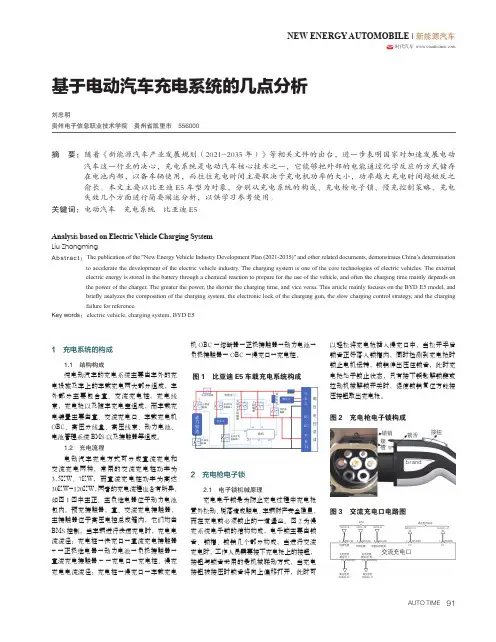

NEW ENERGY AUTOMOBILE | 新能源汽车时代汽车 基于电动汽车充电系统的几点分析刘忠明贵州电子信息职业技术学院 贵州省凯里市 556000摘 要： 随着《新能源汽车产业发展规划（2021-2035年）》等相关文件的出台，进一步表明国家对加速发展电动汽车这一行业的决心，充电系统是电动汽车核心技术之一，它能够把外部的电能通过化学反应的方式储存在电池内部，以备车辆使用，而往往充电时间主要取决于充电机功率的大小，功率越大充电时间越短反之俞长。
本文主要以比亚迪E5车型为对象，分别从充电系统的构成、充电枪电子锁、慢充控制策略、充电失效几个方面进行简要阐述分析，以供学习参考使用。
关键词：电动汽车 充电系统 比亚迪E51 充电系统的构成1.1 结构构成纯电动汽车的充电系统主要由车外的充电设施及车上的车载充电两大部分组成，车外部分主要包含直、交流充电桩，充电线束，充电枪以及随车充电宝组成，而车载充电装置主要由直、交流充电口、车载充电机OBC、高压分线盒、高压线束、动力电池、电池管理系统BMS以及接触器等组成。
1.2 充电流程电动汽车充电方式可分成直流充电和交流充电两种，常用的交流充电桩功率为3.5KW、7KW，而直流充电桩功率为高达30KW-120KW，两者的充电流程也各有所异。
如图1图中主正、主负继电器位于动力电池包内。
预充接触器，直、交流充电接触器，主接触器位于高压电控总成箱内，它们均由BMS控制，当车辆进行快速充电时，充电电流流径：充电桩→快充口→直流充电接触器+→正极继电器→动力电池→负极接触器→直流充电接触器-→充电口→充电桩。
慢充充电电流流径：充电桩→慢充口→车载充电机OBC→熔断器→正极接触器→动力电池→负极接触器→OBC →慢充口→充电桩。
图1 比亚迪E5车载充电系统构成双路电高压电控总成ＢＭＳ交流充电接触器主接触器预充电阻2 充电枪电子锁2.1 电子锁机械原理充电电子锁是为防止充电过程中充电枪意外松动、脱落造成触电、车辆财产安全隐患，而在充电前必须锁止的一道堡垒。
任务2 电动汽车充电系统组成与充电原理
广州合赢教学设备有限公司
任务2 电动汽车充电系统组成与充电原理
充电系统的组成
4、高压配电箱(PDU) 高压配电箱是新能源汽车集中高压配电设备，是动力电池与各高压设备的电源和信号传递的桥梁 ，如图5-2-6所示。
图5-2-6 北汽EV160的高压配电盒
广州合赢教学设备有限公司
任务2 电动汽车充电系统组成与充电原理
广州合赢教学设备有限公司
任务2 电动汽车充电系统组成与充电原理
充电系统工作原理
2)设定参数 (1) 在电动汽车和供电设备建立电气连接及车载充电机完成自检后，通过测量图6. 16中检测点2的 PWM信号确认充电额定电流值；车载充电机给电动汽车控制装置发送充电感应请求信号，同时或延 时后给车辆控制装置供电；根据充电协议进行信息确认，若需充电则电动汽车控制装置发送需充电报 文并控制充电接触器闭合，车载充电机按所需功率输出。 (2) 车辆控制装置通过判断图6.16中检测点2的PWM信号占空比确认供电设备当前能提供的最大 充电电流值；车辆控制装置对供电设备、充电连接装置及车载充电机的额定输入电流值进行比较，将 其最小值设定为车载充电机当前最大允许输入电流；当判断充电连接装置已完全连接，并完成车载充 电机最大允许输入电流设置后，车辆控制装置控制图6.17中K1、K2闭合，车载充电机开始对电动汽 车进行充电。
广州合赢教学设备有限公司
chademo控制原理
chademo控制原理全文共四篇示例，供读者参考第一篇示例：CHADEMO（CHAdeMO）是一种电动汽车充电标准，它是由日本汽车制造商三菱、日产、丰田和日本电力公司共同开发的。
CHADEMO技术基于直流快充技术，可以让电动汽车在短时间内快速充电，从而提高电动汽车的充电效率和便利性。
本文将介绍CHADEMO控制原理，帮助读者更好地了解这一技术。
一、CHADEMO控制原理概述CHADEMO充电系统由三个主要部分组成：电动汽车端、快充站端和通信系统。
电动汽车端包括充电接口和车载充电控制器；快充站端包括充电机和充电站控制器；通信系统负责实现电动汽车和快充站之间的通信。
CHADEMO控制原理可以简单概括为以下几个步骤：1. 插头连接：当电动汽车停靠在快充站上时，驾驶员将充电插头插入电动汽车的充电接口，完成物理连接。
2. 通信协商：电动汽车端和快充站端的通信系统开始进行协商，确定充电参数和通信协议。
通信系统可以通过CAN总线或者PLC等通信方式进行数据传输。
3. 充电过程控制：快充站控制器根据电动汽车的需求和电网条件，调节充电机的输出功率和电流，确保充电过程稳定可靠。
充电过程中，控制器会实时监测充电机的状态和电动汽车的电池情况，并根据需要进行调整。
4. 充电结束处理：当电动汽车的电池充满或者达到设定的充电时间时，快充站控制器会停止充电机的工作，并通知电动汽车端结束充电，驾驶员可以拔出充电插头，完成充电过程。
1. 交流-直流转换：CHADEMO充电系统采用直流快充技术，充电机需要将电网提供的交流电转换为直流电，然后输送给电动汽车的电池。
充电机内部的整流器和逆变器可以完成这一功能，确保充电效率和稳定性。
4. 充电安全保护：CHADEMO充电系统还包括多种安全保护功能，如过流保护、过压保护、过温保护等，确保充电过程安全可靠。
当系统出现异常情况时，控制器会立即停止充电机的工作，并通知电动汽车端进行处理，避免事故发生。
pd快充工作原理
pd快充工作原理宝子们，今天咱们来唠唠这个超酷的PD快充的工作原理。
你知道吗，咱们现在的生活那叫一个快节奏，手机、平板啥的就像我们的小跟班，时刻不离身。
可是这些设备要是没电了，那可就像小跟班罢工了一样，急死人。
这时候PD快充就像超级英雄一样闪亮登场啦。
PD快充呢，它全名叫USB - Power Delivery，这名字听起来是不是就很有科技感？其实它的原理也很有趣呢。
咱先从电压和电流说起。
普通的充电呢，就像是涓涓细流慢慢地给电池这个小水库注水。
而PD快充就不一样啦，它像是开了个大水管直接往水库里猛灌。
PD快充能够灵活地调整电压和电流。
它有一套聪明的小脑袋，也就是协议芯片。
这个协议芯片就像是一个超级指挥官，在充电设备和被充电设备之间跑来跑去传递消息。
比如说你的手机支持PD快充，充电器也支持，这时候这个协议芯片就开始工作啦。
它会先互相打招呼，告诉对方自己能做些什么。
就像两个人见面先自我介绍一样，充电器说：“嗨，手机老弟，我能提供好几种不同的电压和电流组合哦，你看你需要哪种呀？”手机呢，就会回答：“大哥，我现在电量低，你给我来个高功率的充电组合吧。
”然后呢，充电器就会根据手机的需求调整电压和电流。
有时候它会把电压调得高高的，电流也适当加大。
这就好比是给汽车加油的时候，加大油门，油就呼呼地往油箱里灌。
不过呢，这里面可都是有严格控制的，可不能乱来。
因为电池就像个小宝贝，要是电压电流太猛了，就像给小宝贝吃太多东西，会把它撑坏的。
所以这个协议芯片就一直在旁边监督着，确保一切都在安全的范围内。
而且呀，PD快充的充电器里面的电路设计也很厉害。
它就像是一个精心打造的高速公路系统。
普通的充电器电路可能就是小土路，电流在里面走得慢吞吞的。
PD快充的电路就像是高速公路，又宽又平坦，电流在里面可以快速地奔跑。
这个电路能够高效地把从插座那里接收到的电能转化成适合手机或者其他设备充电的电能。
再说说被充电的设备这边。
手机或者平板里面也有自己的一套充电管理系统。

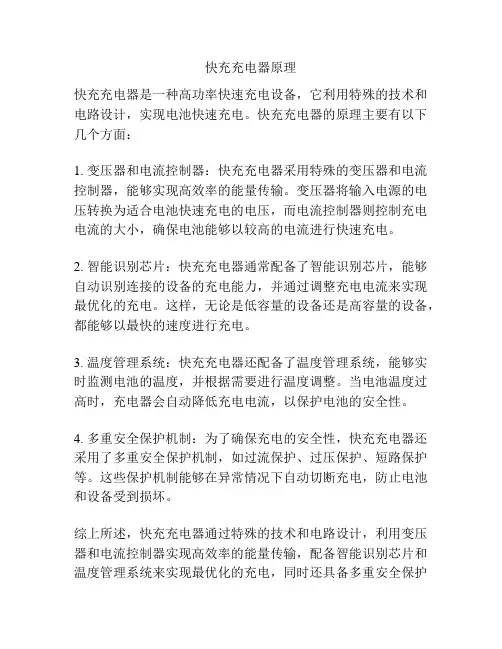

快充充电器原理
