锻造钢球与铸造钢球的区别
铸造和锻造如何区别
个人收集整理仅供参考学习铸造和锻造如何区别铸造和锻造的区别：1、铸造：就是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件（零件或毛坯）的工艺过程。
现代机械制造工业的基础工艺。
铸造生产的毛坯成本低廉，对于形状复杂、特别是具有复杂内腔的零件，更能显示出它的经济性；同时它的适应性较广，且具有较好的综合机械性能。
但铸造生产所需的材料（如金属、木材、燃料、造型材料等）和设备（如冶金炉、混砂机、造型机、造芯机、落砂机、抛丸机、铸铁平板等）较多，且会产生粉尘、有害气体和噪声而污染环境。
铸造是人类掌握较早的一种金属热加工工艺，已有约6000年的历史。
公元前3200年，美索不达米亚出现铜青蛙铸件。
公元前13～前10世纪之间，中国已进入青铜铸件的全盛时期，工艺上已达到相当高的水平，如商代的重875千克的司母戊方鼎、战国的曾侯乙尊盘和西汉的透光镜等都是古代铸造的代表产品。
早期的铸造受陶器的影响较大，铸件大多为农业生产、宗教、生活等方面的工具或用具，艺术色彩较浓。
公元前513年，中国铸出了世界上最早见于文字记载的铸铁件——晋国铸鼎（约270千克重）。
公元8世纪前后，欧洲开始生产铸铁件。
18世纪的工业革命后，铸件进入为大工业服务的新时期。
进入20世纪，铸造的发展速度很快，先后开发出球墨铸铁，可锻铸铁，超低碳不锈钢以及铝铜、铝硅、铝镁合金，钛基、镍基合金等铸造金属材料，并发明了对灰铸铁进行孕育处理的新工艺。
50年代以后，出现了湿砂高压造型，化学硬化砂造型和造芯、负压造型以及其他特种铸造、抛丸清理等新工艺。
文档收集自网络，仅用于个人学习铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。
②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。
锻钢球阀与铸钢球阀的区别认识
锻钢球阀与铸钢球阀的区别认识在阀门技术成熟的今天，有很多种阀门的阀体及配件是通过铸造成型的。
也有很多是锻造出来的，下面阀门给您分析下如何区分球阀是铸造还是煅造的。
人类在新石器时代末期，已开始以锤击天然红铜来制造装饰品和小用品。
中国约在公元前2000多年已应用冷锻工艺制造工具，如甘肃武威皇娘娘台齐家文化遗址出土的红铜器物，就有明显的锤击痕迹。
商代中期用陨铁制造武器，采用了加热锻造工艺。
春秋后期出现的块炼熟铁，就是经过反复加热锻造以挤出氧化物夹杂并成形的。
球阀最初，人们靠抡锤进行锻造，后来出现通过人拉绳索和滑车来提起重锤再自由落下的方法锻打坯料。
14世纪以后出现了畜力和水力落锤锻造。
1842年，英国的内史密斯制成第一台蒸汽锤，使锻造进入应用动力的时代。
以后陆续出现锻造水压机、电机驱动的夹板锤、空气锻锤和机械压力机。
夹板锤最早应用于美国内战(1861～1865)期间，用以模锻武器的零件，随后在欧洲出现了蒸汽模锻锤，模锻工艺逐渐推广。
到19世纪末已形成近代锻压机械的基本门类。
20世纪初期，随着汽车开始大量生产，热模锻迅速发展，成为锻造的主要工艺。
20世纪中期，热模锻压力机、平锻机和无砧锻锤逐渐取代了普通锻锤，提高了生产率，减小了振动和噪声。
随着锻坯少无氧化加热技术、高精度和高寿命模具、热挤压，成形轧制等新锻造工艺和锻造操作机、机械手以及自动锻造生产线的发展，锻造生产的效率和经济效果不断提高。
冷锻的出现先于热锻。
早期的红铜、金、银薄片和硬币都是冷锻的。
冷锻在机械制造中的应用到20世纪方得到推广，冷镦、冷挤压、径向锻造、摆动辗压等相继发展，逐渐形成能生产不需切削加工的精密制件的高效锻造工艺。
早期的冲压只利用铲、剪、冲头、手锤、砧座等简单工具，通过手工剪切、冲孔、铲凿、敲击使金属板材(主要是铜或铜合金板等)成形，从而制造锣、铙、钹等乐器和罐类器具。
随着中、厚板材产量的增长和冲压液压机和机械压力机的发展，冲压加工也在19世纪中期开始机械化。
锻造钢球和铸造钢球的区别是什么
锻造钢球和铸造钢球的区别是什么？
钢球是第一大耐磨材料消耗件，主要分铸造钢球和锻造钢球两大类。
通过铸造熔炼的办法制造出的钢球叫做铸造钢球;不需要熔炼铸造，只是经过锻打制造出来的钢球叫做锻造钢球。
两者虽只有一字之差，区别却很大。
而锻造钢球是钢球生产厂家通过直接高温加热然后采取锻造的办法制造出来的钢球，含铬量为0.1%～0.5%，含碳量小于1.0%，经过高温锻打制造后，表面硬度(HRC)可以达到≥56以上，但因材质淬透性较差，淬透层只有15㎜左右，所以心部硬度一般只有30多度，且钢球直径越大淬透性愈差。
所以，在正常情况下，锻造钢球采用水淬处理。
锻造钢球组织致密，故密度大，铸造钢球组织不甚致密，甚至其中有气孔，故密度小一些。
但从耐磨性来说，经过淬火及回火处理的高铬球(HRC≥60)硬度较高，比锻造钢球耐磨2.5倍以上。
郑州鼎盛采用ADI等温淬火球墨铸铁工艺，改变球磨铸铁基体组织，使得钢球在强度达到高强度钢的同时，具有极高的任性和极高的硬度耐磨性，红外碳硫分析仪将高硬度和高韧性这对矛盾的性能和谐共存于一。
铸造钢球是生产厂家将废钢、废铁等废旧炉料利用中频电炉加热升温，使之炉料充分熔化，在炉料熔化过程当中适量加上贵重金属合金(如铬铁、锰铁、钒铁等)至炉内进行化学成份调质，待铁水温度达到1550℃以上以及满足工艺规定要求后将合格铁水浇注到钢球模具或钢球生产线模具中。
高铬合金铸球含铬量≥10.0%、含碳量在1.80%-3.20%，由于国家标准要求高铬球硬度(HRC)必须≥58以上，冲击值ak≥3.0J/㎝2，为达到此硬度，高铬球必须采用高温淬火+回火处理。
铸锻钢球的区别
锻造钢球是用钢材烧红进行锻打，而铸造钢球是把钢水倒入球型模具而成。
同等价格的锻造钢球和铸造钢球，铸造的更节约！铸造是指熔融的液态金属填满型腔冷却。
制件中间易产生气孔。
即将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件(零件或毛坯)的工艺过程。
锻造主要是在高温下用挤压的方法成型。
可以细化制件中的晶粒。
即利用锻压机械对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法
1 、锻造钢球具有钢的一切优点，通过热处理后成为高质量的球磨球。
2 、生产效率高、产量大、锻球生产机械化、自动化程度极高，没有人工操作的生产环节。
3 、质量稳定、硬度、淬透性好、金相组织致密、晶粒细小，耐磨性能好，磨耗是铸球的一半，冲击韧性高达12-20J/cm 2 ，破碎率小于1%。
4 、能耗低、无污染、劳动强度低、生产成本较低，从长远来看，铸球将不可避免地被锻球所取代。
有关锻（轧）钢球与铸造钢球密度的探析

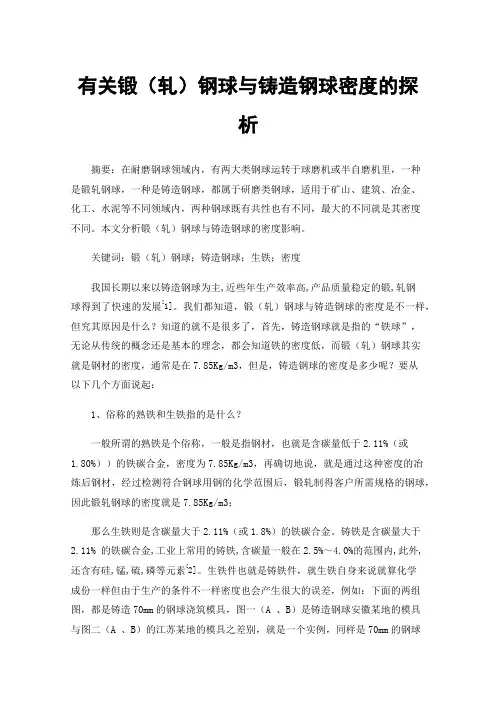

有关锻（轧）钢球与铸造钢球密度的探析摘要：在耐磨钢球领域内，有两大类钢球运转于球磨机或半自磨机里，一种是锻轧钢球，一种是铸造钢球，都属于研磨类钢球，适用于矿山、建筑、冶金、化工、水泥等不同领域内，两种钢球既有共性也有不同，最大的不同就是其密度不同。
本文分析锻（轧）钢球与铸造钢球的密度影响。
关键词：锻（轧）钢球；铸造钢球；生铁；密度我国长期以来以铸造钢球为主,近些年生产效率高,产品质量稳定的锻,轧钢球得到了快速的发展[1]。
我们都知道，锻（轧）钢球与铸造钢球的密度是不一样，但究其原因是什么？知道的就不是很多了，首先，铸造钢球就是指的“铁球”，无论从传统的概念还是基本的理念，都会知道铁的密度低，而锻（轧）钢球其实就是钢材的密度，通常是在7.85Kg/m3，但是，铸造钢球的密度是多少呢？要从以下几个方面说起：1、俗称的熟铁和生铁指的是什么？一般所谓的熟铁是个俗称，一般是指钢材，也就是含碳量低于2.11%（或1.80%））的铁碳合金，密度为7.85Kg/m3，再确切地说，就是通过这种密度的冶炼后钢材，经过检测符合钢球用钢的化学范围后，锻轧制得客户所需规格的钢球，因此锻轧钢球的密度就是7.85Kg/m3；那么生铁则是含碳量大于2.11%（或1.8%）的铁碳合金。
铸铁是含碳量大于2.11% 的铁碳合金,工业上常用的铸铁,含碳量一般在2.5%～4.0%的范围内,此外,还含有硅,锰,硫,磷等元素[2]。
生铁件也就是铸铁件，就生铁自身来说就算化学成份一样但由于生产的条件不一样密度也会产生很大的误差，例如：下面的两组图，都是铸造70mm的钢球浇筑模具，图一（A 、B）是铸造钢球安徽某地的模具与图二（A 、B）的江苏某地的模具之差别，就是一个实例，同样是70mm的钢球模具，安徽的一副模具重量为46Kg,内有四个钢球，而江苏的一副模具重量为35Kg,内有五个钢球；看出结果没：江苏模具钢球数量多带来产量高但自身模具重量轻，而安徽模具数量少带来产量低但自身模具的重量重，这就是最大的区别，也恰恰这一点，决定了铸造钢球的质量之根本（普高、中低铬球都可以使用，但是合金含量越高、规格越大的的产品，热处理就会出现问题，出现炸裂等现象，其实原因就是内部疏松造成的，本身模具的轻，就会有浮力产生，其实这些问题都是密度所造成的）；还有就是用离心铸造的生铁就比用砂型铸造的生铁密度高很多，一般情况下灰口铸铁密度为：7.25Kg/m3；白口铸铁为：7.55Kg/m3；可锻铸铁为：7.3Kg/m3；图一（A）图一（B）图二（A）图二（B）按照碳在铸铁中存在的形式的不同,可将铸铁分为白口铸铁,灰铸铁,可锻铸铁,球墨铸铁.灰铸铁中石墨以片状形存在,具有良好的耐磨性,消震性和切削加工性,并具有较高的抗压强度,故在工业上应用极广[3]。
锻造钢球与铸造钢球的区别
锻造钢球与铸造钢球的区别钢球是一种常见的金属制品，在各行各业中广泛应用。
在制造工艺上，目前主要有锻造钢球和铸造钢球两种不同的方法。
虽然它们都是制造钢球的方式，但在制造工艺、特点和应用领域等方面存在一些明显的区别。
首先，锻造钢球是通过高温下对金属进行加工形成的。
在锻造过程中，首先将金属材料预热，然后放入锻造机中。
通过机械力的作用，将金属材料锤击成形，形成所需的钢球形状。
锻造过程中，金属材料的晶粒得到了改善，钢球的内部结构更加致密。
这使得锻造钢球具有较高的强度和韧性，而且表面光洁度较高。
此外，锻造钢球还可以根据需要进行热处理，以进一步提高其性能。
相比之下，铸造钢球是通过将熔化的金属材料倒入模具中而形成的。
在铸造过程中，首先将金属材料加热至熔点，然后将其倒入钢球模具中，在冷却固化后取出。
由于熔化的金属是以液态形式注入模具，因此铸造钢球在内部结构上相对较松散。
虽然表面可能需要进行后续的打磨处理，但相比锻造钢球，铸造钢球的表面粗糙度会稍高一些。
然而，铸造钢球的制造成本较低，生产效率较高，适用于大规模生产。
此外，锻造钢球和铸造钢球在应用领域上也有所区别。
由于锻造钢球具有较高的强度和韧性，因此适用于一些对耐磨性能要求较高的场合，如矿山、磨矿机械等。
而铸造钢球由于制造成本低、生产效率高，更适用于一些一般要求的领域，如化工、水泥、建筑等。
综上所述，锻造钢球和铸造钢球虽然都是制造钢球的方法，但它们在制造工艺、产品特点和应用领域上存在显著区别。
锻造钢球具有较高的强度和韧性，适用于对耐磨性能要求较高的场合；而铸造钢球的制造成本较低，生产效率较高，适用于一些一般要求的应用领域。
根据实际需求，选择适合的钢球制造方法，对于提高产品质量和性能具有重要意义。
钢球轧制和锻造、铸造球节能效果对比
钢球轧制和锻造、铸造球节能效果对比
钢球的生产方式主要有轧制、锻造和铸造。
从能源效果来看，轧制钢球的能源消耗相对较低，因为这种生产方式可以利用现有的钢材直接进行加工，不需要经过大量的加热和冷却过程。
锻造钢球的能源消耗较轧制方式略高，因为锻造过程需要加热钢材到高温，然后进行冷却和形状整理。
而对于铸造钢球来说，由于需要先将钢液倒入模具中形成球型，然后再进行冷却和整理，所以铸造过程的能源消耗相对较高。
总体而言，轧制钢球的能源消耗较低，具有较好的节能效果。
锻造和铸造钢球的能源消耗较高，但随着工艺技术的不断发展，锻造和铸造过程中的能源消耗也在逐渐减少。
同时，需要考虑的还有其他因素，例如生产批量、成本和质量等。
综合评估时需要综合考虑这些因素，并根据具体需求权衡选择合适的生产方式。
锻造钢球与铸造钢球的区别
锻造钢球与铸造钢球的区别区别内容铸造钢球厚德牌锻造钢球备注主要原辅助材料废钢渣.废铁.生铁块以及其他莱钢特种成品圆钢圆钢碳与锰以及铬元素增加内外淬透性和整体硬度材料的生产工艺中小型电炉熔化大型钢厂精炼电炉小炉铸出铁，大炉出钢。
大型钢厂特种圆钢硫与磷含量低，钢质纯净钢球生产工艺铁水-注模-回火。
无压缩比圆钢-下料-加热-锻造-淬火-恒温恒时回火-自然淬火锻球金相组织结构紧密，压缩比高。
表面浇注口.沙眼.环带表面光滑铸球表面浇注，成自然缺陷冲击韧性（焦耳）2-6 ≥12冲击值越大，钢球破碎率越小大中型球磨机破碎率中型≥2%大型≥3%中型<1%大型≤1%锻造钢球基本无破碎大中型球磨机失圆度中型≥3，大型≥5%中型<1%大型≤1.5%铸球从表面磨损缺陷中开始失圆球的破坏试验 3.5米高度跌落机8000次 3.5-7米高度跌落机10000次锻造钢球允许破碎率≤1%铸造钢球允许破碎率≤3%球适用球磨机直径1.5米-3.8米 1.5米-11米材料.工艺.和金相组织决定球的质量球试用球磨机类型磨机干磨机干.湿磨均可铸球在湿磨环境中，铬元素与空气以及矿浆中容易化学反应受到腐蚀。
锻造钢球原材料成分纯净，各种元素搭配合理，内部结构紧密，在湿磨以及干磨中极耐腐蚀，适合长时间使用。
铸造钢球与锻造钢球的区别对比：1.磨机直径大，对于钢球的冲击韧性要求较高，而铸造钢球中耐磨效果较好的高铬球的冲击韧性值远远低于耐磨效果基本一致的锻造钢球，因两种工艺中使用的原材料的不同，厚德牌锻造钢球使用国家大型钢厂莱芜钢铁集团以及包钢等大型钢铁公司的圆钢为原材料，钢胚压力以及纯净度极佳，冲击值均大于等于12焦耳，而铸造钢球原材料一般为废铁以及废钢渣以及其他材料在自己的小型电炉中熔化，原材料杂质多，并且无压缩比，冲击值在2-6焦耳范围内。
2.铸造钢球因材料以及加工工艺的不同，热处理内外淬透性差，生产处理钢球内外硬度差别较大，而锻造钢球因为有高碳锰铬等合金元素合理搭配，生产热处理淬透性强，内外硬度差小，还因其冲击值的差别，因此决定锻球与铸造球相比更加不破碎。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低铬球45-50，中铬球50-55，高铬球58-63。
心部硬度
100MM以下58-63HRC以上，100-120MM53-58HRC,120-150MM50-55HRC
低铬球40-45，中铬球45-50，高铬球55-60。
体积硬度
100MM以下60-65HRC以上，100-120MM555-60HRC,120-150MM50-55HRC
锻造钢球与铸造钢球对比
由于国内圆钢品质进步较慢，锻造钢球在国内起步较晚，08年左右，圆钢品质才有了较大的进步。目前很多矿山对锻造钢球没有接触或者接触较少。就锻造钢球与铸造钢球的区别对比如下：
锻造/热轧钢球
铸造钢球
原材料
钢厂从毛坯到圆钢经过12-17倍压缩，保证无气孔裂痕，内部结构致密稳定。
废铁，高碳铬铁/低碳铬铁
产前检测
钢材化学成分，内部探伤。
洛铁含量。
生产工艺
1，锻打，通过1.3-1.7倍形变量，加深内部结构的致密性；2，热轧，将圆钢旋切热轧成型。
中频电炉融化成铁水。
淬火处理
水淬/油淬
风淬/油淬
表面硬度
100MM以下60-65HRC以上，100-120MM55-60HRC,120-150MM50-55HRC
低铬球45-50，中铬球50-55，高铬球58-63。
适直径
20-150MM
17-120MM
表面
光滑无沙孔
表面有沙孔不光滑
内部探伤
无
有气孔
密度
7.85
低铬球7.4，中铬球7.5，高铬球7.6-7.9
可以看出，锻造钢球和铸造钢球从工艺到产品质量都有较大区别，不同工况条件下应选用不同钢球，达到降本增效的目的。
