定时器计数器的工作原理及应用
PLC的定时器与计数器
在使用计数器时，需要考虑到输入信号的频率和稳 定性，以确保计数的准确性。
03
在使用计数器时，需要注意避免计数器溢出或下溢 的情况发生，以免影响程序的正常运行。
05
PLC定时器与计数器的比 较
工作原理的比较
定时器
PLC的定时器是用于产生固定时间间隔的 计时器，其工作原理是通过预设的时间 值来控制输出信号的接通或断开。定时 器通常用于实现时间控制和延时操作。
计数器
计数器的应用场景主要涉及事件计数 和测量操作，如统计生产线上产品的 数量、测量物体的移动距离等。
使用难度的比较
定时器
定时器的使用相对较为简单，一般只需要设置时间值和选择适当的定时器即可 实现所需功能。
计数器
计数器的使用相对较为复杂，需要了解输入信号的频率、计数值的设定以及计 数方向的调整等。
PLC的定时器与计数 器
contents
目录
• PLC定时器介绍 • PLC计数器介绍 • PLC定时器的使用 • PLC计数器的使用 • PLC定时器与计数器的比较 • PLC定时器与计数器的案例分析
01
PLC定时器介绍
定时器的工作原理
01
定时器是PLC内部或外部的电路，用于在预定的时间间隔后产生 输出信号或脉冲。
故障诊断和生产数据统计等功能，提高生产效率和产品质量。
THANKS FOR WATCHING
感谢您的观看
按照工作方式分类
可以分为递增计数器和递减计数器。
计数器的应用场景
自动化生产线控制
用于统计生产线上物料或产品的数量，实现 自动化控制。
交通信号灯控制
用于控制交通信号灯的时长和切换，保障交 通秩序。
电梯控制系统
定时器和计数器的工作原理 -回复
定时器和计数器的工作原理-回复定时器和计数器都是常见的电子设备，用于测量时间和计数事件。
它们在多个领域得到广泛应用，包括计算机、通信、工业自动化等。
在本文中，我们将详细介绍定时器和计数器的工作原理，并逐步回答中括号内的问题。
一、定时器的工作原理：定时器是一种用于计量时间间隔的设备。
它通常由一个时钟源和一个计数器组成。
时钟源提供一个稳定的时钟信号，用于驱动计数器进行计数。
计数器通过不断累加时钟信号来测量时间间隔。
那么，定时器如何工作呢？我们可以从以下几个方面来解答：1. 时钟源选择：定时器的精度和稳定性与时钟源的选择有关。
常见的时钟源包括晶体振荡器、电压控制振荡器等。
时钟源的频率决定了定时器的计数速度和分辨率。
2. 计数器初始化：在开始计时之前，计数器需要进行初始化。
初始化可以将计数器的值设置为0，或者根据具体应用需求设置一个起始值。
3. 时钟信号计数：一旦计数器被初始化，它开始接受时钟信号，并不断累加。
每个时钟信号的到来，计数器的值就会增加1。
通过记录计数器的值，可以推算出已经经过的时间。
4. 计数器溢出：计数器是有限的，它的值通常是一个固定的位数。
当计数器的值超过它的最大值时，会发生溢出。
在溢出时，计数器会重新从0开始计数。
5. 测量时间间隔：通过记录开始和结束时计数器的值，我们可以计算出时间间隔。
例如，假设在计数器溢出前经过了n个时钟信号，每个时钟信号间隔t。
则总的时间间隔为n*t。
通过上述步骤，我们可以看到定时器是如何工作的，并能够测量出时间间隔。
接下来，我们将探讨计数器的工作原理。
二、计数器的工作原理：计数器是一种用于计数事件次数的设备。
它通过记录事件的发生次数来实现计数功能。
常见的应用包括频率测量、步进电机控制等。
下面是计数器的工作原理解释：1. 事件触发：计数器需要接收到一个事件信号来触发计数。
事件信号可以是外部信号，例如来自传感器的触发信号，或者是内部信号，例如时钟信号。
每当事件发生时，计数器的值就会增加1。
定时器和计数器的工作原理
定时器和计数器是电子设备中常用的两种工作原理。
它们都是通过一定的逻辑电路或芯片来实现特定功能的，为各种应用提供了灵活且准确的计时和计数功能。
定时器的工作原理定时器的工作原理主要是基于计数器和比较器。
它通常由一个计数器和一个比较器组成。
计数器从零开始计数，当计数到设定的值时，比较器发出一个信号，触发相应的动作。
具体来说，定时器的输入信号是时钟信号，这个信号可以是系统的时钟信号，也可以是外部的输入信号。
当定时器接收到输入信号后，计数器开始计数。
当计数到设定的值时，比较器将输入信号与预设值进行比较，如果相等，则发出一个触发信号。
触发信号可以控制输出门的开启或关闭，从而控制输出信号的电平。
当定时器触发时，输出信号的电平会从低电平变为高电平，或者从高电平变为低电平。
这个输出信号可以用于控制其他电路或设备的工作。
计数器的工作原理计数器的工作原理主要是基于触发器的翻转和组合逻辑电路。
它通常由多个触发器和组合逻辑电路组成。
具体来说，计数器的输入信号是时钟信号，这个信号可以是系统的时钟信号，也可以是外部的输入信号。
当计数器接收到输入信号后，触发器开始翻转。
在每个时钟周期内，触发器都会翻转一次。
当触发器翻转到一定的次数后，组合逻辑电路会输出一个触发信号。
触发信号可以控制输出门的开启或关闭，从而控制输出信号的电平。
当计数器触发时，输出信号的电平会从低电平变为高电平，或者从高电平变为低电平。
这个输出信号可以用于控制其他电路或设备的工作。
在计数器中，每个触发器的状态都会被传递到下一个触发器，从而实现连续的计数。
计数器的计数值可以通过改变组合逻辑电路的连接方式来实现不同的功能和计数值。
总的来说，定时器和计数器的工作原理都是基于特定的逻辑电路或芯片来实现特定的计时和计数功能。
它们的应用范围广泛，可以用于各种电子设备中，如定时开关、定时报警器、计数器等。
定时器计数器实验报告
定时器计数器实验报告定时器计数器实验报告引言：定时器计数器是一种常用的电子元件，它可以在电路中起到计时和计数的作用。
在本次实验中，我们将探索定时器计数器的基本原理和应用，并通过实际操作来验证其性能和功能。
一、实验目的本次实验的目的是熟悉定时器计数器的工作原理，掌握其使用方法，并通过实验验证其性能和功能。
二、实验器材和原理1. 实验器材：- 定时器计数器模块- 电源- 示波器- 连接线- 电阻、电容等元件2. 实验原理：定时器计数器是一种能够产生精确时间间隔的电子元件。
它通常由一个时钟信号源和一个计数器组成。
时钟信号源提供固定频率的脉冲信号，计数器根据时钟信号的输入进行计数，并在达到设定值时触发相应的操作。
三、实验步骤1. 连接电路：将定时器计数器模块与电源和示波器连接起来，确保电路连接正确。
2. 设置参数：根据实验要求，设置定时器计数器的工作频率、计数范围等参数。
这些参数可以通过调节电阻、电容等元件来实现。
3. 运行实验：启动电源，观察示波器上的波形变化。
根据设定的参数，定时器计数器将在一定时间间隔内产生脉冲信号，并在达到计数值时触发相应的操作。
4. 数据记录和分析：记录实验过程中的数据和观察结果，并进行分析。
比较实验结果与理论预期的差异，找出可能的原因并提出改进措施。
四、实验结果与讨论通过实验，我们观察到定时器计数器在不同参数设定下的工作情况。
根据实验数据和观察结果，我们可以得出以下结论：1. 定时器计数器的工作频率与输入时钟信号的频率有关。
当时钟信号频率较高时，定时器计数器的计数速度也会相应增加。
2. 定时器计数器的计数范围决定了其能够计数的最大值。
当计数器达到设定的计数范围时，将触发相应的操作。
3. 定时器计数器可以应用于各种计时和计数的场合，如脉冲计数、频率测量等。
通过调节参数，可以实现不同的功能。
根据实验结果，我们可以进一步探索定时器计数器的应用领域和优化方法，提高其性能和功能。
五、实验总结通过本次实验，我们深入了解了定时器计数器的原理和应用。
单片机定时器与计数器的工作原理及应用
单片机定时器与计数器的工作原理及应用摘要：单片机作为现代电子设备中广泛采用的一种集成电路，其内部包含了丰富的功能模块，其中定时器和计数器被广泛应用于各种领域。
本文将介绍单片机定时器和计数器的工作原理及应用，包括定时器的基本原理、工作模式和参数配置，以及计数器的工作原理和常见应用场景。
希望通过本文的阐述，读者能够深入了解单片机定时器和计数器的基本原理和应用，为电子系统设计提供参考。
引言：单片机作为嵌入式系统中的核心部件，承担着控制和处理各种信号的重要任务。
定时器和计数器作为单片机的重要功能模块，为实现各种实时控制任务提供了有效的工具。
定时器可以生成一定时间间隔的定时信号，而计数器则可以对外部事件的频率进行计数，实现时间测量和计数控制等功能。
一、定时器的工作原理单片机中的定时器通常为计数器加上一定逻辑控制电路构成。
定时器的基本工作原理是通过控制计数器的计数速度和计数值来实现不同时间间隔的输出信号。
当定时器触发时，计数器开始计数，当计数值达到预设值时，定时器产生一个输出信号，然后重新开始计数。
定时器通常由以下几个部分组成：1.计数器：定时器的核心部件是计数器，计数器可以通过内部振荡器或外部输入信号进行计数。
通常情况下，计数器是一个二进制计数器，它可以按照1、2、4、8等倍数进行计数。
2.预设值：定时器的预设值决定了定时器的时间间隔。
当计数器达到预设值时，定时器会产生一个输出脉冲。
3.控制逻辑电路：控制逻辑电路用于控制计数器的启动、停止和重置等操作。
通常情况下，控制逻辑电路由一系列的触发器和逻辑门组成。
二、定时器的工作模式定时器可以根据实际需求在不同的工作模式下运行，常见的工作模式有以下几种：1.定时工作模式：在定时工作模式下，定时器按照设定的时间间隔进行计数，并在计数值达到预设值时产生一个输出脉冲。
这种模式常用于周期性任务的触发和时间测量。
2.计数工作模式：在计数工作模式下，定时器通过外部输入信号进行计数，可以测量外部事件的频率。

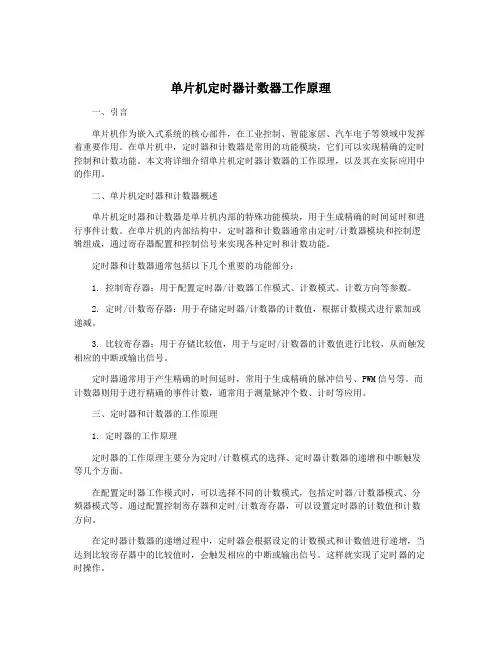

单片机定时器计数器工作原理
单片机定时器计数器工作原理一、引言单片机作为嵌入式系统的核心部件，在工业控制、智能家居、汽车电子等领域中发挥着重要作用。
在单片机中，定时器和计数器是常用的功能模块，它们可以实现精确的定时控制和计数功能。
本文将详细介绍单片机定时器计数器的工作原理，以及其在实际应用中的作用。
二、单片机定时器和计数器概述单片机定时器和计数器是单片机内部的特殊功能模块，用于生成精确的时间延时和进行事件计数。
在单片机的内部结构中，定时器和计数器通常由定时/计数器模块和控制逻辑组成，通过寄存器配置和控制信号来实现各种定时和计数功能。
定时器和计数器通常包括以下几个重要的功能部分：1. 控制寄存器：用于配置定时器/计数器工作模式、计数模式、计数方向等参数。
2. 定时/计数寄存器：用于存储定时器/计数器的计数值，根据计数模式进行累加或递减。
3. 比较寄存器：用于存储比较值，用于与定时/计数器的计数值进行比较，从而触发相应的中断或输出信号。
定时器通常用于产生精确的时间延时，常用于生成精确的脉冲信号、PWM信号等。
而计数器则用于进行精确的事件计数，通常用于测量脉冲个数、计时等应用。
三、定时器和计数器的工作原理1. 定时器的工作原理定时器的工作原理主要分为定时/计数模式的选择、定时器计数器的递增和中断触发等几个方面。
在配置定时器工作模式时，可以选择不同的计数模式，包括定时器/计数器模式、分频器模式等。
通过配置控制寄存器和定时/计数寄存器，可以设置定时器的计数值和计数方向。
在定时器计数器的递增过程中，定时器会根据设定的计数模式和计数值进行递增，当达到比较寄存器中的比较值时，会触发相应的中断或输出信号。
这样就实现了定时器的定时操作。
2. 计数器的工作原理计数器的工作原理与定时器类似，同样涉及到计数模式的选择、计数器的递增和中断触发等几个方面。
在配置计数器工作模式时，同样可以选择不同的计数模式，通过配置控制寄存器和计数寄存器来设置计数器的计数值和计数方向。
定时计数器的工作原理
定时计数器的工作原理定时计数器是一种常见的计时器，用于测量时间间隔，控制定时操作或执行循环等。
该计数器具有一定的精度和稳定性，其工作原理及应用场景也非常广泛。
下面我们将为大家介绍定时计数器的工作原理，包括硬件和软件实现。
硬件实现定时计数器通常由一个计数器和一个时钟源组成。
时钟源提供固定的时钟信号，计数器通过计数来测量时间间隔或执行定时操作。
时钟源通常是晶振，可以提供极高的稳定性和精度。
计数器可以是简单的二进制计数器，也可以是复杂的倒计数器和分频器等。
不同类型的计数器可以根据不同的应用场景进行选择。
在定时计数器的设计中，需要考虑到时钟信号的频率和计数器的位数。
时钟信号的频率决定了时间分辨率的大小，而计数器的位数则限制了计数器的最大值。
一个10位二进制计数器可以计数到1023，而一个16位二进制计数器可以计数到65535。
选取合适的时钟频率和计数器位数可以满足不同的应用要求。
定时计数器还可以通过外部信号触发计数器开始计数。
这种触发方式通常称为外部触发或同步触发，可以提高计数器的精度和控制性能。
在测试仪器中，可以通过外部触发控制测试时序，在控制系统中，可以通过外部触发控制执行任务。
在嵌入式系统中，定时计数器通常由软件实现。
软件实现的定时计数器主要依赖于系统时钟和定时中断。
系统时钟提供了一个固定的时钟信号，一般由晶振或外部时钟源提供。
定时中断是一个由硬件实现的中断，可以周期性地触发软件中断服务程序的执行。
定时计数器通过定时中断实现定时操作和时间测量。
每当定时中断发生时，中断服务程序会对定时计数器进行更新，并执行相应的定时操作。
在控制系统中，可以通过定时计数器实现周期性的任务执行，定时采样和控制输出等功能。
在嵌入式系统中，定时计数器还可以用于实现延时等操作。
1. 定时中断的触发频率：定时中断的触发频率决定了定时计数器的分辨率和响应速度。
合理的触发频率可以提高定时计数器的精度和控制性能。
2. 定时计数器的位数：定时计数器的位数决定了定时器的最大值和分辨率。
定时器 计数器的工作原理
定时器计数器的工作原理
定时器和计数器是电子设备中常见的两种功能模块。
它们可以分别完成精确计时和计数的任务。
定时器的工作原理是基于一个稳定的时钟源，通常是晶体振荡器。
时钟源会产生一个固定频率的周期性信号，这个信号频率可以根据系统需求进行调节。
定时器的主要组成部分是一个计数器和一些辅助逻辑电路。
计数器用于记录时钟脉冲的数量，根据计数值和时钟频率可以确定经过的时间。
辅助逻辑电路用于控制计数器的工作方式，例如开始计数、计数暂停、计数清零等。
当定时器启动后，时钟信号会连续地输入计数器。
每个时钟脉冲都会使计数器的计数值加1。
当计数器的计数值达到某个预先设置的目标值时，辅助逻辑电路会触发一个中断信号，以通知系统达到了设定的时间。
计数器的工作原理与定时器相似，但它主要用于计数任务，而不是计时。
计数器通常用于记录输入信号的脉冲数量，可以用来测量运动物体的速度、计算输入信号的频率等。
计数器也是由一个计数器和辅助逻辑电路组成。
计数器记录输入脉冲的数量，辅助逻辑电路用于控制计数器的工作方式，例如开始计数、计数暂停、计数清零等。
当计数器启动后，每个输入脉冲都会使计数器的计数值加1。
当计数器的计数值达到预先设置的目标值时，辅助逻辑电路会触发一个中断信号，通知系统完成了预定的计数任务。
总结起来，定时器和计数器都是基于时钟脉冲的工作，通过计数器记录时钟脉冲的数量来实现计时或计数的功能。
它们在很多电子设备中都有广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
1 定时器/计数器的结构
7.1.1 工作方式控制寄存器TMOD
D7 D6 D5 D4 D3 D2 D1 D0
TMO D
GATE
C/T*
M1
M0 GATE C/T* M1
M0
89H
（2）M1、M0—工作方式选择位
9
1 定时器/计数器的结构
7.1.1 工作方式控制寄存器TMOD
D7 D6 D5 D4 D3 D2 D1 D0
7.1.2 定时器/计数器控制寄存器TCON
TCON字节地址88H，位地址为88H～8FH。可位寻址。
D7 D6 D5 D4 D3 D2 D1 D0 TCON TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 89H
与定时/计数器有关
与外部中断有关
寄存器TCON格式
11
1 定时器/计数器的结构
M0
89H
T1方式字段
T0方式字段
寄存器TMOD格式
1 定时器/计数器的结构
7.1.1 工作方式控制寄存器TMOD
D7 D6 D5 D4 D3 D2 D1 D0
TMO D
GATE
C/T*
M1
M0 GATE C/T* M1
M0
89H
（1）GATE—门控位 GATE=0，定时器是否计数，由控制位TR0(或TR1）来控制。 GATE=1，定时器是否计数，由外中断引脚INT0* (或INT1* ）上的电平与运行控制位TR0 (或TR1）共同控制。
对外部计数输入信号的要求
目录
1 定时器/计数器的结构 2 定时器/计数器的工作方式 3 计数器对输入的计数信号的要求 4 定时器/计数器的应用编程
4 定时器/计数器的应用编程
4种工作方式中，方式0与方式1基本相同，只是计数位数不同。方式0为13位， 方式1为16位。由于方式0是为兼容MCS-48而设，计数初值计算复杂，所以在实 际应用中，一般不用方式0，常采用方式1。
//定时器T0为方式1 //设置定时器初值
36
P1=0x00; EA=1; ET0=1; TR0=1; while(1); {
; } } void timer0() interrupt 1 { TH0=0xee; TL0=0x00;
//P1口8个LED点亮 //总中断开 //开T0中断 //启动T0
4 定时器/计数器的应用编程
（4）启动和停止定时器T0 将定时器控制寄存器TCON中的TR0=1，则启动定时器T0；TR0=0，则停止定时器T0定时。
参考程序：
#include<reg51.h> char i=100; void main () {
TMOD=0x01; TH0=0xee; TL0=0x00;
31
4 定时器/计数器的应用编程
7.4.1 P1口控制8只LED每0.5s闪亮一次 【例7-1】在AT89S51的P1口上接有8只LED，原理电路见图7-13。采用T0
方式1的定时中断方式，使P1口外接的8只LED每0.5s闪亮一次。
32
33
方式1定时中断控制LED闪亮
4 定时器/计数器的应用编程
7.1.2 定时器/计数器控制寄存器TCON
D7 D6 D5 D4 D3 D2 D1 D0 TCON TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 89H
（1）TF1、TF0—计数溢出标志位 当计数器计数溢出时，该位置“1”。 使用查询方式时，此位可供CPU查询，但应注意查询后，用软件及时将该位清“0”。 使用中断方式时，作为中断请求标志位，进入中断服务程序后由硬件自动清“0”。
TMO D
GATE
C/T*
M1
M0 GATE C/T* M1
M0
89H
（3）C/T* —计数器模式和定时器模式选择位 C/T*=0，定时器模式，对系统时钟12分频后的脉冲进行计数。 C/T*=1，计数器模式，计数器对外部输入引脚T0（P3.4）或T1（P3.5）的外部脉冲 （负跳变）计数。
10
1 定时器/计数器的结构
（1）设置TMOD寄存器 T0工作在方式1，应使TMOD寄存器的M1、M0=01；应设置C/T*=0，为定时器模式；
对T0的运行控制仅由TR0来控制，应使相应的GATE位为0。定时器T1不使用，各相关位 均设为0。所以，TMOD寄存器应初始化为0x01。 （2）计算定时器T0的计数初值
设定时时间5ms（即5 000µs），设T0计数初值为X，假设晶振的频率为11.059 2MHz， 则定时时间为：
28
3 计数器对输入的计数信号的要求
如选用6MHz晶体，允许输入脉冲频率最高为250kHz。如选用12MHz频率晶体， 则可输入最高频率500kHz外部脉冲。对外输入信号占空比没有限制，但为确保某一 给定电平在变化前能被采样1次，则该电平至少保持1个机器周期。故对外部输入信 号要求见图，图中Tcy为机器周期。
16
方式1的逻辑结构框图
2 定时器/计数器的工作方式
7.2.3 方式2 当M1、M0=10时，工作方式2。
17
方式2逻辑结构框图
2 定时器/计数器的工作方式
7.2.3 方式2
方式2工作过程
方式2可省去用户软件中重装初值的指令执行时间，简化定时初值的计算方法， 可相当精确地定时。
18
2 定时器/计数器的工作方式
目录
1 定时器/计数器的结构 2 定时器/计数器的工作方式 3 计数器对输入的计数信号的要求 4 定时器/计数器的应用编程
1 定时器/计数器的结构
定时器/计数器结构框图
5
1 定时器/计数器的结构
T0、T1具有两种工作模式（计数器模式、定时器模式） ➢计数器模式是对加在T0（P3.4）和T1（P3.5）两个引脚上的外部脉冲进行计数。 ➢定时器模式是对系统时钟信号经12分频后的内部脉冲信号（机器周期）计数。由 于系统时钟频率是定值，可根据计数值计算出定时时间。 T0、T1具有4种工作方式（方式0、1、2和3） 两个定时器/计数器属于增1计数器，即每计一个脉冲，计数器增1。 计数器起始计数从初值开始。单片机复位时计数器初值为0，也可给计数器装入1个 新的初值。
当T1的控制字中M1、M0 = 01时，T1工作在方式1。
T0方式3时T1为方式1工作示意图
24
2 定时器/计数器的工作方式
7.2.4 方式3 2．T0工作在方式3时T1的各种工作方式 （3）（ T0工作在方式3时）T1工作在方式2
当T1控制字中M1、M0 = 10时，T1为方式2，工作示意如图7-11所示。
12
1 定时器/计数器的结构
7.1.2 定时器/计数器控制寄存器TCON
D7 D6 D5 D4 D3 D2 D1 D0 TCON TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 89H
（2）TR1、TR0—计数运行控制位 TR1位（或TR0）=1，启动计数器计数的必要条件。 TR1位（或TR0）=0，停止计数器计数。 该位可由软件置“1”或清“0”。
3 计数器对输入的计数信号的要求
计数器模式时，计数脉冲来自外部输入引脚T0或T1。 当输入信号产生负跳变时，计数值增1。每个机器周期S5P2期间，都对外部输入引脚 T0或T1进行采样。如在第1个机器周期中采得值为1，而在下一个机器周期中采得的 值为0，则在紧跟着的再下一个机器周期S3P1期间，计数器加1。由于确认一次负跳 变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统 振荡器频率1/24。
38
T1工作在方式1，应使TMOD的M1、M0=01；设置C/T*=1，为计数器模式；对T0 运行控制仅由TR0来控制，应使GATE0=0。定时器T0不使用，各相关位均设为0。所 以，TMOD寄存器应初始化为0x50。
（2）计算定时器T1的计数初值 由于每按1次按钮开关，计数1次，按4次后，P1口的8只LED闪烁不停。因此计数 器初值为65 536−4=65 532，将其转换成十六进制后为0xfffc，所以，TH0=0xff， TL0=0xfc。
39
图7-14 由外部计数输入信号控制LED的闪烁
（3）设置IE寄存器 本例由于采用T1中断，因此需将IE寄存器的EA、ET1位置1。
（4）启动和停止定时器T1 将寄存器TCON中TR1=1，则启动T1计数；TR1=0，则停止T1计数。
参考程序如下：ຫໍສະໝຸດ 13目录1 定时器/计数器的结构 2 定时器/计数器的工作方式 3 计数器对输入的计数信号的要求 4 定时器/计数器的应用编程
2 定时器/计数器的工作方式
7.2.1 方式0
当M1M0=00，设置为方式0。
15
定时器/计数器方式0的逻辑结构框图
2 定时器/计数器的工作方式
7.2.2 方式1
当M1M0=01，设置为方式1。
定时器/计数器的工作原理及应用
哈尔滨学院信息工程学院 冯阿芳
1
学习目标：
熟悉AT89S51单片机内部定时器/计数器的结构、功能； 理解定时器/计数器的工作原理； 熟悉与定时器/计数器有关的特殊功能寄存器、掌握定时器 /计数器工作模式和工作方式的选择。 掌握定时器/计数器的应用编程。
目录
1 定时器/计数器的结构 2 定时器/计数器的工作方式 3 计数器对输入的计数信号的要求 4 定时器/计数器的应用编程
25
T0方式3时T1为方式2工作示意图
2 定时器/计数器的工作方式
7.2.4 方式3 2．T0工作在方式3时T1的各种工作方式 （4）（ T0工作在方式3时） T1设置在方式3
T0方式3时，再把T1也设置成方式3，此时T1停止计数。
26
目录
1 定时器/计数器的结构 2 定时器/计数器的工作方式 3 计数器对输入的计数信号的要求 4 定时器/计数器的应用编程
