激光雷达雨中能见度测量

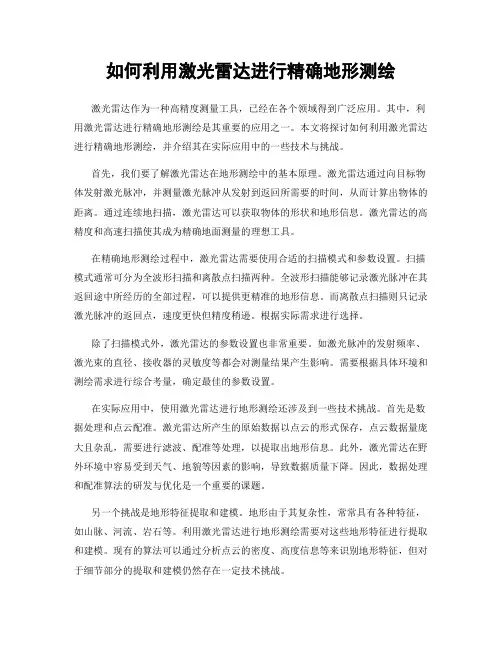

如何利用激光雷达进行精确地形测绘
如何利用激光雷达进行精确地形测绘激光雷达作为一种高精度测量工具，已经在各个领域得到广泛应用。
其中，利用激光雷达进行精确地形测绘是其重要的应用之一。
本文将探讨如何利用激光雷达进行精确地形测绘，并介绍其在实际应用中的一些技术与挑战。
首先，我们要了解激光雷达在地形测绘中的基本原理。
激光雷达通过向目标物体发射激光脉冲，并测量激光脉冲从发射到返回所需要的时间，从而计算出物体的距离。
通过连续地扫描，激光雷达可以获取物体的形状和地形信息。
激光雷达的高精度和高速扫描使其成为精确地面测量的理想工具。
在精确地形测绘过程中，激光雷达需要使用合适的扫描模式和参数设置。
扫描模式通常可分为全波形扫描和离散点扫描两种。
全波形扫描能够记录激光脉冲在其返回途中所经历的全部过程，可以提供更精准的地形信息。
而离散点扫描则只记录激光脉冲的返回点，速度更快但精度稍逊。
根据实际需求进行选择。
除了扫描模式外，激光雷达的参数设置也非常重要。
如激光脉冲的发射频率、激光束的直径、接收器的灵敏度等都会对测量结果产生影响。
需要根据具体环境和测绘需求进行综合考量，确定最佳的参数设置。
在实际应用中，使用激光雷达进行地形测绘还涉及到一些技术挑战。
首先是数据处理和点云配准。
激光雷达所产生的原始数据以点云的形式保存，点云数据量庞大且杂乱，需要进行滤波、配准等处理，以提取出地形信息。
此外，激光雷达在野外环境中容易受到天气、地貌等因素的影响，导致数据质量下降。
因此，数据处理和配准算法的研发与优化是一个重要的课题。
另一个挑战是地形特征提取和建模。
地形由于其复杂性，常常具有各种特征，如山脉、河流、岩石等。
利用激光雷达进行地形测绘需要对这些地形特征进行提取和建模。
现有的算法可以通过分析点云的密度、高度信息等来识别地形特征，但对于细节部分的提取和建模仍然存在一定技术挑战。
除了技术挑战外，激光雷达地形测绘还面临一些实际应用问题。
例如，在大规模地形测绘中，激光雷达的工作效率和数据处理的效率成为制约因素。

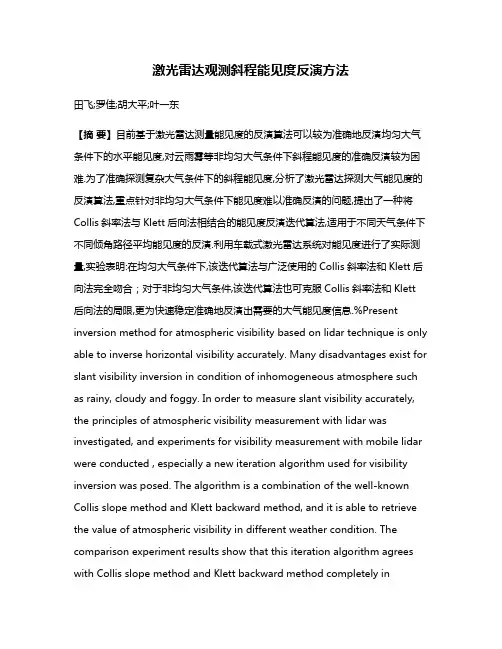

激光雷达观测斜程能见度反演方法
激光雷达观测斜程能见度反演方法田飞;罗佳;胡大平;叶一东【摘要】目前基于激光雷达测量能见度的反演算法可以较为准确地反演均匀大气条件下的水平能见度,对云雨雾等非均匀大气条件下斜程能见度的准确反演较为困难.为了准确探测复杂大气条件下的斜程能见度,分析了激光雷达探测大气能见度的反演算法,重点针对非均匀大气条件下能见度难以准确反演的问题,提出了一种将Collis斜率法与Klett后向法相结合的能见度反演迭代算法,适用于不同天气条件下不同倾角路径平均能见度的反演.利用车载式激光雷达系统对能见度进行了实际测量,实验表明:在均匀大气条件下,该迭代算法与广泛使用的Collis斜率法和Klett后向法完全吻合；对于非均匀大气条件,该迭代算法也可克服Collis斜率法和Klett 后向法的局限,更为快速稳定准确地反演出需要的大气能见度信息.%Present inversion method for atmospheric visibility based on lidar technique is only able to inverse horizontal visibility accurately. Many disadvantages exist for slant visibility inversion in condition of inhomogeneous atmosphere such as rainy, cloudy and foggy. In order to measure slant visibility accurately, the principles of atmospheric visibility measurement with lidar was investigated, and experiments for visibility measurement with mobile lidar were conducted , especially a new iteration algorithm used for visibility inversion was posed. The algorithm is a combination of the well-known Collis slope method and Klett backward method, and it is able to retrieve the value of atmospheric visibility in different weather condition. The comparison experiment results show that this iteration algorithm agrees with Collis slope method and Klett backward method completely incondition of homogeneous atmosphere. For inhomogeneous atmosphere,this iteration algorithm can make up the shortages of Collis slope method and Klett backward method and retrieve the value of atmospheric visibility quickly,stably and accurately.【期刊名称】《激光与红外》【年(卷),期】2012(042)011【总页数】5页(P1239-1243)【关键词】激光雷达;斜程能见度;消光系数;气溶胶;迭代算法【作者】田飞;罗佳;胡大平;叶一东【作者单位】中国工程物理研究院应用电子学研究所,四川绵阳621900;中国工程物理研究院研究生部,北京100088;中国工程物理研究院应用电子学研究所,四川绵阳621900;四川中物科技集团有限公司,四川绵阳621900;中国工程物理研究院应用电子学研究所,四川绵阳621900【正文语种】中文【中图分类】TN958.981 引言能见度的好坏直接影响人们的工作生活、水陆空交通运输、工农业生产、天文观测以及空间遥感遥测等，快速准确地探测不同天气条件下不同倾角路径的能见度具有十分重要的意义。
激光雷达在气象观测中的应用
激光雷达在气象观测中的应用气象观测对于人们的日常生活、农业生产、航空航天、交通运输等众多领域都具有极其重要的意义。
随着科技的不断发展，各种先进的技术手段被引入气象观测领域，激光雷达就是其中之一。
激光雷达以其高精度、高分辨率和高时空覆盖率等特点，为气象观测带来了新的突破和发展。
激光雷达的工作原理基于激光的发射和接收。
它向大气中发射一束激光脉冲，当激光遇到大气中的粒子（如气溶胶、云滴、水汽等）时，会发生散射。
部分散射光被激光雷达接收系统捕获，并通过测量激光的飞行时间、强度和偏振等参数，来获取大气中粒子的分布、浓度、速度等信息。
在气象观测中，激光雷达的应用非常广泛。
其中一个重要的应用是对云的观测。
云在天气变化中起着关键作用，它们的形成、发展和消散直接影响着降水、温度等气象要素。
激光雷达可以精确地测量云的高度、厚度、云底和云顶的位置，以及云内粒子的大小和分布。
这对于天气预报模型的改进、人工影响天气作业的实施以及航空飞行的安全保障都具有重要意义。
激光雷达在气溶胶观测方面也发挥着重要作用。
气溶胶是指悬浮在大气中的固体和液体微粒，如灰尘、烟雾、花粉等。
它们不仅会影响大气的能见度，还会对气候变化产生影响。
通过激光雷达，我们可以监测气溶胶的浓度、分布和传输，了解其来源和去向，为大气污染防治和气候变化研究提供重要的数据支持。
此外，激光雷达还可以用于测量大气中的风速和风向。
传统的风速测量方法往往存在一定的局限性，而激光雷达可以通过测量大气中粒子的运动来获取风速和风向信息，具有更高的精度和时空分辨率。
这对于气象灾害的预警、风电场的选址和优化等都具有重要的应用价值。
在降水观测方面，激光雷达也能提供有价值的信息。
它可以区分不同类型的降水（如雨、雪、冰雹等），并测量降水粒子的大小和速度，从而帮助我们更好地了解降水的形成机制和演变过程。
激光雷达在气象观测中的优势是显而易见的。
首先，它具有很高的时空分辨率，可以在短时间内获取大量的观测数据，为气象研究和业务提供丰富的信息。

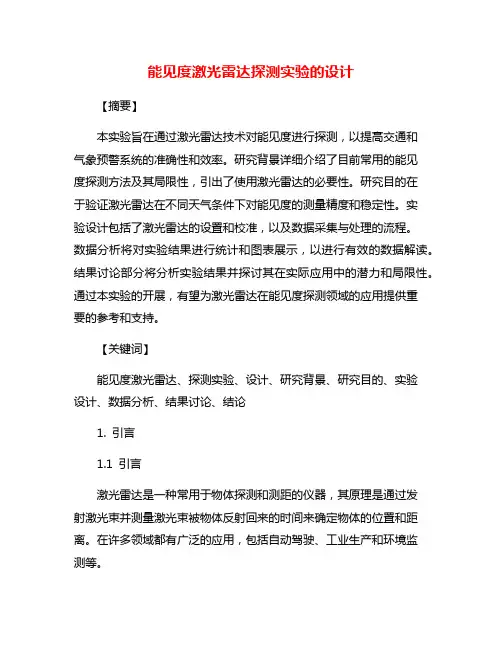

能见度激光雷达探测实验的设计
能见度激光雷达探测实验的设计【摘要】本实验旨在通过激光雷达技术对能见度进行探测，以提高交通和气象预警系统的准确性和效率。
研究背景详细介绍了目前常用的能见度探测方法及其局限性，引出了使用激光雷达的必要性。
研究目的在于验证激光雷达在不同天气条件下对能见度的测量精度和稳定性。
实验设计包括了激光雷达的设置和校准，以及数据采集与处理的流程。
数据分析将对实验结果进行统计和图表展示，以进行有效的数据解读。
结果讨论部分将分析实验结果并探讨其在实际应用中的潜力和局限性。
通过本实验的开展，有望为激光雷达在能见度探测领域的应用提供重要的参考和支持。
【关键词】能见度激光雷达、探测实验、设计、研究背景、研究目的、实验设计、数据分析、结果讨论、结论1. 引言1.1 引言激光雷达是一种常用于物体探测和测距的仪器，其原理是通过发射激光束并测量激光束被物体反射回来的时间来确定物体的位置和距离。
在许多领域都有广泛的应用，包括自动驾驶、工业生产和环境监测等。
能见度是指空气中的颗粒物或水汽对激光束透明度的影响程度，是影响激光雷达探测效果的重要因素之一。
如果能见度较差，激光束会被散射或吸收，导致测量精度降低甚至失效。
本实验旨在研究不同能见度条件下激光雷达的探测性能，通过设计实验并分析数据，探讨能见度对激光雷达测距的影响，为提高激光雷达在恶劣天气条件下的应用效果提供参考。
通过本实验的实施，我们期望能更深入地了解激光雷达在不同能见度条件下的表现，并为未来的改进和优化提供科学依据。
2. 正文2.1 研究背景在日常生活和工业生产中，能见度一直是一个重要的气象参数。
能见度指标直接影响着交通、航空、农业等多个领域的安全和效率。
对能见度进行准确可靠的探测具有非常重要的意义。
传统的能见度探测方法主要基于机械测云仪和人工观测的方式，存在着测量范围狭窄、数据采集不连续、准确性较低等问题。
随着激光雷达技术的发展和普及，利用激光雷达进行能见度探测成为了一种新的选择。
能见度激光雷达探测实验的设计
能见度激光雷达探测实验的设计一、实验目的1. 了解激光雷达探测在不同能见度条件下的性能表现。
2. 探究能见度激光雷达探测在不同环境条件下的适用性。
3. 评估激光雷达探测在不同能见度条件下的实际应用价值。
二、实验原理1. 激光雷达采用激光波束来探测目标，当激光波束遇到目标时，部分激光能量被目标散射回来，激光雷达接收到这些散射的激光信号并通过信号处理来获取目标的相关信息，如距离、速度等。
2. 能见度即大气中对目标的可见程度，通常通过水平能见度来表示。
在大雾、雨雾、沙尘暴等环境下，能见度较低，这对传统的光学和无线电波探测设备会产生一定的影响，而激光雷达由于其独特的工作原理可以在一定程度上克服这些困难。
三、实验设计1. 实验装置及设备a. 激光雷达探测设备。
b. 不同能见度条件下的模拟环境装置，如大雾、雨雾、沙尘暴模拟器。
c. 目标物体模拟器，如反射镜等。
d. 数据采集与处理设备。
e. 安全防护设备。
2. 实验步骤a. 制定能见度梯度分级，如分为优、良、中等、差等级。
b. 在不同的能见度条件下，设置不同的探测距离，建立目标物体模拟器。
c. 通过激光雷达探测设备对目标物体模拟器进行探测，记录激光雷达回传信号信息。
d. 利用数据采集与处理设备对记录的激光雷达回传信号信息进行分析，获取目标的相关信息。
e. 比较不同能见度条件下激光雷达探测的性能表现，并评估其实际应用价值。
四、实验注意事项1. 在进行实验时，需要严格遵守激光辐射安全规定，采取必要的安全措施。
2. 不同能见度条件下的模拟环境装置需要精确可控，确保实验的可重复性和准确性。
3. 实验数据采集与处理过程需要严格按照规定的程序进行，确保数据的准确性和可靠性。
4. 实验结束后，需要对实验装置及设备进行维护和安全清理，确保下次实验的顺利进行。
五、实验预期结果1. 在不同能见度条件下，激光雷达探测性能表现将有所不同。
在低能见度条件下，激光雷达的探测距离可能会受到一定程度的限制，探测精度有所下降。
车载式激光雷达测量大气水平能见度
. ) ’ ) " T " = = -) , ) ’ , " = + . , #+ #P * / ) ( ) 4 , 0 ) A + V V ) . + " =, ) !!! # X P + $ ) % * ) + )% H 3 7 8 6 69 : & !!!! 4 ) + .+ ) . , Q . ) 6 6** !’ !! !5 P " ) 4 -/ 0T " ) Y!!6$ <"<* . + !0 * . ( / ) 3 \ + . . J = ’ $ !!!!!!! <= * !!]>2!!!!!!6$ * , 2 ) / ) , / 0 3 > G H D 6 > G H D 6I6 %!! Q + = , Q *) 0 0 " ’ " ) = ’ 6C !U !!8 X
万方数据
B G 8
强
激
光
与
粒
子
束
第% G卷
发射镜片组最终由望远镜转轴上的反射镜发射 到大气中 ! !!123 激 光 雷 达 信 号 接 收 与 探 测 单 元 的 主 要功 能 是 接 收 大 气 回 波 信 号" 并将不同波长的 光信 号 导 入 相 应 光 学 通 道" 便于被光电倍增管 探测 !123 激 光 雷 达 采 用 ! 5 6 6 ** 口 径 的 3 7 8 6 6 9 : &型 望 远 镜 接 收 ; < 8= * 大气后向散 射回波信号 ! 该望远镜的主副镜均镀有超高反 射率 膜 层 >?@ 对; A" < 8= * 波长的反射率达 到B 6 C 以上 ! 被望 远 镜 接 收 的 回 波 信 号 首 先 经过遮光 筒 " 然 后 通 过 6$ <"<$ 6* . + -可调视 场光阑和目镜 " 最后分色镜% 将; < 8= * 以外波 长回 波 信 号 全 部 反 射 到 水 汽 探 测 通 道" 用于水 汽混合比 的 测 量 # 而透射后的; < 8= * 回波信 号进 入 气 溶 胶 探 测 通 道" 用于大气水平能见度 和垂直气溶胶的测量 ! 雷达后继光路中遮光筒 和可调视场光阑的主要作用都是限制望远镜的 接收视场 " 减少进入雷达接收单元的背景杂散光辐射 " 特别是在白天探测情况下 ! 前者反射至近距离探测通道 " 后者被 < 8= * 回波信号被分束镜 8 分成 % ;C 和 D ;C 两束光 " ! ! 气溶胶通道的 ; 全反镜反射入远距离探测通道 ! 之所以进行远近分别测量 " 是为了满足大动态范围气 溶 胶 回 波 信 号 的 探 测 要 求 ! 探测通道中的两束 ; 分别被常开型$ 的 < 8= * 回 波 信 号 经 过 带 宽 为 6$ <= * 的 滤 光 片 后" E / . * + 4F =% % 的> 完 成 光 信 号 到 电 信 号 的 转 换 过 程!滤 光 片 > G H D 6 型和常闭型 $ E / . * + 4F 0 0 G H D 6I% 型光电倍增 管 探 测 " 的作用主要是为了进一步有效消除背景辐射光的干扰 " 提高测量信号的信噪比 ! 常开 型 的 光 电 倍 增 管 是 指 通 常状况下其始终处于倍增状况 " 任何时间进入阴极面的 光信号都将被放大转换为电 信 号 # 常 闭 型 则 恰 恰 相 反" 通常处于关闭状况 " 对接收的光信号没有响应 " 只有在输入门控脉冲时间内的光信号 " 才能够被倍增转换为电
如何在无人驾驶中处理低能见度情况
如何在无人驾驶中处理低能见度情况无人驾驶技术的快速发展是当今科技领域的一大突破，它为人们的出行提供了更加便捷和安全的选择。
然而，低能见度情况下的无人驾驶仍然是一个亟待解决的问题。
在雨雪天气、浓雾或夜间等情况下，视线受限会给无人驾驶车辆的行驶带来很大的挑战。
本文将探讨如何在无人驾驶中处理低能见度情况。
首先，传感器技术是解决低能见度问题的关键。
无人驾驶车辆通常配备了多种传感器，如激光雷达、摄像头和红外线传感器等，用于获取周围环境的信息。
在低能见度情况下，传感器的准确性和可靠性变得尤为重要。
例如，激光雷达可以通过发射激光束并测量其反射时间来创建周围环境的三维地图。
然而，在雨雪天气中，激光束可能会被雨滴或雪花散射，从而导致测量误差。
因此，研发更先进的传感器技术，以提高在低能见度情况下的感知能力，是解决问题的关键。
其次，无人驾驶车辆需要具备强大的决策和控制能力，以应对低能见度情况下的复杂交通环境。
在能见度受限的情况下，道路上的障碍物和其他车辆可能无法清晰地被感知到。
因此，无人驾驶车辆需要能够根据传感器数据和预先建立的地图，准确判断周围环境，并做出相应的决策。
例如，在遇到交通堵塞或紧急情况时，无人驾驶车辆应该能够及时调整行驶路线或停车等待，以确保乘客的安全。
此外，与其他车辆和行人的交互也是在低能见度情况下无人驾驶车辆需要解决的问题之一。
在雨雪天气或浓雾中，其他车辆和行人可能无法清晰地看到无人驾驶车辆，从而增加了交通事故的风险。
因此，无人驾驶车辆需要具备一定的交互能力，例如通过车灯、声音或无线通信等方式与周围的车辆和行人进行有效的沟通。
这将有助于提高交通的安全性和效率。
最后，无人驾驶技术的发展还需要政府和相关机构的支持和规范。
在低能见度情况下，无人驾驶车辆的运行可能会受到交通法规的限制。
因此，政府需要制定相应的法律法规，明确无人驾驶车辆在低能见度情况下的行驶要求和限制。
此外，相关机构还应加强对无人驾驶技术的监管和标准化，以确保其在低能见度情况下的安全性和可靠性。
微脉冲激光雷达测量大气水平能见度
微脉冲激光雷达测量大气水平能见度
孙兆滨;郭金家;刘智深;马森;刘振
【期刊名称】《激光技术》
【年(卷),期】2007(31)2
【摘要】为了改进乃至革新大气能见度的探测技术,探索新型、快速、准确测量大气能见度的方法,采用自行研制的能见度微脉冲激光雷达,进行了水平大气能见度测量实验,并同已经商品化的能见度仪NQ-1进行了同步对比测量.实验结果表明,在水平能见度较差时,微脉冲激光雷达和能见度仪具有很高的相关性,相关系数达到了0.88;在水平能见度较好的时候,相关系数保持在0.73以上.说明能见度微脉冲激光雷达系统可以应用于大气能见度的探测.
【总页数】3页(P200-202)
【作者】孙兆滨;郭金家;刘智深;马森;刘振
【作者单位】中国海洋大学,海洋遥感教育部重点实验室,青岛,266003;中国海洋大学,海洋遥感教育部重点实验室,青岛,266003;中国海洋大学,海洋遥感教育部重点实验室,青岛,266003;中国海洋大学,海洋遥感教育部重点实验室,青岛,266003;中国海洋大学,海洋遥感教育部重点实验室,青岛,266003
【正文语种】中文
【中图分类】P412.17
【相关文献】
1.米散射微脉冲激光雷达在大气探测中的应用 [J], 徐赤东;纪玉峰;徐青山
2.车载式激光雷达测量大气水平能见度 [J], 谢晨波;韩永;李超;岳古明;戚福弟;范爱媛;尹君;袁松;周军
3.微脉冲激光雷达对城市大气气溶胶污染过程相关的观测分析 [J], 易连结
4.米散射激光雷达测量大气水平能见度 [J], 吴礼林;迟如利
5.利用微脉冲激光雷达探测大气混合层高度和气溶胶垂直结构的初步研究 [J], 丁辉;牛生杰;张泽娇
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
激光雷达雨中能见度测量
康圣;王江安;陈冬;吴荣华;任席闯
【期刊名称】《强激光与粒子束》
【年(卷),期】2011(23)3
【摘要】A half-year contradistinctive experiment for visibility detecting has been performed using CSY2 visibility lidar developed by ourselves in Xiaogan of Hubei province and Peking.The output of CSY2 visibility lidar was lower than the outputs of eyeballing and MITRAS meter due to forward scattering caused by raindrop.Based on Marshall-Palmer particle spectral distribution function, the forward scattering effect on 1 064 μm laser propagation of raindrop was analy ed, and a new modified formula for visibility, was proposed, with which measurement error of visibility can be largely reduced in moderate and heavy rain.%分析了雨中能见度测量值偏高是由于雨滴的前向散射效应的因为.针对这一情况,在假设雨滴谱分布满足Marshall-Palmer分布条件下,提出了激光雷达前向散射修正模型.利用自行研制的CSY2型能见度激光雷达在孝感、北京进行了为期半年的比对实验.结果显示:在中雨和大雨条件下,利用该修正算法能大大减少能见度测量误差.
【总页数】5页(P637-641)
【作者】康圣;王江安;陈冬;吴荣华;任席闯
【作者单位】海军工程大学,电子工程学院,武汉,430033;海军工程大学,电子工程学院,武汉,430033;海军工程大学,电子工程学院,武汉,430033;海军工程大学,电子工程学院,武汉,430033;海军工程大学,电子工程学院,武汉,430033
【正文语种】中文
【中图分类】TN929.1
【相关文献】
1.微脉冲激光雷达测量大气水平能见度 [J], 孙兆滨;郭金家;刘智深;马森;刘振
2.米散射激光雷达测量大气水平能见度 [J], 吴礼林;迟如利
3.小型米散射激光雷达测量雾中能见度的研究 [J], 石荣;李昌熹
4.小型米散射激光雷达测量雾中能见度的研究 [J], 石荣;李昌熹
5.红外成像激光雷达测量大气能见度实验研究 [J], 郑显明;张文忠;王菲菲;朱文越;罗涛;李学彬
因版权原因，仅展示原文概要，查看原文内容请购买。
