FLUOR的ISO图纸的识图方法-教你如何看懂管道ISO图纸

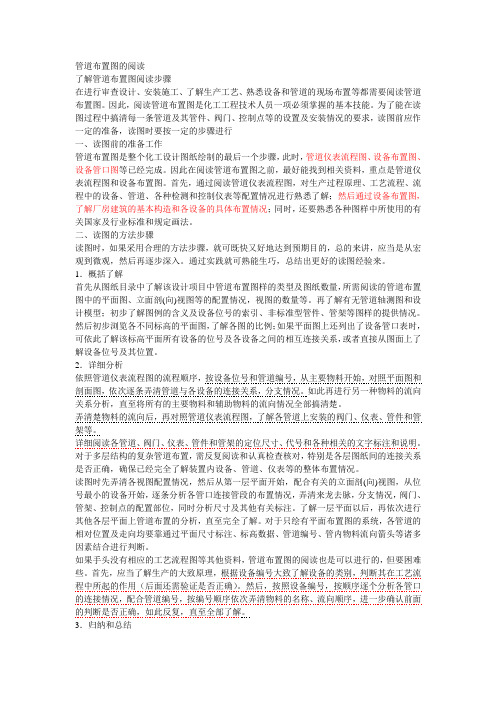

管道布置图的阅读
管道布置图的阅读了解管道布置图阅读步骤在进行审查设计、安装施工、了解生产工艺、熟悉设备和管道的现场布置等都需要阅读管道布置图。
因此，阅读管道布置图是化工工程技术人员一项必须掌握的基本技能。
为了能在读图过程中搞清每一条管道及其管件、阀门、控制点等的设置及安装情况的要求，读图前应作一定的准备，读图时要按一定的步骤进行一、读图前的准备工作管道布置图是整个化工设计图纸绘制的最后一个步骤，此时，管道仪表流程图、设备布置图、设备管口图等已经完成。
因此在阅读管道布置图之前，最好能找到相关资料，重点是管道仪表流程图和设备布置图。
首先，通过阅读管道仪表流程图，对生产过程原理、工艺流程、流程中的设备、管道、各种检测和控制仪表等配置情况进行熟悉了解；然后通过设备布置图，了解厂房建筑的基本构造和各设备的具体布置情况；同时，还要熟悉各种图样中所使用的有关国家及行业标准和规定画法。
二、读图的方法步骤读图时，如果采用合理的方法步骤，就可既快又好地达到预期目的，总的来讲，应当是从宏观到微观，然后再逐步深入。
通过实践就可熟能生巧，总结出更好的读图经验来。
1．概括了解首先从图纸目录中了解该设计项目中管道布置图样的类型及图纸数量，所需阅读的管道布置图中的平面图、立面剖(向)视图等的配置情况，视图的数量等。
再了解有无管道轴测图和设计模型；初步了解图例的含义及设备位号的索引、非标准型管件、管架等图样的提供情况。
然后初步浏览各不同标高的平面图，了解各图的比例；如果平面图上还列出了设备管口表时，可依此了解该标高平面所有设备的位号及各设备之间的相互连接关系，或者直接从图面上了解设备位号及其位置。
2．详细分析依照管道仪表流程图的流程顺序，按设备位号和管道编号，从主要物料开始，对照平面图和剖面图，依次逐条弄清管道与各设备的连接关系，分支情况。
如此再进行另一种物料的流向关系分析，直至将所有的主要物料和辅助物料的流向情况全部搞清楚。
弄清楚物料的流向后，再对照管道仪表流程图，了解各管道上安装的阀门、仪表、管件和管架等。
三、管道施工图的识读
三、管道施工图的识读看懂图纸、熟悉图纸是正确提出工程量、编好施工图预算的先决条件。
图6-4 管线的表示方法看图也要有个程序，当拿到一套图纸时，首先要看图纸目录，按图纸目录的编号核对这份图纸是否齐全。
工艺管道施工图纸少则数十张，多则数百张，其中主要的图纸一张也不能少。
图纸核对完后，要先看首页图和设计说明，以对这份图纸有个初步的了解。
首页图很重要，有些设计说明和施工技术要求就写在首页图上。
从图纸目录和设计说明中了解了工程项目的大致情况后，还应对图便的含义、设备位号的索引、管架管及管件图的图样情况也作一个大致的了解。
由于管路布置图是根据工艺流程施工图、设备图和设备布置图画出来的，因此必须先从带控制点的工艺流程图中了解生产工艺过程以及流程中的设备、管道和控制点的配备情况。
再以平面图为主，把立面图或剖面图对照起来识读。
流程图是按生产过程中物料的流动情况，用直观的示意形式，表明工艺设备与管道的关系以及各种管道输送介质的流向。
流程图上的管线长度，不代表管线实际的走向和长度。
通过看流程图，应该知道设备的数量、名称和编号，了解物料介质流向以及原料转变为阗成品或成品的来龙去脉，掌握管子、管件、阀门的规格及控制点（测压点、测温点和分析点）的部位和名称。
如图6-5所示是油泵管路系统流程图。
这是一组由油泵、冷却器、过滤器和压缩机曲轴箱通过管路的连接而组成的油冷却循环系统。
润滑曲轴的油从曲轴箱304沿管线L1-φ38×3进入油泵303-1或302-2，油经泵加压后沿管线L2-φ32×3和L4-φ32×3流向冷却器302冷却，再沿管线L5-φ32×3流向过滤器301进行过滤，最后油沿管线L6-φ32×3重新回到压缩机曲轴箱。
图6-5 油泵管路系统流程图301—过滤器；302—冷却器；304—曲轴箱；303-1、-2-油泵；P303A、B—压力表；T320—温度计·1·通过流程图还可知道油泵303-1或303-2的出口管上各有一只压力表（P303A和P303B）在冷却器302的油管出口上有一只温度计（T302）。
工业管道工程图识读方法
图2-11
同径正三通的三视图和双线图
第一节 管道工程图的习惯画法与规定画法
2、异径正三通
图2-12
异径正三通的三视图和双线图
第一节 管道工程图的习惯画法与规定画法
3、正三通管的单线图
图2-13 三通的单线图
图2-14 两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
(四) 四通管
图2-15 同径正四通的单、双线图
第一节 管道工程图的习惯画法与规定画法
(五)大小头
图2-16 同心大小头
图2-17两种画法意义相同
图2-18偏心大小头
第一节 管道工程图的习惯画法与规定画法 (六)阀门
表2-1 阀门的几种表示形式
（一）直管与弯管的积聚
图2-19 弯管的积聚
图2-20 弯管的积聚
（二）管子与阀门的积聚
图2-21 直管与阀门的积聚
图2-22 弯管与阀门的积聚
三、管子的重叠与交叉
(一）管子的重叠
1、概念： 长短相等、直径相同的两根或两根以上的管子，如 果叠合在一起，其投影就完全重合，反映在投影面上就好 像是一根管子的投影，这种现象称为管子的重叠。 2、画图方法： 在工程图中，为了使重叠管线表达清楚，可采用折 断显露法来表示。即假想将前（或上）面的管子截去一段 ，并画上折断符号，显露出后（或下）面的管子，这种方 法称折断显露法。
图2-27 摇头弯的单、双线图
综合举例：
（二）读法
识读管线正投影图的一般方法是： 看视图、想形状， 对线条、找关系， 合起来、想整体。
综合举例：
二、补视图
补视图就是运用正投影原理及三视图的投影关系，通过“对线 条、找关系”的方法对管线的平面图进行分析，画出正立面图或侧 立面图，逐步形成对管线的立体概念。
管道工程图的画法基础与识读方法PPT课件
2.取管段3、7~15之间的分支点为坐标原点，建立坐标系。
3.逐段画图。 从O1点开始，沿X1轴向左依次截量管段3、2在平面图中的实
长，并得2、3段之间的分支点A，然后从管段2的左端点向后截量管 1在平面图中的实长。
从点A垂直向下截量管段4在立面图中的实长，再向前截量管 段5在平面图中的实长，然后向左截可编量辑管课件段6在平面图中的实长。47
可编辑课件
5
第一节 管道工程图的习惯画法与规定画法
(二)弯管 1、90°弯头
图2-7 90º弯头的单线图形
式表示 图2-8 90º弯头的
可编辑课件
6
两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
2、45º弯头
图2-9 45º弯头的单、双线图
可编辑课件
图2-10 两种画法意义相7同
第一节 管道工程图的习惯画法与规定画法
三、正等测图
图2-37 热交换器配可管编辑图课件
48
四、斜等测图
（一）轴间角及轴向缩短率 斜等测图的轴间角
X1O1Z1 = 90º，X1O1Y1=Y1O1Z1 ＝ 135º， 如 图 2-38 所 示 ， 轴 向 伸缩系数均为1。
图可2编-3辑8课斜件等测图轴间角及轴向缩短率 49
四、斜等测图 (二) 管道斜等测图画法举例
29
综合举例：
（二）读法
识读管线正投影图的一般方法是：
看视图、想形状，
对线条、找关系，
合起来、想整体。
可编辑课件
30
综合举例：
二、补视图
补视图就是运用正投影原理及三视图的投影关系，通过“对线 条、找关系”的方法对管线的平面图进行分析，画出正立面图或侧 立面图，逐步形成对管线的立体概念。
第二章管道工程图画法基础与识读方法.ppt

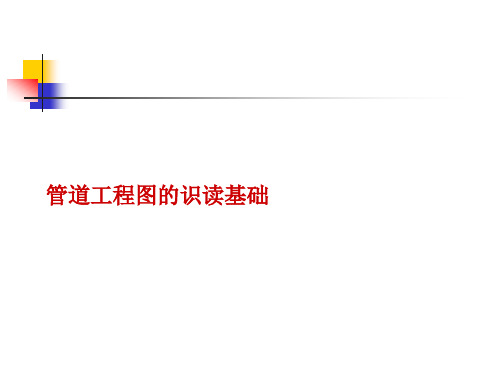

第二章 管道工程图的绘制和识读基础
本章知识体系
管 道
§2.1 管道工程图的习惯画法与规定画法
工
程
图 §2.2 管道轴测图
的
绘
制
和 §2.3 管道平剖面图
识
读
基 础
§2.4 管道工程图的内容与识读方法
第一节 管道工程图的习惯画法与规定画法
一、单、双线图 (一)直管
Δ<<D
D<<L
第一节 管道工程图的习惯画法与规定画法
（二）管子的交叉
1、单线图管子在平、 立面图上的交叉
2、单线图管子在正立 面图上的交叉
a 平面图
b 正立面图 图2-25 2条单线图直管的交叉
第一节 管道工程图的习惯画法与规定画法
3、双线图管子在平面图和正立面图上的交叉
a 平面图
b 正立面图
图2-26 2条双线图直管的交叉
第一节 管道工程图的习惯画法与规定画法
2、异径正三通
图2-12 异径正三通的三视图和双线图
第一节 管道工程图的习惯画法与规定画法
3、正三通管的单线图
图2-13 三通的单线图
图2-14 两种画法意义相同
第一节 管道工程图的习惯画法与规定画法
(四) 四通管
图2-15 同径正四通的单、双线图
第一节 管道工程图的习惯画法与规定画法
斜三测投影图
二、轴测图的分类
在管道专业中，常用的轴测图有两种。
1．正等测图
使物体的三个主要方向都与轴测投影面P具有相等
的倾角，然后用与P平面垂直的平行投射线，将物体投
射到P上，所得的图形称为正等轴测图（简称正等测
管道工程施工图识读
第三节 管道剖面图
2
2
2-2剖面图
图2-44 管线断面的剖面图
a)管线平面图
b) 2-2剖面图
第三节 管道剖面图
（三）管线间的转折剖面图
用两个互相平行的剖切平面，在管网间进行剖切，移去观察者和剖切 平面之间的部分，对剩余部分所作的投影图称为转折剖面图或阶梯剖。在一 条剖切线上只需要剖切一部分管线，而另一部分管线需要保留时，可用转折 剖来解决，一般只转折一次。在剖切转折处，用十字形粗实线表示剖切位置 线，其他部分与一般剖面图标注相同，如图2-45所示。
2.平行线的轴测投影仍 然平行。因此，空间直线 平行于某一坐标轴时，其 轴测投影与相应的轴测轴 平行。
3.O1Z1轴一般画成垂直 位置，Olxl轴、OlYl轴可以 互换，坐标轴可以反向延 长，如图2-34所示。
图2-34 正等轴测轴的选定
三、正等测图
4.画管线轴测图时，只能在与轴平行的方向上截量长度。 5.管线一般用单根粗实线表示。 6.被挡住的管线要断开。 7.轴测图中的设备，一律用细实线或双点画线表示。 8.应在轴测图中注明管路内的介质性质、流动方向、管线标高、坡 度等。 9.平行于坐标面的圆的正等测图是椭圆。
第一篇 基础知识
第二章 管道工程图的绘制和识读基础
本章知识体系
管 道
§2.1 管道工程图的习惯画法与规定画法
工
程
图 的
§2.2 管道轴测图
绘
制
和 §2.3 管道平剖面图
识
读
基 础
§2.4 管道工程图的内容与识读方法
第一节 管道工程图的习惯画法与规定画法
管道工程图的画法基础和识读方法
管道工程图在维护与管理中的应用
1 2
维护计划制定
通过管道工程图，维护人员可以快速了解管道系 统的结构和运行状况，制定合理的维护计划。
故障诊断与修复
在管道系统出现故障时，维护人员可以根据管道 工程图迅速定位故障位置，采取相应的修复措施。
3
系统更新与改造
在系统更新或改造过程中，管道工程图可以提供 基础资料和参考依据，帮助实现高效、准确的施 工和管理。
管道工程图的识读步骤
确定图纸类型
了解图纸目录
根据图纸目录或图纸封面，确定管道工程 图的类型，如工艺流程图、管道布置图等 。
通过查阅图纸目录，了解图纸包含的内容 和各部分的组成。
查阅相关图例
按照流程或区域识读
在图纸上查找相应的图例符号，了解其代 表的含义和对应的实际物体。
按照工艺流程或管道布置区域，逐一识读 管道、管件、阀门等的位置和连接方式。
02 管道工程图的画法
管道工程图的基本画法
确定图纸比例和视图方向
根据管道工程规模和要求，选择合适 的图纸比例和视图方向，以便清晰地 表达管道系统。
绘制管道轴线
使用粗实线绘制管道轴线，表示管道 的走向和连接关系。
绘制管道元件
根据管道元件的类型和规格，使用相 应的图例符号进行绘制。
标注管道元件参数
在图纸上标注管道元件的规格、连接 方式和流体流向等参数。
04 管道工程图的应用与实践
管道工程图在设计中的应用
管道系统规划
通过管道工程图，设计师可以清 晰地规划出整个管道系统的布局、 走向和连接方式，确保系统设计
的合理性和可行性。
管道元件设计
在设计过程中，管道工程图可以 用于确定管道元件的规格、尺寸 和材料，以满足工艺要求和流体
管道工程图识读
管道工程图识读本文档旨在介绍《管道工程图识读》的重要性和目的，并大致概述下文将涵盖的主题和内容。
管道工程图是在管道工程领域中使用的一种重要工具，它通过图形和符号的方式表达各种管道系统的设计和布局。
准确理解和识读管道工程图对于工程师和技术人员来说至关重要，因为它帮助他们理解管道系统的结构、安装和维护方式。
本文档将逐步介绍如何正确识读管道工程图。
首先，我们将解释各种管道工程图中常用的符号、图例和标记。
然后，我们将深入研究管道工程图中的不同组件和元素，包括管道、阀门、连接件等。
我们还将探讨如何解读管道工程图中的尺寸和比例，并讨论常见的注释和说明。
最后，我们将提供一些识读管道工程图的实际例子和练，帮助读者提升他们的识读能力。
通过研究《管道工程图识读》，读者将能够掌握正确理解和解读管道工程图的技巧，从而更加高效和准确地进行管道系统的设计、安装和维护工作。
本部分将介绍不同类型的管道工程图，包括平面图、剖面图、装配图等，以及它们各自的特点和用途。
平面图平面图是管道工程图中常用的一种图纸类型。
它以平面的方式展示管道系统在水平面上的布局和结构。
平面图可以显示管道的大小、形状、连接方式、起始点和终点以及管道的走向等重要信息。
通过平面图，工程师可以快速了解管道系统的整体布局，便于进行计划和设计。
平面图平面图是管道工程图中常用的一种图纸类型。
它以平面的方式展示管道系统在水平面上的布局和结构。
平面图可以显示管道的大小、形状、连接方式、起始点和终点以及管道的走向等重要信息。
通过平面图，工程师可以快速了解管道系统的整体布局，便于进行计划和设计。
剖面图剖面图是管道工程图中描述管道系统纵向结构的一种图纸。
它通过切割管道系统并在侧视图中展示，使得工程师可以清楚地了解管道系统的内部结构和管道之间的连接方式。
剖面图可以显示管道的高度、深度、斜度、材料和标记等重要信息。
工程师通常使用剖面图来分析管道系统的纵向布局，以便确定最佳施工方案和材料选择。
管道施工图的识读
管道施工图的识读1、平面图室内给水排水管道平面图布置图是施工图纸中最基本和最重要的图样，常用的比例是1：100和1：50两种，它主要表明建筑物内给水和排水管道及有关卫生器具或用水设备的平面布置。
这种布置图上的线条都是示意性的，同时管配件（如活接头、内外螺纹、外接头等）也不画出来，因此在识读图纸的同时还必须熟悉给水排水管道的施工工艺。
在识读管道平面布置图时应该掌握的主要内容和注意事项如下。
（1）查明卫生器具、用水设备（开水炉、水加热器等）和升压设备（水泵、水箱等）的类型、数量、安装位置、定位尺寸。
卫生器具和各种设备通常是用图例画出来的，它只能说明器具和设备的类型，而不能具体表示各部尺寸及构造，因此，在识读时必须结合有关详图或技术资料，搞清楚这些器具和设备的构造、接管方式和尺寸。
常用的卫生器具的构造和安装尺寸应在平时就记住，以便配管时心中有数，做到配管准确无误。
（2）弄清楚给水引入管和污水排出管的平面位置、走向、定位尺寸、与室外给水排水管网的连接形式、管径及坡度等。
给水引入管通常自用水量最大或不允许间断供水的地方引入，这样可使大口径管道最短，供水可靠。
给水引入管上一般都装设阀门。
阀门如果设在室外阀门井内，在平面图上就能完整地表示出来，这时要查明阀门的型号及距建筑物的距离。
污水排水管与室外排水总管的连接，是通过检查井来实现的，要了解排出管的长度，即外墙至检查井的距离。
排出管在检查井内通常取管顶平连接（排出管与检查井上的排水管管顶高相同），以免排出管埋设过深或产生倒流。
给水引入管和污水排出管通常都注上系统编号，编号和管道种类分别写在直径约为8~10mm的圆圈内，圆圈内过圆心画一水平线，线上面标注管道种类，如给水系统写给或写汉语拼音字母J，污水系统写污或写汉语拼音字母W。
线下面标注编号，用阿拉伯字书写。
（3）查明给水排水干管、立管、支管的平面位置与走向、管径尺寸及立管编号。
从平面图上可以清楚地查明管路是明装还是暗装，以确定施工方法。
管道施工图的绘制与识读 管道施工图的识读
看视图分管线
方法和步骤 02 03
旋转复位想走向 综合起来想整体
思考
什么叫看视图分管线呢？
弄清楚图纸上给出的是哪些视图以及各视图 之间的关系;
以立面图为主，联系其他视图应用直线投影 的特性，将管路系统分为一根一根管线
3
11
(右）
22
1 23
(前）
图2-17 组合管路单线图和斜等测图
(上）
1
(右）
2
33
1
3
11
(右）
22
23
(前）
图2-17 组合管路单线图和斜等测图
✓ 弄清楚了各条管路的走向
✓ 根据各条管线之间的相互 关系，综合起来
管道施工图
清楚地反映出物体的形状和大小 对物体进行加工、制作和安装
(上）
1
2 33
(右）
3
11
(右）
22
1 23
(前）
图2-17 组合管路单线图和斜等测图
(上）
1
2 33
(右）
3
11
(右）
22
1
23
2号管线:自上而下的立管
(前）
图2-17 组合管路单线图和斜等测图
3号管线:自前向后走向的管道
(上）
1
2 33
(右）
3
11
(右）
22
1 23
(前）
图2-17 组合管路单线图和斜等测图
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ISO图的识图与施工王进武【摘要】本文旨在对中冶天工在蒙古国的Oyu Tolgoi铜金矿主车间工程的管道施工工作进行总结，着重对ISO图纸的识图方法进行讲解，让大家更迅速更透彻的掌握ISO图纸的内容，以便更妥善的安排施工。
不同国家不同设计院设计习惯不尽相同，但是各设计院的思路是基本相同的，尤其是FLUOR这样的企业设计的ISO图纸很具有代表性。
工程技术人员在掌握了ISO图纸上的内容后，能更高效更准确的安排、指导管道安装施工。
【关键词】ISO图纸、FLUOR、识图、管道安装“管道ISO图”的全称是“Piping Isometric Drawing”，翻译成中文就是“管道轴测图”，俗称“单线图”。
FLUOR设计的管道ISO图按照管道轴测图的分类，属于正轴测图。
用平行投影法将物体连同确定该物体位置的直角坐标系一起沿不平行于任何一坐标平面的方向投射到一个投影面上，所得到的图形，称为轴测图。
投影线与投影面垂直，所形成的投影图，称为正轴测图。
管道ISO图就是用正轴测投影原理将一条或者一段管道的管段、管件、阀门等管道组成件在投影面上反映出来，而形成的主要用于指导施工的图纸。
管道ISO图纸服务于工艺设计，它以PID图为依据。
尽管各国对工艺设计的规范要求不尽相同，各个设计院的设计习惯也不完全一样，但是ISO图纸作为一种国际上通用的图纸，它的原理是相同的，施工信息的表达方式也是相同或者相近的。
通过对FLUOR设计的ISO图纸的学习，可以融会贯通的掌握同类图纸的识图方法，以便更准确高效的安排施工，打造优质精品工程。
1. ISO的识图ISO图纸的内容主要分为标题栏、方向标、图形、标注、材料表、技术要求等内容。
1.1. 标题栏标题栏的组成部分包括图纸名、图纸编号、合同编号、区域系统编号、工作包编号、PID图纸编号、图纸版本信息、管道保温信息、管道设计压力信息等。
图 1.1标题栏示例1.1.1. 图纸名图纸名由一系列编号和代号组成，从图纸名可以判断管道管径、物料或流体介质、管道等级、保温方式等主要信息。
例如：3410-WP-6002-C1A-07，它包括以下六部分：A.第一部分是WBS编号，WBS（Work Breakdown Structure），WBS是一个组织工具，它以可交付成果为导向、通过树状图的方式对一个项目的结构要素进行逐层分解，以反映该项目的所有任务。
WBS编码是项目要素分解后，为了有组织地存储信息、方便信息的检索和信息的加工整理，而对项目单元进行的编码。
B.第二部分是介质代码，也叫物料代码。
它一般由管道内流体介质的英文首字母简写而来，例如“FW”指Fire Water；“WP”指Process Water。
C.第三部分是管线号，就是为了更准确的定义和描述每一根管道，实现信息化管理，而赋予管道一个由数字组成的编号。
比如图1.1中的“6002”。
D.第四部分是管道等级，也叫管道分类，在现代的设计中都会相应的编制管道等级规范。
管道等级由分别代表材质、压力、温度的3部分表示。
第一个字母表示管道的材质，比如“C1A“的”“C”表示Carbon Steel，普通碳钢材质。
“H0B”的“H”是HDPE，高密度聚乙烯材质。
中间的数字表示压力等级，1表示压力等级150磅，2表示300磅，4表示600磅，7表示6000磅。
最后一个字母是根据温度制定的序列号，从A开始，就是相同材质、相同压力等级的情况下，根据设计温度从低到高把各管道等级再依次编号。
E.第五部分是管道直径，用英寸表示。
F.第六部分是管道的保温方式。
例如：“NI”是不需要保温。
1.1.2.图纸编号图纸编号同图纸名类似，但更侧重于信息化管理，它增加了工程编号和图纸序号，减少了管道管径和保温信息。
例如：A2MW-3410-WP-6002-C1A-07A.A2MW是FLUOR按照其自己的编号系统赋予本工程的工程编号。
B.最后一部分“07”是图纸序号，表示管线号6002的第7张图纸。
1.1.3. 图纸版本信息在图纸最右下角的地方标记了图纸的版本号。
在标题栏上方还标注了该图纸的版本状态、发行日期、设计人审核人等信息。
图纸的版本状态举例：ISSUED FOR CLIENT APPROVAL招投标用图ISSUED FOR DESIGN设计用图ISSUED FOR CONSTRUCTION施工用图等等1.1.4. 保温信息和压力信息在标题栏的左边可以看到保温方式和保温厚度。
管道是否有压力，及压力等级。
具体的保温和压力等级信息需要参考保温规范和管线清单。
图1.2 保温和压力信息1.1.5. WBS信息标题栏里会标明图纸隶属的合同编号、系统号、工作包号。
因为ISO图纸是根据PID图画出来的，所以还会标明对应的PID图纸编号。
1.1.6. 其它信息图纸标题栏有业主方、设计方的企业名字标识，还有设计师和审核工程师的信息。
不再赘述。
1.2. 方向标在图纸左上方有方向标，指向北方。
指向北方的方向标也叫指北针。
图1.3 ISO图形示例1.3. 图形1.3.1. ISO图纸的核心部分就是按照正等轴测投影的原理形成的单线图形，它将管道的组成件成像在投影面上，并标注出主要信息。
轴测图三个坐标轴互成120°。
同标准的正等轴测图略有不同，管道ISO 图纸的各坐标轴伸缩系数是不固定的，它根据图纸布局的具体需要而定，具体长度以尺寸标注为准。
管道ISO 图纸上管线以单线表示，管道走向对照方向标判断，单线上有箭头显示管道内物料或者流体介质的流向。
单线其实就是管道的中心线。
1.3.2. 管道附属的管件、阀门在图纸上都有对应的符号表示，具体要参见图例。
管道焊接点、螺纹连接点、维特利卡槽连接点等接点也用特定的符号在图纸上标示。
1.3.3. 每一段管道或者每一个管件、阀门、支架等管道组成件都赋予了一个数字编号，这个编号是和材料表中的序号对应的，按照编号可以在材料表上查询详细描述。
1.3.4. 图纸分界管道从一个区到另外一个区，在交界处会有详细坐标明确该图纸的截止位置。
截止位置之后的虚线部分表示在与之连接的下一张图纸上。
A. 管道的前后两端与设备接口都用“CONNECT TO ”详细标注出与管道端口连接的设备位号、设备的具体哪一个接口、设备接口的形式、设备接口面中心点的坐标，并用虚线简单画出设备的接口。
为了便于施工人员在施工时容易判断设备接口的具体位置，在接口处标注出距设备接口最近的控制轴线参考点的坐标，标注出距离轴线的距离。
例如：CONN. TO 连接到NOZ. ：DISCHARGE 设备的排放口ITEM ：3420-PUM-083设备位号20’’-150-FFFEWG ：20英寸，强度等级150磅，FLAT FACEFLANGE END WITH GASKET 全平面带垫片法兰接口REFERENCE POINT ：参考点（坐标）图1.5管道同设备连接点示意图图 1.4轴测图坐标轴角度示B.当管道的前后接口是其主管、支管，或者比较复杂的管道分成两张或者两张以上的ISO图时，图纸上会用虚线画出接口之后的部分，用“CONTINUE ON”标注出与其连接的下一张图纸ISO编号、下一张ISO图的管道等级，以及接口断面中心点坐标。
1.3.5.支架的表示方式A.在FLUOR的图纸中，支架分为Pipe anchor、Direction anchor、Pipeguide、Pipe support四种形式，在图纸上有各自对应的符号，对应的符号要参见图例。
B.在FLUOR设计ISO图纸上，需要管道专业安装的支架表示方式一般由上下两个长方框和一个箭头引线组成，必要时，方框下还会有尺寸标注等内容。
∙箭头引线的箭头指向管道支架安装位置的中心点。
引线的尾部是上下两个长方框。
∙上面的方框内标注的是支架在材料表中的顺序号，方框内部内容是是PS*，*号代指数字。
这个同本文1.3.3部分是一致的。
例如9项。
∙下面的方框内标注的是方框的的具体类型及规格。
表现形式是PS-***，***代指支架类型及规格，支架类型需和支架规范对照使用。
SP-50-017，G302型，碳钢材质，螺栓直径0.5英寸。
∙部分支架的长度高度等尺寸，在支架规范里是一个变量，这些尺寸在ISO图纸中方框下部会有详细标注。
例如图1.5中的支架DIM H=100MM H取值100MMDIM L=450MM L取值450MM∙组合支架，某些时候几个类型的支架同时用于同一个位置，形成一个组合支架，在图纸上的表示就是几个支架表示的箭头指向同一位置。
∙某个支架后面标注（REF）表示，和其他管道共用一个支架，而这个支架已经在其它图纸上有显示。
∙如果只有PS标注，表示Existing Steel表示已经有钢结构专业的支架。
1.4. 标注1.4.1. FLUOR设计的管道ISO图纸坐标以米为单位，精确到小数点后3位。
管道直径以英寸为单位，其它所有尺寸度量以毫米为单位。
如无特殊说明坐标和尺寸分界线都是指管道的中心线，尺寸分界线基点都位于接触面上。
1.4.2. ISO图上所有管道组成件的长度都有尺寸标注；管线的起始端点、分支点都有坐标标注；管道标高变化时在管道转弯处有标高标注。
部分有坡度的管道因为可以由标高来控制坡度，图纸上并未标出坡度。
1.4.3. 管线在的前后两端会明确的标示出同下一张图的连接点（详见本文1.3.4）。
1.4.4. 当管线长度超过一根管材的长度时，ISO图纸上已经详细标出了焊接点、卡槽连接点、螺纹连接点的位置，并已经画出了需要的连接件。
1.4.5. 图纸上对于非90°的转弯或者偏移，都会明确标示出转弯角度或者偏移角度。
1.4.6. 阀门的传动轴安装方向在图纸上都有标注，需要注意标注的是阀门的主传动轴方向，不是阀门的手轮方向。
1.5. 材料表1.5.1. 材料表分为6个列，如图1.6。
图1.6材料表示例A.第一列是序号。
这个是同本文1.3.3介绍的编号是对应的。
B.第二列是材料描述。
材料描述包括材料名称、材质、壁厚、压力等级、资质认证等详细信息，能让工程人员准确判断材料种类。
C.第三例是材料制作种类（Fabrication Category）FAS Field assembly materialFFB Field fabricated pipingFSC Field fabricated screwed pipingSSG Field supports&guidesSC1 Piping fabricated material carbon steelSCP Piping fabricated material carbon branch repadsD.第四列是规格，以inch英寸为单位。
E.第五列是商品号（Item Code）。
