作图题图能够形象、直观地反映物理过程和物理现象，揭示事物之间的联系，有助于加深学生对物理现象的理解和认识.作图能提高学生的作图技能，培养学生的空间想象能力和利用图分析解决问题的能力.作图题是中考物理试题中的基本题型，一般是根据题目的要求，作出相应的图像和图线.主要是检查学生运用基本概念和规律进行作图的能力.题型之一光学作图题光学作图题主要包括光的直线传播、光的反射和折射、平面镜成像、透镜对光线的作用等.在近年的中考试题中，光学作图题已成为热点考查的内容之一.作图注意事项：（1）要借助工具作图，作图一定要规范.（2）是实际光线画实线，不是实际光线画虚线.（3）光线要带箭头，光线与光线之间要连接好，不要断开.（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.透镜的作图要熟记三条特殊光线.1.光的反射作图（2014·广州模拟）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线.（保留辅助线）光的反射作图要点：a.物、像关于平面镜对称；b.平面镜是物点和像点连线的垂直平分线；c.反射角等于入射角，法线是反射光线和入射光线夹角的角平分线，且法线与镜面垂直，平面镜成像时，所有反射光线的反向延长线一定经过镜后的像.2.光的折射作图（2013·咸宁）如图所示，两条入射光线（或延长线）分别过凹透镜的光心O和焦点F，分别画出经过凹透镜折射后的光线.凹透镜三条特殊光线的作图：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴.②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点.③过光心的光线经凹透镜折射后传播方向不改变.1.（2014·曲靖）在图中画出光线经平面镜后的反射光线.2.（2014·遵义）小云家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示.请在图中画出物体AB在平面镜中所成的像.3.（2013·辽阳）一条光线射到水面后发生反射和折射，反射光线OA如图所示，请画出入射光线和折射光线的大致方向.4.（2014·南充）如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC 面射出，请画出光束进入玻璃砖和离开玻璃砖后的光线.5.（2014·荆州）将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播并最后射出水面的光路图.(不考虑光在水面处的反射)6.（2014·衡阳）如图所示，一束与水平面成30°夹角的太阳光径平面镜反射后竖直射入井中，在图中画出反射光线和平面镜的位置.7.（2014·菏泽）在如图所示的光路图中，分别填入合适的透镜.8.（2013·营口）完成图中的光路图.9.（2014·凉山）如图所示，已知凸透镜的一条折射光线和一条入射光线，请你对应画出它们的入射光线和折射光线.10.（2014·云南）请根据近视眼的成因和矫正方法，在如图所示的方框内画出矫正所需的透镜并完成光路图.11.（2014·兰州）根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像.12.（2014·聊城）如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S 的像点S′.13.（2014·杭州）如图为发光点S和竖直放置的平面镜的位置情况，在图中用光路图作出发光点S的像点S′.14.（2013·哈尔滨）在碗底放一枚硬币S，向碗里倒水后，会观察到“硬币”上升，如图所示.请将眼睛看到硬币像S′的光路图补充完整.光学作图题答案例1例2针对训练1.2.3.4.5.6.7.8.9.10.11.12.13.14.力学作图题力学作图是中考的常考题型，此类题难度虽然较低，但也会因作图不规范等原因造成失分.考查的内容包括力的示意图作图、杠杆的作图、滑轮组的组装.１.画力的示意图（2014¡¤福州）在图中画出南瓜受到重力G的示意图.画力的示意图时，首先找准受力物体；其次明确要画的力、力的三要素；最后根据力的示意图画法规范作图.2.画杠杆的示意图（2014¡¤滨州）如图所示为钓鱼竿钓鱼的示意图，O为支点，F1表示手对钓鱼竿的作用力，F2表示鱼线对钓鱼竿的拉力，请在图中画出力F1、F2的力臂L1、L2.画力臂时可遵循一下顺序：①先在杠杆示意图上确定出支点；②画出动力作用线和阻力作用线；③最后从支点向力的作用线引垂线.3.组装滑轮组（2013¡¤揭阳）用滑轮组拉出陷入泥中的汽车.在图中画出最省力的绳子绕法.滑轮组绕线时要遵循“偶定奇动”的绕线原则，确定绳子段数的方法有三种：第一种是最省力的绕线，是指从动滑轮上开始绕线；第二种是根据s与h 的关系确定出作用在动滑轮绳子的段数，然后再按照“偶定奇动”的绕线原则进行绕线；第三种是根据F与G的关系确定出作用在动滑轮上绳子的段数，再按照“偶定奇动”的绕线原则进行绕线.1.（2014¡¤自贡）如图所示，物体A在斜面上匀速滑下，请画出物体A所受力的示意图.2.（2014¡¤成都）图中，小球和杠杆都处于静止状态，请作出小球所受重力及线AB对杠杆的拉力的示意图.3.（2014¡¤德阳）如图所示，重为G的小球静止在水中，请画出小球的受力示意图.4.（2014¡¤连云港）如图所示，一箱子放在水平向右匀速行驶的汽车上，请画出箱子受力的示意图.5.（2014¡¤凉山）如图所示的杠杆中，已知动力F1和阻力臂L2，请你作出动力臂L1和阻力F2.6.（2014¡¤遂宁）曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在如图所示位置保持静止，请在图中作出：①拉力F的力臂和拉力F的示意图；②物体所受重力的示意图.7.（2014¡¤酒泉）如图所示是日常生活中常用的一款指甲刀，手柄CBA是___________（填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂.8.（2014¡¤广州）如图是手臂的简化图，手托住重物时，肌肉对前臂的拉力沿图中ab线. （1）在图中画出重物对手的压力；（2）画出肌肉对前臂的拉力方向；（3）画出拉力的力臂.9. 如图是用羊角锤拔钉子的情景.请画出动力F1的力臂L1和羊角锤所受阻力F2的示意图.10. 用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍，请在图上画出绕线的方法.11.（2014¡¤衡阳）如图所示，某人站在A处通过一根绳子和两个滑轮匀速提起物体B，所用F=100 N，物体B重300 N（不计滑轮重和绳重，不计摩擦），画出滑轮组的绕线.力学作图题答案例3例4例5针对训练1.2.3.4.5.6.7.8.9.10.11.电磁学作图题1.家庭电路的连接（2013·四川）用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上.连接家庭电路需考虑用电安全.螺丝口灯泡的螺旋套接线柱应接零线，灯尾接线柱应接火线；开关应接在火线端.2.安培定则的运用（2014·宜宾）请利用图中给出的信息，在图中标出电源的正极、小磁针的S极，并用箭头标出磁感线的方向.安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，已知其中任意两个方向就可以确定第三个的方向.1.（2014·菏泽）根据图示的实物连接图，在方框中画出电路图.2.（2014·泰州）如图是楼梯照明灯的模拟电路.它的要求是，在楼梯的上下两端都能对灯进行控制.请在图上补画连接导线，使之符合这一要求.3.（2013·济宁）小明暑假坐火车去北京，在火车上发现车厢后面有两个厕所，只有当两个厕所的门都关上，车厢指示灯才会发光，指示牌才会显示“厕所有人”字样，提醒旅客两个厕所内都有人.请你把图中各元件符号连接成符合上述要求的电路图.4.（2014·烟台）如图是一个简易“表决器”.“赞成”时，绿灯亮；“反对时”，红灯亮；“弃权”时，绿灯、红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关，表决时，按下哪个按钮，对应的灯就亮；不按时，两灯均不亮.请画出符合要求的电路图.5.将如图所示的电水壶的3条接线按照安全用电的原则对应连接到插头上.6. 要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里如图所示.图甲为实物图，图乙为反面接线示意图.请你帮他将图乙中的电路连接完整，使开关控制电灯，插座又方便其他电器使用.7.（2014·扬州）如图所示，标出磁感线方向和条形磁体的N极.8.（2014·广元）如图所示，如闭合开关，请用箭头符号标出小磁针N极的偏转方向.9.（2014·重庆）根据通电螺线管的南北极，在图中的括号内标出电源的“+”极或“-”极.10.用笔画线，将图中的滑动变阻器连入电路.要求：开关S闭合，滑片P向右滑动时，弹簧测力计的示数变小.11.如图所示，甲、乙两个螺线管靠得很近，串联在同一电路中，请标出螺线管甲的N极和S极.若使两螺线管相互排斥，试在图中画出螺线管乙的绕线方法.12.车辆超载是造成高速公路路面损坏严重的一个重要因素.小明想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为某大桥设计一个车辆超重的报警装置.当车辆超重时，信号灯就发光.请你在图中为他连接好电路.13.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小.白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内.傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作.请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线，连线不能交叉）.电磁学作图题答案例6例7针对训练1.2.3.5.6.7.8.9.21 / 2211.12.13.22 / 22。
2019陕西中考物理新设计三轮题型突破课件题型四作图题类型1
3
二、平面镜作图 方法指导 1．像与物大小相等． 2．物、像到平面镜的距离相等． 3．物和像的连线与平面镜垂直． 4．平面镜所成的像是虚像.
4
三、透镜作图 方法指导 1．过凸透镜焦点的光线经凸透镜折射后平行 于主光轴． 2．平行于主光轴的光线经凸透镜折射后过另 凸透镜 一侧的焦点． 3．过凸透镜光心的光线传播方向不变.
第二部分
专题综合强化
题型四 作图题
ห้องสมุดไป่ตู้

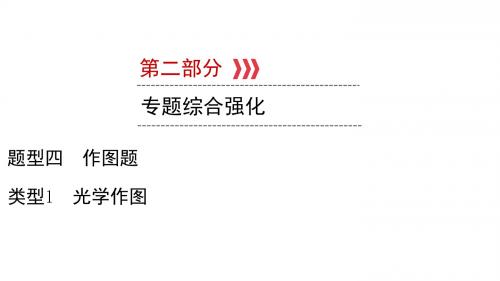

类型1 光学作图
中考题 型 · 精讲
• 一、画光的反射和折射光线
方法指导 第一步：找入射点，入射光线与界面 的交点. 第二步：作法线，过入射点垂直于界 面作虚线.
2
第三步：作光线，在光的反射中，根 据“反射角等于入射角”作反射光 线；在光的折射中，根据“空气中的 角总是大角”作折射光线. 第四步：标角，入射角是入角光线与 法线的夹角；反射角是反射光射与法 线的夹角；折射角是折射光线与法线 的夹角.
5
方法指导 1．入射光线延长线过凹透镜另一侧焦点，则 折射光线平行于主光轴． 2．平行于主光轴的光线，经凹透镜折射后其 凹透镜 折射光线的反向延长线过焦点． 3．过凹透镜光心的光线传播方向不变.
6
中考题 型 · 精练
请点击此处进入WORD文档
7
2019版中考物理一练通第二部分中考题型剖析题型二作图题类型三电学作图试题
种类三电( 磁) 学作图中考解读：陕西中考对电（磁）学作图题考察的主要内容为：（1）电路作图，依据电路图连接实物电路，依据实物图画电路图，依据要求设计电路并画电路图；（2）家庭电路作图；（3）电与磁作图，天然磁体（画磁感线、标磁极）、通电螺线管（已知螺线管绕法和电流方向，标磁极；已知螺线管绕法和磁极，标电流方向或电源正负极；已知电流方向和磁极画螺线管的绕法）。
满分攻略1.实物图与电路图的互画作图技巧：画复杂电路图时要注意并联电路的“分支点”；连结实物电路时除了要注意“分支点”，还要注意“ +”“ - ”接线柱、各电表的量程以及滑动变阻器的连线（“一上一下”和“阻值变化” ）。
2. 家庭电路的连结作图技巧：家庭电路连结主要从安全用电方面考虑，一般考察灯泡和插座的接法，的口诀“火线零线并排走，零线直接螺丝口，火线先接保险盒，经过开关进灯头”座的口诀“左零右火上接地”。
连结灯泡；连结插3.电磁作图作图技巧：抓住“右手螺旋定章”三个重点，①伸出右手，②四指与电流方向一致，③大拇指所指为 N极方向。
满分训练 3.(2018 ·陕西模拟 ) 用下列图所示电路丈量小命题点 1连结实物图和画电路图灯泡的电功率。
1.(2018 ·湖南湘西州中考) 用笔划线取代导线，把下边的实物电路增补完好，使小灯泡L1、L2并联，开关控制两个灯泡，导线不可以交错。
(1) 图甲中只有一根导线连结错误，在连结错误的导线上打“×” ，而后用笔划线取代导线画出正确的连结方法。
2. 在图示的电路中，有两根导线还没有连结，(2) 按图甲中更正后的实物连结状况，在图请用笔划线取代导线补上。
补上后要求：（1）乙虚线框内画出相应的电路图。
灯与滑动变阻器串连；（ 2）闭合开关 S，向命题点 2电路设计作图左挪动滑动变阻器的滑片P, 电流表示数变 4.(2018 ·陕西联考 ) 请你设计一个调光台小。
灯，要求：能够控制台灯的开关、亮暗。
2019陕西中考物理新设计三轮题型突破题型四作图题类型3

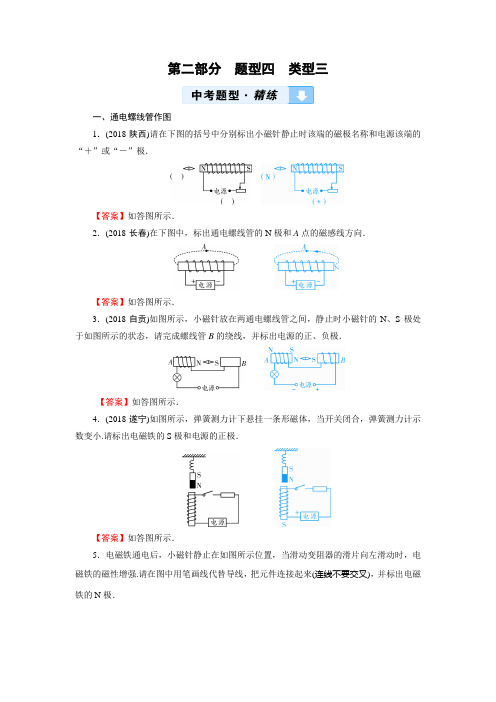

第二部分 题型四 类型三一、通电螺线管作图1．(2018·陕西)请在下图的括号中分别标出小磁针静止时该端的磁极名称和电源该端的“＋”或“－”极．【答案】如答图所示．2．(2018·长春)在下图中，标出通电螺线管的N 极和A 点的磁感线方向．【答案】如答图所示．3．(2018·自贡)如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N 、S 极处于如图所示的状态，请完成螺线管B 的绕线，并标出电源的正、负极．【答案】如答图所示．4．(2018·遂宁)如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小.请标出电磁铁的S 极和电源的正极．【答案】如答图所示．5．电磁铁通电后，小磁针静止在如图所示位置，当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强.请在图中用笔画线代替导线，把元件连接起来(连线不要交叉)，并标出电磁铁的N 极．【答案】如答图所示．二、连接实物电路6．在图中用笔画线代替导线连接好电路.要求：两灯并联，开关同时控制两灯，【答案】如答图所示．7．如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上.补上后要求：闭合开关S，向右移动滑动变阻器的滑片P，电流表示数变小．【答案】如答图所示．8．如图是探究并联电路电流规律的实验.请完成实物电路的连接(其中电流表A1、A2分别测通过R1、R2的电流，A测干路中的电流)【答案】如答图所示．三、其他作图9．(2018·菏泽)设计一个病床呼叫电路.要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃.请在图中连线，形成符合要求的完整电路图．【答案】如答图所示．10．(2018·眉山)根据左侧电路实物图，在右侧方框内画出对应的电路图．【答案】如答图所示．11．(2018·眉山)投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在图中把电路连接完整，要求实现：先断开开关S1，灯泡熄灭，风扇继续转动，再断开开关S2，风扇才停止转动：若只闭合开关S1，灯泡不亮．【答案】如答图所示．。
2018中考物理一轮复习真题练习：考点21电磁铁和电磁继电器

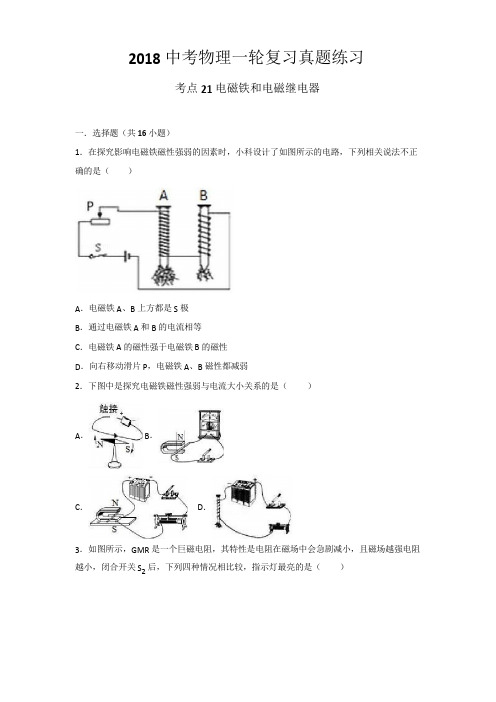

2018中考物理一轮复习真题练习考点21电磁铁和电磁继电器一．选择题（共16小题）1．在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路，下列相关说法不正确的是（）A．电磁铁A、B上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性D．向右移动滑片P，电磁铁A、B磁性都减弱2．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A．B．C．D．3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（）断开，滑片P在图示位置A．S1闭合，滑片P在图示位置B．S1闭合，滑片P在滑动变阻器最右端C．S1闭合，滑片P在滑动变阻器最左端D．S14．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A．线圈的匝数B．电流的大小C．电流的方向D．电磁铁的极性5．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中（）A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱6．许多自动控制的电路中都安装有电磁铁．有关电磁铁，下列说法中正确的是（）A．电磁铁的铁芯，可以用铜棒代替B．电磁继电器中的磁体，可以使用永磁铁C．电磁铁磁性的强弱只与电流的大小有关D．电磁铁是根据电流的磁效应制成的7．小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论探究的是（）A．线圈匝数越多，磁性越强B．线圈电流越大，磁性越强C．拔出线圈中的铁钉，磁性变弱D．改变电流方向，磁场方向改变8．用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，实验电路如图所示．闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素是（）A．线圈匝数B．电流方向C．电流大小D．电磁铁极性9．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A．电磁继电器与发电机工作原理相同B．电磁继电器与电动机工作原理相同C．电磁铁工作时，上端为S极D．当有人闯入保密室时，b灯亮10．如图是“追风者”磁悬浮列车悬浮原理的示意图．该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指（）A．异名磁极相互吸引B．同名磁极相互吸引C．异名磁极相互排斥D．同名磁极相互排斥11．近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响．小明设计一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作．如图是小明还未连接完成的电路，小明接下去的电路连接应该是（）A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接A，N接D 12．如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时（）A．铃响，灯不亮B．铃不响，灯不亮C．铃响，灯亮D．铃不响，灯亮13．如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）A．红灯亮，绿灯灭B．红灯灭，绿灯亮C．红灯亮，绿灯亮D．红灯灭，绿灯灭14．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（）A．都是红灯B．都是绿灯C．分别是红灯、绿灯D．分别是绿灯、红灯15．下列装置中，利用电流的磁效应工作的是（）A．电铃B．小小电动机C．动圈式话筒D．手摇发电机16．如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，下列说法正确的是（）A．电磁铁的磁性因线圈中电流的增大而减弱B．当线圈电流增大到一定值时，电控照相机工作C．当司机闯红灯时，指示灯和电控照相机同时工作D．当线圈电流增大到一定值时，指示灯工作二．填空题（共7小题）17．如图所示，闭合开关，电磁铁通电时，它的上端是（选填“N”或“S”）极，若将滑动变阻器的滑片向左移动．电磁铁吸引大头针的数目．18．如图所示为电话机原理图，当人对着话筒说话时，如果滑动变阻器的滑片向右移动，则听筒电磁铁磁性将（选填“变强”、“变弱”或“不变”），通过导体AB的电流方向为（选填“A到B”或“B到A”）．19．如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯亮；水位达到金属块A时，由于一般的水是，灯亮．20．如图所示是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0阻值减小，定值电阻R两端的电压，同时电磁铁磁性，工作电路接通，灯泡发光，图中电磁铁的上端是极．21．今年5月初，长沙磁浮列车开始试运营，磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的同名磁极相互，列车能够在铁轨上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦．小张同学乘坐列车时看见两旁的树木迅速向南退去，则列车相对地面正在向行驶．22．如图所示是一种温度自动报警器的原理图．制作时，在（选填“煤油”或“水银”）温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连．当温度达倒金属丝下端所指的温度时，电磁铁具有，将衔铁吸引过来，使电铃发出报警信号．23．2016年5月6日，长沙磁悬浮列车开通试运营．磁悬浮列车是根据同名磁极相互的原理来工作的．站台设置安全线是防止列年通过时，人与车之间空气流速大，压强（选塡“大“小”或“不变”），乘客被“吸”而造成安全事故．三．实验探究题（共3小题）24．电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明“电磁铁的磁性强弱与匝数有关”，小美用两个匝数不同的电磁铁（电阻不同）设计了二种连接方式：A．将两个电磁铁直接串联在电路中B．将两个电磁铁直接并联在电路中（1）以上二种设计中，你认为正确的是（2）简述你的理由．25．为探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量很多的大头针、铁钉以及足够长的漆包线为主要器材，进行如图所示的实验，闭合开关后．（1）他将滑动变阻器的滑片向左移动，电磁铁吸引大头针的数量会（选填“增加”、“不变”或“减少”）．（2）由图可知，铁钉的磁性较强．（3）由图可知，甲铁钉钉尖是极．26．图甲为热敏电阻的R﹣t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150欧，当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合，为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源．（1）从图甲中可得50℃时热敏电阻的阻值为欧．（2）恒温箱的加热器应接在A、B端还是C、D端？（3）若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器是否处于工作状态？（4）若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将（选填“变大”“不变”或“变小”）．四．解答题（共1小题）27．如图所示，是一种安全门锁的工作原理示意图．保安室里的工作人员通过开关即可控制安全门锁的开、闭．请你根据示意图，分析安全门锁的工作原理．2018中考物理一轮复习真题练习：考点21电磁铁和电磁继电器参考答案与试题解析一．选择题（共16小题）1．在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路，下列相关说法不正确的是（）A．电磁铁A、B上方都是S极B．通过电磁铁A和B的电流相等C．电磁铁A的磁性强于电磁铁B的磁性D．向右移动滑片P，电磁铁A、B磁性都减弱【解答】解：A、由安培定则可知，电磁铁A的上方为N极，B的上方为S极，故A错误；B、由图可知，电磁铁A和B串联接入电路中，所以电流相等，故B正确；C、电磁铁A和B的电流相同，由图可知A的线圈匝数多于B的线圈匝数，故A的磁性强于B的磁性，故C正确；D、向右移动滑片P，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电流减小，电磁铁A、B磁性都减弱，故D正确．故选：A．2．下图中是探究电磁铁磁性强弱与电流大小关系的是（）A．B．C．D．【解答】解：A、图中是奥斯特实验的装置，说明了电流周围存在磁场，故A不符合题意；B、图中没有电源，但有灵敏电流计，是探究电磁感应现象的装置，故B不符合题意；C、图中有电源，是研究磁场对电流作用的装置，故C不符合题意；D、图中电磁铁和滑动变阻器串联，通过调节滑片改变电路中的电流，即研究电磁铁的磁性强弱与电流大小的关系，故D符合题意．故选D．3．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻后，下列四种情况相比较，指示灯最亮的是（）越小，闭合开关S2断开，滑片P在图示位置A．S1闭合，滑片P在图示位置B．S1闭合，滑片P在滑动变阻器最右端C．S1闭合，滑片P在滑动变阻器最左端D．S1【解答】解：断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I=可知，右侧电路中电流A、S1最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误；时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；BCD、闭合S1当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I=可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确．故选D．4．探究影响电磁铁磁性强弱的因素时，按图所示电路进行实验，观察到电磁铁甲吸引大头针的数目比电磁铁乙多，此实验说明影响电磁铁磁性强弱的因素是（）A．线圈的匝数B．电流的大小C．电流的方向D．电磁铁的极性【解答】解：由图知，甲、乙两线圈串联，所以通过甲、乙两线圈的电流相等；甲的线圈匝数明显比乙的线圈匝数多，实验观察到电磁铁甲吸引大头针的数目比乙多；所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．5．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中（）A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱【解答】解：由图可知，电流从螺旋管的左端流入、右端流出，用右手握住螺旋管，四指指向电流的方向，则大拇指指向右端，所以右端是N极，故AB错误；滑动变阻器的滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，通过电磁铁的电流变小，则在螺旋管的匝数一定时，电磁铁的磁性减弱，故C错误、D正确．故选D．6．许多自动控制的电路中都安装有电磁铁．有关电磁铁，下列说法中正确的是（）A．电磁铁的铁芯，可以用铜棒代替B．电磁继电器中的磁体，可以使用永磁铁C．电磁铁磁性的强弱只与电流的大小有关D．电磁铁是根据电流的磁效应制成的【解答】解：A、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故A错误；B、电磁铁不是永久磁铁，它的磁性的有无跟电流的通断有关，所以电磁继电器中的磁体，不能使用永磁铁，故B错误；C、电磁铁的磁性强弱与电流的大小和线圈的匝数有关，故C错误；D、电磁铁是利用电流的磁效应制成的，故D正确．故选D．7．小明用如图所示的装置探究电磁铁的性质，只用该装置，以下结论探究的是（）A．线圈匝数越多，磁性越强B．线圈电流越大，磁性越强C．拔出线圈中的铁钉，磁性变弱D．改变电流方向，磁场方向改变【解答】解：A、由图可知，两电磁铁串联，通过的电流相同，右边电磁铁线圈匝数比左边电磁铁多，吸引的大头针多，说明右边电磁铁的磁性强；因此用该装置，可以探究“线圈匝数越多，磁性越强”，故A不符合题意；B、由图可知，当向左移动滑片时，连入电路的阻值变小，由欧姆定律可知，电流变大；对同一个电磁铁进行观察，可以发现该电磁铁吸引的大头针数目明显增多，可以探究“线圈电流越大，磁性越强”，故B不符合题意．C、电磁铁中线圈磁场和被磁化的铁芯共同作用形成的一个磁场，若将线圈的铁钉拔出，磁性大大减弱，通过线圈中的铁钉吸引大头针数目的多少，可以探究“拔出线圈中的铁钉，磁性变弱”，故C不符合题意．D、改变电流方向，两个电磁铁仍然具有磁性，仍然可以吸引大头针，不能体现磁场方向的改变，故D符合题意．故选D．8．用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”，实验电路如图所示．闭合开关，发现磁铁A吸引大头针的数目比B多，此现象说明影响电磁铁磁性强弱的因素是（）A．线圈匝数B．电流方向C．电流大小D．电磁铁极性【解答】解：由图知，A、B线圈串联，所以通过A、B的电流相等，A的线圈匝数明显比B 的线圈匝数多．观察到磁铁A吸引大头针的数目比B多，所以此实验说明电磁铁的磁性强弱与线圈匝数有关．故选A．9．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（）A．电磁继电器与发电机工作原理相同B．电磁继电器与电动机工作原理相同C．电磁铁工作时，上端为S极D．当有人闯入保密室时，b灯亮【解答】解：AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误；C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误；D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确．故选D．10．如图是“追风者”磁悬浮列车悬浮原理的示意图．该列车通过磁体之间的相互作用，悬浮在轨道上方，以提高运行速度，这里的相互作用是指（）A．异名磁极相互吸引B．同名磁极相互吸引C．异名磁极相互排斥D．同名磁极相互排斥【解答】解：据图可知，“追风者”磁悬浮列车悬浮是靠异名磁极相吸的原理工作的．故选A．11．近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响．小明设计一种利用电磁继电器来自动控制抽水机工作的电路：当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作．如图是小明还未连接完成的电路，小明接下去的电路连接应该是（）A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接A，N接D 【解答】解：根据题意可知两灯并联连接，要使得电路工作必须电路为闭合电路，故连接如图所示：由此可知M接B，N接D符合要求，故B正确．故选：B．12．如图是温度自动报警器工作电路．在水银温度计上部插入一段金属丝，当温度到达金属丝下端所指示的温度时（）A．铃响，灯不亮B．铃不响，灯不亮C．铃响，灯亮D．铃不响，灯亮【解答】解：温度升高时，水银柱上升，与上方金属丝连通，使左侧形成通路，电磁铁中有电流通过电磁铁吸引衔铁，与下面触点接触，与上面触点断开，灯不亮；与下面触点接触，电铃这部分电路接通，电铃发出报警信号．故选A．13．如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（）LA ．红灯亮，绿灯灭C ．红灯亮，绿灯亮B ．红灯灭，绿灯亮D ．红灯灭，绿灯灭【解答】解：当水位达到金属块 A 时，控制电路接通．电路中有了电流，电磁铁有磁性，向下吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭．与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮．故现象为：红灯亮，绿灯灭．故选 A ．14．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中 L 1、L 2（）A ．都是红灯B ．都是绿灯C ．分别是红灯、绿灯D ．分别是绿灯、红灯【解答】解：由题当车位已停车时，光控开关被遮光而闭合，由图可知，此时左侧控制电路连通，电磁继电器中的电磁铁产生磁性，吸下衔铁，L 2 灯泡电路被接通，所以 L 2 为红灯；当车位未停车时，光控开关有光照而断开，电磁铁中无磁性，弹簧将衔铁拉起，1 电路接通 而发光，所以 L 1 为绿灯．故 ABC 错误，D 正确． 故选 D ．15．下列装置中，利用电流的磁效应工作的是（ ）A．电铃B．小小电动机C．动圈式话筒D．手摇发电机【解答】解：A、图中电铃的主要部件之一是电磁铁，利用了电流的磁效应，故A符合题意；B、电动机是利用了通电导体在磁场中受力的原理制成的，不是利用电流的磁效应，故B不合题意；C、动圈式话筒的工作原理是利用了电磁感应，将声信号变成电信号，不是利用电流的磁效应，故C不合题意；D、手摇发电机是利用了电磁感应的原理制成的，不是利用电流的磁效应，故D不合题意．故选A．16．如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，下列说法正确的是（）A．电磁铁的磁性因线圈中电流的增大而减弱B．当线圈电流增大到一定值时，电控照相机工作C．当司机闯红灯时，指示灯和电控照相机同时工作D．当线圈电流增大到一定值时，指示灯工作【解答】解：（1）只有在红灯亮的期间，光控开关才闭合，若此时车辆违规闯红灯行驶时，会压上压敏电阻，从而使压敏电阻的阻值减小，在电源电压一定的情况下，电阻越小，电流就越大．故A错误；（2）电磁铁的磁性与电流有关，并且电流越大磁性越强，所以电磁铁的磁性会增强．当电流增大到一定程度时，电磁铁会将衔铁吸下，使其与触点2接触，与触点1断开，导致了指示灯不工作，电控照相机所在的电路接通，照相机会对违规车辆进行拍照．故B正确，CD 错误．故选B．二．填空题（共7小题）17．如图所示，闭合开关，电磁铁通电时，它的上端是S（选填“N”或“S”）极，若将滑动变阻器的滑片向左移动．电磁铁吸引大头针的数目增多．【解答】解：（1）由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向下握住电磁铁，所以下端为N极，钉帽一端的磁极为S极．（2）滑动变阻器的滑片P向左移动时，连入电路的电阻变小，电路中的电流变大，电磁铁的磁性增强，电磁铁吸引的大头针数目将增多．故答案为：S；增多．18．如图所示为电话机原理图，当人对着话筒说话时，如果滑动变阻器的滑片向右移动，则听筒电磁铁磁性将变强（选填“变强”、“变弱”或“不变”），通过导体AB的电流方向为A到B（选填“A到B”或“B到A”）．【解答】解：（1）当滑动变阻器的滑片向右滑动时，滑动变阻器接入电路电阻变小，电路中电流变大，电磁铁的磁性变强；（2）由图可知，通过导体AB的电流方向为从A到B．故答案为：变强；A到B．19．如图所示是一种水位自动报警器的原理图．水位没有达到金属块A时，灯L1亮；水位达到金属块A时，由于一般的水是导体，灯L2亮．【解答】解：当水位下降没有达到金属块A时，使控制电路断开，电磁铁失去磁性，弹簧拉着衔铁使动触点与上面的静触点接触，工作电路接通，则L1亮．当水位上涨时，水与金属A接触，由于水是导体，使控制电路接通，电磁铁吸引衔铁，使动触点与下面的静触点接触，工作电路接通，则L2灯发光．故答案为：L1；导体；L2．20．如图所示是某宾馆走廊廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R阻值减小，定值电阻R两端的电压增大，同时电磁铁磁性增强，工作电路接通，灯泡发光，图中电磁铁的上端是S极．【解答】解：该自动控制电路的光敏电阻R与定值电阻R串联，当人靠近到一定距离时，阻值减从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R小，分的电压减小，电路电流变大，电磁继电器磁性增强，衔铁被吸下灯泡发光；电源左端是正极，因此电磁铁的下端是电流流进端，根据安培定则，右手四指顺电流方向握住螺线管后，大拇指指向下端，为N极，则上端是S极．故答案为：增大；增强；S．21．今年5月初，长沙磁浮列车开始试运营，磁悬浮列车是在车厢和铁轨上分别安放磁体，并使它们的同名磁极相互排斥，列车能够在铁轨上方几厘米的高度上飞驰，避免了来自车轮与轨道之间的摩擦．小张同学乘坐列车时看见两旁的树木迅速向南退去，则列车相对地面正在向北行驶．【解答】解：（1）磁悬浮列车是在车厢和铁轨上分别安放磁体，由于它们的同名磁极相互排斥，从而使得接触面彼此分离，达到了减小车轮与轨道之间摩擦力的目的；（2）小张乘坐列车时看见路旁的树木向南边退去，即树木是向南运动的，这是以列车（或小张）为参照物；如果以地面为参照物，则列车正在向北运动．故答案为：排斥；北．22．如图所示是一种温度自动报警器的原理图．制作时，在水银（选填“煤油”或“水银”）温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连．当温度达倒金属丝下端所指的温度时，电磁铁具有磁性，将衔铁吸引过来，使电铃发出报警信号．【解答】解：因为水银是导体读图可知，当温度升高到达某一温度时，水银柱升高到与上端的金属丝相连，从而使左侧电路连通，电磁铁获得磁性，吸引簧片使右侧电路连通，电铃就响起来了．故答案为：水银；磁性．23．2016年5月6日，长沙磁悬浮列车开通试运营．磁悬浮列车是根据同名磁极相互排斥的原理来工作的．站台设置安全线是防止列年通过时，人与车之间空气流速大，压强小（选塡“大“小”或“不变”），乘客被“吸”而造成安全事故．【解答】解：为了让车悬浮，故磁悬浮列车是根据同名磁极相互排出的原理来工作的；人离列车太近时，高速列车行驶过程中，使人和列车之间的空气流动速度加快，压强变小，人外侧的压强不变，人在内外压强差的作用下，被压向列车出现事故，因此为了防止事故的发生，所以站台必须设置安全线．故答案为：排斥；小．三．实验探究题（共3小题）24．电磁铁的磁性强弱与它的匝数和通过它的电流有关．为了证明“电磁铁的磁性强弱与匝数有关”，小美用两个匝数不同的电磁铁（电阻不同）设计了二种连接方式：A．将两个电磁铁直接串联在电路中B．将两个电磁铁直接并联在电路中（1）以上二种设计中，你认为正确的是A（2）简述你的理由串联电路中，各处的电流是相同的，即通过两个电磁铁的电流相同．【解答】解：为了证明“电磁铁的磁性强弱与匝数有关”，应控制通过两电磁铁的电流相同，改变线圈的匝数；（1）A是正确的连接方式；。
(完整word版)2018年初中物理家庭用电作图题中考真题(三)
(完整word版)2018年初中物理家庭用电作图题中考真题(三)亲爱的读者：本文内容由我和我的同事精心收集整理后编辑发布到文库，发布之前我们对文中内容进行详细的校对，但难免会有错误的地方，如果有错误的地方请您评论区留言，我们予以纠正，如果本文档对您有帮助，请您下载收藏以便随时调用。
下面是本文详细内容。
最后最您生活愉快 ~O(∩_∩)O ~2018年6月6日初中物理家庭用电作图题中考真题61-66一、作图题（共6题；共30分）1.（2015•天门）如图1所示，是小明同学跳远运动中助跑腾空后的情景，忽略空气阻力，请画出小明此时所受力的示意图．如图2所示，是家庭电路的一部分．请你按照安全用电原则在虚线框内分别填上电灯和开关的元件符号；并用笔画线代替导线，将准备接大功率用电器的插座接入家庭电路中．2.（2015•莆田）请将图中的电灯和控制电灯的开关正确接入家庭电路中．3.（2015•鄂州）图甲所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．4.（1）完成图（1）中的光路。
（2）画出图（2）中物体A所受的重力和A对B的压力。
（3）在图（3）中将灯泡和控制灯泡的开关正确连入家庭电路中。
图（1）图（2）图（3）5.（2分）图甲是某宾馆床头上的开关示意图，图乙是其控制的电路，其中S1为旋钮开关，单独控制台灯的通断与亮度；S2为单独控制电视插座的开关，请在图乙中将电路图连接完整，要求符合安全用电的原则6.小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯。
他打算把这两盏灯并联，用一个普通的拉线开关来控制。
但接完后，合上闸刀开关，发现壁灯亮顶灯不亮。
他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状。
2019中考物理复习备考电、磁作图题专题汇编
2019中考物理复习电、磁作图题专题2、请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图。
3、在如图所示的电路中，以笔线代替导线，补两根导线，要求：①电键S闭合后，小灯才能发光。
②向左移动滑动变阻器的滑片P，小灯泡L亮度不变；电流表的示数变大。
4、如图所示家庭电路，开关S1同时控制吊灯L1、L2和L3；电路中还有一个带有开关的插排，其中S2控制两孔插座、S3控制三孔插座。
用笔画线表示导线，将它们连入电路。
5、如图所示的是未连接完整的测量“小灯泡电功率”的实验电路，请你用笔画线代替导线将实物电路连接完整（要求：滑片P向右移动时，小灯泡变亮）6、如图所示，通过L1的电流为0.48A，通过L2的电流为0.71A．要求：①灯L1、L2并联，电流表A1测L1的电流，电流表A2测干路的电流。
请用笔画线代替导线把实物连接起来，导线不能交叉。
②根据你连接的实物图在方框中画出对应的电路图。
7、在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。
要求：①闭合电键S后，向左移动滑动变阻器的滑片P，小灯变暗；②电压表测量滑动变阻器两端的电压。
8、请根据图中的实物图画出电路图。
9、据实物图画出相应的电路图9、按要求设计电路。
要求：（1）只闭合开关S1，两灯L1、L2都亮；（2）只闭合S2，两灯L1、L2都不亮；（3）开关S1、S2都闭合，L1、不亮，L2亮。
10、根据如图所示的实物连线图，画出对应的电路图。
（要求连线要横平竖直，尽量使电路图简洁美观）。
11、如图所示，根据电路的方向，在空缺处正确填上电源和电流表、开关。
12、请在图中两个虚线方框内画出干电池和电压表的元件符号，闭合开关S后，使小灯泡L1和L2组成串联电路。
13、请在图中用笔画线代替导线按要求连接电路并在虚线框内画出电路图要求：（1）开关同时控制两盏电灯；（2）电灯L1、L2并联；（3）电流表测通过两灯的总电流；（4）所画导线不能交叉。
14、科研人员制成“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）。
中考物理重难点21 作图专题三 电磁学作图-热点题型(原卷版)
热点题型专练重难点21 作图专题（三）——电磁学作图【解题思路】1.电路设计图例1.（2019成都）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）.【答案】B【简析】不同病人对应不同灯泡，病人之间互不影响，开关之间应该并联；电铃起提醒作用，需要连接在干路上。
【解题指导】电路设计类作图题求解的一般思路：先看题目要求，再分析提供的设计图，全部符合要求才可以。
对于没有提供选项的，可以参考下面的一些经验:（1）某个用电器需要多个电键来同时控制，这些电键一般串联。
如保险柜的钥匙问题；声光控路灯问题。
（2）电器需要各自独立工作，一般要并联。
如门卫室前后门问题。
（3）电键与用电器串联和并联时的作用效果刚好相反，灵活运用。
如对部分电路需要短路的问题。
（4）巧用单刀多掷电键。
2.电路连接图例2.（2019湖南湘潭）（改编）在“测量电阻“的实验中，设计了如图所示的电路图。
请根据电路图，用笔画线代替导线将图中的器材连接成完整电路。
【答案】【简析】根据电路图，它们是串联，将电压表放最后，从电源正极开始，依次连接，最后将电压表再接入即可。
【解题指导】（1）首先分析清楚电路的连接方式，如果是串联，从电源正极，按照电流方向依次连接，一般将电压表最后单独连接，使连接简单化些。
（2）对于并联电路，先找出最长的支路，按照串联电路连接方法连接，再将其余支路连入，注意干路的分支处。
（3）滑动变阻器要一下一上的连入，对于要求要向那边滑动，电阻变大变小的情形，我们只需关注下端接线柱。
滑片越靠近下端的接线柱，连入电路的阻值越小。
（4）从某个接线柱流入，又从该接线柱流出的，电流不过该用电器。
（5）电表的连接要注意正负接线柱，正接线柱与电源正极连接，负接线柱与电源负极连接，注意量程的选择。
3.电磁作图例3.（2019山东菏泽）用箭头标出图中通电螺线管在A点产生的磁场方向。
【答案】【简析】磁体周围的磁感线从N极出发回到S极。
2021年陕西省物理中考专题复习课件 电磁学作图
6. 请在电路图中补画一根导线，使卧室灯 L1 和客厅灯 L2 都能独立工作． 【答案】如答图所示
五、通电螺线管作图 7. 请在图中用箭头标出磁感线的方向并将处于静止状态的小磁针 N 极涂 黑． 【答案】如答图所示
8. (2020·铁一中三模)请正确画出图中通电螺线管上导线的绕法，并标出 通电螺线管的 N、S 极． 【答案】如答图所示
电磁学作图
中考专题 精讲
一、连接实物电路
如图所示是“探究电流与电压关 系”的实验电路，请你以笔画线代 替导线，完成实物电路的连接(要 求：滑动变阻器接入电路中的阻值 最大)．
【答案】如答图所示
方法指导
第一步：分析电路中各用电器的串、 并联关系，各电表的作用及每个沿电流的方向从电源正极 开始连接，最后回到电源负极． 第四步：先连接串联电路，再连接 并联电路.
【答案】如答图所示
二、根据实物图画电路图 3. 如图所示，根据实物图，在方框内画出相应的电路图． 【答案】如答图所示
三、根据电路图连接实物图 4. 请按图甲所示的电路把图乙所示的实物电路连接起来(通过 L2 的电流 不超过 0.6 A)．
甲
乙
【答案】如答图所示
四、家庭电路作图 5. (2020·高新一中四模)如图，按安全用电原则连接，将插座连入电路， 开关只控制螺口灯泡． 【答案】如答图所示
二、通电螺线管作图
根据通电螺线管的 N、S 极和磁感线形 状，在图中标出磁体 A 的 N 极、磁感 线方向(任选一根标出即可)、小磁针的 N 极和电源“＋”“－”极．
【答案】如答图所示
作图关键点
1．磁体磁极判断：同名磁极相互排斥， 异名磁极相互吸引． 2．磁感线方向判断：在磁体外部磁感 线的方向是从 N 极出发回到 S 极的． 3．小磁针 N 极判断：与该点磁感线的 方向一致． 4．通电螺线管 N 极判断：安培定则， 用右手握住通电螺线管且四指指向电 流方向，则大拇指指向为 N 极方向． 5．电源正负极的判断：在电源外部， 电流从电源的“＋”极流出，流向电 源的“－”极.
中考物理二轮专题突破：经典电磁学作图题
2018中考物理专题复习：经典电磁学作图题1．（2017•黔西南州）请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。
2．（2017•兰州）根据电路图，以笔画线代替导线连接实物电路。
3．（2017•新疆）如图请根据电路图1，用笔画线代替导线来连接实物图2．（注意导线不允许交叉）4．（2017•扬州）如图，使用笔画线代替导线完成电路。
要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉。
4题 5题5．（2017•曲靖）将图中电路连接完整，要求：滑动变阻器的滑片向右滑动时，灯泡亮度增加。
6．（2017•贵阳）如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。
要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择。
6题 7题 8题7．（2017•淄博）如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路。
8．（2017•绥化）如图是简化了的冰箱的电路图，请在相应的位置填上所缺的电路元件符号。
9．（2017•广东）小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成如图的电路。
9题 10题 11题10．（2016•贵阳）如图所示，是一个未完成的实物电路，请示根据要求，用笔画线代替导线，完成电路连接。
要求：小灯泡L1、L2并联，滑动变阻器只控制L2的亮度，电流表测量干路上的总电流，导线不能交叉。
11．（2017•内江）请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图所示的虚线方框内画出电路图。
12．（2017•六盘水）如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你将它们分别正确的接入电路中。
13．（2017•营口）小丽家中有一盏用声控开关和光控开关控制的电灯，电灯在光线昏暗并且有人经过时才发光，可以达到方便节电的目的，同时由于有不固定的家用电器，需接入一只三孔插座，请将如图所示的原理图连接完整。
