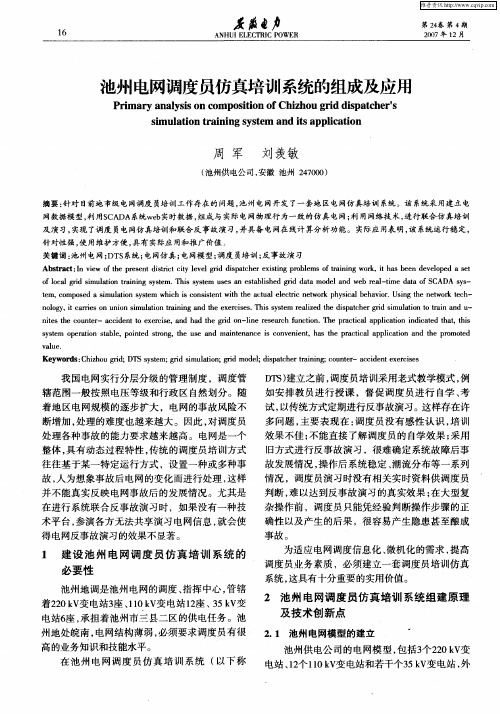

池州电网调度员仿真培训系统的组成及应用
我 国 电网实行 分层 分级 的管 理制 度 ，调 度管 辖 范 围一般 按照 电压 等级 和行政 区 自然 划分 。随
Ｄ ） 建立 之前 ， 调度 员培训 采用 老式教 学模式 ， 例 如 安排 教 员 进行 授 课 ，督 促 调 度 员进 行 自学 、 考
着 地 区 电网规模 的逐 步扩 大 ，电 网的事 故风 险不 断增加 ， 处理 的难 度也 越来 越大 。因此 ， 对调 度员
及演 习， 实现 了调度员电网仿真培训和联合反事故演 习， 并具备 电网在线计 算分析功能。 实际应用表 明， 系统运行稳定 ， 该 针对性强 ， 用维护方便 ， 使 具有 实际应 用和推广价值 。 关键词： 池州电网； Ｔ 系统； Ｄ Ｓ 电网仿真 ； 电网模 型； 调度 员培训 ； 反事故演习
Ａｂ ｔ ａ ｔ Ｉ ｉｗ ｏ ｅ ｐ ｅ ｅ ｔｄ ｓ ｃ ｉ ｅ ｅ ｒｄ ｄｓ ａｃ ｅ ｘｓｉｇ ｐ ｏ ｌ ｍｓ ｏ ａ ｎｎ ｏ ｋ ｔｈ ｓ ｂ ｅ ｅ ｅｏ ｅ ｅ ｓ ｒ ｃ ：ｎ ｖｅ ｆｔ ｒ ｓ ｎ ｉｔ ｔｃｔ ｌｖ ｌｇ ｉｐ ｔｈ ｒｅ ｉ ｎ ｒ ｂ ｅ ｆｔ ｉ ｉ ｇ ｗ ｒ ，ｉ ａ ｅ ｎ ｄ ｖ ｌ ｐ ｄ ａ ｓ ｔ ｈ ｉ ｒ ｙ ｉ ｔ ｒ ｏ ｃ ｌ ｆｌ ａ ｏ ｄ ｓｍｕ ａｉ ｎ ｔａｎ ｎ ｙ ｔｍ． ｈ ｓ ｓ ｓｅ ｕ ｅ ｎ ｅ ｔｂ ｉ ｅ ｄ ｄ ｔ ｄ ｌａ ｄ ｗ ｂ ｒ ａ－ ｉ ａａ ｏ Ｃ ｉ ｌｔ ｒ ｉ ｉ ｇ ｓ ｓ ｏ ｅ Ｔ ｉ ｙ ｔ ｍ ｓ ｓ ａ ｓａ ｌ ｈ ｄ ｓ ａ ａ ｍｏ ｅ ｎ ｅ ｅ ｔ ｌ ｍｅ ｄ ｔ ｆＳ ＡＤＡ ｓ ｓ ｙ －
周 军 刘 羡敏
（ 池州供 电公司 ， 安徽 池州 ２７ ０ ） ４ ００
调度自动化系统介绍PPT课件(PPT47页)
调度自动化功能简介
电网调度自动化功能分低、中、高三档 低档：SCADA 中档：SCADA+AGC/EDC 高档：SCADA+AGC/EDC+SA(总称EMS) 网、省两级调度自动化系统应根据调度职责范围逐步实现
以下总体功能：数据采集和监控，自动发电控制和经济调 度，实用安全分析，计算机通信。
安全监控(SCADA)是指信息收集、处理和控制的自动 化系统，通过人机系统的屏幕显示(CRT)和调度模拟 盘，对电网运行进行在线的安全监视，并有越限告警、 记录、打印制表、事故追忆、本系统自检，远动通道 状态的监测等功能。对电网中重要断路器进行遥控， 对变压器分接头、调相机及电容器等无功功率补偿设 备进行自动调节或投切，实现电压监控。
EDC 经济调度控制, 用以确定最经济的发电调度以满足给定的负荷水平。 SA 安全分析 VQC 电压无功控制
主网系统
调度员工作站
大屏幕 模拟 投影 屏
SCADA服务器
HIS服务器
磁盘 阵列
PAS服务器
打印机
骨干交换机
报表工 维护工 作站 作站
前置服务器
网络 GPS
① 2台SCADA服务器用于完成数据的接收，规约的解释，SCADA计算和越限、 变位处理等。
控制系统 PAS(Power Advance Software)电力系统基本应用和电力高级应用软件 AGC 自动发电控制,它是能量管理系统（EMS）的重要组成部分。按电网
高度中心的控制目标将指令发送给有关发电厂或机组，通过电厂或机组的 自动控制调节装置，实现对发电机功率的自动控制。。
DTS(Dispatcher Training Simulator System )调度员培训仿真系统 MIS(Management Information System)管理信息系统 DMIS(Management Information System)调度管理信息系统
DTS系统在电网调度中的应用
ｌ 数 日时ｔ 术
应研究
ＤＴ Ｓ系统在 电网调度 中的应用
钟 慧 昆
（ 贵州大学 贵州贵阳 ５ ５ ０ ０ ２ ５ ）
摘 要： 电网结构 的 日趋复 杂对电 网的安 全性也提 出更高的要 求。 调度 员作为 电网运行操作与 事故处理的指 挥者， 如何 快速提 高 自身技 术水平和反 事故处理 能力， 以适 应电力企业发展 的需要， 是 必须重视的 问题 。 随着计算机技术 的发展 拙 现 了专 门用于培训 电网调度 员的计 算机 数字仿真 系统（ Ｄ Ｔ Ｓ ） ， 作为 与调度 自动化 相结合 的产 物， 以具有 真 实性 和 实时性 的优 点， 越 来越 广泛地应 用 于各 网省地 调的调度 员培训 工作 中。
关键 词： ＤＴＳ结 构 功能 中图分 类号＂ Ｔ Ｍ７ ６ ９
文献 标识码 ： Ａ
文章编号 ： １ ０ ０ ７ — ９ ４ １ ６ （ ２ ０ １ ６ ） １ ２ — ０ ０ ４ ７ 一 Ｏ １
（ ３ ） 教员监控 子系统 ： 包括教案编制 、 故 障设置 、 学员操作监控和 培训流程控制等 。 教员机Ｄ Ｔ Ｓ 系统 中设备操作主要包含有参数检索 、 变位操作 、 故障设置 、 故 障解除、 继 电护查询及设置、 保护故障设置、 保护二次回 路故障、 重合闸查询及设置 、 同期装置操作 、 旁路代路操作、 综合令操 作及定值保护查询、 遥控遥调 、 出力调整等， 这些操作均可通过设备 菜 单 轻松 实现 。 教员机主要进行教案编制和反事故演习的故 障设置， 也可作学 员 自学培训 使用 。 培 训过程 中教员机 可以执行学员下达 的各 项指 令。 在教员机Ｄ Ｔ Ｓ 系统上统计信息的操作信息表 中监控 到学员进行 的一系列操作 ， 还可 以在 事故情 况表 中对照故 障点位置 、 保护 动作 ２ Ｄ Ｔ Ｓ 的 用途 逻辑及开关跳闸行为 ， 掌控整个培训的流程 ， 其间也可 以根据学 员 继续和插入事件 。 主要 用于电网调度员的培训 ， 可以实现模拟现场操作和反事故 的被演情况暂止 、 培训结束后Ｄ Ｔ Ｓ 系统可 以将整个培训过程保存下来 ， 还能通过 演 习， 也可用于运方专业 的潮流计算分析和断面控制等 。 快照演示实现对培训过程进行反演 。 教员可以根据培训的总体情况 ３ Ｄ Ｔ Ｓ 的 设计 原 则【 １ 】 对学 员进行考评打分。 最后教员可以将所选的整个培训过程和打分 （ １ ） 实用性 ： 满足调度员实 际工作需求 ， 包括正常运行操作和事 结果生成一个培训报告， 以文本 的形式保存或打 印归入培训档案中。 故处 理。 ‘ Ｄ Ｔ Ｓ 各模块关系／ ３ － １ （ ２ ） 真实性 ： 提供真实 的操作环境 ， 而调度培训过程 中调度 员面 ６ 对 的 只是 仿 真 电 网 ， 电 网状 态 的变 化 是通 过模 拟操 作 、 电 网相 关 计 Ｄ Ｔ Ｓ 主要 包括９ 大模块 ： 动态频率／ 潮流模块 、 保 护 自动装置模 块、 画面 响应监控模块 、 事件信息管理模块 、 数采仿真模块 、 快照评 算及 继电保护 逻辑 判别 仿真 而来的。 估模块 、 初始化模块 ， 保护参数录入模块。 （ ３ ） 先进性 ： 先进 的硬 软件平台和先进的仿真技术 。 其 中初始化模块和保护参数录入模块均属于非常驻模块进程 ， ４ Ｄ Ｔ Ｓ 的培 训 方 式 即它们都是在某一状 态下只需要 执行一次 的模块 ， 而潮流模块 、 保 主要分为教员机 自学培训 、 调度员技能考核和反事故演习三种 护 自动装置模块、 画面响应监控模块 、 事件信息管理模 块、 数采仿真 方 式。 模块都属于常驻模 块进程 ， 即它们都是在某一状态下要循环运行的 模块进程 。 下图１ 为Ｄ Ｔ Ｓ 各 子模 块关系图。 ５ Ｄ Ｔ Ｓ 的结 构【 ２ － ３ 】 以培训状态为例 ， 调度 员在培训 时面对 的是一个仿真 电网 ， 教 主 要 由三 部 分 组 成 ： ， 员操作、 学员操作指令都送到事件信息管理模 块 ， 然后对 电网模型 （ １ ） 电网仿真子系统 ： 频率计算 、 动态潮流计算 、 继 电保护及安 自 做出调整， 动态 频率 模块 和潮流模块对所下达 的指令进行仿真 ， 得 装置仿真 等 ； 到新 的 电 网状 态 ， 这 些状 态信息 送入 数 采仿 真模 块 ， 经过 处理 （ ２ ） ｓ Ｃ Ａ ＤＡ／ Ｅ Ｍｓ 仿真子系统 ： 包括 日常 工作 中所使的Ｅ ＭＳ 系 （ ＲＴ Ｕ、 通道处理等） ， 把量测数据送入学员控 制中心模块 ， 提供给调 统 中的各 项功 能使 用 ； 度员新的 电网状态信息。
远程模式的500kV变电站仿真培训系统
培 训 结果 ， 主要 是学员 的操 作步 骤 记 录反 馈给 服务 能 。 工程 师站还 应能 够在保 证 整个 仿真 系统安 全 的 器， 数据 流量相 对 比较 小。由于 目前 所有 的５ ０ Ｖ变 情况 下访 问互联 网， ０ｋ 以方便地 和外界 交换信 息。 电站 中都 已经 装设了 系统 的 内网 ， 据通 信 可 以在 数
工程 造价低 、 行费用低且维护工作 量小， 运 行， 因此提 高变 电站运 行人 员的操 作 能 力是 电力 系 空间小、
统 安 全可靠运 行 的重要影 响因素 。 电站仿 真 培训 易于扩充 ， 是直观性较差 、 场感不够强 。 变 但 现
系统 的出现 ， 提高了变电运 行人 员的 业务水平， 培养
电站仿真 培训的要求 。 主要部 分说明如下 ： 括： 仿真 时 间控 制 、 仿真培 训进程 控制 功能 、 训教 培
案生 成功 能、 训指导评 价功能 。 培
１ 据库服 务器 ． 数
负责 整个 电气 网络模 型 的运 行 ， 服务 器 主 要装
５学员 站 ．
按 需 运行 各 仿真 软件 ， 受教 员站监 控命 令和 接
人员的培训 ， 有效 的利用了变 电站仿真培训 系统 。
电站仿真培训成 为可能。
二． 系统分析
目前 国内的各种变 电站仿 真 培训 系统 ， 按照传
三． 结构设计
远 程模 式 的变 电站仿真 培训 系统 结构 图如 图ｌ
统模 式可 以分 为三种 ： 物理 盘 台的变 电站仿真 培 所 示 。 带 服务 器和 工程 师站 设 置在 培训 中心 ， 本地 在
目前 ， ０ ｋ ５ ０ Ｖ变 电站 地 理位 置分 散 ， 员相 对 人
蒙西电网调度培训与仿真系统(DTS)的开发与应用
蒙西电网调度培训与仿真系统(DTS)的开发与应用
杨林绪;吴晓明;侯佑华
【期刊名称】《内蒙古电力技术》
【年(卷),期】2004(22)2
【摘要】介绍了蒙西电网调度培训与仿真系统(DTS)的组成,包括软件系统的模型建立,硬件的配置,以及DTS系统应用中存在的优、缺点.
【总页数】3页(P16-17,19)
【作者】杨林绪;吴晓明;侯佑华
【作者单位】内蒙古电力中心调度所,内蒙古,呼和浩特,010020;乌兰浩特燕贺公司,内蒙古,乌兰浩特,137000;内蒙古电力中心调度所,内蒙古,呼和浩特,010020
【正文语种】中文
【中图分类】TM743
【相关文献】
1.电网调度员培训仿真系统（DTS）的应用分析 [J], 王旭
2.电网调度自动化(DTS)仿真系统 [J], 沈华
3.电网调度员培训仿真系统(DTS)中数据、图形一体化CAD系统的开发 [J], 李海伟;李建华;张勇
4.盐城电网电力调度员培训仿真系统(DTS)的开发与应用 [J], 张永丰
5.地区电网调度员培训仿真系统的开发与应用 [J], 陶文伟;黄天戍;徐旭辉;秦建光因版权原因，仅展示原文概要，查看原文内容请购买。
电力调度自动化维护员试题与答案
电力调度自动化维护员试题与答案一、单选题（共38题，每题1分，共38分）1.集成电路型、微机型保护装置的电流、电压引入线应采用屏蔽电缆，同时( )。
A、电缆的屏蔽层应在开关场和控制室两端可靠隔离B、电缆的屏蔽层应在控制室可靠接地C、电缆的屏蔽层应在开关场和控制室两端可靠接地D、电缆的屏蔽层应在开关场可靠接地正确答案：C2.以下关于误码率的描述中，说法错误的是( )。
A、在数据传输速率确定后，误码率越低，传输系统设备越复杂B、如果传输的不是二进制码元，要折合成二进制码元计算C、数据传输系统的误码率必须为0D、误码率是指二进制码元在数据传输系统中传错的概率正确答案：C3.UPS电源所配的电池一般为( )。
A、开放型液体铅酸电池B、铬镍电池C、免维护阀控铅酸电池D、锂电池正确答案：C4.当路由器接收的IP报文的MTU大于该路由器的最大MTU时，采取的策略是( )。
A、丢掉该分组B、像源路由器发出请求，减少其分组大小C、将该分组分片D、直接转发该分组正确答案：C5.OSI模型的( )完成差错报告、网络拓扑结构和流量控制的功能。
A、网络层B、物理层C、数据链路层D、传输层正确答案：C6.计算机内存储器分为随机存储器和只读存储器，只读存储器的英文缩写是( )。
A、CPUB、EPRAMC、RAMD、ROM正确答案：D7.TCP和UDP的一些端口保留给一些特定的应用使用。
为HTTP协议保留的端口号为( )。
A、TCP的25端口B、TCP的80端口C、UDP的25端口D、UDP的80端口正确答案：B8.交换机工作在OSI模型的哪一层（）。
A、网络层B、应用层C、数据链路层D、物理层正确答案：C9.若正弦交流电压的有效值是220V，则它的最大值是（）。
A、440B、380C、311D、242正确答案：C10.( )协议负责将MAC地址转换成IP地址。
A、ARPB、RARPC、TCPD、UDP正确答案：B11.计算机操作系统是一种( )。
DR-OTS调度智能防误仿真系统功能说明
电网调度智能防误仿真系统功能说明常州东瑞电力软件有限公司2009年10月1系统简介系统主要由PAS、操作仿真和智能操作票子系统组成。
PAS特指调度自动化系统应用软件中的网络拓扑、状态估计和调度员潮流；操作仿真子系统是以一次接线图的形式，采用全网拓扑和潮流计算技术，实现调度全部操作的仿真、误操作识别报警、网损计算分析、事故处理和调度员培训仿真（DTS）等功能；智能操作票子系统主要包括拟票审核预令和监护执行功能模块，实现了调度操作票“拟票－审核－预令－监护－执行”的全过程计算机管理，系统能够智能辨识操作票中调度操作指令（一次及二次设备）并在防误仿真系统中自动演示。
具有以WEB方式预发操作指令、操作统计、输出到EXCEL、图形打印等功能。
此外，软件将10kV配网与主网有机结合，配网系统由单线图、站所图（开关站、开闭所、小区变、环网柜）、系统图等组成。
同样具有模拟操作生成操作指令和防误功能，并具有配网重要用户失电提示、同杆双回线路检修提示、联络开关热倒提示、小发电线路停电提示等实用功能。
当前，大部分变电站已装有“五防”系统辅助变电操作人员安全操作，“五防”系统在变电安全中发挥了非常重要的作用。
与此形成鲜明对比的是，调度担负着保证所辖电网安全、可靠、经济运行的重要责任，却一直没有一套有效的操作票辅助管理工具。
为了保证操作票的正确性，调度员在拟票、审核等环节需要消耗大量的时间和人力，而日益增多的管辖设备及日益复杂的运行方式，使得调度员仅凭经验和判断难以杜绝误调度事故的发生，尤其在电网发生事故时，由于受心理紧张、外部干扰和技术水平等主客观因素影响，调度员极易出现思路混乱等情况，加大了安全风险。
开发一套具有操作仿真、误操作识别、操作票全过程管理的系统，能够显著提高工作效率、有效防止调度误操作、辅助调度员正确处理各种事故，对保障电网的安全稳定运行具有十分重要的现实意义。
2 系统结构2.1 系统软件结构防误仿真系统 智能操作票系统 图模编辑系统 数据库（SQLServer 、Oracle 、DB2等）操作系统（Windows 2000/2005 / XP ）系统软件结构示意图如上图所示，系统主要由调度操作防误仿真系统、智能操作票系统、图模编辑系统和其它辅助系统组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第５期（总第１ ３４期）
２００６年１Ｏ月
山 西 电 力
ＳＨＡＮＸＩ Ｅｌ ＥＣＴＲＩＣ Ｐ（）ＷＥＲ
ＮＯ．５（Ｓｅｒ．１３４）
（）ｃｔ．２００６
长治电网调度员仿真培训系统
孙子萍
（长治供电分公司，山西长治０４６０１１）
摘要：为提高电网安全经济运行水平，增加调度值班员和变电值班员的工作经验，结合长治电网
调度员仿真培训系统的实际，ｌ词述了调度员仿真培训系统的概念设计、硬件配置、功能设计及应
用。
关键词：调度员；仿真培训；设计；故障仿真
中图分类号：ＴＰ１８２ 文献标识码：Ｂ 文章编号：１６７１—０３２０（２００６）０５—００６１—０２
随着电力系统的发展，对电力系统的运行进行
监控调度工作，变得越来越复杂。我们知道电网安
全经济运行水平，在很大程度上决定于调度值班员
和变电值班员的工作经验。因此培养一支业务水平
高、心理素质好、工作经验丰富的电网调度运行队
伍，已成为日益突出的工作。调度员仿真培训系统
（简称ＤＴＳ），即可为加强电网调度系统值班员的
分析判断能力、决策指挥能力、临场应变能力等岗
位技能提供演练操作的多媒体培训系统。使调度人
员在完全仿真的状态下进行电网潮流的分析、模拟
处理电网事故、接受教员指导，从而达到提高调度
人员水平、提高电网运行的安全性和经济性的
目的。
１长治ＴＨ２１００一ＤＴＳ系统概念设计
图１给出了ＤＴＳ的概念图。图形的右边表示
实际的调度系统，它通过远动设备采集电力系统中
各电力设备的运行状态（如潮流、电压、频率等），
通过通信通道送到调度室的实时计算机系统上，调
度员坐在调度中，面对调度自动化系统（包括：数
据采集与监控系统ＳＣＡＤＡ、能量管理系统ＥＭＳ
等），完成对实际电力系统的实时监视、分析和控制。
２ ＤＴＳ系统硬件配置
由１台ＤＴＳ教员机与若干ＤＴＳ学员机，构成
了ＤＴＳ系统的子网。其中ＤＴＳ教员机配备了多块
网卡，分别连接在ＳＣＡＤＡ系统主网和ＤＴＳ系统
收稿日期：２００６ ０５—１ ２。修回日期：２００６ ０７一ｌ３
作者简介：孙子萍（１９７８一），女，山西长治人，１９９９年毕业于太原理
工大学电力系统及其自动化专业，ｌ［程师。
图１ ＤＴＳ概念图
子网上。通过ＤＴＳ教员机，将实时的ＳＣＡＤＡ网
与仿真的ＤＴＳ子网隔离开。Ｉ）ＴＳ教员机负责从
ＳＣＡＤＡ网上获取电网实时数据，并生成教案。学
员机通过ＤＴＳ子网与教员通讯，保证了ＤＴＳ系统
与ＳＣＡＤＡ系统互不干扰。
３长治ＴＨ２１００一ＤＴＳ系统功能
３．１在线教案的自动生成
本系统直接取用ＳＣＡＤＡ的实时断面，经过量
测映射和分析、网络拓扑分析和状态估计等模块，
可以获得在线教案，进行在线培训。状态估计每
１５ ｍｉｎ自动为ＤＴＳ生成一套在线教案。
３．２ 电力系统模型
３．２．１ 稳态模型
稳态模型考虑系统操作或调整后发电机和负荷
功率的变化和系统频率变化，采用潮流型算法来模
拟，可用稳态电量来启动自动装置，并用逻辑方法
来模拟继电保护，主要应用于调度员培训，运行方
式安排、反事故演习等。
・
６１ ・
维普资讯 http://www.cqvip.com
山 西 电 力 ２００６年第５期
３．２．２故障仿真
故障仿真考虑故障或操作后电网故障电压和电
流的变化过程，可用故障电量值来启动继电保护，
主要应用于运行方式研究、事故分析和继电保护校
核等。
故障仿真软件功能如下。
ａ）可模拟发生在发电机、变压器、输电线路、 母线、开关等电力设备上的故障，故障类型可以包 括：短路／断路、相间／ｘ，１地、对称、不对称、瞬时 ／延时／永久、金属短路／ｔｂ金属短路等，故障相别 和故障重数可以任意设置，故障计算结果给出三相 电量和正负零序电量。 ｈ）可以设置和模拟发电机（定子、转子、励 磁等）和变压器（绕组、铁芯等）的内部故障，均 采用逻辑方法进行模拟，经逻辑保护处理后，转换 为开关操作后计算故障。 ｃ）故障计算过程中实现了完整的网络拓扑分 析功能，可在动态计算过程中继续进行故障设置和 开合开关等控制操作。 ｄ）可利用子教案编辑功能，预先定义好顺序 发生的扰动事件，然后一次发送所有事件。 ｅ）可给出扰动后备种设备内部和外部电量的 变化曲线。 ｆ）根据故障变化过程中电量值并结合逻辑法 来启动继电保护。 ｇ）可对变压器中性点地刀进行操作，影响零 序网。 ３．２．３ 继电保护模型 可设置继电保护装置的运行状态，包括：继电 保护是否模拟、投退、拒动、开关拒动、定值条 件、动作时延、重合闸方式（单重、三重、综重、 停用）（检同期、检无压或不检可选择）、重合闸时 间等等进行修改。 可模拟的继电保护类型包括：①线路保护，高 频、零序（３段）、相间距离（３段）、接地距离（３ 段）等；②母线保护，母差、失灵；③变压器保 护，纵差、瓦斯、零序电流（２段）（有方向或无 方向）、过电流（有方向或无方向）、零序电压、复 合电压闭锁过流、后备保护；④发电机保护，失 磁、过励磁、纵差、转子接地、负序过流、零序电 流等；⑤电容器、电抗器保护；⑥自动重复闸。 ３．２．４ 自动装置模型 ａ）采用较通用的自动装置模型，能模拟常用 自动装置的动作、投退、动作后的复位操作和定值 修改等。 ｂ）可模拟的自动装置有：①自动联切装置，
联切机、联切负荷、联切线路；②自动解列装置，
低频解列、高频解列、低压解列、过载解列；③低
压减载、备用电源自投、同期装置、低频减载、高
频切机、大小电流切机、小电流切负荷、自动重合
闸。
３．２．５误操作模型
ａ）可对常规的误操作给出报警并激发故障，
误操作包括：带地线合开关、带电合地刀、带负荷
拉刀闸、带负荷合刀闸、非同期并列均在相应的误
操作开关设备上激发故障。
ｂ）可模拟误操作后继电保护动作以及电网发
生故障后的过程。
４仿真系统的具体应用
电网仿真培训系统能够模拟各种正常倒闸操
作、事故处理，可以进行系统安全稳定经济分析，
积累经验，加强正确判断和快速决策的指挥能力。
同时该系统也为电网调度相关专业技术人员提供了
研究场所。
具体应用如下。
ａ）为培训学员提供了高逼真度的直接动手操
作的机会。培养和提高各种操作技能及各种事故下
的准确判断能力和正确的指挥能力。可在仿真系统
上反复设置故障，模拟演练，积累经验。
ｂ）为运行方式提供分析功能。比较各种方式
下的电压、潮流分布、线损、网损。有利于运行人
员作出准确的选择、调整电网运行方式，以提高系
统安全运行能力，并对其运行经济性进行比较，为
制定反事故措施及对策提供验证环境。
ｃ）可在该系统上完成继电保护和自动装置的
模拟研究和定值参数修改。
Ｄｅｓｉｇｎｓ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎｓ ｏｆ Ｃｈａｎｇｚｈｉ Ｐｏｗｅｒ
Ｎｅｔｗｏｒｋ Ｄｉｓｐａｔｃｈｅｒ Ｔｒａｉｎｉｎｇ Ｓｙｓｔｅｍ
ＳＵＮ Ｚｉ—ｐｉｎｇ
（Ｃｈａｎｇｚｈｉ Ｐｏｗｅｒ Ｓｕｐｐｌｙ Ｃｏｍｐａｎｙ，Ｃｈａｎｇｚｈｉ，Ｓｈａｎｘｉ ０４６０１１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｄｉｓｐａｔｃｈｅｒ ｔｒａｉｎｉｎｇ ｓｙｓｔｅｍ ｉｎ Ｃｈａｎｇｚｈｉ ｐｏｗｅｒ ｎｅｔｗｏｒｋ，ｔｈｉｓ ｐａｐｅｒ ｅｘｐｌａｉｎｓ ｔｈｅ ｃｏｎｃｅｐｔ ｄｅｓｉｇｎ，
ｈａｒｄｗａｒｅ ｃｏｎｆｉｇｕｒａｔｉｏｎ．ｆｕｎｃｔｉｏｎ ｄｅｓｉｇｎ ａｎｄ ａｐｐｌｉｃａｔｉｏｎｓ ａｂｏｕｔ ｄｉｓｐａｔｃｈｅｒ ｔｒａｉｎｉｎｇ ｓｙｓｔｅｍ．
Ｋｅｙ ｗｏｒｄｓ：ｄｉｓｐａｔｃｈｅｒ；ｔｒａｉｎｉｎｇ；ｄｅｓｉｇｎ；ｆａｕｌｔｓ ｓｉｍｕｌａｔｉｏｎ
・
