试模操作程序
试模主要分四部分：
(1) 试模前模具的检查
(2) 试模前的准备工作和调试
(3) 试模时的注意事项
(4) 试模后模具的检收
一、 试模前模具的检查
模具做好后，需要对模具进行试模前的检查，以发现模具设计和制造中的问题，以便及时纠正，其具体 步骤如
下：
(1) 注塑模的外观检查
1
•成型零件、浇注系统等与熔料接触的表面应光滑、平整、无塌坑、伤痕等缺陷。
2
•模具的闭合行程，与机器的各配合部位尺寸、脱模方式、开模距离、工件要求等应符合设备的相关 条件。
3
•模具上应有生产号和识别标志，各种接头、附件、备件应齐全。
4
•各滑动零件的配合间隙应符合要求，起止位置定位正确，镶件紧固应紧固牢靠。
5
.对于塑胶料腐蚀性较强的模具，其型腔的表面应有防腐处理(防锈油) 。
6
•模具的外观部分不应当有油垢，螺丝头不能高出。
7
•互相接触的承压零件，应有合理的承压面积和承压方式，避免直接承受挤压。 &模具的稳定性良好，有足够强
度，工作时应受力匀衡，行动平稳。
(2) 模具的空运转检查
模具安装好后，必须经过空运转检查，经便进一步发现问题，进而解决问题。
1
•将模具缓缓合拢，合模后各结合面均应接触紧密，不得出现间隙。
2
•开模时顶出脱模机构应保证顺利脱模，以便取出塑件和浇注系统废料。
3
•活动型芯，顶出及导向部分等运动时应滑动平稳、灵活、动作协调可靠。
4
•检查各锁紧机构，应能可靠、稳妥地锁紧，各紧固件不得有任何松动现象。
5
•各气动、液动控制系统动作正确，不泄漏、不产生过大振动，各阀门工作正常。
6
.冷却系统的水路应畅通，不漏水。
7
•模具温度必须按照客户的要求设定。
二、 试模前的准备工作及调试
试模是为了检查模具制作的质量好坏，能否生产出合格产品来。
1 •试模前，应检查所用原料是否符合要求， 不符合要求的应进行处理或更换； 原料必须先行干燥，PE
、
PP、POM
不需干燥其余均要，利用新料试才标准。
2
•模具唧嘴中心孔要对准， 锁模力以总顿数的1/3即可， 如射出时分模面不是因压力太高而起毛边，
可渐渐增加锁模顿数直到不起毛边为至。这样可增长模具使用寿命。
3
•根据选定的工艺参数将料筒和喷嘴加热至合适温度， 判断温度是否合适的最好方法， 是在喷嘴与模
具主流道脱开时，用较低的注射压力，使熔料自喷嘴中缓慢流出，再观察料流流出情况。
4
•如果料流中没有气泡、硬块、银丝、变色等情况，料流光滑明亮，即说明料简和喷嘴温度合适，可 以试模。
5 .清洗料管利用PP或亚克力清洗， PP是利用其粘度，亚克力是利用其磨擦性， 料温在240 C〜250
C
之间，计量短行程，加点背压快速射出清洗，不易洗净可加洗管剂清洗，依比例调配。
6
•开锁模速度压力位置调整合适，低压保护更是要调好。有滑块的模具开锁模速度不可快，有抽芯及 绞牙之模
具要先行手动试验功能正常否？模具良好否？失误模具就会损坏。
7
•条件设定、射出料量、压力速度、时间、计量、位置等，射压、射速、计量由低而高依成品状况而 设定。冷
却时间、射出时间由长至短依成品成形况而减少。如此可防止粘模及充填过饱。
&试模时，先选择低压、低温各较长时间下成形，然后按压力、时间、温度先后顺序变化，以求得到 较好的工艺
文件名称 文件编号
试模操作程序
版本/次
实施日期
制定 审核 批准
参数。
9
•若注射压力小，型腔难充满，可加大注射压力，当增压效果不明显时，再改变温度和时间，当延长 时间仍然
不能充满时，再提高温度，但不能升温太快，以免塑料发生过热分解。
10
.在生产壁薄面积大的塑件时，一般采用高速注射，对于壁厚而面积小的塑件，则采用低速注射。
11
•若高速和低速都能充满型腔时，除了玻纤增强塑料外，均可采用低速注射。
12.
在喷嘴温度合适时，采用喷嘴固定形式可提高生产率，但喷嘴温度过高或过低时，需采用每成型 周期向后移
动喷嘴的形式。
13.
—定要用保压控制，补料在5-10m/m为主。
14.
直压式需注意锁模压力是否足够，肘节式注意十字头伸直否？以防射出时模具被逼退而溢出大毛 边损坏模
具。
15.
因成形状况不了解，前几模需喷上脱模剂以利脱模，如脱模顺利又不会顶白则可免喷。
16.
依据成品需要再逐步更改压力、速度二模后即可看出结果，更改料温、模温至少需5分钟以上才 可以看出对
果。非结晶T动温度，结晶性T动压力。
17.
试好之成品，分袋装好，并记录缺点，建议改善事项，最好配合模具制造者。
18.
模温注意上升试多模的话需加水冷却或由油温、水温、电热管等控制模具温度，依原料不同来选
择不同的模温控制。如热模(6 0C以上)者：尼龙、 PBT POM PPS PET亚克力、PC NORYL等。如
冷模(60 C 以下)：PE、PP、PS AS ABS PVG PU等。
19. 模具的水路循环，
必须按照标识安装。
20.
原料需完全由料管内射完后才可停机，模具内部并喷上防锈油，料屑要先擦拭干净。
21.
试模中得到的塑件按图样要求进行仔细检查，如塑件合格，即可认为模具合格。
三、 试模注意事项
：
1.背压依成品状况而调整，一般均有 2〜5 kg/cm2
以求进料平均，松退也以不介入气体为先决条件。
2
.对于粘度高，热稳定性差的塑料，采用较慢的螺杆转速和略低的背压加料和预塑较好。
3
.对于粘度低和热稳定性好的塑料，可采用较快的螺杆转速和略高的背压。
4
.一个周期的设定，必须能使下次射出时，原料能够完全熔融为原则，如无法达到，则料温、背压、 冷却时间，
换较大机台都是考量重点。
5 .如试模的原料是 PVG POM PBT防火料等，试好衙需用 PP或PE
将它冲洗掉。
6
.试完模将成型条件记录下来，并留下几模，待下回试第二次时做为参考，省时又省料。
7.
对尺寸有要求的成品，第二天需再量一次，确定才可修改模具。
8.
吊环要区别清楚牙，水栓有粗细之分。
四、 试模后模具的验收 (1 )塑件的质量检验
1
.塑件的形状应完整无缺，其表面平滑光泽，不得出现不允许的各种成型质量缺陷。
2 .顶杆顶出塑件时残留的凹痕不得太深，一般不得超过 0.3mm.
3
.仔细按图样检查塑件尺寸和表面粗糙度，应符合图样要求。
4
.该模具应能稳定地生产出合格塑件来。
(2 )模具的性能检查
1
.模具各运动部件灵活平稳，动作协调，工作部分动作稳定可靠。
2
.动作起止位置正确，可保证模具稳定正常地工作，能满足成型和生产率要求。
3
.各主要受力零件有足够的强度和刚度，在工作时不致产生变形。
4
.易于脱模，塑件能按预定要求滞留在定模或动模上，脱模机构动作轻快灵活。
5
.模具平稳性好，调整方便，工作安全，配件及附近的使用性能良好。
6
.嵌件安装方便、可靠、正确，工作时加料方便，原料消耗少。
模具试好后，把所有情形或不良、改善和建议记录在《新模具试作报告》中
模具开发作业程序
模具开发作业程序文件编号：QP-EN -01版次： B发行日期：制订部门：工程课计方案论证，确定模具结构方案，报主管核准；如有不妥处,反馈给业务课.；5.3.2模具设计方案论证：为保证低成本且能满足客户要求，必要时须根据产品、材质、产量进行方案论证,确定最佳方案;5.3.3图面确认：工程课应对客户图面进行研究消化，绘制正式图面，交业务反馈给客户确认。
经确认的图面应交文管中心保管;5.3.4图面发行：根据确认的图面绘制正式图面,并按规定发行。
5.4模具设计：5.4.1根据核准的模具设计方案及经确认的产品图面，进行模具设计；5.4.2模具设计图面须经审核、批准后方能生效；5.4.3经批准后的模具图交由文管中心管理，由文管中心按《工程文件夹管理程序》的规定发放到有关单位，并实施跟踪管理；5.4.4试模材料：工程课根据模具设计，确定试模材料的规格后通知企划，由企划向采购下达采购计划（包括进度、数量）。
5.5模具制造：5.5.1模具材料的提出：模具课接到模具图面和模具制造单后，提出各类模具材料计划，填写采购申请单,经主管核准后交采购执行；5.5.2模具零件的制造：模具课按照模具设计图组织制造，确保零件符合图面要求，需外发加工的，由模具课提出，生管组织实施；5.5.3模具零件的检测：模具零件制造完成后，必须经过质检，包括尺寸、表面粗糙度、硬度等；不符合图纸要求的，须经设计人员签字同意后方能使用，必要时修改图面,以保持图面与实物的一致性；5.5.4模具组立：按照模具设计方案进行模具组立,组立前要严格检查零件质量，组立时严格执行操作规范，防止错装、反装、不到位的发生。
5.6试模：5.6.1试模计划：模具课在模具组立完成后，开《试模通知单>》交生管,生管安排试模计划，并通知模具课、冲压课(或塑胶课)。
5试模管理规定
4.3生产部：负责配合试模工作，并对机台进行调试。
4.4品质管理部：负责试模样件的检验和确认。
5.0作业内容：
5.1试模时机
5.1.1新模具制作、组装完毕时；
5.1.2对旧模具进行维修，需重新试模确认时；
5.1.3变更模具后，需重新试模确认时。
5.2试模申请
5.4.1.4当试模生产出的产品由模具工程师或产品工程师根据《样品检验报告》鉴定不合格时，由模具车间分析原因并改进，同时分析改进时需参考《试模记录表》上的内容进行修正，改善完成后进行第二次试模工作，具体按照《修改模管理规定》执行。
5.4.2修改模后试模：
5.4.2.1生产部负责修（改）模后的上机试模，并对机台的参数进行调试，直至生产出符合要求的产品；
5.4.1.2需要实验室配合测试时，由产品工程师通知并送样至实验室，测试后实验室出具《测试报告》，并经部门主管/经理审核后交产品工程师。
5.4.1.3注塑车间填写《试模记录表》将试模的状况反馈给产品工程师，产品工程师根据《试模记录表》及《样品检验报告》判定是否需要修改模，如不需要修改模，需随机抽取10pcs产品进行称重，并取平均值得到产品单重，将产品的单重记录在《样品检验报告》上，以便产品工程师对产品的单重进行固化。
7.2试模记录表………………………………………………………KLJ-QP003-02a
7.3样品检验报告……………………………………………………KLJ-QP003-04a
7.4模具维修申请单…………………………………………………KLJ-QP003-06a
7.5测试报告…………………………………………………………KLJ-QW013-03a
5.3.2.1检查上机模具温度；

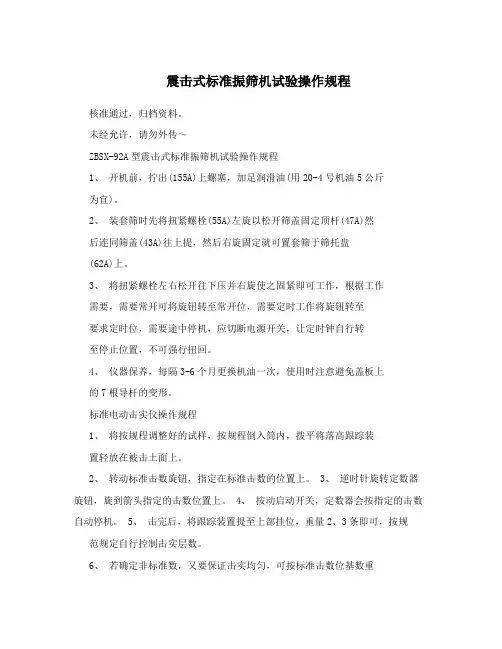

震击式标准振筛机试验操作规程
