2-2继电器基本知识介绍
继电器知识
继电器知识继电器是一种电流控制电压的装置，它是一种自动开关。
继电器可以通过控制电流的方式来控制电路中的其他元件，如打开或关闭电源或电机。
继电器的基本构造由电磁铁和触点组成。
电磁铁通常由绕组和铁芯构成，当绕组中通过电流时，电磁铁会产生一个磁场，磁场会吸引或释放触点的位置。
触点一般是金属片，当电磁铁吸引触点时，触点与固定触点之间会发生接通现象；当电磁铁释放触点时，触点会与固定触点分离，断开电流。
继电器的工作原理可以简单地描述为：当电路中的控制电流通过继电器的绕组时，电磁铁会产生磁场，进而吸引或释放触点。
触点的状态由电磁铁的状态决定，通过控制电流的大小和方向，可以实现触点的开闭。
当触点闭合时，电路中的电流可以正常通过；当触点断开时，电路中的电流会被阻断。
这样，继电器就可以控制电路中的其他元件的工作状态。
继电器的应用非常广泛，如自动化控制系统、通信设备、电力系统等。
在自动化控制系统中，继电器可以实现程序化控制，根据预定的逻辑关系，对电路中的设备进行开关控制，实现自动化生产。
在通信设备中，继电器可以控制电路的连接或断开，从而实现通话或数据传输。
在电力系统中，继电器可以监测电流的大小，当电流超过预定范围时，继电器会自动断开电路，保护设备的安全。
继电器具有很多优点，首先是可靠性高，因为继电器只通过控制电流而非直接控制电压，所以可以适应不同电压的环境。
其次，继电器的寿命较长，通常可以达到几万次的动作寿命。
此外，继电器结构简单，价格相对较低，易于维护和更换。
然而，继电器也存在一些缺点。
由于电磁铁的工作需要一定的时间，所以继电器的响应速度较慢，对于一些需要快速响应的系统可能不适用。
此外，由于触点在闭合和断开的过程中会产生电火花，所以会造成较大的电磁干扰，对于某些敏感的电子设备可能会造成影响。
继电器是电路控制中常用的装置之一，它通过控制电流的方式来实现对电路中其他元件的控制。
继电器的工作原理简单易懂，其应用范围广泛，具有可靠性高、寿命长等优点。
2路继电器工作原理
2路继电器工作原理继电器是一种常用的电气控制元件，常用于电路的开关控制。
其中，2路继电器是指具有两个独立的控制回路的继电器。
下面将详细介绍2路继电器的工作原理。
1. 结构组成2路继电器主要由电磁继电器和触点组成。
其中，电磁继电器由铁芯、线圈、固定触点和动触点等部分组成，而触点又由固定触点和动触点构成。
2. 工作原理2路继电器的工作原理可分为两个方面，即电磁继电器的工作原理和触点的工作原理。
2.1 电磁继电器的工作原理当电路中的电流通过继电器的线圈时，线圈会产生磁场，磁场作用于铁芯，使铁芯吸引动作，并带动动触点的运动。
反之，当电路中的电流断开时，线圈不再产生磁场，铁芯失去吸引力，动触点回到初始位置。
2.2 触点的工作原理在电磁继电器的动作中，动触点会与固定触点接触或分离，从而实现电路的开闭控制。
当电磁继电器处于动作状态时，动触点与固定触点闭合，电流可以通过继电器，从而实现电路的闭合。
反之，当电磁继电器处于复位状态时，动触点与固定触点分离，电流无法通过继电器，电路断开。
3. 工作过程当电路中的信号满足继电器的工作条件时，电磁继电器会被激活，从而引发触点的状态改变。
以继电器的闭合为例，当电路中的控制信号满足继电器的激活条件时，线圈会产生磁场，吸引铁芯，使动触点与固定触点闭合，从而实现电路的闭合。
反之，当电路中的控制信号不满足继电器的激活条件时，继电器处于复位状态，动触点与固定触点分离，电路断开。
4. 应用领域2路继电器广泛应用于各个领域，如家用电器、工业自动化控制、通信设备等。
在家用电器中，2路继电器常用于空调控制、电磁炉控制等。
在工业自动化控制中，2路继电器可以实现复杂的控制功能。
在通信设备中，2路继电器可以实现信号的切换和转发。
5. 注意事项在使用2路继电器时，需要注意以下几点：5.1 电流和电压的要求：继电器的额定电流和额定电压需要与使用电路的要求相匹配，避免因电流或电压过大而损坏继电器。
5.2 线圈的功率消耗：继电器的线圈功率消耗需要符合使用环境的要求，避免过大的功率消耗导致设备发热或电能浪费。
继电器结构认知 -回复
继电器结构认知-回复继电器是一种重要的电气元件，广泛应用于各个领域。
在本文中，我们将逐步探讨继电器的结构和工作原理。
第一节：继电器的基本概念在介绍继电器的结构之前，我们首先需要了解继电器的基本概念。
继电器是一种电磁开关，通过控制小电流来控制大电流的开关。
它可以将电路中的信号放大，并在控制电流断开或接通时切换电路。
继电器由控制系统和被控制系统两部分组成。
第二节：继电器的主要结构1.线圈：继电器的线圈是继电器工作的动力来源，通常由铜线绕成，绕在继电器的铁芯上。
当线圈通电时，产生的电磁场会激活其他部件。
2.触点：继电器的触点可以分为常开触点和常闭触点。
当线圈通电时，触点会闭合或打开，从而切换电路。
3.铁芯：继电器的铁芯由磁性材料制成，它的存在增强了线圈产生的磁场的强度。
铁芯的形状和材料可以根据继电器的不同用途进行优化设计。
4.固定座（或称为基座）：继电器的固定座用于安装和固定继电器的各个部件，以确保其稳定工作。
第三节：继电器的工作原理1.通电时的工作原理：当线圈通电时，产生的电磁场会使得铁芯磁化，吸引触点闭合。
闭合的触点可以切换电路，使电流流向被控制的设备或断开电路，停止电流。
这是继电器的闭合状态，通常称为“吸合”。
2.断电时的工作原理：当线圈断电时，铁芯失去磁化，触点则回到原位，切断电路。
这是继电器的断开状态，通常称为“松开”。
在断电状态下，触点会恢复到初始状态，电流无法流向受控设备。
第四节：继电器的分类继电器可以按照其触点的数量和类型进行分类。
1.按触点数量分类：- 单刀单掷（SPST）继电器：只有一个触点，可以切换一个电路。
- 单刀双掷（SPDT）继电器：有一个公共触点和两个切换触点，可以切换两个电路。
- 双刀双掷（DPDT）继电器：有两个公共触点和两个切换触点，可以切换两个电路。
- 多刀多掷（MDMDT）继电器：有多个公共触点和多个切换触点，可以切换多个电路。
2.按触点类型分类：- 常开（NO）继电器：在断电状态下触点保持开放。

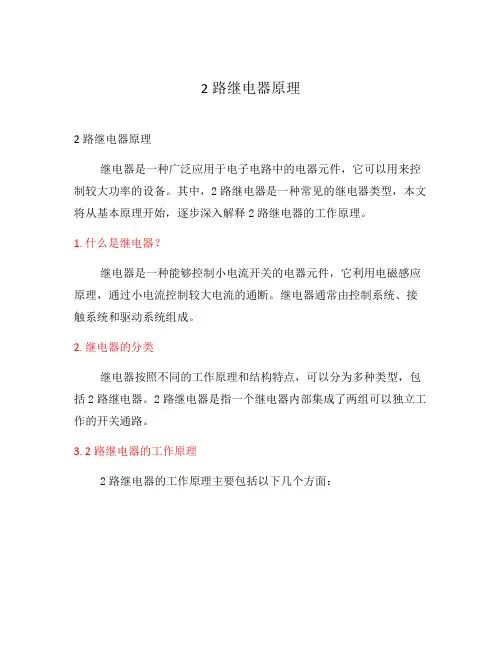

2路继电器原理
2路继电器原理2路继电器原理继电器是一种广泛应用于电子电路中的电器元件，它可以用来控制较大功率的设备。
其中，2路继电器是一种常见的继电器类型，本文将从基本原理开始，逐步深入解释2路继电器的工作原理。
1. 什么是继电器？继电器是一种能够控制小电流开关的电器元件，它利用电磁感应原理，通过小电流控制较大电流的通断。
继电器通常由控制系统、接触系统和驱动系统组成。
2. 继电器的分类继电器按照不同的工作原理和结构特点，可以分为多种类型，包括2路继电器。
2路继电器是指一个继电器内部集成了两组可以独立工作的开关通路。
3. 2路继电器的工作原理2路继电器的工作原理主要包括以下几个方面：控制电路2路继电器的控制电路通常由一个电磁线圈和相应的控制电源组成。
当控制电源通过电磁线圈时，产生电磁场，使得线圈内部的铁芯受力，引致开关触点的通断。
接触系统2路继电器的接触系统由多对开关触点组成，每对触点在闭合和断开状态之间切换。
当控制电路通电时，电磁线圈产生吸引力，使得触点闭合；当控制电路断电时，触点弹回，实现断开状态。
驱动系统2路继电器的驱动系统主要包括电磁线圈、铁芯和机械部件。
电磁线圈通过电流产生磁场，吸引铁芯，使得触点闭合或断开。
机械部件则实现触点的切换和稳定运行。
4. 2路继电器的应用2路继电器在电路控制中有着广泛的应用，特别适用于需要同时控制多个电器设备的场合。
例如，可以将2路继电器用于控制电灯的开关，实现对多个电灯的集中控制。
5. 总结本文介绍了2路继电器的基本原理和工作原理。
通过控制电路、接触系统和驱动系统的配合工作，2路继电器能够实现对多个电器设备的同时控制。
2路继电器的应用范围广泛，对于电子电路控制具有重要意义。
6. 2路继电器的优势相较于其他类型的继电器，2路继电器具有以下优势：•多路控制：2路继电器内部集成了两组开关通路，可以同时控制多个电器设备，节省了空间和成本。
•简便灵活：通过控制电路的开关，可以方便地实现对多个设备的集中控制。
继电器详细知识汇总
继电器详细知识汇总继电器是一种电工电子设备，它是以电信号来控制电路的通断动作的。
继电器由电磁部分和触点部分组成，通过外加电流产生的磁场作用于电磁铁上，使之磁化或去磁，从而达到通断电路的目的。
以下将对继电器的原理、结构、分类以及应用进行详细的介绍。
1.原理：继电器基于电磁感应原理工作。
当电流通过继电器的线圈时，线圈产生电磁场，使得铁心受到磁力作用而产生吸引力。
吸引力使得触点关闭或打开，从而控制电路的通断。
当线圈电流消失时，电磁场消失，铁心恢复原位，触点也相应恢复。
2.结构：继电器的结构主要由线圈、铁心、触点和外壳组成。
线圈是继电器的主要部分，通过线圈来产生电磁场。
铁心作为线圈的磁导体，通过磁力吸引触点以完成通断功能。
继电器的触点分为常开触点和常闭触点，分别用于控制电路的断开和闭合。
外壳则是继电器的保护外壳，用于防护继电器内部结构。
3.分类：继电器可以根据工作原理、触点类型以及应用领域进行分类。
根据工作原理，继电器可分为电磁继电器、固态继电器和热继电器等。
电磁继电器是最常见的类型，它以电磁感应原理工作。
固态继电器则是通过半导体材料进行电信号的控制。
热继电器则是利用电流通过线圈时产生的热量来触发动作。
根据触点类型，继电器可分为单刀单掷、单刀双掷、双刀双掷等多种形式，用于不同类型的控制需求。
根据应用领域，继电器可分为小功率继电器、大功率继电器、汽车继电器等。
4.应用：继电器在各行各业有着广泛的应用。
在工业自动化中，继电器被用于控制电机启停、开关控制以及安全控制等功能。
在电力系统中，继电器被用于电力保护及控制系统中，例如过载保护、电流保护和接地保护等。
在交通领域中，继电器被广泛应用于交通信号灯的控制与调度。
此外，继电器也常用于家电、通信设备、电子产品等领域。
总结：继电器是一种以电磁感应原理为基础的电子设备，通过线圈产生的电磁场来控制触点的关闭和打开，从而实现电路的通断功能。
继电器的结构包括线圈、铁心、触点和外壳。

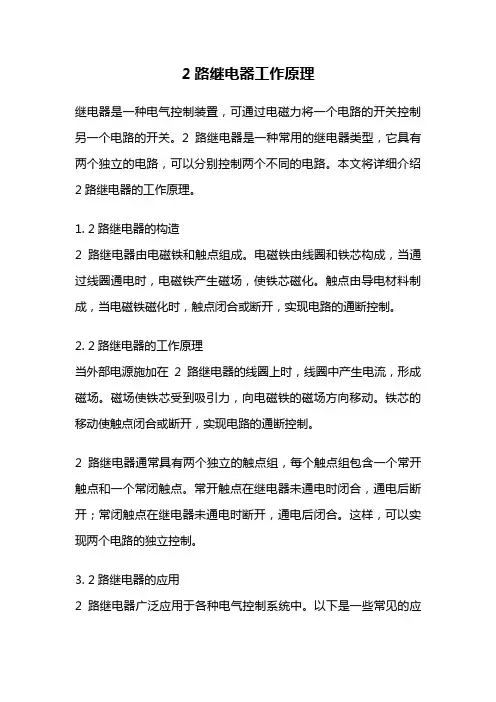

2路继电器工作原理
2路继电器工作原理继电器是一种电气控制装置，可通过电磁力将一个电路的开关控制另一个电路的开关。
2路继电器是一种常用的继电器类型，它具有两个独立的电路，可以分别控制两个不同的电路。
本文将详细介绍2路继电器的工作原理。
1. 2路继电器的构造2路继电器由电磁铁和触点组成。
电磁铁由线圈和铁芯构成，当通过线圈通电时，电磁铁产生磁场，使铁芯磁化。
触点由导电材料制成，当电磁铁磁化时，触点闭合或断开，实现电路的通断控制。
2. 2路继电器的工作原理当外部电源施加在2路继电器的线圈上时，线圈中产生电流，形成磁场。
磁场使铁芯受到吸引力，向电磁铁的磁场方向移动。
铁芯的移动使触点闭合或断开，实现电路的通断控制。
2路继电器通常具有两个独立的触点组，每个触点组包含一个常开触点和一个常闭触点。
常开触点在继电器未通电时闭合，通电后断开；常闭触点在继电器未通电时断开，通电后闭合。
这样，可以实现两个电路的独立控制。
3. 2路继电器的应用2路继电器广泛应用于各种电气控制系统中。
以下是一些常见的应用场景：3.1 照明控制2路继电器可用于照明系统的自动控制。
通过设置不同的触点组接线方式，可以实现多种照明模式的切换，如手动控制、自动控制、定时控制等。
3.2 电机控制2路继电器可用于电机的正反转控制。
通过控制触点组的闭合和断开，可以实现电机的正转、反转和停止。
3.3 家电控制2路继电器可用于家电产品的控制，如空调、电视、冰箱等。
通过触点组的控制，可以实现家电的开关、定时等功能。
3.4 安全控制2路继电器可用于安全控制系统，如防火、防盗等。
通过触点组的控制，可以实现报警器的启动、关闭等操作。
4. 2路继电器的特点2路继电器具有以下特点：4.1 独立控制2路继电器具有两个独立的触点组，可以分别控制两个不同的电路，实现独立控制。
4.2 通断可靠2路继电器采用触点闭合和断开的方式实现电路的通断控制，具有较高的可靠性和稳定性。
4.3 体积小巧2路继电器通常采用小巧的封装形式，体积小，安装方便。
继电器基本知识学习资料
時間［ｍｓ］
ｂ接点
ａ接点
吸合时间(OT)：自线圈通电开始到所有接点达到工作状态时所需的时间 释放时间(RT)：自线圈继电开始到所有触点到释放状态时所需的时间
吸合時間
释放回 跳時間
４．绝缘电阻・耐电压
（Insulation Resistance Dielectric Strength） 绝缘电阻：在相互绝缘的导电部分之间用规定的直流电压测量时所呈现的电阻值 耐电压：又称抗电强度，是指介质材料在不失效的情况下所能承受的最大电压 触点组与线圈组间是绝缘的 触点部分 线圈部分
按 反应信号分 类
直流继电器 交流继电器 脉冲继电器 电压继电器 电流继电器 逆流继电器 极化继电器 频率继电器 功率继电器 阻抗继电器 温度继电器 速度继电器 光继电器 声继电器 瓦丝继电器
按防护特征分类
封闭式 密封式 敞开式
三 继电器的作用与用途
作用： 1）输入与输出电路之间的隔离 2）信号转换（从断到接通或反之） 3）增加输出电路（即切换几个 负载或切换不同电源负载） 4）重复信号 5）切换不同电压或电流负载 6）保留输出信号 7）闭锁电路 8）提供遥控
继电特性：输入量X到达某一值时，输出回路电参量Y产生跳跃式变化。
继电器的继电特性
2．继电器的机械特性
继电器衔铁运动时，所克服的机械反力Ff和衔铁行程（工作气隙）δ之间的关系曲线F=f(δ)称为继电器的机械特性
继电器线圈所产生的电磁吸力F和衔铁行程（工作气隙）δ之间的关系曲线F=f(δ)称为继电器的吸力特性 继电器的吸力特性
（Operate Voltage， Release Voltage）
（Armature Follow： Contact Pressure， Contact Gap）
my2k继电器说明书
my2k继电器说明书一、概述my2k继电器my2k继电器是一种具有高性能、高可靠性的继电器。
它广泛应用于工业自动化、电气设备、楼宇自控等领域。
本文将详细介绍my2k继电器的技术参数、应用领域、使用与操作步骤、维护与保养等内容，以帮助用户更好地了解和运用my2k继电器。
二、my2k继电器的技术参数1.工作电压：my2k继电器的工作电压范围为AC 220V-600V，DC 24V-70V。
在规定的电压范围内，继电器能正常工作并具备良好的稳定性。
2.电流容量：my2k继电器的电流容量分为多种规格，可满足不同场合的需求。
一般情况下，电流容量越大，负载能力越强。
3.切换频率：my2k继电器的切换频率高达3000次/小时，能够在高频环境下稳定工作。
4.绝缘电阻：my2k继电器的绝缘电阻大于100MΩ，确保设备在正常使用状态下不发生短路故障。
5.耐压强度：my2k继电器的耐压强度高达2000V，能够在高压环境下正常工作。
三、my2k继电器的应用领域my2k继电器适用于各种工业自动化控制设备、电气设备、楼宇自控系统等。
它可以实现对电路的开关、控制、保护等功能，提高设备的自动化程度和运行效率。
四、my2k继电器的使用与操作步骤1.接线方式：根据实际应用需求，正确连接my2k继电器的输入端和输出端。
注意遵循正确的接线顺序，确保接线牢固可靠。
2.启动与停止操作：在正常通电状态下，通过操作按钮或控制器，实现对my2k继电器的启动和停止。
在启动前，请确保输入端电压正常。
3.故障处理：若my2k继电器发生故障，请立即切断电源，检查线路连接、触点状态等，找出故障原因并进行处理。
五、my2k继电器的维护与保养1.定期检查my2k继电器的接线端子和触点状态，确保连接牢固、触点接触良好。
2.保持my2k继电器周围环境整洁，避免潮湿、高温、腐蚀等不良环境。
3.避免在继电器上施加过大的机械压力，以免损坏设备。
4.定期清洁继电器表面，去除灰尘和油污，以延长设备使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(a)
(b)
(c)
图 2-13 电磁型继电器基本结构
主要构成元件有电磁铁 1、可动衔铁 2、线圈 3、触点 4、反作用弹簧 5 和止挡 6。
（二）电磁型继电器基本工作原理： 电磁型继电器是利用电磁铁的铁心与衔铁间的吸力作用而工作的继电器。下面以吸引衔铁式 为例，说明其工作原理。
当继电器线圈通入电流 ig 时，产生磁通 。 经电磁铁 1、可动衔铁 2 和气隙形成回
2
型号是由制造厂家提供的一种产品代号，国产继电器的型号由动作原理代 号、主要功能代号、设计序号及主要规格代号等部分组成，其格式如下：
其中，动作原理代号和主要功能代号一般用汉语拼音字母表示，设计序号
及主要规格代号则用阿拉伯数字表示，在继电器的主要规格代号中，常用来表
示触点的形式及数量。如下表 2-3。
表 2-3
常用继电器型号表示法
3
动作原理代号（第一 位）
主要功能代号（第二或第二、三位）
代号
含义
代号
含义
代号
含义
B
变压器型
L
电流
D
接地
BБайду номын сангаас
晶体管型
J、Y
电压
CH 、
差动
CD
D
电磁型
Z
中间
C
冲击
G
感应型
Z
阻抗
H
极化
J
极化型
ZB 中间防跳
T
同步
L
整流型
ZS 中间延时
H
重合闸
M
电动机型
S
时间
ZC 综合重合闸
图 3-2 电磁型电流继电器原理结构图 1－电磁铁；2－线圈；3－Z 形舌片；4－螺旋弹簧；5－动触点；6－静触点；
7－整定值调整把手；8－刻度盘；9－轴承；10－止档； ５、动作原理 当电流继电器加入一个电流后，就要在铁芯只建立一个磁场，就要在可动舌片 上产生一个企图使舌片偏转的电磁力矩 Me，使ＫＡ动作；与此同时，作用在可 动舌片上的弹簧反作用力矩 Ms 和摩擦力矩 Mf 也开始起作用，企图阻碍舌片偏 转。
继电器基本知识
继电器是组成继电保护装置的最基本元件。每一套保护装置，都可以看成 由若干个继电器按一定的性能及要求连接在一起而组成的整体。在机电型、整 流型保护装置中，继电器是确确实实存在的，而在晶体管型、集成型及微机保 护装置中，继电器通常是抽象的，因为晶体管型、集成型保护装置是由若干个 功能元件和基本电路所组成的一个整体，因而一般不再将它分成分散的继电器， 而在微机保护中，主要继电器的功能都由程序实现。
电流继电器 1、用途 在继电保护中反应并判断被保护对象上电流的变化。
5
２ 、 符 号 （ 文 字 、 图 形 符 号 ）： （见图３－２） ３、功能：当加入电流继电器的电流增大到一定值时，ＫＡ即自动动作，即继 电器的常开触点将由原来的断开状态变为闭合状态。 ４、基本结构：以ＤＬ－１０系列的ＫＡ为例，这是种转动舌片式结构的继电 器，由铁芯线圈、固定在转轴上的 Z 形舌片、螺旋弹簧和动触点及静触点等构 成，如图所示。
路，衔铁被磁化产生电磁力，当电磁转矩 M e M s +M f （M s 是弹簧反作用力矩；M f 是摩擦力
矩），可动衔铁被吸引，带动其上面的可动触点动作，使继电器动作；当电磁转矩 M e M s -M f ，
可动衔铁在弹簧的反作用力作用下，被拉回原位，使继电器返回。 （三）常用电磁式继电器作用、参数及特点 1．电磁式过电流继电器
1
2、种类：有很多，但若按继电器不带电时的触点状态归类，只有动合触点 和动断触点两大类，前者俗称为常开触点，后者为常闭触点。
3、表示符号：在二次回路图中，目前的情况是新旧表示符号暂时同时使用。 在新国标中，无论是动合触点还是动断触点，其可动触点的表示方法是，在水 平布置的电路中其动作方向总是向上，在垂直布置的电路中则一律向右，而在 旧国标中，其表示方法刚好相反。详见表 2-2。
下面以电磁式继电器为例做介绍： 一、定义 继电器作为继电保护、自动装置及其它工业控制电路的最基本组成元件， 它是一种输入量达到某一给定值，或者加入某一输入量时，其输出量就产生预 定跃变的自动器件。 二、种类 保护装置的种类很多，因而作为组成它的基本元件－—继电器的种类也有 很多，下面是几种常用的归类方法。 1、按动作原理不同归类：有电磁型、感应型、整流型、晶体管型（静态型）、 集成型及微机型等几种。由电磁型、感应型继电器所构成的保护装置，通称为 机电型保护装置。 2、按作用不同归类：有测量继电器和辅助继电器两大类。其中，测量继电 器根据测量参数的不同有电流继电器、电压继电器、功率方向继电器、阻抗继 电器、瓦斯继电器等多种；而辅助继电器根据用途的不同有时间继电器、中间 继电器及信号继电器等三种。 3、按反应物理量增大或减小动作归类：有过量继电器和欠量继电器两大类。 三、触点（也称接点） 上述定义中所言继电器的输出量，指的是继电器触点的状态。所谓的继电 保护装置实际上是一种控制装置，它控制了断路器是否要跳闸，或者信号回路 是否要接通，而保护装置的这种控制作用是通过继电器触点断开和闭合这两种 状态来实现的。 1、作用：具有开关控制作用。
S
数字型
X
信号
F
附件
G
功率方向
Z
组合型
P
平衡
可以参阅《继电器产品手册》了解更多知识。 六、继电特性
以过电流继电器为例：
I J I dzJ 动作 ； I J I hJ 返回。
继电器的动作电流：能使继电器动作的最小电流值。IdzJ 继电器的返回电流：能使继电器返回的最大电流值。IhJ
继电特性的两个要点：
四、符号 继电器的表示符号包括文字符号和图形符号两种。在旧国标中，继电器的 文字符号用汉语拼音字母表示，图形符号是一个方框，上面再配以一个半圆， 方框内表示继电器的线圈或其他动作元件，并用与电工中通用的字母或限定符 号表示该继电器的名称、用途，半圆内则表示继电器的触点。而在新国标中， 继电器的文字符号均以“K”为第一个字母，后面再加上表示该继电器用途的英 语词汇字头，或者其在电工中的单位符号，或者限定符号，图形符号中则取消 了半圆。详见表 2-2。 绘制继电器线圈图形符号、动合触点和动断触点的图形符号。 五、型号
1.永远处于动作或返回状态，无中间状态。
2.Idz 不等于 Ih，使接点无抖动。
Kh
I hJ I dzJ
返回系数。过量继电器，Kh 小于 1；欠量继电器，Kh 大于 1
4
一、常用电磁型继电器 （一）电磁型继电器基本结构 电磁型继电器基本结构如图 2-13（a） （b） （c）所示，分别为螺管线圈式、吸引衔 铁式、转动舌片式。
