转炉炼钢设计-开题报告(终极版)
14 转炉炼钢车间设计
转炉车间的组成
专用设备、运输系统和厂房等在车间的布置方式并非固定不
变的，每个车间都有都有各自的布置特点，大部分中小型转炉 车间都是把这些工序紧凑地布置在一个主场房内。 大型转炉车间还把某个工序布置于单独的跨间，如设置混铁 炉跨、废钢跨、连铸跨等；现在国内几乎所有的转炉炼钢厂都 把加料、吹炼、浇铸三个工序置于一个厂房内进行，构成炼钢 车间的核心——主厂房； 各工序在车间内的布置方式不同，构成了各种类型车间； 目前建成的500多座转炉车间，形成了一定趋势，但也不能 说最合理的车间布置方案已经形成。各车间布置各有不同的特 点，需要对现有车间进行分析比较，研究发展趋势，以便选择 合理的布置方案；
2.7 主厂房工艺布置
主厂房工艺布置主要要确定各跨间的长、宽、高，主要设
备在车间的位置，主要平台的标高。
2.7.1 原料跨间的布置
主要完成兑铁水、加废钢和转炉炉前工艺操作。 1）废钢系统作业区：主要进行废钢来料转运、装料、称量 和加入转炉等作业； ① 在原料跨一端设废钢工段，废钢由汽车或火车运入，用 电磁盘吊车转入废钢料斗待用； ② 转炉废钢用量大时，在原料跨的外侧另建废钢间，可以 由铁路运输来料； 2）转炉渣罐的转运：一般可将渣罐车横穿原料跨，运往主 厂房外的中间渣场倒运或处理；一般1-4炉渣装1渣罐；
600吨混铁炉
19
•
•
•
②采用混铁车供应铁水，设置铁水预处理间、倒渣 站和铁水倒罐站。 铁水预处理站 :铁水预处理站和倒渣站位于炼铁车间 与铁水倒罐站之间，且彼此平行布置。经预处理后 的混铁车每隔2-3次送倒渣站倒渣，倒渣站设扒渣机， 可将渣子扒净。 铁水倒罐站：布置于原料跨一端的外侧，铁水倒罐 站内设2条运输线和与其垂直分布的受铁坑，一个受 铁坑有2个铁水转注位置，混铁车在此将铁水倒入铁 水坑内的铁水罐中，通过移送车将铁水罐运入原料 跨，用扒渣机将铁水罐内渣子扒净，再由吊车调起 以供应转炉铁水。
转炉设计

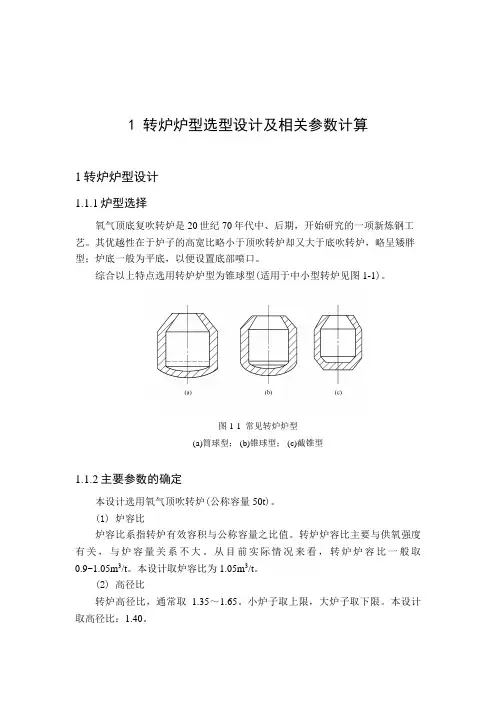

1 转炉炉型选型设计及相关参数计算1转炉炉型设计1.1.1炉型选择氧气顶底复吹转炉是20世纪70年代中、后期，开始研究的一项新炼钢工艺。
其优越性在于炉子的高宽比略小于顶吹转炉却又大于底吹转炉，略呈矮胖型；炉底一般为平底，以便设置底部喷口。
综合以上特点选用转炉炉型为锥球型(适用于中小型转炉见图1-1)。
图1-1 常见转炉炉型(a)筒球型； (b)锥球型； (c)截锥型1.1.2主要参数的确定本设计选用氧气顶吹转炉(公称容量50t)。
(1) 炉容比炉容比系指转炉有效容积与公称容量之比值。
转炉炉容比主要与供氧强度有关，与炉容量关系不大。
从目前实际情况来看，转炉炉容比一般取0.9~1.05m3/t。
本设计取炉容比为1.05m3/t。
(2) 高径比转炉高径比，通常取 1.35～1.65。
小炉子取上限，大炉子取下限。
本设计取高径比：1.40。
(3) 熔池直径D 可按以下经验公式确定：tGKD = (1-1) 式中 D ——熔池直径，m ；G ——新炉金属装入量，t ，可取公称容量； K ——系数，参见表1-1；t ——平均每炉钢纯吹氧时间，min ，参见表1-2。
注：括号内数系吹氧时间参考值。
设计中转炉的公称容量为50t ，取K 为1.85，t 取15min 。
可得：38.3155085.1==D m (4) 熔池深度h锥球型熔池倒锥度一般为12°~30°，当球缺体半径R=1.1D 时，球缺体高h 1=0.09D 的设计较多。
熔池体积和熔池直径D 及熔池深度h 有如下的关系：23665.0033.0D D V h +=池 (1-2)由池V G 1ρ=可得：09.705.7501===ρGV 池(m 3) 将池V 代入式(7-2)得：98.038.3665.038.3033.009.7665.0033.02323=⨯⨯+=+=D D V h 池(m)(5) 炉身高度身H转炉炉帽以下，熔池面以上的圆柱体部分称为炉身。
转炉毕业设计
本科毕业设计（论文）题目：设计一座年产550万吨良坯的转炉炼钢车间专题题目：学院：专业：班级：学号：学生：指导教师：职称：教授时间：本科毕业设计（论文）任务书题目：设计一座年产550万吨良坯的转炉炼钢车间专题题目（若无专题则不填）：原始依据（包括设计（论文）的工作基础、研究条件、应用环境、工作目的等)：本设计是在学生系统学习钢铁冶金专业知识的基础上，以及认真仔细地钢铁厂实地实习考察的基础上进行的。
通过课程学习、实习考察使得学生掌握了大量的设计资料，具有良好的工作基础和设计条件。
近年来，我国钢铁行业得到迅猛发展，急需该方面专业的技术人才。
通过该设计使学生对钢铁厂生产工艺流程、主要技术条件、冶金计算、冶金设备等实际生产情况有比较全面的了解和掌握，使学生成为符合需要的合格专业技术人才。
主要内容和要求：（包括设计（研究）内容、主要指标与技术参数，并根据课题性质对学生提出具体要求）：1、厂址与生产能力的选择2、物料平衡与热平衡计算：平衡计算以100Kg铁水为基础进行计算。
3、氧气转炉设计4、氧枪设计5、氧气转炉炼钢车间设计6、车间生产概述7、转炉车间人员编制8、技术经济分析图纸：转炉主体设备图一张；转炉车间平面、剖面示意图各一张。
其中平面、剖面示意图要求用计算机CAD软件绘图。
日程安排：第4周—第5周收集原始资料并进行文献检索，撰写开题报告。
第6周—第13周冶金计算、设备选择计算第14周—第15周图纸绘制及论文编写第16周毕业答辩主要参考文献和书目：[1] 王承宽．我国转炉炼钢现状与发展[J]．2004,16(8):22-26[1] 王令福.炼钢厂设计原理[M]，北京：冶金工程出版社，2009[3] 冯聚和. 炼钢设计原理[M]，化学工业出版社，2005[4] 贺道中．连续铸钢[M]．北京：冶金工业出版社，2009[5] 高泽平．炉外精炼教程[M]．北京：冶金工业出版社，2011[6] 周宏．转炉炼钢新工艺、新技术介绍：重钢技术，2010[7] 高泽平．炼钢工艺学[M]．北京：冶金工业出版社，2010[8] 戴云阁,李文秀,龙腾春.现代转炉炼钢[M]，沈阳：东北大学出版社，1998[9] 袁章福，潘贻芳.炼钢氧枪技术[M],北京：冶金工业出版社，2007[10] 侯安贵,蒋晓放.宝钢炼钢的技术进步与展望[J].宝钢技术，2008,28（1）：7-10[11] 贺智勇,李林,于力等.复吹转炉用供气元件技术的发展[J],炼钢,2005,21（1）:50～52[12] 王忠刚,王洪军,考玉良. 氧气转炉炼钢技术的进展[J]．莱钢科技，2006,38（42）：12-16[13] 戴云阁,李文秀,龙腾春.现代转炉炼钢[M]，沈阳：东北大学出版社，1998[14] 贺智勇，李林，于力等.复吹转炉用供气元件技术的发展[J]，炼钢，2005,21（1）:50～52[15] 潘秀兰,王艳红,郭艳玲等. 国内外转炉炼钢技术的新进展[J].鞍钢技术，2004, 38（3）：66-70指导教师（签字）：年月日本科毕业设计（论文）开题报告题目：设计一座年产550万吨良坯的转炉炼钢车间专题题目（若无专题则不填）：一、本课题来源及研究现状：（一）、课题来源早在150多年前德国人贝赛麦就发明了底吹酸性转炉炼钢法，这种方法是近代炼钢法的开端，它为人类生产了大量廉价钢，促进了欧洲的工业革命。
年产320万吨合格铸坯的转炉炼钢车间工艺设计毕业设计论文
年产320万吨合格铸坯的转炉炼钢车间⼯艺设计毕业设计论⽂西安建筑科技⼤学本科毕业设计（论⽂）任务书题⽬：年产320万吨合格铸坯的转炉炼钢车间⼯艺设计院（系）：专业：学⽣姓名：学号：指导教师（签名）：主管院长（主任）（签名）：时间：年产320万吨合格铸坯的转炉炼钢车间⼯艺设计设计总说明本设计根据设计任务书的要求，结合所学专业理论知识，对炼钢⼚从原料供给到炼钢过程，最后到连铸出坯等流程进⾏了全⾯的设计。
根据⽣产钢种及车间规模，选择的⼯艺流程是：BOF-LF-CC。
设计以炼钢车间为主体，并重点针对顶底复吹转炉。
在转炉物料平衡和热平衡计算的基础上，对炼钢车间的主要设备型号及参数进⾏了选择和设计，对车间⼈员编制及技术经济指标进⾏了计算，并且完成了主体设备选择、炼钢⼯艺设计、主⼚房⼯艺布置和设备布置⼯作。
编写说明书⼀份，绘制转炉炉型图、车间平⾯图和剖⾯图各⼀张，完成专题写作及外⽂翻译。
关键词：转炉炼钢车间；⼯艺设计；物料平衡及热平衡计算；炉外精炼；连铸Designing of the BOF Steelmaking Processing for the Annual Output of 3.2Million-ton SlabAccording to the design requirements of the mission statement，combined with the theoretical knowledge，from raw material supply to the steel making process，a slab continuous casting processing was designed. The processing is BOF-LF-CC. The steel-making plant is the main design project，the top and bottom blowing converter was selected. Based on the converter material balance and heat balance calculation，we completed the main equipment for steel-making plant selection and design parameters，and the completion of the main equipment selection，the design of steel-making process. Furthermore，the technical economy parameters was calculated，the main process plant layout and equipment layout were designed. Prepared a manual，drawing a converter furnace map，areal workshop and section plane blueprint .Translated a English paper into Chinese.Key words: BOF steel-making workshop；processing designing；converter material balance and heat balance calculation；Secondary refining；casting⽬录1炼钢车间设计⽅案 (1)1.1主要钢种及产品⽅案 (1)1.2⼯艺流程 (1)1.3转炉车间组成及⽣产能⼒的确定 (2) 1.3.1车间组成 (2)1.3.2转炉车间⽣产能⼒的确定 (2)1.4主⼚房⼯艺布置 (3)1.4.1原料跨间布置 (3)1.4.2炉⼦跨的布置 (3)1.4.3精炼跨的布置 (3)1.4.4浇注跨的布置 (3)1.5原材料⽅案设计 (4)1.5.1⾦属料 (4)1.5.2散状材料 (5)2物料平衡与热平衡 (5)2.1物料平衡 (5)2.1.1计算原始数据 (5)2.1.2物料平衡基本项⽬ (7)2.1.3计算步骤 (7)2.2热平衡计算 (15)2.2.1计算原始数据 (15)2.2.2计算步骤 (16)3顶底复吹转炉设计 (20)3.1炉型设计 (20)3.1.1炉型选择 (20)3.1.2主要参数的确定。
设计一个年产300万吨合格连铸坯的转炉炼钢车间 摘要
摘要由于市场对钢材的大量需求，现代化的炼钢设备都在向着大型化的方向发展，本设计主要是模拟建立一个现代化年产300万吨的中型炼钢企业，以满足市场对钢材的需求，促进经济的稳定发展。
设计为氧气顶吹转炉工艺，转炉的公称容量为150吨，冶炼时间需要40分钟。
其中，仅有16.5分钟时间用于实际的吹氧过程。
其余时间（23.5分钟）为炉子装料、取样并检测钢液成分、以及测量钢液温度、出钢、倒渣等各过程所需时间之和。
转炉的吹炼模式采用2吹2。
车间设有1座RH精炼炉和2套板坯连铸机，预计年生产能力为300万吨良坯钢。
本设计对物料平衡和热平衡，炉型的计算，炉外精炼，连铸以及烟气净化系统等做了详细的介绍。
关键词：150吨氧气顶吹转炉；炼钢；连铸。
AbstractBecause of the high demand for steel market, modern steel-making equipment toward the direction of bigness in development, this design is mainly simulation in liupanshui city to build a modern yearly produces 300 tons of medium-sized steelmaking enterprise, to meet the market demand for steel, and promote steady economic development.The design for a representative of oxygen blowing the top of each furnace for the production of 150 tons of liquid steel, and smelting time is 40 minutes. Of these, only 16.5 minutes for the actual oxygen blowing process. The remaining time (23.5 minutes) for the stoves, filling, sampling and testing of liquid ingredients, and measuring the temperature of liquid steel, steel, inverted, and other residue of the process and time required. Design of the scale of production for the three 3 million tons of oxygen BOF, one RH refining and one set of continuous casting equipments, which are expected annual production capacity of 3 million tons of steel billet. The design of the material balance and thermal balance, the furnace shape, refining, continuous casting and the flue gas purification system, a detailed introduction were finished.Keywords: BOF of 150 tons; steelmaking; continuous casting。
设计一座公称容量为3乘20t的氧气转炉炼钢车间毕业设计

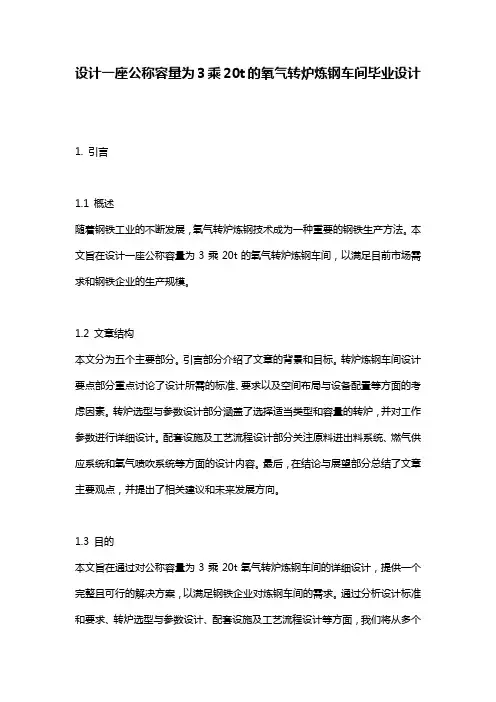

设计一座公称容量为3乘20t的氧气转炉炼钢车间毕业设计1. 引言1.1 概述随着钢铁工业的不断发展，氧气转炉炼钢技术成为一种重要的钢铁生产方法。
本文旨在设计一座公称容量为3乘20t的氧气转炉炼钢车间，以满足目前市场需求和钢铁企业的生产规模。
1.2 文章结构本文分为五个主要部分。
引言部分介绍了文章的背景和目标。
转炉炼钢车间设计要点部分重点讨论了设计所需的标准、要求以及空间布局与设备配置等方面的考虑因素。
转炉选型与参数设计部分涵盖了选择适当类型和容量的转炉，并对工作参数进行详细设计。
配套设施及工艺流程设计部分关注原料进出料系统、燃气供应系统和氧气喷吹系统等方面的设计内容。
最后，在结论与展望部分总结了文章主要观点，并提出了相关建议和未来发展方向。
1.3 目的本文旨在通过对公称容量为3乘20t氧气转炉炼钢车间的详细设计，提供一个完整且可行的解决方案，以满足钢铁企业对炼钢车间的需求。
通过分析设计标准和要求、转炉选型与参数设计、配套设施及工艺流程设计等方面，我们将从多个角度考虑安全、环保和高效性，并为未来的发展提供一些优化建议。
2. 转炉炼钢车间设计要点：2.1 设计标准和要求：转炉炼钢车间的设计需要符合相关的标准和要求，确保工作环境安全、高效，并满足生产需求。
设计时需要参考以下方面的标准和要求：- 钢铁行业相关法律法规：包括对工艺流程、操作规范、设备选型等方面的规定。
- 安全生产标准：确保车间内操作人员的安全，包括防火、防爆、通风等措施。
- 环境保护要求：确保车间排放不会对周边环境造成污染。
2.2 空间布局与设备配置：转炉炼钢车间的空间布局和设备配置是关键因素之一，它直接影响到整个生产过程中各个环节的协调性和工作效率。
在进行空间布局时，需注意以下要点：- 合理划分区域：将原料储存区、转炉操作区、成品储存区等功能区划分明确，并保证各个区域之间有足够的通道连接，方便人员和物料流动。
- 优化设备位置：将设备按工艺流程合理布置，确保操作人员能够方便地观察和控制各个设备，并保证生产效率。
300吨转炉炼钢车间设计
=8523-0.8358×（1600+273） =8523-1565 =6959 ㎏/m3 V 池=3×105÷6959=43.11 m3 因此 h
V池 0.046 D 3 0.79 D 2 43.11 0.046 6.213 0.79 6.212
表 3-1 氧气转炉平均冶炼时间 30 50 100-120 150 14～15 15～16 16～18 18～19 28～30 30～33 33～36 36～38
4
间夹有一层石棉板绝热层。 永久层贴紧炉壳（无绝热层时） ，维修时一般不予拆除。其主要作用是保护 炉壳。该层常用镁砖砌筑。 填充层介于永久层与工作层之间， 一般用焦油镁砂捣打而成， 厚度 80～100 ㎜。 其主要功能是减轻炉衬受热膨胀时对炉壳产生挤压和便于拆除工作层。 也有 的转炉不设填充层。本设计取用 100 ㎜。 工作层系指与金属、熔渣和炉气接触的内层炉衬，工作条件极其苛刻。目 前该层多用镁炭砖和焦油白云石砖综合砌筑。 炉帽可用二部煅烧镁砖，也可根据具体条件选用其他材质。 转炉各部位的炉衬厚度设计参考值如下表。 表 2-1 转炉炉衬厚度设计参考值 转炉容量 炉衬各部位名称 ＜100 100～200 ＞200 本设计选用 永久层厚度/㎜ 60～115 115～150 115～150 120 炉帽 工作层厚度/㎜ 400～600 500～600 550～650 500 永久层厚度/㎜ 115～150 115～200 115～200 120 炉身（加料侧） 工作层厚度/㎜ 550～700 700～800 750～850 700 永久层厚度/㎜ 115～150 115～200 115～200 120 炉身（出钢侧） 工作层厚度/㎜ 500～650 600～700 650～750 700 永久层厚度/㎜ 300～450 350～450 350～450 400 炉底 工作层厚度/㎜ 550～600 600～650 600～750 600
