地源热源工作原理
工作原理——地源热泵1 地源热泵工作原理地源热泵则是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
地源热泵供暖空调系统主要分三部分：室外地能换热系统、水源热泵机组和室内采暖空调末端系统。
其中水源热泵机主要有两种形式：水—水式或水—空气式。
三个系统之间靠水或空气换热介质进行热量的传递，水源热泵与地能之间换热介质为水，与建筑物采暖空调末端换热介质可以是水或空气。
2 地源热泵技术路线地源热泵技术路线有以下两种：土--气型地源热泵技术和水--水型地源热泵技术土--气型地源热泵技术以美国的技术为代表，水--水地源热泵技术以北欧的技术为代表。
二者的差别是：前者从浅层土壤或地下水中取热或向其排热，通过分散布置于各个房间的地源热泵机组直接转换成热风或冷风为房间供暖或制冷。
后者是从地下水中取热或向其排热，经过热泵机组转换成热水或冷水，然后再经过布置在各个房间的风机盘管转换成热风或冷风给房间供暖或制冷。
由于美国的土--气型地源热泵技术，可以不用地下水，采用埋设垂直管、水平管或向地表水抛设管路等多种方式，直接从浅层土壤取效或向其排热，不受地下水开采的限制，推广的范围更大、更灵活。
3 地源分类地源按照室外换热方式不同可分为三类：(1)土壤埋管系统，(2)地下水系统，(3)地表水系统。
根据循环水是否为密闭系统，地源又可分为闭环和开环系统。
闭环系统如埋盘管方式（垂直埋管或水平埋管），地表水安置换热器方式。
开环系统如抽取地下水或地表水方式。
此外，还有一种“直接膨胀式”，它不象上述系统那样采用中间介质水来传递热量，而是直接将热泵的一个换热器（蒸发器）埋入地下进行换热。
4 地源热泵系统的形式土-气型地源热泵系统按照室外换热方式不同分，主要有三类形式：1、地耦管系统该方案只需在建筑物的周边空地、道路或停车场打一些地耦管孔，室外水系统注满水后形成一个封闭的水循环，利用水的循环和地下土壤换热，将能量在空调室内和地下土壤之间进行转换。
地源热泵造价与运行费用对比
目录一、公司简介。
.。
2二、标志性工程案例。
3三、地源热泵技术原理介绍。
6四、冷暖方式的分析。
15五、设计方案说明。
17六、系统设计方案。
20七、投资概算及运行费用对比。
25八、补充说明。
29九、附件（图纸、企业资质及相关政策文件）。
30一、公司简介浙江亿能建筑节能科技有限公司其前身是台州亿能建筑节能科技有限公司，于2010年4月由浙江省工商行政管理局批准正式更名，是台州首家集科技、设计、培训、咨询、新能源投资、建筑节能、环境保护于一体的科技型企业，公司成立至今一直从事于节能、环保工作。
随着人们生活水平的不断改善与提高，环境保护意识的日益增强，国家政府大力提倡减排，公司于2010年5月在山东滨州先后成立了“浙江亿能建筑节能科技有限公司滨城分公司”、“滨州市艾斯达节能材料有限公司”，致力于建筑节能新技术与新产品的开发与利用、节能环保型中央空调系统配件与设备的研发与推广，形成产品系列化。
目前，公司已经建立了包括生产、营销、采购、供应、质量控制、设计、决策等在内的科学、高效的管理体系，为公司的迅速发展提供了组织机构和管理制度保障，使公司呈现良好的发展态势。
现与中国建筑科学研究院建筑环境与节能研究院等多家科研机构建立了战略合作同盟体，可以为客户提供各种建筑节能方案和先进的节能设备。
公司08年度被浙江省科学技术协会、浙江省科技报社评为“浙江省优秀创新型企业”，被中国质量诚信企业协会、中国品牌价值评估中心评为“浙江省重质量守承诺创品牌”单位，暨“首批三满意单位”。
2008年12月份公司参与了国家4个标准的制定：①地源热泵系统经济运行标准；②溴化锂吸收式冷水机组能效限定值节能标准；③地源热泵机组能效限定值及能源效率等级标准；④商业或工业用及类似用途低温空气源热泵机组标准，其中地源热泵系统经济运行标准由我司参与主编。
2009年6月，我司与台州职业技术学院于市政府签订了“台州市校企校地合作协议书”。
公司始终坚守“高效、节能、环保”为重的经营理念及“诚信、团结、创新”的企业精神，以推广建筑节能事业为目标，以缓解能源紧张，降低能源消耗为己任，大力促进可再生能源应用和节能环保项目的推广，为加快建设“十一五”规划提出的能源节约型社会做出自己的贡献。
地源热泵的由来
地源热泵的由来地源热泵“的概念，最早于1912年由瑞士的专家提出，而该技术的提出始于英、美两国。
1946年美国在俄勒冈州的波兰特市中心区建成第一个地源热泵系统。
但是这种能源的利用方式没有引起当时社会各界的广泛注意，无论是在技术、理论上都没有太大的发展。
20世纪50年代，欧洲开始了研究地源热泵的第一次高潮，但由于当时的能源价格低，这种系统并不经济，因而未得到推广。
直到2 0世纪70年代初世界上出现了第一次能源危机，它才开始受到重视，许多公司开始了地源热泵的研究、生产和安装。
这一时期，欧洲建立了很多水平埋管式土壤源地源热泵，主要用于冬季供暖。
虽然欧洲是世界上发展地源热泵最成熟的地区，但是它也曾因为地源热泵专家不懂安装技术，安装工人又不懂地源热泵原理等因素，致使地源热泵的发展走了一段弯路。
随着科技的进步，关于能源消耗和环境污染的法律制订越来越严格，地源热泵的发展迎来了它的另一次高潮。
欧洲国家以瑞士、瑞典和奥地利等国家为代表，大力推广地源热泵供暖和制冷技术。
政府采取了相应的补贴政策和保护政策，使得地源热泵生产和使用范围迅速扩大。
上世纪80年代后期，地源热泵技术已经趋于成熟，更多的科学家致力于地下系统的研究，努力提高热吸收和热传导效率，同时越来越重视环境的影响问题。
地源热泵生产呈现逐年上升趋势，瑞士和瑞典的年递增率超过10%.美国的地源热泵生产和推广速度很快，技术产生了飞速的发展，成为世界上地源热泵生产和使用的头号大国。
从地源热泵应用情况来看，北欧国家主要偏重于冬季采暖，而美国则注重冬夏联供。
由于美国的气候条件与中国很相似，因此研究美国的地源热泵应用情况，对我国地源热泵的发展有着借鉴意义。
据1999年统计，在家庭应用的供暖设备中，地源热泵所占的比例：瑞士96﹪、奥地利38﹪、丹麦27﹪，在我国由于能源价格的特殊性以及人们节能、环保的认识程度等原因以及其它一些因素的影响，地源热泵空调技术应用和发展比较缓慢，人们对之尚不十分了解，推广较困难，然而随着人们生活水平的提高，人均能耗的增长，一次性矿物能源的日益衰竭以及环境的日趋恶化，地源热泵技术已越来越引起人们的重视。
地源热泵地埋管单双U选择探讨
地源热泵地埋管单双U选择探讨科技论文与案例交流摘要：以上海佘山某别墅地源热泵项目为例，分析了地下换热器系统单U、双U及管径的选择对其各年进出水平均温度的影响。
首先，对该项目基本情况进行了简要的介绍；然后简要回顾了地埋管内热阻计算方法，而后分别采用EED2.0和EHPD1.3软件，在给定的系统条件下分别就采用双U32、单U32、双U25及单U254种工况进行了大量的计算分析,得到了其对应的各年各月地下换热器进出水平均温度；进而得出该项目地埋管选用17口单U25井和选用16口双U25井在技术和经济上均基本等价，其中17口单U25井的形式略优的结论。
关键词：地源热泵；地下换热器；U形管；换热量；比较分析1引言近几年随着暖通行业的发展，地源热泵作为一种节能、环保的空调系统受到越来越多的关注和应用。
其中竖直埋管的形式在我国的工程中应用较多。
竖直埋管一般有单U、双U两种形式，每种形式又有DE32和DE25两种选择，以上四种条件交叉组合是我国目前应用最多的地埋管配置形式。
随着计算机技术的发展，FLUENT软件作为建立数学模型和数值计算的工具在地源热泵的计算分析中得到了越来越多的应用，文献[1]中通过对某30m埋深的U形管进行FLUENT建模分析得出“排热工况下，埋深30m时，单Ｕ形管换热器的单位井深换热量约为86W/m，而双Ｕ形管换热器的单位井深换热量达到120W/m，较单Ｕ形管高约40%”等结论。
文献[2]采用FLUENT 对某60m井深的U形管三维建模后得出“对外径25mm和32mm 的单Ｕ形地埋管换热器及外径25mm的双Ｕ形地埋管换热器换热性能的模拟对比表明，后两者换热量分别比前者提高了8%和22.4%”等结论。
文献[3]同样采用FLUENT软件，对某100m井深的U形管三维建模后得出“双U型换热器的换热性能不一定大于单U型换热器。
当流量较小时，双U型换热器支管间热短路现象比单U型换热器严重，双U型换热器换热性能小于单U型换热器;随着流量的增大，支管间热短路现象减轻，双U型换热器的换热性能大于单U型换热器”等结论。
李四光倡导中国地热能开发利用40周年纪念大会——中国地热发展研讨会在北京召开
国土 资源 部 环 境 司 司长 关 凤 峻在会 上表 示 ， 改革 开 放 后 ，我 国地 热 开发 利 用 事业 得 到 了 国际 上 的 巨大 支 持 ，发 展 迅 速 。近 ２ 年来 ，我 国地 ０
界第一次石油危机， 他高瞻远瞩地指出 ： “ 地下是 个 大 热库 ，是 可 以开 发 的 自然能 源 ，就像 人类
最 近 １ 年 ， 中国浅 层 地 热能 开 发 利用 从 刚 刚起 ０
为 落实 国家 节 能减 排 的政 策 ，促进 低 碳 经 济
循 环 发 展 ，推 动 我 国地 热 可 再 生 能 源 的 开 发 利
用 ，由 国土资 源 部 地质 环 境 司 主办 ，中 国能 源研
究会地热专业委员会等六家单位联合承办的 “ 李
热直接利用的能量始终保持世界排名第一。２ ０ ０９ 年我 国常规 地 热 直接 利 用设 备 容量 达 ３ ８ＭＷ ， ６８ 利 用 热 能 量 达 ４ ３ ３×１ 。如包 括 地 源 热 泵利 ６ １ ０２ ｊ
用 的浅层 地 温 能 ，设 备 总容 量 达 ８９ Ｍ ，总利 ８８ Ｗ
用 热 能量 达 ７ ３ ８ ０ Ｊ ５ ４ ×１ 。
会 议 邀 请 到 为 中 国地热 开发 利用 事 业 的快 速
国地热书写道 ： “ 在我们 这样一个伟 大的社会 主
义 国家里 ，我 们 中 国人 民有 志气 、有 力 量 克 服一
切 科 学技 术 上 的 困难 ，去 打开 这个 无 比庞 大 的热 库 ，让 它为 人 民所利 用 。 ”
进 我 国地 热事 业 的快 速发 展 ，具 有 十分 重要 的现 实 意义 。大会 在认 真 总结 了我 国地 热开 发 ４ ０年
用 历史 的真 实 写照 ，是 半个 多世 纪 以来 我 国地 热 研 究 与开发 工 作 巨大成 就 的缩 影 ，也是 对 我 国地
暖通工程中地源热泵技术的应用与施工

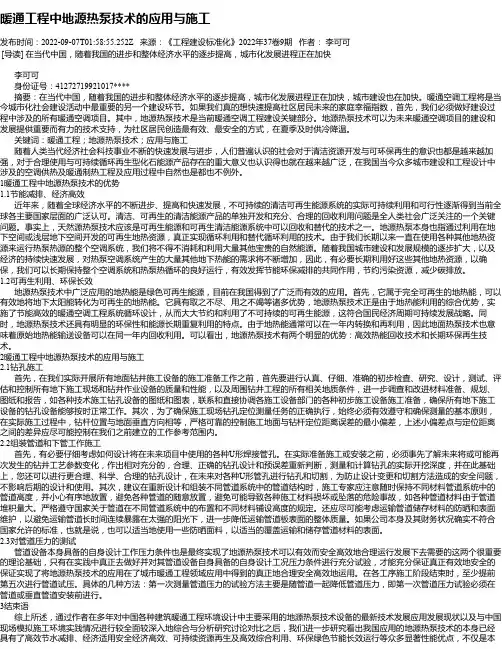

暖通工程中地源热泵技术的应用与施工发布时间：2022-09-07T01:58:55.252Z 来源：《工程建设标准化》2022年37卷9期作者：李可可[导读] 在当代中国，随着我国的进步和整体经济水平的逐步提高，城市化发展进程正在加快李可可身份证号：41272719921017****摘要：在当代中国，随着我国的进步和整体经济水平的逐步提高，城市化发展进程正在加快，城市建设也在加快。
