ldo纹波测试方法

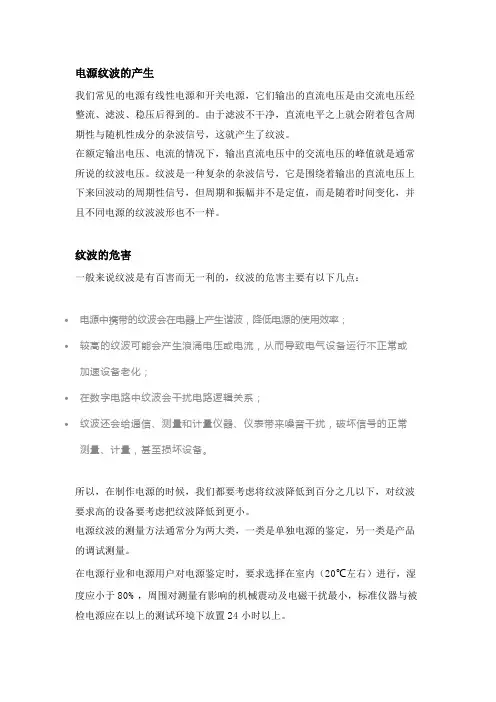

电源纹波,如何测量？如何抑制？
电源纹波的产生我们常见的电源有线性电源和开关电源，它们输出的直流电压是由交流电压经整流、滤波、稳压后得到的。
由于滤波不干净，直流电平之上就会附着包含周期性与随机性成分的杂波信号，这就产生了纹波。
在额定输出电压、电流的情况下，输出直流电压中的交流电压的峰值就是通常所说的纹波电压。
纹波是一种复杂的杂波信号，它是围绕着输出的直流电压上下来回波动的周期性信号，但周期和振幅并不是定值，而是随着时间变化，并且不同电源的纹波波形也不一样。
纹波的危害一般来说纹波是有百害而无一利的，纹波的危害主要有以下几点：•电源中携带的纹波会在电器上产生谐波，降低电源的使用效率；•较高的纹波可能会产生浪涌电压或电流，从而导致电气设备运行不正常或加速设备老化；•在数字电路中纹波会干扰电路逻辑关系；•纹波还会给通信、测量和计量仪器、仪表带来噪音干扰，破坏信号的正常测量、计量，甚至损坏设备。
所以，在制作电源的时候，我们都要考虑将纹波降低到百分之几以下，对纹波要求高的设备要考虑把纹波降低到更小。
电源纹波的测量方法通常分为两大类，一类是单独电源的鉴定，另一类是产品的调试测量。
在电源行业和电源用户对电源鉴定时，要求选择在室内（20℃左右）进行，湿度应小于80%，周围对测量有影响的机械震动及电磁干扰最小，标准仪器与被检电源应在以上的测试环境下放置24小时以上。
对于纯电源来讲，测量电源纹波时，要求在加载时测量，所加负载要使输出电流大于额定输出电流的80%以上。
对于低噪声的纯阻性负载或电子负载，还要选择对应的测量标准。
不同的标准就会产生不同的测量结果。
纹波电压可以用绝对量表示，也可用相对量来表示。
一般用纹波电压与直流输出电压的比例来评价直流电源的滤波性能，即纹波系数。
纹波系数作为评价直流电源的一个重要指标，其计算方法为纹波电压的有效值与直流输出电压的百分比。
电源纹波的测量测量电源纹波一般采用示波器来测量，常用的有一下三种测量方法：1、靠连法使用带有地线环的示波器探头，将探针直接接触正输出的管脚，线环直接接触负输出的管脚，这是由于使得环路尽量短，这样从示波器中读出的峰值为输出线上的纹波与噪声，如下图所示：2、直接法将地线环直接与负输出的管脚连接，利用探头接地环进行输出端测试。
纹波电压测试方法
纹波电压测试方法
纹波电压测试方法：
①准备测试设备包括示波器万用表电源供应器待测电源模块以及各种连接线夹具等；
②根据待测电源类型直流交流选择合适测量工具直流纹波使用示波器交流纹波万用表；
③将电源模块接入测试平台设置输入电压电流参数至正常工作状态等待输出稳定下来；
④使用鳄鱼夹将示波器探头黑色接地线连接到电源地黄色测量线接到输出端任一极性上；
⑤在示波器上调整触发水平耦合方式带宽限制等设置确保屏幕上显示出清晰纹波波形；
⑥观察记录波形特征如频率幅度形状等必要时调节探头衰减倍数提高分辨率读数精度；
⑦计算纹波电压峰峰值Vpp为波形最高点与最低点之差有效值Vrms适用于交流纹波；
⑧对于复杂信号使用FFT频谱分析功能找出主要谐波成分频率幅度判断滤波效果好坏；
⑨在不同负载条件下重复上述步骤考察纹波随电流变化趋势评估电源稳定性适应能力；
⑩对于开关电源还需关注开关频率附近是否存在异常峰高提示EMI问题需要改进滤波设计；
⑪完成所有测试后整理数据绘制图表与设计指标进行对比分析找出差距优化电路参数；
⑫根据测试结果调整电源设计方案如增加储能电容改善布局走线直至满足纹波抑制要求。
LDO测试原理解析
LDO测试原理解析LDO（Low Dropout）是一种低压降线性稳压器件，主要用于将高电压转换为稳定的低电压输出。
LDO测试原理是通过对LDO的输入和输出进行测量，以评估其性能和稳定性。
下面是对LDO测试原理的详细解析。
1.输入特性测试：输入特性包括输入电压范围、输入电流和输入时的稳定性。
在测试时，通过给予不同的输入电压，并测量相应的输入电流和输出电压，来验证LDO的输入特性是否满足要求。
此外，还需要测试LDO在输入电压变化时的输出电压稳定性，以评估其抗干扰能力。
2.输出特性测试：输出特性主要包括输出电压、输出电流和输出时的稳定性。
通过施加额定负载，测量输出电压和输出电流，来检测LDO的输出特性是否符合设计要求。
此外，还需要测试LDO在负载变化时的输出电压稳定性，以评估其负载调整能力。
3.线性调整测试：线性调整是指LDO在输出负载变化时，输出电压能够保持稳定。
测试时，通过给予不同的负载，测量相应的输出电压，来验证LDO的线性调整性能。
4.纹波抑制测试：纹波抑制是指LDO对输入纹波的抑制能力。
测试时，给予带有纹波的输入电压，并测量输出电压上的纹波大小，来评估LDO的纹波抑制性能。
5.过温性能测试：过温性能是指LDO在不同温度下的输出特性和稳定性。
测试时，通过改变环境温度，并测量输出电压和电流，来评估LDO在不同温度下的工作性能和稳定性。
在LDO测试中，通常使用示波器和多用表作为测试工具。
示波器用于测量输入和输出的电压波形，以及纹波大小和稳定性；多用表用于测量输入和输出的电流、电压和负载等参数。
总之，LDO测试原理是通过对LDO的输入和输出进行测量，来评估其输入特性、输出特性、线性调整性能、纹波抑制性能和过温性能。
这些测试可以帮助工程师评估和验证LDO的性能和稳定性，确保其在实际应用中能够正常工作。

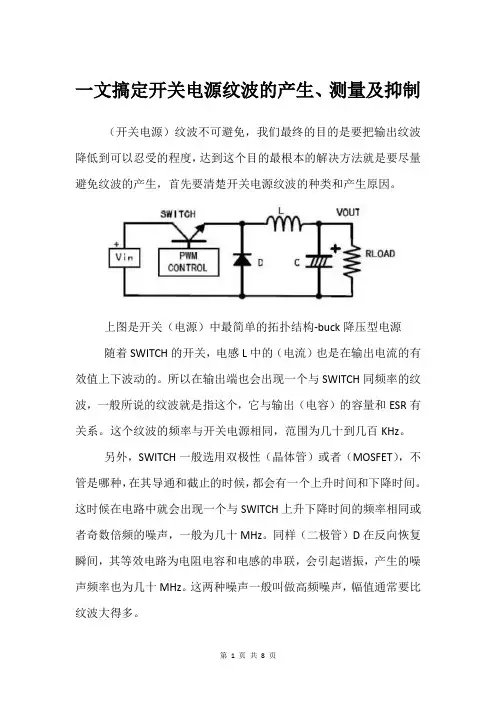

一文搞定开关电源纹波的产生、测量及抑制
一文搞定开关电源纹波的产生、测量及抑制（开关电源）纹波不可避免，我们最终的目的是要把输出纹波降低到可以忍受的程度，达到这个目的最根本的解决方法就是要尽量避免纹波的产生，首先要清楚开关电源纹波的种类和产生原因。
上图是开关（电源）中最简单的拓扑结构-buck降压型电源随着SWITCH的开关，电感L中的（电流）也是在输出电流的有效值上下波动的。
所以在输出端也会出现一个与SWITCH同频率的纹波，一般所说的纹波就是指这个，它与输出（电容）的容量和ESR有关系。
这个纹波的频率与开关电源相同，范围为几十到几百KHz。
另外，SWITCH一般选用双极性（晶体管）或者（MOSFET），不管是哪种，在其导通和截止的时候，都会有一个上升时间和下降时间。
这时候在电路中就会出现一个与SWITCH上升下降时间的频率相同或者奇数倍频的噪声，一般为几十MHz。
同样（二极管）D在反向恢复瞬间，其等效电路为电阻电容和电感的串联，会引起谐振，产生的噪声频率也为几十MHz。
这两种噪声一般叫做高频噪声，幅值通常要比纹波大得多。
如果是AC／（DC）变换器，除了上述两种纹波（噪声）以外，还有AC噪声，频率是输入AC电源的频率，为50～60Hz左右。
还有一种共模噪声，是由于很多开关电源的功率器件使用外壳作为散热器，产生的等效电容导致的。
开关电源纹波的测量基本要求：使用（示波器）AC（耦合）20MHz带宽限制拔掉探头的地线1.AC耦合是去掉叠加的直流电压，得到准确的波形。
2.打开20MHz带宽限制是防止高频噪声的干扰，防止测出错误的结果。
因为高频成分幅值较大，测量的时候应除去。
3.拔掉示波器探头的接地夹，使用接地环测量，是为了减少干扰。
很多部门没有接地环，如果误差允许也直接用探头的接地夹测量。
但在判断是否合格时要考虑这个因素。
还有一点是要使用50Ω终端。
示波器的（资料）上介绍说，50Ω模块是除去DC成分，精确测量AC成分。
但是很少有示波器配这种专门的探头，大多数情况是使用标配100KΩ到10MΩ的探头测量，影响暂时不清楚。
开关电源纹波测试方法
开关电源纹波测试方法
开关电源的纹波测试方法如下：
1. 准备测试设备：需要一台示波器和一个负载电阻。
2. 连接测试设备：将示波器的探头连接到开关电源的输出端，将负载电阻连接到开关电源的输出端和地线之间。
3. 调整示波器：选择合适的示波器探头放大倍数和时间基准，确保能够观察到电源输出的纹波。
4. 设置电源负载：根据开关电源的额定输出电流和电压，选择一个适当的负载电阻值。
确保负载电阻不会超过开关电源的额定功率。
5. 测量纹波：打开开关电源，观察示波器上的波形。
通常，纹波的峰-峰值（Peak-to-Peak）或峰值（Peak）被用来描述纹波的大小。
6. 记录结果：将纹波的数值记录下来，并与开关电源的规格进行比较，以确定其纹波是否在规定范围内。
7. 分析结果：如果纹波超过规定范围，可能需要考虑采取一些措施来降低纹波，例如添加滤波电路或改变开关频率等。
需要注意的是，开关电源的纹波测试方法可能会因具体的产品和测试要求而有所不同，因此在进行测试时应根据具体情况进行调整。

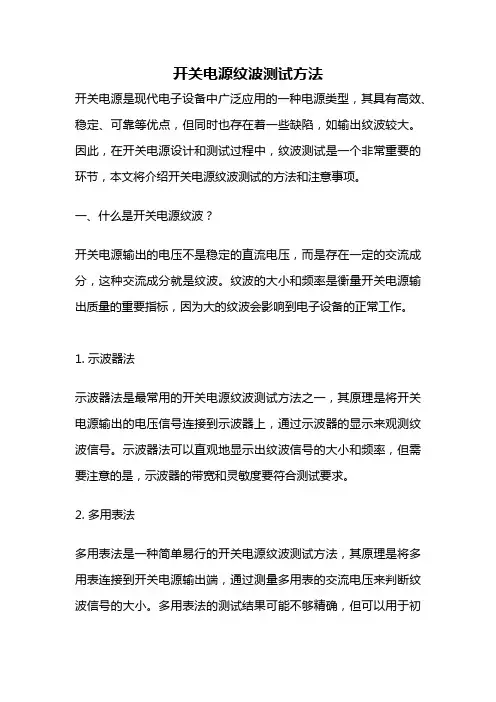

开关电源纹波测试方法
开关电源纹波测试方法开关电源是现代电子设备中广泛应用的一种电源类型，其具有高效、稳定、可靠等优点，但同时也存在着一些缺陷，如输出纹波较大。
因此，在开关电源设计和测试过程中，纹波测试是一个非常重要的环节，本文将介绍开关电源纹波测试的方法和注意事项。
一、什么是开关电源纹波？开关电源输出的电压不是稳定的直流电压，而是存在一定的交流成分，这种交流成分就是纹波。
纹波的大小和频率是衡量开关电源输出质量的重要指标，因为大的纹波会影响到电子设备的正常工作。
1. 示波器法示波器法是最常用的开关电源纹波测试方法之一，其原理是将开关电源输出的电压信号连接到示波器上，通过示波器的显示来观测纹波信号。
示波器法可以直观地显示出纹波信号的大小和频率，但需要注意的是，示波器的带宽和灵敏度要符合测试要求。
2. 多用表法多用表法是一种简单易行的开关电源纹波测试方法，其原理是将多用表连接到开关电源输出端，通过测量多用表的交流电压来判断纹波信号的大小。
多用表法的测试结果可能不够精确，但可以用于初步判断开关电源的输出质量。
3. 频谱分析法频谱分析法是一种较为精确的开关电源纹波测试方法，其原理是将开关电源输出的电压信号进行频谱分析，得到纹波信号的频谱特征。
频谱分析法可以有效地识别出纹波信号的谐波分量，对于开关电源输出信号的深入分析有很大的帮助。
三、开关电源纹波测试注意事项1. 测试环境应该干净、稳定，避免干扰信号的出现。
2. 测试仪器的选用要符合测试要求，例如示波器的带宽和灵敏度等。
3. 测试时需要注意开关电源的负载情况，不同的负载情况下，纹波信号的大小和频率也会有所变化。
4. 测试结果的判断需要参考开关电源的设计要求和应用场景，避免出现误判。
5. 长时间的纹波测试可能会对开关电源产生一定的负担，需要注意测试时间的安排。
四、总结开关电源纹波测试是开关电源设计和调试的重要环节，通过正确的测试方法和注意事项，可以有效地评估开关电源的输出质量，提高电子设备的稳定性和可靠性。
LDO的基本原理与测试
LDO的基本原理与测试LDO是低压差稳压器的英文缩写，全称为Low Dropout Voltage Regulator。
它是一种电源管理器件，用于将高压输入稳定为低压输出。
LDO的基本原理和测试方法如下：一、LDO的基本原理：1.参考电压源：产生稳定的参考电压，用于和输出电压进行比较，从而控制输出电压的稳定性。
2.误差放大器：比较参考电压和输出电压，并将比较结果反馈给功率晶体管的控制端，以调整输出电压。
当输出电压下降时，误差放大器会发出信号，使功率晶体管提供更多电流来提高输出电压；当输出电压上升时，误差放大器会减小控制信号，使功率晶体管减小输出电流，以维持稳定的输出电压。
3.功率晶体管：根据误差放大器的控制信号，调节输出电流。
功率晶体管与误差放大器形成一个负反馈控制回路，通过提供或减小输出电流，使输出电压稳定在设定的值。
二、LDO的测试：LDO的测试主要包括静态参数测试和动态响应测试。
1.静态参数测试：(1)零负载测试：在无负载的情况下测量LDO的输出电压和电流。
这样可以得到静态的输出电压和输出电流参数。
(2)输出电压调整测试：在满载情况下，通过改变LDO的输入电压和输出电流，观察LDO的输出电压的变化，并记录输出电流的最大和最小值。
(3)输出噪声测试：在负载条件下，测量LDO输出电压的噪声水平。
可以使用频谱分析仪来进行测试，得到噪声功率谱密度。
2.动态响应测试：(1)输入抑制测试：在负载条件下，改变LDO的输入电压的幅度和频率，观察LDO输出电压的变化。
这样可以测试LDO对输入电源纹波的抑制能力。
(2)负载调整测试：在静态负载状态下，改变LDO的负载电流，观察LDO输出电压的变化。
这样可以测试LDO对负载变化的响应速度。
(3)短路保护测试：通过短接输出端口，观察LDO的工作状态，测试其短路保护功能是否正常。
在LDO测试中，需要使用示波器、多用表、频谱分析仪等测试设备。
测试时需要注意输入电压的稳定性、负载电流的准确设置和测试环境的干扰等因素。
ldo衰减纹波
ldo衰减纹波
LDO衰减纹波（Low Drop-Out Ripple）是指在低压差线性稳
压器(LDO)输出电压中的波动或纹波。
衰减纹波是简化为直流
信号的交流信号，其幅度较小。
通常情况下，LDO输出的电
压应该是稳定的直流信号，以保证被供电设备的正常工作。
然而，由于各种原因（例如电源噪声、电路阻抗、负载变化等），LDO输出电压中可能会存在一定程度的波动。
衰减纹波是指通过某种方式降低或抑制LDO输出电压中的波动。
对于LDO来说，衰减纹波的能力是一个重要指标。
通常，LDO的设计目标是尽可能地降低输出电压的纹波幅度，以提
供更为稳定的工作环境。
为了实现LDO衰减纹波，设计者可以采取一些技术措施。
例如，可以使用更好的滤波电容来降低电源噪声对输出电压的干扰；可以增加输出电容以增加电容的储电能力，从而减小电压的波动；还可以通过增加负载电容来平滑负载变化所带来的波动。
总而言之，LDO衰减纹波是指降低输出电压中波动或纹波的
能力，通过合理的设计和技术措施可以提高LDO的衰减纹波
能力，从而实现更为稳定的输出电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ldo纹波测试方法
LDO的纹波测试方法主要有以下几种：
1. 示波器和放大器法：放大器将AC纹波叠加到直流电源的DC电压上，然后使用示波器直接测量LDO的输出纹波和输入纹波。
这种方法不适用于高PSRR的LDO，因为此时输出纹波太小，示波器无法精确测量。
2. 音频分析仪和放大器法：通过音频分析仪和放大器的方法，对LDO的输
出纹波进行测量。
3. 线路/负载调整率测试：需要使用源测量单元SMU和数字万用表DMM。
通过SMU扫描输入电压，观察输出的变化，并使用DMM精确地测出输入、输出电压，绘制响应图和数据表格。
4. 线路/负载瞬态响应测试：需要使用SMU、示波器和触发同步功能。
SMU快速改变输入电压或负载电流，用示波器记录瞬间的响应。
如果SMU 的变化速率不能满足测试要求，可以外接电路实现。
以上方法仅供参考，实际测试中需要根据具体的测试需求和条件选择合适的方法。
