阵列天线分析与综合

阵列天线分析与综合

前言

任何无线电设备都需要用到天线。天线的基本功能是能量转换和电磁波的定向辐射或接收。天线的性能直接影响到无线电设备的使用。现代无线电设备,不管是通讯、雷达、导航、微波着陆、干扰和抗干扰等系统的应用中,越来越多地采用阵列天线。阵列天线是根据电磁波在空间相互干涉的原理,把具有相同结构、相同尺寸的某种基本天线按一定规律排列在一起组成的。如果按直线排列,就构成直线阵;如果排列在一个平面内,就为平面阵。平面阵又分矩形平面阵、圆形平面阵等;还可以排列在飞行体表面以形成共形阵。

在无线电系统中为了提高工作性能,如提高增益,增强方向性,往往需要天线将能量集中于一个非常狭窄的空间辐射出去。例如精密跟踪雷达天线,要求其主瓣宽度只有1/3度;接收天体辐射的射电天文望远镜的天线,其主瓣宽度只有1/30度。天线辐射能量的集中程度如此之高,采用单个的振子天线、喇叭天线等,甚至反射面天线或卡塞格伦天线是不能胜任的,必须采用阵列天线。

对一些雷达设备、飞机着陆系统等,其天线要求辐射能量集中程度不是很高,其主瓣宽度也只有几度,虽然采用一副天线就能完成任务,但是为了提高天线增益和辐射效率,降低副瓣电平,形成赋形波束和多波束等,往往也需要采用阵列天线。

在雷达应用中,其天线即需要有尖锐的辐射波束又希望有较宽的覆盖范围,则需要波束扫描,若采用机械扫描则反应时间较慢,必须采用电扫描,如相控扫描,因此就需要采用相控阵天线。

在多功能雷达系统中,既需要在俯仰面进行波束扫描,又需要改变相位展宽波束,还需要仅改变相位进行波束赋形,实现这些功能的天线系统只有相控阵天线才能完成。

随着各项技术的发展,天线馈电网络与单元天线进行一体化设计成为可能,高集成度的T/R组件的成本越来越低,使得在阵列天线中的越来越广泛的采用,阵列天线实现低副瓣和极低副瓣越来越容易,功能越来越强。等等。

综上所述,采用阵列天线的原因大致有如下几点: ■容易实现极窄波束,以提高天线的方向性和增益;

■易于实现赋形波束和多波束;

■易于实现波束的相控扫描;

■易于实现低副瓣电平的方向图。

对上面的第一点,可采用大型阵列天线来实现;对后三点,可采用阵列天线的口径幅度分布和相位分布来控制,并考虑馈电网络与辐射单元天线的一体化设计,甚至采用含T/R组件的有源相控阵。

现在的无线电通讯系统和雷达系统中愈来愈多地采用阵列天线,例如,在民用移动通讯系统中,作为基站天线的平板阵列天线、航管雷达天线等,军用的远程警戒雷达天线、预警机载雷达天线、一些炮瞄雷达天线、导弹制导雷达天线,微波着陆系统天线等。

由于阵列天线易于实现窄波束、低副瓣和相控波束扫描,使得发现目标和跟踪目标的可靠性、稳定性和实时性等性能得以提高,原来的一些采用反射面机械扫描的天线有的也改用阵列天线来实现。

阵列中的单元天线通常是相同类型、相同尺寸的天线。例如,由半波振子天线组成的阵列,称为半波振子天线阵列。此外还有喇叭天线阵列、开口波导天线阵列、微带天线阵列、波导缝隙天线阵、八木天线阵等等。阵列天线采用何种形式的单元天线完全取决于工作频率、频带宽度、环境、制造成本等诸多其它因素。

■ 阵列天线的分析

阵列天线的分析是在已知如下四个参数的情况下分析确定阵列天线的辐射特性,包括阵列天线的方向图、半功率波瓣宽度、方向性系数、副瓣电平等。

(1) 单元总数; (如直线阵的N,平面阵的M×N)

(2) 单元在空间的分布;(如直线阵的d,平面阵的xd、yd)

(3) 各单元的激励幅度分布;(如直线阵的nI,平面阵的xmI、ynI或mnI) (4) 各单元的激励相位分布;(如直线阵的n,平面阵的xm、yn)

■ 阵列天线的综合

阵列天线的综合则是其分析的逆问题,即在给定辐射特性的情况下综合出阵列天线的如上四个参数,使阵列的某些辐射特性满足给定的要求,或使阵列的方向图尽可能地逼近预定的方向图。

第一章 直线阵列的分析

§1.1 引言

为了增强天线的方向性,提高天线的增益或方向性系数,或者为了得到所需的辐射特性,我们可以采用天线阵,以形成阵列天线。天线阵是由多个天线单元按照一定方式排列在一起而组成的。组成阵列天线的独立单元,称为天线单元、单元天线或阵元。

直线阵列的分析方法是平面阵列分析的基础。对于可分离型的矩形网格矩形边界的平面阵列,可以看作是一些直线阵列按行或按列排列在一起构成的。导出直线阵列阵因子的方法大致有两种,一种是求解面电流源的辐射场,然后根据阵列为离散源组合在一起的特点对面电流源进行抽样,就可得到直线阵列的阵因子;一种是先确定单元天线的远区辐射场的表示,然后考虑波程差,把阵列中所有单元天线的辐射场叠加起来,求得阵列的总辐射场,从而求得阵因子。

§1.2 电流源的辐射场

假设在xz平面上有一个面积为S的面电流源,其面电流密度为ˆ()(,)zJxzJrz,如图1-1所示,求远区辐射场。

图1-1 面电流源及坐标系

这种模型对分析阵列天线有用,阵列天线中电流分布是离散的分布,可以把阵列中各单元的电流值视为连续电流分布的抽样值。 求面电流源辐射场的方法如下:

(1) 求矢量位A

面电流源在空间某点产生的矢量位为

()4jkRsedsRAJr (1.1)

式中,2/k,对于远区,,rR,可作如下近似:

且由 ˆˆˆˆsincossinsincosxyzr

可得其中波程差: ˆ(sincoscos)Rrxzrr (1.2)

则式(1.1)可写作

(sincoscos)ˆ(,)4jkrjkxzzSezJxzedxdzrAˆzzA (1.3)

(2) 把直角坐标系下的矢量分量转化为球坐标系下的矢量分量

sinzAA (1.4)

(3) 由远场公式 jEA 求远区电场

(,)4jkrejFr k (1.5)

式中,/为传播媒质中的波阻抗,方向图函数为

(sincoscos)(,)sin(,)jkxzzsFkJxzedxdz (1.6)

(4) E面和H面方向图函数 天线的方向图一般是一个空间的立体图,在天线分析中为了方便起见,一般只研究两个主面内的方向图,这两个主面是相互垂直的E面和H面。

E面:是指通过最大辐射方向并平行于电场矢量的平面;

H面:是指通过最大辐射方向并垂直于电场矢量的平面;

对前面图1-1所示的面电流源天线,其E面和H面方向图分别为:

E面(即yz平面,/2)

cos()sin(,)jkzEzsFkJxzedxdz (1.7)

H面(即xy平面,/2)

cos()(,)jkxHzsFkJxzedxdz (1.8)

§1.3 直线阵列

为简单起见,这里主要讨论由对称振子组成的直线阵。对称振子组成的直线阵主要有两种排列形式,一种是平行振子直线阵,如图1-2所示,一种是共轴振子直线阵,如图1-3所示。

图1-2 并排振子直线阵 图1-3 共轴振子直线阵

1.3.1 并排振子直线阵

设阵列中有N个相同振子单元天线,长度为2L,各振子平行排列在x轴上,位置分别为0121,,,...,Nxxxx,阵列天线的电流分布可看作是图1-1平面连续电流密度的抽样。即

10(,)()()NznnnJxzIgzxx (1.9)

式中,jnnnIIe,nI表示单元馈电振幅,表示相邻单元间的馈电相位差,或称均匀递变相位。()gz表示振子上电流沿z轴变化的函数,其近似为

()sin(||)gzkLz , (1.10)

()nxx为delta函数。

把式(1.9)代入(1.6),并利用关系()()()nnfxxxdxfx,得

0()(,)kfS (1.11)

式中,0()f为单元方向图函数,代入式(1.10)得

cos0()sin()jkzLfgzedz2cos(cos)cos()sinkLkLk (1.12)

阵因子方向图函数为

1sincos0(,)nNjkxnnSIe1(cos)0nxNjkxnnnIe (1.13)

式中, cossincosx (1.14)

为阵轴与射线之间的夹角,见图1-2。

式(1.11)表示了阵列天线的方向图相乘原理,即阵列天线的方向图为单元方向图与阵因子方向图的乘积。由式(1.13)可见,阵因子与单元数N,单元的空间分布nx,激励幅度nI和激励相位有关。阵因子(,)S可视为由理想的无方向性的点源组成的阵列方向图函数。一般情况下,单元方向图是已知的,因此,研究阵因子的特点便能获得阵列的辐射特性。

对于均匀直线阵,单元为等间距d排列,激励幅度相同0nII,激励相位按均匀递变(递增或递减)。设无论是奇数还是偶数单元的阵列,其坐标原点均设在阵列中点,如图1-4所示。

这两种情况均有如下关系 1(1)2nNxnd, 0,1,2,...,1nN (1.15)

代入式(1.13)可得均匀直线阵的阵因子为

11(1)cos200(,)xNNjkdjnunSIee (1.16)

式中, cosxukd (1.16a)

令 12(1)01NjnujujujNunteeee

两式相减得: (1)1jujNutee

则得: (1)/21sin(/2)sin(/2)1jNujNujueNuteue (1.17)

把式(1.17)代入(1.16),并取阵因子的模值,得

00sin(/2)sin[(cos)/2]|()|sin(/2)sin[(cos)/2]xxNuNkdSuIIukd (1.18)

对于并排振子均匀直线阵,见图1-2,由式(1.11)可得其 yz面(/2)方向图函数为

00sin(/2)|()|()sin(/2)NFkIf (1.19)

合集下载

面向雷达和通信一体化应用的阵列天线设计简析

面向雷达和通信一体化应用的阵列天线设计简析

面向雷达和通信一体化应用的阵列天线设计简析

摘要:随着科技的发展,雷达和通信一体化应用成为了现代通信和雷达领域中的重要发展趋势。其中,阵列天线是实现雷达和通信一体化的重要手段之一。在雷达和通信一体化应用中,阵列天线需要同时实现雷达探测、通信传输、数据处理等多个功能,而这些功能都需要以阵列天线为基础。阵列天线作为一种重要的天线结构,具有较高的增益和方向性,能够满足雷达和通信一体化应用的需求。

关键词:;雷达通信;一体化应用;阵列天线;设计简析

本文首先介绍了阵列天线的概念及特性,包括其结构、工作原理和性能指标。接着,分析了雷达和通信一体化应用的需求,探讨了阵列天线在这一领域的应用前景。然后,对阵列天线设计方法进行了详细分析,包括阵元配置、波束形成和信号处理等方面。最后,通过实际应用实例的分析,验证了阵列天线在雷达和通信一体化应用中的有效性和可行性。通过本文的研究,可以为相关领域的研究人员提供一定的参考和借鉴。

1.阵列天线的概念及特性

阵列天线是一种由多个天线单元组成的天线系统,它们按照特定的排列方式连接在一起。相比于传统的单个天线,阵列天线具有更高的增益和方向性,能够更好地接收和发送无线信号。阵列天线的设计主要涉及到天线单元的选择、排列方式的确定以及天线间的耦合问题。

首先,天线单元的选择是阵列天线设计的关键之一。天线单元的性能将直接影响整个阵列天线系统的性能。在选择天线单元时,需要考虑天线的频率响应、增益、辐射图案等参数。此外,天线单元之间的互相干扰也需要进行充分的考虑,以避免信号的干扰和失真。其次,阵列天线的排列方式也是设计中需要注意的要点。不同的排列方式将会对阵列天线的性能产生不同的影响。常见的排列方式有线性排列、面阵排列等。线性排列方式适用于狭窄的覆盖区域,而面阵排列方式适用于宽广的覆盖区域。在确定排列方式时,需要综合考虑覆盖区域的大小、天线单元的数量以及成本等因素。最后,天线间的耦合问题也是阵列天线设计中需要关注的方面。天线间的耦合会影响到天线的辐射特性和频率响应。为了减小耦合效应,可以采用一些技术手段,如增加天线单元之间的间距、引入补偿网络等。

阵列天线辐射和散射分析与控制方法研究

阵列天线辐射和散射分析与控制方法研究

阵列天线辐射和散射分析与控制方法研究

阵列天线辐射和散射分析与控制方法研究

引言

阵列天线是一种由若干个天线元素组成的天线系统,其具有较高的增益和指向性。阵列天线已经广泛应用于通信、雷达、卫星通信等领域。但是,由于环境的复杂性以及天线与周围物体的交互作用,阵列天线在实际应用中也会产生辐射和散射效应,从而对系统的性能产生一定的影响。因此,对阵列天线辐射和散射进行准确的分析和控制方法研究具有重要的意义。

一、阵列天线辐射分析

阵列天线的辐射特性主要包括辐射图案、辐射功率和辐射效率等。在辐射分析中,主要采用电磁场理论和数值计算方法进行研究。

首先,电磁场理论可以分析天线元素的辐射电场分布和辐射功率密度。通过计算得到辐射电场分布图和功率密度分布图,可以了解到天线元素的辐射效果以及辐射方向性,为进一步进行系统设计和优化提供了重要的依据。

其次,数值计算方法是辐射分析中常用且有效的手段。其中,有限差分时间域(FDTD)方法被广泛应用于天线辐射效应分析中。通过对阵列天线单元进行网格划分,利用Maxwell方程求解电磁场的时域波动方程,可以计算得到天线的辐射特性,并通过辅助软件绘制得到辐射图案,该方法具有计算精度高、适应性强等优点。

二、阵列天线散射控制方法研究

阵列天线的散射效应是指当电磁波到达天线表面时,会发生反射、折射和散射现象,从而导致天线性能的衰减和干扰。因此,对散射效应进行控制是阵列天线设计中的一个重要环节。

针对阵列天线的散射问题,目前主要采用以下方法进行控制:

1. 表面材料设计:通过选择合适的材料来改变天线表面的电磁性质,从而减小散射效应。例如,采用高吸波材料可以降低表面的散射能力,从而提高天线的性能。

2. 表面覆盖设计:在天线表面添加覆盖层,通过表面的反射和吸收来减小散射效应。例如,利用金属网格或者金属板覆盖在天线表面,可以有效地抑制天线的散射问题。

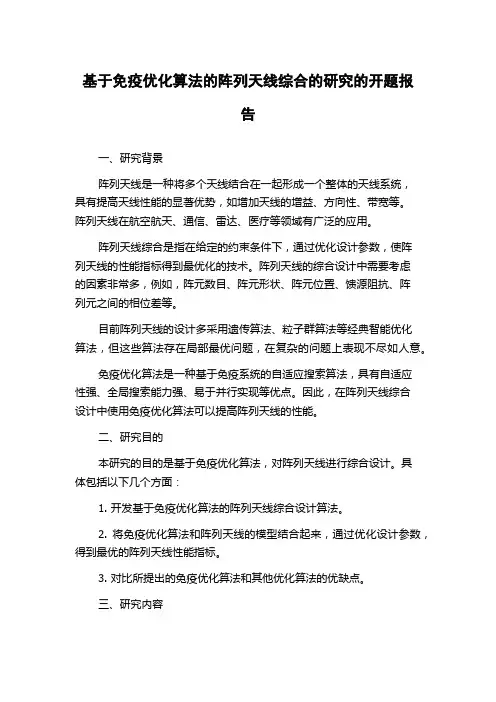

基于免疫优化算法的阵列天线综合的研究的开题报告

基于免疫优化算法的阵列天线综合的研究的开题报告

基于免疫优化算法的阵列天线综合的研究的开题报告

一、研究背景

阵列天线是一种将多个天线结合在一起形成一个整体的天线系统,具有提高天线性能的显著优势,如增加天线的增益、方向性、带宽等。阵列天线在航空航天、通信、雷达、医疗等领域有广泛的应用。

阵列天线综合是指在给定的约束条件下,通过优化设计参数,使阵列天线的性能指标得到最优化的技术。阵列天线的综合设计中需要考虑的因素非常多,例如,阵元数目、阵元形状、阵元位置、馈源阻抗、阵列元之间的相位差等。

目前阵列天线的设计多采用遗传算法、粒子群算法等经典智能优化算法,但这些算法存在局部最优问题,在复杂的问题上表现不尽如人意。

免疫优化算法是一种基于免疫系统的自适应搜索算法,具有自适应性强、全局搜索能力强、易于并行实现等优点。因此,在阵列天线综合设计中使用免疫优化算法可以提高阵列天线的性能。

二、研究目的

本研究的目的是基于免疫优化算法,对阵列天线进行综合设计。具体包括以下几个方面:

1. 开发基于免疫优化算法的阵列天线综合设计算法。

2. 将免疫优化算法和阵列天线的模型结合起来,通过优化设计参数,得到最优的阵列天线性能指标。

3. 对比所提出的免疫优化算法和其他优化算法的优缺点。

三、研究内容 1. 阵列天线综合设计基础理论研究。包括阵列天线的概念、性能指标、阵列天线的设计方法。阵列天线的性能指标包括增益、方向性、带宽、驻波比等,并在此基础上,利用数学建模方法,建立适合性的数学模型。

2. 免疫优化算法的研究。对免疫系统的运作机理、基本原理、应用优势等进行介绍,包括抗体、免疫记忆、抗原呈递等机制。研究免疫优化算法在阵列天线设计中的优化应用方向和方法。

3. 阵列天线综合设计算法开发。包括将阵列天线模型和免疫优化算法模型进行整合,合理选择设计参数、编写算法程序等,实现阵列天线的综合设计。

4. 阵列天线性能仿真分析。对所设计的阵列天线进行性能分析,主要包括阵列天线增益、方向性、带宽、驻波比等性能指标,评估所设计的阵列天线的性能优劣。

阵列天线原理

阵列天线原理

阵列天线原理

天线是无线通信系统中的重要组成部分,它的性能直接影响着通信质量和系统的可靠性。在实际应用中,为了满足不同的通信需求,人们提出了各种各样的天线结构,其中阵列天线因其具有指向性强、增益高、抗干扰能力强等优点,被广泛应用于通信系统中。

阵列天线是由若干个天线单元按照一定的几何排列形成的天线系统,它的工作原理是通过控制每个天线单元的相位和幅度,使得天线系统的辐射方向和辐射特性得以控制和调节。在阵列天线中,天线单元之间的距离和排列方式决定了阵列天线的辐射特性,而每个天线单元的相位和幅度控制则决定了阵列天线的指向性和增益。

阵列天线的原理可以简单地理解为多个天线单元联合工作,通过相位和幅度的控制,形成一个合成的辐射波束,从而实现对信号的指向性接收和发射。相比于单一天线,阵列天线能够更加灵活地控制辐射方向,提高信号的接收和发射效率,因此在通信系统中具有重要的应用价值。

在实际应用中,阵列天线的设计与优化是一个复杂而又关键的问题。首先,需要根据通信系统的需求确定阵列天线的工作频段和辐射特性;其次,需要选择合适的天线单元,并确定它们之间的排列方式和距离;最后,需要设计相应的相位和幅度控制电路,实现对阵列天线的精确控制。在这个过程中,需要考虑到天线单元之间的互相干扰、阵列天线的辐射效率、成本和制造难度等因素,因此阵列天线的设计和优化是一个综合考虑多方面因素的复杂问题。

除了在通信系统中的应用,阵列天线还被广泛应用于雷达、无线电导航、遥感等领域。在这些领域中,阵列天线通过对信号的精确控制,能够实现对目标的高分辨率成像、精确定位和跟踪等功能,因此也受到了广泛的关注和研究。

总的来说,阵列天线作为一种重要的天线结构,在通信和雷达等领域具有重要的应用价值。通过对阵列天线原理的深入理解和优化设计,能够更好地满足不同通信系统的需求,提高系统的性能和可靠性,因此对阵列天线的研究和应用具有重要的意义。

平面阵列天线的设计与研究

平面阵列天线的设计与研究

平面阵列天线的设计与研究

设计和研究平面阵列天线涉及到多个关键因素,包括天线阵列的布局、天线元件的选择和性能优化等。以下将详细介绍平面阵列天线的设计与研究。

首先是天线阵列的布局。天线阵列可以采用线性、矩形、圆形或其他形状的布局。根据具体的应用要求和频率范围,选择合适的布局形式可以实现特定的辐射特性和波束指向。

其次是天线元件的选择。平面阵列天线可以由各种类型的天线元件组成,如微带天线、开槽天线、偶极子天线等。选择适当的天线元件可以实现不同频率范围和辐射特性的要求。

然后是天线阵列的尺寸和间距。天线元件的尺寸和元素之间的间距会影响天线阵列的辐射特性和波束宽度。通过合理设计尺寸和间距,可以实现较高的方向性和天线增益。

接下来是天线阵列的耦合和匹配。由于天线元件之间的相互影响,需要进行耦合和匹配来保证整个天线阵列的性能。常用的耦合和匹配技术包括天线间隔离、匹配电路和补偿网络等。

最后是天线阵列的性能优化。通过优化天线阵列的设计参数和结构,可以实现更高的天线增益、更窄的波束宽度和更低的副瓣等性能指标。优化方法包括遗传算法、微粒群算法和模拟退火算法等。

除了设计和研究,平面阵列天线还存在一些挑战和应用领域的需求。首先,要解决天线元素之间的耦合问题,以减少相互干扰和增强整体性能。其次,要提高天线阵列的可靠性和稳定性,以适应多变的环境条件。此外,平面阵列天线在车联网、机器人和医疗设备等应用领域有着广阔的前景。 总结起来,平面阵列天线的设计与研究涉及到天线阵列的布局、天线元件的选择和性能优化等方面。通过合理设计和优化,可以实现对无线信号的精确定向和波束形成,满足不同应用领域的需求。未来,平面阵列天线将继续发展,应用范围将更加广泛。

微带贴片天线阵列的研究与设计

微带贴片天线阵列的研究与设计

微带贴片天线阵列的研究与设计

随着无线通信技术的快速发展,天线作为无线通信系统的重要组件,其性能和设计受到了广泛。微带贴片天线作为一种常见的平面天线,具有体积小、重量轻、易于集成等优点,被广泛应用于现代通信系统中。本文将重点探讨微带贴片天线阵列的研究与设计。

微带贴片天线的基本原理是利用微带线来传输信号,并在贴片表面形成电磁场,从而实现电磁波的辐射和接收。微带贴片天线的应用范围广泛,如移动通信、卫星通信、雷达等领域。为了满足现代通信系统的需求,微带贴片天线阵列的研究与设计成为了关键。

微带贴片天线阵列的研究与设计方法包括理论分析、实验测试和数据分析。理论分析是研究微带贴片天线阵列的基础,通过建立模型来分析天线的辐射特性和性能参数。常用的分析方法包括电磁场理论和有限元法等。实验测试是研究微带贴片天线阵列的重要环节,通过测试数据来验证理论分析的正确性。实验测试包括天线性能参数的测量和辐射特性的测试等。数据分析是对实验测试结果进行处理和解释的过程,通过对比不同数据来优化天线阵列的设计。

实验结果表明,微带贴片天线阵列具有优良的性能特点和优势。微带贴片天线阵列的辐射性能较强,能够实现方向性和增益的控制。微带贴片天线阵列的带宽较宽,有利于实现多频段通信。微带贴片天线阵列易于集成和制造,具有较低的成本和较高的可靠性。这些优点使得微带贴片天线阵列在未来通信领域中具有广泛的应用前景。

本文通过对微带贴片天线阵列的研究与设计,总结了其性能特点和优势,并指出了微带贴片天线阵列在技术创新和应用推广方面的意义。微带贴片天线阵列作为一种重要的平面天线,具有广泛的应用前景。在未来的研究中,可以进一步探索微带贴片天线阵列的高效设计和优化方法,提高其性能和可靠性,以满足不断发展的无线通信需求。

随着无线通信技术的快速发展,天线作为通信系统中关键的组成部分,其性能和设计受到了广泛。特别是高性能宽带双极化微带贴片天线,其在无线通信领域具有广泛的应用前景。本文将围绕高性能宽带双极化微带贴片天线的设计进行深入研究,旨在为未来无线通信领域提供高性能的天线解决方案。

阵列天线中的设计及优化研究

阵列天线中的设计及优化研究

近年来,阵列天线已经成为了无线通信领域中广泛应用的技术之一。而在阵列天线的设计与优化中,电路设计及射频工程方面的知识都是不可或缺的。本文将重点讨论阵列天线的设计与优化,为大家提供一些有益的参考。

一、阵列天线的构造

阵列天线可以看作是由许多天线元件(或称基本振子)排成一束的天线。一般来说,阵列天线发射功率较大,覆盖范围较广,而且具有较好的抗干扰能力,也因此被广泛地应用于卫星通信、雷达测量、航空通信等领域。另外,阵列天线还可以被用来调制波束方向,实现对特定目标的跟踪与定位。

二、阵列天线的设计要点

在阵列天线的设计过程中,很重要的一部分就是基本振子的选择。一般来说,基本振子的性能决定了整个阵列天线的最终性能。因此,在选择基本振子时,需要根据具体的应用情况,综合考虑天线频带、增益、波束宽度等因素,来确定合适的振子类型。常用的阵列天线基本振子有微带天线、直立天线和小型耦合天线等。

除了基本振子的选择之外,阵列天线还需要进行相位控制。这是因为阵列天线的相位控制可以帮助实现波束扫描和准确的角度跟踪,同时还可以提高天线的抗干扰性能。在阵列天线中,常用的相位控制方式有数字控制和模拟控制两种。

三、阵列天线的优化

除了基本振子的选择和相位控制之外,阵列天线的优化还包括波束宽度、方向性、结构等方面。其中,波束宽度的调整可以帮助改善信号的接收与发射效果,提升阵列天线的性能。在这一点上,可以通过改变基本振子的形状、增加振子的数量等方式来实现。 另外,方向性的优化可以通过合适的振子间距、阵列配置方式等方式实现。通过对阵列天线的结构进行调整,可以增加天线的抗干扰能力,减少信号衰减等因素,提升天线的性能。

总之,在阵列天线的设计与优化中,需要谨慎选择基本振子,合理设置相位控制,以及优化波束宽度、方向性和结构等因素。只有这样,阵列天线才能够在大范围的应用中发挥出最优的性能。

通信电子中的阵列天线技术

通信电子中的阵列天线技术

随着通信技术的不断发展,阵列天线技术在通信电子领域的应用越来越广泛。阵列天线技术是一种多元化设备,被广泛应用于雷达、卫星、船舶、汽车、无人机和航空器等领域。

一. 阵列天线技术的基本概念

阵列天线技术是利用天线阵列单元构成的天线系统来实现高增益、高方向性的通信信号接收和发射。阵列天线由多个天线单元组成,每个天线单元实现对信号的接收和辐射。在天线阵列的设计中,单元之间的距离要根据应用场景特点进行选择,以达到最佳的接收和发射效果。天线阵列还可以通过数字信号处理算法完成波束形成、信号检测和测向等功能。

二. 阵列天线技术的优点

阵列天线技术比传统的单元天线有着更高的增益和更好的方向性。它可以在一定程度上避免信号的干扰和衰减。在雷达、卫星和通信系统中,阵列天线可以提高信号的精度和可靠性,有助于提高系统的灵敏度和性能。阵列天线也可以用于物体检测和物体跟踪,比如飞机的雷达系统。

三. 阵列天线的分类

阵列天线根据其排列方式不同可以分为线性阵列和面阵列。线性阵列天线单元排列在一条直线上,面阵列天线单元排列在一个平面上。阵列天线根据其工作频率不同可分为微波频段、毫米波频段和太赫兹频段。阵列天线还可以根据其应用场景的特点进行分类。

四. 阵列天线的设计和制造

阵列天线的设计和制造是一个复杂且精密的过程。阵列天线的设计需要根据具体的应用场景和系统需求选择合适的阵列参数和天线单元。天线单元的设计需要考虑到天线的阻抗匹配和天线之间的互耦问题。阵列天线的制造需要应用多种工艺和技术,包括印制电路板(PCB)加工、射频组件组装和测试等。

五. 阵列天线的未来展望

随着通信技术的不断发展和应用场景的不断更新,阵列天线技术将越来越受到重视和应用。未来阵列天线将朝着更精密、高效和多功能方向发展。随着阵列天线技术的不断提升,其在卫星通信、5G通信、自动驾驶和物联网等领域的应用将更加广泛。

结论

阵列天线技术是通信电子领域中一个重要的技术领域,被广泛应用于雷达、卫星、船舶、汽车、无人机和航空器等领域。阵列天线技术具有更高的增益和更好的方向性,能够提高系统的灵敏度和性能。随着通信技术的不断发展和应用场景的不断更新,阵列天线技术将面临着更多的挑战和机遇。

雷达阵列天线介绍

■开课目的

“阵列天线分析与综合”是电子信息工程专业电磁场与微波通信方向的专业选修课程。课程的任务是使学生掌握阵列天线的基本理论、基本分析与综合方法,掌握单脉冲阵列、相控阵扫描天线的基本理论和概念、以及阵列天线的优化设计思想,培养学生分析问题和解决问题的能力,为今后从事天线理论研究、工程设计和开发工作打下良好的基础。

■课程要求

● 约有五次作业

● 考核

平时成绩占20%。包括平时作业,出勤情况。

期末考试成绩占80%(一页纸开卷)

雷达阵列天线简介

1、“AN/SPY—1”S波段相控阵雷达

是海军“宙斯盾”(Aegis)武器系统中的一部分,由RCA公司研制。它有四个相控阵孔径,提供前方半空间很大的覆盖范围。

接收时它使用带68个子阵的馈电系统,每个子阵包含64个波导辐射器,总共有68×64=4352个单元。

发射时,子阵成对组合,形成32个子阵,每个子阵128个单元,总共32×128=4096辐射单元。

移相器为5位二进制铁氧体移相器,直接向波导辐射器馈电。

为了避免相位量化误差引起的高副瓣电平,后来移相器改为7位二进制移相器,合成的相控阵由强制馈电功分网络馈电,辐射单元也改为4350个,单脉冲的和、差波瓣及发射波束均按最佳化设计。

AN/SPY—1天线正在进行近场测试(RCA公司电子系统部提供)

目前该系统安装在导弹巡洋舰上

导弹巡洋舰上的AN/SPY—1系统

2、爱国者(PATRIOT)多功能相控阵雷达

是Raytheon公司为陆军研制的一种多功能相控阵雷达系统。其天线系统使用光学馈电的透镜阵列形式。和差波瓣分别通过单脉冲馈源达到最佳。孔径呈圆形,包含大约5000个单元,采用4位二进制铁氧体移相器和波导型辐射器单元。它安装在车辆上,并可平叠以便于运输。

爱国者多功能相控阵雷达天线(Raytheon公司提供)

3、机载预警和控制系统(AWACS)

世界上第一个具有超低副瓣的作战雷达天线是由西屋电气公司为AWACS系统研制的。它取得成功后,便有很多产品紧随其后,而且常常得到比规定的副瓣电平还要低的副瓣。AWACS雷达天线是波导窄边缝隙阵列,有4000多个缝隙单元。该系统可用于空中监视的预警机,如下图所示。它在可一起转动的圆形天线罩内做机械旋转,在垂直面上用28个铁氧体精密移相器实现相控扫描。

阵列天线分析与综合复习

阵列天线分析与综合复习

第一章 直线阵列的分析

1. 什么是阵列天线的分析?

2. 什么是阵列天线的综合?

3. 能导出均匀直线阵列的阵因子sin(/2)(),cossin(/2)NuSuukdu

当阵轴为x轴、y轴或z轴时,cos的表示分别是什么?

阵因子与哪些因素有关?

4. 均匀侧射阵与端射阵

(1) 什么是均匀直线侧射阵和端射阵?它们的阵因子表示分别是什么?

(2) 最大辐射方向与最大值

(3) 抑制栅瓣条件

(4) 零点位置

(5) 主瓣零点宽度(侧射阵、端射阵、扫描阵)

(6) 半功率波瓣宽度(侧射阵、端射阵、扫描阵)

(7) 副瓣电平。能证明均匀直线阵的副瓣电平SLL=-13.5dB。

(8) 方向性系数。

■能证明不等幅、等间距直线阵的方向性系数公式(1.38)

■当/2d时,能证明得到式(2.26)

■能导出均匀直线侧射阵和端射阵的阵因子公式2/DL和4/DL

5. 能用Z变换方法和直接相加法分析书上P17图1.14、图1.15、图1.17分布与P34习题1.10正弦分布的阵列。即能根据P18表1.2的阵列函数简表导出阵因子,并能写出求和形式的阵因子和作适当的分析。

直线阵列能用Z变化法分析的条件限制是什么?

6. 谢昆诺夫单位圆辅助分析阵列

(1) 能由阵列多项式的零点导出阵列激励分布,见P34习题1.13。

(2) 熟悉不同单元间距d时,,cosjuweukd,w在单位圆上的轨迹变化。

(3) 根据w在单位圆上的轨迹变化,能说明阵列不出现栅瓣的条件。

(4) 单位圆上某点与各零点的距离的乘积含义是什么?

(5) 能用单位圆分析一个简单直线阵列。

7. 不均匀阵列概念

(1) 不等间距阵列

(2) 幅度不均匀阵列

(3) 相位不均匀阵列

(4) 波束展宽方法

(5) 相位和幅度误差分析模型

8. 单脉冲阵列(激励幅度对称)

(1) 和方向图 ■能根据阵列单元顺序排列写出阵因子方向图函数(单元数不分奇偶)。
