半固态连接技术现状及发展趋势

合集下载

半固态成形分析

半固态成形分析

5.易于生产复合材料与新型合金。
金属半固态成形工艺可改善复合材料中非金属材料的漂浮、 偏析以及与基体金属不浸润的技术难题,为复合材料的制备与成 形提供了有利条件。控制固态合金黏度,可以均一地掺入非金属 材料与密度差大的金属材料,生产金属基复合材料与新成分合金。 利用半固态合金的高黏性,在搅拌剪切的过程中加入密度差大的 金属或非金属材料,可以生产其他工艺所不能生产的复合材料。 在生产粒子强化、纤维强化的复合材料方面,半固态成形有着独 特的优越性。半固态成形对复合材料的成形起到很大的推动作用。
关键区别在于?
半固态成形的基本工艺路线
半固态金属浆料具有流变与触变性能,因此有两条线 路,流变成形和触变成形。
流变成形
半固态浆料直接在压力作用下流变成形。
优缺点: 短流程
节能、节材
储存运输困难
触变成形
半固态浆料铸造成锭坯,根据产品尺寸需要下料, 经过二次加热(也叫重熔加热)后,在半固态温 度下压力加工成形,成为触变成形。
• 美国已利用半固态成形生产出许多电器连接元件。半固态 成形电器连接元件与传统的机械加工相比,也具形的特殊成形机理决定了成形产品的良好的内 部组织与整体性能。由于在半固态材料的制备过程中,对合金施 加剪切搅拌作用,可以消除多种缺陷。与传统铸造成形相比,半 固态金属浆料中包含有类球形的固相颗粒,减少了凝固收缩,并 提高了补缩能力,从而减轻或者消除了缩松倾向。同时,半固态 铸造时有一个平滑的液态充模界面,减轻了气体包裹与气泡的产 生,也减轻了成分偏析,提高了材料的致密度、强度以及材料性 能的均匀性。实践证明,半固态铸件内部组织致密,内部气孔、 偏析等缺陷少,组织细小,力学性能提高,或者力学性能相当, 但塑性大大提高。
1.1 金属半固态成形(SSM)的定义

2.2 半固态成型

2.2 半固态成型
1.半固态合金的制备方法 机械搅拌法:搅拌棒法、 1) 机械搅拌法:搅拌棒法、旋 转简法 电磁搅拌法:感应线圈法、 2) 电磁搅拌法:感应线圈法、 旋转永磁体法 紊流效应法。 3) 紊流效应法。特制多流装置 产生紊流效应打碎枝晶 应变激活工艺: 4) 应变激活工艺:常规铸锭预 变形(20%), ),然后加热到半 变形(20%),然后加热到半 固态并适当保温得之。 固态并适当保温得之。
成形工艺有较大发展,触变成形工艺已很成熟, 3. 成形工艺有较大发展,触变成形工艺已很成熟,在工业中 应用广泛。而流变成形工艺发展较慢。 应用广泛。而流变成形工艺发展较慢。目前只有射铸成形 thixmolding)技术应用于镁合金 (injection molding or thixmolding)技术应用于镁合金 零件生产。但与触变成形相比,流变成形有诸多优点, 零件生产。但与触变成形相比,流变成形有诸多优点,因 而是未来成形技术的发展方向。 而是未来成形技术的发展方向。 计算机技术在工艺中得到广泛应用, 4. 计算机技术在工艺中得到广泛应用,包括成形过程的数值 模拟及软件。 模拟及软件。 半固态合金的流变性能研究, 5. 半固态合金的流变性能研究,流变性能与组织的关系及性 能的影响。 能的影响。
2.2 半固态成型 (Semi-solid processing) . ) 2.2.1 概述 2.2.2 半固态下合金流动性能 1. 半固态合金的制备方法 2. 半固态合金凝固过程的组织演化与合金组织 3. 半固态合金的流变性能表达 2.2.3 半固态成形方法 1. 2. 3. 4. 流变成形( 流变成形(Rheocasting or Rheoforming) ) 触变成形 (Thixocasting) ) 铸锻成形 复合铸造
液态模锻 液态挤压 连续铸挤 液态轧制

半固态金属铸造技术的发展及其应用

半固态金属铸造技术的发展及其应用
进行成形加工。
② 触变成形:利用金属的半固态坯锭进行加工。
半固态金属铸造的应用
半固态加工技术以其技术与综合经济优势,很快就从实验 研究进入工业应用,美国是其发源地,而工业应用也以美国为 先导。 目前国外已建立了许多半固态铸造厂,仅以美国为例,有 色金属公司于1994年建立的半固态铸造技术生产汽车零件的工 厂,每年可生产2400万个零部件,零件单重从10g到10kg,直 径最大达500mm。 瑞士的布勒公司于1993年生产出了第一台适用于铝合金 半固态压铸的SC压铸机,与普通的压铸相比,产品质量提高, 工艺周期缩短 。
(1)半固态金属的两种基本性质 ① 流变性:金属在半固态状态下呈现的类似液体可以流动并带有粘性的特性,
称为流变性。
② 触变性:触变性是指在一定的时间范围内,半固态浆料的粘度随剪切率的增
加,而减小的特性。
(2)半固态金属铸造成形方法 ① 流变成形:将含有一定类球状初生固相的固一液混合浆料(即流变浆料)直接
半固态铸造技术在国外已经获得较多应用,而国内尚处于基础 理论和实验研究阶段,半固态铸件的工业化生产还未普及,因此今 后需要加强这方面的工作。
半固态金属铸造技术在国外的发展
1992年美国阿卢马克斯工程金属工艺公司与索帕里奥工业公 司在阿肯萨斯州建立了全球第一家半固态模锻铝合金轮毂,进行工 业试生产,成品率几乎为100。1994年和1996年,阿卢马克斯工程 金属工艺公司在阿肯色州又分别建立了两个半固态金属铸造技术的 专业厂,主要生产制动泵体、空调箱体、离合器、悬挂件等汽车零 件,可年产10g到10kg的汽车零件3000万个。此外,美国还有数家 公司已经或正准备采用半固态成形技术生产铝合金或镁合金零件, 其产品主要着眼于汽车工业。
半固态金属铸造技术的 发展及其应用

四、半固态金属加工技术

四、半固态金属加工技术

(b) 连续式
图4-5 半固态机械搅拌装置示意图
几种机械搅拌装置示意图 (a)棒式 (b)螺旋式 (c)底浇式 (d)倾转式
2、电磁搅拌法
电磁搅拌法是利用感应线圈产生的平行于或者垂直于 铸形方向的强磁场对处于液-固相线之间的金属液形成强 烈的搅拌作用,产生剧烈的流动,使金属凝固析出的枝晶 充分破碎并球化,进行半固态浆料或坯料的制备。
剪切速率对表观粘度的影响
(3)冷却速度对表观粘度的影响
不同冷却速度下ηa—fs曲线
(4)合金成分对表观粘度的影响
不同合金成分的ηa—fs曲线
3、流变性与组织的关系
半固态金属材料的性质(如表观粘度)必然受到材料内 部微观组织状态的影响。
部分凝固合金的内部组织状态由它的固相组织状态决定。
固相的数量、大小、形状和分布等参数决定了表观粘度的高 低。
(1) 固相分数
固相分数越高,部分凝固合金液相量越少,流动性 越差。表观粘度随固相分数增加而上升。 (2) 搅拌强度对半固态组织的影响
电磁搅拌用磁感应强度描述搅拌强度,电磁搅拌造 成“晶粒倍增”。
不同搅拌强度下Al-6.6%Si合金组织
在电磁搅拌作用下,铝液的湍流对流不断将热脉冲带到液 固界面,加速枝晶臂的熔化,枝晶臂被分离后,随湍流带到 稍微过冷的液体中,形成新的晶体,造成晶粒倍增。 搅拌强度越大,晶粒倍增现象越明显,晶粒越细小。
(3)随着固相分数的降低,呈现黏性流体特性,在微小外力作用下
即可很容易变形流动; (4)当固相分数在极限值(约75%)以下时,浆料可以进行搅拌, 并可很容易混入异种材料的粉末、纤维等;
图4-2 半固态金属和强化粒子(纤维)的搅拌混合
(5)由于固相粒子间几乎无结合力, 在特定部位虽然容易分离,但由

科技成果——铝合金半固态成形技术及设备

科技成果——铝合金半固态成形技术及设备

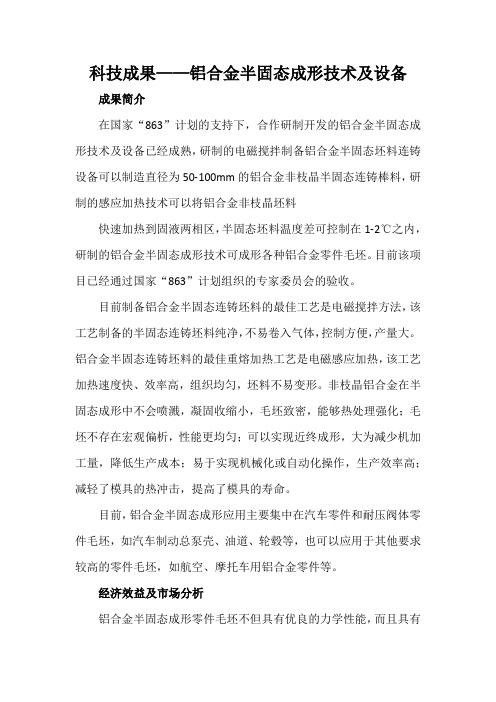

科技成果——铝合金半固态成形技术及设备成果简介在国家“863”计划的支持下,合作研制开发的铝合金半固态成形技术及设备已经成熟,研制的电磁搅拌制备铝合金半固态坯料连铸设备可以制造直径为50-100mm的铝合金非枝晶半固态连铸棒料,研制的感应加热技术可以将铝合金非枝晶坯料快速加热到固液两相区,半固态坯料温度差可控制在1-2℃之内,研制的铝合金半固态成形技术可成形各种铝合金零件毛坯。

目前该项目已经通过国家“863”计划组织的专家委员会的验收。

目前制备铝合金半固态连铸坯料的最佳工艺是电磁搅拌方法,该工艺制备的半固态连铸坯料纯净,不易卷入气体,控制方便,产量大。

铝合金半固态连铸坯料的最佳重熔加热工艺是电磁感应加热,该工艺加热速度快、效率高,组织均匀,坯料不易变形。

非枝晶铝合金在半固态成形中不会喷溅,凝固收缩小,毛坯致密,能够热处理强化;毛坯不存在宏观偏析,性能更均匀;可以实现近终成形,大为减少机加工量,降低生产成本;易于实现机械化或自动化操作,生产效率高;减轻了模具的热冲击,提高了模具的寿命。

目前,铝合金半固态成形应用主要集中在汽车零件和耐压阀体零件毛坯,如汽车制动总泵壳、油道、轮毂等,也可以应用于其他要求较高的零件毛坯,如航空、摩托车用铝合金零件等。

经济效益及市场分析铝合金半固态成形零件毛坯不但具有优良的力学性能,而且具有良好的价格优势。

为了保护环境,节约能源,汽车发展的趋势是轻量化,因此汽车的用铝量不断提高,但汽车对铝合金零件(尤其是受力零件)的要求严格,世界各国都在不断研究探索铝合金汽车零件毛坯的制造新技术、新工艺,铝合金半固态成形技术便是其中之一。

利用半固态铝合金成形技术可以生产出高致密性(即高可靠性)的近终形化的汽车零件毛坯,因此铝合金半固态成形技术的应用,对促进国民经济的发展和环境保护都具有重大的意义。

如果每年生产2000吨半固态铝合金坯料,除厂房和成形压力机或压铸机外,本项目的投资金额约为200余万元。

半固态铸造的现状及发展前景论文

半固态铸造的现状及发展前景论文

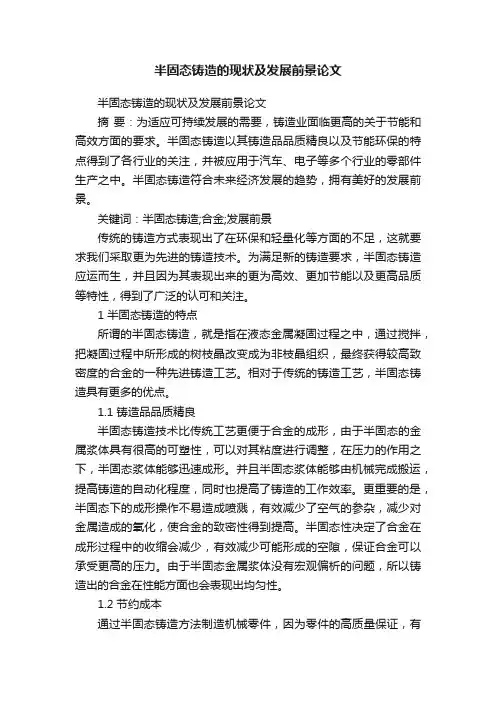

半固态铸造的现状及发展前景论文半固态铸造的现状及发展前景论文摘要:为适应可持续发展的需要,铸造业面临更高的关于节能和高效方面的要求。

半固态铸造以其铸造品品质精良以及节能环保的特点得到了各行业的关注,并被应用于汽车、电子等多个行业的零部件生产之中。

半固态铸造符合未来经济发展的趋势,拥有美好的发展前景。

关键词:半固态铸造;合金;发展前景传统的铸造方式表现出了在环保和轻量化等方面的不足,这就要求我们采取更为先进的铸造技术。

为满足新的铸造要求,半固态铸造应运而生,并且因为其表现出来的更为高效、更加节能以及更高品质等特性,得到了广泛的认可和关注。

1 半固态铸造的特点所谓的半固态铸造,就是指在液态金属凝固过程之中,通过搅拌,把凝固过程中所形成的树枝晶改变成为非枝晶组织,最终获得较高致密度的合金的一种先进铸造工艺。

相对于传统的铸造工艺,半固态铸造具有更多的优点。

1.1 铸造品品质精良半固态铸造技术比传统工艺更便于合金的成形,由于半固态的金属浆体具有很高的可塑性,可以对其粘度进行调整,在压力的作用之下,半固态浆体能够迅速成形。

并且半固态浆体能够由机械完成搬运,提高铸造的自动化程度,同时也提高了铸造的工作效率。

更重要的是,半固态下的成形操作不易造成喷溅,有效减少了空气的参杂,减少对金属造成的氧化,使合金的致密性得到提高。

半固态性决定了合金在成形过程中的收缩会减少,有效减少可能形成的空隙,保证合金可以承受更高的压力。

由于半固态金属浆体没有宏观偏析的问题,所以铸造出的合金在性能方面也会表现出均匀性。

1.2 节约成本通过半固态铸造方法制造机械零件,因为零件的高质量保证,有效减少了后续机器加工的数量,最终达到节约时间、降低成本的目的。

由于半固态金属相对于液态金属温度低,在铸造过程中减少了模具的损耗,延长设备的使用寿命。

同时相对于使金属融化成液态而言,加热到半固态所用的燃料也大大减少,做到了节约能源。

半固态铸造由于其浆体可塑性高的特点,方便加入一些特殊物质加强性能,同时由于其成形速度快的特点,可以缩短加工时间,提高工作效率,最终达到节约生产成本的目的。

半固态成型技术

半固态成形技术及其应用【摘要】本文介绍了半固态成形技术的基本原理、技术优点,重点论述了搅拌、非搅拌浆料制备方法的优缺点及触变、流变、注射成形工艺的特点,并阐述了半固态成形技术工业化应用的现状和发展前景.【关键词】半固态成形技术原理浆料制备成形方法应用1前言20世纪70年代,美国麻省理工学院的Flemimgs提出了金属半固态成形技术(SSM),就是金属在凝固过程中,进行剧烈搅拌,或控制固一液态温度区间,得到一种液态金属母液中均匀地悬浮着一定固相组分的固液混合浆料(固相组分甚至可高达60%),这种半固态金属浆料具有流变特性,即半固态金属浆料具有很好的流动性,易于通过普通加工方法制成产品,采用这种即非完全液态,又非完全固态的金属浆料加工成形的方法,就称为半固态成形技术。

2半固态成形工艺的基本原理2.1半固态组织的形成机理2.1.1枝晶断裂机制在合金的凝固过程中,当结晶开始时晶核是以枝晶方式生长的。

在较低温度下结晶时,经搅拌的作用,晶粒之间将产生相互碰撞,由于剪切作用致使枝晶臂被打断,这些被打断的枝晶臂将促进形核,形成许多细小的晶粒。

随着温度的降低,这些小晶粒从蔷薇形结构将逐渐演化成更简单的球形结构。

2.1.2 枝晶熔断机制在剧烈的搅拌下,晶粒被卷入高温区后,较长的枝晶臂容易被热流熔断,这是由于枝晶臂根部的直径要比其它部分小一些,而且二次枝晶臂根部的溶质含量要比它表面稍微高一些,因此枝晶臂根部的熔点要低一些,所以搅拌引起的热扰动容易使枝晶臂根部发生熔断。

枝晶碎片在对流作用下,被带入熔体内部,作为新的长大核心而保存下来,晶粒逐渐转变为近球形。

2.1.3 晶粒漂移、混合—抑制机制在搅拌的作用下,熔体内将产生强烈的混合对流,凝固过程是就在激烈运动的条件下进行,因而是一种动态的凝固过程。

结晶过程是晶体的形核与长大的过程,强烈的对流使熔体温度均匀,在较短的时间内大部分熔体温度都降到凝固温度,再由于成分过冷,熔体中存有大量的有效形核质点,在适宜条件下能以非均匀形核的方式形成大量晶核,而混合对流引起的晶粒漂移又极大的增大了形核率。

铸造技术路线图:半固态铸造

实现更精 确的近终成 形 ;另一 方 面 ,由于成形 温度低 ,
余家学校和科研院所进行 了半固态金属铸造技术 的研 究[ 4 ] 。 与传统铸造技术相 比,现有的半 固态铸造技术成 本仍然相对较高 ,由于需要首先进行制浆 ,因此效率 较低 ,同时生 产过 程 中需要 控制 的参 数较 多 ,质 量稳 定性 还有 待提 高 。 目前 ,半 固态铸 造 技术 主要 存 在 以 下技术 难点 :① 半 固态 流变铸 造用 合金 种类 较少 ,且
第二节

关键技术

半固态铸造合金材料开发技术
半固态铸造技术主要分为流变铸造和触变铸造两 大类。触变铸造质量控制相对稳定 , 是早期半固态铸 造技 术主要研究 方 向 ,但半 固态触 变铸造技 术效率 低 、 能耗大、 设备投资大,生产成本高 ,有逐渐减少趋势; 与触变铸造相 比, 半 固态流变铸造最显著的优势在于 半 固态浆 料在 线制 备 ,工艺流 程短 ,低 能耗 ,料 头 和 废品等可以及时就地回收,是 目 前研究的热点。 制 浆技 术是 半 固态铸 造技术 最重 要 内容 之一 。美 国、意大利 、法 国、 E t 本 、德 国等 国家 已经开发 出 2 0 多 种半 固态 制浆及 流 变铸造 技术 。如 美 国麻省 理 工 学院 ( Mr r ) 的F l e m i n g s 等 人 自主 发 明 的 S S R T( M S e m i . S o l i d R h e o c a s t p r o c e s s )流变铸造专利技术田 。 我 国的半固态铸造技术起步较晚,开始于2 0 世纪
1 . 现状
目前 ,成功用于半固态成形的合金主要是几种传 统 的铸 造 铝 合 金 ( A 3 5 6 ,A 3 5 7 ) 及 铸 造 镁 合 金 ( A Z 9 1 D ) ,少量的锻造铝合金、锌合金 、黑色金属还

半固态

半固态触变注射成形技术在Mg合金铸造中的应用前言:近年来,随着对环保等方面要求的提高,镁合金以其质量轻、比强度高、比刚度高、减震性好、耐电磁屏蔽和易回收等特点而从众多金属材料中脱颖而出,广泛应用于航空、航天、电子和汽车等行业。

特别是目前正在用于笔记本电脑和手机壳体的制造,有逐渐取代可回收性较差的塑料壳体的趋势,成为目前研究及应用的热点。

常用的镁合金成形方法主要有压铸、半固态铸造、挤压铸造等,其中压铸法是国内外广泛采用的镁合金成形方法。

但同压铸镁合金产品相比,半固态成形产品的铸造缺陷少,产品的力学性能及表面和内在质量高,此外还有节约能源、安全性好和近净成形性好等优点,因此镁合金的半固态成形受到了广泛的关注。

而镁合金半固态触变注射成形技术是目前半固态铸造技术的最新发展方向半固态浆料的内部特征是固液两相共存,在晶粒边界存在液态金属"半固态浆料主要有以下特点(1) 表观粘度半固态浆料组织特性的客观反映就是表观粘度"研究表明,半固态浆料的表观粘度与固相率密切,随着固相率的增加而增加"当浆料的固相率超过临界值时,粘度值迅速增加"(2)流变性半固态浆料的固相率为50%时,仍具有很好的流动性"这是因为金属液中的固相具有球状或类球状结构,导致半固态浆料的粘度降低"半固态浆料的流变性可分为稳态流变性和非稳态流变性"稳态流变性是指恒温恒剪切速率条件下的流变性,非稳态流变性是指连续冷却或者剪切速率变化条件下的流变性" (3) 触变性半固态金属的触变性是指表观粘度对剪切时间的依赖关系,反映了半固态浆料的依时行为"半固态浆料的表观粘度在一定的剪切速率下,随着时间的延长而逐步下降,具有可逆性"(4) 球状未熔固相颗粒半固态浆料中存在着一定分数的未熔球状或类球状固相颗粒,因此在凝固过程导致收缩减小,偏析减少"可以说正是因为球状未熔固相颗粒的存在,才使半固态浆料具有一系列的独特优点"流变成形是将金属液在从液相向固相的冷却过程中进行强烈搅拌,在一定的固相体积分数下通过压铸或是挤压的方式来成形(一步法);触变成形则是将由搅动设备所制备的半固态铸锭重新加热至半固态进行压铸挤压成形(二步法)。

李龙飞-半固态流变制浆技术研究概述

金属半固态触变流变技术研究概述目录引言 (2)1. 半固态材料触变行为研究 (3)1.1 半固态触变成形工艺流程 (3)1.2 铝合金半固态坯料制备 (3)1.3 半固态金属触变成形 (7)2. 半固态材料流变行为研究 (8)2.1 半固态合金的流变特性 (8)2.2 搅拌中半固态浆料流变现象 (9)3. 半固态合金组织形成机制 (11)3.1 半固态合金组织形成机制 (11)3.2 球形组织的直接生长 (12)4. 半固态合金流变成形技术 (12)小结 (15)参考文献: (16)摘要:金属半固态成形技术属于近终型成形,在众多工业尤其汽车工业具有广泛的应用前景。

半固态成型技术包括触变成形和流变成形。

本文对金属半固态成形技术的研究现状和发展做综述基础上,系统地论述了半固态触变成形和流变成形的工艺过程和研究成果。

关键字:金属半固态触变成形流变成形引言20世纪70年代初,麻省理工学院的D.B.Spencer博士在M.C.Flemings教授的指导下研究合金的热撕裂试验中,利用Couette粘度计测评Sn一15%Pb(质量分数,下同)部分凝固合金的粘度来模拟钢铸件热撕裂性。

在试验过程中,Spencer博士发现在对部分凝固合金连续施加剪切作用时,固相率很高的合金具有机械油一样的流动性,并表现出触变性流变行为。

这一现象有悖于传统铸造工艺中合金在固相率达到0.2时就不能流动的结论。

敏锐的科学工作者们立刻意识到这一发现对金属加工科学和技术具有突破性的重要意义。

深入研究表明,这种具有触变性和伪塑性流变特性的半固态合金结构特征有别于传统铸造工艺中得到的枝晶结构,而是球形或非枝晶形态的微观结构。

Flemings把这种建立在球形结构或者说触变性结构上开发出来的新工艺称之为半固态金属加工。

半固态加工技术的核心内容就是生产具有球形组织的半固态浆料。

因此,获得理想的半固态供给料是实现流变成形路线的前提条件。

半固态材料触变行为研究1.1半固态触变成形工艺流程图1.1 金属半固态触变成形工艺流程a:金属冶炼;b:电磁搅拌及冷却系统;c:非树枝晶金属坯料;d:机架;e:定量分割坯料;f:半固态感应加热;h:成形件金属半固态触变成形关键工艺主要有:非树枝晶金属坯料的制备工艺、坯料的二次加热重熔工艺以及半固态成形工艺等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

重庆理工大学选修课论文 半固态连接技术现状及发展趋势

选修课程: 现代连接技术 二级学院: 材料学院 学 号: 11009030428 姓 名: 谢远奉 指导老师: 许惠斌 目录 引言---------------------------------------------1 1无外加能量下的半固态连接------------------------1

2外加能量的半固态连接----------------------------2 2.1 加压下的半固态连接-------------------------------2 2.2振动辅助半固态连接--------------------------------2 2.3搅拌辅助半固态连接--------------------------------3 3展望------------------------------------------------4 4结论------------------------------------------------5 参考文献------------------------------------------5 1

摘要:半固态材料技术在材料成型加工领域得到了广泛的应用。介绍了国内外半固态技术在材料连接方面的研究现状,分析了半固态技术在连接中的优缺点并展望了该技术在未来的发展方向与前景。 关键词:半固态技术,材料连接,研究现状,外加能量

引言 半固体技术被认为是21世纪金属制造的新兴技术之一,在20世纪70年代美国麻省理工学院的M.C.Flemimgs教授等提出了一种金属成形的新方法,即半固态成形技术。作为一种新型技术,半固体技术融合了锻造和铸造工艺的优点,极大的改变了传统材料成形加工的概念和手段,尤其对固液两相温度间隔比较大的合金材料更具吸引力,可以获得性能优异的各种金属材料。半固体技术与其他技术相比具有产品质量好、性能好、易于近净成形、模具寿面长的生产效率高等特点,已受到世界各国的高度重视。目前,半固体技术的研究主要是围绕着半固体金属的制备和成形、基础理论、工业应用和开发等方面,在制坯、加热重熔、零件成形、组织与力学性能、成形加工过程数值模拟等许多方面取得了重大进展。 半固态技术加工就是在金属凝固过程中,对凝固金属施以强烈的搅拌,破坏

在凝固过程中长出的枝状晶粒,得到一种业态金属母液中均匀悬浮着一定比例球状晶粒初生固相的固-液混合相,即流变浆料,利用这种流变浆料或再加热凝固后的流变浆料成形零件的工艺方法称为半固态成形技术。半固态连接是在半固态技术的基础上发展而来的,它是将金属或合金在固相线与液相线温度区间进行连接的一种方法。目前国内外已用半固态连接技术来制备一些金属复合材料,如铝合金与不锈钢、铝合金与石头等在内的金属-非金属复合材料。现有的半固态连接技术大体可分为无外加能量下的半固态连接和外加能量辅助半固态连接,其中后者有在压力作用下的半固态连接、振动辅助半固态连接、搅拌辅助半固态连接。

1无外加能量下的半固态连接 Mendez提出用半固态浆料来对金属进行连接的方法。如图1所示,试验中采用Sn95%-Pb5%合金半固态浆料涂在Sn85%-Pb15%板上进行连接。研究发现,与普通焊接相比,采用半固态浆料进行连接具有很多优点:接头的微观组织为非枝晶;一道次可以填加更多的焊缝材料;无烟尘、飞溅物;接头强度可达到或接近基体的强度;焊接应力低及热影响区小、无显微裂纹及气孔;焊缝外观平滑。但连接过程受基体与半固态浆料温度区间的影响较大,同时需要去除表面氧化和污染物;基体与浆料的连接界面比较清晰,是导致裂纹扩展的起因。同时指出该方法在亚铁合金及铝合金上的应用前景[1]。 1 2

图1 半固态浆料焊接示意图及接头显微照片 Fig1 Schematic diagram of semi-solid slurry joining and microstructure of the joint

2外加能量的半固态连接

2.1 加压下的半固态连接 一个具有很大发展潜力的应用领域是利用半固材料的高流动性能,将成形和连接相结合起来的一加工方法。这种方法可以是一种新的功能零件的加方法,从而减少了装配的费用。Reine利用半固态技将不锈钢功能连接零件(螺栓)通过一步加工与钢质件(半固态)流变锻压成形(图2)[2]。从图2中可以看出,由于半固态浆料的流动性好,螺栓齿部的填充良好,栓头部半固态的钢浆料与螺栓表面接触处形成了如焊接的微观连接组织,这说明这种在一个工步中将压和连接相结合的新工艺是切实可行的[4]。

图2 半固态锻压连接及其界面围观结构 2.2振动辅助半固态连接 闫久春、许惠斌等采用如图3所示的半固态振动扩散钎焊方法,以锌铝共晶合金为中间合金连接20%SiCP/ZL101A颗粒增强铝基复合材料,研究了温度、振动时间、振动频率及振幅对基体氧化膜破碎的影响规律[3]。该方法在第一次振动 1 3

时,焊缝中出现一定的气孔,导致焊缝强度不高,这是因为在焊接过程中振动引起的周期性压缩-拉伸效应使焊缝极易产生气孔,极大地限制了焊缝强度的提高。同时作者指出,在第一次振动焊接中,无法实现较高强度,提出了在升温后进行二次振动焊接,其焊接温度在钎料的液态以上,焊缝强度有所提高[5]。

图3 非振动式钎焊工作原理图及接头的微观结构 2.3搅拌辅助半固态连接 (1)用连接母材搅拌辅助半固态连接。Takita等利用陶瓷搅拌工具搅拌液态的Al-25%Si合金,然后再插入A2017铝合金作为搅拌工具搅拌连接半固态Al-25%Si合金,凝固后立即将其水冷处理,如图4。通过显微观察,得出了未连接区、熔化连接区和正常连接区的面积比,并研究了插入时Al-25%Si合金的温度、旋转时间、旋转速度、试样表面粗糙度对连接率的影响规律[6]。

图4 搅拌半固体态连接示意图及温度对连接的影响 (2)用搅拌工具搅拌辅助半固态连接。Amirkhiz和Narimannezhad等分别用图5所示的半固态搅拌焊接方法焊接中厚板Sn-15%Pb和Zamak-3,在焊缝区及近焊缝区均有球状微观组织,其中焊接Sn-15%Pb时发现了半固态加工的共性-固液分离现象,而焊接Zamak-3时并未出现固液分离现象。作者认为这是因为焊接Sn-15%Pb时由于固相与液相之间的密度差较大,同时搅拌器的形状和行为也是产生固液分离的一个重要原因;而焊接Zamak-3时,固相与液相之间的密度差较小而没有发生固液分离现象。同时作者分析了焊接速度、搅拌头的旋转转速、高温气体流量、气体加热率对Zamak-3焊件的力学性能、组织成分结构的影响。 1 4

该方法能够实现Sn-15%Pb、Zamak-3等低熔点合金的连接,但由于高温气体对母材局部加热,然后进行搅拌,导致焊后接头气孔数量及面积较大,直接影响焊接接头的强度[7]。

图5 半固态搅拌连接示意图及焊缝区显微组织 每一种半固态加工技术下不同方法优缺点的对比

3展望 半固体技术作为一种新型的材料连接与复合材料制备技术,具有很多传统工艺所不具备的优点,它有利于提高材料界面的结合性能及复合材料的整体性能,

方法 无外加能量下的半固态连接 加压下的半固态连接 振动辅助半固态连接 搅拌辅助半固态连接 优点 可填加更多焊缝材料;无烟尘、飞溅物;接头强度可达基体的强度;焊接应力低及热影响区小、无显微裂纹及气孔;焊缝外观平滑。 减少了装配的费用,流动性好具有良好的几何形状的适应性及良好的操作性 耗能小,节约能源;生产效率高 加工温度较低,凝固收缩小,材料的变形量小

缺点 受基体与半固态浆料温度区间的影响较大,同时需要去除表面氧化和污染物 工序较复杂,生产效率低 易产生气孔,导致焊缝强度不高 耗能大,浪费能源;生产效率低 1 5

是一种高效且适应性广的新型材料连接与复合材料制备技术。如果能够解决好坯料的重熔、界面的氧化、材料连接与制备工艺以及加工成本等问题,半固体技术在该领域必将具有广阔的应用前景。

4结论 与传统连接相比,半固态连接有以下优点:①加工温度较低,凝固收缩小,材料的变形量小;②耗能小,节约能源;③生产效率高;④非枝晶的显微组织使连接件的力学性能高;⑤半固态金属的流动性好具有良好的几何形状的适应性及良好的操作性;⑥易于实现异种金属的连接。

参考文献 [1]谢永生,黄声宏.半固体金属加工技术及其应用.北京:冶金工业出版社,1999 [2]Flemings M C. Behavior of metal dlloys in the semi -solid state.Met. Trans.B,1991(6) [3]皮奇尼铝公司.半固体金属材料的成形方法.中国专利B22D18/08,95190034.X.1996.05.06 [4]陈振华.镁合金[M].北京:化学工业出版社,2004 [5]中国机械工程学会焊接学会,焊接手册[M].北京:机械工业出版社,2003,570 [6]Flemigs M C.Behavior of metal alloys in the semi-solid state[J].Metall Trans A,1991,22B(6):270-292. [7]叶飞.大截面导电铜包铝排半固态连续成型工艺[P].中国专利H01B13/00(2006.01,H01B5/02(2006.01),H01B1/02(2006.01),B21C1/00(2006.01),B23K9/16(2006.01),200910033943.3.2009-11-11. [8刘洪伟,郭成,程羽,等.半固态连接不锈钢-铝合金界面断裂性能分析[J].材料科学与工程学报,2007,25(2):172-174. [9]Mendez P F,Rice C S,Brown S B.Joining using semisolidmetals[J].Welding Journal,2002,81(9):181-187. [10]吴爱萍,邹贵生.半固态连接材料及其制备与连接方法[S].中国专利C04B37/00,00107491.1.2000-11-08. [11]孙跃志,陈刚,雷玉成.SiCP/6061Al复合材料半固态焊接特性研究[J].热加工工艺,2007,36(3):17-22. [12]许惠斌.SiCP/ZL101A复合材料振动辅助非真空半固态扩散钎焊[D].哈尔滨:哈尔滨工业大学,2007.

相关文档
最新文档
