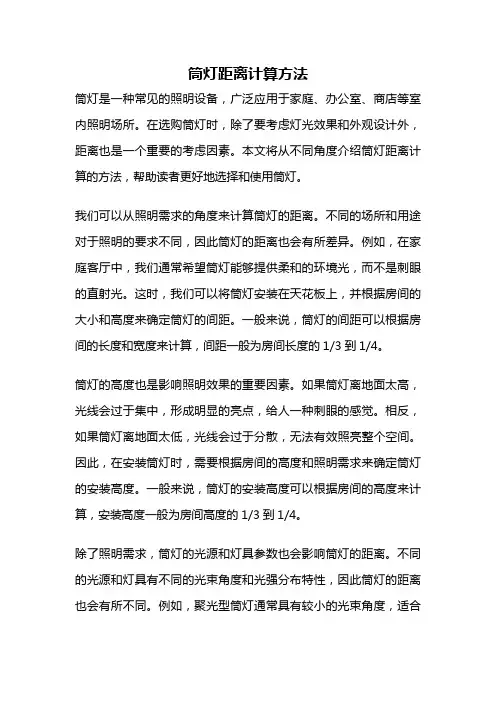

筒灯距离计算方法
筒灯距离计算方法筒灯是一种常见的照明设备，广泛应用于家庭、办公室、商店等室内照明场所。
在选购筒灯时，除了要考虑灯光效果和外观设计外，距离也是一个重要的考虑因素。
本文将从不同角度介绍筒灯距离计算的方法，帮助读者更好地选择和使用筒灯。
我们可以从照明需求的角度来计算筒灯的距离。
不同的场所和用途对于照明的要求不同，因此筒灯的距离也会有所差异。
例如，在家庭客厅中，我们通常希望筒灯能够提供柔和的环境光，而不是刺眼的直射光。
这时，我们可以将筒灯安装在天花板上，并根据房间的大小和高度来确定筒灯的间距。
一般来说，筒灯的间距可以根据房间的长度和宽度来计算，间距一般为房间长度的1/3到1/4。
筒灯的高度也是影响照明效果的重要因素。
如果筒灯离地面太高，光线会过于集中，形成明显的亮点，给人一种刺眼的感觉。
相反，如果筒灯离地面太低，光线会过于分散，无法有效照亮整个空间。
因此，在安装筒灯时，需要根据房间的高度和照明需求来确定筒灯的安装高度。
一般来说，筒灯的安装高度可以根据房间的高度来计算，安装高度一般为房间高度的1/3到1/4。
除了照明需求，筒灯的光源和灯具参数也会影响筒灯的距离。
不同的光源和灯具有不同的光束角度和光强分布特性，因此筒灯的距离也会有所不同。
例如，聚光型筒灯通常具有较小的光束角度，适合用于局部照明和突出物体。
而泛光型筒灯通常具有较大的光束角度，适合用于整体照明和扩散光线。
因此，在选购筒灯时，需要根据实际需求选择合适的光源和灯具参数，并参考厂家提供的光束角度和光强分布曲线来确定筒灯的距离。
筒灯的安装方式也会对筒灯的距离产生影响。
一般来说，筒灯可以通过固定安装和可调节安装两种方式进行安装。
固定安装的筒灯通常安装在天花板上，固定在一个固定的角度和位置，适用于固定照明需求的场所。
而可调节安装的筒灯通常具有可调节的光束角度和方向，可以根据实际需求调节筒灯的角度和位置，适用于需要灵活调整照明方向和范围的场所。
因此，在安装筒灯时，需要根据实际需求选择合适的安装方式，并根据安装方式来确定筒灯的距离。
灯光照明设计(含国家设计执行标准)
3、按照光线的投射方向 定向照明； 漫射照明
4、按照灯具光通量分布 直接照明、半直接照明、 一般漫射照明、半间接照明、 间接照明
三、正常照明和应急照明的关系
在正常情况下采用的照明为正常照明。在非正 常情况下暂时采用的照明为应急照明。当照明 电源故障停电使正常照明无法工作或该环境中 发生火灾时为非正常情况；当照明电源正常供 电并且该环境无以上非正常情况发生时为正常 情况。
正常照明和应急照明的区别
四、灯具布置
（一）室内灯具布置原则
1）照度合适； 2）工作面上照度均匀； 3）无眩光、无阴影； 4）灯泡安装容量减至最少； 5）安装容易，维护方便； 6）美观整齐
（二） 距高比s/h的确定
灯具布置是否合理，主要取决于灯具的间距s 和计算高度h（灯具至工作面的距离）的比值 （称为距高比）。在h已定的情况下，s/h值小， 照度均匀性好，但经济性差，s/h值大，则不 能保证照度的均匀度。通常每个灯具都有一个 “最大允许距高比”。参见表6-2，6-3.
1.41
1.26 2×2400
B
吸顶式荧光灯2×40W 吸顶式荧光灯3×40W
YG6-2 86
1.48
1.22 2×2400
YG6-3 86
1.5
1.26 3×2400
A
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
CREE○RXLamp○RCXA2011 DownLight Reference Design
图1 、CXA2011_DownLight
-------------------------------------
目录
简介 ............................................................... 1 设计流程及其任务 ........................................ 2 详细设计........................................................ 2 1. 确定灯具需求 ................................ 2 2. 确定设计目标 ................................ 3 3. 确定各系统方案 ............................ 4 4. 确定LED型号及数量 .................... 8 5. 测试并确定最好的组合 ................ 8 6. 完成样灯并验证结果 .................... 8
结论 ............................................................... 9 特别感谢........................................................ 9
------------------------------------- 简介 随着LED技术的进步、人们环保意识的增加以及各国的行业标准的提高，LED灯具已经是大势所趋。从A19、MR16、PAR灯、筒灯、线形照明等室内灯具，到隧道灯、路灯等室外灯具，都已经走出了实验室，交到了客户手上。 本次参考设计以CXA2011 DownLight为目标，结合灯具标准、客户需求，力求设计出符合需求的灯具。为此我们必须了解、分析各种方案、各个部件的性能、价值；通过多厂商的协作、多学科的合作、全方位的思考以及各种测试验证来实现和验证设计。
2
设计流程及其任务 根据LED灯具设计流程（Luminaire Design Process.pdf），我们制定了下列设计步骤：
步骤 主要任务 说明
1 确定灯具需求
¾ 了解灯具的使用环境及其标准；
¾ 分析客户的需求；
2 确定设计目标
¾ 依据灯具需求，确定灯具的整体指标；
¾ 根据整体指标，细化各个组成部分指标；
3 确定各系统的方案
¾ 根据灯具需求和设计目标，规划多个设计方案； ¾ 根据多个设计方案，进行多学科分析，得到最优方案；¾ 确定各个组成部分的实施方案并估算参数（效率）；4 确定LED型号及数量 ¾ 根据最优方案，确定LED型号及数量；
5 测试并确定最好的组合 ¾ 通过理论计算、测试来确定最好的组合；
6 完成样灯并验证结果
¾ 完善电路板布局，完成灯具组装； ¾ 测试样品灯具； ¾ 确保所有指标达到要求； ¾ 根据样品灯具的经验，进一步完善设计； 表1、LED灯具设计流程
详细设计 此次项目的任务是设计一款高光通、易于安装的DownLight。经分析后我们选择2000lm作为设计目标。
1. 确定灯具需求 参考DownLight的特性，我们列出了下列指标（见表2）。通过了解各个指标的内容、分析其重要性，可以让我们对设计具有针对性； 重要性 指标名称 单位
关键 光通 Lm 电功率 W 色温 K 功率因素 — 寿命（L70） H 显色指数 —
重要 价格 $ 工作温度 ºC 工作湿度 % 产品一致性 — 生产能力（工艺性） — 表2、DownLight的主要指标
3
在设计LED灯具的时候，我们还需要参考能源之星的要求：
初始色温和 色容差
标称色温 目标色温及误差 色坐标误差 2700K 2725±145 0.000±0.006
3000K 3045±175 0.000±0.006
3500K 3465±245 0.000±0.006
4000K 3985±275 0.001±0.006
色坐标稳定性在最短的光通维持测试时间（6000小时）内，色度变化小于0.007 显色指数 Ra最小80，且R9大于0
调光 灯具可以是调光，亦可以是不可调光的。产品包装必须明确标明是否可以调光。制造商在产品上必须提供一个调光器兼容信息。最小的功效、光输出、色温、显色指数、功率因数都是调光灯具在全功率运行时的参数。 保修 从购买日起，灯具必须保修3年以上； 允许灯头 符合ANSI所列灯头
功率因素 小于等于5瓦的低压灯具，无要求； 大于5瓦的灯具，功率因素必须大于等于0.7 最低工作温度至少‐20 ºC LED工作频率大于等于150Hz 电磁兼容 LED灯具必须符合FCC 47 CFR Part 15的要求 噪音 Class A 瞬态保护 电源应该符合IEEE C.62.41‐1991,Class A规定。 工作电压 额定120，240或者277 VAC；12或者24VAC或者DC 表3、能源之星LED灯具的通用要求
在本次参考设计主要考虑室内使用，所以色温控制在3000K左右，CRI大约80左右。
2. 确定设计目标 结合客户需求、灯具标准、LED性能，并且分析市场上其他同类产品的性能指标，整灯我们主要考察如下指标：
Min Type Max Unit LED — CXA2011‐H0 — —
光输出 2000 — — Lm 功率 — 40 — W 寿命 — 50，000 — H CCT — 3000 — K CRI 80 — — —
PF（功率因素） 0.9 — — — 光效 50 LPW
表4、设计目标
4
3. 确定各系统方案
¾ 整灯方案规划
本次参考设计主要通过较低的温度、较高的光学效率、较高的电源效率来达到设计目标；
图2、方案理论计算
¾ LED组件 CXA2011是本公司一款COB照明级产品，基于良好的性能、寿命和色坐标稳定性，以及稳定的供货、较高的性价比等因素，H0是本次项目首选；
图3、CXA2011亮度&色温分布
CXA2011是本公司一款大功率COB封装的LED，易于安装使用，已经通过LM‐80测试，符合能源之星的各项要求，这些为安全可靠的DownLight的设计打下了良好的基础。CXA2011是CREE公司具有知识产品的发光二极管，符合世界上各个国家的专利规定，可以进入任意一个国家进行销售。
5
¾ 散热外壳 LED灯具80%以上的输入电能转化为热，其余20%转化为光，所以需要一个散热外壳来保证灯具长期可靠运行。对于一个6’的DownLight，市场上有许多满足要求的外壳，但是他们的散热能力都在18W左右，所以我们还需要配套一个大功率散热器；
图4、散热外壳组件
图5、仿真图片
从仿真结果看，焊点大约65度，应该可以满足要求；
6
图6、焊点温度测试
通过测试，本次参考设计灯管的焊点温度大约65度；
图7、结温与寿命估算
由于“XLamp Long‐Term Test Matrix”上没有800mA左右，55度和85度的测试数据，所以暂时无法推测寿命。
¾ 驱动电源 结合本次的参考设计灯具实际使用情况和技术要求，我们选择高效率隔离电源来设计。
图8、电源驱动
序号 测试时间 （min） 输出电流（mA） 输出电压 （V） 输出功率 （W） 输入功率 （W） 效率 （%） 功率因素1 5 772 47.35 36.6 43.5 84.03 0.972 60 735 45.3 33.3 39 85.37 0.96表5、电源驱动测试结果 通过测试，我们的电源效率可达85%以上，PF大于0.9。
7
¾ 二次光学器件
在光学方面，为了达到较高的二次光学效率，我们选用高反射材料、高透射材料来完成设计要求。但是市场上，反射、透射材料的品种众多，性能不一，各种组合可能有10%以上的差异。所以为得到满意的配件，我们必须经过精心挑选、细心分析并结合实物测试，来获得所需部件。
图9、Bright View扩散膜
图10、古河电工99%反光板
图11、古河电工99%反光板组合示意图
