碳纳米管的研究进展
关于碳纳米管的研究报告进展综述
关于碳纳米管的研究进展1、前言1985年9月，Curl、Smally和Kroto发现了一个由个60个碳原子组成的完美对称的足球状分子，称作为富勒烯。
这个新分子是碳家族除石墨和金刚石外的新成员,它的发现刷新了人们对这一最熟悉元素的认识,并宣告一种新的化学和全新的“大碳结构”概念诞生了。
之后,人们相继发现并分离出C70、C76、C78、C84等。
1991年日本的Iijima教授用真空电弧蒸发石墨电极时,首次在高分辨透射电子显微镜下发现了具有纳米尺寸的碳的多层管状物—碳纳米管。
年,日本公司的科学家和匆通过改进电弧放电方法,成功的制备了克量级的碳纳米管。
1993年，通过在电弧放电中加入过渡金属催化剂,NEC和IBM研究小组同时成功地合成了单壁碳纳米管；同年，Yacaman等以乙炔为碳源，用铁作催化剂首次针对性的由化学气相沉积法成功地合成了多壁碳纳米管。
1996年,我国科学家实现了碳纳米管的大面积定向生长。
1998年,科研人员利用碳纳米管作电子管阴极同年,科学家使用碳纳米管制作室温工作的场效应晶体管;中国科学院金属研究所成会明研究小组采用催化热解碳氢化合物的方法得到了较高产率的单壁碳纳米管和由多根单壁碳纳米管形成的阵列以及由该阵列形成的数厘米长的条带。
1999年,国的一个研究小组制成了碳纳米管阴极彩色显示器样管。
2000年,日本科学家制成了高亮度的碳纳米管场发射显示器样管。
2001年,Schlitter等用热解有纳米图形的前驱体,通过自组装合成了单壁碳纳米管单晶,表明已经可以在微米级制得整体材料的单壁碳纳米管,并为宏量制备指出了方向。
2、碳纳米管的制备方法获得大批量、管径均匀和高纯度的碳纳米管,是研究其性能及应用的基础。
而大批量、低成本的合成工艺是碳纳米管实现工业化应用的保证。
因此对碳纳米管制备工艺的研究具有重要的意义。
目前,常用的制备碳纳米管的方法包括石墨电弧法、化学气相沉积法和激光蒸发法。
一般来说,石墨电弧法和激光蒸发法制备的碳纳米管纯度和晶化程度都较高,但产量较低。
碳纳米管研究报告
碳纳米管研究报告碳纳米管是一种新兴的材料，它既具有高强度又有超强的耐腐蚀性，在未来将会发挥重要作用。
本文将结合碳纳米管的化学特性、力学性能、电学性能和生物医学应用，对它进行深入研究，旨在发掘它的潜力，未来能够更好地应用它。
一、碳纳米管的化学特性碳纳米管具有较高的碳氧化物结构，具有超强的耐腐蚀性。
其表面具有一定的电荷，这可以改变它的生物活性，增加其作为纳米材料的有效性。
此外，还有一些碳氧化物，如碳酸钙等，具有很好的附着力，对于不同的应用有着不同的功能。
二、碳纳米管的力学性能碳纳米管有着优异的力学性能，其弹性模量的大小可以根据其结构而定，它们有着非常高的抗弯强度，抗拉强度比钢材还要高，耐磨性也比钢材高。
同时，它们还具有很强的抗冲击能力，甚至在超高温下也能保持一定的强度。
三、碳纳米管的电学性能碳纳米管也具有优异的电学性能，其电阻率极低，可以大大提高电子材料的效率；其容量也极高，约为石墨烯4倍，能够有效地储存电能。
此外，它们还具有良好的导电性，可以抑制电路的失效，这在电子制造领域有重要作用。
四、碳纳米管的生物医学应用碳纳米管也可用于生物医学领域。
由于它们具有超强的耐腐蚀性及其高强度，可以用来制造医疗设备、改善人体组织修复治疗效果等。
另外，它们还可以用于基因治疗，具有增强免疫力的功效；用于抗癌药物的药物载体，以最大程度地抑制癌细胞的生长；在细胞快速传输信号的实验中，用于提高和优化实验效果等。
以上就是碳纳米管的一些特性和应用。
综上所述，碳纳米管有着较高的力学性能、超强的耐腐蚀性和良好的电学性能，以及众多生物医学应用，拥有着前所未有的潜力及应用前景。
未来需要加强对它的研究，进一步开发其功能，以及制定更好的应用方式，以期达到最佳效果。
碳纳米管技术的研究和应用前景
碳纳米管技术的研究和应用前景随着科技的发展，碳纳米管技术成为新兴领域。
碳纳米管作为一种新型纳米材料，具有优良的导电、导热性能、高强度、轻质、高表面活性等特点，被广泛地应用于能源、材料、电子、生物医学等领域，并且具有非常广阔的应用前景。
一. 碳纳米管的发现1985年，日本科学家Sumio Iijima在透过透射电子显微镜观察相变微结构时，在石墨棒中发现一种空心管状物质，它的直径只有几个纳米，但却非常长，长达数百微米，这就是碳纳米管。
碳纳米管主要由碳原子构成，呈同心圆管状结构，在管壁上以蛇形排列呈单一或多层的结构。
二. 碳纳米管的结构特点碳纳米管是由一层薄而坚韧的碳原子形成的，具有优良的力学稳定性，可以承受高达100Gpa的拉力。
此外，碳纳米管的直径一般在1-100纳米之间，长度可以达到好几个微米，具有高欠垂直度，呈现出一些独特的光学和电学特性。
三. 碳纳米管的制备技术碳纳米管的制备技术目前主要有热解法、甲烷化法、等离子体增强化学气相沉积等。
其中，等离子体增强化学气相沉积技术具有高效率、高质量、可控性强等优点，在制备高质量碳纳米管方面具有较高的研究价值和应用前景。
四. 碳纳米管的应用前景碳纳米管在能源、材料、电子、生物医学等领域均有广泛应用。
其中，在能源领域，碳纳米管可以用于储氢、储能等方面；在材料方面，碳纳米管可以制备出复合材料、纳米复合材料，提高材料的强度、导电、导热性能，被广泛应用于汽车、飞机等领域；在电子方面，碳纳米管可以制备纳米计算机、纳米传感器等应用，也能用于电子显示器件领域；在生物医学方面，碳纳米管可以作为靶向治疗药物所用的载体，以及早期癌症的诊断与治疗。
由此可见，碳纳米管在各个领域都有广泛应用前景。
五. 碳纳米管技术的研究方向碳纳米管技术的研究方向主要有以下几个：1. 碳纳米管的合成和表征；2. 碳纳米管的应用技术和产业化；3. 碳纳米管的毒理学和安全性评价；4. 碳纳米管的功能化和修饰；5. 碳纳米管与其他材料的复合。
新型碳材料的研究与制备进展

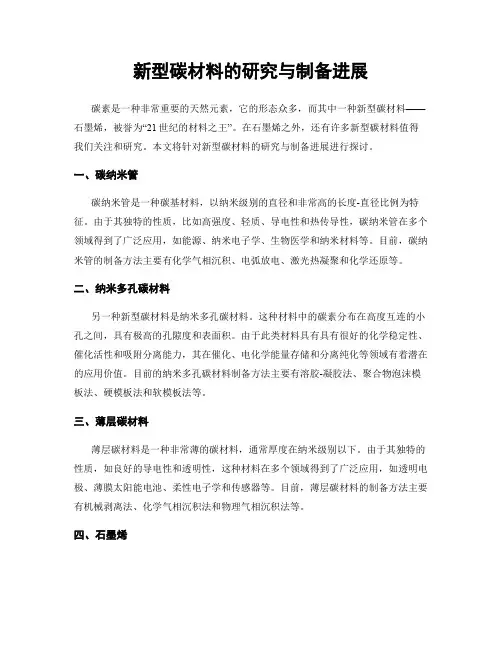

新型碳材料的研究与制备进展碳素是一种非常重要的天然元素，它的形态众多，而其中一种新型碳材料——石墨烯，被誉为“21世纪的材料之王”。
在石墨烯之外，还有许多新型碳材料值得我们关注和研究。
本文将针对新型碳材料的研究与制备进展进行探讨。
一、碳纳米管碳纳米管是一种碳基材料，以纳米级别的直径和非常高的长度-直径比例为特征。
由于其独特的性质，比如高强度、轻质、导电性和热传导性，碳纳米管在多个领域得到了广泛应用，如能源、纳米电子学、生物医学和纳米材料等。
目前，碳纳米管的制备方法主要有化学气相沉积、电弧放电、激光热凝聚和化学还原等。
二、纳米多孔碳材料另一种新型碳材料是纳米多孔碳材料。
这种材料中的碳素分布在高度互连的小孔之间，具有极高的孔隙度和表面积。
由于此类材料具有具有很好的化学稳定性、催化活性和吸附分离能力，其在催化、电化学能量存储和分离纯化等领域有着潜在的应用价值。
目前的纳米多孔碳材料制备方法主要有溶胶-凝胶法、聚合物泡沫模板法、硬模板法和软模板法等。
三、薄层碳材料薄层碳材料是一种非常薄的碳材料，通常厚度在纳米级别以下。
由于其独特的性质，如良好的导电性和透明性，这种材料在多个领域得到了广泛应用，如透明电极、薄膜太阳能电池、柔性电子学和传感器等。
目前，薄层碳材料的制备方法主要有机械剥离法、化学气相沉积法和物理气相沉积法等。
四、石墨烯石墨烯是由一层碳原子构成的二维结构。
由于其独特的物理和化学性质，石墨烯在多个领域受到越来越多的关注，如能源储存、生物医学和电子学等。
目前，石墨烯的制备方法主要有化学气相沉积法、机械剥离法和还原氧化石墨烯法等。
总之，随着时间的推移，新型碳材料的研究和制备进展迅速，越来越多的新型碳材料被发现和应用。
这些具有特殊结构和独特性能的新型碳材料受到广泛关注，也为我们的未来提供了更多的可能性。
碳纳米管(CNT)纯化研究进展

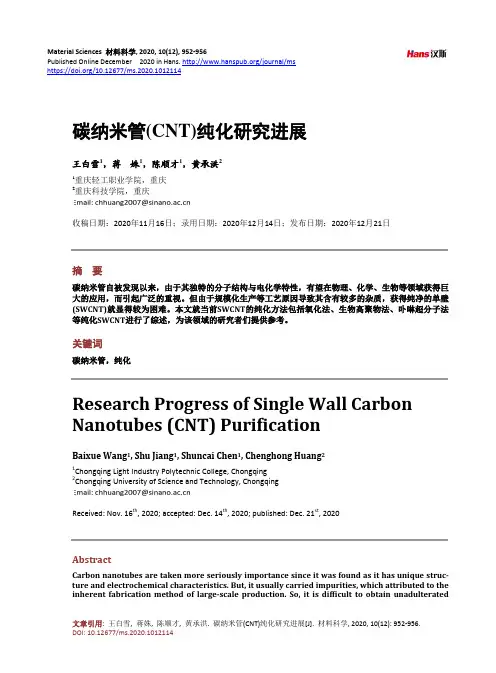

Material Sciences 材料科学, 2020, 10(12), 952-956Published Online December 2020 in Hans. /journal/mshttps:///10.12677/ms.2020.1012114碳纳米管(CNT)纯化研究进展王白雪1，蒋姝1，陈顺才1，黄承洪21重庆轻工职业学院，重庆2重庆科技学院，重庆收稿日期：2020年11月16日；录用日期：2020年12月14日；发布日期：2020年12月21日摘要碳纳米管自被发现以来，由于其独特的分子结构与电化学特性，有望在物理、化学、生物等领域获得巨大的应用，而引起广泛的重视。
但由于规模化生产等工艺原因导致其含有较多的杂质，获得纯净的单壁(SWCNT)就显得较为困难。
本文就当前SWCNT的纯化方法包括氧化法、生物高聚物法、卟啉超分子法等纯化SWCNT进行了综述，为该领域的研究者们提供参考。
关键词碳纳米管，纯化Research Progress of Single Wall CarbonNanotubes (CNT) PurificationBaixue Wang1, Shu Jiang1, Shuncai Chen1, Chenghong Huang21Chongqing Light Industry Polytechnic College, Chongqing2Chongqing University of Science and Technology, ChongqingReceived: Nov. 16th, 2020; accepted: Dec. 14th, 2020; published: Dec. 21st, 2020AbstractCarbon nanotubes are taken more seriously importance since it was found as it has unique struc-ture and electrochemical characteristics. But, it usually carried impurities, which attributed to the inherent fabrication method of large-scale production. So, it is difficult to obtain unadulterated王白雪等CNT. This paper mainly reviews the progress of the purification of CNT by many methods including oxidation process, handling of acid, treatment of polymers and porphyrin supermolecules, etc. It aims to offer references for related researchers.KeywordsCarbon Nanotubes (CNT), PurificationThis work is licensed under the Creative Commons Attribution International License (CC BY 4.0)./licenses/by/4.0/1. 引言碳纳米管(Carbon nanotubes, CNTs)被发现以来就成为业界研究的热点[1]。
碳纳米管的制备方法研究进展
碳纳米管的制备方法研究进展一、本文概述随着纳米科技的飞速发展，碳纳米管作为一种具有独特结构和优异性能的一维纳米材料，受到了广泛关注。
碳纳米管因其出色的电学、力学、热学等特性，在能源、电子、生物医疗等领域具有巨大的应用潜力。
然而，碳纳米管的规模化制备及其性能优化仍是当前研究的热点和难点。
本文旨在综述近年来碳纳米管制备方法的研究进展，分析不同制备方法的优缺点，探讨未来可能的发展方向，以期为推动碳纳米管的实际应用提供理论支持和技术指导。
文章首先回顾了碳纳米管的基本结构和性质，为后续研究方法的介绍奠定基础。
随后，重点介绍了化学气相沉积法、电弧放电法、激光烧蚀法等多种碳纳米管制备方法的研究进展，分析了这些方法在制备过程中的关键因素及其对碳纳米管性能的影响。
文章还关注了新兴制备方法如溶液法、模板法等在碳纳米管制备中的应用，以及这些方法的创新点和挑战。
通过对已有文献的梳理和评价，本文总结了当前碳纳米管制备领域的主要成果和不足，展望了未来的发展趋势。
未来，随着科学技术的不断进步，碳纳米管的制备方法将更加多样化、高效化，有望为碳纳米管的产业化发展奠定坚实基础。
二、碳纳米管的基本性质碳纳米管（Carbon Nanotubes，CNTs）是一种由碳原子以特定方式排列形成的一维纳米材料，自从1991年被首次发现以来，因其独特的结构和性质，已成为纳米科学和技术领域的研究热点。
碳纳米管的基本性质主要体现在其结构、电学、热学和力学性能上。
结构上，碳纳米管可以看作是由单层或多层石墨烯片卷曲而成的无缝管状结构，这种独特的结构赋予了碳纳米管出色的物理和化学性质。
电学方面，碳纳米管因其特殊的电子结构和量子限域效应，表现出优异的导电性能，既可以是金属性，也可以是半导体性，这取决于其直径和螺旋度。
热学方面，碳纳米管具有极高的热导率，使其成为潜在的散热材料。
力学性能上，碳纳米管具有超高的强度和模量，比钢强而轻，这使得它在复合材料增强和纳米机械等领域具有广阔的应用前景。
碳纳米管的研究进展及应用
碳纳米管的研究进展及应用一引言1.1 纳米材料纳米材料是近年来受到人们极大关注的新型领域，纳米材料的概念形成于20世纪80年代，在上世纪90年代初期取得较大的发展。
广义地说，纳米材料是指其中任意一维的尺度小于100nm的晶体、非晶体、准晶体以及界面层结构的材料[1]。
当小粒子尺寸加入纳米量级时，其本身具有体积效应、表面效应、量子尺寸效应和宏观量子隧道效应等。
纳米材料具有四大特点: 尺寸小、比表面积大、表面能高、表面原子比例大。
从而使其具有奇异的力学、电学、光学、热学、化学活性、催化和超导特性，使纳米材料在国防、电子、化工、催化剂、医药等各种领域具有重要的应用价值。
1.2 碳纳米管碳是自然界分布非常普遍的一种元素。
碳元素的最大的特点之一就是存在多种同素异形体，形成许许多多的结构和性质完全不同的屋子。
长期以来，人们一直以为碳的晶体只有两种：石墨和金刚石。
直到1985年，英国科学家Kroto 和美国科学家Smalley在研究激光蒸发石墨电极时发现了碳的第三种晶体形式C60[2]，从此开启了人类认识碳的新阶段。
1991年，日本NEC公司基础研究实验室的电子显微镜专家饭岛（Iijima）发现了多壁碳纳米管（MultiWalled Carbon Nanotubes ，MWNTs），直径为4-30nm，长度为1um。
，最初称之为“Graphite tubular”。
1993年单壁碳纳米管也被发现（Single-Walled Carbon Nanotubes ，SWNTs），直径从0.4nm到3-4nm，长度可达几微米。
碳纳米管（CNT）[3]又名巴基管，是一种具有特殊结构（径向尺寸为纳米量级，轴向尺寸为微米量级、管子两端基本上都封口）的一维量子材料。
它是由单层或多层石墨片围绕中心轴按一定的螺旋角卷绕而成的无缝、中空的“微管”，每层由一个碳原子通过sp2杂化与周围3个碳原子完全键合后所构成的六边形组成的圆柱面。
碳纳米管综述
碳纳米管综述碳纳米管的研究进展自20世纪90年代初，日本NEC公司的Sumio Iijima 发现碳纳米管（CNT）以来，其特异的力学和电学性质引发了世界范围内的研究热潮，碳纳米管逐渐成为纳米材料中的明星，得到众星捧月般的关注。
当前，碳纳米管的研究还处在早期阶段，研究工作主要集中在它的生长和表征上，到碳纳米管产品大量投放市场还需要一段时间。
这并不奇怪，因为通常一种新兴事物从发现到投放市场需要10年左右时间。
人们将跨越碳纳米管的奇妙性质研究阶段，而着手解决从材料到器件、从器件到系统等诸多实际问题。
相信在不远的将来，碳纳米管会走进我们的日常生活，成为我们工作和生活中不可或缺的一部分。
我国的碳纳米管研究队伍十分庞大，从事碳纳米管研究的高校和科研院所不下50家，人数不下2000人。
国家有过部门高度重视碳纳米管研究，科技部973计划、863计划以及刚刚启动的纳米重大研究计划、国家自然科学基金、中国科学院等对此均有部署。
我国科研人员发表的相关学术论文逾4400篇，占纳米管论文总数的21%以上，这反映了国内碳纳米管研究的活力和实力。
碳纳米管的分类石墨烯的碳原子片层一般可以从一层到上百层，根据碳纳米管管壁中碳原子层的数目被分为单壁和多壁碳纳米管。
单壁碳纳米管（SWNT）由单层石墨卷成柱状无缝管而形成是结构完美的单分子材料。
SWNT 的直径一般为1－6 nm，最小直径大约为0.5 nm，与C36 分子的直径相当,但SWNT 的直径大于6nm 以后特别不稳定，会发生SWNT 管的塌陷，长度则可达几百纳米到几个微米。
因为SWNT 的最小直径与富勒烯分子类似，故也有人称其为巴基管或富勒管。
多壁碳纳米管MWNT可看作由多个不同直径的单壁碳纳米管同轴套构而成。
其层数从2～50 不等，层间距为0.34±0.01nm，与石墨层间距(0.34nm)相当。
多壁管的典型直径和长度分别为2～30nm 和0.1～50μm。
多壁管在开始形成的时候，层与层之间很容易成为陷阱中心而捕获各种缺陷，因而多壁管的管壁上通常布满小洞样的缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碳纳米管制备方法的研究进展碳纳米管是一种具有独特结构的一维量子材料，由石墨碳原子层卷曲而成。
由于拥有潜在的优越性能，碳纳米管无论在物理、化学还是在材料学领域都将有重大发展前景。
近年来，美国、日本、德国和中国等国家相继成立了纳米材料研究机构，碳纳米管的研究进展随之加快，并在制备方面取得了突破性进展。
1.电弧法石墨电弧法是最早的、最典型的碳纳米管合成方法。
其原理为电弧室充惰性气体保护，两石墨棒电极靠近，拉起电弧，再拉开，以保持电弧稳定【1】。
放电过程中阳极温度相对阴极较高，所以阳极石墨棒不断被消耗，同时在石墨阴极上沉积出含有碳纳米管的产物【2】.。
由于电弧放电剧烈，难以控制进程和产物，合成物中有碳纳米颗粒、无定形炭或石墨碎片等杂质，杂质很难分离。
所以研究者在优化电弧法制取碳纳米管方面做了大量的工作。
为减少相互缠绕的碳纳米管在阴极上的烧结，D.T.Collbert【3】将将石墨阴极与水冷铜阴极座连接，大大减少了碳纳米管的缺陷。
C.Journet【2】等在阳极中填入石墨粉末和铱的混合物，实现了SWNTs的大量制备。
研究发现，铁组金属、一些稀土金属和铂族元素或以单个金属或以二金属混合物均能催化SWNTs合成。
近年来，人们除通过调节电流、电压，改变气压及流速，改变电极组成，改进电极进给方式等优化电弧放电工艺外，还通过改变打弧介质，简化电弧装置。
2.催化裂解法。
催化裂解法亦称为化学气相沉积法，其原理是通过烃类或含碳氧化物在催化剂的催化下裂解而成【4】。
目前对化学气相沉积法制备碳纳米管的研究表明，选择合适的催化剂、碳源以及反应温度十分关键。
K.Hernadi等【5】发现碳源的催化活化顺序为：乙炔＞丙酮＞乙烯＞正茂烷＞丙烯≥甲醇=甲苯≥甲烷。
Ren[6]等在666℃条件下,在玻璃上通过等频磁控管喷镀法镀上厚度为40nm的金属镍,以乙炔气体作为碳源,氨气作为催化剂,采用等离子体热流体化学蒸气分解沉积法,得到了在镀有镍层的玻璃上排列整齐的阵列式碳纳米管管束。
此种方法生长的碳纳米管不会缠绕在一起, 易于分散。
近年来,有些研究组鉴于碳纳米管制备方法的不连续性,进行了连续制备碳纳米管的研究, 在催化裂解方法的基础上改进,得到一种新方法,即催化裂解无基体法。
此种方法与原有的有机物催化裂解法的主要区别是没有催化剂载体以及催化剂的制备工艺,催化剂前驱体(二茂铁等)在载气的带动下进入反应炉;产品能够连续取出,为连续制备创造了实验条件;配有气体涡流装置。
该方法可连续制备碳纳米管,而且制备出的碳纳米管质量较好,管径可得到有效控制,多是直管且平行成束,催化剂颗粒及其它杂质较少。
3.激光蒸发法其原理是利用激光束照射至含有金属的石墨靶上,将其蒸发,同时结合一定的反应气体,在基底和反应腔壁上沉积出碳纳米管。
Smalley【7】等制备C60时,在电极中加入一定量的催化剂,得到了单壁碳纳米管。
Thess【8】等改进实验条件,采用该方法首次得到相对较大数量的单壁碳纳米管。
实验在1 473 K条件下,采用50ns的双脉冲激光照射含Ni/Co催化剂颗粒的石墨靶,获得高质量的单壁碳纳米管管束。
这种方法易于连续生产,但制备出的碳纳米管的纯度低,易缠结,且需要昂贵的激光器,耗费大。
4.低温固态热解法低温固态热解法是通过制备中间体来生产碳纳米管的。
首先制备出亚稳定状态的纳米级氮化碳硅(Si-C-N)陶瓷中间体,然后将此纳米陶瓷中间体放在氮化硼坩埚中,在石墨电阻炉中加热分解,同时通入氮气作为保护性气体,大约加热1h左右,纳米中间体粉末开始热解碳原子向表面迁移。
表层热解产物中可获得高比例的碳纳米管和大量的高硅氮化硅粉末。
低温固态热解法工艺的最大优点在于有可能实现重复生产,从而有利于碳纳米管的大规模生产。
5.热解聚合物法该方法通过高温分解碳氢化合物来制备碳纳米管。
用乙炔或苯化学热解有机金属原始反应物制备出碳纳米管。
Cho【9】等通过把柠檬酸和甘醇聚酯化作用得到的聚合物在400℃空气气氛下热处理8h,然后冷却到室温,得到了碳纳米管。
在420～450℃下在H2气氛下,用金属Ni 作为催化剂,热解粒状的聚乙烯,合成了碳纳米管【10】。
Sen【11】等在900℃下,Ar和H2气氛下热解二茂铁、二茂镍、二茂钴,也得到了碳纳米管。
这些金属化合物热解后不仅提供了碳源,而且同时也提供了催化剂颗粒,它的生长机制跟催化裂解法相似。
6.离子(电子束)辐射法在真空炉中,通过离子或电子放电蒸发碳,在冷凝器上收集沉淀物,其中包含碳纳米管和其他结构的碳。
Chernazatonskii[12]等通过电子束蒸发覆在基体上的石墨合成了直径为10～20nm的向同一方向排列的碳纳米管。
Yamamoto等在高真空环境下用氩离子束对非晶碳进行辐照得到了管壁有10～15nm厚的碳纳米管[13]。
7.火焰法该方法是利用甲烷和少量的氧燃烧产生的热量作为加热源。
在炉温达到600～1300℃时, 导入碳氢化合物和催化剂。
该方法制备的碳纳米管结晶度低,并存在大量非晶碳。
但目前对火焰法纳米结构的生长机理还没有很明确的解释。
Richter[14]等人在乙炔、氧、氩气的混合气体燃烧后的碳黑里发现了附着大量非晶碳的单层碳纳米管。
Daschowdhury[15]等通过对苯、乙炔、乙烯和含氧气的混合物燃烧后的碳黑检测,发现了纳米级的球状、管状物。
8.太阳能法聚焦太阳光至一坩埚中,使温度上升到3000K,在此高温下,石墨和金属催化剂混合物蒸发,冷凝后生成碳纳米管。
这种方法早期用于生产巴基球,1996年开始用于碳纳米管的生产。
Laplaze 等[16]利用太阳能合成了多壁碳纳米管和但壁碳纳米管组成的绳。
9.电解法电解法制备碳纳米管是一种新颖的技术。
该方法采用石墨电极(电解槽为阳极),在约600℃的温度及空气或氩气等保护性气氛中,以一定的电压和电流电解熔融的卤化碱盐(如LiCl),电解生成了形式多样的碳纳米材料,包括包裹或未包裹的碳纳米管和碳纳米颗粒等,通过改变电解的工艺条件可控制生成碳纳米材料的形式。
Andrei等发现在乙炔/液氨溶液中,在n型(100)硅电极上电解可直接生长碳纳米管。
Hus 【17】等人以熔融碱金属卤化物为电解液,以石墨为电极,在氩气氛围中电解合成了碳纳米管和葱状结构。
黄辉【18】等以LiCl 、LiCl+SnCl2等为熔盐电解质,采用电解石墨的方法成功制备了碳纳米管和纳米线。
10.其它方法Stevens【19】等在50℃的低温下,通过铯与纳米孔状无定形碳的放热反应自发形成碳纳米管。
俄罗斯的Chemozatonskii【20】等在检测用粉末冶金法制备的合金Fe2Ni2C、Ni2Fe2C、Fe2Ni2Co2C 的微孔洞中发现了富勒烯和单层碳纳米管。
日本的Kyotani【21】等采用“模型碳化”的方法,用具有纳米级沟槽的阳极氧化铝为模型,在800℃下热解丙烯,让热解炭沉积在沟槽的壁上,然后再用氢氟酸除去阳极氧化铝膜,得到了两端开口而且中空的碳纳米管。
Matveev 等【22】在233K用乙炔的液氮溶液通过电化学方法合成碳纳米管,这是迄今为止生产碳纳米管所报道的最低温度。
结论现在对碳纳米管的制备研究较多,但碳纳米管的制备方法和制备工艺中仍存在许多问题有待解决。
例如,某些制备方法得到的碳纳米管生长机理还不明确,影响碳纳米管的产量、质量及产率的因素也不清楚。
另外,目前,无论哪一种方法制备得到的碳纳米管都存在杂质高、产率低等缺点。
这些都是制约碳纳米管研究和应用的关键因素。
如何能得到高纯度、高比表面积和长度、螺旋角等可控的碳纳米管,还有待研究和解决。
【1】G.B.Adams,O.F.Sankey,J.B.Page,et al.[J].Science,1992,256:1792【2】Journet C.Maser W K,Bernier P,el rge scale produced of single walled carbon nanotubes by the electric are technique [J].Nature,1997,388:756【3】Colbert D T,Zhang J,McClure S M,et al.Growth and sintering of fullere nanotubes[J].Science,1994,266:1218【4】聂海瑜碳纳米管的制备,塑料工业，2004,32（10）【5】Hernadi K,Fonseca A,Nagy J B,et al.Appl Catal A:Ceneral,2000,199(2):245 【6】Ren Z F,Huang Z P,Xu J W,et al1Science,1998,282:1105【7】成会明纳米管—制备、结构、物性及应用，北京:化学工业出版社,2002【8】T hessA,LeeR,NikolaevP,et al1Science,1996,273:483【9】Cho W S,Hamada E,Kondo Y1Appl Phys Lett,1996,69:278【10】 Kukovitskii E F,Chernozatonskii L A,Lvov S G,et al.Chem Phys Lett,1997,266 (324):323【11】Sen R,Govindaraj A,Rao C N R1Chem Phys Lett,1997,267(324):323【12】Chernozatonskii L A,Kosakovskajaz I J,Fedorov E A,etal1Phys Lett A, 1995,197(1):40【13】Yamamoto K,Koga Y,Fujiwara S,et al1Appl Phys Lett ,1996,69(27):4174 【14】Richter H,HemadiK, CaudanoR,et al1Carbon,1996,34(3):427【15】Daschowdhury K,Howard J B,Vandersande J B1J Mater Res,1996,11(2):341 【16】Laplaze D,Bernier P,Maser W K,et al1Carbon,1998,36:685【17】Hsu W K,Terrones M,Hare J P,et al1Chem Phys Lett,1996,262(122):161【18】黄辉, 张文魁, 马淳安等.化学物理学报,2003,16(2):131【19】Stevens M G,Subramongey S,Foley H C1Chem Phys Lett1,1998,292:352【20】Chemozationskii L A,Valchuk V P,Kiselev N A,etal1Carbon,1997,35(6):749 【21】Kyotani T, Tsai L F,Tomita A1Chem Mater,1996,8(8):2109【22】Matveev A T,Goldberg D,Novikov V P,et al1Carbon,2001,39:155。
