H3C ER系列企业级路由器 快速入门-5PW103-整本手册
合集下载
H3C S5024P-EI千兆以太网交换机 快速入门-5PW101-整本手册
技术支持
用户支持邮箱：SMB@ 技术支持热线电话：400-810-0504（手机、固话均可拨打） 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式 反馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
环境保护
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃 置应遵照相关国家法律、法规要求进行。
前言
《H3C S5024P-EI 千兆以太网交换机 快速入门》主要介绍了产品的 形态、定位、硬件安装以及初始登录等相关信息。 前言部分包含如下内容： z 读者对象 z 本书约定 z 资料获取方式 z 技术支持 z 资料意见反馈
读者对象
本手册主要适用于如下工程师： z 网络规划人员 z 现场技术支持与维护人员 z 负责网络配置和维护的网络管理员
本书约定
1.图形界面格式约定
格式
意义
<>
带尖括号“< >”表示按钮名，如“单击<确定>按钮”。
[]
带方括号“[ ]ቤተ መጻሕፍቲ ባይዱ表示窗口名、菜单名和数据表，如“弹 出[新建用户]窗口”。
格式 /
3 通过Web页面登录S5024P-EI ····························································· 3-1 3.1 准备工作 ··················································································· 3-1 3.2 建立网络连接············································································ 3-1 3.2.1 设置管理计算机的静态IP地址 ········································ 3-1 3.2.2 使用Ping命令确认网络连通性········································ 3-4 3.2.3 取消代理服务器 ····························································· 3-5
用户支持邮箱：SMB@ 技术支持热线电话：400-810-0504（手机、固话均可拨打） 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式 反馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
环境保护
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃 置应遵照相关国家法律、法规要求进行。
前言
《H3C S5024P-EI 千兆以太网交换机 快速入门》主要介绍了产品的 形态、定位、硬件安装以及初始登录等相关信息。 前言部分包含如下内容： z 读者对象 z 本书约定 z 资料获取方式 z 技术支持 z 资料意见反馈
读者对象
本手册主要适用于如下工程师： z 网络规划人员 z 现场技术支持与维护人员 z 负责网络配置和维护的网络管理员
本书约定
1.图形界面格式约定
格式
意义
<>
带尖括号“< >”表示按钮名，如“单击<确定>按钮”。
[]
带方括号“[ ]ቤተ መጻሕፍቲ ባይዱ表示窗口名、菜单名和数据表，如“弹 出[新建用户]窗口”。
格式 /
3 通过Web页面登录S5024P-EI ····························································· 3-1 3.1 准备工作 ··················································································· 3-1 3.2 建立网络连接············································································ 3-1 3.2.1 设置管理计算机的静态IP地址 ········································ 3-1 3.2.2 使用Ping命令确认网络连通性········································ 3-4 3.2.3 取消代理服务器 ····························································· 3-5
H3C_ER系列高性能企业级路由器 -操作手册【最新】
6
本设备的安装挂耳并不用来承重，它只起固定作用。安装设备于 19 英寸 机柜时，机箱的下边需要有托架（固定在机柜上）来支撑。
安装到工作台
若没有 19 英寸标准机柜，可直接将本设备放置在干净平稳的工作台上。 安装过程如下： 步骤1 小心地将设备倒置。用干燥的软布清洁机箱底板上的凹槽，确
保没有油污或灰尘吸附。 步骤2 撕掉随机附带的脚垫表面的粘贴纸。将脚垫粘贴到机箱底板上
4
指示灯
LAN/WAN 接口状 态指示灯 （Link/Act）
状态
含义
亮（绿灯）
端口工作在 1000Mbps 速率下，端口 与对端设备有连接，且连接正常
闪烁（绿灯）
端口工作在 1000Mbps 速率下，且端 口在接收或者发送数据
亮（黄灯）
端口工作在 10/100Mbps 速率下，端 口与对端设备有连接，且连接正常
15
注 2：所引用的环保使用期限标记根据产品的正常操作使用条件（如温度 和湿度）确定。
14
© 2014-2016 杭州华三通信技术有限公司 地址：杭州市滨江区长河路 466 号 热线：400-600-9999（手机、固话均可拨打） 网址： E-mail：service@
(6): 电源指示灯 (8): WAN 接口指示灯 (10): LAN 接口指示灯
后面板
所有设备的后面板均相同，如下图所示。
(1):接地柱
指示灯说明
(2):电源接口
指示灯
状态
电源指示灯
亮
（Power）
灭
亮 诊断指示灯（Diag）
灭
含义 供电正常 电源关闭或电源故障 设备系统自检或系统故障 自检成功并且设备正常工作
设备； z 请使用随产品附带的电源线，严禁使用其它非配套产品。电源电压必
H3C_ER系列高性能企业级路由器 -操作手册【最新】
注 2：所引用的环保使用期限标记根据产品的正常操作使用条件（如温度 和湿度）确定。
14
© 2014-2016 杭州华三通信技术有限公司 地址：杭州市滨江区长河路 466 号 热线：400-600-9999（手机、固话均可拨打） 网址： E-mail：service@
15
ER63 ER8300G2/ 00G2 ER8300G2-X
2个
Comb o口
2 个 Combo 口
风扇散热
故障排除
问题 LAN 指示灯不亮 忘记登录密码
建议
z 检查电源的连接是否正常； z 检查网线与接口的连接； z 检查所连的网线是否有问题：可将网线的两头都连
接到路由器上，看路由器相应的指示灯是否点亮， 如果灯不亮说明网线有问题，可更换网线，根据前 面所述步骤重新连接； z 请检查网卡是否正常工作。
的凹槽内，脚垫安装示意图如下所示。
7
步骤3 将设备正置，放在工作台上。 请保证工作台的平稳性和良好接地，并且不要在设备上面放置重物。
连接线缆
连接线缆前，请先将准备连接的设备断电。连接完成后，再通电。
连接到局域网
使用网线将设备的以太网口连接到计算机或者下层交换机。
8
Internet
线缆连接完成后，将设备和所连的网络设备都通电，这时您可以通过检查 指示灯状态来判断设备是否工作正常。
损害； z 在设备周围应预留足够的空间（大于 10cm），以便于设备正常散热； z 请保证设备工作环境的清洁，过多的灰尘会造成静电吸附，不但会影
响设备寿命，而且容易造成通信故障； z 本设备工作地最好不要与电力设备的接地装置或防雷接地装置合用，
并尽可能相距远一些； z 本设备工作地应远离强功率无线电发射台、雷达发射台、高频大电流
14
© 2014-2016 杭州华三通信技术有限公司 地址：杭州市滨江区长河路 466 号 热线：400-600-9999（手机、固话均可拨打） 网址： E-mail：service@
15
ER63 ER8300G2/ 00G2 ER8300G2-X
2个
Comb o口
2 个 Combo 口
风扇散热
故障排除
问题 LAN 指示灯不亮 忘记登录密码
建议
z 检查电源的连接是否正常； z 检查网线与接口的连接； z 检查所连的网线是否有问题：可将网线的两头都连
接到路由器上，看路由器相应的指示灯是否点亮， 如果灯不亮说明网线有问题，可更换网线，根据前 面所述步骤重新连接； z 请检查网卡是否正常工作。
的凹槽内，脚垫安装示意图如下所示。
7
步骤3 将设备正置，放在工作台上。 请保证工作台的平稳性和良好接地，并且不要在设备上面放置重物。
连接线缆
连接线缆前，请先将准备连接的设备断电。连接完成后，再通电。
连接到局域网
使用网线将设备的以太网口连接到计算机或者下层交换机。
8
Internet
线缆连接完成后，将设备和所连的网络设备都通电，这时您可以通过检查 指示灯状态来判断设备是否工作正常。
损害； z 在设备周围应预留足够的空间（大于 10cm），以便于设备正常散热； z 请保证设备工作环境的清洁，过多的灰尘会造成静电吸附，不但会影
响设备寿命，而且容易造成通信故障； z 本设备工作地最好不要与电力设备的接地装置或防雷接地装置合用，
并尽可能相距远一些； z 本设备工作地应远离强功率无线电发射台、雷达发射台、高频大电流
H3C ICG系列信息通信网关 Web配置指导-5PW103-L2TP【2024版】
1.1.1 L2TP 典型组网应用
使用L2TP协议构建的VPDN应用的典型组网如 图 1-1所示。 图1-1 应用 L2TP 构建的 VPDN 服务
在 L2TP 构建的 VPDN 中，网络组件包括以下三个部分： z 远端系统 远端系统是要接入 VPDN 网络的远地用户和远地分支机构，通常是一个拨号用户的主机或私有网络 的一台路由设备。 z LAC（L2TP Access Concentrator，L2TP 访问集中器） LAC 是附属在交换网络上的具有 PPP 端系统和 L2TP 协议处理能力的设备，通常是一个当地 ISP 的 NAS（Network Access Server，网络接入服务器），主要用于为 PPP 类型的用户提供接入服务。
i
1 L2TP
本模块的支持情况与具体的设备型号有关，请以设备的实际情况为准。
1.1 概述
VPDN（Virtual Private Dial-up Network，虚拟私有拨号网）是指利用公共网络（如 ISDN 或 PSTN） 的拨号功能接入公共网络，实现虚拟专用网，从而为企业、小型 ISP、移动办公人员等提供接入服 务。即，VPDN 为远端用户与私有企业网之间提供了一种经济而有效的点到点连接方式。 VPDN 采用专用的网络通信协议，在公共网络上为企业建立安全的虚拟专网。企业驻外机构和出差 人员可从远程经由公共网络，通过虚拟隧道实现和企业总部之间的网络连接，而公共网络上其它用 户则无法穿过虚拟隧道访问企业网内部的资源。 VPDN 隧道协议主要包括以下三种： z PPTP（Point-to-Point Tunneling Protocol，点到点隧道协议） z L2F（Layer 2 Forwarding，二层转发） z L2TP（Layer 2 Tunneling Protocol，二层隧道协议） 目前使用最广泛的是 L2TP。
使用L2TP协议构建的VPDN应用的典型组网如 图 1-1所示。 图1-1 应用 L2TP 构建的 VPDN 服务
在 L2TP 构建的 VPDN 中，网络组件包括以下三个部分： z 远端系统 远端系统是要接入 VPDN 网络的远地用户和远地分支机构，通常是一个拨号用户的主机或私有网络 的一台路由设备。 z LAC（L2TP Access Concentrator，L2TP 访问集中器） LAC 是附属在交换网络上的具有 PPP 端系统和 L2TP 协议处理能力的设备，通常是一个当地 ISP 的 NAS（Network Access Server，网络接入服务器），主要用于为 PPP 类型的用户提供接入服务。
i
1 L2TP
本模块的支持情况与具体的设备型号有关，请以设备的实际情况为准。
1.1 概述
VPDN（Virtual Private Dial-up Network，虚拟私有拨号网）是指利用公共网络（如 ISDN 或 PSTN） 的拨号功能接入公共网络，实现虚拟专用网，从而为企业、小型 ISP、移动办公人员等提供接入服 务。即，VPDN 为远端用户与私有企业网之间提供了一种经济而有效的点到点连接方式。 VPDN 采用专用的网络通信协议，在公共网络上为企业建立安全的虚拟专网。企业驻外机构和出差 人员可从远程经由公共网络，通过虚拟隧道实现和企业总部之间的网络连接，而公共网络上其它用 户则无法穿过虚拟隧道访问企业网内部的资源。 VPDN 隧道协议主要包括以下三种： z PPTP（Point-to-Point Tunneling Protocol，点到点隧道协议） z L2F（Layer 2 Forwarding，二层转发） z L2TP（Layer 2 Tunneling Protocol，二层隧道协议） 目前使用最广泛的是 L2TP。
华三集团网络产品手册无线版说明书
新华三集团杭州总部杭州市滨江区长河路466号邮编:Copyright © 2020新华三集团 保留一切权利CN-201030-20200508-BR-SD-V1.0免责声明：虽然新华三集团试图在本资料中提供准确的信息，但不保证本资料的内容不含有技术性误差或印刷性错误，为此新华三集团对本资料中信息的准确性不承担任何责任。
新华三集团保留在没有任何通知或提示的情况下对本资料的内容进行修改的权利。
新华三网络产品手册无线物联网H3C iBox580 G2物联网业务一体机H3C IG530物联网业务网关/业务板H3C IG4100-L室内型LoRa网关H3C IG4300-L-R室外型LoRa网关H3C IG4500-L基站型LoRa网关H3C IG4510-L基站型LoRa网关H3C IG4520-L基站型LoRa网关H3C IN4500-L物联网终端设备H3C T320系列室内型物联网网关/接入单元H3C T320系列工业级物联网接入单元H3C T300系列室内型物联网接入单元H3C T300系列室外型物联网接入单元 H3C WA5320X-L室外全融合物联网关0205081013151720222730333501WLANH3C WX5500H系列新一代企业级核心多业务无线控制器H3C WX3500H系列新一代企业级核心多业务无线控制器H3C WX2500H系列新一代企业级核心多业务无线控制器H3C WX2508H-PWR-LTE新一代企业级多业务无线控制器H3C WX1804H-PWR 新一代企业级多业务无线控制器H3C 新一代全系列无线控制业务插卡H3C WBC560多业务无线控制器H3C WBC580新一代多业务无线控制器H3C WA6600系列802.11ax无线接入设备6172 8393104114125137148H3CWA6500、6300系列802.11ax无线接入H3C WA5500系列802.11ac无线接入设备H3C WA5300系列802.11ac无线接入设备H3C UAP系列802.11ac无线接入设备H3C终结者系列无线接入设备H3C WA6600X系列室外802.11ax无线接入设备 H3C WA5600X系列室外802.11ac无线接入设备17 H3C WA5300X系列室外802.11ac无线接入设备17221423227429236837938460移动通信核心网系列H3C EPC3108演进型分组核心网H3C vEPC3200虚拟化演进型分组核心网基站系列H3C BBU3100分布式基带单元H3C BBU3120分布式基带单元H3C RRU3184分布式基带单元边缘分流网关H3C vMEGW3200移动边缘分流网关终端系列H3C CPE3200-18室外型用户终端设备4345 485053 55 5742智联接 绘未来G2物联网业务一体机是新华三技术有限公司（H3C）自主研发的集成物联网设备管理及业务应用的融合式设备。

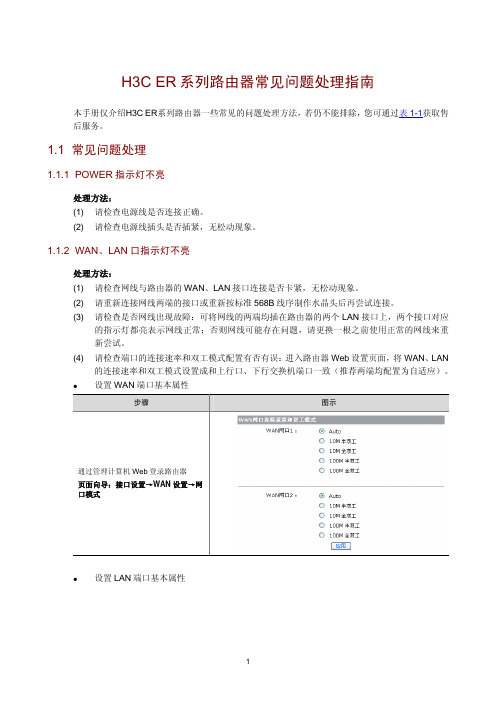

H3C ER系列路由器常见问题处理指南(V1.00)-整本手册
H3C ER系列路由器常见问题处理指南本手册仅介绍H3C ER系列路由器一些常见的问题处理方法，若仍不能排除，您可通过表1-1获取售后服务。
1.1 常见问题处理1.1.1 POWER指示灯不亮处理方法：(1) 请检查电源线是否连接正确。
(2) 请检查电源线插头是否插紧，无松动现象。
1.1.2 WAN、LAN口指示灯不亮处理方法：(1) 请检查网线与路由器的WAN、LAN接口连接是否卡紧，无松动现象。
(2) 请重新连接网线两端的接口或重新按标准568B线序制作水晶头后再尝试连接。
(3) 请检查是否网线出现故障：可将网线的两端均插在路由器的两个LAN接口上，两个接口对应的指示灯都亮表示网线正常；否则网线可能存在问题，请更换一根之前使用正常的网线来重新尝试。
(4) 请检查端口的连接速率和双工模式配置有否有误：进入路由器Web设置页面，将WAN、LAN的连接速率和双工模式设置成和上行口、下行交换机端口一致（推荐两端均配置为自适应）。
z设置WAN端口基本属性步骤图示通过管理计算机Web登录路由器页面向导：接口设置→WAN设置→网口模式z设置LAN端口基本属性通过管理计算机Web登录路由器页面向导：接口设置→LAN设置→端口设置1.1.3 不能通过Web设置页面登录路由器1. IP地址问题导致现象：管理计算机不能Ping通路由器处理方法：(1) 请通过Console口下的<h3c> ip address命令来查看当前路由器的管理IP地址，核对您登录使用的IP地址是否正确。
(2) 检查管理计算机是否设置了静态IP地址，并核对是否与路由器处于同一网段2. IE配置错误导致现象：管理计算机能Ping通路由器和外网IP/域名，但不能登录路由器Web设置页面处理方法：请检查Web浏览器是否设置了代理服务器或拨号连接，若有，请取消设置。
步骤图示在浏览器窗口中，选择[工具/Internet 选项]进入“Internet 选项”窗口选择“连接”页签，并单击<局域网设置（L ）>按钮，进入“局域网（LAN ）设置”页面。
H3C MSR830 WiNet智慧网络千兆路由器 快速入门-6PW103-整本手册
后用户可根据需要修改。如图1 所示： 图1 用户登录
ቤተ መጻሕፍቲ ባይዱ
图2 基本配置向导首页面 图3 设置WAN口参数页面
快速设置向导
(1) 在导航栏中选择“快速向导 >基本设置向导”，进入基本设置向导
首页面。如图2 所示。
(2) 点击“下一步”进入设置WAN口参数页面。用户根据需要选择
手动指定、自动获取或PPPoE拨号的方式设置WAN接口参数。
图4 设置LAN口参数页面
2 图5 基本业务设置确认页面
(4) 点击“下一步”，进入基本业务设置确认的页面，确认配置无误 后，点击“完成”即可执行所有进行的配置。如图5 所示：
设置网络地址转换NAT
(1) 在导航栏中选择“NAT配置 > NAT配置”，默认进入“动态地址 转换”页签的页面。用户根据网络需求设置NAT转换方式为接口地 址，PAT或者No-PAT。如图6 所示。 (2) 点击“确定”按钮使配置生效。
WEB配置准备
(1) 将PC连接到设备的GE LAN接口。 (2) 配置PC的IP地址在192.168.1.0/24网段（除192.168.1.1以外)，
例如192.168.1.2。 (3) 运行Web浏览器，请在浏览器地址栏中输入http://
192.168.1.1（设备缺省登录IP地址，登录后可修改）并回车。 (4) 输入登录验证信息并登录。用户名、密码缺省都是admin，登录
3
4
安装路由器到机柜
连接保护地线
路由器地线的正确连接是路由器防雷、防干扰的重要保障，请使用设备随机提供的保护地线正 确接地。
1
2
3
连接电源线
在连接电源线前，需先连接保护地线，保证路由器正确接地。 连接电源线时，请先完成电源线与路由器侧的连接，再进行电源线与供电系统的连接， 以免造成人身伤害。
ቤተ መጻሕፍቲ ባይዱ
图2 基本配置向导首页面 图3 设置WAN口参数页面
快速设置向导
(1) 在导航栏中选择“快速向导 >基本设置向导”，进入基本设置向导
首页面。如图2 所示。
(2) 点击“下一步”进入设置WAN口参数页面。用户根据需要选择
手动指定、自动获取或PPPoE拨号的方式设置WAN接口参数。
图4 设置LAN口参数页面
2 图5 基本业务设置确认页面
(4) 点击“下一步”，进入基本业务设置确认的页面，确认配置无误 后，点击“完成”即可执行所有进行的配置。如图5 所示：
设置网络地址转换NAT
(1) 在导航栏中选择“NAT配置 > NAT配置”，默认进入“动态地址 转换”页签的页面。用户根据网络需求设置NAT转换方式为接口地 址，PAT或者No-PAT。如图6 所示。 (2) 点击“确定”按钮使配置生效。
WEB配置准备
(1) 将PC连接到设备的GE LAN接口。 (2) 配置PC的IP地址在192.168.1.0/24网段（除192.168.1.1以外)，
例如192.168.1.2。 (3) 运行Web浏览器，请在浏览器地址栏中输入http://
192.168.1.1（设备缺省登录IP地址，登录后可修改）并回车。 (4) 输入登录验证信息并登录。用户名、密码缺省都是admin，登录
3
4
安装路由器到机柜
连接保护地线
路由器地线的正确连接是路由器防雷、防干扰的重要保障，请使用设备随机提供的保护地线正 确接地。
1
2
3
连接电源线
在连接电源线前，需先连接保护地线，保证路由器正确接地。 连接电源线时，请先完成电源线与路由器侧的连接，再进行电源线与供电系统的连接， 以免造成人身伤害。
H3C_ER6300[ER8300]千兆路由器用户手册
书等。 • [解决方案]：可以获取解决方案类资料。 • [服务支持/软件下载]：可以获取与软件版本配套的资料。
技术支持
用户支持邮箱：service@ 技术支持热线电话：400-810-0504（手机、固话均可拨打） 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式反馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
前言
H3C ER6300/ER8300 千兆路由器 用户手册将会详细地指导您如何通过 Web 设置页面或命令行对 设备进行本地管理。 前言部分包含如下内容： • 读者对象 • 本书约定 • 资料获取方式 • 技术支持 • 资料意见反馈
读者对象
本手册主要适用于如下工程师： • 网络规划人员 • 现场技术支持与维护人员 • 负责网络配置和维护的网络管理员
该标志后的注释需给予格外关注，不当的操作可能会对人身造成伤害。 提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。 为确保设备配置成功或者正常工作而需要特别关注的操作或信息。 对操作内容的描述进行必要的补充和说明。 配置、操作、或使用设备的技巧、小窍门。
资料获取方式
您可以通过H3C网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： • [服务支持/文档中心]：可以获取硬件安装类、软件升级类、配置类或维护类等产品资料。 • [产品技术]：可以获取产品介绍和技术介绍的文档，包括产品相关介绍、技术介绍、技术白皮
本书约定
1. 命令行格式约定
格式
意义
粗体
命令行关键字（命令中保持不变、必须照实际值进行替代的部分）采用斜体表示。
[]
表示用“[ ]”括起来的部分在命令配置时是可选的。
技术支持
用户支持邮箱：service@ 技术支持热线电话：400-810-0504（手机、固话均可拨打） 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式反馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
前言
H3C ER6300/ER8300 千兆路由器 用户手册将会详细地指导您如何通过 Web 设置页面或命令行对 设备进行本地管理。 前言部分包含如下内容： • 读者对象 • 本书约定 • 资料获取方式 • 技术支持 • 资料意见反馈
读者对象
本手册主要适用于如下工程师： • 网络规划人员 • 现场技术支持与维护人员 • 负责网络配置和维护的网络管理员
该标志后的注释需给予格外关注，不当的操作可能会对人身造成伤害。 提醒操作中应注意的事项，不当的操作可能会导致数据丢失或者设备损坏。 为确保设备配置成功或者正常工作而需要特别关注的操作或信息。 对操作内容的描述进行必要的补充和说明。 配置、操作、或使用设备的技巧、小窍门。
资料获取方式
您可以通过H3C网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： • [服务支持/文档中心]：可以获取硬件安装类、软件升级类、配置类或维护类等产品资料。 • [产品技术]：可以获取产品介绍和技术介绍的文档，包括产品相关介绍、技术介绍、技术白皮
本书约定
1. 命令行格式约定
格式
意义
粗体
命令行关键字（命令中保持不变、必须照实际值进行替代的部分）采用斜体表示。
[]
表示用“[ ]”括起来的部分在命令配置时是可选的。
H3C WA2610X-GNP无线接入点设备 安装指导-5PW103-整本手册
H3C WA2610X-GNP无线接入点设备安装指导杭州华三通信技术有限公司资料版本：5PW103-20101126Copyright © 2009-2010 杭州华三通信技术有限公司及其许可者版权所有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
H3C、、Aolynk、、H3Care、、TOP G、、IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、SecPath、Comware、Secware、Storware、NQA、VVG、V2G、V n G、PSPT、XGbus、N-Bus、TiGem、InnoVision、HUASAN、华三均为杭州华三通信技术有限公司的商标。
对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。
由于产品版本升级或其他原因，本手册内容有可能变更。
H3C保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，H3C尽全力在本手册中提供准确的信息，但是H3C并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
安全声明重要！在产品上电启动之前，请阅读本产品的安全与兼容性信息。
IMPORTANT! See Compliance and Safety information for the product before connecting to the supply.您可以通过以下步骤获取本产品的安全与兼容性信息：To obtain Compliance and Safety information, follow these steps:(1) 请访问网址：/Technical_Documents；Go to /Technical_Documents.(2) 选择产品类型以及产品型号；Choose the desired product category and model.(3) 您可以从安全与兼容性手册或安装手册中获取安全与兼容性信息。
H3C ER G2系列高性能企业级路由器 用户手册-6W109-整本手册
各自权利人拥有。
由于产品版本升级或其他原因，本手册内容有可能变更。H3C 保留在没有任何通知或者提示的情况 下对本手册的内容进行修改的权利。本手册仅作为使用指导，H3C 尽全力在本手册中提供准确的信 息，但是 H3C 并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何 明示或暗示的担保。
该图标及其相关描述文字代表防火墙插卡、负载均衡插卡、NetStream插卡、SSL VPN插 卡、IPS插卡、ACG插卡等安全插卡。
5. 示例约定 由于设备型号不同、配置不同、版本升级等原因，可能造成本手册中的内容与用户使用的设备显示 信息不一致。实际使用中请以设备显示的内容为准。 本手册中出现的端口编号仅作示例，并不代表设备上实际具有此编号的端口，实际使用中请以设备 上存在的端口编号为准。
前言
《H3C ER G2 系列高性能企业级路由器 用户手册》将会详细地指导您如何通过 Web 设置页面或命 令行对设备进行本地管理。 前言部分包含如下内容： • 读者对象 • 本书约定 • 资料意见反馈
读者对象
本手册主要适用于如下工程师： • 网络规划人员 • 现场技术支持与维护人员 • 负责网络配置和维护的网络管理员
2.2.1 强大的功能特性 ································································································· 2-2 2.2.2 友好的用户界面 ································································································· 2-3 2.2.3 丰富的统计诊断功能和管理方式 ············································································ 2-3 2.3 典型组网应用············································································································· 2-4 3 登录Web设置页面·········································································································· 3-1 3.1 准备工作··················································································································· 3-1 3.1.1 管理计算机要求 ································································································· 3-1 3.1.2 建立网络连接 ···································································································· 3-1 3.1.3 取消代理服务器 ································································································· 3-3 3.2 登录路由器Web设置页面······························································································ 3-4 4 熟悉Web设置页面·········································································································· 4-1 4.1 Web设置页面介绍 ······································································································ 4-1 4.2 常用页面控件介绍······································································································· 4-1 4.3 页面列表操作介绍······································································································· 4-2 4.4 Web用户超时处理 ······································································································ 4-3 4.5 退出Web设置页面 ······································································································ 4-3 5 接口管理 ······················································································································ 5-1 5.1 设置WAN·················································································································· 5-1 5.1.1 接口转换 ·········································································································· 5-1 5.1.2 连接到因特网 ···································································································· 5-1 5.1.3 设置多WAN工作模式 ·························································································· 5-3 5.1.4 设置链路检测 ···································································································· 5-5 5.1.5 设置MAC地址克隆 ····························································································· 5-6 5.1.6 设置网口模式 ···································································································· 5-7 5.2 设置LAN··················································································································· 5-8 5.2.1 修改IP地址 ······································································································· 5-8 5.2.2 设置MAC地址克隆 ····························································································· 5-8 5.2.3 设置基本属性 ···································································································· 5-9 5.2.4 设置本地端口镜像 ···························································································· 5-10
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ii
1 产品概述
本手册主要介绍产品的硬件相关信息及安装过程，同时指导您如何快 速通过本产品进行上网。有关产品具体功能特性的介绍、操作及维护 等信息可通过“附录 - 资料及售后服务导航”获取相应的文档进行查 看。
1.1 简介
H3C ER 系列企业级路由器（以下简称路由器），它们主要适用于 SMB （Small and Medium Business，中小企业）、政府/企业机构、网吧 等网络环境。 路由器采用专业的 64 位网络处理器，同时配合 DDRII RAM 进行高速 转发。并且支持丰富的软件特性（比如：IP 流量限制、双 WAN 负载 均衡、策略路由、ARP 绑定、ARP 防护、防攻击、QQ/MSN 应用限制、 IPSec VPN 等功能），同时提供非常简便、易操作的 Web 设置页面， 可以帮您快速地完成各功能特性需求的配置。
3 快速上网·································································································· 3-1 3.1 准备工作 ······················································································· 3-1 3.1.1 计算机要求········································································· 3-1 3.1.2 建立网络连接 ····································································· 3-1 3.1.3 取消代理服务器 ································································· 3-4 3.2 快速上网设置················································································ 3-5
2.各类标志 本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方， 这些标志的意义如下：
提醒操作中应注意的事项，不当的操作可能会导致数据丢失 或者设备损坏。 对操作内容的描述进行必要的补充和说明。
资料获取方式
您可以通过H3C网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： z [服务支持/文档中心]：可以获取硬件安装类、配置类或维护类等产
品资料。 z [产品技术]：可以获取产品介绍和技术介绍的文档，包括产品相关
介绍、技术介绍、技术白皮书等。 z [服务支持/软件下载]：可以获取与软件版本配套的资料。
技术支持
用户支持邮箱：SMB@ 技术支持热线电话：400-810-0504（手机、固话均可拨打） 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式反 馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
目录
1 产品概述·································································································· 1-1 1.1 简介 ······························································································ 1-1 1.2 产品外观 ····················································································ห้องสมุดไป่ตู้·· 1-2 1.2.1 前面板 ················································································ 1-2 1.2.2 后面板 ················································································ 1-4 1.3 指示灯说明 ··················································································· 1-4 1.4 接口用途 ······················································································· 1-5
5.1 百兆以太网端口属性····································································· 5-1
i
5.2 千兆以太网端口属性····································································· 5-1 5.3 配置口属性(Console)···································································· 5-2 6 附录 - 资料及售后服务导航 ····································································· 6-1 7 附录 - 产品中有毒有害物质清单全集······················································· 7-1
z 采用 64 位单核网络处理器，主频高达 500MHz，同时配合 DDRII 高速 RAM 进行高 速转发
z 提供 1 个 10/100Base-TX WAN 口、3 个 10/100/1000Base-T LAN 端口和 1 个 Console 接口
z 采 用 64 位 双 核 网 络 处 理 器 ， 主 频 高 达 500MHz，处理能力相当于 1GHz 的专业网 络处理器，同时配合 DDRII 高速 RAM 进行 高速转发
2 安装路由器 ······························································································ 2-1 2.1 装箱清单 ······················································································· 2-1 2.2 安全注意事项················································································ 2-1 2.3 安装路由器 ··················································································· 2-2 2.3.1 安装到机柜········································································· 2-2 2.3.2 安装到工作台 ····································································· 2-4 2.4 连接线缆并上电 ············································································ 2-4
杭州华三通信技术有限公司的商标。对于本手册中出现的其它公司的
商标、产品标识及商品名称，由各自权利人拥有。
由于产品版本升级或其他原因，本手册内容有可能变更。H3C 保留在 没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本 手册仅作为使用指导，H3C 尽全力在本手册中提供准确的信息，但是 H3C 并不确保手册内容完全没有错误，本手册中的所有陈述、信息和 建议也不构成任何明示或暗示的担保。
1-1
表1-1 路由器列表
产品
ER3100
ER3000 系列
ER3200
ER3260
ER5100
ER5000 系列
ER5200
描述
z 提供 1 个 10/100Base-TX WAN 口、3 个 10/100Base-TX LAN 端口和 1 个 Console 接口
z 采用 64 位单核网络处理器，同时配合 DDRII 高速 RAM 进行高速转发
z 提供 2 个 10/100Base-TX WAN 口、3 个 10/100Base-TX LAN 端口和 1 个 Console 接口
z 采用 64 位单核网络处理器，同时配合 DDRII 高速 RAM 进行高速转发
z 提供 2 个 10/100Base-TX WAN 口、3 个 10/100Base-TX LAN 端口和 1 个 Console 接口
环境保护
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置 应遵照相关国家法律、法规要求进行。
前言
《H3C ER 系列企业级路由器 快速入门》主要介绍了设备的硬件相关 信息、安装过程，同时指导您快速使用设备。 前言部分包含如下内容： z 读者对象 z 本书约定 z 资料获取方式 z 技术支持 z 资料意见反馈
读者对象
本手册主要适用于如下工程师： z 网络规划人员 z 现场技术支持与维护人员 z 负责网络配置和维护的网络管理员
本书约定
1.图形界面格式约定
格式
意义
<>
1 产品概述
本手册主要介绍产品的硬件相关信息及安装过程，同时指导您如何快 速通过本产品进行上网。有关产品具体功能特性的介绍、操作及维护 等信息可通过“附录 - 资料及售后服务导航”获取相应的文档进行查 看。
1.1 简介
H3C ER 系列企业级路由器（以下简称路由器），它们主要适用于 SMB （Small and Medium Business，中小企业）、政府/企业机构、网吧 等网络环境。 路由器采用专业的 64 位网络处理器，同时配合 DDRII RAM 进行高速 转发。并且支持丰富的软件特性（比如：IP 流量限制、双 WAN 负载 均衡、策略路由、ARP 绑定、ARP 防护、防攻击、QQ/MSN 应用限制、 IPSec VPN 等功能），同时提供非常简便、易操作的 Web 设置页面， 可以帮您快速地完成各功能特性需求的配置。
3 快速上网·································································································· 3-1 3.1 准备工作 ······················································································· 3-1 3.1.1 计算机要求········································································· 3-1 3.1.2 建立网络连接 ····································································· 3-1 3.1.3 取消代理服务器 ································································· 3-4 3.2 快速上网设置················································································ 3-5
2.各类标志 本书还采用各种醒目标志来表示在操作过程中应该特别注意的地方， 这些标志的意义如下：
提醒操作中应注意的事项，不当的操作可能会导致数据丢失 或者设备损坏。 对操作内容的描述进行必要的补充和说明。
资料获取方式
您可以通过H3C网站（）获取最新的产品资料： H3C 网站与产品资料相关的主要栏目介绍如下： z [服务支持/文档中心]：可以获取硬件安装类、配置类或维护类等产
品资料。 z [产品技术]：可以获取产品介绍和技术介绍的文档，包括产品相关
介绍、技术介绍、技术白皮书等。 z [服务支持/软件下载]：可以获取与软件版本配套的资料。
技术支持
用户支持邮箱：SMB@ 技术支持热线电话：400-810-0504（手机、固话均可拨打） 网址：
资料意见反馈
如果您在使用过程中发现产品资料的任何问题，可以通过以下方式反 馈： E-mail：info@ 感谢您的反馈，让我们做得更好！
目录
1 产品概述·································································································· 1-1 1.1 简介 ······························································································ 1-1 1.2 产品外观 ····················································································ห้องสมุดไป่ตู้·· 1-2 1.2.1 前面板 ················································································ 1-2 1.2.2 后面板 ················································································ 1-4 1.3 指示灯说明 ··················································································· 1-4 1.4 接口用途 ······················································································· 1-5
5.1 百兆以太网端口属性····································································· 5-1
i
5.2 千兆以太网端口属性····································································· 5-1 5.3 配置口属性(Console)···································································· 5-2 6 附录 - 资料及售后服务导航 ····································································· 6-1 7 附录 - 产品中有毒有害物质清单全集······················································· 7-1
z 采用 64 位单核网络处理器，主频高达 500MHz，同时配合 DDRII 高速 RAM 进行高 速转发
z 提供 1 个 10/100Base-TX WAN 口、3 个 10/100/1000Base-T LAN 端口和 1 个 Console 接口
z 采 用 64 位 双 核 网 络 处 理 器 ， 主 频 高 达 500MHz，处理能力相当于 1GHz 的专业网 络处理器，同时配合 DDRII 高速 RAM 进行 高速转发
2 安装路由器 ······························································································ 2-1 2.1 装箱清单 ······················································································· 2-1 2.2 安全注意事项················································································ 2-1 2.3 安装路由器 ··················································································· 2-2 2.3.1 安装到机柜········································································· 2-2 2.3.2 安装到工作台 ····································································· 2-4 2.4 连接线缆并上电 ············································································ 2-4
杭州华三通信技术有限公司的商标。对于本手册中出现的其它公司的
商标、产品标识及商品名称，由各自权利人拥有。
由于产品版本升级或其他原因，本手册内容有可能变更。H3C 保留在 没有任何通知或者提示的情况下对本手册的内容进行修改的权利。本 手册仅作为使用指导，H3C 尽全力在本手册中提供准确的信息，但是 H3C 并不确保手册内容完全没有错误，本手册中的所有陈述、信息和 建议也不构成任何明示或暗示的担保。
1-1
表1-1 路由器列表
产品
ER3100
ER3000 系列
ER3200
ER3260
ER5100
ER5000 系列
ER5200
描述
z 提供 1 个 10/100Base-TX WAN 口、3 个 10/100Base-TX LAN 端口和 1 个 Console 接口
z 采用 64 位单核网络处理器，同时配合 DDRII 高速 RAM 进行高速转发
z 提供 2 个 10/100Base-TX WAN 口、3 个 10/100Base-TX LAN 端口和 1 个 Console 接口
z 采用 64 位单核网络处理器，同时配合 DDRII 高速 RAM 进行高速转发
z 提供 2 个 10/100Base-TX WAN 口、3 个 10/100Base-TX LAN 端口和 1 个 Console 接口
环境保护
本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置 应遵照相关国家法律、法规要求进行。
前言
《H3C ER 系列企业级路由器 快速入门》主要介绍了设备的硬件相关 信息、安装过程，同时指导您快速使用设备。 前言部分包含如下内容： z 读者对象 z 本书约定 z 资料获取方式 z 技术支持 z 资料意见反馈
读者对象
本手册主要适用于如下工程师： z 网络规划人员 z 现场技术支持与维护人员 z 负责网络配置和维护的网络管理员
本书约定
1.图形界面格式约定
格式
意义
<>
