2009年下半年网络规划设计师下午题I
2009下半年网络规划设计师考试真题上午卷（二）
2009下半年网络规划设计师考试真题上午卷（二）2009下半年网络规划设计师考试真题上午卷（二）对于准备参加网络规划设计师考试的同学来说，历年软考真题是备战软考不可缺少的资料之一。
希赛软考培训部为广大考生提供了2009下半年网络规划设计师考试真题上午卷，希望对大家备考有所帮助。
●TCP使用慢启动拥塞避免机制进行拥塞控制。
当前拥塞窗口大小为24，当发送节点出现超时未收到确认现象时，将采取的措施是（17）。
A．将慢启动阈值设为24，将拥塞窗口设为12B．将慢启动阈值设为24，将拥塞窗口设为1C．将慢启动阈值设为12，将拥塞窗口设为12D．将慢启动阈值设为12，将拥塞窗口设为1标准答案：（17）D●NAT是实现内网用户在没有合法IP地址情况下访问Internet的有效方法。
假定内网上每个用户都需要使用Internet上的10种服务（对应10个端口号），则一个NAT服务器理论上可以同时服务的内网用户数上限大约是（18）。
A．6451B．3553C．1638D．102试题解析：abs((65535–1024)/10)=6451标准答案：（18）A●具有断点续传功能的FTP客户端软件，在续传时需要与FTP服务器交换断点的位置信息，以下叙述正确的是（19）。
A．断点位置信息存放在客户端，通过数据连接告诉FTP服务器B．断点位置信息存放在客户端，通过控制连接告诉FTP服务器C．断点位置信息存放在服务器端，通过数据连接告诉FTP客户端D．断点位置信息存放在服务器端，通过控制连接告诉FTP客户端试题解析：这道题目即使事先不了解相关知识，也可以通过常识进行分析。
下载者可以是匿名的，而且还可能是移动的，每次访问服务器时的IP地址是不能保证相同的，服务器无法确认用户的身份，也自然无法保存下载断点位置，因此断点位置信息存放在客户端为好。
至于断点位置信息，当然应该通过控制连接通知服务器。
标准答案：（19）B●为了在不同网页之间传递参数，可以使用的技术及其特性是（20）。
2009年下半年网工考试下午试卷参考答案与解析
2009年下半年网工考试下午试卷参考答案与解析（一）试题一（共15分）阅读以下说明，回答问题1至问题3，将解答填入答题纸对应的解答栏内。
【说明】某校园网中的无线网络拓扑结构如图1-1所示。
图1-1该网络中无线网络的部分需求如下：1．学校操场要求部署AP，该操场区域不能提供外接电源。
2．学校图书馆报告厅要求高带宽、多接入点。
3．无线网络接入要求有必要的安全性。
【问题1】（4分）根据学校无线网络的需求和拓扑图可以判断，连接学校操场无线AP的是（1）交换机，它可以通过交换机的（2）口为AP提供直流电。
试题解析：由于图上标有“核心交换机”和“汇聚交换机”字样，因此（1）填写“接入”比较合适。
以太网供电PoE (Power Over Ethernet) 以太网供电这项创新的技术，指的是现有的以太网CAT-5布线基础架构在不用作任何改动的情况下就能保证在为如IP电话机、无线局域网接入点AP、安全网络摄像机以及其他一些基于IP的终端传输数据信号的同时，还能为此类设备提供直流供电的能力。
PoE技术用一条通用以太网电缆同时传输以太网信号和直流电源，将电源和数据集成在同一有线系统当中，在确保现有结构化布线安全的同时保证了现有网络的正常运作。
答案：（1）接入（2）PoE【问题2】（6分）1．根据需求在图书馆报告厅安装AP。
如果采用符合IEEE802.11b规范的AP，理论上最高可以提供（3）Mb/s的传输速率；如果采用符合IEEE 802.11g规范的AP，理论上最高可以提供（4）Mb/s的传输速率。
如果采用符合（5）规范的AP，由于将MIMO 技术和（6）调制技术结合在一起，理论上最高可以提供600Mb/s的传输速率。
（5）备选答案A．IEEE 802.11a B．IEEE 802.11eC．IEEE 802.11i D．IEEE 802.11n（6）备选答案A．BFSK B．QAM C．OFDM D．MFSK2．图书馆报告厅需要部署10台无线AP。
09年下半年网络工程师考试试题(下)
全国计算机技术与软件专业技术资格全国计算机技术与软件专业技术资格（（水平水平））考试2009年上半年 网络工程师 下午试卷（考试时间 14:00～16:30 共150分钟）请按下述要求正确填写答题纸1. 在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。
2. 在答题纸的指定位置填写准考证号、出生年月日和姓名。
3. 答题纸上除填写上述内容外只能写解答。
4. 本试卷共5道题，全部是必答题。
试题一至试题五均为15分，满分75分。
5. 解答时字迹务必清楚，字迹不清时，将不评分。
6. 仿照下面例题，将解答写在答题纸的对应栏内。
例题2009年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。
因为正确的解答是“5月23日”，故在答题纸的对应栏内写上“5”和“23”（参看下表）。
例题 解答栏 （1） 5 （2）23试题一试题一（（共15分）阅读以下说明，回答问题1至问题4，将解答填入答题纸对应的解答栏内。
【说明说明】】某公司有1个总部和2个分部，各个部门都有自己的局域网。
该公司申请了4个C 类IP 地址块202.114.10.0/24~202.114.13.0/24。
公司各部门通过帧中继网络进行互联，网络拓扑结构如图1-1所示。
帧中继Server2Switch 3主机A主机主机D主机CServer1202.114.11.0/24Switch 2Switch1Switch0 （1） R0(config) # encapsulation （2） （设置串口工作模式）【问题2】（5分）Switch0、Switch1、Switch2和Switch3均为二层交换机。
总部拥有的IP 地址块为202.114.12.0/24。
Switch0的端口e0/24与路由器R2的端口e0/0相连，请根据图1-1完成路由器R2及Switch0的配置。
R2(config)#interface fastethernet 0/0.1R2(config-subif)#encapsulation dot1q （3）R2(config-subif)#ip address 202.114.12.1 255.255.255.192R2(config-subif)#no shutdownR2(config-subif)#exitR2(config)#interface fastethernet 0/0.2R2(config-subif)#encapsulation dot1q （4）R2(config-subif)#ip address 202.114.12.65 255.255.255.192R2(config-subif)#no shutdownR2(config-subif)#exitR2(config)#interface fastethernet 0/0.3R2(config-subif)#encapsulation dot1q （5）R2(config-subif)#ip address 202.114.12.129 255.255.255.192R2(config-subif)#no shutdownR2(config-subif)#exitR2(config)#interface fastether0/0R2(config-if)#no shutdownSwitch0(config)#interface f0/24Switch0(config-if)# switchport mode （6）Switch0 (config-if)#switchport trunk encapsulation （7）Switch0(config-if)# switchport trunk allowed allSwitch0(config-if)#exit【问题3】（3分）若主机A与Switch1的e0/2端口相连，请完成Switch1相应端口设置。

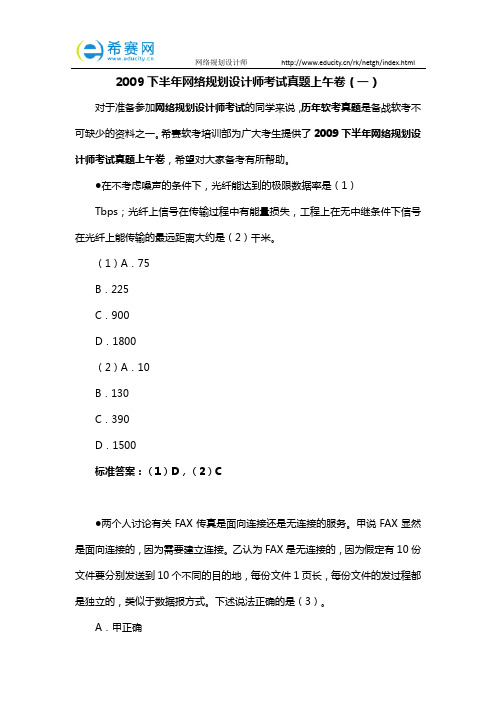

2009下半年网络规划设计师考试真题上午卷(一)
2009下半年网络规划设计师考试真题上午卷（一）对于准备参加网络规划设计师考试的同学来说，历年软考真题是备战软考不可缺少的资料之一。
希赛软考培训部为广大考生提供了2009下半年网络规划设计师考试真题上午卷，希望对大家备考有所帮助。
●在不考虑噪声的条件下，光纤能达到的极限数据率是（1）Tbps；光纤上信号在传输过程中有能量损失，工程上在无中继条件下信号在光纤上能传输的最远距离大约是（2）千米。
（1）A．75B．225C．900D．1800（2）A．10B．130C．390D．1500标准答案：（1）D，（2）C●两个人讨论有关FAX传真是面向连接还是无连接的服务。
甲说FAX显然是面向连接的，因为需要建立连接。
乙认为FAX是无连接的，因为假定有10份文件要分别发送到10个不同的目的地，每份文件1页长，每份文件的发过程都是独立的，类似于数据报方式。
下述说法正确的是（3）。
A．甲正确B．乙正确C．甲、乙都正确D．甲、乙都不正确标准答案：（3）A●某视频监控网络有30个探头，原来使用模拟方式，连续摄像，现改为数字方式，每5秒拍照一次，每次拍照的数据量约为500KB。
则该网络（4）。
A．由电路交换方式变为分组交换方式，由FDM变为TDMB．由电路交换方式变为分组交换方式，由TDM变为WDMC．由分组交换方式变为电路交换方式，由WDM变为TDMD．由广播方式变为分组交换方式，由FDM变为WDM标准答案：（4）A●在一个采用CSMA/CD协议的网络中，传输介质是一根电缆，传输速率为1 Gbps，电缆中的信号传播速度是200,000km/s。
若最小数据帧长度减少800位，则最远的两个站点之间的距离应至少（5）才能保证网络正常工作。
（5）A．增加160mB．增加80mC．减少160 mD．减少80 m标准答案：（5）D●局域网A为采用CSMA/CD工作方式的10Mbps以太网，局域网B为采用CSMA/CA工作方式的11Mbps WLAN。
2009下网络规划师真题
全国计算机技术与软件专业技术资格（水平）考试2009年下半年网络规划设计师上午试卷（考试时间9 : 00～11 : 30 共150分钟）请按下述要求正确填写答题卡1. 在答题卡的指定位置上正确写入你的姓名和准考证号，并用正规 2B 铅笔在你写入的准考证号下填涂准考证号。
2. 本试卷的试题中共有75个空格，需要全部解答，每个空格1分，满分75分。
3. 每个空格对应一个序号，有A、B、C、D四个选项，请选择一个最恰当的选项作为解答，在答题卡相应序号下填涂该选项。
4. 解答前务必阅读例题和答题卡上的例题填涂样式及填涂注意事项。
解答时用正规 2B 铅笔正确填涂选项，如需修改，请用橡皮擦干净，否则会导致不能正确评分。
例题●2009年下半年全国计算机技术与软件专业技术资格（水平）考试日期是（88）月（89）日。
（88）A. 12 B. 11 C. 10 D. 9（89）A. 11 B. 12 C. 13 D. 14因为考试日期是“11月14日”，故（88）选B，（89）选D，应在答题卡序号 88 下对 B 填涂，在序号 89 下对 D 填涂（参看答题卡）。
●在不考虑噪声的条件下，光纤能达到的极限数据率是（1）Tbps；光纤上信号在传输过程中有能量损失，工程上在无中继条件下信号在光纤上能传输的最远距离大约是（2）千米。
（1）A. 75 B. 225 C. 900 D. 1800（2）A. 10 B. 130 C. 390 D. 1500●两个人讨论有关FAX传真是面向连接还是无连接的服务。
甲说FAX显然是面向连接的，因为需要建立连接。
乙认为FAX是无连接的，因为假定有10份文件要分别发送到10个不同的目的地，每份文件1页长，每份文件的发过程都是独立的，类似于数据报方式。
下述说法正确的是（3）。
（3）A. 甲正确 B. 乙正确 C. 甲、乙都正确 D. 甲、乙都不正确●某视频监控网络有30个探头，原来使用模拟方式，连续摄像，现改为数字方式，每5秒拍照一次，每次拍照的数据量约为500KB。
2009年下半年 网络规划设计师 答案详解
在不考虑噪声的条件下，光纤能达到的极限数据率是（1）Tbps；光纤上信号在传输过程中有能量损失，工程上在无中继条件下信号在光纤上能传输的最远距离大约是（2）千米。
(1)A.75 B.225 C.900 D.1800(2)A.10 B.130 C.390 D.1500 【答案】D C【解析】本题考查传输介质和奈奎斯特准则方面的基础知识。
光纤是一种利用光信号运载信息的传输介质。
光纤中信号的频率范围约为1014〜1015Hz,按照奈奎斯特准则，其极限数据率可利用公式2Wlog2v计算出来，其中w为带宽(频谱宽度)；v为每个信号所取的离散值数，对通常的光传输，其值为2，分别表示1、0。
按照模式的不同，可将光纤简单地分为单模光纤和多模光纤。
单模光纤纤芯直径很小，只允许一个模通过，具有更高的数据率，可传输更远的距离，适于长距离通信。
光纤衰减系数约为：850nm多模=3db/km1300nm多模=1db/km1300nm单模=0.3db/km1550nm单模=0.2db/km可以据此初步估算光纤的传输距离。
按照ITU-T的g.655规范，采用1550nm波长的单模光纤，在2.5Gbps条件下的传输距离可达390km。
其他参考值为：(1)传输速率1Gbps，850nm。
①普通50μm多模光纤传输距离550m。
②普通62.5μm多模光纤传输距离275m。
③新型50μm多模光纤传输距离1100m。
(2)传输速率10Gbps,850nm。
①普通50μm多模光纤传输距离250m。
②普通62.5μm多模光纤传输距离100m。
③新型50μm多模光纤传输距离550m。
(3)传输速率2.5Gbps，1550nm。
①g.652单模光纤传输距离100km。
②g.655单模光纤传输距离390km。
(4)传输速率l0Gbps，1550nm。
①g.652单模光纤传输距离60km。
②g.655单模光纤传输距离240km。
(5)传输速率40Gbps，1550nm。
2009下半年网络规划设计师下午试卷Ⅰ、标准答案及分析
2009下半年网络规划设计师下午试卷Ⅰ、标准答案及分析试题一（25分）试题解析：如不考虑场站视频监控系统的工作时间，则根据公交线路的运营时间是早上5：00至晚上10：00这种情况，得到系统可用性指标不得小于(22-5)/24=70.83%标准答案：（a）70.83%（b）请根据应用需求调查情况,结合五年后的增长率，计算并填写表1-2的内容。
表1-2应用分析（注：应用总流量指由该应用在整个网络上产生的流量，本题不考虑网络数据包封装所增加的网络流量。
）试题解析：五年后应用总流量＝平均事务量大小×8（转换为比特）×峰值用户数×每会话事务数×（1+增长率）／平均会话长度（秒）。
车辆监控调度五年后应用总流量＝0.00007×8×5000×1×120%／10=0.336Mbps办公和集团营运业务五年后应用总流量＝0.5×8×2000×2×300%／600=80Mbps场站视频监控五年后应用总流量＝0.2×8×250×1×200%／1=800Mbps互联网访问五年后应用总流量＝0.6×8×200×2×400%／600=12.8Mbps标准答案：[问题2]（8分）试题解析：根据上一答案获得的“五年后应用总流量”，将其分为上行流量和下行流量，再按比例计算出各子公司的流量。
集团至一公司的上行流量＝0＋80×20%×（1／4）＋800×20%×（1／5）＋12.8×20%×（1／4）=0＋4＋32＋0.64＝36.64 Mbps集团至一公司的下行流量＝0.336×100%×（1／5）＋80×80%×（1／4）＋0＋12.8×80%×（1／4）=0.0672＋16＋0＋2.56＝18.6272Mbps集团至二、三、四子公司的上行流量和下行流量与上类似。
2022年下半年(下午)《网络规划设计师(案例分析)》真题_4
2022年下半年（下午）《网络规划设计师（案例分析）》真题2022年下半年（下午）《网络规划设计师（案例分析）》真题问答题（共3题，共3分）1.某企业网络拓扑如图1-1所示。
图1-1【问题1】（6分）根据图1-1，对该网络主要设备清单表1-1所示内容补充完整。
表1-1【问题2】（8分）1．网络中A、B设备连接的方式是什么依据A、B设备性能及双链路连接，计算两者之间的最大宽带。
2．交换机组F的连接方式是什么采用这种连接方式的好处是什么【问题3】（6分）该网络拓扑中连接到各分部可采用租赁ISP的DDN、Frame Relay、ISDN 线路等方式，请简要介绍这几种连接方式。
【问题4】（5分）若考虑到成本问题，对其中一条连接用VPN的方式，在分部路由器上做下列配置：sub-company（config）#crypto isakmp policy 1sub-company（config-isakmp）#encry dessub-company（config-isakmp）#hash md5sub-company（config-isakmp）#authentication pre-sharesub-company（config）# crypto isakmp key 6 cisco address x.x.x.x该命令片段配置的是（7）（7）备选答案：A、定义ESPB、IKE策略C、IPSce VPN 数据D、路由映射在该配置中，IP地址x.x.x.x是该企业总部IP地址还是分部IP地址2.传统业务结构下，由于多种技术之间的孤立性，使得数据中心服务器总是提供多个对外I/O接口。
在云计算模式发展的推动下，数据中心正在从过去的存储处理中心演变成为应用中心，并逐步向服务中心和运营中心转变。
而对客户来说，由于技术、经验、资金等限制，在转变过程中会遇到各种挑战，例如：虚拟化带来的技术复杂性，规模扩大带来的运维压力，系统和数据迁移的困难以及数据中心的高能耗等。
2009下半年网络规划设计师上午试卷、标准答案及分析
在不考虑噪声的条件下，光纤能达到的极限数据率是（1） Tbps；光纤上信号在传输过程中有能量损失，工程上在无中继条件下信号在光纤上能传输的最远距离大约是（2）千米。
（1）A．75 B．225 C．900 D．1800（2）A．10 B．130 C．390 D．1500试题解析：以下内容摘自.tw/photon/ASP_STATION/list.asp-id=139.htm。
光纤的传输极限是很难计算的，因为光纤的主要成分是玻璃，是一种非线性物质（nonlinear medium)，进入光纤的各种光信号会相互影响，从而造成不能容易计算出光纤两端（入光端和出光端）的光强度。
光纤的传输量主要取决于频宽（bandwidth)和入射光的损耗率。
如果光纤能同时传输数种不同波长的光，那么它的传输量就会增加，即频宽要越高越好；损耗率越低越好。
根据STARK和MITRA的理论计算，光纤的耗损率的最低极限是每秒每赫兹3bits，此时光纤的传输极限是每秒150 Terabits(T bits)。
在不考虑噪声的条件下，光纤能达到的极限数据率是900T bps光纤的传输损耗很低，石英光纤在1550纳米波长处的损耗己可做到0.15 DB/km。
至2009年12月止，工程上在无中继条件下，信号在光纤上能传输的距离可达130km。
以下内容摘自/html/2009-06/13586.html。
光纤在理论上，其带宽是无限高，传输量是无限大的，传输距离是无限远的，还有较轻的重量，几乎是完美的信号传输介质。
但是目前的应用中，光缆却是与理论相差较远。
抛开脆弱的二氧化硅物理性能不谈，其传输能力仅仅是打开了几个窗口而已。
2002年5月ITU-T组织将光纤通信系统光波段划分为O、E、S、C、L、U共6个波段。
多模光纤850nm称为第一窗口，单模光纤O带为第2窗口，C带称第3窗口，L带为第4窗口，E带为第5窗口。
把多模光纤和单模光纤的通信波段汇总起来可列出下表。
2009年软考网络工程师考试下午试题(一)-中大网校
2009年软考网络工程师考试下午试题(一)总分：100分及格：60分考试时间：150分每题10分，共10分(1)(2)阅读以下说明，回答问题1～3，将解答填入答题纸的对应栏内。
【说明】Windows组网是指把Windows终端和服务器连接起来。
如图3所示给出了在Windows操作系统中的典型LAN配置。
图3 LAN配置图[问题1] 在OSI 参考模型有哪几层?[问题2]NetBIOS包括哪些服务功能?(3)阅读以下说明，回答问题1～3，将解答填入答题纸对应的解答栏内。
【说明】网络解决方案如图2所示，该网络原先使用的使国外品牌的交换机，随着网络规模的扩大，增添了部分国产的交换机，交换机1～5均是国产10M/100Mbit/s自适应交换机，交换机6和交换机7是第3层交换机。
新建密集小区图2该网络在运营过程中曾出现下列故障：故障1：使用“网络故障一点通”测试新建密集小区用户和三层交换机6之间的最大吞吐量，发现这些用户带宽都不超过10Mbit/s。
使用“在线型网络万用表”串联在三层交换机6和交换机4之间，测试数秒钟后，发现它们之间的传输速率也是10Mbit/s。
故障2：故障现象：VIP小区用户不能上网，但能Ping通路由器地址。
分析：由于VIP小区用户配置的是静态IP地址，而且处在同一网段，共用路由器上的一个地址作为网关地址。
用户能Ping通路由器，说明从用户到路由器间的路径是通的，因此需重点检查路由器。
操作过程如下：首先，在路由器上，观察接口状态，未见异常。
然后，用(1)命令观察路由表，未见异常。
最后，再用(2)观察地址解析协议表，发现路由器的MAC 地址与工作人员以前保存在该表中的MAC地址不同，是VIP小区中某个用户的MAC地址。
[问题1]造成故障1的原因是什么?如何解决?[问题2]1．将故障2中(1)和(2)两处合适的命令填入答题纸相应的解答栏内。
2．故障2如何解决?(4)PPP(Point-to-Point Protocol)是SLIP(SerialLine IP protocol)的继承者，它提供了跨过同步和异步电路实现路由器到路由器(router-to-router)和主机到网络(host-to-network)的连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全国计算机技术与软件专业技术资格（水平）考试 2009年下半年 网络规划设计师 下午试卷I1.本试卷共3道题，全部是必答题，满分75分。
2.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。
3.在答题纸的指定位置填写准考证号、出生年月日和姓名。
4.答题纸上除填写上述内容外只能写解答。
5.解答时字迹务必清楚，字迹不清时，将不评分。
6.仿照下面例题，将解答写在答题纸的对应栏内。
例题2009年下半年全国计算机技术与软件专业技术资格（水平）考试日期是 （1） 月 （2） 日。
因为正确的解答是“11月14日”，故在答题纸的对应栏内写上“11”和“14”（参看下表）。
例题 解答栏（1） 11（2） 14试题一（25分）阅读以下关于某城市公交集团企业网络设计的叙述，回答问题1、问题2和问题3。
业网水平员的，平车辆监控调度所有车辆每10秒钟发送一次车辆的位置信息，每次信息量约0.00007MByte,调度指令根据需要发送，可以忽略不计。
高峰期除少量车辆检修外，基本上所有车辆都要纳入监控。
监控数据从移动公司传递至公交集团。
预计五年后车辆增长20%。
办公和集团营运业务平均每个办公人员每10分钟左右将完成两次办公或者业务操作，每次产生的数据量大致在0.5Mbyte。
上班高峰时间，所有办公人员都处于在线状态。
信息中心倾向于对办公和营运业务采用B/S模式，即位于本部和分公司的办公人员在线访问位于集团本部的服务器。
预计五年后业务的增长量为200%。
场站视频监控各场站的摄像机采用D1格式实时采集视频流，平均每秒钟产生0.2Mbyte的视频码流。
每个场站的大门、调度点、停车位都设置摄像头，平均每个场站5个摄像头。
视频流在场站本地实时调阅，部分视频上传至集团，符合80/20规则。
预计五年后业务的增长量为100%。
（a）如不考虑场站视频监控系统的工作时间，请计算出公交集团监控和调度网络的可用性指标。
（b）请根据应用需求调查情况,结合五年后的增长率，计算并填写表1-2的内容。
表1-2应用分析应用名称平均事务量 大小（MB ） 峰值用户数(个)平均会话长度（秒）每会话事务数（个）增长率 五年后 应用总流量 （Mbps ） 车辆监控调度办公和集团营运业务场站视频监控互联网访问（注：应用总流量指由该应用在整个网络上产生的流量，本题不考虑网络数据包封装所增加的网络流量。
） [问题2]（8分） 设计人员通过需求分析，认为公交集团企业网络主要由三级局域网络互连而成，这三级局域网络分别为集团总部的核心局域网、分公司局域网、场站局域网。
公交集团企业网络将通过路由设备连接这些局域网，以便于承载整个集团的各类应用。
在需求分析阶段应用分析的基础上，设计人员获取了如下的信息：● 车辆监控调度应用从移动公司网络获取车辆数据流，在集团局域网存储，分发至四个分公司，再进一步分发至各场站的监控计算机，四个分公司拥有车辆的比例为1：2：1：1；● 办公和集团营运业务应用为B/S模式，主要由分公司、场站的办公人员发起，将形成分公司、场站之间的双向数据流，客户机至服务器占应用总流量的20%，服务器至客户机占应用总流量的80%，各分公司之间办公人员数量较为接近； ● 场站视频监控应用主要由场站摄像机产生视频流，符合80/20规则，即80%的应用流量在本地进行实时调阅与存储，20%的流量将上传至集团局域网进行调阅和存储，四个公司之间的场站数量比例同于车辆比例；● 互联网访问应用主要是用于分公司、场站的办公用户访问互联网，多为B/S类型应用访问，用户至集团局域网访问互联网的上行流量为20%,下行流量为80%。
基于以上资料，假设场站局域网的流量都将经过分公司局域网汇总，再传递至集团局域网，计算集团局域网至各分公司局域网的通信流量要求，填入表1-3中（通信流量要求应至少满足5年的应用需求）。
表1-3 通信流量表集团至一公司集团至二公司集团至三公司集团至四公司[问题3]（7分）根据公交集团的组织机构情况，设计人员形成了如图1-1所示的逻辑网络结构。
图1-1 企业网络逻辑结构（a）请分析该逻辑网络结构的冗余性，并指出存在的故障单点。
（b）假设网络中的所有主用线路、备用线路都是相同的线路，为了能够借助于路由协议实现等开销路径上的负载均衡，该网络可以采用何种路由协议？试题二（25分）阅读以下关于某网络系统结构的叙述，回答问题1、问题2和问题3。
协议Fa1/0Fa0/1Fa0/0R8Fa1/0Fa0/1SW3Fa0/2Area3图2-1 网络结构表2-1 路由器接口信息路由器 接口 IP地址 子网掩码Gig0/0 10.2.0.1 255.255.255.252Gig1/0 10.1.0.1 255.255.255.252R1Loopback 0 192.168.0.1 255.255.255.255Gig0/0 10.1.0.2 255.255.255.252Fa1/0 10.9.0.1 255.255.0.0R2Loopback 0 192.168.0.2 255.255.255.255Gig0/0 10.2.0.2 255.255.255.252Fa1/0 10.192.0.1 255.255.255.252R3Loopback 0 192.168.0.3 255.255.255.255Fa1/0 10.8.0.1 255.255.255.0 R4Loopback 0192.168.0.4 255.255.255.255 Fa0/0 10.8.0.2 255.255.255.0 R5Loopback 0192.168.0.5 255.255.255.255 Fa0/0 10.8.0.3 255.255.255.0 R6Loopback 0192.168.0.6 255.255.255.255 Fa0/0 10.192.0.2 255.255.255.252 Fa1/0 10.193.0.1 255.255.0.0 Fa2/0 10.194.0.1 255.255.0.0 R7Loopback 0192.168.0.7 255.255.255.255 Fa0/0 10.193.0.2 255.255.0.0 Fa1/0 10.224.0.1 255.255.0.0 R8Loopback 0192.168.0.8255.255.255.255为了保证各区域的地址连续性，便于实现路由汇总，各区域的地址范围如下： Area 0 —— 10.0.0.0/13 Area 1 —— 10.8.0.0/13 Area 2 —— 10.192.0.0/13 Area 3 —— 10.224.0.0/13 [问题1]（6分）假设路由体系中OSPF进程号的ID为1，则对于拥有三个快速以太网接口的路由器R7,如果仅希望OSPF进程和接口Fa0/0、Fa1/0相关联，而不和Fa2/0关联，也就是说只允许接口Fa0/0、Fa1/0使用OSPF进程，请写出路由器R7上的OSPF进程配置。
[问题2]（9分）在Area 1中，路由器R4、R5和R6通过一台交换机构成的广播局域网络互连，各路由器ID由路由器的loopback接口地址指定，如指定R4是指派路由器（ Designated Routers, DR）、R5为备份的指派路由器（ Backup Designated Router, BDR），而R6不参与指派路由器的选择过程。
配置路由器R6时，为使其不参与指派路由器的选择过程，需要在其接口Fa0/0上添加配置命令_（a） 。
在配置路由器R4与R5时，如果允许修改路由器的loopback接口地址，可以采用两种方式，让R4成为DR，而R5成为BDR，这两种可行的方法分别是： （b） 。
（c） 。
[问题3]（10分）域3SPF公司总部核心路由器直属单位接入路由器Cisco2600HUAWEI65062*2M100M直属单位三层交换机公司总部核心交换机1000M图3-1 某公司广域网络设备连接2. 网络缺陷随着网络用户的不断增加，各种新应用、新业务的开展，对网络带宽、安全性、稳定性都提出了更高的要求。
该企业广域网络存在以下问题：核心至二级站点间带宽只有4Mbps，随着高清视频会议等系统的建设，现有网络带宽已经不能满足应用需求；●数据设备使用年限较长，配置低，无法进行扩容，随着业务量急剧增大，将无法维持系统正常运转，也不能胜任网络升级的需要；●华为NE05型号路由器已停产，配件、模块较难购置，设备不定期会出现丢包现象，影响网络稳定；1 高清视频会议系统 2M～8M2 视频监控 4M3 IP电话、日常办公 2M4 业务管理类数据传送 4M5 文本、图片、声音、图像等传输 4M6 核心业务系统 4M7 预留 10M4. 升级目标本次升级改造主要达到以下的目标：●对核心和分支机构路由设备进行更新，并与原有系统形成设备、链路双备份，增强安全性；●将核心到各个分支机构数据网络带宽进行升级；●根据应用业务的特性，采用QoS技术，确保广域网络的服务质量。
[问题1]（11分）现有网络主要依托高速公路沿线的SDH传输系统进行建设，核心路由器与各接入路由器之间的逻辑链路由若干E1电路组成，当前的4M带宽就是由两条E1电路绑定而形成的。
（a） 已知SDH传输系统至公司总部的传输带宽为STM-1，请简要分析核心路由器NE05上连接传输系统的传输板卡特性。
（b） 如果在公司总部不增加任何设备和板卡，仅通过为每个逻辑通道绑定更多E1线路的方式增加带宽，则在公司总部至各分支机构带宽相等的要求下，请给出理论上公司总部至各分支机构可以扩充的最大带宽。
同接入路由器的数据包。
[问题2]（8分） 设计单位决定为公司总部分别添加一台核心路由器和核心多层交换机，并且采用了如图3-2所示的连接方式，请简要分析该连接方式与原有方式相比较，具有哪些优势。
新增核心路由器新增核心多层交换机图3-2 公司总部设备连接方式[问题3]（6分） 设计单位决定将现有线路、路由设备，作为企业网络的备份线路及备份路由体系，同时在总部和分支机构添置相应的路由器，形成主用路由体系。
用户单位提出了一个明确的需求，希望本次新采购的路由设备主要采用以太网口，以避免线路带宽升级时，用户端设备频繁发生变化。
升级设计方案中，要求SDH系统的局端传输设备完成协议转换工作，直接提供以太网接口，并互连至总部和分支结构的路由器以太网接口。
假设总部至分支结构的链路是由大于10条以上E1绑定形成，请简要分析总部的核心路由器千兆以太口与传输设备千兆以太口之间可能存在的工作机制，并针对每种工作机制说明核心路由器如何区分来自不。
