10kV电压互感器损坏原因分析及防范措施
电压互感器烧毁的原因及对策
电压互感器烧毁的原因及对策10kV中性点不接地系统中，为了监视每相对地的绝缘情况，在电压互感器辅助线卷组成的开口三角两端装有一套绝缘监视装置。
在雷雨季节，还发生线路落雷、瓷瓶闪络等故障，导致电压互感器高压熔丝熔断，甚至烧毁电压互感器。
究其原因，一般有下列几种：(1)电压互感器低压侧匝间和相间短路时，低压保险尚未熔断，由于激磁电流迅速增大，使高压熔管熔丝熔断或烧坏互感器。
(2)当10kV出线发生单相接地时，电压互感器一次侧非故障相对地电压为正常电压值倍。
电压互感器的铁芯很快饱和，激磁电流急剧增强，使熔丝熔断。
(3)由于电力网络中含有电容性和电感性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合不利时引起铁磁谐振。
如断路器非同期合闸，带有变压器、铁磁式电压互感器的空载母线投入，配电变压器高压线卷对地短路时，都可能引起铁磁谐振。
在发生铁磁谐振时，其过电压倍数可达2.5倍以上，这就造成电气设备绝缘击穿，烧毁设备事故。
针对上述种种原因，应采取下列措施，以保护电压互感器。
(1)加强变电值班制度，杜绝高压熔丝用低压保险代替的现象。
(2)在电压互感器一次侧接地线上加装零序接地自动开关，切断接地线路；二次侧加装3～5A的小型空气开关，避免短路烧毁由压互感器。
(3)在10kV电压互感器的开口三角处并联安装XXG—10消谐装置。
(4)正常运行时，辅助线卷组成的开口三角两端的电压L601—N600接近零或在三相电压不平衡时，有很小的不平衡电压，不足以起动回路中绝缘检查继电器。
故电压互感器二次回路中的U AN、U BN、U CN 的电压表指示相电压。
①当发生一相完全接地时，如A相接地，则U AN的电压为零，U BN、U CN的电压表指示为线电压值。
电压互感器的辅助线卷组成开口三角，两端出现100V电压，起动继电器发出接地信号的警报。
②当A相非金属性短路接地，即高电阻或电弧接地时，发生接地相U AN的电压降低，非接地相U BN、U CN高于相电压，但达不到线电压。
探讨10KV计量电压互感器高压熔断器常见故障及解决方案
探讨10KV计量电压互感器高压熔断器常见故障及解决方案【摘要】针对防止计量电压互感器由于高压熔断器故障造成计量表失压带来的电能能量损失，本论文结合10 kV变电站高压互感器熔断器的工作原理，分析了10 kV变电站母线计量电压互感器熔断器频繁熔断的原因，并提出了防止熔断的一些措施以及处理方法，通过变电站的实际运行发现，本论文提出的解决措施能很好的预防熔断器熔断的现象。
【关键词】计量电压互感器高压熔断器1 引言变电站配电系统中，对于35kV及以下系统的计量电压互感器通过配置高压熔断器，当然有些户外式35kV变电站中直接采用隔离开关控制的电容式互感器，从而能省略了熔断器的使用，但在开关柜式的35kV及以下系统中通常采用高压熔断器用来切除互感器故障，变电站实际运行中经常出现一相或两相高压熔断器熔断异常情况，这会导致计量表的计量电压消失，同时影响了电能表的准确测量，而且容易造成继电保护失压和安全自动装置的失压，情况严重时可能发生保护误动或者拒动，造成大范围的停电事故，也可能危及配电网络的安全可靠运行。
2 电压互感器的工作原理及作用2.1 电压互感器工作原理电压互感器的工作原理与变压器的工作原理基本相同，其一次结构由铁心和原、副绕组组成。
电压互感器的阻抗很小，在正常运行时相当空载状态，当发生故障时，互感器产生大电流，从而烧毁线圈。
因此电压互感器的一次侧一般接有高压熔断器，二次侧均可靠接地，防止由于一次侧与二次侧的绝缘击穿，导致一次侧的高电压穿入二次侧，造成人身事故或者设备事故，常见的电压互感器一般都采用三相独立的单相式双线圈结构，其一次侧电压为系统相电压（部分互感器采用线电压接线如接成V-V形作三相使用）。
变电站中采用电压互感器二次侧往往采用多抽头、多绕组的互感器，以适应测量不同电压的需要，常见的有保护电压、测量电压、计量电压。
一般互感器通常带有一个用于监视系统接地用的第三电压绕组，通常称之为零序绕组，对应的互感器也称为三线圈电压互感器，零序绕组是由A、B、C三相绕组构成的开口三角形，开口三角形通常接在接地告警继电器的电压线圈上，当发生接地时，接地告警继电器动作，发出信号，通知运行人员进行处理。
10kV电压互感器高压熔丝频繁熔断的故障分析及预控措施
10kV电压互感器高压熔丝频繁熔断的故障分析及预控措施作者：李国辉来源：《中国新技术新产品》2013年第19期摘要：本文首先对10kV电压互感器的概念原理与运行方式进行介绍，概述电压互感器熔断器熔断的危害，然后通过理论分析电压互感器高压熔丝熔断故障原因，进而对其故障原因作出相应的预控措施，为以后将会出现相同类似的问题提供借鉴与价值参考。
关键词：电压互感器；铁磁谐振；预控措施中图分类号：TM563 文献标识码：B一、电压互感器概念原理与运行方式PT（电压互感器），为一种按一定的比例由高电压转换成相对标准的低电压（常规是100/V、100V），在高压与相位能够保持一致联系的基础上，能实时准确地对高压量值变化的设备进行不同反映。
PT（电压互感器）从另一种角度上来说是一个降压变压器（图1所示）：基于在电磁感应的原理之中，二次侧会在匝数较少、仪表与保护等负载及二次侧并接时会产生电压感应，因为这些负荷通过二次电流相当的小，有十分之大的阻抗值，所以在PT（电压互感器）的工作情况中，相当于出现空载情况的变压器。
二、电压互感器损坏及高压熔丝熔断的危害（1）在引起PT受到损坏及高压熔丝烧毁之后，此种现象的出现，若不立即进行修复，将会引发10kV母线运行不能进行分段。
（2）正常情况下，谐振过电压在10kV系统中，是最为常见引起的不寻常运行现象，过电压谐振幅度虽然不高，可它的存在是长期性，尤其是低频率的谐波影响变电站变压器线圈装置上，而其他设备可能危及绝缘总线上，可以使严重的弱点在其他绝缘击穿，造成严重的伤害甚至是短期的大面积停电。
（3）如果PT损坏或高压保险丝烧断的，直接会对电量造成损失与计量方面也难以做到准确算计；如此同时在保护消失的电压，对供电设备的安全运行将会受到严重危及。
（4）在PT损坏或高压变压器保险丝烧断现象的情况下，操作人员将会在检查设备时会造成伤害。
三、PT保险丝熔断主要故障原因分析在实际运行工作中，PT高压熔丝经常会出现熔断现象，其发生故障原因见见图2。
10kV电压互感器烧毁事故分析及防范措施

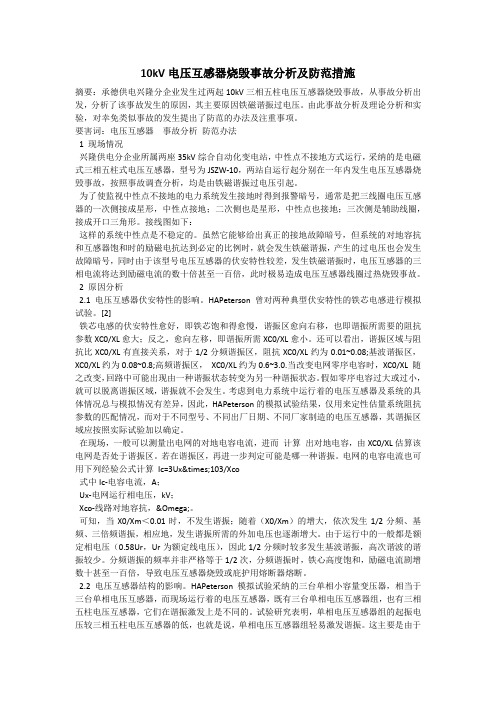

10kV电压互感器烧毁事故分析及防范措施摘要：承德供电兴隆分企业发生过两起10kV三相五柱电压互感器烧毁事故，从事故分析出发，分析了该事故发生的原因，其主要原因铁磁谐振过电压。
由此事故分析及理论分析和实验，对幸免类似事故的发生提出了防范的办法及注重事项。
要害词：电压互感器事故分析防范办法1 现场情况兴隆供电分企业所属两座35kV综合自动化变电站，中性点不接地方式运行，采纳的是电磁式三相五柱式电压互感器，型号为JSZW-10，两站自运行起分别在一年内发生电压互感器烧毁事故，按照事故调查分析，均是由铁磁谐振过电压引起。
为了使监视中性点不接地的电力系统发生接地时得到报警暗号，通常是把三线圈电压互感器的一次侧接成星形，中性点接地；二次侧也是星形，中性点也接地；三次侧是辅助线圈，接成开口三角形。
接线图如下：这样的系统中性点是不稳定的。
虽然它能够给出真正的接地故障暗号，但系统的对地容抗和互感器饱和时的励磁电抗达到必定的比例时，就会发生铁磁谐振，产生的过电压也会发生故障暗号，同时由于该型号电压互感器的伏安特性较差，发生铁磁谐振时，电压互感器的三相电流将达到励磁电流的数十倍甚至一百倍，此时极易造成电压互感器线圈过热烧毁事故。
2 原因分析2.1 电压互感器伏安特性的影响。
HAPeterson曾对两种典型伏安特性的铁芯电感进行模拟试验。
[2]铁芯电感的伏安特性愈好，即铁芯饱和得愈慢，谐振区愈向右移，也即谐振所需要的阻抗参数XC0/XL愈大；反之，愈向左移，即谐振所需XC0/XL愈小。
还可以看出，谐振区域与阻抗比XC0/XL有直接关系，对于1/2分频谐振区，阻抗XC0/XL约为0.01~0.08;基波谐振区，XC0/XL约为0.08~0.8;高频谐振区，XC0/XL约为0.6~3.0.当改变电网零序电容时，XC0/XL 随之改变，回路中可能出现由一种谐振状态转变为另一种谐振状态。
假如零序电容过大或过小，就可以脱离谐振区域，谐振就不会发生。
浅谈10kV系统产生谐振过电压原因及控制对策
浅谈10kV系统产生谐振过电压原因及控制对策摘要在10kV配电网中，常常发生电磁式电压互感器烧毁的现象，其原因都是因为某些故障或者不正常运行致使电压互感器内的铁芯饱和，诱发铁磁谐振的产生，致使电压互感器内部产生过电压，过电流，严重威胁电力系统的安全运行。
本文通过对配电系统电压互感器频繁损坏的现象，简要阐述铁磁谐振的现象与机理，产生的条件，提出了控制谐振过电压的措施，与大家交流学习。
关键词铁磁谐振；过电压；防范措施引言长期以来，电力系统铁磁谐振过电压严重威胁着电网的安全运行，在10kV 系统中，电磁式电压互感器引发的铁磁谐振过电压导致的设备事故时有发生。
这种过电压持续时间长，对系统的安全运行构成很大威胁，轻者可导致电压互感器烧损，高压熔丝熔断及匝间短路或爆炸；重者发生避雷器爆炸、母线短路等事故。
本文通过对配电系统电压互感器频繁损坏的现象，简要阐述铁磁谐振的现象，产生的条件及防范措施，总结了针对此类故障采取防范措施的一些运行经验。
1 铁磁谐振过电压产生的机理[1-2]目前，我国企业在35kV或者是其以下的配电网，有许多都是采用中性点和不接地的方式进行运行的，因此其中的很大一部分选用的都是比较传统的消线圈完成接地。
因此在其具体进行运行的问题可以看出，中性点的不接地系统，会受到电压的互感器铁心饱和使得铁磁谐振过的电压相对多一些。
中性点不接地运行方式的电力系统单相接地后，两相电压瞬时升高，三相铁心受到不同的激励而呈现不同程度的饱和，电压互感器各相感抗发生变化（各相电感值不同），中性点位移，产生零序电压。
由于线路电流持续增大，导致电压互感器铁心逐渐磁饱和，其电感值迅速减小，当满足ωL=1/ωC时，产生谐振过电压。
在发生谐振时，电压互感器一次励磁电流急剧增大，使高压熔丝熔断。
如果电流尚未达到熔丝的熔断值，但超过了电压互感器额定电流，长时间处于过电流状况下运行，可造成电压互感器烧损。
电力系统中存在着许多非线性感性元件，如发电机、变压器、电压互感器等，这些感性元件和系统中存在的分布电容组成复杂的LC振荡回路，有可能激发铁磁谐振产生过电压。
10KV电压互感器应重视的几个问题及分析

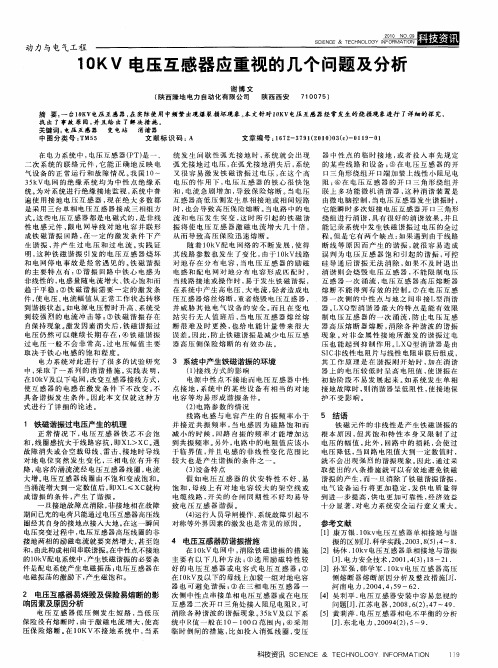

１ 铁磁谐 振过 电压产 生的机理
正 常 情 况 下 ， 压 互 感 器 铁 芯 不 会 饱 电 和 ， 圈感 抗 大 于 线路 容 抗 ， Ｘ ＞ＸＣ。 线 即 Ｌ 遇 故 障 消 失 或 合 空载 母 线 、 击 、 地 时 导 线 雷 接 对 地 电位 突 然 发 生 变 化 ， 相 电 位 有 升 有 三 降， 电容 的涌 流 流 经 电压 互 感 器 线 圈 ， 流 电
动 力 与 电 气 工 程
Ｓ；Ｃ ＆ＴＣ ＯＯＹ ＣＮＥ ＥＨ ＬＧ ， Ｅ Ｎ
圆
１ 电压互 感器 应 重视 的几个 问题 及分 析 ＫＶ Ｏ
谢博文 （ 陕西 隆地 电力 自动化有 限公 司 陕西西 安 ７１ ７ ５） Ｏ０
摘 要 ： 台１ Ｋ 一 ０ Ｖ电压互 感器 ， 实际使 用中频繁 出现爆 裂损坏现 象。 在 本文针对 Ｉ ＫＶ电压 互感器经 常发生 的烧 损现象进行 了详细 的探 究， Ｏ 找 出 了事 故 原 因 ， 且 给 出 了解 决 措 施 。 并 关键词 ： 电压 互 感 器 变 电 站 消 谐 器 中图 分类 号 ： Ｍ５ Ｔ ５ 文献标识码 ： Ａ 文章 编 号 ： ６ ３ ９ （ ０ ｏ （） ｏ １ － １ １ － ７ １ ２ １ ） ３ ｃ一 １ ９ ｏ ７ ２ ｏ
器 中 性 点 的 临 时 接 地 ， 者 投 入 事 先 规 定 或 的 某 些 线 路 和 设 备 ； 在 电压 互 感 器 的 开 ⑤ 口三 角 形 绕 组 开 口端 加 装 上 线 性 小 阻 尼 电 阻 ； 在 电 压 互 感 器 的 开 口三 角 形 绕 组 并 ⑥ 联 上 多 功 能 微 机 消 谐 器 ， 种 消 谐 装 置 是 这 由微 电 脑控 制 ， 电压 互 感 器 发 生 谐振 时 ， 当 它 能 瞬 时 多 次 短 接 电 压 互 感 器 开 口三 角 形 绕 组进 行 消 谐 ， 有 很 好 的 消 谐 效 果 。 具 并且 能 记 录 系统 中发 生铁 磁 谐振 过 电压 的全 过 程 。 是 它 有 两 个 缺 点 ： 果 遇 到 由 于线 路 但 如 断 线 等 原 因 而 产 生 的 谐 振 ， 很 容 易 造 成 就 误 判 为 电压 互 感 器 饱 和 引起 的 谐 振 ， 控 可 硅导 通后谐振 无法 消除 ， 果不及 时退 出 如 消 谐 则 会 烧 毁 电压 互 感 器 ， 能 限 制 电 压 不 互 感 器 一 次 涌 流 ， 压 互 感 器 高 压 熔 断 器 电 熔断 不能得到 有效的控 制。 ⑦在 电 压 互 感 器 一 次 侧 的 中 性 点 与 地 之 间 串 接 Ｌ 消 谐 型 器 。 ＸＱ型 消 谐 器 最 大 的 特 点 是 能 有 效 限 Ｌ 制 电压 互 感 器 的 一 次 涌 流 ， 止 电 压 互 感 防 器 高 压 熔 断 器 熔 断 ， 除 各 种 谐 波 的 谐 振 消 现 象 。 非 金 属 性 接 地 所 激 发 的 谐 振 过 电 对 压 也 能 起 到 抑 制 作 用 。 Ｑ型 消 谐 器 是 由 Ｌ Ｘ Ｓ ｃ 线性 电 阻片 与线 性 电阻 串 联后 组 成 ， Ｉ非 ３ 系统 中产 生铁磁谐振 的环 境 其 工 作 原 理 是 在 谐 振 刚 开 始 时 ， 在 消 谐 加 （ ） 线 方 式 的影 响 １接 器 上 的 电 压 较 低 时 呈 高 电 阻 值 ， 谐 振 在 使 电源 中性 点 不 接 地 而 电压 互 感 器 中 性 初 始 阶 段 不 易 发 展 起 来 。 系 统 发 生 单 相 如 点 接 地 ， 统 中的 某 些 设 备 有 相 当 的 对 地 接 地 故 障 时 ， 系 则消 谐 器 呈低 阻性 ， 接 地 保 使 电容等均易形成 谐振条件 。 护 不受 影响。 （） 路 参 数 的 情 况 ２电 线 路 电感 与 电 容 产 生 的 自振 频率 小 于 ５ 结 语 并 接 近 共 振 频 率 ， 电 感 因 为 磁 路 饱 和 而 当 铁 磁 元 件 的 非 线 性 是 产 生 铁 磁 谐 振 的 减 小 的 时 候 ， 路 自振 的 频 率 才 能 增 加 达 根 本 原 因 ， 其 饱 和 特 性 本 身 又 限 制 了过 回 但 到共 振 频 率 。 另外 ， 路 中 的 电 阻 值 应 该 小 电 压 的 幅 值 ， 外 ， 电 此 回路 中 的 损 耗 ， 使 过 会 于 临 界 值 ， 且 电 感 的 非 线 性 变 化 范 围 比 电压 降 低 ， 回路 电 阻 值 大 到 一定 数 值 时 ， 并 当 较 大也是产生谐振 的条件之一 。 就 不 会 出现 强 烈 的谐 振 现 象 。 此 ， 因 通过 采 （ ） 备 特 点 ３设 取 提 出的 八 条 措 施 就 可以 有 效 地 避 免 铁 磁 假如 电压 互感器 的伏安 特性 不好 、 易 谐 振 的 产 生 ， 一 旦 消 除 了 铁 磁 谐 振 谐振 ， 而 饱 和 ， 线 上 有 对 地 电 容 较 大 的 架 空 线 或 电 气 设 备 运 行 将 更 加 稳 定 ， 供 电 质 量 得 母 发 电 缆 线 路 ， 关 的 合 闸 同 期 性 不 好 均 易 导 到 进 一 步 提 高 ， 电更 加 可 靠 性 ， 济效 益 开 供 经 致 电压互感器谐振 。 十 分 显 著 ， 电 力 系 统 安 全 运 行意 义 重大 。 对 （） 行 人 员导 闸操 作 、 ４运 系统 故障 引起不 对 称 等外 界 因素 的激 发 也 是常 见的 原 因 。 参考文献 ［］康 万 银 ． ０ ｖ 压 互 感 器单 相 接 地 与谐 １ １ｋ 电 ４ 电压互感器防谐振措 施 振 的区 ￣ ［ ． 学实 践 ， ０ ３ ８５ ： ～８ ｒ １科 Ｊ Ｊ ２ ０ ，（ ）４ ． 在１ｋ Ｏ Ｖ电 网 中 ， 除 铁 磁 谐 振 的 措 施 ［】杨 休 ． Ｏ ｖ 消 ２ １ ｋ 电压 互 感 器单 相 接地 与谐 振 主要 有以下几种 方法 ： ①选 用 励 磁 特 性 较 ［． Ｊ 电力安 全 技 术 ，０ １４３：８ １ 】 ２ ０ ，（）ｌ ～２ ． 好 的 电 压 互 感 器 或 电 容 式 电压 互 感 器 ； ［］孙 军 强 ， 学 军 ． ０ ｖ 压 互 感 器 高 压 ② ３ 韩 １ｋ 电 在 １ｋ Ｏ Ｖ及以 下 的 母线 上 加 装 一 组 对地 电容 侧 熔 断 器熔 断 原 因分 析 及 整 改 措 施 ［】 Ｊ． 器 也 可 避 免 谐 振 ； 在 三 相 电 压 互 感 器 一 ③ 河 南 电 力 ， ０ ４， ５ ２ ０ ４：９～ ６ ． ２ 次 侧 中性 点 串 接 单 相 电 压 互 感 器 或 在 电压 ［】吴 利 平 ． ４ 电压 互 感 器安 装 中容 易 忽 视 的 互 感 器二 次 开 口三 角处 接 入 阻 尼 电 阻Ｒ， 可 问题 ［ ． Ｊ 江苏 电器 ， ０ ８ ６ ２ ： ７ ９ ］ ２ ０ ， （ ） ４ ～４ ． 消 除 各 种 谐 波 的 谐 振 现 象 。 ５ Ｖ及 以 下 系 ［】黄 莉 萍 ． ３ｋ ５ 电压 互 感
变电站10kV电压互感器熔丝频繁熔断故障分析
变电站 10kV电压互感器熔丝频繁熔断故障分析摘要：在电力系统日常运行中，电压互感器作为一次电路和二次电路中重要的联络元件，担负着为综保测控装置提供运行数据的重要任务。
然而，由于许多原因，在电力系统的运行中经常出现电压互感器熔丝熔断现象，这对电力系统的稳定运行带来很大的安全隐患。
本文首先列举了电压互感器高压熔丝熔断的危害，接着分析了电压互感器高压熔丝熔断的原因，最后针对熔丝熔断的原因，给出了电压互感器高压熔丝熔断的预防措施。
关键词：电压互感器；熔丝熔断；预防措施1 引言电压互感器（PT）是变电站使用的一种重要设备，主要用于电压测量、计量以及继电保护。
在电压互感器工作的过程中，时常会发生高压侧熔丝熔断的故障。
通过对2014年运维三班异常处理的统计，发现电压互感器熔断器熔断已成为异常处理中较为费时、费力的一项工作。
本文全面的分析总结了熔断器熔断的常见原因及处理措施，旨在今后的工作中提高对熔断器熔断的认识及工作效率。
2 电压互感器运行原理PT（电压互感器）是电工测量和自动保护装置中使用的特殊双绕组变压器，它是一个降压变压器。
基于电磁感应原理，当一次侧接入运行电压时，二次侧的仪表与保护等负载会产生电压感应，因为这些负荷通过二次电流很小，所以其等效是一组比较大的阻抗值，所以在它的运行状态下，相当于空载的变压器。
使用PT（电压互感器）可以达到两个目的：一是将整改线路中的重要东西（测量仪表）隔开，以此来降低线路的危险性，保证线路及用电器的安全；二是扩大测量仪表的测量量程。
3 电压互感器高压熔丝熔断的危害电压互感器熔丝熔断现象不仅可能使线路保护失效，而且还严重影响电能计量的准确性，这就给电力系统的稳定运行带来了极大的隐患。
具体来说，电压互感器熔丝熔断现象主要有以下几点：3.1当电压互感器高压熔丝烧毁之后，如果得不到立即修复，将可能导致10kV母线的运行不能进行分段；3.2正常情况下，在10kV的电力系统中，最常见的异常现象就是谐振过电压了。
变电站频繁出现10千伏避雷器炸裂和电压互感器一次保险熔断的故障分析
变电站频繁出现10千伏避雷器炸裂和电压互感器一次保险熔断的故障分析变电站10千伏电压互感器一次保险熔断大多数原因是系统有接地或波动，10千伏柜内避雷器是为了抑制真空断路器的操作过电压，柜内避雷器故障与断路器分合闸有关系。
本文主要针对变电站既无系统接地或波动，也无断路器操作和保护跳闸，却频繁出现10kV避雷器炸裂和电压互感器一次保险熔断的故障原因进行分析，为以后的故障原因查找拓宽思路。
标签：避雷器;电压互感器;保险;谐振引言：某110千伏变电站2008年7月22日投运，2010年9月24日开始频繁出现10千伏避雷器炸裂，10千伏电压互感器一次保险熔断。
具体故障情况如下：记录时间后台监视到的电压故障量（kV）故障产生后果2010.9.24.1：39 Ua：9.91 Ub：9.92 Uc：1.35 10千伏电压互感器A、C相熔断器熔断;一次消谐器烧毁;主变低压侧1001开关柜C相避雷器烧毁。
2010.9.26.9：55 Ua：2.6 Ub：3.17 Uc：2.68 主变差动保护动作，10千伏电压互感器A、B、C三相熔断器熔断;一次消谐器烧毁;主变低压侧1001开关柜B、C相避雷器烧毁。
2010.10.5.19：55 Ua：1.68 Ub：10.17 Uc：1.58 10千伏电压互感器A、C相熔断器熔断;一次消谐器烧毁;主变低压侧1001开关柜C相避雷器烧毁。
2010.10.14.13：34 Ua：1.63 Ub：10.01 Uc：1.52 10千伏电压互感器A、C 相熔断器熔断;主变低压侧1001开关柜C相避雷器烧毁。
2010.10.15.10：35 Ua：0.55 Ub：6.04 Uc：0.65 10千伏电压互感器A、C相熔断器熔断。
2010.10.15.21：09 Ua：9.9 Ub：9.8 Uc：0 10千伏电压互感器A、C相熔断器熔断;主变低压侧1001开关柜C相避雷器烧毁。
2010.10.20.13：04 Ua：1.49 Ub：10.31 Uc：1.52 10千伏电压互感器A、C 相熔断器熔断，电压互感器开关柜C相避雷器烧毁。
