电工电子高考模拟试题(含答案)
电工电子技术基础与技能模拟练习题(含参考答案)
电工电子技术基础与技能模拟练习题（含参考答案）一、判断题（共100题，每题1分，共100分）1.测量交流电流主要采用电磁式电流表，进行精密测量是使用电动式仪表，电流表必须与被测电路串联。
A、正确B、错误正确答案：A2.在本征半导体中，因为有自由电子和空穴两种载流子，所以其导电能力很强。
A、正确B、错误正确答案：B3.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。
A、正确B、错误正确答案：B4.模拟式万用表主要由测量机构（表头）、电子线路和转换开关三部分组成。
A、正确B、错误正确答案：A5.如果两正弦交流电的频率相同，则它们的相位差就等于初相之差。
A、正确B、错误正确答案：A6.对称三相电源是指三相电源的振幅相同、初相依次相差120度。
A、正确B、错误正确答案：B7.自耦变压器绕组公共部分的电流，在数值上等于原、副边电流之和。
A、正确B、错误正确答案：B8.绕线式电动机的定子作耐压试验时，转子绕组应接地。
A、正确B、错误正确答案：A9.线性电阻元件的伏安特性是通过坐标原点的一条直线。
A、正确B、错误正确答案：A10.电焊变压器（交流弧焊机）是一种特殊的降压变压器。
空载时输出电压为30V左右，而在有载时电压约在60-75V。
A、正确B、错误正确答案：B11.开启式负荷开关接线时，应把负载出线接在静触点的进线座上，电源进线接在动触点的出线座上，保证开关分断后，闸刀和熔体不带电。
A、正确B、错误正确答案：B12.实验室内应使用空气开关并配备必要的漏电保护器。
A、正确B、错误正确答案：A13.当发生电气火灾时，一般应先设法断电。
如果情况十分危机或无断电条件时，可以在采取安全措施后带电灭火。
A、正确B、错误正确答案：A14.两台三相变压器只要连接组别相同就可以并联。
A、正确B、错误正确答案：B15.在各种不同环境条件下，人体接触到有一定电压的带电体后，其各部分组织（如皮肤、心脏、呼吸器官和神经系统等）不发生任何损害时，该电压称为安全电压。
电工电子技术基础与技能模拟练习题+参考答案
电工电子技术基础与技能模拟练习题+参考答案一、判断题（共100题，每题1分，共100分）1.对称三相负载星形连接，通常采用三相四线制供电，不对称负载星形连接时一定要采用三相三线制供电。
A、正确B、错误正确答案：B2.正弦交流电路中，有功功率、无功功率、视在功率分别为P、Q、S，则S=P+Q。
A、正确B、错误正确答案：B3.过载保护就是当电气设备过载时能立即切断电源的一种保护。
A、正确B、错误正确答案：B4.晶体三极管的参数值超过其极限参数值时，晶体三极管一定会损坏。
A、正确B、错误正确答案：B5.电压和电流都是既有大小又有方向的物理量，所以它们都是矢量。
A、正确B、错误正确答案：B6.某点的电位可以理解为该点与电位参考点之间的电压。
A、正确B、错误正确答案：A7.可用两手指轻压喉结一侧（或左或右）凹陷处的颈动脉有无搏动的方法判断触电者心跳是否停止。
A、正确B、错误正确答案：A8.交流电就是大小和方向都随时间做周期性变化的电流。
A、正确B、错误正确答案：A9.交流电的瞬时值是指交流电在任意时刻对应的数值。
A、正确B、错误正确答案：A10.一只额定电压220V的白炽灯，可以接在最大为311V的交流电源上。
A、正确B、错误正确答案：A11.在任一段电路中，没有电压就一定没有电流，有电压就一定有电流。
A、正确B、错误正确答案：B12.电线或电器起火后，可以用水灭火。
A、正确B、错误正确答案：B13.当发射结正偏、集电结反偏时，晶体三极管工作在放大状态。
A、正确B、错误正确答案：A14.变压器的铁芯是变压器的电路部分。
A、正确B、错误正确答案：B15.发射结正向偏置的晶体管一定工作在放大状态。
A、正确B、错误正确答案：B16.利用万用表的电压档可以检测大容量电容器质量的好坏。
A、正确B、错误正确答案：B17.任一时刻，电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。
A、正确B、错误正确答案：A18.烙铁温度过低、焊接面(焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。
电工模拟考试题(附参考答案)
电工模拟考试题（附参考答案）一、单选题（共37题，每题1分，共37分）1.工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的( )功能。
A、恒转矩B、恒磁通C、恒转差率D、多段速正确答案：D2.采取在电源中性点经消弧线圈接地方式,其目的是减小( )A、接地电流B、接地电压C、接地有功正确答案：A3.高压电容器应在额定电压下运行,当长期运行电压超过额定电压的( )时,高压电容器组应立即停运A、1.2倍B、1.3倍C、1.1倍正确答案：C4.电压互感器的准确度等级是指在规定的一次电压和二次负荷变化范围内,负荷功率因数为额定值时,误差的( )A、最大限值B、数值C、最小限值正确答案：A5.当负载增加以后，调速系统转速降增大，经过调节转速有所回升。
调节后主电路电流将( )A、忽大忽小B、不变C、减小D、增大正确答案：D6.高压熔断器以动作特性可分为( )和固定式A、非限流式B、自动跌落式C、插入式正确答案：B7.交－交变频器仅适用于（）A、低速小容量B、高速小容量C、低速大容量D、高速大容量正确答案：C8.交流电动机变频调速方案中一般在基频以下属于( )A、恒功率调速B、矢量控制C、转矩控制D、恒转矩调速正确答案：D9.热继电器主要用于电机的( )A、短路保护B、过压保护C、欠压保护D、过载保护正确答案：D10.M7475B磨床电磁吸盘退磁时，YH中电流的频率等于（）A、交流电源频率B、多谐振荡器的振荡频率C、交流电源频率的两倍D、零正确答案：B11.液压传动中，油缸属于( )元件A、驱动B、辅助C、控制D、执行正确答案：D12.额定容量是指:在变压器铭牌所规定的额定状态下,变压器二次侧的输出能力( )A、kVB、KWC、KVA正确答案：C13.起重机上采用电磁抱闸制动的原理是（）：A、能耗制动B、电力制动C、反接制动D、机械制动正确答案：D14.直流电机中电枢的主要作用是A、改善直流电机的换向B、将交流电变为直流电C、在气隙中产生磁通D、实现电能和机械能的转换正确答案：D15.为了保证晶闸管能准确、及时、可靠地被触发，要求触发脉冲的前沿要A、大B、下C、陡D、坡正确答案：C16.电力变压器按冷却介质可分为( )和干式两种A、自冷式B、油浸式C、风冷式正确答案：B17.电力线路保护属于按( )分类A、保护所起作用B、被保护的对象C、保护原理正确答案：B18.瞬时电流速断保护对线路的保护当线路在最小运行方式下发生两相短路时( ).A、保护有最小的保护范围B、保护有最大的保护范围C、保护范围无论何时均相同正确答案：A19.圆锉刀的尺寸规格是以锉身的( )大小规定的A、半径B、直径C、宽度D、长度正确答案：B20.工作票是准许在( )上工作的书面命令A、电气设备或线路B、停电设备或线路C、电气设备或停电线路正确答案：A21.晶闸管调速系统中，PI调节器中的电容元件发生短路就会出现（）A、调速性能下降B、低速运行C、超速运行D、无法调速正确答案：A22.变压器的额定容量指的是变压器额定运行时( )A、输出的有功功率B、输出的无功功率C、输入的视在功率D、输出的视在功率正确答案：D23.变压器的过负载能力一般用变压器所能输出的最大容量与额定容量之( )来表示A、比B、差C、和正确答案：A24.直流发电机在原动机的拖动下旋转，电枢切割磁力线产生( )。
高中电工电子试题及答案
高中电工电子试题及答案一、选择题（每题3分，共30分）1. 电流通过导体时，导体内部的自由电子会（）。
A. 静止不动B. 从一端向另一端移动C. 从一端向另一端做无规则运动D. 从一端向另一端做有序运动答案：B2. 欧姆定律表明，通过导体的电流与导体两端电压成正比，与导体电阻成反比。
如果电压不变，电阻增加，则电流（）。
A. 增加B. 减少C. 不变D. 先增加后减少答案：B3. 电容器的充放电过程是（）。
A. 电容器充电时，电荷从电源正极流向电容器正极；放电时，电荷从电容器正极流向电源正极。
B. 电容器充电时，电荷从电源正极流向电容器负极；放电时，电荷从电容器负极流向电源负极。
C. 电容器充电时，电荷从电源负极流向电容器正极；放电时，电荷从电容器正极流向电源负极。
D. 电容器充电时，电荷从电源负极流向电容器负极；放电时，电荷从电容器负极流向电源正极。
答案：B4. 交流电的有效值是指（）。
A. 交流电的最大值B. 交流电的瞬时值C. 交流电在一个周期内的平均值D. 交流电在一个周期内的平均功率答案：D5. 正弦交流电的表示式为i=I_{m}sin(ωt+φ)，其中φ表示（）。
A. 电流的最大值B. 电流的频率C. 电流的相位D. 电流的周期答案：C6. 变压器的工作原理是（）。
A. 电磁感应B. 静电感应C. 电流的磁效应D. 洛伦兹力答案：A7. 电感线圈对交流电的阻碍作用称为（）。
A. 电阻B. 电导C. 电抗D. 电容答案：C8. 半导体材料的导电性能介于导体和绝缘体之间，这是因为（）。
A. 半导体材料内部没有自由电子B. 半导体材料内部的自由电子数量很少C. 半导体材料内部的自由电子数量适中D. 半导体材料内部的自由电子数量很多答案：C9. 晶体三极管工作在放大区时，其集电极电流I_{C}与基极电流I_{B}的关系是（）。
A. I_{C}与I_{B}成正比B. I_{C}与I_{B}成反比C. I_{C}与I_{B}无关D. I_{C}与I_{B}的关系不确定答案：A10. 集成电路是将多个电子元件集成在一个小型的硅芯片上，其主要优点是（）。
电工电子技术基础与技能考试模拟题与参考答案
电工电子技术基础与技能考试模拟题与参考答案一、判断题（共100题，每题1分，共100分）1.烙铁温度过低、焊接面(焊盘/引脚)氧化或有油污，容易造成虚焊、假焊。
A、正确B、错误正确答案：A2.如果两个同频率的正弦交流电在某一瞬间都是5A，则两者一定同相且幅值相等。
A、正确B、错误正确答案：B3.电感线圈除少数可采用现成成品外，作为非标准元件，经常需要根据电路要求进行自行设计和制作。
A、正确B、错误正确答案：A4.三相异步电动机的起动方式有直接起动和降压起动。
A、正确B、错误正确答案：A5.低压电器是指工作在交流1000V以下、直流1200V以下电路中的电器。
A、正确B、错误正确答案：B6.身边有人严重触电，应当首先切断电源，然后进行紧急抢救如人工呼吸，并立即拨打急救电话120。
A、正确B、错误正确答案：A7.漏电保护器在日常使用中不可在通电状态下按动实验按钮来检验其是否灵敏可靠。
A、正确B、错误正确答案：B8.直接接触触电是指因电气设备发生故障条件下的接触电压或跨步电压造成的触电。
A、正确B、错误正确答案：B9.交流电路中，容抗表示电容对交流电流的阻碍作用。
A、正确B、错误正确答案：A10.变压器的外特性是指一次侧保持额定电压，负载功率因数一定时，二次侧端电压随负载电流变化的关系。
A、正确B、错误正确答案：A11.三相异步电动机接触器互锁正反转控制电路中，两个互锁触点接反，则电动机无法起动。
A、正确B、错误正确答案：A12.电路元件是吸收功率还是输出功率，是由该元件的电压、电流参考方向之间的关系决定的。
A、正确B、错误正确答案：B13.电流互感器的结构和工作原理与普通变压器相似，它的一次线圈并联在被测电路中。
A、正确B、错误正确答案：B14.电阻并联后的总电阻值小于其中任一只电阻的阻值。
A、正确B、错误正确答案：A15.导线的基本操作有导线绝缘层的剖削、导线的连接、导线的封端和导线绝缘层的恢复等。
电工电子高考模拟试题(含答案)

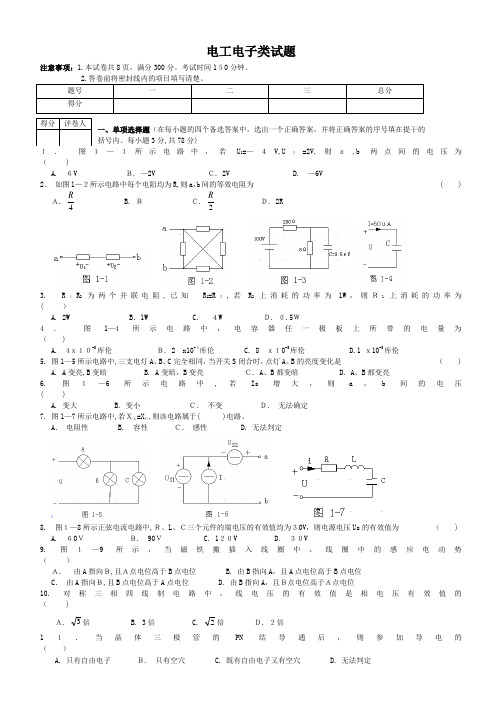

电工电子类试题注意事项：1.本试卷共8页，满分300分。
考试时间1５0分钟。
2.答卷前将密封线内的项目填写清楚。
题号一二三总分得分一、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在提干的括号内。
每小题3分,共78分)１．图１—１所示电路中，若U1=—４V,U２=2V,则ａ,b两点间的电压为（ )A. ６V Ｂ. —2V Ｃ. 2V D. —6V2．如图1—２所示电路中每个电阻均为R,则a，b间的等效电阻为 ( ) Ａ.4RB. ＲＣ.2RＤ. 2R3.R１R2为两个并联电阻,已知R1=R２,若R2上消耗的功率为1W，则Ｒ1上消耗的功率为( ）A. 2W B．1W C．４W Ｄ. ０.5Ｗ4．图1—4所示电路中，电容器任一极板上所带的电量为（)A.4ｘ１０-5库伦Ｂ. 2 x10-５库伦 C. 8 ｘ１0-5库伦 D.1 ｘ10-5库伦5. 图1—5所示电路中,三支电灯A、B、C完全相同，当开关S闭合时，点灯A、B的亮度变化是（ )A. A变亮,B变暗B. A变暗，B变亮Ｃ. A、B都变暗 D. A、B都变亮6. 图１—6所示电路中,若Is增大，则a，b间的电压( )A. 变大B. 变小Ｃ．不变Ｄ．无法确定7. 图1—7所示电路中,若ＸＬ=XＣ,则该电路属于( )电路。
A．电阻性 B. 容性Ｃ．感性 D. 无法判定8. 图１—8所示正弦电流电路中,Ｒ、L、Ｃ三个元件的端电压的有效值均为３0V，则电源电压Us的有效值为（ )A. ６0ＶＢ. 90Ｖ C. 1２０V D．３０V9. 图１—9所示，当磁铁搬插入线圈中，线圈中的感应电动势（）Ａ．由A指向Ｂ,且Ａ点电位高于B点电位 B. 由B指向A，且A点电位高于B点电位C．由A指向Ｂ,且B点电位高于A点电位 D. 由B指向A，且Ｂ点电位高于Ａ点电位10. 对称三相四线制电路中，线电压的有效值是相电压有效值的（ )Ａ. 3倍 B. 3倍 C. 2倍Ｄ. ２倍1１. 当晶体三极管的PN结导通后，则参加导电的（）A. 只有自由电子Ｂ. 只有空穴 C. 既有自由电子又有空穴 D. 无法判定得分评卷人１２. 两个稳压二极管的稳压值分别为7V 和9V,将它们组成图1—12所示电路,若输入电压V 1＝２0V ，则输出电压V 2为 ( )A. 1６VB. —1６VC. ２VD.—２Ｖ13. 晶体三极管的发射结正偏,集电结反偏时,则该晶体三极管所处的工作状态是 ( ）A. 放大状态 B ． 饱和状态 C. 截至状态 D. 不确定 1４. 图1—1４电路中，V 为理想二极管,则输出电压V 0为 ( )A. 10V B ． 13V C ． 7V D ． —３V1５． 硅三极管处在放大状态,测得X 、Y 、Z 各级电位如图1—15所示，则三个电极X 、Y 、Z 的名称分别为 ( ）A. Ｅ、B 、CB. E 、Ｃ、BC.B 、E 、CD.C 、B 、E１６． 共发射极放大器的输出电压和输入电压在相位上的关系为（ )A. 同相位B. 相位差９０°C.相位差１80°D. 相位差1２0°17. 三级放大器中，各级的功率增益为：—3dB 、２0dB 和30dB ，则总功率增益为( ）A. 47ｄＢ Ｂ． —１80ｄB Ｃ. 5３dB D ． 60d Ｂ 1８． 图1—1８电路的负反馈类型是（ )A. 电流串联型B. 电压串联型 C ． 电流并联型 D.电压并联型 １9． 图1—19所示电路中,闭环电压放大倍数为( ）A. ２ Ｂ. —2 C. 3 D. —320．变压器耦合式LC振荡器的振荡频率为( ）Ａ.LCπ21 B.LC π21 C. π2LC D. CLπ221. 如图１—2１所示的图形符号，A 、B与Ｙ之间的逻辑关系是( ）Ａ． 或 Ｂ. 或非 C. 异或 D ． 非２２．某一门电路的输入信号A、Ｂ、Ｃ和输出信号Ｙ之间的逻辑关系如图1—２2真值表所示，则Ｙ和A、B、C之间的逻辑表达式是（ )A. Y=ＡB+CB. Y=ABCC. Y=Ｂ（A+Ｃ）D. Y=Ａ（Ｂ＋C）23．如图１—23(a）电路所示，，在1个脉冲信号CＰ的作用下，A、Ｂ的状态变化如图1—２3（b）所示，则输出Q的波形图应是（）24．一个输入端为４位的译码器，其输出端之多能翻译为( )个原意来。
电工高级工考试模拟题含答案
电工高级工考试模拟题含答案一、单选题（共52题，每题1分，共52分）1.自锁控制线路中自锁触头是接触器的（）A、辅助常开B、辅助常闭C、主电路D、以上都不对正确答案：A2.晶闸管的导通角越大，则控制角（）。
A、不改变B、变化不一定C、越小D、越大正确答案：C3.下列测量机构仅可以测量直流的是( )A、感应系测量机构B、磁电系测量机构C、电磁系测量机构D、电动系测量机构正确答案：B4.( )反映导体对电流起阻碍作用的大小。
A、电阻B、电阻率C、功率D、电动势正确答案：A5.PLC更换 IO模块时，说法正确的是( )A、只能更换兼容模块B、可以更换低版本模块C、可以带电更换D、可以更换功能相同型号不同的模块正确答案：A6.对控制系统的稳态精度无明确要求时，为提高系统的稳定性，最方便的是（）A、超前-滞后B、超前校正C、减小增益D、滞后校正正确答案：C7.下列哪项属于字节寻址（）A、VB10B、VM10C、ID0D、IO.2正确答案：A8.功率表测量机构采用A、电磁系测量机构B、电动系测量机构C、感应系测量机构D、磁电系测量机构正确答案：B9.在匀强磁场中，通电线圈承受电磁转短最小的位置，在线圈平面与磁力线夹角等于（）处A、90 ℃B、180C、45 ℃D、0 ℃正确答案：A10.电流互感器二次侧接地是为了( )A、工作接地B、节省导线C、保护接地D、测量用正确答案：C11.软启动器内部发热主要来自晶闸管组件，通常晶闸管散热器的温度要求不高于（）A、60B、120C、100D、75正确答案：D12.二次接线系统的工作电压一般不超过（）A、220VB、500VC、380VD、660V正确答案：B13.IGBT的中文名称是（）A、快速晶闸管B、门极可关断晶闸管C、光电晶闸管D、绝缘栅双级晶体管正确答案：D14.电压表A内阻为20000Ω，电压表B内阻为4000Ω，量程都是150V，当它们串联在120V的电源上时，电压表B的读数是( )A、120VB、80VC、40VD、20V正确答案：D15.三相交流电动机在三相电压平衡条件下，三相电流之差与平均值之比不得相差（）A、2%B、10%C、15%D、5%正确答案：D16.综采工作面刮板输送机双速电动机是用（）改变转速的A、降低电机端电压B、改变电极的极对数C、降低电机起动电流D、提高电机端电压正确答案：B17.远距离控制线路的电压不超过（）VA、127B、660C、380D、36正确答案：D18.电弧电流越小，电弧电压（）A、越低B、有时高、有时低C、越高D、不变正确答案：C19.变频器由主电路（包括整流器、中间直流环节、逆变器）和( )组成A、输出电路B、控制电路C、输入电路D、反馈电路正确答案：B20.( )是变频器对电动机进行（恒功率控制）和（恒转矩控制）的分界线，应按电动机的额定频率设定。
电工电子考试题及答案(全)
温馨提示：本套试卷为电工精选题库，总共500道题！题目覆盖电工常考的知识点。
题库说明：本套题库包含（选择题300道，多选题50道，判断题150道）一、单选题(共计300题,每题1分)1.电路中任意两点间电位( )称为电压(或称电位差)。
A.之和B.之差C.之积答案:B2. “禁止合闸，有人工作”的标志牌应制作为( )。
A.白底红字B.红底白字C.白底绿字答案:A3. 完成( )可不用填工作票。
A.在带电设备外壳上工作B.邻近带电设备工作C.紧急事故处理D.全部停电工作答案:C4. 与真空断路器连接的引线导线驰度应该( )。
A.尽量拉紧B.松弛C.适中答案:C5. 电气仪表和继电器端子与金属盘间必须绝缘，端子带电部分与金属盘距离应不小于( )mm。
A. 5B. 4C. 3D. 2答案:C6. 旋转磁场的旋转方向决定于通入定子绕组中的三相交流电源的相序，只要任意调换电动机( )所接交流电源的相序，旋转磁场既反转。
A.一相绕组B.两相绕组C.三相绕组答案:B7. 事故调查组的职责不包括( )A.查明事故发生的经过.原因.人员伤亡情况及直接经济损失。
B.认定事故的性质和事故责任。
C.提出对事故责任者的处理建议。
D.对事故责任者进行处理。
答案:D8. 继电保护的( )是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围的一种性能。
A.可靠性B.选择性C.速动性答案:B9. 一式二份的工作票,一份由工作负责人收执,作为进行工作的依据,一份由( )收执,按值移交。
A.工作票签发人B.工作负责人C.运行值班员答案:C10. 吹气要均匀，将吸入的气全部吹出，时间约( )S0A.0.5-1B.1~1.5C. 2D. 3答案:C11. 变压器和互感器的中性点接地属于( )。
A.接零B.保护接地C.重复接地D.工作接地答案:D12. GP－100C3型高频设备电路由工频电源输入电路.( ).灯丝供电电路.测量电路.控制保护电路六部分组成。
电工模拟考试题(含参考答案)
电工模拟考试题（含参考答案）一、单选题（共37题，每题1分，共37分）1.供电质量指( )与供电可靠性A、电能质量B、电流质量C、电压质量正确答案：A2.断路器位置信号中当断路器被保护动作跳闸时( )A、绿灯闪B、红灯亮C、绿灯亮D、红灯闪正确答案：A3.能够实现有源逆变的电路为( )。
A、三相全控桥式整流电路B、三相半控桥式整流电路C、单相半控桥式整流电路D、单相半波可控整流电路正确答案：A4.某35kV系统通过输电线路向负荷供电，当线路未端发生三相短路时短路电流为3．5kA，当同一地点发生两相短路时其短路电流为( )。
A、6.06kAB、4.95kAC、1.77kAD、3.03kA正确答案：D5.根据变压器的工作原理,常采用改变变压器( )的办法即可达到调压的目的A、匝数比B、绝缘比C、电流比正确答案：A6.对于变压器变比描述正确的是( )A、变压器的变比等于高压侧和低压侧线圈的匝数比。
B、变压器的变比等于高压侧和低压侧线电压的比。
C、变压器的变比等于高压侧和低压侧相电压的比。
D、以上说法均有不全面之处。
正确答案：B7.M7120型磨床的电气联锁的工作原理是：（）不能可靠动作，各电机均无法启动。
A、电压继电器KAB、液压泵控制线圈KM1C、砂轮机接触器线圈KM2D、冷却泵电机M3正确答案：A8.T610镗床主轴电机点动时，定子绕组接成（）A、星形B、三角形C、双星形D、无要求正确答案：A9.工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的( )功能。
A、恒转差率B、多段速C、恒磁通D、恒转矩正确答案：B10.对均匀电场，气隙中各处电场强度( )。
A、相等B、均不相等C、按特定函数规律变化正确答案：A11.固体电介质的击穿电压与气体液体电介质相比。
( )A、要高B、完全相等C、要低正确答案：A12.职业纪律是最明确的职业规范，它以（）规定了职业活动中对从业人员的基本要求。
A、习俗B、行政命令C、办法D、道德规范正确答案：B13.变压器二次侧额定电压指的是分接开关放在额定电压位置,一次侧加( )时,二次侧开路的电压值A、最大电压B、额定电流C、额定电压正确答案：C14.普通功率表接线时，电压线圈和电流线圈的关系是( )。
电工电子考试题及答案高压电工模拟考试
本套试卷为电工精选题库，总共500道题！题目几乎覆盖电工常考的知识点。
题库说明：本套电工题库包含（选择题300道，多选题100道，判断题100道）一、单选题(共计300题,每题1分)1.触电者心跳停止，同时呼吸也停止或呼吸微弱，应立即进行( )抢救。
A.人工呼吸B.胸外胸脏按压C.心肺复苏D.电话联系医生答案:C2. 三相四线照明的有功电能计量应采用( )元件的三相电能表。
(直接接入式)A. 1B. 2C. 3D. 4答案:C3. 对于容量不是很大的三相鼠笼式异步电动机可以采用( )的启动方法。
A.定子绕组串电阻B.定子绕组串电容C.转子绕组串电阻D.转子绕组串电容答案:A4. 保护接地是指电网的中性点( )。
A.接地且设备外壳接地B.不接地但设备外壳接地C.接地但设备外壳接零D.不接地但设备外壳接零答案:B5. 完成工作许可手续后，( )应向工作班人员交代现场安全措施.带电部位和其他注意事项。
A.工作许可人B.被监护人C.工作负责人答案:C6. 使用钳形电流表测量绕组式异步电动机的转子电流时，必须选用具有( )测量机构的钳形表。
A.磁电式B.电磁式C.电动式D.感应式答案:B7. 电力线路限时电流速断保护的动作时间一般取( )秒。
A.0.5B. 1C. 1.5D. 2答案:A8. 单相半桥逆变器(电压型)的直流接有两个相互串联的( )A.容量足够大的电容B.大电感C.容量足够小的电容D.小电感答案:A9. 爆破地点附近20m以内，矿车或其他物体堵塞巷道( )以上时，严禁爆破。
A.1/2B.1/3C.1/5答案:B10. 低压电力系统中，中性点接地属于( )。
A.保护接地B.临时接地C.工作接地D.重复接地答案:C11. 检修工作时凡一经合闸就可送电到工作地点的断路器和隔离开关的操作手把上应悬挂:( )。
A.止步，高压危险B.禁止合闸，有人工作C.禁止攀登，高压危险答案:B12. 不属于线路金具的是( )。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工电子类试题注意事项：1.本试卷共8页，满分300分。
考试时间150分钟。
2.答卷前将密封线内的项目填写清楚。
题号 一二三总分得分一、单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在提干的括号内。
每小题3分，共78分）1. 图1—1所示电路中，若U 1=—4V ，U 2=2V ，则a ，b 两点间的电压为 （ ） A. 6V B. —2V C. 2V D. —6V2. 如图1—2所示电路中每个电阻均为R ，则a ，b 间的等效电阻为 （ ） A.4R B. R C. 2RD. 2R3. R 1R 2为两个并联电阻，已知 R 1=R 2，若R 2上消耗的功率为1W ，则R 1上消耗的功率为 （ ） A. 2W B.1W C. 4W D. 0.5W4. 图1—4所示电路中，电容器任一极板上所带的电量为 （ ）A. 4x10-5库伦B. 2 x10-5库伦C. 8 x10-5库伦D.1 x10-5库伦5. 图1—5所示电路中，三支电灯A 、B 、C 完全相同，当开关S 闭合时，点灯A 、B 的亮度变化是 （ ） A. A 变亮，B 变暗 B. A 变暗，B 变亮 C. A 、B 都变暗 D. A 、B 都变亮6. 图1—6所示电路中，若Is 增大，则a ，b 间的电压 （ ） A. 变大 B. 变小 C. 不变 D. 无法确定7. 图1—7所示电路中，若X L =X C ，则该电路属于（ ）电路。
A. 电阻性 B. 容性 C. 感性 D. 无法判定8. 图1—8所示正弦电流电路中，R 、L 、C 三个元件的端电压的有效值均为30V ，则电源电压Us 的有效值为 （ ） A. 60V B. 90V C. 120V D. 30V9. 图1—9所示，当磁铁搬插入线圈中，线圈中的感应电动势 （ ） A. 由A 指向B ，且A 点电位高于B 点电位 B. 由B 指向A ，且A 点电位高于B 点电位 C. 由A 指向B ，且B 点电位高于A 点电位 D. 由B 指向A ，且B 点电位高于A 点电位10. 对称三相四线制电路中，线电压的有效值是相电压有效值的 （ ）A. 3倍B. 3倍C. 2倍D. 2倍11. 当晶体三极管的PN 结导通后，则参加导电的 （ ）A. 只有自由电子B. 只有空穴C. 既有自由电子又有空穴D. 无法判定得分 评卷人12. 两个稳压二极管的稳压值分别为7V 和9V ，将它们组成图1—12所示电路，若输入电压V 1=20V ，则输出电压V 2为 （ ）A. 16VB. —16VC. 2VD.—2V13. 晶体三极管的发射结正偏，集电结反偏时，则该晶体三极管所处的工作状态是 （ ）A. 放大状态B. 饱和状态C. 截至状态D. 不确定14. 图1—14电路中，V 为理想二极管，则输出电压V 0为 （ ）A. 10VB. 13VC. 7VD. —3V15. 硅三极管处在放大状态，测得X 、Y 、Z 各级电位如图1—15所示，则三个电极X 、Y 、Z 的名称分别为 （ ）A. E 、B 、CB. E 、C 、BC.B 、E 、CD.C 、B 、E16. 共发射极放大器的输出电压和输入电压在相位上的关系为 （ ）A. 同相位B. 相位差90°C.相位差180°D. 相位差120°17. 三级放大器中，各级的功率增益为：—3dB 、20dB 和30dB ，则总功率增益为 （ ）A. 47dBB. —180dBC. 53dBD. 60dB18. 图1—18电路的负反馈类型是 （ ）A. 电流串联型B. 电压串联型C. 电流并联型D.电压并联型19. 图1—19所示电路中，闭环电压放大倍数为 （ ）A. 2B. —2C. 3D. —320. 变压器耦合式LC 振荡器的振荡频率为 （ ）A.LCπ21 B.LC π21 C. π2LC D. CLπ221. 如图1—21所示的图形符号，A 、B 与Y 之间的逻辑关系是 （ ）A. 或B. 或非C. 异或D. 非22. 某一门电路的输入信号A 、B 、C 和输出信号Y 之间的逻辑关系如图1—22真值表所示，则Y 和A 、B 、C 之间的逻辑表达式是（ ）A. Y=AB+CB. Y=ABCC. Y=B （A+C ）D. Y=A （B+C ）23. 如图1—23（a）电路所示，，在1个脉冲信号CP的作用下，A、B的状态变化如图1—23（b）所示，则输出Q的波形图应是（）24. 一个输入端为4位的译码器，其输出端之多能翻译为（）个原意来。
A. 4B. 8C. 16D. 3225. 如图1—25电路所示，当输入V i由低电平跃至高电平，并保持高电平不变，则输出V0的波形应是（）26. 若一直一个施密特触发器上限触发门坎电压V TH=4.8V，下线触发门坎电压V TH=3V，则其回差电压V H= （）A. 1.8VB. 3VC. 4.8VD. 1.2V得分评卷人二、填空题（每个空格3分，共102分）1. 一个5kΩ的电阻，允许通过的电流为10mA，则该电阻的电导为_________，额定功率为_________。
2. 两只电阻的额定值分别为20Ω，10W和100Ω，25W，将其串联使用，两端可加的最大电压为_________。
3. 图2—3所示电路中，A点的电位为_________。
4. 图2—4所示电路中，当R L为_________Ω时，R L可或得最大功率，其最大功率为_________。
5. 图2—5所示电路电路中，电流I=_________。
6. 将5Ω的电阻R1和10Ω的电阻R2串联后接在15V的电压上，则R1消耗的功率为_________。
若将R1、R2并联接在另一电路上，R1消耗的功率是10W，则R2消耗的功率是_________。
7. 叠加定力只能适用于_________或_________的叠加，不适用于_________的叠加。
8. 25μF的电容元件接到频率为50Hz，电压有效值为1000V的正弦电源上，则通过电容元件的电流的有效值为I=_________。
若保持电源电压不变，而频率升至250Hz，这时电流I_________。
9. 若半导体中的空穴数目和自由电子数目相等，这样的半导体成为_________半导体。
10. 有甲、乙两个三极管，甲管的β=200，I CEO=200μA；乙管的β=50，I CEO=10μA，其余参数大致相同，相比之下，_________管的性能更好些。
11. NPN型晶体三极管的发射区是_________型半导体，集电区是_________型半导体，基区是_________型半导体。
12. 晶体三极管放大器中，当输入电流一定时，静态工作点设置太低，将产生_________失真；静态工作点设置太高，将产生_________失真。
13. 射极输出器的特性归纳为：电压放大倍数_________，电压跟随性好，输入阻抗_________，输出阻抗_________，而且有一定的_________放大能力和功率放大能力。
14. 对共射电路来讲，反馈信号引入到输入端晶体管发射极上，与输入信号串联起来，称为_________反馈；若反馈信号引入到输入端晶体管_________极上，与输入信号并联起来，称为_________反馈。
15. 在RC电路中，电容器的充电速度与R和C的大笑有关，电容C越_________（大/小），电阻R越_________（大/小），电容器两端的电压V C上升也越慢。
16. 若C=0.3μF，输入脉冲宽度t P=0.5ms，若要构成积分电路，电阻R至少为_________Ω。
17. 把十进制数（173）10转换为二进制数_________。
18. 已知函数的逻辑图如图2—18所示，它的最简逻辑表达式是_________。
19. 化简逻辑函数式Y=AC+A D+C D，其结果为Y=_________。
得分评卷人三、分析计算题（每1～4小题，每小题12分；第5、6、7题，每小题16分；第8、9小题，每小题12分，共120分）1. 图3—1为双量程安培表电路，已知表头内阻R g=2.0kΩ，满偏电流I g=37.5μA，求分电流电阻R1和R2的值。
2. 电路如图3—2所示，已知Is=6A，R3=1Ω，R1=2Ω，R2=1Ω，求电流I1，I2及电流源两端电压U。
3. 电路如图3—3所示，试用电源等效变换法通过电阻R L的电流I。
（要求画出电路的变换过程）4. 某发电机额定电压为220V，视在功率为440KVA，如给电压为220V，功率因数为0.5，额定功率为4.4KW的负载供电，问能供给多少个这样的负载？若负载的功率因数提高到1，又能供多少个负载？（设线路损耗不计）5. 由NPN型三极管组成如图3—5所示的单极小信号放大器，若V G=12V，R b=400kΩ，Rc=3kΩ，晶体管的β=80，忽略I CEO，试求放大器的静态电流I BQ,I CQ及电压V CEQ。
6. 图3—6所示运算放大电路，已知V i1=5mV，V I2=30mV，试计算电压V01和V0。
7. （1）说出正弦波振荡器产生自激振荡的条件。
（2）判断图3—7所示电路能否产生自激振荡？并简要说明原因。
8. （1）试将图3—8所示的JK触发器改接成T触发器，并画出接线图。
（2）写出T触发器的状态表。
（3）若在T触发器输入端加上如图3—8所示的电压波形，请画出输出端Q的电压波形。
设触发器的起始状态为Q=0.9. 根据图3—9给定的用JK触发器组成的异步二进制三位加法计数器电路，写出它的状态表并画出Q1Q2Q0的波形图。
设定初始状态为Q1Q2Q0=000电工电子高考模拟试题参考答案一、单项选择题（每小题3分，共78分）1.B2.A3.D4.A5.A6.C7.C8.D9.B 10.A 11.C 12.A 13.A 14.A 15.D 16.C 17.A 18.A 19.C 20.A 21.C 22.D 23.B 24.C 25.A 26.A 二、填空题（每空3分，共102分）1. 2x104S 0.5W2. 60V3. 12V4. 2Ω 12.5W5. 9A6. 5W7. 电压 电流 功率8. 78.5mA 392.5mA （可四舍五入）9. 本征 10. 乙11. N N P 12. 截止 饱和 13. 略小于1 高 低 电流 14. 串联 基 并联 15. 大 大 16. 5K 17. 10101101 18. AB +B A 或A ⊙B 19. AC+D三、分析计算题（每1~4小题，每小题12分，第5~7题，每小题16分；第8~9小题，每小题12分，共120分） 1. 50μA ：表头电压U g =R g ·I g =37.5x10-6x2x103=75mV 按分流公式I g =I R R R R R g•+++)(2121∴得出Ωk 6x2x1010x 5.3710x 5010x 5.373666g g g21=-=•-=+---R I I I R R 500μA ：A R I R R R R I g μ5.37x500x1010x )26(631211g =+=•=- ∴得到R 1=0.6k Ω R 2=5.4k Ω 2. A I R R R I S 2x 61212121=+=+ A I R R R I S 46x 1222112=+=+U=I S ·R 3+I 1·R 1=6x1+2x2=10V 3. 电路的变换过程为：∴I=—0.5A4. （1）发电机额定电压A U S I S 200022010x 4403=== 每个负载的电流A U P I COS 405.0x 22010x 4.43===φ则能公用的负载个数为：个50402000==I I S （2）A U P I COS 201x 22010x 4.4'3===φ∴个100202000'==I I S 5. A R V I G BQ μ30x 10400123b ==≈A I I BQ CQ m 4.210x30x 806===-β V R I V V C CQ G CEQ 8.410x x103x 4.21233=-=•-=-6. 25mV x 5x 10)10x 610x 241(33301=+=-VVV m 1010x 2530x 2x 25x 10x 10610x 23x 1030x 10x 12610x 12x x 106x 101213333333330=-=-++=---）（）（）（7.（1）相位平衡条件φ=2n π（n=0，1，2，…）振幅平衡条件A VF =1（2）不能产生自激振荡，因为该电路采用的是负反馈 8.T n Q n+1 O Q nQn Q9.。
