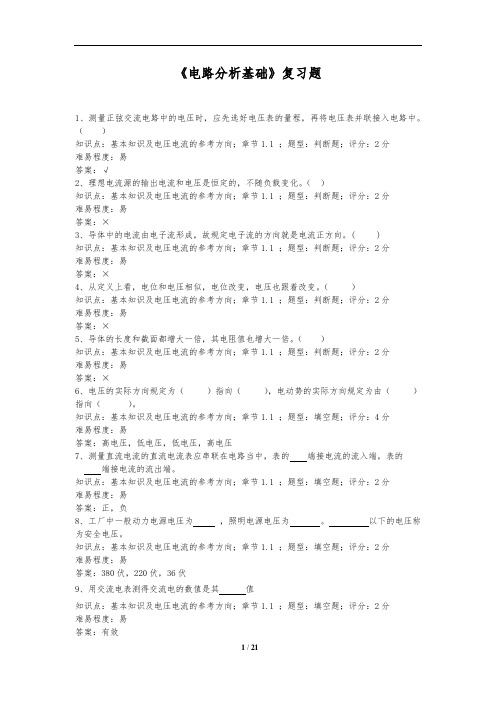

《电路分析基础》复习题

《电路分析基础》复习题1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。

（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：√2、理想电流源的输出电流和电压是恒定的，不随负载变化。

（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：×3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。

( )知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：×4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。

（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：×5、导体的长度和截面都增大一倍，其电阻值也增大一倍。

（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：×6、电压的实际方向规定为（）指向（），电动势的实际方向规定为由（）指向（）。

知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：4分难易程度：易答案：高电压，低电压，低电压，高电压7、测量直流电流的直流电流表应串联在电路当中，表的端接电流的流入端，表的端接电流的流出端。

知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分难易程度：易答案：正，负8、工厂中一般动力电源电压为，照明电源电压为。

以下的电压称为安全电压。

知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分难易程度：易答案：380伏，220伏，36伏9、用交流电表测得交流电的数值是其值知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分难易程度：易答案：有效题12图10、电路中A 、B 、C 三点的电位：V A ＝2V ，V B ＝5V ，V C ＝0V ，则：U AB ＝Ｖ，参考点是点。

《电路分析基础》复习题一、二【附答案】

《电路分析基础》复习题1及答案一、简答题。

（2×5分=10分）1．常用的提高功率因数的方法是什么？功率因数低有哪些危害？ 2．在三相电路中，中线有哪些作用？中线应用需要注意哪些问题？二、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。

（10×2分=20分）1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。

A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同，但电路组成的三要素均可归结为( )。

A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中，R ab 、R cd 分别为( )。

A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4，则A 点电位为( ) 。

A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。

A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。

8.变压器是根据( )原理制成的一种静止电器。

A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中，以下关系式正确的是( )。

A. iu X C C = B.••=IU X CC C.iU X CC = D. C C X I j U ••=10. 图示电路中，电流I 的值为( )。

A. -8AB. 8AC. 4AD. -4A三、已知一个正弦电压的初相角为300，当t =0时，其瞬时值为u o =155.5V ，试求该电压的最大值及有效值。

电路分析基础复习题

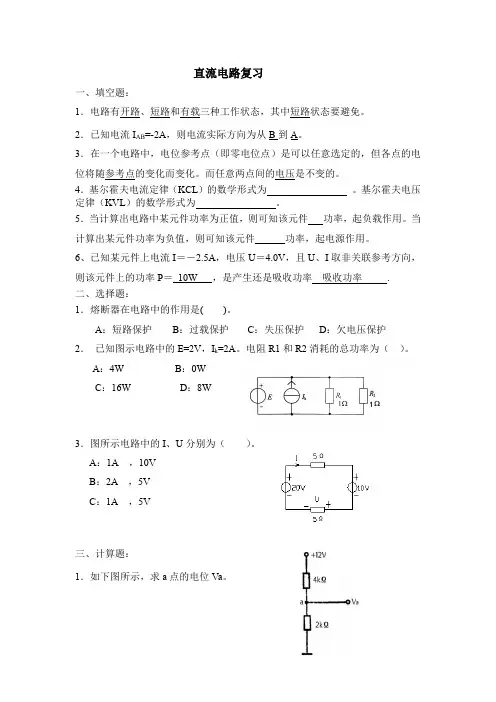

直流电路复习一、填空题：1．电路有开路、短路和有载三种工作状态，其中短路状态要避免。

2．已知电流I AB=-2A，则电流实际方向为从B到A。

3．在一个电路中，电位参考点（即零电位点）是可以任意选定的，但各点的电位将随参考点的变化而变化。

而任意两点间的电压是不变的。

4．基尔霍夫电流定律（KCL）的数学形式为。

基尔霍夫电压定律（KVL）的数学形式为。

5．当计算出电路中某元件功率为正值，则可知该元件功率，起负载作用。

当计算出某元件功率为负值，则可知该元件______功率，起电源作用。

6、已知某元件上电流I＝－2.5A，电压U＝4.0V，且U、I取非关联参考方向，则该元件上的功率P＝10W ，是产生还是吸收功率吸收功率.二、选择题：1．熔断器在电路中的作用是( )。

A：短路保护B：过载保护C：失压保护D：欠电压保护2．已知图示电路中的E=2V，I k=2A。

电阻R1和R2消耗的总功率为（）。

A：4W B：0WC：16W D：8W3．图所示电路中的I、U分别为（）。

A：1A，10VB：2A，5VC：1A，5V三、计算题：1．如下图所示，求a点的电位Va。

2．如图所示，求开路电压Uab。

4V3、试用支路电流法求图1-27所示电路中各支路电流I1、I2与I3。

I1=2A，I2=3A，I3=-5A。

正弦交流电路复习题一、填空题1．正弦交流电的三要素为幅值、角频率、初相位。

6．对称三相电源是指三个电源的频率相同，幅值相等，相位相差 120ﾟ。

5、在直流电路中,电感相当于一个电阻值R= 0 的元件.6、在不对称负载中三相四线制电路中的中性线________（可以，不可以）断开。

3．已知流过某个电阻元件的电流i =102sin(628t+30º)A ，I m = 、Ｉ＝、ψ＝、w ＝、f = 、T= 。

4．三相四线制电路中，电源为_____接法，负载为____接法。

一对称三相负载接入三相交流电源后，若U L =Up ，则此三个负载是______接法；若U L =3Up ，则此三个负载是______接法。

最新《电路分析基础》考试题库及参考答案

最新《电路分析基础》考试题库及参考答案一、选择题（每题2分，共20分）1. 下列哪个元件是理想的被动元件？A. 电阻B. 电容C. 电感D. 理想电压源答案：D2. 下列哪个元件的伏安特性是线性关系？A. 电阻B. 电容C. 电感D. 理想电流源答案：A3. 在关联参考方向下，下列说法正确的是：A. 电流方向从电压的正极指向负极B. 电流方向从电压的负极指向正极C. 电流方向与电压方向无关D. 电流方向与电压方向相反答案：A4. 下列哪个电路元件的电压与电流成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A5. 在串联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：D6. 在并联电路中，电压和电流的关系是：A. 电压之和等于电流之和B. 电流之和等于电压之和C. 电压相等，电流不等D. 电流相等，电压不等答案：C7. 下列哪个定律描述了电路中电压和电流的关系？A. 欧姆定律B. 基尔霍夫定律C. 焦耳定律D. 热效应定律答案：A8. 在电路分析中，下列哪个方法可以求解电路中的未知量？A. 节点电压法B. 网孔电流法C. 电压源等效法D. 电流源等效法答案：ABCD9. 下列哪个元件的电流与电压成反比？A. 电阻B. 电容C. 电感D. 理想电流源答案：B10. 下列哪个元件的电流与电压成正比？A. 电阻B. 电容C. 电感D. 理想电压源答案：A二、填空题（每题2分，共20分）1. 电路分析中，电压和电流的参考方向是______。

答案：任意2. 理想电压源的电压与电流的关系是______。

答案：无关3. 理想电流源的电流与电压的关系是______。

答案：无关4. 在关联参考方向下，电压和电流的方向是______。

答案：相同5. 欧姆定律描述了电路中电压和电流的关系为______。

答案：U=IR6. 基尔霍夫定律包括______和______。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

《电路分析基础》复习题 1、测量正弦交流电路中的电压时，应先选好电压表的量程，再将电压表并联接入电路中。（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：√ 2、理想电流源的输出电流和电压是恒定的，不随负载变化。（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：× 3、导体中的电流由电子流形成，故规定电子流的方向就是电流正方向。( ) 知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：× 4、从定义上看，电位和电压相似，电位改变，电压也跟着改变。（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：× 5、导体的长度和截面都增大一倍，其电阻值也增大一倍。（）知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：判断题；评分：2分难易程度：易答案：× 6、电压的实际方向规定为（）指向（），电动势的实际方向规定为由（）指向（）。知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：4分难易程度：易答案：高电压，低电压，低电压，高电压 7、测量直流电流的直流电流表应串联在电路当中，表的端接电流的流入端，表的端接电流的流出端。知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分难易程度：易答案：正，负 8、工厂中一般动力电源电压为，照明电源电压为。以下的电压称为安全电压。知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分难易程度：易答案：380伏，220伏，36伏

9、用交流电表测得交流电的数值是其值知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：2分难易程度：易答案：有效 10、电路中A、B、C三点的电位：VA＝2V，VB＝5V，VC＝0V，则：UAB＝Ｖ，参考点是点。如果以A点为参考点，则：VA＝( )V，VB＝( )V，VC＝( )V。知识点：基本知识及电压电流的参考方向；章节1.1 ；题型：填空题；评分：5分难易程度：易答案：-3V;B点；0V；3V;-2V。 NV_+

题12图15A U _+612R+_4+_U1I'

题14图+_Uoc510A20V+_+_

题15a图UR

11.图示电路，求电压U，电流源Is吸收的功率。解：

由KVL知：VURIUS8612 其意义为，电流源Is吸收-8W的功率，也就是它产生8W的功率；或者说它供出8W的功率。 12.图示一段直流电路N，电流参考方向如图中所标，已知直流电压表读数为5V，并知N吸收功率为10W，求电流I。解：如图，已知电流和电压的参考方向非关联所以：IUP 又：VU5 WP10

所以：AUPI2 13.图示一段直流电路N，已知电流表读数为2mA ，并知N产生功率为6mA ,求电压U。解：如图，电流与电压的参考方向关联所以： 14. 图示电路，已知U=28V，求电阻R。解：由KCL知：15'II 对回路由KVL知：

由上面几式得：7R 15.求图示各电路的开路电压。解:：a 由题知：VVUR50105 b 由KCL知：AII3' 由KVL知：0'189II 所以：AI2 AI1' C 由KCL知：0I 16. 求图示各电路中的电流。

解；a 由题有：62RU 所以：AI4 b 由图知：1620210II 所以：AI2 c 由KCL知：1'II 对回路列KVL有：由上面几式得：0I

1A2+_6V+_UUsIs

题11图+_ 21V131266+_U1+_U2I

I" I总

题16d图

+-6V+-

US=8V15AIS=10A+-12V题17图2I+-

UIs

d 由KCL知：'"III 由图知：2161261236361总I

所以：AI3总所以：AIII1'" 17.图示电路。 (1)求Is Us电源产生的功率。 (2)若R=0,问(1)中所求的两功率如何变化。解: (1) Us上电压与电流参考方向关联

所以：WPUs120158 对回路由KVL有：（2）若0R，WPUS120158' 回路的KVL方程为： 18.将图示各电路对ab端化为最简形式的等效电压源形式和等效电流源形式。解：题18a图解题18b图解 19.图示电路，求电位Va、Vb及Is产生的功率Ps。题19图题19图解解：等效变换后如图

所以：mAI5.15.021 VIVa961

所以：mWPS632 20. 图示电路为含有受控源的电路，求电流i。解：对回路列KVL方程有：所以：Ai1 21.图示电路，已知R1=2Ω,R2 =4Ω,R3=R4=1Ω,求电流i 解：原电路图等效为如下对回路列KVL有：解得：Ai3 22.图示电路，求电流I1 I2 ,I3 .

解:对节点a列KCL有:

对两个网孔列KVL方程有: 解上面3个方程得: 23.图示电路，网孔电流如图中所标，试列写可用来求解该电路的网孔方程。解：依题意对网孔A ，B，C分别列写KVL方程有整理后得到：

24.求如图所示电路中的流i

84+_2i+8V_+_题20图i

+_9V2+_i/3

4/3i题21的等效图解：如图：由KCL有：对回路列KVL方程有：由上面两式解得：Ai1 25.求如图所示电路中的u 解：选取如图所示的参考点,

所以：VVb12 对节点c有：解得：VVc20

所以：VVuc20 26.如图所示电路，用叠加定理求电流I。题26图解解：（1）：由叠加定理知："'III （2）：在图a中：VU111'

对回路列KVL方程得：0'11'2'2IUI 由上面两式得：AI1' （3）：在b图中：0"U 所以：6"21I 所以：AI2" 由此：AIII3"' 27.如图所示电路，试画出ab端戴维宁与诺顿等效源。题27图解

解：（1）由叠加定理知："'OSOSOSUUU

（2）在a图中：容易求得：VUOS3' （3）在b图中：容易求得：VUOS12" （4）求等效电阻：在原电路中把电流源开路，电压源短路。如图c所示：由图c求得：2OR

（5）由上面知：VUUUOSOSOS15"' 所以：等效电路图如下所示： 28.如图示电路，求：（1）Rx=3Ω时的电压Uab；（2）Rx=9Ω时的电压Uab。题28图题28图解a 题28图解b 题28图解c

解：（1）把原电路的支路ab去掉；其开路电压为UOS，如图a所示：

+ 2i-1Ai+

-4V

+ 1V-22

题24图i1

0.1u

5A+-u20

+ -12V8+-6V

题25图ab

c 则：VUOS636332112410 （2）把原电路中电压源短路，电流源开路，其等效电阻为：Rab；在图b中容易求得：36//32//)11(abR （3）画出戴维南等效电路如图c所示。

所以：XXabRRU36

所以：3XR时；VUab3 9XR时；VUab5.4 29.如图示电路，设二极管VD正向电阻为零，反向电阻为无穷大，求a点的电位Va。解：（1）自c ,d两点断开电路：

则：VVa38060306040 所以：VVbVaUab340 所以二极管处于导通状态；所以c,d间用导线代替二极管；

所以：202020601VaIVaU 由上面两式解得；VVa2.22 30.如图所示电路，求负载电阻RL上消耗的功率PL。解：（1）求RL短路后的电流Isc：电路如（a）所示：列出网孔方程求出Isc=4A （2）把原电路中的电压源短路，电流源开路，其等效电阻记为RO。

在图B中容易求得：5OR （3）于是原电路的诺顿等效电路为为：如C图所示

所以：AIL25554 所以：WPL20 31.如图示电路，负载电阻RL可以任意改变，问RL等于多大时其上可获得最大功率，并求出该最大功率PLmax。解：（1）将原电路中的支路ab去掉，记其开路电压为Uoc，参考方向上正下负

20K20K30K60K

+60V-20V+40V

cdabI

题29图+

-U1

-U2

I1I2
