(完整word版)第7章 光电式传感器习题
(完整word版)传感器原理及应用课后习题答案(吴建平机械工业出版)
习题集及答案第1章概述1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？1。
2 传感器由哪几部分组成？试述它们的作用及相互关系。
1.3 简述传感器主要发展趋势，并说明现代检测系统的特征。
1。
4 传感器如何分类？按传感器检测的范畴可分为哪几种？1。
5 传感器的图形符号如何表示？它们各部分代表什么含义？应注意哪些问题?1.6 用图形符号表示一电阻式温度传感器.1。
7 请例举出两个你用到或看到的传感器,并说明其作用。
如果没有传感器，应该出现哪种状况。
1.8 空调和电冰箱中采用了哪些传感器？它们分别起到什么作用？答案1。
1答：从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。
我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。
从狭义角度对传感器定义是:能把外界非电信息转换成电信号输出的器件。
我国国家标准（GB7665—87)对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。
定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置;能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系.按使用的场合不同传感器又称为变换器、换能器、探测器。
1.2答:组成——由敏感元件、转换元件、基本电路组成；关系,作用—-传感器处于研究对象与测试系统的接口位置，即检测与控制之首.传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。
1。
3答:(略）答：按照我国制定的传感器分类体系表,传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。
按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。
(完整版)传感器试题填空题和简答题整理
一：填空题（每空1分）1.依据传感器的工作原理，传感器分敏感元件，转换元件，测量电路三个部分组成。
2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。
3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为外光电效应，内光电效应，热释电效应三种。
4.光电流与暗电流之差称为光电流。
5.光电管的工作点应选在光电流与阳极电压无关的饱和区域内。
6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计和箔式应变计结构。
7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与距离的平方成反比关系。
8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器。
9.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。
其定义为：传感器输出量的变化值与相应的被测量的变化值之比，用公式表示 k（x）=Δy/Δx 。
10.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一种度量。
按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。
最常用的是最小二乘法线性度。
11.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。
12.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。
13.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿法、计算机补偿法、应变计补偿法、热敏电阻补偿法。
14.应变式传感器一般是由电阻应变片和测量电路两部分组成。
15.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。
16.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入射光强改变物质导电率的物理现象称为内光电效应。
17.光电管是一个装有光电阴极和阳极的真空玻璃管。
18.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。
传感器习题第7章 磁电式传感器
第7章 磁电式传感器1、 某霍尔元件尺寸为l=10mm ，b=3.5mm ，d=1.0mm ，沿l 方向通以电流I=1.0mA ，在垂直于l 和b 的方向上加有均匀磁场B ＝0.3T ，灵敏度为22V/(A·T)，试求输出的霍尔电势以及载流子浓度。
解：输出的霍尔电势为： ）（mV IB K U H H 6.63.0100.1223=⨯⨯⨯==- 由neR d R K H H H 1=，＝可得载流子浓度为： 320319/1084.2101106.12211m ed K n H ⨯=⨯⨯⨯⨯=⋅=--第8章 光电式传感器8－8当光纤的46.11＝n ，45.12＝n ，如光纤外部介质的10＝n ，求光在光纤内产生全反射时入射光的最大入射角c θ。
解：最大入射角8.91706.0arcsin 45.146.1arcsin 1arcsin2222210==-=-=n n n c θ2、若某光栅的栅线密度为50线/mm ，标尺光栅与指示光栅之间的夹角为0.01rad 。
求：所形成的莫尔条纹的间距。
解：光栅栅距为mm mmW 02.0/501=＝标尺光栅与指示光栅之间的夹角为rad 01.0=θ 莫尔条纹的间距为 mm mmW W B H 201.002.02sin ==≈=θθ＋＋＋－t 1t 2AA BBt 0 t 03、利用一个六位循环码码盘测量角位移，其最小分辨率是多少？如果要求每个最小分辨率对应的码盘圆弧长度最大为0.01mm ，则码盘半径应有多大？若码盘输出数码为“101101”，初始位置对应数码为“110100”，则码盘实际转过的角度是多少？ 解：六位循环码码盘测量角位移的最小分辨率为：rad 098.06.523606===α。
码盘半径应为：mm mmlR 1.0098.001.0===α循环码101101的二进制码为110110，十进制数为54； 循环码110100的二进制码为100111，十进制数为39。
传感器(电子教案)第7章
表示当光电管的阳级电压一定时，阳极电流I与入射在阴极上 光通量φ之间的关系。
2．伏安特性
当入射光的频谱及光通量一定时，阳极与阴极之间的电压同 光电流的关系叫伏安特性 ，如图7-4(c)所示。
3．光谱特性
由于光阴极对光谱有选择性，因此光电管对光谱也有选择性。 保持光通量和阳极电压不变，阳极电流与光波长之间的关系 叫光电管的光谱特性。光电管尚有温度特性、疲劳特性、惯 性特性、暗电流和衰老特性等，使用时应根据产品说明书和 有关手册合理选用。
第7 章
光电式传感器
光电式传感器是将光通量转换为电量的一种传感器。 光电式传感器的基础是光电转换元件的光电效应。
7.1光电效应 7.2光电元件及其特性 7.3光电式传感器的测量电路 7.4光电传感器及其应用 7.5光纤传感器 7.6电荷耦合器件（CCD） 7.7光栅式传感器 7.8激光式传感器 本章要点
返回 下页 图库
7.1 光电效应
由光的粒子学说可知，光可以认为是由具有一定能量的粒 子所组成，而每个光子所具有的能量E与其频率大小成正比。 光照射在物体上就可看成是一连串的具有能量为E的粒子轰击 在物体上。所谓光电效应即是由于物体吸收了能量为E的光后 产生的电效应。从传感器的角度看光电效应可分为二大类型。
返回 上页 下页 图库
7.3光电式传感器的测量电路
要使光电式传感器能很好地工作。除了合理选用光 电转换元件外，还必须配备合适的光源和测量线路。 7.3.1光源 发光二极管 图7-14 真空光电管的差接测量电路 钨丝灯泡 图7-15 光电倍增管的测量电路 电弧灯或石英灯 激光 图7-16 光敏电阻开关电路 7.3.2测量电路 图7-18 具有温度补偿的光敏二极管 光电管的测量电路 测量电路 光电倍增管的测量电路 光敏电阻的测量电路 光敏晶体管的测量电路 光电池的测量电路
第7章光电式传感器和光纤传感器
fm
1 2
f0
3.暗电流
暗电流起因于热激发产生的电子－空穴 对，是缺陷产生的主要原因。CCD器件 暗电流越小越好。
4.灵敏度
图象传感器的灵敏度是指单位发射照度下，单 位时间、单位面积发射的电量，即
S Nsq HAt

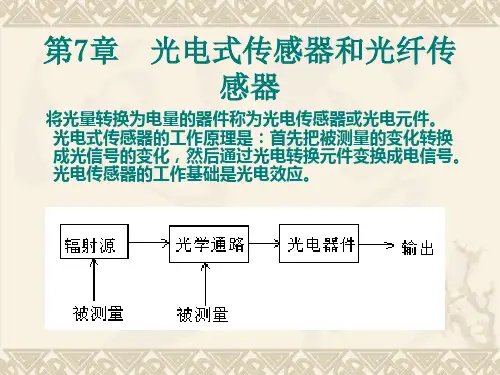

第7章 光电式传感器和光纤传
感器
将光量转换为电量的器件称为光电传感器或光电元件。 光电式传感器的工作原理是：首先把被测量的变化转换 成光信号的变化，然后通过光电转换元件变换成电信号。 光电传感器的工作基础是光电效应。
7.1 光电效应和光电器件
光电效应按其作用原理可分为外光电效应和内光电效应。 一、外光电效应
光敏电阻的相对光敏灵敏度 与入射波长的关系称为光谱 特性。 亦称为光谱响应。
Kr%I0Im 0 ax10% 0
①不同材料，其峰值波长不同。 ②同一种材料，对不同波长的入射光，其相对灵敏度不同， 响应电流不同。 应根据光源的性质，选择合适的光电元件（匹配）使光电 元件得到较高得相对灵敏度。
4） 温度特性
B、三相CCD电极的结构 MOS上三个相邻电极，每隔两个所有电极接在一起。由3个相位差120°时钟脉冲驱动。
1 驱 动 （ 1 ， 4 ， 7 ） 2 驱 动 （ 2 ， 5 ， 8 ） （ 3 驱 动 3 ， 6 ， 9 ）
t 1 时 刻 ， 123 为 （ 1 0 0 ） ， 1 组 电 极 下 形 成 深 势 阱 ，
没有光照射时，处于反向偏置的光敏二极管，工作于截止状态, 这时只有少数载流子在反向偏压的作用下，渡越阻挡层，形成 微小的反向电流即暗电流。这时反向电阻很大。
传感器原理与工程应用完整版习题参考答案
《传感器原理及工程应用》完整版习题答案第1章 传感与检测技术的理论基础（P26）1—1：测量的定义？答：测量是以确定被测量的值或获取测量结果为目的的一系列操作。
所以, 测量也就是将被测量与同种性质的标准量进行比较， 确定被测量对标准量的倍数。
1—2：什么是测量值的绝对误差、相对误差、引用误差？1－3 用测量范围为－50～150kPa 的压力传感器测量140kPa 的压力时，传感器测得示值为142kPa ，求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。
解：已知： 真值L ＝140kPa 测量值x ＝142kPa 测量上限＝150kPa 测量下限＝－50kPa∴ 绝对误差 Δ＝x-L=142-140=2(kPa)实际相对误差 ％＝＝43.11402≈∆L δ标称相对误差％＝＝41.11422≈∆x δ引用误差％－－＝测量上限－测量下限＝1)50(1502≈∆γ1－10 对某节流元件（孔板）开孔直径d 20的尺寸进行了15次测量，测量数据如下（单位：mm ）：120.42 120.43 120.40 120.42 120.43 120.39 120.30 120.40 120.43 120.41 120.43 120.42 120.39 120.39 120.40试用格拉布斯准则判断上述数据是否含有粗大误差，并写出其测量结果。
答：绝对误差是测量结果与真值之差, 即: 绝对误差=测量值—真值 相对误差是绝对误差与被测量真值之比,常用绝对误差与测量值之比,以百分数表示 , 即: 相对误差=绝对误差/测量值 ×100% 引用误差是绝对误差与量程之比,以百分数表示, 即: 引用误差=绝对误差/量程 ×100%解：当n ＝15时，若取置信概率P ＝0.95，查表可得格拉布斯系数G ＝2.41。
则 2072.410.03270.0788()0.104d G mm v σ=⨯=<=-，所以7d 为粗大误差数据，应当剔除。
光电式传感器习习题集.
第七章光电式传感器
7.1 简述光电式传感器的特点和应用场合,用方框图表示光电式传感器的组成。
7.2 何谓外光电效应光电导效应和光生伏特效应?
7.3 试比较光电池光敏晶体管光敏电阻及光电倍增管在使用性能上的差别。
7.4 通常用哪些主要特性来表征光电器件的性能?它们对正确选用器件有什么作用?
7.5 怎样根据光照特性和光谱特性来选择光敏元件?试举例说明。
7.6 试用射线分析方法，阐明阶跃光纤的导光原理，并解释光纤数值孔径的物理意义。
7.7 举例说明光纤传感器各种调制方式的原理和应用。
7.8 说明光纤激光多普勒测速的原理和系统的组成。
7.9 试计算：基于法拉第旋光效应的石英光纤工频变流电流传感器的光纤匝数N。
已知：光纤线圈半径R=0.3m，电流有效值1000A，由其产生磁场引起光纤偏振光的最大偏转角为30度。
第七章 光电传感器习题答案
•第七章光敏传感器•1．光电效应通常分为哪几类？简要叙述之。
与之对应的光电器件有哪些？•2．半导体内光电效应与入射光频率的关系是什么？3．光电倍增管产生暗电流的原因有哪些？如何降低暗电流？•4．试述光电倍增管的组成及工作原理？•5．简述光敏二极管和光敏三极管的结构特点、工作原理及两管的区别？•6．为什么在光照度增大到一定程度后，硅光电池的开路电压不再•随入射照度的增大而增大？硅光电池的最大开路电压为多少？•7．试举出几个实例说明光电传感器的实际应用，并进行工作原理的分析。
答案：一、光电效应分为两类：外光电效应和内光电效应外光电效应：入射光子被物质的表面所吸收，并从表面向外部释放电子的一种物理现象。
基于外光电效应的光电器件有光电管、光电倍增管。
内光电效应当光照在物体上，使物体的电导率发生变化，或产生光生电动势的现象。
分为光电导效应（如：光敏电阻）和光生伏特效应（如光电池、光电二极管、光电三极管）。
二、、对于不同的本征半导体材料，禁带宽度Eg不同，对入射光的波长或频率的要求也不同，一般都必须满足：对于杂质半导体：Ei为杂质电离能三、1、欧姆漏电欧姆漏电主要指光电倍增管的电极之间玻璃漏电、管座漏电和灰尘漏电等。
欧姆漏电通常比较稳定，对噪声的贡献小。
在低电压工作时，欧姆漏电成为暗电流的主要部分。
在使用光电倍增管时，保证管壳和所有连接件的清洁干燥是十分必要的。
2、热发射由于光电阴极材料的光电发射阈值较低，容易产生热电子发射，即使在室温下也会有一定的热电子发射，并被电子倍增系统倍增。
要减小热电子发射，应选用热发射小的阴极材料，并在满足使用的前提下，尽量减小光电阴极的面积，降低光电倍增管温度。
3、残余气体放电光电倍增管中高速运动的电子会使管中的残余气体电离，产生正离子和光子，它们也将被倍增，形成暗电流。
这种效应在工作电压高时特别严重，使倍增管工作不稳定。
在管子封口前应低温烘烤多余的残余气体。
4、场致发射光电倍增管的工作电压高时还会引起管内电极尖端或棱角的场强太高产生的场致发射暗电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第7章光电式传感器习题
1. 什么是光电效应? 什么是内、外光电效应?
当用光照射物体时，物体受到一连串具有能量的光子的轰击，于是物体材料中的电子吸收光子能量而发生相应的电效应（如电阻率变化、发射电子或产生电动势等）。
这种现象称为光电效应。
2 试比较光敏电阻、光电池、光敏二极管和光敏三极管的性能差异．给出什么情况下应选用哪种器件最为合适的评述。
3假如打算设计—种光电传感器，用于控制路灯的自动亮灭(天黑自动点亮，天明白动熄灭)。
试问可以选择哪种光电器件?试设计电路。
4光电转速传感器的测量原理是将被测轴的转速变换成相应频率的脉冲信号，然后，测出脉冲频率即可测得转速的数值。
试根据这一思路画出光电转速传感器的检测变换部分的工作原理示意图，图中的光电转换元件选用哪种光电器件比较合适?为什么？
5 利用光敏器件制成的产品计数器，具有非接触、安全可靠的特点，可广泛应用于自动化生产线的产品计数，如机械零件加工、输送线产品、汽水、瓶装酒类等。
还可以用来统计出入口入员的流动情况。
试利用光电传感器设计一产品自动计数系统，简述系统工作原理。
产品计数器的工作原理，如图所示。
产品在传送带上运行时，不断地遮挡光源到光敏器件间的光路，使光电脉冲电路随着产品的有无产生一个个电脉冲信号。
产品每遮光一次，光电脉冲电路便产生一个脉冲信号，因此，输出的脉冲数即代表产品的数目。
该脉冲经计数电路计数并由显示电路显示出来
一、单项选择题
1、晒太阳取暖利用（）；人造卫星的光电池利用（）；植物生长利用了（）；
A光电效应 B 光化学效应 C 光热效应 D 感光效应
2、蓝光的波长比红光（），相同光通量的蓝光能量比红光（）。
A大 B 小 C长 D短
3、光敏二极管属于（ B ），光电池属于（）。
A外光电效应 B 内光电效应 C光生伏特效应
4、光敏二极管在测光电路中应处于（）偏置状态，光电池处于偏置状态( )
A正向 B反向 C零
5、光纤通信中，与出射光纤耦合的光电元件选用（）。
A光敏电阻 B 光敏三极管 C apd 光敏二极管D光电池
6、温度上升，光敏三极管、光敏二极管的暗电流（）。
A上升 B下降 C不变
7、普通硅光电池的峰值波长为（）落在区域（）。
A0.8m B 0.8um C可见光D近红外光
8、利用光电池驱动液晶计算器1.5-1.8v，需几片串联（）能工作。
A2 B 3 C 4 D 5
二、问答题
1、光电效应及分类？
2、试用所学光电传感器分析a、超市用激光扫描检测商品的条形码b、洗手间红外反射式干手机工作原理。
习题答案：
一、选择题：
1、c/a/b
2、d/a
3、b/c
4、b/a 5 c 6 a 7 bd 8 b
二、问答题:
1、用光照射某一物体，可以看到物体受到一连串能量为hf的光子的轰击，组成这物体的材料吸收光子的能量而发生相应电效应的物理现象称为光电效应。
光电效应通常分为三类，分别是外光电效应、内光电效应、光电池。
2、a 利用被测光吸收光通量的原理。
b 被测光遮蔽光通量原理。
