博科交换机修改fillword值
博科交换机级联
博科光纤交换机级联文件修订历史记录1、概述在现实环境中服务器与存储搭建san环境时，为了达到链路的冗余，防止单点故障，一般都需要引进光纤交换机。
同时当业务系统不断增加，光纤交换机端口无法满足日益增长的业务需求时，就需要重新购置光纤交换机，使之与之前的光纤交换机级联，从而达到端口扩容的现实效果。
博科光纤交换机在我司的项目中使用频繁，下面就简单介绍一下博科光纤交换机级联的相关信息。
2、级联准备1、部分光纤交换机级联需要官方授权，购买级联license（比如说博科200e光纤交换机）。
有些光纤交换机级联license是出厂自带的（比如说博科300光纤交换机）。
2、搭建级联物理环境。
3、级联步骤1、导入级联license用一根网线将电脑与博科光纤交换机的网口连接（brocade交换机上只有一个电口网络连接），将电脑的ip设置为10.77.77.77.0网段的ip，博科交换机的默认ip地址为10.77.77.77，通过telnet 10.77.77.77连接到交换机上，用户名为：admin；密码为：password。
登录后，输入wwn命令记下wwn号,如下：如果需要官方授权，那么在到货时会有一张纸，上面的密码为：Transaction Key登录到以下网站：https:///slkInternet/brocade按照步骤申请license。
你的激活license选择“Fabric OS Feature Activation（e.g. Trunking ,APM etc .）”完成后会生成一个license。
登录到交换机上，用licenseshow来查看现有的license用swd77：admin> licenseadd xxxxxxxxxxxxxx(博科的激活号)再用licenseshow查看是否加载成功，如图：上面两个Unknown license 应该是端口激活license与web 管理license。
BROCADE博科光纤交换机的配置手册

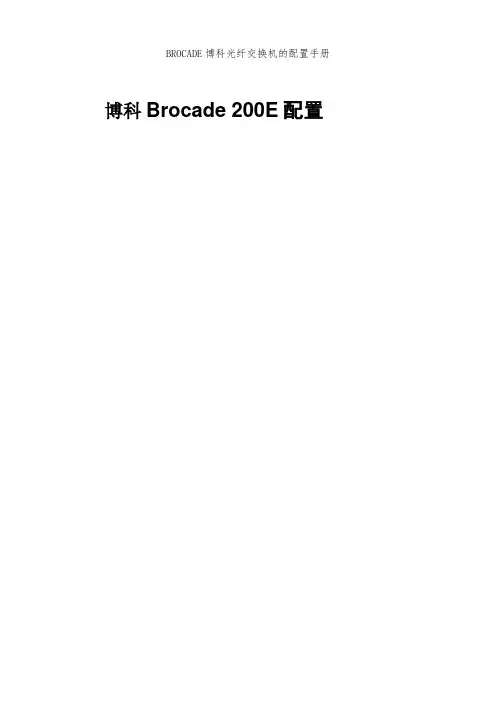

BROCADE博科光纤交换机的配置手册博科Brocade 200E配置所有Brocade 交换机均基于Brocade Fabric OS智能操作系统。
在配置交换机时，可以使用Brocade Web Tools 提供的字符命令界面，也可以使用Brocade Fabric Manager 图形界面管理程序。
在乌鲁木齐W AP局点中，一台计费（JF1）和一台统计(RP1)通过光纤交换机(Brocade SW200E)挂接磁阵（见图1）。
每台Dell服务器都有2块HBA卡连接光纤交换机，既可以冗余备份，又起到负载均衡的作用。
安装光纤交换机，主要分为以下几个步骤：1、安装光纤卡，连接光纤到交换机和磁阵。
把每台服务器的2块HBA卡分别连到2台光纤交换机。
2、在光纤交换机上给每个端口命名，好处就是容易分清楚各个端口连接的具体设备。
当然，也可以不命名。
3、划分zone，划分的思路是以发起的服务器为主，把到目的端的多条路径一起划分到一个zone中。
以RP1为例，连接Switch OW1的2端口，到EMC磁阵有2条路径，分别通过端口0和端口1，所以就把端口0，1，2划分到一个zone中。
当然，也可以把每条路径都划为一个zone。
4、保存配置文件。
图1 光纤交换机连接图下面是通过图形界面配置光纤交换机的详细步骤：1．通过以太网端口登陆，起始默认管理地址是：10.77.77.77，用户名/密码：admin/password。
在连接光纤交换机的电脑上配置同网段的地址，在IE中输入管理地址，就可以登陆。
注意：连接的电脑需要安装jre1.4以上，网页才能正常显示。
2．图形界面中，选择Admin，会弹出新的配置网页，见下图。
点击Switch窗口，输入机器光纤交换机的名字：WLMQ-PS-WAP-OW2，Domain ID 输入2，别的数字也可以，没有影响。
点击Network，可以修改管理ip地址等内容。
可以通过View Report查看所有的配置信息。
博科BROCADE交换机常用命令与zone配置
telnetadmin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow查看交换机状态Chassisshow显示外壳信息.重要的是可以显示序列号Configure,以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabricparameters如选yes.那么我们可以进入他的子选项去更改domainID.Configdefault恢复出厂默认设置,也需要先做switchdisableLicenseshow,licenseadd,licenseremove,license的添加,查看,删除命令configupload和configdownload,可以将配置文件上传或下载.支持ftpscp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version:查看firmware版本Sfpshow查看sfp状态Userconfig查看和配置登陆账号Domainsshow查看交换机的domain信息Zone的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1中的1号端口.创建Zones通过zonecreate命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
博科BROCADE交换机常用命令与zone配置.
telnet 10.77.77.77admin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisableLicenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口. 红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置古今名言敏而好学，不耻下问——孔子业精于勤，荒于嬉；行成于思，毁于随——韩愈兴于《诗》，立于礼，成于乐——孔子己所不欲，勿施于人——孔子读书破万卷，下笔如有神——杜甫读书有三到，谓心到，眼到，口到——朱熹立身以立学为先，立学以读书为本——欧阳修读万卷书，行万里路——刘彝黑发不知勤学早，白首方悔读书迟——颜真卿书卷多情似故人，晨昏忧乐每相亲——于谦书犹药也，善读之可以医愚——刘向莫等闲，白了少年头，空悲切——岳飞发奋识遍天下字，立志读尽人间书——苏轼鸟欲高飞先振翅，人求上进先读书——李苦禅立志宜思真品格，读书须尽苦功夫——阮元非淡泊无以明志，非宁静无以致远——诸葛亮熟读唐诗三百首，不会作诗也会吟——孙洙《唐诗三百首序》书到用时方恨少，事非经过不知难——陆游问渠那得清如许，为有源头活水来——朱熹旧书不厌百回读，熟读精思子自知——苏轼书痴者文必工，艺痴者技必良——蒲松龄声明访问者可将本资料提供的内容用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本文档及相关权利人的合法权利。
博科BrocadeSAN交换机常用命令
博科Brocade SAN交换机常用命令1.查看IP地址命令 (2)2.查看firmware版本 (3)3.查看交换机状态 (3)4.查看交换机license-id (5)5.配置ZONE (5)6.查看zone配置文件 (7)7.查看ZONE (9)8.查看系统日志信息 (11)9.关机 (11)10.设置博科Brocade交换机IP地址 (12)11.博科brocade交换机查看OS版本信息 (12)12.博科brocade交换机添加license授权信息 (13)13.查看博科brocade交换机license授权信息 (13)14.博科Brocade Slikworm 300交换机license (13)15.博科Brocade交换机修改密码命令 (14)16.博科brocade SAN交换机密码重置 (14)17.登陆后是用passwddefault命令恢复出厂密码 (17)18.交换机升级 (17)19.帮助信息 (27)1.查看IP地址命令swd77:admin> ipaddrshowSWITCHEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: none Gateway IP Address: noneDHCP: Offswd77:admin>2.查看firmware版本swd211:admin>swd211:admin> firmwareshowAppl Primary/Secondary Versions------------------------------------------ FOS v6.2.1v6.2.13.查看交换机状态swd211:admin> switchoshowrbash: switchoshow: command not found swd211:admin> switchshow switchName: swd211 switchType: 34.0switchState: Online switchMode: Native switchRole: PrincipalswitchDomain: 1switchId: fffc01switchWwn: 10:00:00:05:1e:02:a2:10zoning: ON (FC01)switchBeacon: OFFArea Port Media Speed State Proto=====================================0 0 id N2 Online F-Port 50:08:05:f3:00:1b:4e:911 1 id N4 Online F-Port 10:00:00:00:c9:53:b2:8d2 2 id N4 Online F-Port 10:00:00:00:c9:53:b3:c13 3 id N4 Online F-Port 10:00:00:00:c9:53:b3:c24 4 id N4 Online F-Port 50:06:0b:00:00:66:00:c45 5 id N4 Online F-Port 50:06:0b:00:00:66:01:1e6 6 id N2 Online F-Port 50:05:08:b3:00:93:b2:817 7 -- N4 No_Module8 8 id N4 Online F-Port 50:01:43:80:04:c7:87:d89 9 id N4 Online F-Port 50:01:43:80:04:c7:87:dc10 10 id N4 Online F-Port 50:01:43:80:06:31:cf:7c11 11 -- N4 No_Module12 12 -- N4 No_Module13 13 -- N4 No_Module14 14 -- N4 No_Module15 15 -- N4 No_Moduleswd211:admin>4.查看交换机license-idswd211:admin>swd211:admin> licenseidshow10:00:00:05:1e:02:a2:10swd211:admin>5.配置ZONE案例:1) Create Aliases>alicreate “Eng_Host”,“1,0”>alicreate “Eng_Stor”,“1,4; 1,5”>alicreate “Mkt_Host”,“Mktwwn”>alicreate “Mkt_Stor”,“s3wwn; s4wwn; s5wwn”2) Create Zones>zonecreate “Zone_Eng”,“Eng_Host; Eng_Stor”>zonecreate “Zone_Mkt”,“Mkt_Host; Mkt_Stor”3) Create Configuration>cfgcreate “Cfg_EngMkt”,“Zone_Eng; Zone_Mkt”sw4100:admin> cfgshowDefined configuration:cfg: Cfg_EngMktZone_Eng; Zone_Mktzone: Zone_Eng Eng_Host; Eng_Storzone: Zone_Mkt Mkt_Host; Mkt_Storalias: Eng_Stor 1,4; 1,5alias: Eng_Host 1,0alias: Mkt_Stor 21:00:00:20:37:87:49:29; 21:00:00:20:37:87:e5:20; 21:00:00:20:37:87:20:c5alias: Mkt_Host 21:00:00:20:37:87:23:e2Effective configuration:no configuration in effect4) Enable Configuration>cfgenable “Cfg_EngMkt”sw4100:admin> cfgshowDefined configuration:cfg: Cfg_EngMktone_Eng; Zone_Mktzone: Zone_Eng Eng_Host; Eng_Storzone: Zone_Mkt Mkt_Host; Mkt_Storalias: Eng_Stor 1,4; 1,5alias: Eng_Host 1,0alias: Mkt_Stor 21:00:00:20:37:87:49:29; 21:00:00:20:37:87:e5:20; 21:00:00:20:37:87:20:c5alias: Mkt_Host 21:00:00:20:37:87:23:e2Effective configuration:cfg: Cfg_EngMktzone: Zone_Eng 1,0; 1,4; 1,5zone: Zone_Mkt 21:00:00:20:37:87:23:e2; 21:00:00:20:37:87:e5:20; 21:00:00:20:37:87:49:29; 21:00:00:20:37:87:20:c56.查看zone配置文件swd211:admin>swd211:admin> cfgshowDefined configuration:cfg: FC01 OADB_ML6030; SPC_MSA1000; SFDB_EVA4400; SFDB04_MSA1500;SFEVA4400_SMAzone: OADB_ML60301,7; 1,14; 1,15zone: SFDB04_MSA15001,10; 1,6zone: SFDB_EVA44001,3; 1,4; 1,5; 1,7; 1,8; 1,9 zone: SFEVA4400_SMA1,8; 1,9; 1,11zone: SPC_MSA10001,0; 1,1; 1,2; 1,7Effective configuration:cfg: FC01zone: OADB_ML60301,71,141,15zone: SFDB04_MSA15001,101,6zone: SFDB_EVA44001,31,41,51,71,81,9zone: SFEVA4400_SMA1,81,91,11zone: SPC_MSA10001,01,11,21,7swd211:admin>swd211:admin>7.查看ZONEswd211:admin> zoneshowDefined configuration:cfg: FC01 OADB_ML6030; SPC_MSA1000; SFDB_EVA4400; SFDB04_MSA1500;SFEVA4400_SMAzone: OADB_ML60301,7; 1,14; 1,15zone: SFDB04_MSA15001,10; 1,6zone: SFDB_EVA44001,3; 1,4; 1,5; 1,7; 1,8; 1,9 zone: SFEVA4400_SMA1,8; 1,9; 1,11zone: SPC_MSA10001,0; 1,1; 1,2; 1,7Effective configuration:cfg: FC01zone: OADB_ML60301,71,141,15zone: SFDB04_MSA15001,101,6zone: SFDB_EVA44001,31,41,51,71,81,9zone: SFEVA4400_SMA1,81,91,11 zone: SPC_MSA10001,01,11,21,7swd211:admin>8.查看系统日志信息swd211:admin> supportshow 日志比较多,建议log出来查看.9.关机swd211:admin> sysshutdown10.设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]:#是否开启DHCPswd77:admin>11.博科brocade交换机查看OS版本信息swd77:admin> versionKernel: 2.6.14.2 //linux内核版本Fabric OS: v6.1.0a // 交换机OS版本Made on: Thu Apr 17 21:45:31 2008 // 生产日期Flash: Tue Jan 13 23:33:44 2009BootProm: 4.6.6swd77:admin>12.博科brocade交换机添加license授权信息swd77:admin> licenseadd XXXXXXXX（博科的激活号）13.查看博科brocade交换机license授权信息在命令行模式下使用licenseshow命令可以查看博科交换机的授权情况，使用licenseadd 命令可以添加授权。
博科BROCADE交换机常用命令与zone配置(完整资料).doc
此文档下载后即可编辑telnet 10.77.77.77admin passwordctrl+cHelp不带任何参数会列出所有交换机的命令带参数时输出如下Switchshow 查看交换机状态Chassisshow 显示外壳信息.重要的是可以显示序列号Configure, 以菜单的形式对交换机进行配置.这个命令需要先使用switchdisable命令将交换暂停使用.第一个选项Fabric parameters 如选yes.那么我们可以进入他的子选项去更改domain ID.Configdefault 恢复出厂默认设置,也需要先做switchdisable Licenseshow, licenseadd, licenseremove, license的添加,查看,删除命令configupload 和configdownload,可以将配置文件上传或下载.支持ftp scp和localipAddrShow和ipAddrSet,查看设置管理端口的IP地址Version: 查看firmware 版本Sfpshow查看sfp状态Userconfig 查看和配置登陆账号Domainsshow 查看交换机的domain信息Zone 的配置Zoning是Brocade交换机上的标准功能，通过在SAN网络中交换机上进行Zoning的配置，可以将连接在SAN网络中的设备，逻辑上划分为不同的区域，使各区域的设备相互间不能访问，是网络中的主机和设备间相互隔离Zone的配置示例创建Members,就是给端口或wwn创建别名,这里创建了3个别名，每个别名包括3个端口.红线标出的1,1表示domain1 中的1号端口.创建Zones 通过zonecreate 命令可以将别名,或端口名添加到zone中.创建Configurations.将创建的zone添加到配置中.选用配置、存储配置。
博科光纤交换机各种参数配置
Brocade FC Switch 参数配置一、brocade交换机的管理方式PC用网线或者串口线连接光交来管理交换机串口管理对于windows的系统，串口参数如下传输速率: 9600bit/sec数据位: 8校验位: None停止位: 1流控制: None对于UNIX环境串口线连接好输入命令# tip /dev/ttyb –9600图形界面管理提供基于HTTP的交换机管理界面在每台交换机上通过许可证激活为Fabric Manager所必需支持的操作系统–WindowsXP，7，2008，–Solaris 2.7, 2.8浏览器–Netscape 4.77及后续版本–Windows Internet Explorer 5.5 with Service Pack 2以上版本 需要java运行环境1.6以太网管理方式在IE（浏览器）输入http://10.77.77.77可进入web管理页面进行管理配置用户类型admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置user: 执行Show命令来查看交换机的状态root: Linux底层超级用户factory: 出厂配置用户密码修改以admin身份执行passwd命令会显示每个用户，可以依次修改他们的密码初次登录, 系统将提示修改缺省口令, 用户可以修改root, admin, user和factory的缺省口令.使用passwd命令修改口令passwd ["user"]“user”可以修改自己的口令, 系统将提示输入旧的口令, 然后可以输入新口令.admin可以修改user和factory的口令, 系统提示输入旧的口令.root可以修改admin, user和factory 的口令, 系统不提示输入旧口令.二、交换机常用命令ipAddrShow–显示交换机的IP设置swd77:admin> ipaddrshowEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: noneDHCP: OffipAddrSet–为交换机设置IP地址swd77:admin> ipaddrsetEthernet IP Address: 192.168.2.4Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway IP Address: 192.168.2.1DHCP: Off显示和设置Switch 名字switchname “switchname” 1 – 15字符显示和设置Switch 日期和时间date“mmddHHMMyy”时钟同步V4.x/5.x/6.x支持交换机时钟和NTP服务器同步,指定NTP服务器的方法:tsClockServer“137.92.140.80”显示和设置系统时区tstimezone [houroffset [, minuteoffset]]显示和设置Telnet Timeout时间timeout10 10分钟设置Quiet Modequietmode0|1 0 disable quitemode, 命令执行输出到屏幕,1 enable quitemode, 命令无输出.激活端口portenable [slotnumber/]portnumber禁用端口portdisable [slotnumber/]portnumber查看微码版本VersionFirmwareshow查看交换机的状态Switchstatusshow查看switch配置参数switch:admin> configshowRSCN.end-device.TransmissionMode:0alpaList:1boot.device:feiboot.file:/usr/switch/firmwareboot.gateway.ipa:192.168.147.172boot.ipa:192.168.147.172:ffffff00boot.mac:10:00:00:60:69:80:04:22:ter172boot.server.ipa::hoster:userdiag.loopID:125……………修改switch 配置信息switchdisableconfigure(建议在修改参数前备份系统配置)三、备份与恢复配置1、备份2、恢复注意：config U ploadconfig D ownlaod 是大写的3、恢复出厂设置使用configDefault命令来恢复交换机的初始的参数(注意：必须先执行SwitchDisable命令)下列参数将保持不变(不受ConfigDeault所干涉）Switch NameWorld Wide NameEthernet MAC address, IP address, Subnet, Gateway 配置SNMP配置Zoning配置Licenses配置。
博科光纤交换机常用操作命令
光纤交换机常用操作命令，下面以博科(Bro cade)的光纤交换机操作说明，IBM和HP的光纤交换机都是OEM博科的，操作命令类似。
upti me 显示交换机工作时间ip addrs how 显示交换机I P地址信息lice nsesh ow 显示当前交换机所添加的l icens e信息s witch show检查交换机信息及端口状态s witch statu sshow显示交换机的运行状态fir mware show显示微码版本fan show显示风扇运行状态temps how 显示交换机当前温度信息pssh ow 显示电源运行状态sl otsho w 显示板卡运行状态ha shsho w 显示C P版卡HA状态,e rrdum p 显示错误日志fabri cshow显示fa bric信息及级联信息cfg show显示交换机配置信息po rterr show显示交换机端口的错误统计ch assis show显示外壳信息及序列号vers ion 相看版本user confi g --s how -a 查看登录帐号d omain sshow查看交换机的dom ain信息alia show查看别名级联互p ing:f cping --nu mber10000 --le ngth2036--int erval 1 10:00:00:05:33:9f:06:28 级联更改port cfglo ngdis tance 0备份con figup locadProt ocol(scpor ft p):ft phos t:us er na me:f ilena me:p asswo rd:恢复sw itchd isabl e 停用交换机co nfigd ownlo adPr otoco l (sc p orftp):ftpS erver Name or I P Add ress[host]:Us er Na me [u ser]:Fil e Nam e [co nfig.txt]:confi g.txt.........Do y ou wa nt to cont inue[y/n]:yPa sswor d:设置IPipadd rsetEther net I P Add ress[10.77.77.77]:Ether net S ubnet mask[255.255.255.0]:Fib re Ch annel IP A ddres s [no ne]:Fibre Chan nel S ubnet mask[none]:Ga taway IP A ddres s []:DHCP [On]Zon e配置示例：创建别名al icrea te "m ember1","1,1;1,2;1,3"ali creat e "me mber2","1,2;1,3;1,4"alic reate "mem ber3","1,3;1,4;1,5"alish ow划分zonezone creat e "zo ne1","memb er1;m ember2"zo necre ate "zone2","1,1;1,7"zon ecrea te "z one2","mem ber3;1,8"zone show将zon e添加到配置中cf gcrea te "c onf1","zon e1;zo ne2;z one3"cfgs how启用配置cfgen ableconf1存储配置cfgs ave删除cfgIBM_2005_H16:a dmin> cfgR emove "H16_cfg","vmt est"IBM_2005_H16:ad min>cfgsa veIB M_2005_H16:admi n> cf genab le H16_cfg删除zo neIB M_2005_H16:admi n> zo nedel ete v mtest删除al i。
博科BROCADE交换机配置(详细)
与交换机交互，可以使用三种方式：串口以太网口光纤口缺省的串口参数是：9600，N，8，1缺省IP访问方式是：IP地址：10.77.77.77用户名：admin密码：password时区：Pacific time交换机名称：switch可使用ipAddrSet命令来重新设置交换机的IP地址。
在2000和3000系列交换机之中，只能同时支持一个Telnet进程。
Brocade的交换机可以使用命令行和图形界面方式进行管理。
代表性的CLI方法代表性的如：Telnet,HyperTerm和tip。
对于Fabric OS v4.1，SSH v2可以被使用。
如果Brocade Secure Fabric OS被设置有效，CLI 接口必须是Brocade Secure Telnet.Brocade API v2.1提供给用户扩展访问到交换机的方法；可以轻松的整合Brocade SAN Fabric 的智能到已经存在的管理应用中，或者快速的开发用户SAN的特殊功能。
该工具包可以通过Brocade Connect 站点获得。
Brocade Fabric Manager v4.0 是一个实时管理多台Brocade 光纤交换机的很好的一个工具，它提供了有效的配置、监控、动态资源分配管理。
Brocade Web Tool是一个直观简单的管理小型SAN网络的管理工具。
运行支持JRE的Web Browser上。
Brocade 提供基于SNMP的MIBs用来在交换机上读和配置公共设置。
串口管理:n一条串口连接电缆DB9 (female-to-female)n使用超级终端或UNIX终端n Windows: Hyper Terminaln UNIX: tipu Microsoft Windows® 环境之中–传输速率: 9600bit/sec–数据位: 8–校验位: None–停止位: 1–流控制: Noneu UNIX® 环境下, 输入以下命令# tip /dev/ttyb –9600u安装步骤1. 通过串口线将两者进行连接2. 确保交换机已经加电3. 通过ipAddrSet命令设置IP地址(注意: 命令是大小写敏感，但是全大写或全小写也可。
轻松搞定博科交换机密码重置
轻松搞定Brocade交换机管理口IP重置背景：时常遇到用户反馈SAN交换机管理口的相关问题，比如：管理口IP无法ping通，管理口IP无法telnet 通，web管理工具无法连接，等等。
分析：其实这些问题大部分都跟交换机管理口IP设置有关系，对SAN的FC数据通信也不会有任何影响的。
对这些设置类问题的排查和解决并不困难，这里分享一些应对和解决这类问题的有效步骤，供大家参考。
解决办法：步骤1:首先给大家简单对比LINUX和Brocade交换机的网络相关命令（如下图）：熟悉LINUX朋友一看上面这个表格就明白怎么回事了，实际上面Brocade交换机= LINUX +FOS (专门用来驱动管理FC相关硬件模块)。
Brocade SAN交换机管理口IP配置和管理基本和LINUX一样。
步骤2: 确认SAN交换机管理口网线连接情况，网口LED灯状态是否正常。
如果正常进入步骤3。
步骤3 : 如果SAN交换机管理口是接在一个以太网交换机上面，那就确认SAN交换机ip是否跟以太网交换机IP在一个段里面；如果SAN交换机管理口直接通过网线连接到笔记本上面，那就确认笔记本IP是否跟交换机IP在同一个网段。
确认IP都在同一个网段后，进入步骤4。
步骤4: root用户登录SAN交换机。
ipaddrshow / ifconfig eth0查看交换机ip配置。
mii-tool 检查eth0链路状态，ethtool eth0检查eth0链路状态、网口速率、工作模式。
步骤5: 如果确认mii-tool提示是”link ok” ，并且ethtool eth0提示“Link detected: yes”，那么可以确认管理口配置没有问题。
否则进行Step 6：重置SAN交换机管理网接口。
步骤6: ipaddrset 设置Brocade交换机IP，ifconfig eth0 off ; ifconfig eth0 up Down重启eth0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.DefaultZone，博科所有设备会有一个默认的Zone，在每一个cfg文件下都会出现，为避免
与自定义Zone产生冲突导致设备无法识别，Zoning前需要关闭Default Zone；
执行命令：
defzone --noaccess
2.FillWord，一种原始信号，用于在两个端口间传输状态消息，在端口没有用户数据传输的
时候，端口就会发送fillword，用来保持端口间的位和字同步（个人理解，有些类似于以太网中的握手信号）；
Fillword的参数，主要有三种，分别为IDLE、ARB（F0）和ARB（FF）。
（下面是官翻内容）在1G/2G/4G标准中，链接初始化和发送fillword，Brocade SAN交换机都用IDLE原始信号。
随着端口速率升级到8Gbps，时钟速度的增加，这种IDLE的模式会造成高消耗，影响了端口的链接，造成端口堵塞甚至是SAN中断。
为了解决这个问题，在FC-PI-4和FC-FS-3标准中使用了ARB（FF）这种模式作为8Gbps FC的fillword；有些8Gbps的设备在ARB/ARB或IDLE/ARB模式下不能与8Gbps FC交换机建立起正常的链接，因此需要调整Fillword参数：Fillword有4个参数可选：
0| -idle-idle 以IDLE模式初始化链路并设置IDLE为Fillword消息字段（早期1\2\4Gbps 适用）；
1| -arbff-arbff以ARB(FF)模式初始化链路并设置ARB(FF)为消息Fillword字段；
2| -idlef-arbff以IDLE模式初始化链路并设置ARB(FF)为消息Fillword字段；
3| -aa-then-ia在Mode 1、2之间自动匹配。
（8Gbps推荐参数）
执行命令，以Brocade 300为例：
for ((i=0;i<24;i++)); do(echo $i;portcfgfillword $i 3); done
for循环语句，更改所有fillword参数为3，24表示300的端口数，5100就是40，依此类推。
上述for循环会导致所有交换机的端口重启，端口重启约3-5秒，谨慎操作；使用portcfgshow 查看更改后的fillword值。
建议在今后的新机安装与Troubleshooting时注意检查这两个选项，必要时，在征得用户同意后修改。
MDS 9124
switch# configure
switch(config)# clock timezone MTU 8 0
switch(config)# ntp server 202.116.64.2
switch(config)# end
switch# copy running-config startup-config
Brocade 300
SW1:admin> tstimezone +8
SW1:admin> tsclockserver 202.116.64.2。
