地源热泵的应用范围
地埋管地源热泵系统
室内采用水系统，舒适性最好；氟利昂不进房间，不存在氟利昂泄漏引起的窒息等问题；室外机采用水冷，没有冷热风扰民等问题；
室内采用氟系统，舒适性一般；氟利昂进房间，存在氟利昂泄漏引起的窒息等问题；室外机采用风冷，存在冷热风扰民等问题；
安装位置
主机体积小，不用考虑排气顺畅等问题，主机安装有利于环境美观设计，但需考虑埋管的空间
同方技术
系统设计
地埋管地源热泵系统设计
阅读勘察报告，了解地质情况:岩土层结构、岩土体的热物性、岩土体初始温度、冻土层厚度、地下水的情况等
了解和估算建筑物的最大冷负荷、最大热负荷、生活热水需求量、运行时间等
根据以往的经验数据对能否采用地埋管地源热泵进行可行性分析
方案设计阶段需要了解的内容
系统设计
系统散(吸)热量计算：
循环泵
盘管
环路集管
地 表 水 体
机组
用户
机组
用户
板换
系统介绍
开式地表水地源热泵系统
水处理
换热器
用户
回水口
地表水体
取水口
热泵
热泵
地埋管地源热泵系统
地埋管地源热泵系统
垂直地埋管地源热泵系统
水平地埋管地源热泵系统
系统拓展性
可以和地板采暖系统、生活热水做成一个系统，实现初投资和运行费用的最有利化
可以和地板采暖系统、生活热水做成一个系统
系统配电
由于系统EER比较高，故建筑配电小
和地源热泵配电相当,但需要额外增加天然气
环保与舒适性
室内采用水系统，舒适性好；室外机采用水冷，没有冷热风扰民等问题；
室内采用水系统，舒适性好；主机采用水冷，存在冷却塔飘水和噪音扰民,还需要另设排烟气管道等问题
地源热泵技术的概念和工作原理
第一章地源热泵技术的概念和工作原理第一节地源热泵技术概念地源热泵技术是利用地球表面浅层水源如地下水、河流和湖泊中吸收的太阳能和地热能而形成的低温低位热能资源，并采用热泵原理，通过少量的高位电能输入，实现低位热能向高位热能转移的一种技术。
地源热泵机组工作原理就是在夏季，将建筑物中的热量转移到水源中，由于水源温度低于空气温度，所以可以高效地带走热量。
而冬季，则从水源中提取热量，通过热泵系统提升热量能级后送到建筑物中。
一般地源热泵消耗一份电能量，可得到4倍以上的热量或冷量，离心大型热泵可以达到5左右。
第二节地源热泵中央空调系统的组成及功能地源热泵供暖系统由地源能量采集系统、能量提升系统和能量释放系统三大部分组成。
⑴能量采集系统：通过能量采集系统将水源中所包含的能量（热量和冷量）采集出来，送至地源热泵机组加以利用。
它由水源水井、水源水抽取设备、水源水输送管道、水源水质处理设备和热交换设备构成。
⑵能量提升系统：通过能量提升系统将能量采集系统采集到的不可直接利用的低品位能量，转化成可直接利用的高品位能量。
它由压缩机完成并通过制冷剂封闭环路和各种控制阀门实现其功能。
⑶能量释放系统：通过能量释放系统将能量提升系统提升的能量传递到需要的场合。
它由热交换设备、供暖水循环设备和末端能量释放设备组成。
第三节地源热泵供暖（制冷）系统的工作原理◎冬季采暖工作原理：在供热模式下，高压高温制冷剂气体（R22、R134a等）从压缩机压出后进入冷凝器，同时向经过冷凝器的空调末端循环水中排放热量，末端循环水被加热后形成采暖热源。
而制冷剂冷却成高压液体，然后经热膨胀阀节流膨胀成低压液体进入蒸发器蒸发成低压蒸汽，蒸发过程中吸收水源水中的热量，制冷剂获得热量后变为饱和蒸汽又进入压缩机，压缩成高压气液体，如此循环不断的将水源水当中的热能提取出来形成热源。
地下水（水温在12-14℃左右）被吸收5℃-7℃的热量，降至5-7℃左右回灌地下，水在渗流过程中吸收地下土壤热量，温度又升至12℃，然后经过地下水流流走或再被抽取上来循环使用。
水地源热泵机组的定义
水地源热泵机组的定义
水地源热泵机组是一种利用地下浅层地热能（如地下水、土壤或地表水中的热能）作为冷热源，进行供暖和制冷的空调设备。
它通过循环水或防冻液在地下换热器中与土壤或地下水进行热交换，从而实现室内温度的调节。
水地源热泵机组主要由压缩机、蒸发器、冷凝器和膨胀阀等部件组成。
在夏季，机组通过蒸发器从室内吸收热量，将其传递给地下，使室内得到制冷效果；在冬季，机组通过冷凝器从地下吸收热量，将其传递给室内，使室内得到供暖效果。
相比传统的空气源热泵，水地源热泵机组具有以下优点：
1. 高效节能：水地源热泵机组利用地下浅层地热能，其能源利用效率比空气源热泵高30%～60%。
2. 稳定可靠：地下浅层地热能受季节和气候影响较小，因此水地源热泵机组的运行更加稳定可靠。
3. 环保低碳：水地源热泵机组不需要使用制冷剂，不会产生温室气体，对环境友好。
4. 适用范围广：水地源热泵机组适用于各种建筑类型，包括住宅、商业、工业等。
水地源热泵机组是一种高效、节能、环保的空调设备，具有广阔
的应用前景。

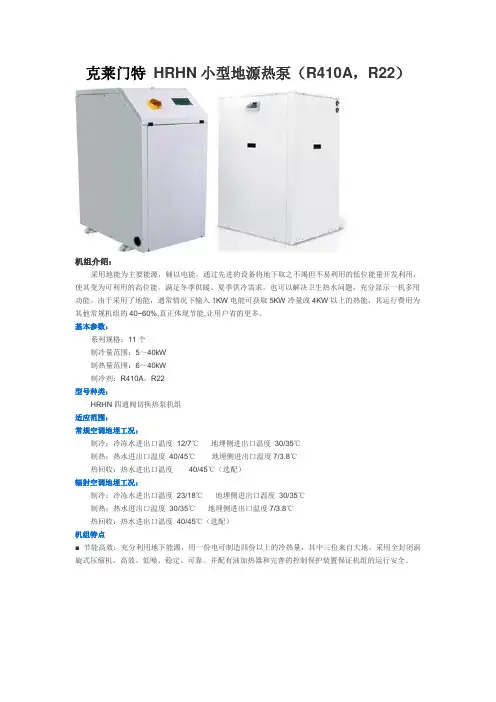

克莱门特 HRHN小型地源热泵
克莱门特HRHN小型地源热泵（R410A，R22）机组介绍：采用地能为主要能源，辅以电能，通过先进的设备将地下取之不竭但不易利用的低位能量开发利用，使其变为可利用的高位能。
满足冬季供暖、夏季供冷需求，也可以解决卫生热水问题，充分显示一机多用功能。
由于采用了地能，通常情况下输入1KW电能可获取5KW冷量或4KW以上的热能，其运行费用为其他常规机组的40~60%,真正体现节能,让用户省的更多。
基本参数：系列规格：11个制冷量范围：5～40kW制热量范围：6～40kW制冷剂：R410A，R22型号种类：HRHN四通阀切换热泵机组适应范围：常规空调地埋工况：制冷：冷冻水进出口温度12/7℃地埋侧进出口温度30/35℃制热：热水进出口温度40/45℃地埋侧进出口温度7/3.8℃热回收：热水进出口温度40/45℃（选配）辐射空调地埋工况：制冷：冷冻水进出口温度23/18℃地埋侧进出口温度30/35℃制热：热水进出口温度30/35℃地埋侧进出口温度7/3.8℃热回收：热水进出口温度40/45℃（选配）机组特点■节能高效：充分利用地下能源，用一份电可制造四份以上的冷热量，其中三份来自大地。
采用全封闭涡旋式压缩机，高效、低噪、稳定、可靠。
并配有油加热器和完善的控制保护装置保证机组的运行安全。
■运行费用：运行费用仅为普通中央空调的1/2左右。
■环保概念：地下能源为再生能源，没有热污染，没有噪音污染，没有视觉污染，没有有害气体排放污染。
■高品质：不破坏建筑外观，室内可供新风，可加湿，舒适性好。
■独立设计：可实现分户计量功能。
■使用灵活：可同时实现供热、供冷不同功能要求，可设计成满足提供生活热水的功能要求。
■维护简单：系统简单，易于管理，故障点少，维修工作方便简单，维护费用低。
■寿命长：系统简捷，控制简单，运行可靠性好，使用寿命长。
■严格测试、性能保证：每个生产线都配有专业的测试装置，每台机组出厂前都严格遵照克莱门特全球标准生产及检测流程，保障机组可靠性和满足客户的严格要求。
地源热泵方案
地源热泵方案1. 简介地源热泵是一种利用地下热能进行供暖和制冷的能源系统。
它通过地下的稳定温度来转移热能，实现室内温度的调节。
地源热泵方案是在设计和搭建地源热泵系统时所遵循的一系列步骤和技术。
2. 系统组成2.1 热泵组件地源热泵系统由以下主要组件组成：•压缩机：用于提高地下热能的温度，使其能够用于供暖或制冷目的。
•蒸发器：用于从地下吸收热能。
•冷凝器：用于释放热能，实现供暖或制冷效果。
•膨胀阀：用于控制制冷剂的压力和流量。
•管道系统：用于循环制冷剂，将热能从地下带到室内或将室内热能排出到地下。
2.2 地热集热系统地热集热系统是地源热泵系统的重要组成部分，用于从地下获取热能。
常用的地热集热系统包括水井、水平地热回水管和垂直地热回水管。
•水井：通过钻探水井并将水抽入地热回水管，然后将其引入热泵系统。
•水平地热回水管：将一根或多根水管埋在地下，通过循环水来吸收地下的热能。
•垂直地热回水管：通过钻探垂直井，将地下的热能传输到地热回水管中。
2.3 系统控制地源热泵系统的控制系统确保系统运行效率和室内舒适度。
它包括温度传感器、风扇控制器、水泵控制器和制冷剂压力传感器等。
3. 设计步骤3.1 初步评估在设计地源热泵方案之前，需要进行初步评估来确定系统是否适用于特定场所。
评估包括考虑地下温度、地质条件、能源需求等。
3.2 热负荷计算进行热负荷计算以确定地源热泵系统的规模和性能。
该计算考虑房间的尺寸、绝缘效果、窗户和门的数量等因素。
3.3 地热集热系统设计根据地下温度和热负荷计算结果，设计合适的地热集热系统。
选择合适的地热回水管类型、数量和长度。
3.4 管道系统设计设计管道系统以实现热能的循环。
确定管道的直径、长度和布置方式。
3.5 控制系统设计设计系统控制系统以确保系统的正常运行。
确定传感器的位置、控制逻辑和报警系统设置。
4. 安装和调试安装地源热泵系统并进行调试。
包括地热集热系统的建设、管道系统的铺设和连接，以及控制系统的安装和调试。
