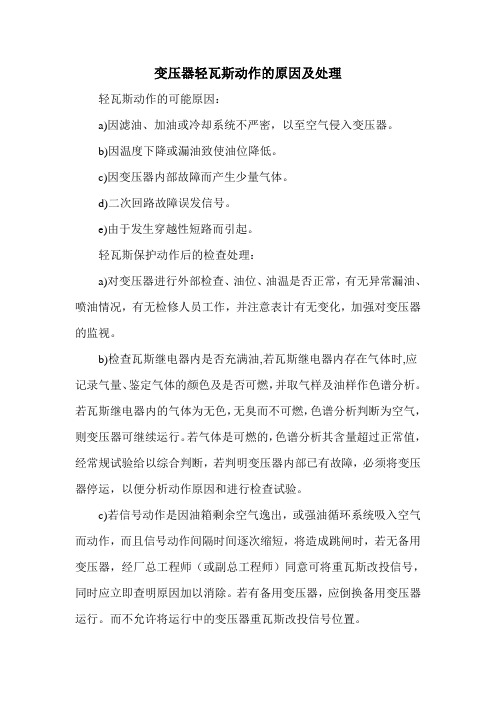

变压器轻瓦斯动作的原因及处理(正式)
变压器轻瓦斯动作的原因及处理
变压器轻瓦斯动作的原因及处理
轻瓦斯动作的可能原因：
a)因滤油、加油或冷却系统不严密，以至空气侵入变压器。
b)因温度下降或漏油致使油位降低。
c)因变压器内部故障而产生少量气体。
d)二次回路故障误发信号。
e)由于发生穿越性短路而引起。
轻瓦斯保护动作后的检查处理：
a)对变压器进行外部检查、油位、油温是否正常，有无异常漏油、喷油情况，有无检修人员工作，并注意表计有无变化，加强对变压器的监视。
b)检查瓦斯继电器内是否充满油,若瓦斯继电器内存在气体时,应记录气量、鉴定气体的颜色及是否可燃，并取气样及油样作色谱分析。
若瓦斯继电器内的气体为无色，无臭而不可燃，色谱分析判断为空气，则变压器可继续运行。
若气体是可燃的，色谱分析其含量超过正常值，经常规试验给以综合判断，若判明变压器内部已有故障，必须将变压器停运，以便分析动作原因和进行检查试验。
c)若信号动作是因油箱剩余空气逸出，或强油循环系统吸入空气而动作，而且信号动作间隔时间逐次缩短，将造成跳闸时，若无备用变压器，经厂总工程师（或副总工程师）同意可将重瓦斯改投信号，同时应立即查明原因加以消除。
若有备用变压器，应倒换备用变压器运行。
而不允许将运行中的变压器重瓦斯改投信号位置。
变压器轻瓦斯动作现象
变压器轻瓦斯动作现象
变压器轻瓦斯动作现象是指在变压器运行过程中，由于各种原因导致绕组中产生气体，并在绕组中积聚，使绕组内部压力升高，最终导致绕组失效的现象。
变压器轻瓦斯动作现象常见的原因包括：
1. 绕组材料或涂层中的潮气、潮湿包覆层的挥发物等被加热后产生气体；
2. 绕组中的绝缘材料、胶粘剂等产生气体；
3. 绕组中的固体绝缘材料老化、分解产生气体；
4. 绕组中的液体绝缘材料分解产生气体；
5. 绕组中的油纸绝缘结构中的油分解产生气体。
轻瓦斯动作现象可能导致的问题包括：
1. 产生气体导致绕组内部压力升高，加剧了局部放电活动的发展；
2. 高压气体可导致绕组击穿或局部放电活动引发闪络；
3. 绕组内气体灼烧引发绕组短路。
为了解决变压器轻瓦斯动作现象，可以采取以下措施：
1. 优化变压器绝缘结构，采用合适的绝缘材料和工艺，减少气体生成；
2. 保证变压器内部环境干燥，防止潮气、湿度及污染物进入绕组；
3. 加强绕组的冷却和通风，降低绕组温度；
4. 定期进行绝缘油的检测和维护，及时排除变压器内部积聚的气体和杂质。
变压器轻瓦斯动作现象
变压器轻瓦斯动作现象1. 引言变压器是电力系统中常见的电气设备，用于升降电压以便输电和分配电能。
然而，在变压器运行过程中，会出现一种被称为轻瓦斯动作的现象。
本文将介绍变压器轻瓦斯动作的定义、原因、影响以及相应的解决方法。
2. 轻瓦斯动作的定义轻瓦斯动作是指变压器油中的气体在变压器运行过程中产生的一种现象。
当变压器运行时，由于油中存在一定量的气体，当电压或负荷发生变化时，油中的气体会释放出来，形成气泡。
这些气泡会在油中形成空化现象，从而引起轻微的瓦斯动作。
3. 轻瓦斯动作的原因轻瓦斯动作的产生主要与以下几个因素有关：3.1 油中气体的存在变压器油中存在一定量的气体，主要来自于油中的溶解气体、水分解产生的气体以及油中杂质的挥发。
这些气体在变压器运行过程中会逐渐释放出来，形成气泡。
3.2 电压或负荷的变化当变压器的电压或负荷发生变化时，会引起变压器内部的温度和压力的变化。
这种变化会导致油中的气体释放出来，形成气泡。
3.3 油中的杂质变压器油中可能存在一些杂质，如水分、氧化产物等。
这些杂质在变压器运行过程中会引起油中气体的产生，从而导致轻瓦斯动作的发生。
4. 轻瓦斯动作的影响轻瓦斯动作可能会对变压器的正常运行产生一定的影响，主要包括以下几个方面：4.1 油的电气性能下降轻瓦斯动作会导致变压器油中的气体释放出来，从而使油的电气性能下降。
这会影响变压器的绝缘性能，增加电弧击穿的风险。
4.2 油的冷却性能下降轻瓦斯动作会导致油中的气泡形成空化现象，从而影响油的冷却性能。
这会使变压器的温度升高，降低变压器的工作效率。
4.3 声音和振动轻瓦斯动作会产生气泡，在变压器内部形成空化现象。
这些气泡会引起油中的涡流和机械振动，从而产生一定的声音和振动。
5. 轻瓦斯动作的解决方法为了解决轻瓦斯动作问题，可以采取以下几种方法：5.1 油中气体的处理可以通过对变压器油中的气体进行处理来减少轻瓦斯动作的发生。
常见的处理方法包括真空抽油、油浸干燥等。
浅议变压器轻瓦斯频繁动作原因分析与应对措施
浅议变压器轻瓦斯频繁动作原因分析与应对措施摘要：通过对一台整流变压器频繁出现轻瓦斯动作的现象，深入分析产生原因，并提出处理意见，从而提高对瓦斯保护的认识，取得了较好的效果。
关键词：变压器瓦斯保护分析处理1、前言瓦斯保护是变压器内部故障的主保护之一，其主要元件为瓦斯继电器，它安装在油箱与油枕的连接导管中。
当变压器油中产生或析出较多的气体时，因气体比油轻而向上移动，在流经瓦斯继电器时，因其两端的管径较小，因此气体向上移动而聚集在其顶部，当储集的气体量达到300ml时，轻瓦斯接点动作发出报警信号。
当瓦斯继电器内的油流速度大于1.0m/s时，重瓦斯保护接点闭合，立即切除变压器各侧开关，以防事故扩大。
瓦斯继电器能反应油位下降和油箱内的绝缘击穿、铁芯、绕组等受潮发热或放电故障，且动作灵敏迅速，结构简单，维护方便而得到广泛的应用。
按变压器运行规程要求，当瓦斯继电器动作时，应立即采集瓦斯气体和油样进行色谱分析，查明原因，以便确保变压器的安全运行。
2、轻瓦斯保护动作的原因变压器正常运行时，瓦斯继电器内部充满变压器油，装置有电接点的挡板自然垂直，接点断开。
当集气室上部出现300ml以上的气体时，由于上部气体和下部变压器油的密度相差很大，挡板转动，轻瓦斯保护接点闭合，发出报警信号。
油中气体的产生有两种途径。
一为变压器内部存在较大能量的故障，使故障区域的变压器油裂解，产生氢、低分子烃、一氧化碳和二氧化碳等组分。
二为油中含有过饱和的空气，如在潜油泵运行时，因密封性不好将外界空气吸入。
3、故障的分析与查找为了找出轻瓦斯频繁动作的原因，进入现场后，先对变压器的运行状态和出现异常以来的运行负荷，冷却器投入情况和油温等作全面了解，而后在变压器停运状态下进行现场的外观检查，油中气体分析和电气试验。
3.1运行、检修情况调查据厂方告知，4号整流变于9月20日开始出现轻瓦斯动作信号，为此我们对该变压器近期检修情况及9月15日以来的负荷，冷却器、潜油泵投运情况，油温、温升和低压侧线路的运行情况：本台整流变近期无超负荷运行，运行油温也不高，近段时间都在40℃左右；低压侧线路也无故障跳闸记录。
变压器轻瓦斯动作原因及处理过程
变压器轻瓦斯动作原因及处理过程
有关变压器轻瓦斯动作原因及处理过程，变压器轻瓦斯动作的原因，主要包括空气进入变压器，油面低于气体继电器轻瓦斯浮筒以下，变压器发生穿越性短路故障，变压器轻瓦斯故障的检查与处理方法。
变压器轻瓦斯动作的原因：
(1)因滤油、加油或冷却系统不严密以至空气进入变压器；
(2)因温度下降或漏油致使油面低于气体继电器轻瓦斯浮筒以下；
(3)变压器故障产生少量气体；
(4)变压器发生穿越性短路故障。
在穿越性故障电流作用下，油隙间的油流速度加快，当油隙内和绕组外侧产生的压力差变化大时，气体继电器就可能误动作。
穿越性故障电流使绕组动作发热，当故障电流倍数很大时，绕组温度上升很快，使油的体积膨胀，造成气体继电器误动作。
(5)气体继电器或二次回路故障。
以上所述因素均可能引起瓦斯保护信号动作。
轻瓦斯信号出现后，应立即对变压器进行全面检查，分析原因，及时处理。
（1）油枕中的油位、油色是否正常。
（2）瓦斯继电器内是否有气体。
（3）变压器本体及强油系统有无漏油现象。
（4）变压器负荷、电流、温度是否在允许范围内。
（5）变压器声音是否正常。
（6）变压器是否经检修后投入运行、运行中补油、更换再生器硅胶等。
（7）取出瓦斯继电器的气体，确定是否是可燃气体，必要时做色谱分析或抽取油样化验分析。
注意：处理过程中，当轻瓦斯保护动作时间间隔越来越短时，应立即倒换至备用变压器，将该变压器退出运行。
变压器在冲击合闸过程中轻瓦斯保护动作原因分析及处理
• 196•保护变压器主要是通过油性物质并将其更改为变压器来实现的，这种保护状态称为轻瓦斯保护。
根据中国操作法规，容量超过320 kVA 的用户和家庭用户在变压器上安装气体安全装置都需要1000 kVA ，目的是检测气体保护动作的变化以检测和消除气体故障，还可以保护变压器的正常运行。
防止变压器影响设备或用户的错误，对于电荧光粉的安全性是有效的。
因此，员工不仅必须及时发现违规情况以发现并纠正预期的违规情况，而且还必须根据轻瓦斯保护动作的变化评估违规情况。
1 瓦斯保护的组成以及工作原理完整的瓦斯保护套件需要行程环、报警继电器和电路部分中的继电器的气环中间电路，继电器和保护组件的组合可提供一定程度的保护。
对变压器气体的防护可分为针对轻瓦斯安全故障和重气体的不同防护等级。
轻瓦斯保护动作表示安全系统会根据错误的类型发出警报，但不会执行任何操作。
但是，如果故障更加严重，则通常会怀疑有重气，会发出误报，影响安全运行。
当变压器正常工作时，会记录充满油性材料的油的峰值以进行保护，并且浮在表面的汞节点会被切断并包含脉轮滴，该汞节点也处于打开状态。
如果内部故障变压器无法正常工作，则轻瓦斯保护系统将工作，使得气体进入变压器。
如果有气体，它会在表面缓慢堆积，并使内部压力增加变压器倍。
这样会导致油位较低，并且由于其低浮力，会触及垫圈的开口点，并降低直到发出安全信号。
但是，如果故障变压器更加严重并且有更多的气体被吸入，会导致内部油料的流速越高，如1.0 m/s 或1.4 m/s 的流速。
调节后的电阻使磁体移向弹簧加载的触点，通过该触点闭合轻瓦斯开关，并最终调整气体重量保护电路。
如果报告了故障，则会采取措施来确保变压器的安全运行。
2 瓦斯保护动作原因2.1 变压器内部故障变压器中严重的内部故障将不可避免地导致产生强气体，内部压力变压器迅速增加，并且流到油垫的内部油流量增加。
当流量达到设定值时，将直接触发继电器，并纠正错误。
如果继电器中累积的气体超过30 ml ，将作用在轻瓦斯上，而不会仅引起警报和信号。
变压器瓦斯保护的原理及处理
变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理：轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
2、重瓦斯动作原理：重瓦斯是由于变压器内部发生严重故障时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，跳闸回路接通断路器跳闸。
变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即：直流+ →KG →KS →XE →KOM →直流-，起动KOM。
直流+ →KOM →QF1 →YT →直流-，跳开断路器QF1。
直流+ →KOM →QF2 →YT →直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。
二、处理方法1、运行中变压器轻瓦斯动作后处理：1）汇报值长，联系检修人员，加强运行监视。
2）立即对变压器进行外部检查：是否漏油，油位是否过低，油温、绕组温度是否升高，变压器是否过负荷，变压器运行声音是否异常，保护装置或二次回路是否有故障，瓦斯继电器是否有气体并判断气量和颜色。
3）若瓦斯继电器内有气体，记录气量并鉴定颜色是否可燃，取样气样和油样色谱分析。
4）若色谱分析判断为空气，则变压器仍可运行；若气体为可燃的，说明变压器故障，必须停止运行；若气体不可燃，但不是空气，进行严密监视，如色谱分析超过正常值，经判断变压器故障，则停止运行。
变压器瓦斯保护动作原因与对策(正式)
编订：__________________审核：__________________单位：__________________变压器瓦斯保护动作原因与对策(正式)Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-1242-62 变压器瓦斯保护动作原因与对策(正式)使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
按规定，对于1000kVA以上的户外变压器及320kVA以上的户内变压器应装设瓦斯保护作为变压器的主保护。
瓦斯保护具有动作快、灵敏度高、结构简单，能反映变压器油箱内部各种类型的故障，特别是当绕组短路匝数很少时，故障循环电流很大，可能造成严重过热，但外部电流变化很小，各种反映电流的保护难以动作，瓦斯保护对这种故障具有特殊优越性。
1使用安全措施长期以来，瓦斯保护正确动作率低于变压器其他保护装置的平均水平，为提高瓦斯保护的安全可靠性，除改进瓦斯继电器的结构以外，需要执行以下安全技术措施。
变压器应有1%～1.5%的坡度。
通往继电器的油管应有２%～４%的坡度，油枕处较高，使气体易流入瓦斯继电器瓦斯继电器的引出线应采用防油线或塑料线，经过中间接线盒，通过端子排和电缆连接，电缆和引出线应分别连接在接线盒内端子排的两侧，引出线从端子排下方接入电缆从端子排上方引出，这样接线是为了避免由于油的毛细管现象引起对电缆的腐蚀。
此外还应注意，引线排列要使重瓦斯接点和直流电源正极隔开，中间端子盒不要安置在油管和油枕下面，以防油管和油枕漏油渗入端子盒。
一起750kV主变压器轻瓦斯动作故障的处理及原因分析
一起750kV主变压器轻瓦斯动作故障的处理及原因分析摘要：本文通过一起750kV主变压器轻瓦斯动作故障的处理过程，对瓦斯继电器中产生气体的原因进行了分析，并对主变压器后期维护提出一些建议。
关键词：变压器瓦斯继电器轻瓦斯动作取气盒前言大型电力变压器是电力系统中的最重要的电气设备之一。
它的主要作用就是将不同电压等级的输电线路和设备连接成为一个整体，组成大型电力系统网络的一部分。
在电力系统中，变压器广泛地用来升高和降低电压，升压变压器把发电机电压升高到电网的系统电压，从而把强大的电力通过超高压输电线路送往数百公里以外的负荷中心，以减少输电线路的电流，降低输电线路上的电力损耗。
当变压器的主保护瓦斯继电器中出现气体将会导致瓦斯继电器轻瓦斯动作，如不及时处理，将可能导致瓦斯继电器重瓦斯动作，造成主变压器跳闸，对设备的安全稳定运行将带来不可逆转的破坏。
本文通过对一起750千伏主变压器轻瓦斯动作故障的处理过程，分析了主变压器轻瓦斯动作的原因，并对750千伏主变压器的后期维护提出了一些建议。
一、故障发生经过2016年06月11日00时23分，新疆某750千伏变电站后台报：“2号主变压器本体轻瓦斯告警动作。
”现场检查2号主变压器C相瓦斯继电器上窗口有大约300ml的气体。
变压器油面温度、绕组温度约为37度左右，与A、B相对比无异常。
油枕油位刻度为7。
高压套管油位为10点钟方向，中压套管油位为10点钟方向，低压套管上观察窗无油位显示，下观察窗满油位。
变压器温度与各油位值与前期数据对比无异常。
现场瓦斯继电器中有气体，上浮球随之液面下降后告警，告警正确。
油位、油温检查，套管及本体红外测温查对比无异常。
2号主变压器C相瓦斯继电器动作信号，测量保护屏处轻瓦斯接点为正电位，保护动作正确。
对设备本体下部、上部分别取油样进行色谱分析，特征气体无变化，与历史数据对比无明显变化。
并将瓦斯继电器内气样收集至集气盒内，取气样进行了色谱分析，色谱分析结果无异常，未发现特征气体有明显变化。
变压器轻瓦斯保护动作的处理方法探析
变压器轻瓦斯保护动作的处理方法探析摘要：文章对变压器轻瓦斯保护动作的原因进行了分析，通过对变压器的外部检查与取气分析来确定故障性质，从而采取相应的的处理方法，以供电气运行人员参考。
关键词：变压器轻瓦斯保护故障处理引言瓦斯保护是变压器的主保护，它能反映变压器内部发生的各种各种。
变压器内部发生故障，一般是由较轻微故障逐步发展为较严重故障的。
所以，大部分情况是先报出轻瓦斯动作信号，然后发展到重瓦斯动作跳闸。
轻瓦斯保护动作报出信号不一定都是变压器内部有故障。
所以，处理时的重点应该是正确判断原因。
若把内部故障当作进入空气去处理，会使变压器损坏程度加重。
1.轻瓦斯保护动作原因导致轻瓦斯保护动作的原因有很多，总结起来大致有以下几个方面：①变压器内部有较轻微的故障，产生气体；②变压器内部进入空气；③外部发生穿越性短路故障；④油位严重降低至气体继电器以下，使浮筒式气体继电器动作；⑤直流多点接地、二次回路短路；⑥受强烈振动影响；⑦气体继电器本身问题，例如，轻瓦斯浮子进油、继电器机构失灵、干簧管触点引出线因油污垢长时间侵蚀、绝缘降低。
2.处理方法变压器报出轻微瓦斯信号，应汇报调度和有关上级，对变压器做外部检查，然后取气分析。
根据检查和取气分析结果，采取相应的措施。
2.1 对变压器进行外部检查进行外部检查前，应先检查记录保护动作信号。
外部检查的内容主要有：2.1.1 检查变压器负荷情况，直流系统绝缘情况，变压器有无气体保护动作信号，气体设备有无保护动作信号。
如果同时有变压器压力释放保护动作，那么属于内部问题的可能性就非常大。
2.1.2 检查变压器的油位、油色是否正常。
如果变压器油色异常，可能是内部有问题。
如果看不到油面，气体继电器内也没有充满油，则可能是油位低于气体继电器而误动。
2.1.3 检查变压器声音有无异常。
变压器如果有噪声，属于内部故障。
在没有较大噪声时，可以用一根木棒顶在油箱上，另一端贴在耳边细听，内部若有不均匀的噪声，或“吱吱”放电闪络声，或有“叮当”等异声，则说明内部有问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编订：__________________
单位：__________________
时间：__________________
变压器轻瓦斯动作的原因及处理(正式)
Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-9792-44 变压器轻瓦斯动作的原因及处理(正
式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
轻瓦斯动作的可能原因：
a)因滤油、加油或冷却系统不严密，以至空气侵入变压器。
b)因温度下降或漏油致使油位降低。
c)因变压器内部故障而产生少量气体。
d)二次回路故障误发信号。
e)由于发生穿越性短路而引起。
轻瓦斯保护动作后的检查处理：
a)对变压器进行外部检查、油位、油温是否正常，有无异常漏油、喷油情况，有无检修人员工作，并注意表计有无变化，加强对变压器的监视。
b)检查瓦斯继电器内是否充满油,若瓦斯继电器内存在气体时,应记录气量、鉴定气体的颜色及是否可
燃，并取气样及油样作色谱分析。
若瓦斯继电器内的气体为无色，无臭而不可燃，色谱分析判断为空气，则变压器可继续运行。
若气体是可燃的，色谱分析其含量超过正常值，经常规试验给以综合判断，若判明变压器内部已有故障，必须将变压器停运，以便分析动作原因和进行检查试验。
c)若信号动作是因油箱剩余空气逸出，或强油循环系统吸入空气而动作，而且信号动作间隔时间逐次缩短，将造成跳闸时，若无备用变压器，经厂总工程师（或副总工程师）同意可将重瓦斯改投信号，同时应立即查明原因加以消除。
若有备用变压器，应倒换备用变压器运行。
而不允许将运行中的变压器重瓦斯改投信号位置。
