油田配电网无功优化补偿和负荷预测的分析
配电网无功补偿优化设计
配电网无功补偿优化设计摘要本文通过结合电能损失费用以及新增的年值无功率设备补偿费用之和作为最小优化目标来构建相应的数学模型。
同时以新型的三种负荷方式来代替当前10kV配电网运行过程中的实际运行方式。
并选择使用粒子群算法对现阶段应用的无功补偿方式进行相应的优化和设计。
这样就避免了在配电网在运行过程中只考虑其中一种负荷而造成的误差过大现象。
而且在其计算方法之上，选择使用改进粒子群算法来对补偿点进行确定，从而有效的提升了优化的精确度。
文章以某一地区的配电网工程为例，对配电网运行过程中的无功补偿优化技术进行详细的探究与讨论。
关键词无功补偿；电力负荷；配电网络；优化设计；目标函数电力系统运行过程中的无功平衡是确保其自身系统中的电能质量以及功能损耗还有系统稳定运行的前提条件。
而无功功率补偿则是实现当前配电网运行过程中无功功率平衡的有效途径。
在我国一些地区，所使用的配电网络以10KV配电网居多，配电变压器大都是无人值守式的变压器。
现阶段能够自动实现投切的补偿装置相对较小，而且价格较高，多以固定投入形式存在。
无法随着负荷的变化而改变。
因此为了能够实最优的补偿效果，且在运行过程中不向主网倒送一些无功功率，怎样去选择合适的功率补偿点以及无功功率补偿就变得十分重要了。
1配电网无功补偿的数学模型应该说，无功率补偿装置其相应的经济指标应该需要考虑补偿后系统所呈现出的年电能损失费用以及新增的补偿装置所耗费的投资费用。
因此为了进一步考虑资金所带来的时间价值，使用等年值法将当前补偿设备所耗费的投资费用折算到每一年之中，就折合之后所产生的投资费用同年电能所损失的费用之和作目标函数，即：Fmin=K其中公式中V作为贴现率；而n则被视作设备的使用年限；K则被看作是系统电价；此外k主要代表最大、最小以及一般等三种负荷运行方式。
另外K=1，2，3；Plk则视作k负荷方式之下所呈现出的网损；tk则代表着k负荷之下的实际年运行时间；nc、Qci还有Cci则代表着新增电容器组运作中的节点数以及新增容量还有相应的投资费用系数。
浅谈10kV配电网的无功优化补偿
【tips】本文由李雪梅老师精心收编，值得借鉴。
此处文字能够改正。
浅谈10kV配电网的无功优化赔偿功率因数和无功功率赔偿的基本观点功率因数：电网中的电气设施和电动机、变压器等属于既有电感又有电阻的电感性负载，电感性负载的电压和电流的相量间存在着一个相位差，相位角的余弦COSφ即是功率因数，它是有功功率与视在功率之比即COSφ=P/S.功率因数是反应电力用户用电设施合理使用情况、电能利用程度及用电管理水平的一个重要技术指标。
无功功率赔偿：把拥有容性功率的装置与感性负荷联接在同一电路，当容性装置开释能量时，感性负荷汲取能量，而感性负荷开释能量时，容性装置汲取能量，能量在互相变换，感性负荷所汲取的无功功率可由容性装置输出的无功功率中获得赔偿。
无功赔偿的目的与成效赔偿无功功率，提升功率因数在电网运转中，因大批非线性负载的运转，除了要耗费有功功率外，还要耗费必定的无功功率。
负荷电流在经过线路、变压器时将会产生功率与电能消耗，由电能消耗公式可知，当线路或变压器输送的有功功率和电压不变时，线损与功率因数的平方成反比。
功率因数越低电网所需无功就越多，线损就越大。
所以，在受电端安装无功赔偿装置，可减少负荷的无功功率消耗，提升功率因数，降低线消耗。
提升设施的供电能力由P=S.COSφ能够看出，当设施的视在功率S一准时，假如功率因数COSφ提升，上式中的P也随之增大，电气设施的有功卖力也就提升了。
降低电网中的功率消耗和电能损失由公式I=P/（3.U.COSφ）可知当有功功率P为定值时，负荷电流I与COSφ成反比，安装无功赔偿装置后，功率因数提升，使线路中的电流减小，进而使功率消耗降低：ΔP=I2R 降低电网中的功率消耗是安装无功赔偿设施的主要目的。
改良电压质量在线路中电压损失ΔU的计算公式以下：式中：ΔU线路中的电压损失kVP有功功率MWQ无功功率MvarUe额定电压KVR线路总电阻ΩXL线路感抗Ω由上式可见，当线路中的无功功率Q减少此后，电压损失ΔU也就减少了。
配电网无功补偿优化规划的论文
配电网无功补偿优化规划的论文•相关推荐配电网无功补偿优化规划的论文摘要：将目标函数确定为节点电压质量、无功补偿设备投资以及配电网电能损耗等，将配电网无功规划优化数学模型在最大负荷运行的方式下建立起来。
针对配电网具有较多的待补偿节点和分支的特点，将一种具有最小无功电流损耗的算法提了出来，从而对补偿电容器的位置和个数进行优化，然后以此为基础与改进的遗传算法结合起来，使无功规划优化的效率和精度得到进一步的提升。
关键词：遗传算法；无功规划优化；配电网并联电容器组是主要的配电网无功补偿设备，将电容器组的安装容量安装位置以及补偿点的个数科学合理地确定下来，可以确保实现提升电压质量和降低网损的目的。
配电系统具有较大的负荷分散性，再加上具有较多的带补偿点和较长的供电半径，因此在无功配置方面具有较为独特的地方。
为此，本文分析并介绍了基于遗传算法的配电网无功补偿优化规划。
1 配电网无功补偿优化方法概述配电网无功补偿的灵敏度分析法可以将几个具有较高灵敏度的节点选择出来作为待补偿点，从而使解空间得以减小，然而该方法在实际上往往是同1条支路相邻的几个节点具有较高的灵敏度，而且一般只有一个节点在这几个节点中属于真正的高灵敏度的节点，该节点也会影响到其他节点的灵敏度。
与此同时，灵敏度分析法又很难将补偿点的个数确定下来。
如果以节点无功裕度值大小为根据将补偿点确定下来，这种方法也存在着很难将补偿点个数确定下来的问题。
也有采用N点分散补偿的方法，这种方法利用等面积判据以及等长度判据为根据将补偿点的容量和个数等确定下来，然而这种方法需要保证负荷数据的精确性，从而对各负荷点峰值无功电流进行计算，但是配电网一般都具有实时数据不足的问题，因此在具体实施的时候这种方法存在着较大的困难。
为此，在本次研究中将无功电流损耗最小的算法提了出来，这种方法可以将补偿点补偿容量、补偿点的个数和位置等确定下来，这样就能够使解空间的维数得以有效减少，随后再通过对改进的遗传算法的利用就能够将无功规划优化的解得出[1]。

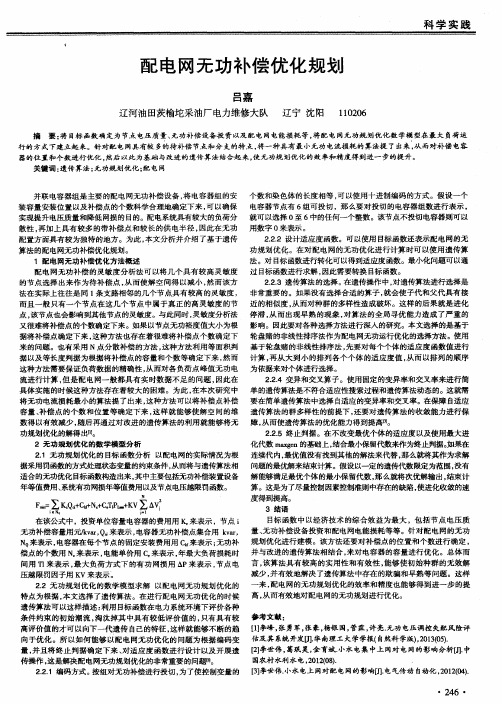

配电网无功补偿优化规划
实 现提 升 电压质 量 和降低 网损 的 目的。配 电系 统具有 较 大 的负荷 分 就可 以选 择 ０至 ６中的任 何 一个整 数 。该节 点不 投切 电容 器则 可 以 散性 ， 再 加 上具 有 较 多 的 带补 偿 点 和较 长 的供 电 半径 ， 因此 在 无 功 用数 字 ０ 来 表示 。 配 置 方面具 有 较 为独 特 的地 方 。为此 ， 本 文分 析 并 介绍 了基 于遗 传 ２ ． ２ ． ２ 设计 适应 度 函数 。 可 以使用 目标 函数还 表示 配 电 网的无 算 法 的配 电 网无 功 补偿 优化 规划 。 １配 电 网无功 补偿 优化 方法 概 述 配 电 网无 功 补偿 的灵 敏 度 分析 法 可 以将几 个 具 有 较 高灵 敏度 的节 点 选择 出来 作 为 待补 偿 点 ， 从 而 使 解空 间得 以减小 ， 然而 该 方 法在 实 际上 往往 是 同 １ 条支 路相 邻 的几 个节 点具 有较 高 的 灵敏 度 ， 而且一般只有一个节点在这几个节点中属于真正的高灵敏度的节 点， 该 节 点也会 影 响 到其 他 节点 的灵 敏度 。与此 同时 ， 灵敏 度分 析法 又很 难将 补 偿点 的个 数确 定下来 。如果 以节 点无 功裕 度值 大小 为根
行 的方 式下 建立起 来。针对 配 电 网具有较 多的待补 偿 节点 和 分 支的特 点 ， 将 一种 具有 最 小无 功 电流损 耗 的 算法提 了 出来 ， 从 而 对补偿 电容
器 的位 置和 个数进 行优 化 ， 然后 以此 为 基础 与改进 的 遗传 算 法结合起 来 ， 使 无功规 划优 化 的效 率和精 度 得到进 一 步的提 升 。
科 学 实 践
配 电 网无 功 补偿 优化 规 划
吕嘉
油区电动机无功功率补偿分析
２ 无 功功率 的 影响
在油 田用 电方面 ，存在着低 效率 、低 负载率 、低 功率因数 的 “ 一 ＿ 低”现象 ，造成大量的电能浪费。油 田广泛使用的抽油机 、电潜泵等 ， 绝大部分用异步 电动机拖动。相 当多的电动机处于轻载运行 ，使电机的 效率功率 因数者 低 。无功功率的影响主要 由以下几个方面 ： 艮
２． 减 少 供 电 能 力 ２
０ ． ８ １ ５ ６
０ １ ０ ． ． ５ ４ ４０ Ｉ ６ ０ ８ ０
由表 ｌ 可见 ，功率因数从ｎ８ ． 到０ ４，损耗 （Ａ ＇ 增加 了５２倍。 Ｔ） ． ４ 由于功率 因数降低使 电流增大 ，线路压降增大电源供 给电机 的端 电 压变小。由于电机 的电磁转距与加在其两端的电压平方成 正比。所 以电 机 电磁转距 变小带负载能力降低 。要输送 同样数量的有 功功率 ，要求系 统 中的变压器 、导线等设备的容量增加 。若设备的容量仍保持不变 ，则 只 有 降低 供 电 容量 。
在 电网正 常运 行情况下 ，电动机 和电容器 的端 电压均为 电网电压 当开关突然断开时 ，电动机因惯性作用继续旋转并从补偿电容取 得励磁 电流而呈感应发 电机方式 运行。从 图ｌ 可以看到 ，如果补偿 电容 量选为 时线 ｌ 和直线２ 的交点为Ａ ，即枉 自励磁状 态下 ，电动机的端 点 电压最 大值不会超过其标称电压。但是 ，如果补偿电容量选为 Ｇ 时 ， 线 １ 的交点则 为Ｂ ，这时 电动机的端 电压将高 出电机的标称电压。 与２ 点
这是为 了防止电动机控制开关突然断开时 ，由于补偿 电容对电动机 产生 自励磁现象而使 电机出现过电压。
１ 概 述 电力系统中的电气设备 ，都有电感 和电容存在 。所谓无功功率 ， 是 指为了维持 电源与用电设备 的电感和电容之间进行 电磁能量交换所需要 的功率。因此 ，只要电力 系统 已经形成 ，该能量是不可避免的。无功 电 源如同有功 电源一样 ，是保证 电力系统 、电能质量 、降低网络损耗 以及 安全稳定运行所不可缺少 的部分 。在电力系统 中，无功要保持平衡 ，否 则将会使系统电压下降 。严重时 ，会导致设备损坏 ，系统解列 。此外 ， 电网的功率因数 和电压降低 ，使电气设备得不到充分利 用 ， 促使 网络传 输能力下降 ，损耗增加 。因此 ，解 决好无功补偿问题 ，对降损节能有着 极 为 重要 的意 义 。

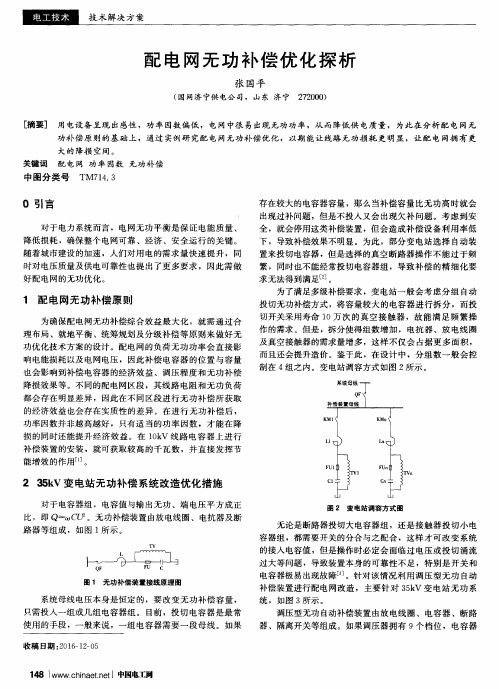

配电网无功补偿优化探析
调压型无功 自动补偿装置 由放 电线圈 、电容器 、断路 器 、隔离开关等组成 。如果调压器拥有 ９ 个档位 ，电容器
１ 柏 １ ｗ ｗｗ． ｃ ｈ ｉ ｎ ａ ｅ ｔ ． ｎ ｅ ｔ ｌ 中国电工网
技 术 解 决方案
组 补偿容量用 Ｑ 表示 ，那么输 出电容 Ｑ ｃ 一（ 【 ， ／ １ ０ ） 。 。 假 如每个档的调节 电压为 ０ ． ０ ５ ，那么具体的输 出容量 数据
电容 器 极 易 出现 故 障［ ３ ］ 。针 对该 情 况 利 用 调 压 型 无 功 自动 补偿 装 置进 行 配 电 网 改 造 ，主要 针 对 ３ ５ ｋ Ｖ 变 电站 无 功 系 统 ，如 图 ３ 所示 。
系统 母 线 电 压本 身 是恒 定 的 ，要 改 变 无 功 补 偿 容 量 ， 只需 投 入一 组 或 几组 电容器 组 。 目前 ，投 切 电容 器 是 最 常 使 用 的 手段 ，一 般来 说 ，一 组 电容 器 需 要 一 段 母 线 。如 果
都 会 存 在 明显 差 异 ，因此 在不 同 区段 进 行 无 功 补 偿 所 获 取
的经济效 益也会存在实质性 的差异 。在进行无功补偿后 ，
功 率 因数 并 非 越 高越 好 ，只有 适 当 的功 率 因数 ，才 能 在 降 损 的 同时还 能 提 升 经 济 效 益 。 在 １ Ｏ ｋ Ｖ 线 路 电容 器 上进 行 补 偿 装 置 的安 装 ，就 可 获取 较 高 的千 瓦 数 ，并 直 接 发 挥 节 能 增 效 的作 用 Ｅ ｌ ？ 。
技 术解 决方 案
配 电 网 无 功 补 偿 优 化 探 析
张 国平
（ 国 网 济 宁 供 电公 司 ， 山 东 济 宁 ２ ７ ２ ０ ０ ０ ）
10kv配网输电线路无功优化补偿分析
10kv配网输电线路无功优化补偿分析一无功补偿的基本原理无功功率：它是交流电网系统的根本特征。
当电网提供具有感抗负载的时候，则必须供给两种功率：有功功率与无功功率。
其中有功功率是把电能转换其他形式能量，如热能，机械能，光能等；无功功率则是应用在电路内电场和磁场，并在带有感抗的设备中建立及维持磁场。
例如，电能转换为机械能时，使电动机中具有一定的旋转磁场来驱动转子转动；传送电能时则是在变压器中建立交变磁场。
因此，无功功率有着非常大的作用，只是因为在交变磁场中，一个完整周期中吸收和释放的能量相抵消，结果是能量没有消耗，这种功率称为感性无功功率，然而如果在一个周期内上半周充电与下半周放电的功率相等，则称为容性无功功率。
二. 配电系统的无功补偿方案合理地选择无功补偿点以及确定补偿容量，能有效维持系统电压水平，提高系统电压的稳定性，从而避免了大量无功远距离传输，降低了有功电网损耗，减少了发电费用。
但是长期以来由于我国的配电网无功缺乏，尤其造成的有功电网损耗相当大，所以无功功率补偿是在降损的措施中投资较少且回报高方案。
一般配电网的无功补偿方式有：变电站集中补偿方式、配电变低压集中补偿方式、配电线路补偿方式以及用户终端分散补偿方式。
2.1 变电站集中补偿方式对于输电网的无功平衡，一般变电站进行集中补偿，其装置包括静止补偿器、同步调相机、并联电容器等，目的是改善输电网功率因数、提高终端变电所电压以及补偿主变无功损耗。
这些补偿装置是连接在变电站10kV母线上，来补偿负荷的无功功率。
所以管理容易、维护方便，然而这种补偿方式不能有效地降低10kV配电网的损耗。
为了实现变电站电压/无功的综合控制，一般采用的是并联电容器组与有载调压抽头协调调节，常用的有效方法是九区图法[1]。
然而大量实践证明实，投切地太频繁就会影响电容器的开关与分接头的使用寿命，并使运行维护工作量增大，所以要在实际应用中限制抽头的调节以及电容器组的操作次数。
电网中无功补偿与优化
电网中无功补偿与优化随着我国国民经济快速发展，人民生活水平的提高，人们对电力的需求越来越大，同时对供电的可靠性和质量提出了更高的要求。
电网系统中的设备和用电户，除了要消耗有功功率外，还要消耗无功功率。
所谓无功，就是为了维持电源与用电设备的电感、电容之间磁场和电场振荡所需要的能量，在电力系统中，这种能量是不可缺少的。
保持电力系统中无功功率的平衡，是保证电力系统电能质量、电压质量、降低网损耗以及系统安全稳定运行的必要条件，无功功率补偿是实现电网无功平衡的重要措施。
目前我国电网特别是低压配电网，普通存在功率因数偏低的特点，通过无功补偿提高功率因数，可以降低网损，提高发、供、用电设备的利用率，改善电压质量，增强电力系统可靠性。
目前，已开发出高智能化、高集成化的新型全自动无功补偿装置，能够自动测量、计算配电系统的各种运行参数，自动控制电容器组的投切，补偿系统的无功功率，达到提高功率因数、降低网损、提高电压和电能质量、提高设备利用率的目的。
一、无功补偿主要设备无功补偿设备主要由：电力电容器、控制器、复合开关、空气开关、快速熔断器、指示灯等电器元件组成，补偿装置可安装在户外（电线杆上、地上或墙上）或户内，额定工作电压：380V/220V，设有：过压、欠压、相序、缺相、短路、过热、自诊断故障、空载、停电、雷击等保护措施，下面作简要说明。
1、电压保护：可设定电压的上限（400V-450V范围内任意设定）和下限（300V-370V范围内任意设定），当电网的实际电压超越上限或下限时，欠无功不投，已投的全部在60 秒内切除。
2、缺相保护：在发生缺相或中性线断线时欠无功不投，己投的全部在60秒内切除，开关自动报警。
3、短路保护：当补偿装置内部发生短路故障时，快速熔断器能可靠动作，切除故障。
4 、停电保护：断电后开关自动跳闸，所有统计数据及设置参数能自动保存，并有程序自恢复功能。
5、防雷保护：柜内安装避雷器。
6 、补偿方式：采用混合补偿方式，粗补细补及共补分补相结合，相同容量的电容器自动循环投切，先接通的先分断，后分断的后接通，根据补偿电容的总容量，合理分配共补及分补各组的容量和组数，其配置如下表所示：自动无功补偿装置的电容配置表7、投切功能：采用三相复合开关代替传统的交流接触器和可控硅等投切元件，投电容时，保证电压过零合闸；切电容时，保证电流过零分闸，因此可以避免由接触器控制引起的涌流、谐波及触点烧毁的现象，同时也可避免由可控硅控制带来的高温升和高能耗的问题。
对电力系统配电网与无功补偿的探讨思考
对电力系统配电网与无功补偿的探讨思考
电力系统是国民经济中最为重要的基础设施之一。
为了保障电力系统的稳定可靠运行，需要对其进行配电网设计和无功补偿。
配电网作为电力系统中最为重要的部分，具有非常
关键的地位，因此对其进行深入思考是非常必要的。
首先，我们需要认识到配电网的重要性。
配电网作为电力系统与用户之间的桥梁，负
责将高压电力输送到用户的用电设备处，并满足用户的电能需求。
配电网的质量和性能决
定了电力系统的稳定性和可靠性，因此需要针对不同的使用场景进行不同的设计和改造，
以保障电力系统的正常运行。
其次，无功补偿也是电力系统中非常重要的一环。
无功补偿是指在电网中补偿无功功率，以提高功率因数，减少电能损耗，优化电网负荷水平的一种技术。
无功补偿技术可以
有效地提高电网的运行效率和运行稳定性，同时也可以保证用户用电环境的质量，是电力
系统中不可或缺的一项技术措施。
综上所述，电力系统配电网设计和无功补偿技术的运用都非常重要，对保障电力系统
的稳定和可靠运行起着至关重要的作用，因此需要我们不断地进行学习和探讨，寻找更好
的解决方案。
同时，要积极借鉴其他国家的经验和做法，不断推进电力系统的发展，为国
家的经济发展和社会进步做出更大的贡献。
电力系统的无功功率损失分析与优化控制
电力系统的无功功率损失分析与优化控制电力系统的无功功率损失一直是电力系统运行中的一个重要问题，无功功率损失不仅会影响系统的稳定性和可靠性，还会带来能源浪费和经济损失。
因此，对电力系统的无功功率损失进行深入分析和优化控制具有十分重要的意义。
电力系统的无功功率损失主要包括传统无功功率损耗和新能源接入带来的无功功率不平衡损失两部分。
传统无功功率损耗主要来自线路、变压器和电机等设备的无功功率消耗，而新能源接入则会引发电压波动、谐波产生等问题，导致系统无功功率不平衡。
为了减少无功功率损失，需要从多方面进行优化控制。
首先，可以通过合理规划电力系统的无功功率补偿装置来减少传统无功功率损耗。
无功功率补偿装置主要包括无功功率补偿电容器和无功功率补偿电抗器等设备，可以通过控制这些设备的运行来实现无功功率的平衡补偿，减少传统无功功率损耗。
其次，针对新能源接入带来的无功功率不平衡问题，可以通过优化调度和控制新能源发电机组实现无功功率的平衡。
在新能源发电系统中，由于风电、光伏等可再生能源的波动性，会导致系统无功功率不平衡问题。
因此，可以通过调度和控制新能源发电机组的无功功率输出来实现系统的无功功率平衡，减少无功功率损失。
此外，还可以通过改进电力系统的无功功率控制策略来优化系统的无功功率损失。
传统的无功功率控制策略主要包括无功功率优化控制和无功功率补偿控制两种方式，可以通过改进这些控制策略来提高系统的无功功率利用率，减少无功功率损失。
总的来说，电力系统的无功功率损失分析与优化控制是一个复杂而又重要的课题，需要综合考虑传统无功功率损耗和新能源接入带来的问题，通过合理规划无功功率补偿装置、优化调度新能源发电机组和改进无功功率控制策略等措施来减少无功功率损失，提高系统的稳定性和经济性。
希望未来能够进一步深入研究，为电力系统的无功功率优化提供更多有效的解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油田配电网无功优化补偿和负荷预测的分析
发表时间：2018-12-25T09:17:50.687Z 来源：《防护工程》2018年第24期作者：王景泉孙连琴张文政戴吉勇孙建瑞孟宾[导读] 在现有的配电网中，因为没有大型电源以及大型变压器，所以当一些些母线发生电压超越运行范围的情况时王景泉孙连琴张文政戴吉勇孙建瑞孟宾
山东广域科技有限责任公司山东东营 257067
摘要：在现有的配电网中，因为没有大型电源以及大型变压器，所以当一些些母线发生电压超越运行范围的情况时，一般是都是通过合理投退无功补偿装置来实现电压的调节。
如果电网电压水平超过运行最大容量时，可以经过投入电抗器来克制电压的水平，如果电网中电压水平低于运行最小容量时，可以经过投入电容器来抬高电压的水平。
现在关于配电网中的无功补偿系统研究的还不多，在配电网中，平时只是普通的根据电压高低水平来肯定无功补偿装置的投退控制，这种控制策略有点简朴，所以常常存在一些的误差。
在一些特定的运行方式的效果下，往往存在着过度调节的情况，而且在配电网无功电压控制历程里没有过多考虑网损，所以传统的配电网的无功电压控制仅仅简单的对电压水平进行了调控，并且忽略了控制的精确度，因此本文对电网的无功补偿系统进行了设计。
关键词：无功补偿；优化设计；
一、关于配电网无功补偿系统优化设计
1、首先要对配电网的现状进行了深刻的研究，其中包括网架结构、负荷现状、导线现状和配变现状等，在这个基础上，对电网负荷水平进行了仔细预测。
2、计算了配电网中无功补偿的原理和基本方法，先是分析了配电网无功补偿对电网的作用，有两方面，一是对电压的作用，二是对有功损耗的作用。
在这个基础上，讲述了无功补偿方式的选择性，补偿容量的确定与补偿位置的优化设计。
3、展开了配电网无功补偿容量与位置的确定和研究，先是提出了配电网无功平衡的原定法则，并且分析了关于配电网不同负荷情况下的电压状况。
关于于此原则和具体的电压状况，分别讲述了不同优化的最终目标下的无功补偿装置的优化办法，包括根据降损目标、补偿当量、电压水平与网损最小值等。
比较分析各种办法，确定了电网无功配置优化方法，并得到了最终的优化结果。
4、在PSASP软件的建模中分析了配电网无功的优化策略，先是建立配电网的个例模型，并且编写出无功优化程序，还详细分析无功优化的准确算法，包括建立目标函数，提出约束条件，最后通过分析表明结果，本文章的无功电压优化会取得了优秀的效果。
[1] 二、含微电网接入的配电网无功优化研究
伴随着我国风能、太阳能等无污染新能源大规模的接入油田配电网，油田配电网的中单向潮流变得不确定，导致原有的计算方式已不在适用，同时也大大降低配电网无功规划的精确度，乃至影响一整个配电网安全稳定的工作。
所以深入钻研含微电网的配电网无功规划和实时无功优化办法，对提升配电网接纳新能源的能力与保障配电网安全的稳定运行具有重要作用和意义。
本文章主重要研究内容以及成果如下:
(1)深析含微电网接入的油田配电网中的无功负荷状况，并从控制和响应、延时的情况、合闸涌流和过电压、电能的质量、损耗的情况及投资等各个方面对现存的无功补偿源进行比对和分析，进而从中选择应用较为广泛的电容器组和有载调压变压器作为油田配电网无功调压为典型代表。
(2)根据微电网的结构和控制策略，分析微电网并且网对配电网的作用。
从微电网“源-网-荷-储”一体的特征为出发点，将PCC接入点看做有功功率与无功功率给定的PQ节点，并根据这个建立其参与油田配电网无功调节的节点模型。
综合考虑，确定面向支路前推回代法看作配电网潮流的计算方法。
(3)在无功规划的方面提出在短期负荷预测基础之上对于含微电网的变电站的无功补偿容量会进行确定，于此同时利用等容量分进行组方式，对变电站的无功补偿电容器容量进行安置。
(4)对于标准的遗传算法从编码和目标函数与遗传操作等进行深刻改进，目的在于克服标准遗传的算法在含微电网的油田配电网无功优化应用里的缺点，为提高寻优速度和收敛性与适应度。
最终以微电网接入油田配电网为算例，应用MATLAB对其进行编程进行仿真，并且进行比较分析，结果说明改进遗传算法真的可以有效的提高寻优速度与适应度。
(5)利用拍卖的原理设备状况和电能质量的无功综合评价模型与多Agent构建包含配电网网损，并且以微电网接入油田配电网为算例，加上运用JADE开发框架去编程仿真，为验证拍卖控制策略的可行性，最终表明它可以满足电能的质量要求，并且增加各个设备间互动，以减少设备频繁的动作。
[2]
经过深刻的研究，对进行无功优化求解，指明了油田配电网补偿的原则，也对选取安装HVC无功补偿装置和配变侧分组补偿的补偿方法和补偿方式。
并为了缩小寻找最优范围，对其安装的位置进行了初步选取。
在于之后的根据补偿原则而建立的配电结构数学模型，并且进行目标函数选取与约束条件限定及改进了的遗传算法无功优化方法的确立。
面对算法的复杂性，为了加快求解的速度，提升设计的效率，结合了现场实测的数据，大胆创新采用Hadoop云计算平台这个新兴的计算应用工具对它最优补偿位置和容量进行了快速求解，从而快速的实现全局最佳的补偿效果。
结束语:伴随着国家油田配电网对于无功功率需求的快速增加，我们要在确保油田用电设备高效工作的前提下，提升系统功率因数，降低配电网耗损，成为目前迫切解决的问题。
本文章对于某油田配电网的结构，提出了关于云计算的配电网无功优化的方法，能快速的求解最优补偿位置和容量，采用关于印刻效应响应的确切时间的预测方法进行准确控制，令机器具备平稳运行的条件，给解决油田配电网无功补偿的问题提供了思路。
参考文献：
[1]许晓峰. 油田配电网无功优化补偿和负荷预测的研究[D].沈阳工业大学，2007.
[2]韩宇泽. 基于云计算的油田配电网无功优化控制系统研究[D].哈尔滨工业大学，2014. 作者简介：王景泉，男，1964年12月出生，高级工程师，从事电力自动化技术工作。
