西南科技大学通信原理2010 A
西南科技大学信号与系统考试试卷
西南科技大学信号与系统试题(A )卷2010--2011学年第1学期一、填空题(本题20分，每小题2)1 •周期信号f(t)的复振幅(指数形式)Fn = _______________2 •周期信号f(t)的指数型傅立叶级数f(t )= _____________3 •非期信号f(t)的傅里叶正变换式F(3 = ____________4. f(t)的单边拉普拉斯变换式F(S) = __________5. f(n)的单边Z变换式F(Z) = ___________6•写出卷积计算式：x(t)*h(t) = ____________7 .写出卷积计算式：x( n )*h( n ) = _____________8. ；f(t)、(t-t o)dt 二 ______________9. f(k)、(k -n) = _____________10. f(t)*、(t)二_____________、选择题(本题10分，每小题2))1.已知£(t) — nS ( 3)+」，利用尺度性质，求出：J '£(-t)-( )(A) “ ( 3) - j(1)(B) n° (- 3)+ j()(C) n s ( 3) 1(D) 2 n° ( 3) 1(C) n o ( 3 )-J(F)(D) 2 n° (- 3丿-•/ \ J佝)2.设：如下图所示信号。
则信号f(t)的数学表示式为( )0(A) f(t)=t £ (t)-(t-1)£ (t-1) (B) f(t)=(1-t)£ (t)-(t-1)£ (t-1)(C) f(t)=t £ (t)-t £(t-1) (D) f(t)=(t-1)£ (t)-(t-1)£ (t-1)▲ Kt)3•积分|t e —2^5⑴dr 等于()(A ) 、(t)(B);(t) C 2 ;(t)D. 、.(t) ;(t)4.系统结构框图如图示，该系统的单位冲激响应h(t)满足的方程式为()(C)晋HKt)(D)h(t)-(t)—y(t)5.已知离散系统的单位序列响应 h(k)和系统输入f(k)如图所示，f(k)作用于系统引起的零状态响应为y zs (k)，那么y zs (k)序列不为零的点数为()(A)3 个(B) 4 个 (C) 5 个(D) 6 个三、简答题(15分，任选5题，每题3分)1. 对于线性时不变(连续、离散)系统，其数学模型用什么描述2. 因果系统3. 用数学式描述线性时不变系统中的叠加性、齐次性和时不变性。
西南科技大学通信原理2010、2011、2012试卷及答案
*密*西南科技大学2009—2010学年第2学期《通信原理》期末考试试卷（A卷）学院:班级:姓名:学号:一．填空题（每空1分，共30分）1、数字通信系统的主要质量指标是__________和__________。
2、高斯白噪声是指噪声的概率密度服从__________分布，功率谱密度服从__________分布。
3、模拟信号经抽样、量化所得到的数字序列称为________信号，直接传输这种信号称为___________。
4、目前最常用的多路复用方法为________复用和_______复用。
5、模拟信号转变为数字信号需要经过以下三个过程：_________ 、__________ 和__________ 。
6、四元离散信源的四个符号出现的概率分别为1／4、1／2、1／8、1／8，符号出现相对独立，其信源熵为?????。
理论上，四元信源的最大熵为 ?????。
7、差分脉冲编码是对_________与_________的差值进行编码。
8、将数字基带信号直接送到信道传输的方式称为____________ 。
9、通常情况下，语音帧的帧周期为__________。
10、PDH的含义是_准同步数字系列________，SDH的含义是_____同步数字系列____ 。
11、单频正弦信号频率f m=3KHz，调频指数βFM=5,调频信号的带宽为_________。
12、若一低通信号m(t)的频带范围为0－108kHz，则可以无失真恢复信号的最小采样频率为_________。
13、对于动态范围大的信号，为了改善量化信噪比，通常采用_________技术。
14、在PCM30/32路基群帧结构中，TS0用来传输____帧同步时隙_____，TS16用来传输___信令时隙______。
15、在简单增量调制系统中，当信号实际斜率超过最大跟踪斜率时，将会造成_________。
16、设计接收机的“最佳”准则基于_________和_________。
西南科技大学2012-通信原理A

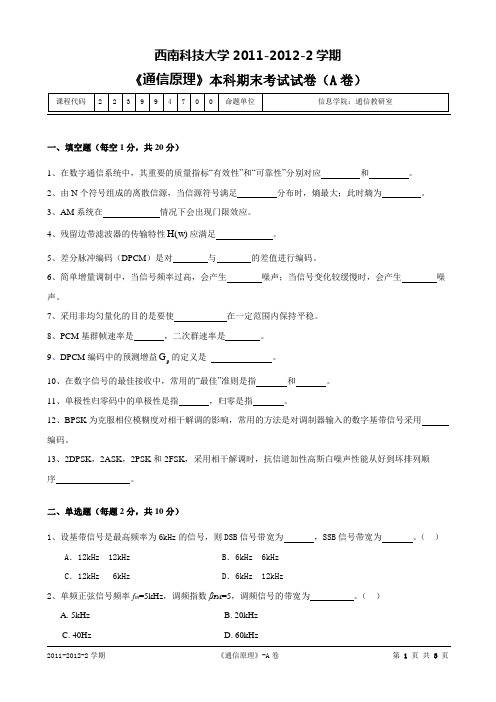

西南科技大学2011-2012-2学期《通信原理》本科期末考试试卷（A卷）一、填空题（每空1分，共20分）1、在数字通信系统中，其重要的质量指标“有效性”和“可靠性”分别对应和。
2、由N个符号组成的离散信源，当信源符号满足分布时，熵最大；此时熵为。
3、AM系统在情况下会出现门限效应。
4、残留边带滤波器的传输特性H()w应满足。
5、差分脉冲编码（DPCM）是对与的差值进行编码。
6、简单增量调制中，当信号频率过高，会产生噪声；当信号变化较缓慢时，会产生噪声。
7、采用非均匀量化的目的是要使在一定范围内保持平稳。
8、PCM基群帧速率是，二次群速率是。
G的定义是。
9、DPCM编码中的预测增益p10、在数字信号的最佳接收中，常用的“最佳”准则是指和。
11、单极性归零码中的单极性是指，归零是指。
12、BPSK为克服相位模糊度对相干解调的影响，常用的方法是对调制器输入的数字基带信号采用编码。
13、2DPSK，2ASK，2PSK和2FSK，采用相干解调时，抗信道加性高斯白噪声性能从好到坏排列顺序。
二、单选题（每题2分，共10分）1、设基带信号是最高频率为6kHz的信号，则DSB信号带宽为，SSB信号带宽为。
（）A．12kHz 12kHz B．6kHz 6kHzC．12kHz 6kHz D．6kHz 12kHz2、单频正弦信号频率f m=5kHz，调频指数βFM=5，调频信号的带宽为。
（）A. 5kHzB. 20kHzC. 40HzD. 60kHz3、PCM 通信中，采用的二进制码组是 。
（ ）A. 自然二进制码组B.折叠二进制码组C. 格雷二进制码组D.循环二进制码组4、已知某模拟信号频率范围为（20kHz ~22kHz ），对其进行数字化，其最小抽样频率为 。
（ ）A. 2kHzB. 4kHzC. 22 kHzD. 44kHz 5、正交调幅星座图上的点数越多，则频带利用率越 ,抗干扰能力越 。
（ ）A.低，差B. 低，强C.高，差D. 高，强三、简答题（每题6分，共30分）1、简要说明HDB3的编码规则。
西南科技大学通信原理总结
西南科技⼤学通信原理总结1. 什么是码间串扰？为什么会产⽣码间串扰？列举两种减少或消除码间串扰的⽅法。
答：当波形失真⽐较严重时，可能前⾯⼏个码元的波形同时串到后⾯，对后⾯某⼀码元的抽样判决产⽣影响，即产⽣码间串扰；产⽣码间串扰的原因是：信号会产⽣失真和延迟；减少或消除码间串扰的⽅法：（1）部分响应（2）均衡。
2. 32路脉冲编码调制基群的速率为多少？它是怎样计算得到的？答：2048kbps,64k*32=2048Kbps3.⼆进制键控调相分为绝对调相（2PSK）和相对调相（2DPSK），为什么要采⽤相对调相？答：在采⽤绝对调相（2PSK）时，由于本地参考载波有0、л模糊度⽽使得解调得到的数字信号可能极性完全相反，即1和0倒置，对于数字传输来说这是不允许的。
为了克服相位模糊度对相⼲解调的影响，最常⽤⽽⼜有效的办法就是采⽤相对调相（2DPSK）。
4.简述2DPSK消除相位模糊的原理。
答：由于0、π只是代表前后码变与不变的关系，如相位恢复相差180度，所有的码都要判错，但前后码之间的关系不会错，则从相对码到绝对码的变换不会错。
5.简述在调频系统中采⽤预加重和去加重技术的原因。
答：语⾳和图像信号低频段能量⼤，⾼频段信号能量明显⼩；⽽鉴频器输出噪声的功率谱密度随频率的平⽅⽽增加（低频噪声⼩，⾼频噪声⼤，解调器输出噪声的功率谱密度为），造成信号的低频信噪⽐很⼤，⽽⾼频信噪⽐明显不⾜，使⾼频传输困难。
故在调频收发技术中，通常采⽤预加重和去加重技术来解决这⼀问题。
6.简要回答均匀量化与⾮均匀量化的特点。
答：均匀量化特点：在量化区内，⼤、⼩信号的量化间隔相同，量化噪声只和量化级数相关，最⼤量化误差均为半个量化级，因⽽⼩信号时量化信噪⽐太⼩，不能满⾜要求。
⾮均匀量化特点：量化间隔⼤⼩随信号⼤⼩⽽变，信号幅度⼩时量化级⼩，量化误差也⼩；信号幅度⼩时量化间隔⼩，量化误差也⼩，因此增⼤了⼩信号的量化信噪⽐，使量化信噪⽐趋于常数。
西南科技大学网络教育学院试题答案单
西南科技大学网络教育学院试题答案单课程名称：计算机网络应用基础命题教师：彭红第1页，共3页一、单项选择题（每题2分，共20分）1.C2.C3.C4.C5.A6.A7.A二、填空题（每题2分，共20分）1.开放式标准化网络2.报文交换网分组交换网3.纠错码循环冗余码（或CRC码）4.2r≥K+r+15.虚实6. B DLE DLE STX7.010*********8.固定路由选择随机路由选择三、判断正误（每小题5分，共15分；正确的打“√”；错的打“×”，并改正；）1.√（5分）2.×(2分),对模拟信号进行数字化的技术称为脉码调制PCM技术。
（3分）3.×(2分),距离-向量路由算法最优路径计算的复杂度要比链路-状态路由算法最优路径计算的复杂度大。
（3分）四、简答题（每题6分，共30分）1.答：独立自治、相互连接的计算机集合就是计算机网络（3分）；网络之间的互联构成互联网。
（3分）2.答：ISO/OSI参考模型每层的名称和主要功能：（1）物理层：完成原始比特传输；（0.5分）（2）数据链路层：完成相邻结点之间的可靠数据传输；（0.5分）第 2 页，共3页（3）网络层：完成任意两台主机之间的数据传送；（1分）（4）传输层：完成两台主机上两个进程之间数据通信；（1分）（5）会话层：完成进程之间的会话管理；（1分）（6）表示层：完成数据格式转换以及数据加密、压缩等工作；（1分）（7）应用层：是用户访问网络的接口。
（1分）3.答：某站点要发送数据前，首先必须侦听信道；（1）如果信道空闲，立即发送数据并进行冲突检测；（2分）（2）如果信道忙，继续侦听信道，直到信道变为空闲，立即发送数据并进行冲突检测。
（2分）（3）如果站点在发送数据过程中检测到冲突，立即停止发送数据并等待一随机长的时间，重新侦听信道。
（2分）4.答：在同步通信传送时，发送方和接收方将整个字符组作为一个单位传送，数据传输的效率高。
西南科技大学通信原理题库
西南科技大学通信原理题库(总22页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、判断题1、二进制码元的信息传输速率与码元传输速率在数值上是相等的。
（ ? ）2、传输差错可控制是数字通信系统的优点。
（ ? ）3、模拟通信系统相对于数字通信系统多出了信源编码及信道编码的环节。
（ ? ）4、同等通话质量条件下，数字通信系统所需的带宽比模拟通信系统所需带宽小。
（ ? ）5、高斯白噪声通常是指噪声的功率谱密度服从高斯分布。
（ ? ）6、高斯白噪声通常是指噪声的幅度服从均匀分布。
（ ?）7、高斯白噪声通常是指幅度服从高斯分布，功率谱密度服从均匀分布的噪声。
（ ? ）8、出现概率越大的消息，其所含的信息量越大。
（ ? ）9、对于受到高斯白噪声干扰的信道，若信源的信息速率小于等于信道容量，则理论上可实现无误差传输。
（ ? ）10、对于受到高斯白噪声干扰的连续信道，若增加信道带宽，则信道容量能够无限制地增加。
（ ? ）11、信道容量的含义是单位时间内信道上所能传输的最大信息量。
（ ? ）12、消息中所含信息量的多少与消息的种类有关。
（ ? ）13、对于AM系统，相干解调不存在门限效应。
（ ? ）14、线性调制是指基带信号的频谱在频域内做平移。
（ ? ）15、由于DSB信号的调制制度增益是SSB的一倍，所以抗噪声性能比SSB好一倍。
（ ? ）16、 在双边带信号中插入强载波，可用包络检波法解调出基带信号。
（ ? ）17、 幅度调制通常称为线性调制是因为调幅器是一个线性电路。
（ ? ）18、 幅度调制通常称为线性调制是因为频带的搬移过程是线性的。
（ ? ）19、 DSB 信号的频带比AM 信号的频带要小。
（ ? ）20、 模拟调制中，FM 的调制制度增益G 通常要大于AM 的调制制度增益G 。
（ ? ）21、 在实际应用中，平顶抽样是采用抽样保持电路来实现的。
平顶抽样可以看成是自然抽样后再经过一个冲激响应为矩形的网络形成的。
现代通信原理01概述
10.12.2020
可编辑ppt
8
二. 通信系统模型
1、点对点通信系统的一般模型
信源
发送设备
传输媒介
接收设备
信宿
噪声源
10.12.2020
可编辑ppt
9
• 信源：信息的发出者
• 发送设备：匹配信源与传输媒介，调制，功率放大。
• 噪声源：信号传输时所受的干扰。
• 接收设备：完成发送设备的反变换，小信号放大、 解调。
调制就是基带信号控制载波的某些参数按照基带 信号的变化规律而变化。如：某已调信号 s(t)=Acos(ωt+θ)
根据载波的不同
10.12.2020
可编辑ppt
18
调制方式
线性调制
连
续
波
调 制
非线性调 制
数字调制
常规双边带调副AM 抑制载波双边带调幅DSB 单边带调幅SSB 残留边带调幅VSB 频率调制FM 相位调制PM 幅度键控ASK
10.12.2020
可编辑ppt
13
• 信源编码：模拟信号要通过数字信道传输，首 先要进行数字化处理，包括采样、量化、编码、 压缩等。信源编码保证了信号能否进入有一定 条件限制的数字信道里。
• 信道编码：为了在数字信道里有一定的传输质 量，还要进行信道编码，包括加扰编码、纠错 编码和多址编码等。
• 信源解码：信源编码的逆过程。
10.12.2020
可编辑ppt
2
• 通信系统的核心是信号设计。本课程以 通信技术的发展、演变为线索，从模拟 到数字，由浅入深，力求把握通信信号 设计的发展脉络和指导思想，用工程数 学提供的方法准确表达和推导了通信信 号和通信系统。
10.12.2020
西南科技大学2014-2015年 《工业控制网络与现场总线技术》期末复习题
西南科技大学2014-2015年《工业控制网络与现场总线技术》期末复习题一、填空题1。
按照地理分布距离和覆盖范围来看，计算机网络可以分为广域网、城域网和局域网.2. 光纤分为单模和多模两种类型，其传输原理都是基于光的全反射。
3. 工业自动化网络控制系统不单单是一个完成数据传输的通信系统，还是一个借助网络完成控制功能的自控系统.4.工厂自动化网络的分层结构为_现场设备层、车间监控层和工厂管理层三个层次.5. 参照ISO/OSI标准模型,CAN通信模型包括物理层和数据链路层两层。
6. CAN的报文帧有以下四种类型：数据帧、远程帧、出错帧和超载帧。
7。
同步是数据传输中必须要解决的重要问题，在报文帧的传送过程中有三种同步方式：位同步、字同步和帧同步。
8.工业控制系统经历了基地式仪表控制系统、集中式数字控制系统、集散控制系统、现场总线控制系统等主要阶段。
9。
CAN总线是有效支持分布式实时控制的串行通信网络，从定位时的同步方式考虑，它属于异步通信。
10.现场总线是用于过程自动化和制造自动化最底层的现场设备或现场仪表互连的通信网络，是现场通信网络与控制系统的集成。
11.CAN总线支持位仲裁的介质访问方式，是多主工作方式.12。
CAN通信协议规定了4种不同类型的帧：数据帧，远程帧，错误帧，过载帧。
13。
CAN总线上用显性和隐性两个互不的逻辑值表示0和1。
14.CAN协议可以检测到位错误，填充错误，CRC错误，格式错误，应答错误.15。
CAN总线是多主工作方式，任意节点可以主动发送信息。
通过非破坏性总线仲裁机制解决多节点同时发送时的冲突问题.16.CAN的ISO/OSI参考模型包括两层：数据链路层、物理层。
17。
CAN空闲时网络电平保持隐性1位。
18.现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。
19。
RS—422接口通信需要4根线,它是全双工的，RS—485接口通信需要2根线，它是半双工的。
西南科技大学通信原理复习总结
1. 什么是码间串扰？为什么会产生码间串扰？列举两种减少或消除码间串扰的方法。
答：当波形失真比较严重时，可能前面几个码元的波形同时串到后面，对后面某一码元的抽样判决产生影响，即产生码间串扰；产生码间串扰的原因是：信号会产生失真和延迟；减少或消除码间串扰的方法：（1）部分响应（2）均衡。
2. 32路脉冲编码调制基群的速率为多少？它是怎样计算得到的？答：2048kbps,64k*32=2048Kbps3.二进制键控调相分为绝对调相（2PSK）和相对调相（2DPSK），为什么要采用相对调相？答：在采用绝对调相（2PSK）时，由于本地参考载波有0、л模糊度而使得解调得到的数字信号可能极性完全相反，即1和0倒置，对于数字传输来说这是不允许的。
为了克服相位模糊度对相干解调的影响，最常用而又有效的办法就是采用相对调相（2DPSK）。
4.简述2DPSK消除相位模糊的原理。
答：由于0、π只是代表前后码变与不变的关系，如相位恢复相差180度，所有的码都要判错，但前后码之间的关系不会错，则从相对码到绝对码的变换不会错。
5.简述在调频系统中采用预加重和去加重技术的原因。
答：语音和图像信号低频段能量大，高频段信号能量明显小；而鉴频器输出噪声的功率谱密度随频率的平方而增加（低频噪声小，高频噪声大，解调器输出噪声的功率谱密度为），造成信号的低频信噪比很大，而高频信噪比明显不足，使高频传输困难。
故在调频收发技术中，通常采用预加重和去加重技术来解决这一问题。
6.简要回答均匀量化与非均匀量化的特点。
答：均匀量化特点：在量化区内，大、小信号的量化间隔相同，量化噪声只和量化级数相关，最大量化误差均为半个量化级，因而小信号时量化信噪比太小，不能满足要求。
非均匀量化特点：量化间隔大小随信号大小而变，信号幅度小时量化级小，量化误差也小；信号幅度小时量化间隔小，量化误差也小，因此增大了小信号的量化信噪比，使量化信噪比趋于常数。
7. 已知二进制基带信号10110011，2PSK、2DPSK的调制信号波形。
通信原理课件第一章
采用架空明线来传递电信号，这 种方式易遭受 自然灾害而影响通信质量 5..
有线通信:是指传输媒质为导线、电缆、光缆、波导、纳米
材料等形式的通信，其特点是媒质能看得见，摸得着 (明线通信、电缆通信、光缆通信)
采用埋设在地下的电缆来传递电 信号，与架空明线比，电缆的优点是容纳线对的数量较 多，受气候影响和外界的损害较少，埋在地下时，保密 性较好；缺点是衰耗比明线大得 多，投资也比明线高
平洋均有大容量的越洋电缆
据1982年的统计，我国公用网长途线路总长为18万余公里，
其中90％为明线。
目前， 同轴电缆所占的比例已上升到三分之一左右。电缆通
信中主要采用模拟单边带调制和频分多路复用(SSB／FDM)方式
国际上同轴电缆每芯最高容量可达13 200路(或6路广播电
视)，我国沪—杭、京—汉—广同轴电缆干线可通1800路载波电
调制的目的：
1.便于信息的传输.
2.实现信道复用. 3.改善系统性能.
表 1-3 常用的调制方式
3.按信号特征分： 模拟通信系统和数字通信系统 4.按信号的复用方式来分： 频分复用：用频谱搬移的方法使不同的信号占据不同的频率范围. （传统通信-- 广播通信） 时分复用：用脉冲调制的方法使不同的信号占据不同的时间区间. （广泛应用—电话） 码分复用：用正交的脉冲序列分别携带不同的信号. (空间通信的扩频通信中）
1.2.3 数字通信相比于模拟通信具有以下优点： 1.抗干扰能力强，无噪声积累； 2.易于加密，且保密性强； 3.通过差错控制编码技术，提高通信的可靠性. 4.便于直接与计算机接口，形成智能网； 5.具有高度的灵活性与通用性； 6.通信设备体积小、重量轻、可靠性好，便于集成化，微型化。 说明：数字通信的许多优点都是比模拟通信占据更宽的频带为代价的.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西南科技大学2009—2010学年第2学期
《通信原理》期末考试试卷（A 卷）
学院: 班级: 姓名: 学号:
一．填空题（每空1分，共30分）
1、数字通信系统的主要质量指标是__________和__________。
2、高斯白噪声是指噪声的概率密度服从__________分布，功率谱密度服从__________分布。
3、模拟信号经抽样、量化所得到的数字序列称为________信号，直接传输这种信号称为
___________。
4、目前最常用的多路复用方法为________复用和_______复用。
5、模拟信号转变为数字信号需要经过以下三个过程：_________ 、__________ 和
__________ 。
6、四元离散信源的四个符号出现的概率分别为1／4、1／2、1／8、1／8，符号出现相对独立，其信源熵为 。
理论上，四元信源的最大熵为 。
7、差分脉冲编码是对_________与_________的差值进行编码。
8、将数字基带信号直接送到信道传输的方式称为____________ 。
9、通常情况下，语音帧的帧周期为__________。
10、PDH 的含义是_________，SDH 的含义是_________ 。
11、单频正弦信号频率f m =3KHz ，调频指数βFM =5,调频信号的带宽为_________。
12、若一低通信号m(t)的频带范围为0－108kHz ，则可以无失真恢复信号的最小采样频率为
_________。
13、对于动态范围大的信号，为了改善量化信噪比，通常采用_________技术。
14、在PCM30/32路基群帧结构中，TS0用来传输_________，TS16用来传输_________。
15、在简单增量调制系统中，当信号实际斜率超过最大跟踪斜率时，将会造成_________。
16、设计接收机的“最佳”准则基于_________和_________。
17、设加性高斯白噪声的单边功率谱密度为n 0，输入信号的能量为E ，则匹配滤波器在t =T
时刻输出的最大信噪比为_________。
18、残留边带滤波器的传输特性)( H 应满足_________。
19、2DPSK ，2ASK ，2PSK 和2FSK ，采用相干解调时，抗信道加性高斯白噪声性能从好到坏排
列顺序_________。
西南科技大学2009—2010学年第2学期
《通信原理》期末考试试卷（A卷）
二．选择题（每空2分，共10分）
1．带通型信号的抽样频率若选为f s≥2f h（）
A．会产生重叠噪声B．会产生码间干扰
C．实现复杂D．会降低信道的频带利用率
2、根据奈奎斯特第一准则，传输速率为8.448 Mbit/s 的二进制数字信号，在理想情况下要求最小传输信道的带宽为（）
A. 8.448 MHz
B. 4.224MHz
C. 2.816 MHz
D. 16.896MHz
3、由4级移位寄存器产生的m序列，其周期为（）
A．13 B．14 C ．15 D．16
4．PCM通信系统中，采用的二进制码组为（）
A.自然二进制码组
B.格雷二进制码组
C.折叠二进制码组
D.要根据应用场合来确定
5．在2ASK、2PSK、2FSK、2DPSK等4个通信系统中，有效性相同的通信系统是（）
A.2ASK、2PSK
B.2PSK、2DPSK
C.2FSK、2PSK
D.2ASK、2PSK和2DPSK
三．简答题：（每题4分，共20分）
1、什么是信噪比增益？信噪比增益高说明什么问题？说明调频系统信噪比增益与调频指数的关系。
2、简要回答均匀量化与非均匀量化的特点。
3、写出香农公式，并说明信道容量C与B，S，n0之间的关系。
4、与PCM编码相比，ΔM调制的优点是什么？ΔM调制中有哪两种噪声？
5、为什么A律13折线压缩特性一般取A=87.6?
四．综合题（每题8分，共40分）
1. 试用移位寄存器构造一个本原多项式为X4+X+1的m序列发生器。
假设初始状态为0001，画出m序列发生器方框图，推出它所产生的m序列（写出求解过程）。
2．已经消息信号频带为300至3400HZ，用滤波法实现单边带调制，载频为40MHZ。
假设带通滤波器过渡带只能做到中心频率1%，画出单边带调制系统的方框图，并画出各点频谱，标出各点载波频率。
*密*
西南科技大学2009—2010学年第2学期
《通信原理》期末考试试卷（A卷）
3、已知二进制信息码为 1000100001100000100001试写出其AMI码和HDB3码并画出其波形。
AMI码：
HDB3码：
4、正弦信号线性编码时，如果信号的动态范围为40dB，要求在整个动态范围内信噪比不低于30 dB，最少需要几位编码？
5、对最高频率为6MHz的模拟信号进行线性PCM编码，量化电平数256，编码信号通过α=0.5的升余弦滚降滤波器处理，再进行调制传输，求：
（1）二进制基带信号信息速率
（2）采用2PSK调制，信道带宽
（3）量化电平数增加到512，采用QPSK调制时，信道带宽有何变化。
