I2C芯片
常用数字电位器芯片
数字电位器是一种可编程电子器件，它具有与模拟电位器类似的滑动端，可以通过编程改变其电阻值。
数字电位器通常由数字芯片和机械结构组成，可以实现高精度的电阻调节，广泛应用于音频、通信、测量和控制等领域。
以下是一些常用的数字电位器芯片介绍：1. I2C数字电位器：该芯片采用I2C总线接口，具有低功耗、高精度、高稳定性和易用性等特点。
它可以调节电压范围为0V至5V，调节范围为10kΩ至1MΩ，精度为±1%或±0.5%。
该芯片适用于各种需要调节电压和阻抗的场合。
2. SPI数字电位器：该芯片采用SPI总线接口，具有更高的精度和稳定性，调节范围通常在数十kΩ到数MΩ之间。
它还具有自动对准功能，可以快速准确地调节阻抗。
该芯片适用于音频、通信、仪器仪表等领域。
3. 4线数字电位器：该芯片具有4个引脚，可以实现高精度、宽范围、快速调节和低噪音等特点。
它具有手动调节和自动扫描两种模式，可以根据需要进行选择。
该芯片适用于各种需要调节电压、阻抗和增益的场合。
4. 双面数字电位器：该芯片具有双面结构，一面是电阻片，另一面是LED阵列。
通过调节电阻片的阻抗，可以改变LED阵列的亮度，从而实现亮度调节。
该芯片适用于各种需要调节亮度的场合，如显示器、灯具等。
在使用数字电位器芯片时，需要注意以下几点：1. 选择合适的接口方式：根据应用需求选择合适的接口方式，如I2C、SPI、UART等。
2. 确定调节范围和精度：根据实际需求确定数字电位器的调节范围和精度，选择合适的产品型号。
3. 注意引脚定义：数字电位器芯片通常具有不同的引脚定义，需要仔细阅读产品手册，确保正确连接。
4. 调试和校准：在安装和使用数字电位器后，需要进行调试和校准，以确保其工作正常。
总之，数字电位器芯片在许多领域都有广泛应用，选择合适的芯片型号并根据实际需求进行正确使用，可以提高系统的性能和稳定性。
USB总线转I2C总线接口芯片说明
USB总线转I2C总线接口芯片USB2I2C-S/T中文手册版本：3.0Ahttp:/1、USB2I2C概述USB2I2C是一个USB总线的转I2C总线的专用接口芯片。
通过USB2I2C芯片用户可以非常方便地实现PC 机USB总线和下位机端各种I2C/IIC设备（如，ATMEL公司的AT24CXX系列EEPROM；I2C总线8位并行IO口扩展芯片PCF8574/JLC1562；I2C接口实时时钟芯片DS1307/PCF8563/SD2000D/M41T80/ME901/ISL1208/；I2C 数据采集ADC芯片MCP3221（12bitADC）/ADS1100（16bitADC）/ADS1112（16bitADC）/MAX1238（12bitADC）/MAX1239（12bitADC）；I2C接口数模转换DAC芯片DAC5574（8bitDAC）/DAC6573（10bitDAC）/DAC8571（16bitDAC）/；I2C接口温度传感器TMP101/TMP275/DS1621/MAX6625，等）之间的通信。
USB2I2C芯片上位机PC端提供简单易用的USBIOX.DLL动态库调用，可以方便地被VB，VC，Delphi等上位机开发工具调用。
相关例程在公司网站/cn/down.htm可以找到，您也可以通过代理商或经销商得到这些例程。
2、USB2I2C功能特点ٛ 2.1.概述ٛ●全速USB设备接口，兼容USBV2.0。
ٛ●直接实现I2C总线与上位PC机的连接，无需辅助MCU。
ٛ●片内置了USB上拉电阻，UD+和UD-引脚可直接连接到PC机USB总线上。
ٛ●外围元器件只需要一个12M晶体和两个电容。
ٛ●作为I2C总线的Host/Master主机端。
ٛ●I2C接口提供SCL和SDA信号线，支持SCL时钟4种不同传输速度：20KHz/100KHz/400KHz/750KHz。
ٛ●可以通过外部的低成本串行EEPROM定义厂商ID、产品ID、序列号等。

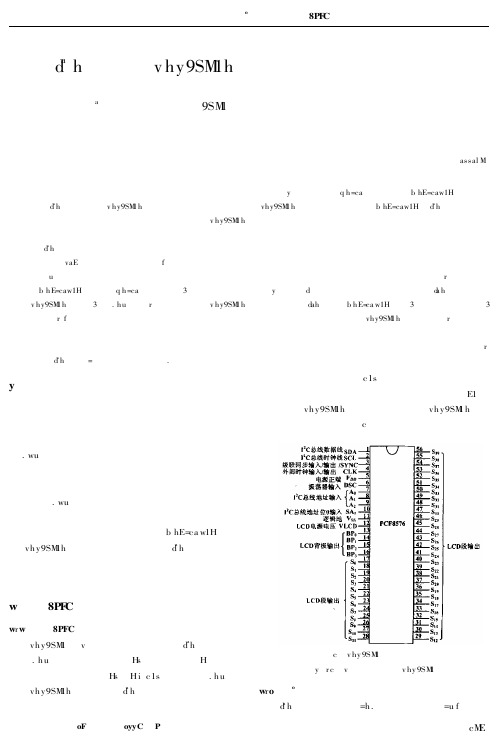

基于I2C总线的PCF8576CT液晶驱动芯片的应用
数据） 两根 总线 构成 的。该 总线 有严 格 的时 序要 求， 总线工作时， 由 串行 时 钟线 S C L 传送 时钟 脉 冲， 由串 行数据线 S D A 传送数据。总线协议规定， 各主节 点进 行通信时都要有起始、 结束、 发送数据和应答信号。这 些信号都是通信过程中的基本单 元。总线传 送的每 1 帧数据均是 1 个字节， 每当发送完 1 个字节后， 接 收节 点就相应给应答信号。 协议规 定， 在 启动总 线后的 第 1 个 字节的 高 7 位 是对从 节点 的寻址 地址， 第 8 位为 方向位 （ “0 ” 表示主节点 对从节 点的写 操作； “1 ” 表示 主节点对从节点的读 操作） ， 其余 的字节 为操作数 据。 图 2 列出 I C 总线上几个基本信号的时序。 答信号以及 传输数 据 “0 ” 和数据 “1 ” 的 时序。起始 信 号就是在 S C L 线为高时 SD A 线从高变化到低； 停 止信 号就是在 S C L 线为高时 SD A 线从低变化到高； 应 答信 号是在 S C L 为高 时 SD A 为 低； 非 应答信 号相 反， 是在 S C L 为高时 S D A 为高。传 输数据 “0 ” 和 数据 “1 ” 与发 送应答位和非应答位时序图是相同的。
i2c通信的详细讲解
i2c通信的详细讲解I2C（Inter-IntegratedCircuit，又名“两线制”）是一种开源的连接性协议，只需要两根线，一条用于连接数据（SDA），另一条用于传输时钟信号（SCL），另外无须任何外部设备，就能构建一个灵活的和可扩展的系统。
I2C的主要特性在于，他可以让多个芯片之间运行在同一总线上，开销较少、高效，是用来连接主机和外围设备，特别是嵌入式系统的一个常用的接口技术。
I2C的原理是什么？I2C工作的原理是，它仅有两个线，一条传输时钟信号（SCL），一条传输数据（SDA），当设备要发出数据时，它发出一个信号，信号告诉另外一个设备，双方之间有了一个连接，此时设备可以给另一设备传输信息，如果不需要进行跨流程的传输，可以省略时钟信号和失能信号，两设备之间的数据传输是相互独立的，每当一设备发送完成后，还需要发出一个复位信号，来进行重新启动。
I2C协议规定，有7种信号类型：START和STOP，ACK和NACK，SDA和SCL，失能信号（DISABLE），每种信号都有自己的特定用途。
当一个设备要发出或接收数据时，一定先发出一个START信号，当发送完成后要发出一个STOP信号，ACK和NACK用于检测接受成功与否，SDA和SCL分别用来传输数据和传输时钟信号，失能信号用于切断设备之间的通信。
I2C协议规定，主设备可以接收从设备的信息，而从设备则只能给主设备发送信息，在通信的过程中，主设备可以控制传输的方向，并且在发送完一条信息后，要检查是否收到另一个设备的回复，当另一个设备收到主设备发送的信息时，必须迅速进行回复，或者发出一个ACK或者NACK，来接受或拒绝信息。
总的来说，I2C通信协议非常简单而有效，只需要两根线，就可以在多个设备之间进行高速通信，并且可以进行大范围的扩展，使用I2C可以实现两个设备之间的双向通信，从而实现两个设备的同步通信。
此外，由于I2C协议数据传输的灵活性和可靠性，也是嵌入式系统开发的主要技术之一。
I2C和SMBus简介
I2C和SMBus简介I²C(发⾳:I⽅C，在内核⽂档中写成I2C)是由Philips开发的协议。
它是⼀个慢的两线协议(变速，⾼达400khz)，具有⾼速扩展(3.4 MHz)。
它提供了⼀种廉价的总线，⽤于连接不频繁或低带宽通信需求的许多类型的设备。
I2C⼴泛应⽤于嵌⼊式系统。
有些系统使⽤的变体不符合品牌要求，因此不被宣传为I2C，⽽是在不同的名称下，例如TWI(双线接⼝)、IIC。
官⽅的I2C规范是NXP Semiconductors发布的“”(UM10204)。
SMBus (System Management Bus)基于I2C协议，主要是I2C协议和信令的⼦集。
许多I2C设备将在SMBus上⼯作，但⼀些SMBus协议添加了超出I2C协议所需的语义。
现代PC主板依赖于SMBus。
最常见的通过SMBus连接的设备是使⽤I2C eeprom配置的RAM模块和硬件监控芯⽚。
因为SMBus主要是通⽤I2C总线的⼦集，所以我们可以在许多I2C系统上使⽤它的协议。
然⽽，有些系统不满⾜SMBus和I2C电⽓约束;以及其他系统不能实现所有通⽤SMBus协议语义或消息的协议。
术语使⽤官⽅⽂档中的术语，I2C总线连接⼀个或多个主芯⽚和⼀个或多个从芯⽚。
简单的I2C总线master 芯⽚是开始与从芯⽚通信的节点。
在Linux内核实现中，它被称为 adapter 或总线。
适配器驱动程序位于drivers/i2c/busses/⼦⽬录中。
algorithm 包含可⽤于实现整个I2C适配器(adapters)类的通⽤代码。
每个特定的适配器驱动程序要么依赖于drivers/i2c/algos/⼦⽬录中的算法驱动程序，要么包含它⾃⼰的实现。
slave 芯⽚是在主芯⽚寻址时响应通信的节点。
在Linux中，它被称为 client(客户端)。
客户端驱动程序被保存在⼀个特定于它们所提供的特性的⽬录中，例如⽤于gpio扩展程序的drivers/media/gpio/以及⽤于视频相关芯⽚的drivers/media/i2c/。
ds2431读写方法
ds2431读写方法DS2431是一种基于I2C总线的1K位EEPROM芯片，具有读写功能。
以下是DS2431的读写方法的详细描述。
读取数据：DS2431芯片是通过I2C总线进行数据读取的，以下是DS2431的读取数据的步骤：1.启动I2C总线：首先，需要启动I2C总线，将总线拉低一个周期。
2.发送设备地址：然后，发送DS2431的设备地址，以确定要与DS2431通信。
3.发送读命令：发送读命令给DS2431，以告知芯片需要读取数据。
4.接收数据：然后，等待DS2431芯片发送要读取的数据。
在接收数据期间，主设备必须提供时钟信号。
5.停止I2C总线：最后，主设备向DS2431芯片发送停止信号，以结束I2C通信。
写入数据：DS2431芯片也可以通过I2C总线进行数据写入。
以下是DS2431的写入数据的步骤：1.启动I2C总线：首先，需要启动I2C总线，将总线拉低一个周期。
2.发送设备地址：然后，发送DS2431的设备地址，以确定要与DS2431通信。
3.发送写命令：发送写命令给DS2431，以告知芯片需要写入数据。
4.发送数据：接下来，发送要写入的数据到DS2431芯片。
在发送数据期间，主设备必须提供时钟信号。
5.停止I2C总线：最后，主设备向DS2431芯片发送停止信号，以结束I2C通信。
以上是DS2431读写数据的基本步骤，以下是一些注意事项和建议：1.DS2431芯片的设备地址是固定的，为0x18、在与DS2431通信之前，需要确保该地址正确。
2.读取和写入数据时，需要提供适当的时钟信号，以确保数据的顺利传输。
3.在读取数据之前，需要确保已经正确初始化I2C总线。
通常，需要设置I2C的时钟速度和选择适当的模式。
4.在写入数据之前，需要确保已经正确初始化I2C总线，并验证写入数据的有效性。
5.在进行连续读写操作时，需要留出适当的延迟时间，以确保DS2431正确响应所有操作。
总而言之，DS2431是一种功能强大的EEPROM芯片，通过I2C总线进行数据的读写。
I2C硬件与模拟的区别
I2C硬件与模拟的区别
硬件I2C对应芯⽚上的I2C外设，有相应I2C驱动电路，其所使⽤的I2C管脚也是专⽤的，因⽽效率要远⾼于软件模拟的I2C；⼀般也较为稳定，但是程序较为繁琐。
硬件（固件）I2C是直接调⽤内部寄存器进⾏配置；⽽软件I2C是没有寄存器这个概念的。
软件I2C⼀般是使⽤GPIO管脚，⽤软件控制SCL,SDA线输出⾼低电平，模拟i2c协议的时序。
主要对⽐：
1.硬件IIC⽤法⽐较复杂，模拟IIC的流程更清楚⼀些。
2.硬件IIC速度⽐模拟快，并且可以⽤DMA
3.模拟IIC可以在任何管脚上，⽽硬件只能在固定管脚上。
有些单⽚机的硬件i2c不太稳定，调试问题较多。
例如⽹上很多⼈吐槽的STM32…。
i2c通信的详细讲解
i2c通信的详细讲解I2C（Inter-IntegratedCircuit）通信协议是一种用于连接两个不同芯片的系统总线技术，也称为两级串行总线协议或者双总线协议。
I2C协议是由 Philips Semiconductors公司发明的，并被广泛应用于许多不同类型的处理器，特别是嵌入式系统中。
在本文中，我们将讨论I2C协议的原理，它的优点及其在实际应用中的使用方法。
I2C协议使用两根线，一根叫作“时钟”（SCL），另一根叫作“数据”（SDA）。
它们可以用来传输数据，也可以用来控制时钟（SCL）和数据（SDA）的发送和接收。
I2C协议的发明是为了实现多设备的联动，使多个设备之间的信息传输更加高效，性能也更加稳定。
I2C协议的优点：1.省电池电量：I2C协议会在不发送数据时减少时钟信号电平，这样可以有效降低电池电量的消耗；2.单：I2C协议只需要两根电线，可以满足大多数多芯片联动的应用需求；3.能稳定：I2C协议传输稳定，在多设备环境中信号传输时间间隔距离短；4.讯范围宽：I2C协议可以实现多芯片间的远近程度，并通过扩展的协议可以扩大通讯的范围；5.持动态分配：I2C协议允许动态的分配芯片通信地址，以及通过地址捕获技术加快芯片通讯的效率。
I2C协议在实际应用中主要用于在不同芯片之间进行信息传输，比如CPU和外设（例如继电器或者显示器）之间的通讯。
运行I2C协议的系统必须具备以下特性：1. 主从模式：I2C要求两个通讯芯片必须有一个主芯片（Master）来控制所有的通讯，而其他芯片则作为从芯片（Slave）来响应主芯片的指令；2.特率：I2C的数据传输不仅要考虑传输的速度，还需要考虑传输的波特率，这个波特率会影响传输的效率；3.址捕获：I2C需要使用地址捕获技术来增加通信的效率，借此可以最大限度的减少不必要的数据通讯量。
I2C协议的应用非常广泛，它可用于控制多种不同的设备，从简单的温度传感器到复杂的PLC控制器，从内存管理到模拟/数字信号处理，几乎都可以用到I2C协议。
LX3107 I2C转UART接口芯片
LX3107 I2C转UART接口芯片ver 1.2- 概述LX3107 芯片为20 脚TSSOP 封装的CMOS 器件，是一款提供I 2 C转UART 接口方案的专用协议转换芯片.该芯片可以方便用户进行I 2 C 接口的扩展,将数据与RS232,RS485 总线进行透明传输.当设计中需要扩展微处理器的串口或希望在单独I 2 C 总线上与UART 器件进行数据交换,使用该芯片可以简单的实现方案.对于实现I 2 C 总线的远距离传输,LX3107 芯片也可以提供实用的解决方案.LX3107 芯片的I2C和UART 都具有128字节的FIFO,可最大限度的保存用户数据.I2C接口采用从机模式通讯，可适应从0~400K 的I2C 传输速率.LX3107 有3 个硬件管脚（A0，A1，A2）来实现不同的I2 C 从机地址设置,最多允许8 个器件公用一个I 2 C 总线. LX3107 芯片具有片内振荡器，可以提供UART 的波特率，范围从300~115200BAUD. UART 接收的数据可以以中断的方式通知主机.,以保证数据的实时性.具有低功耗功能，在此状态下，芯片进入节电模式,这种情况下功耗可降到10μA 以下,用户可以在运行中切换芯片的工作状态和关断状态.LX3107共两路UART 硬件接口:1 TXD0,RXD02 TXD1(可以做日志输出,或者不需要输入的串口)二特性1.工作电源电压2.7V-3.6V2.具有片内振荡器和内部复位电路3.0~400K 的I2C 时钟频率4.低电平有效中断输出5.300~115200BAUD 的UART 波特率设置范围6.独特的uart桥接功能7.uart具有奇偶校验的功能8.I 2 C 和UART 分别具有128 字节的FIFO9.具有关断功能，系统可实现低功耗10.脚的TSSOP 封装11.温度范围-40℃～+85℃三引脚及说明采用20 脚TSSOP 封装，引脚图如图1 所示。
I2C通信 I2C(Inter-Integrated Circuit)
I2C通信I2C(Inter－Integrated Circuit)总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。
I2C总线产生于在80年代，最初为音频和视频设备开发，如今主要在服务器管理中使用，其中包括单个组件状态的通信。
例如管理员可对各个组件进行查询，以管理系统的配置或掌握组件的功能状态，如电源和系统风扇。
可随时监控内存、硬盘、网络、系统温度等多个参数，增加了系统的安全性，方便了管理。
1 I2C总线特点I2C总线最主要的优点是其简单性和有效性。
由于接口直接在组件之上，因此I2C总线占用的空间非常小，减少了电路板的空间和芯片管脚的数量，降低了互联成本。
总线的长度可高达25英尺，并且能够以10Kbps 的最大传输速率支持40个组件。
I2C总线的另一个优点是，它支持多主控(multimastering)，其中任何能够进行发送和接收的设备都可以成为主总线。
一个主控能够控制信号的传输和时钟频率。
当然，在任何时间点上只能有一个主控。
2 I2C总线工作原理2.1 总线的构成及信号类型I2C总线是由数据线SDA和时钟SCL构成的串行总线，可发送和接收数据。
在CPU与被控IC之间、IC 与IC之间进行双向传送，最高传送速率100kbps。
各种被控制电路均并联在这条总线上，但就像电话机一样只有拨通各自的号码才能工作，所以每个电路和模块都有唯一的地址，在信息的传输过程中，I2C总线上并接的每一模块电路既是主控器（或被控器），又是发送器（或接收器），这取决于它所要完成的功能。
CPU 发出的控制信号分为地址码和控制量两部分，地址码用来选址，即接通需要控制的电路，确定控制的种类；控制量决定该调整的类别（如对比度、亮度等）及需要调整的量。
这样，各控制电路虽然挂在同一条总线上，却彼此独立，互不相关。
I2C总线在传送数据过程中共有三种类型信号，它们分别是：开始信号、结束信号和应答信号。
开始信号：SCL为高电平时，SDA由高电平向低电平跳变，开始传送数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-33
I2C总线具有多主控能力，可以对发 生在SDA线上的总线竞争进行仲裁，共仲 裁原则是这样的：当多个主器件同时想 占用总线时，如果某个主器件发送高电 平，而另一个主器件发送低电平，则发 送电平与此时SDA总线电平不符的那个器 件将自动关闭其输出级。
1-34
总线竞争的仲裁是在两个层次上进 行的。首先是地址位的比较，如果主器 件寻址同一个从器件，则进入数据位的 比较，从而确保了竞争仲裁的可靠性。 由于利用I2C总线上的信息进行仲裁 ，因此不会造成信息的丢失。
如果从器件正在处理一个实时事件 而不能接收数据时(例如正在处理一个内 部中断，在这个中断处理完之前就不能 接收I2C总线上的数据字节)，可以使时钟 SCL线保持低电平，从器件必须使SDA保 持高电平。 此时主器件产生1个结束信号，使传 送异常结束，迫使主器件处于等待状态 。当从器件处理完毕时释放SCL线，主器 件继续传送。
在I2C总线上传送信息时的时钟同步信号是 由挂接在SCL时钟线上的所有器件的逻辑 “与” 完成的。 SCL线上由高到低电平的跳变将影响到这些 器件，一旦某个器件的时钟信号变为低电平，将 使SCL线一直保持低电平，使SCL线上的所有器件 开始低电平期。此时，低电平周期短的器件的时 钟由低至高的跳变并不能影响SCL线的状态，于 是这些器件将进入高电平等待的状态。
1-15
STOP Condition A LOW to HIGH transition of SDA when SCL is HIGH determines the STOP condition. All operations must end with a STOP condition.
1-16
1-5
I2C总线的应用 总线的应用
1-6
I2C总线的基本结构 总线的基本结构
采用I2C总线标准的IC器件，其内部 I 具有I2C接口电路，通过软件寻址实现片 I 选，减少了器件片选线的连接。 CPU可以实现对硬件系统的既简单又 灵活的扩展与控制。 I2C总线接口电路结构如下图示。
1-7
1-8
双向传输的接口特性
1-23
I2C总线的数据传送格式 总线的数据传送格式
I2C总线开始信号后，送出的第一字 节数据是用来选择从器件地址的，其中 前7位为地址码，第8位为方向位(R／W) 。 方向位为“0”表示发送，即主器件 0 把信息写到所选择的从器件中；方向位 为“1”表示主器件将从从器件读信息。 1 读
1-24
开始信号后，系统中的各个器件将 自己的地址和主器件送到总线上的地址 地址 进行比较 比较，如果与主器件发送到总线上 比较 的地址一致，则该器件即为被主器件寻 址的器件； 其接收信息还是发送信息则由第8位 (R／W)确定。
1-37
2C接口的串行E2PROM存储器件 带I 接口的串行
CAT24WC02
电可擦除可编程只读存储器E2PROM可 分为并行和串行2大类。并行E2PROM在读 写数据是通过8位数据总线传输，而串行 E2PROM的数据是一位一位的传输。虽然与 并行E2PROM相比，串行传输数据较慢，但 它体积小、低廉、电路简单等优点，因 此广泛用于智能仪器、仪表设备中。
1-2
I2C总线简介 总线简介
I2C总线是一种用于集成电路之间连接的二线 制总线。 (Inter Integrated Circuit Bus) 它通过 SDA(串行数据线) 、 SCL(串行时钟线) 两根线在连到总线上的器件之间传送信息，并 根据地址识别每个器件。
1-3
I2C总线简介 总线简介
1-40
CAT24WC02的特性 的
阅读讲义P110表5.5。 容量：2kbits (即：256 Bytes) 2 (即 Bytes)； 一次页写的最大字节数：16字节； 16字节 16字节 最大可扩展数量：8片； 8 ESD：抗干扰的一项指标，越高越好。
1-41
CAT24WC02管脚描述 管脚描述
已学过的MCU与其外部器件的连接方法： 与其外部器件的连接方法
1、通过并行口连接; 2、通过UART串行口连接; （如MCU之间，MCU与PC机之间，以及MCU与 任何具有RS-232标准串口的设备之间） 另外，可以： 通过I2C接口连接各种具有I2C接口的器 件。
1-1
I2C接口技术 接口技术
1. I2C总线简介 2. 实验仪上的I2C总线接口器件 3. I2C总线接口器件及其应用 4. I2C总线接口的C51函数 作业19 作业20
1-25
I2C总线上每次传送的数据字节数不 限，但每一字节必须为8位，而且每个传送 的字节后面必须跟一个应答位(ACK (第9 ACK) ACK 位) 。 每次都是先传最高位，通常从器件在 接收到每字节后都会做出响应，即释放SCL 线返回高电平，准备接收下一个数据字节 ，主器件可继续传送。
1-26
I2C总线的应用 I2C总线的基本结构 双向传输的接口特性 I2C总线上的时钟信号（略） I2C的传输速率
数据的传送(“开始”和“结束”信号)（位传送 ） I2C BUS PROTOCOL I2C时序图 总线竞争的仲裁（略）
1-4
I2C上的应答位
I2C总线的应用 总线的应用
目前在视频处理、移动通信等领域 采用I2C总线接口器件已经比较普遍。 I 通用的I2C总线接口器件，如带I2C总 I I 线的单片机、RAM、ROM、A／D、D／A、 LCD驱动器等器件，也越来越多地应用于 计算机及自动控制系统中。
1-21
数据的传送
在数据传送过程中，必须确认数据 传送的开始和结束。 在I2C总线技术规范中，开始和结束 信号(也称启动 停止 启动和停止 启动 停止信号)的定义如下 图所示。
1-22
“开始”和“结束”信号 开始” 结束”
总线不忙时，数据线和时钟线保持高电 平。数据线在下降沿而时钟线为高电平时为 起动条件（S），数据线在下降沿而时钟线 为高电平时为停止条件（P）。
I2C总线根据器件的功能通过软 件程序使其可工作于发送或接收方式 。 产生信号的设备是传送器，接收 信号的设备是接收器，控制信号的设 备是主设备，受控信号的设备是从设 备。
1-9
I2C总线系统配置图 总线系统配置图
1-10
主器件用于启动总线上传送数据并 产生时钟以开放传送的器件，此时任何 被寻址的器件均被认为是从器件。 I2C总线的控制完全由挂接在总线上 的主器件送出的地址和数据决定，在总 线上，既没有中心机，也没有优先级。
1-35
实验仪上的I 总线接口器件 实验仪上的 2C总线接口器件
E2PROM：CAT24WC02（256B）； 实时时钟芯片：PCF8563。
察看实验仪电路图，观察I2C器件与单片 机之间的连接情况。
1-36
I2C总线接口器件及其应用 总线接口器件及其应用
1、串行E2PROM存储器件CAT24WC02 2、实时时钟芯片PCF8563
1-27
当主器件发送完一字节的数据后，接 着发出对应于SCL线上的一个时钟(ACK)应 答位，此时钟内主器件释放SDA线，一字节 传送结束，而从器件的响应信号将SDA线拉 成低电平，使SDA在该时钟的高电平期间为 稳定的低电平。 从器件的响应信号结束后，SDA线返回 高电平，进入下一个传送周期。
1-28
I2C时序图 时序图
1-17
I2C时序参数 时序参数
1-18
I2C的传输速率 的传输速率
I2C总线的数据传送速率在标准工作 方式下为100Kbit／s，在快速方式下， 100Kbit 100Kbit／ 最高传送速率可达400Kbit／s。 400Kbit／ 400Kbit
1-19
I2C总线上的时钟信号（略） 总线上的时钟信号
1-13
2C I
BUS PROTOCOL
The following defines the features of the I2C bus protocol: (1) Data transfer may be initiated only when the bus is not busy. (2) During a data transfer, the data line must remain stable whenever the clock line is high. Any changes in the data line while the clock line is high will be interpreted as a START or STOP condition.
1-39
CAT24WC02
CAT24WC02的特性； CAT24WC02管脚描述； CAT24WC02管脚功能； CAT24WC02内部结构图； 串行E2PROM芯片的寻址； CAT24WC02数据地址分配； CAT24WC02写操作方式； CAT24WC02读操作方式； CAT24WC02的C51编程及应用。
应答位（ 应答位（ACK） ）
在起动条件和停止条件之间传送器传送 给接收器的数据数量没有限制。每个８位字 节后加一个应答位，传送器产生高电平的应 答位，这时主设备产生一个附加应答时钟脉 冲。
1-29
从接收器必须在接收到每个字节后 产生一个应答位，主接收器也必须在接 收从传送器传送的每个字节后产生一个 应答位。 在应答位时钟脉冲出现时，SDA 线 应保持低电平（应考虑起动和保持时间 ）。传送器应在从设备接收最后一个字 节时变为低电平，使接收器产生应答位 ，这时主设备可产生停止条件。
1-20
当所有器件的时钟信号都变为高电平时 ，低电平期结束，SCL线被释放返回高电平， 即所有的器件都同时开始它们的高电平期。其 后，第一个结束高电平期的器件又将SCL线拉 成低电平。这样就在SCL线上产生一个同步时 钟。 可见，时钟低电平时间由时钟低电平期 时钟低电平时间由时钟低电平期 最长的器件确定， 最长的器件确定，而时钟高电平时间由时钟高 电平期最短的器件确定。 电平期最短的器件确定。
