实验七运算放大器求差和电路实验报告
实验七比例求和运算电路
03 实验步骤与操作
搭建比例运算电路
选择合适的运算放大器
搭建电路
根据实验需求，选择具有适当性能指 标的运算放大器，如低失真、低噪声 等。
按照设计好的电路图，在面包板上搭 建比例运算电路，注意元件布局和走 线。
设计比例运算电路
根据所需放大倍数，设计合适的比例 运算电路，包括电阻、电容等元件的 选型和取值。
搭建求和运算电路
设计求和运算电路
根据实验需求，设计能够实现两 个或多个输入信号求和的运算电
路。
选择合适的元件
根据设计需求，选择合适的电阻、 电容等元件，实现信号的加权和求 和。
搭建电路
在面包板上按照设计好的电路图搭 建求和运算电路，确保连接正确且 紧固。
组合比例求和运算电路
连接比例运算电路和求和运算电路
实验意义及价值
拓展电子技术应用领域
比例求和运算电路作为一种基本的模拟电路，在电子技术应 用领域具有广泛的应用前景，如信号处理、自动控制等。
促进电子技术教学发展
通过本次实验，可以帮助学生深入理解和掌握模拟电路的基 本原理和设计方法，提高其实践能力和创新意识。
对未来研究的建议
深入研究高性能比例求和运算电路
实验七比例求和运算电路
目 录
• 引言 • 比例求和运算电路基本原理 • 实验步骤与操作 • 实验数据分析与讨论 • 实验结论与总结
01 引言
实验目的
掌握比例求和运算电 路的基本原理和实现 方法。
通过实验验证理论分 析和电路设计的正确 性。
学会使用运算放大器 构建比例求和电路。
实验背景
比例求和运算电路是模拟电子技术中的一种基本电路，广泛应用于信号处理、自动 控制等领域。
运算放大器的应用实验报告
运算放大器的应用实验报告仪用运算放大器及其应用实验报告实验报告课程名称：电路与模拟电子技术实验指导老师：张冶沁成绩：__________________ 实验名称：仪用运算放大器及其应用实验类型：电路实验同组学生姓名：__________ 一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求1．了解仪表放大器与运算放大器的性能区别；2．掌握仪表放大器的电路结构及设计方法；3．掌握仪表放大器的测试方法； 4．学习仪表放大器在电子设计中的应用。
二、实验内容和原理1．用通用运算放大器设计一个仪表放大器（用LM358芯片）2．用INA128 精密低功耗仪器放大器设计一个仪表放大器仪表放大器是一种高增益放大器，其具有差分输入、单端输出、高输入阻抗及高共模抑制比等特点。
仪表放大器采用运算放大器构成，但在性能上与运算放大器有很大的差异。
标准运算放大器的闭环增益由反馈网络决定；而仪表放大器使用了一个与其信号输入端隔离的内部反馈电阻网络，因此具有很高的共模抑制比KCMR，在有共模信号的情况下也能放大很微弱的差分信号。
当前在数据采集、医疗仪器、信号处理等电子系统设计中普遍采用仪表放大器对弱信号进行高精度处理。
常用的仪表放大器可采用由三个运算放大器构成，也可直接选用单片仪表放大器。
单片仪表放大器具有高精度、低噪声、设计简单等特点以成为优选器件。
三、主要仪器设备LM358芯片INA128 精密低功耗仪器放大器四、操作方法和实验步骤两种仪表放大器的性能测量：一、电压增益和最大不失真输出，并计算出共模抑制比输入正弦波，改变输入信号幅度或频率，用示波器监测输出波形，在不失真的情况下，测量输入电压为最大或最小时的电压增益，及最大不失真输出电压，并计算共模抑制比。
二、输出端噪声电压输入为0，用示波器测量峰峰值。
运算放大电路实验报告
北京邮电大学实验报告课程名称：电子电路基础实验名称：集成运算放大器的运用通信工程系23班姓名：郭奥教师：魏学军成绩：2011年11月28日一：实验目的1．研究有集成运算放大器组成的比例，加法，减法，和积分等基本运算电路功能2．了解运算放大器在实际应用时应考虑的一些问题3．提高独立设计和独立完成实验的能力二：实验器材三：预习思考题1. 本实验哪些电路需要调零？若需要如何操作？所有需要放大含有直流分量的应用场合，都必须进行调零，即对运放本身（主要是差动输入级）的失调进行补偿，以保证运放闭环工作时，输入为零时输出也为零。
操作时分两种情况：① 有的运放已有引出的补偿端，只需按照器件手册的规定接入调零电路即可。
② 对于没有设调零端的运放，可将电路的输入端接地，用万用表直流电压档或示波器的DC 耦合档接在电路的输出端，调节电位器，使输出为零。
2. 在反相加法器中，如ui1和ui2均采用直流信号，并选定ui2=-1V ，当考虑到运算放大器的最大输出幅度（V 12±）时，|ui1|的大小不应超过多少伏？答：2/)2(1uo ui ui --=故|ui1|max=6.5V3. 在积分电路中，如F C k R μ7.4,1001=Ω=，求时间常数。
假设ui=0.5V,问要使输出电压uo 达到5V ，需要多长时间？答：47.0*1==C R τ)0(1)(0uc uidt RC t uo t+-=⎰t=4.7s 4. 为了不损坏集成芯片，试验中要注意什么问题？答：切记正、负电源极性接反和输出端短路。
四：实验电路图：反相比例运算电路反相加法运算电路积分运算电路五：实验步骤：1.反相比例运算电路（1）设计一个反相放大器，Au=-5V，Rf=10KΩ，供电电压为±12V。
（2）输入f=1kHz、ui=100mV的正弦交流信号，测量相应的uo，并用示波器观察uo和ui的波形和相位关系，记录输入输出波形。
运算放大器的应用实验报告
运算放大器的应用实验报告运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，在电子电路中有着广泛的应用。
本实验旨在通过实验操作，加深对运算放大器的工作原理和应用特性的理解，同时掌握运算放大器在电路中的具体应用。
一、实验目的。
1. 了解运算放大器的基本工作原理；2. 掌握运算放大器的基本参数测量方法；3. 学习运算放大器在电路中的应用，包括比较器、放大器、积分器和微分器等。
二、实验仪器与设备。
1. 示波器。
2. 直流稳压电源。
3. 示波器探头。
4. 运算放大器集成电路。
5. 电阻、电容等元件。
6. 实验电路板。
7. 万用表。
三、实验原理。
运算放大器是一种差动放大器，具有高输入阻抗、低输出阻抗、大增益和宽带宽等特点。
在实验中，我们将通过测量运算放大器的输入输出特性、电压增益、输入偏置电流等参数，来了解其基本特性。
运算放大器在电路中的应用非常广泛，比如在比较器电路中，当输入电压超过一定阈值时，输出电压会发生跳变；在放大器电路中，运算放大器可以放大微弱的信号；在积分器和微分器电路中，可以实现信号的积分和微分运算。
四、实验内容与步骤。
1. 搭建运算放大器的输入输出特性测量电路，通过改变输入电压，测量输出电压与输入电压的关系曲线；2. 测量运算放大器的电压增益，并分析其影响因素；3. 搭建运算放大器的比较器电路，观察输入电压与输出电压的关系；4. 搭建运算放大器的放大器电路，测量放大电路的电压增益；5. 搭建运算放大器的积分器和微分器电路，观察输入输出波形，并分析其特性。
五、实验数据与分析。
1. 输入输出特性曲线如图所示（图表略），通过测量得到的数据绘制曲线，可以看出运算放大器的输入输出特性呈线性关系；2. 测量得到的电压增益为100，经分析发现电阻值的选择对电压增益有一定影响，需要合理选择电阻值以满足设计要求；3. 比较器电路的实验结果表明，运算放大器在一定输入电压范围内输出电压保持稳定，一旦超过阈值，输出电压会发生跳变；4. 放大器电路的实验结果显示，运算放大器可以有效放大输入信号，且放大倍数与电阻值的选择有关；5. 积分器和微分器电路的实验结果表明，运算放大器可以实现信号的积分和微分运算，输出波形与输入波形呈现出相应的积分和微分关系。

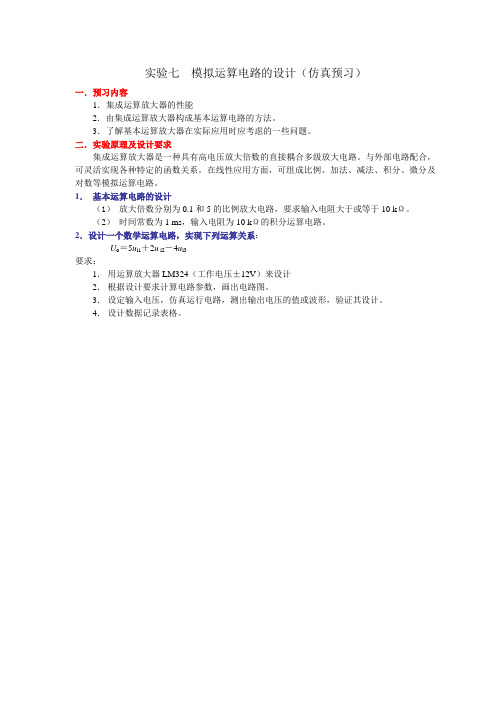

实验七___模拟运算电路的设计(预习)
实验七模拟运算电路的设计（仿真预习）
一．预习内容
1．集成运算放大器的性能
2．由集成运算放大器构成基本运算电路的方法。
3．了解基本运算放大器在实际应用时应考虑的一些问题。
二．实验原理及设计要求
集成运算放大器是一种具有高电压放大倍数的直接耦合多级放大电路。
与外部电路配合，可灵活实现各种特定的函数关系。
在线性应用方面，可组成比例、加法、减法、积分、微分及对数等模拟运算电路。
1．基本运算电路的设计
（1）放大倍数分别为0.1和5的比例放大电路，要求输入电阻大于或等于10 kΩ。
（2）时间常数为1 ms，输入电阻为10 kΩ的积分运算电路。
2．设计一个数学运算电路，实现下列运算关系：
U o＝5u i1＋2u i2－4u i3
要求：
1．用运算放大器LM324（工作电压±12V）来设计
2．根据设计要求计算电路参数，画出电路图。
3．设定输入电压，仿真运行电路，测出输出电压的值或波形，验证其设计。
4．设计数据记录表格。
运算放大器实验报告---修改版
模拟集成电路设计课程设计根据运算放大器设计要求(单位增益带宽、 相位裕量、 功耗等)，分析 CMOS 运算放大器的所有性能指标。
使用 Level one 模型进行手工计算，设计出所有器件的尺寸参数，然后，通过 Tspice 软件仿真验证，给出所有性能指标的仿真结果。
一、要求：1、开环直流增益 ≥ 80 dB2、单位增益带宽 ≥ 100KHz3、相位裕量 ≥ 50 degree4、负载电容 = 2 pF5、摆幅 [0.25*(VDD-VSS), 0.75*(VDD-VSS)]6、电源电压 5V二、原理分析 原理图：LV 1V 00000000000000V =5.0实验原理：电路选用二级米勒补偿，其中一级放大主要是放大增益，二级是放大摆幅，将电路分三部分来看左边：用直流电压为m1，m2提供偏置电压中间：m3，m4，m5，m6，m1一路选用差分放大电路作为一级放大 右边：m2，m7一路是提高输出摆幅电路部分 Cc 为补偿电容，而电感L 起稳压作用 为达到设计指标，对运算放大器的每个moS 管都要在饱和区工作，通过对原理图的小信号分析得到这种结构的增益为Gain = gm1×gm6/（gds2 + gds4）/（gds6 + gds7）表示，其中gds2 ， gds4， gds6 ， gds7，分别为M2，M4，M6，M7管的相关电导。
gm1,gm6分别M1、M6的跨导。
而输出电压摆幅为Vincm.max=Vdd-|V GS3|+Vthn ，Vincm.min=V od5-V GS1=V od5+V od1+Vthn1，其中Vod1、Vod5分别为M1和M5的过驱动电压。
21()(1)2D n ox GS TH DS WI C V V V Lμλ=-+2()112()()D m n oxGS TH DS GS THDDDSGS TH on n oxGS TH I W g C V V V L V V I L I V V V R WC V V Lμγλγμ=-==-∝-=-饱和饱和＝时三、设计步骤：1. 由已知的C L 并根据转换速率的要求（或功耗要求）选择I SS （I 9）的范围；2. 计算满足频率要求的R out 范围，否则，改变I SS ；3. 设计W 3/L 3（ W 4/L 4）、W 5/L 5（ W 6/L 6 ）满足上ICMR （或输出摆幅）要求；4. 设计W 2/L 2 、 W 7/L 7满足增益要求；满足下ICMR （或输出摆幅）要求；5. 若达不到设计要求，重复上述过程。
运算放大电路实验报告
实验报告课程名称：电子电路设计与仿真实验名称：集成运算放大器的运用班级：计算机18-4班姓名：祁金文学号：5011214406实验目的1.通过实验，进一步理解集成运算放大器线性应用电路的特点。
2.掌握集成运算放大器基本线性应用电路的设计方法。
3.了解限幅放大器的转移特性以及转移特性曲线的绘制方法。
集成运算放大器放大电路概述集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管、电阻和电容等元件及它们之间的连线所组成的完整电路制作在一起，使之具有特定的功能。
集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。
集成运放广泛用于模拟信号的处理和产生电路之中，因其高性价能地价位，在大多数情况下，已经取代了分立元件放大电路。
反相比例放大电路输入输出关系: 输入电阻: Ri=R1反相比例运算电路反相加法运算电路反相比例放大电路仿真电路图压输入输出波形图同相比例放大电路输入输出关系: 输入电阻: Ri=∞输出电阻: Ro=0同相比例放大电路仿真电路图电压输入输出波形图差动放大电路电路图差动放大电路仿真电路图五：实验步骤： io V R R V 12-=i R o V R R V R R V 1212)1(-+=io V R R V )1(12+=R o V R R V R R V 12i 12)1(-+=1.反相比例运算电路（1）设计一个反相放大器，Au=-5V，Rf=10KΩ，供电电压为±12V。
（2）输入f=1kHz、ui=100mV的正弦交流信号，测量相应的uo，并用示波器观察uo和ui 的波形和相位关系，记录输入输出波形。
测量放大器实际放大倍数。
（3）保持ui=30mV不变，测量放大的上截止频率，并在上截止频率，并在上截止频率点时在同一坐标系中记录输入输出信号的波形。
实验七集成运算放大器指标测试
实验七集成运算放大器指标测试一、实验目的1、掌握运算放大器主要指标的测试方法。
2、通过对运算放大器μA741指标的测试，了解集成运算放大器组件的主要参数的定义和表示方法。
二、实验原理集成运算放大器是一种线性集成电路，和其它半导体器件一样，它是用一些性能指标来衡量其质量的优劣。
为了正确使用集成运放，就必须了解它的主要参数指标。
集成运放组件的各项指标通常是由专用仪器进行测试的，这里介绍的是一种简易测试方法。
本实验采用的集成运放型号为μA741（或F007），引脚排列如图7－1所示，它是八脚双列直插式组件，②脚和③脚为反相和同相输入端，⑥脚为输出端，⑦脚和④脚为正、负电源端，①脚和⑤脚为失调调零端，①⑤脚之间可接入一只几十KΩ的电位器并将滑动触头接到负电源端。
⑧脚为空脚。
1、μA741主要指标测试图7－1 μA741管脚图图7－2 U0S、I0S测试电路1）输入失调电压U 0S理想运放组件，当输入信号为零时，其输出也为零。
但是即使是最优质的集成组件，由于运放内部差动输入级参数的不完全对称，输出电压往往不为零。
这种零输入时输出不为零的现象称为集成运放的失调。
输入失调电压U 0S 是指输入信号为零时，输出端出现的电压折算到同相输入端的数值。
失调电压测试电路如图7－2所示。
闭合开关K 1及K 2，使电阻R B 短接，测量此时的输出电压U 01 即为输出失调电压，则输入失调电压O1F11OS U R R R U +=实际测出的U 01可能为正，也可能为负，一般在1～5mV ，对于高质量的运放U 0S 在1mV 以下。
测试中应注意：a 、将运放调零端开路。
b 、要求电阻R 1和R 2，R 3和R F 的参数严格对称。
2）输入失调电流I 0S输入失调电流I 0S 是指当输入信号为零时，运放的两个输入端的基极偏置电流之差，B2B1OS I I I -=输入失调电流的大小反映了运放内部差动输入级两个晶体管β的失配度，由于I B1 ，I B2 本身的数值已很小（微安级），因此它们的差值通常不是直接测量的，测试电路如图7－2所示，测试分两步进行a 、 闭合开关K 1及K 2，在低输入电阻下，测出输出电压U 01 ， 如前所述，这是由输入失调电压U 0S 所引起的输出电压。
电路实验报告及总结(3篇)
第1篇一、实验目的本次实验旨在通过搭建和测试电路，加深对基本电路理论的理解，掌握电路分析和实验操作技能，包括电路元件的识别、电路连接、电路参数测量以及电路故障排查等。
二、实验原理本实验涉及的基本电路包括电阻、电容、电感等基本元件的串联、并联和组合电路，以及基本的放大电路、滤波电路和振荡电路。
通过这些基本电路的学习和实验，可以了解电路的工作原理和性能特点。
三、实验仪器与设备1. 数字万用表2. 示波器3. 信号发生器4. 电阻、电容、电感等基本元件5. 电路板6. 连接线四、实验内容及步骤1. 基本元件识别与测量- 识别电阻、电容、电感等基本元件的规格和参数。
- 使用数字万用表测量电阻、电容、电感的实际值。
2. 串联电路- 搭建一个简单的串联电路，包括电阻、电容和电感。
- 使用示波器观察电路的输出波形，分析电路的频率响应。
3. 并联电路- 搭建一个简单的并联电路，包括电阻、电容和电感。
- 使用示波器观察电路的输出波形，分析电路的频率响应。
4. 放大电路- 搭建一个简单的共射极放大电路，使用三极管作为放大元件。
- 调整电路参数，观察输入信号和输出信号的关系，分析电路的放大倍数和频率响应。
5. 滤波电路- 搭建一个简单的低通滤波电路，使用RC网络。
- 调整电路参数，观察滤波效果，分析电路的截止频率和滤波特性。
6. 振荡电路- 搭建一个简单的RC振荡电路，使用运算放大器作为振荡元件。
- 调整电路参数，观察振荡波形，分析电路的振荡频率和稳定性。
五、实验数据与分析1. 基本元件测量- 电阻、电容、电感的实际值与标称值对比，分析误差来源。
2. 串联电路- 通过示波器观察输出波形，分析电路的频率响应，与理论值对比。
3. 并联电路- 通过示波器观察输出波形，分析电路的频率响应，与理论值对比。
4. 放大电路- 通过示波器观察输入信号和输出信号的关系，分析电路的放大倍数和频率响应。
5. 滤波电路- 通过示波器观察滤波效果，分析电路的截止频率和滤波特性。
实验七 比例求和运算电路
实验七比例求和运算电路实验七比例求和运算电路一、实验目的1. 掌握用集成运算放大器组成比例、求和电路的特点及性能。
2. 学会上述电路的测试和分析方法。
二、实验器材（型号）1. 数字万用表UT562. 电子线路实验学习机三、实验原理集成运放的应用首先表现在它能构成各种电路上，运算电路的输出电压是输入电压某种运算的结果，介绍比例、加减等基本运算电路。
（1）运算电路：（2）描述方法：运算关系式 uO＝f (uI)（3）分析方法：“虚短”和“虚断”是基本出发点。
1. 理想运放的参数特点Aod、 rid 、fH 均为无穷大，ro、失调电压及其温漂、失调电流及其温漂、噪声均为0。
电路特征：引入电压负反馈。
集成运放的线性工作区: AuO?uo??u??u?可得u??u??0即u??u?。
又因ri??，可得运放的输入电流i=0。
利用运放在线性应用时u??u?和i=0这两个特点来分析处理问题，所得结果与实际情况相当一致，不会带来明显的误差。
RFuiRRPiu?－RI??uou?＋图3-7-1 理想运放电路1. 基本运算电路（1）反相比例电路uo??iFRF??uiRF （3-7-1） R1可见，由于电路中引入深度负反馈，使闭环放大倍数AuF完全由反馈元件值确定。
改变比值RF/R，可灵活地改变AuF的大小。
式中的负号表示uo与ui反相。
平衡电阻RP=RF//R。
RFuiR－iFi1u+＋oR_PRP为了减小输入级偏置电流引起的运算误差。
图3-7-2 反相比例电路（2）反相加法电路uo??(RFRuRi1?FRui2) （3-7-3） 12若取R1=R2=R，则有ui1R1RFui1iFi2R2－i2＋u+oR_P 图3-7-3 反相加法电路uFO??RR(ui1?ui2) （3-7-4） 1此电路的输入信号不限于两路，根据需要可扩展为多路。
（3）同相比例电路和电压跟随器RFR－u?+u+o__iRPu?＋u图3-7-4 同相比例电路u??RR?RuoF因此为 uRFo?(1?R)ui （3-7-5）电路的闭环放大倍数为2AuF?1?RF （3-7-6） R 上式表明，同相比例电路的输出电压uo与输入电压ui同相位，而且电压放大倍数总是大于1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运算放大器求差和电路
1. 实验背景
从结构上看，它是反相=v R -根据
2.4.1 求差电路
输入和同相输入相结合的放大电路。
4o
n 1n i1R v v R v v --3
p 2p i20
R R v v -=
-i1
1
4i2323141o v R
v R R R R R R v ++=))((R R =当
,2314R R R =则)(i1i214o v v R v -若继续有,
14R R =则i1
i2o v v v -=虚短、虚断和N 、P 点的KCL 得：
p
n v v
=R v A =
R
从放大器角度看
1
4
i1i2o d R v v v -=R R =时，2
3
14R R )(i1i21
4
o v v R v -=
增益为
（该电路也称为差分电路或减法电路）
根据+
2.4.3 求和电路
1n i1-R v v 3
o
n -R v v =虚短、虚断和N 点的KCL 得：2
i 2
31i 13o -v R R v R R v +=321R R R ==若0
p n ==v
v 2n i2-R v v
则有2
i 1i o -v v v +=
（该电路也称为加法电路）
2. 实验目标
1.熟悉电压跟随器的原理
2.掌握求差电路和求和电路的设计及仿真
3. 实验方法
实验方法： 采用基于PSpice 进行微电子设计的方法。
采用的软件工具是PSpice 软件仿真平台。
实验基本面步骤：
1、点击 Capture CIS 打开 Pspice ，新建一个工程： File —>New->，新建一个 Project 文件。
2、有了基本的界面，需要添加器件库，一般采用快捷键SHIFT+P 。
3、设置器件参数
4、现在选择PSICE\NEW SIMULATION PROFILE ，为新的仿真取名
5、设置偏压点分析,选择“ac sweep ”等，之后设置指针类型和位置
6、启动PSPICE 仿真，需要单击主工具栏内的按钮或者是PSICE\RUN 功能菜单选项来启动运行程序仿真。
7、电路图中的参数用花括号括起，如3中的{CE}等
8、 图中的PARAMETERS: place →part →add library 后，添加special.olb
9、 双击PARAMETERS: 出现property editor ，选择New column, name 中写入相应的参数名，例如3中的CE ，初始值VCE=0V ，IB=10uA ， IE=1mA
10、 仿真过程，需要先进行DC Sweep 设定，然后options 中选择parametric sweep, 在sweep varaible 栏中选择GLOBAL PARAMETER ，在parameter name 中将相应的参数名写入。
在sweep type 栏中分别写入参数的变化，包括该参数的初始值、终值以及增量值。
4. 实验设计
1. 电压跟随器仿真电路如图a 所示。
绘出其输出、输入波形图。
2.
V3
FREQ = 50Hz VAMPL = 10VOFF = 0
R1
10k
R2
1k
V112V
V+
V2-12V
V-U1uA741+
3
-2
V +
7
V -
4
OUT
6OS1
1
OS2
5
图a 电压跟随电路
2. 求差电路如图所示。
运放选用741，电源电压V+=+15V ，V-=-15V ，R1=R2=10K Ω，R3=R4=100K Ω。
（1）当V1=0，V2=－0.5sin(2π×100t)(V)时，绘出V2和输出电压的波形。
（2）当V1=0.5sin(2π×100t)(V)，V2=0时，绘出V1和输出电压的波形。
（3）当V1=0.5sin(2π×100t)(V)，V2=－0.5sin(2π×100t)(V)时，绘出V2－V1和输出电压的波形。
（4）当V1=1.5sin(2π×100t)(V)，V2=－1.5 sin(2π×100t)(V)时，绘出V2－V1和输出电压的波形。
（5）思考：如何设计仿真电路可以得到该电路的传输特性v o = f(v1-v2)。
其仿真结果如图C 所示
V2FREQ = 100Hz VAMPL = -0.5V VOFF = 0R1
10k
0V315V
V+
V4-15V V-
U1uA741+
3
-2
V+
7V-4
OUT 6OS11
OS2
5V1
FREQ = 100Hz VAMPL = 0.5V VOFF = 0
R3
10k
R4
100k
R5
100k
图b 求差电路
V_V5
-4.0V
-2.0V 0V 2.0V 4.0V
V(U1:OUT)
-20V
0V
20V
(1.4972,-14.788)
(-1.5138,14.812)
图c 电路的传输特性曲线
3. 求和电路各参数如图所示。
绘出并观察V1、V2与输出电压的波形，并考虑如何消去输出电压的负号，实现完全符合常规的算术加法。
V2FREQ = 100Hz VAMPL = 0.5V VOFF = 0R1
10k
0V3
15V
V+
V4-15V V-
U1uA741+
3
-2
V+7V-4
OUT 6OS11
OS2
5V1
FREQ = 100Hz VAMPL = 1.5V VOFF = 0
R3
10k
R5
10k
图d 求和电路
5. 实验结果
图7-1波形图
图7-1电路图
图7-2（1）波形图
图7-2（1）电路图
图7-2（2）波形图
图7-2（2）电路图
图7-2（3）波形图
图7-2（3）电路图
图7-2（4）波形图
图7-2（4）电路图
图7-2（5）波形图
图7-3波形图（1）
图7-3电路图（1）
图7-3波形图（2）
图7-3电路图(2)
6.总结
每次试验都有一些难以解决的问题，自己做总是发现不了，需要别人的帮助，这次和同学讨论之后很好的解决了老师的要求。
但是随着做实验次数的增多，对软件更加了解，知道
了运算放大器以及电压跟随器和求和求差电路怎么使用。
对课本知识更加了解。
