变电一次设计无功补偿设计分析一、引言在变电一次设计中，无功功率补偿是非常重要的一环，它能够提高电网的稳定性，减少线路损耗，提高用电质量，降低电网输电成本。
对于变电一次设计中无功补偿的设计分析显得尤为重要。
本文将针对无功补偿的设计原理、设计方法和设计分析展开详细讨论，并结合实际案例进行分析和总结。
二、无功功率的产生原因在交流电路中，无功功率产生的主要原因是电感和电容。
当电路中存在电感元件（如变压器、电动机等）时，电流滞后电压，导致功率因数小于1，从而产生无功功率。
同样，当电路中存在电容元件时，电流领先于电压，同样也会产生无功功率。
无功功率的产生可以说是电路中电感和电容元件的必然结果。
三、无功补偿的设计原理无功功率的产生对电网有一系列的不利影响，因此需要进行无功补偿。
无功补偿的原理是通过连接并联无功补偿装置（如无功补偿电容器、静止无功补偿装置等），来在电网中引入适量的电容或电感，使得电路中的无功功率得到消耗，从而提高功率因数。
在变电一次系统中，通常采用电容器进行无功补偿。
电容器通过直接连接到变电站的低压侧，或者通过并联接入变压器的中性点实现无功补偿。
电容器的放置位置会受到很多方面的影响，包括电网的类型、负载特性、变压器的类型等。
正确合理地布置无功补偿装置，能够有效地提高电网的功率因数，减少无功功率的损耗。
在电力系统中，由于负载的不断变化，使得无功功率的需求也会产生变化。
无功补偿装置需要具备一定的动态调节能力，以适应电网负载变动。
这也是无功补偿系统设计中需要考虑的重要因素之一。
1. 根据电网负载特性进行设计根据电网的负载特性，分析其无功功率需求变化规律，并设计相应的无功补偿系统。
对于负载变化较小的电网，可以采用静态无功补偿装置；对于负载变化较大的电网，需要采用动态无功补偿装置来实现无功功率的补偿。
2. 综合考虑变压器和电容器布置在变电一次设计中，变压器的类型和布置对无功补偿系统的设计有很大的影响。
合理地布置变压器和电容器，可以提高电网的功率因数，并降低系统的损耗。
35kV～220kV变电站无功补偿装置设计技术规定
35kV~220kV变电站无功补偿装置设计要求和审核要点一、范围规定了35kV～220kV变电站中的无功补偿装置，包括10kV-66kV的并联电容器装置、并联电抗器装置、静止无功补偿装置、静止无功发生器装置的工程设计。
适用于35kV～220kV新建变电站，改扩建工程可参照执行。
二、系统要求2.1各级电压无功补偿应根据分层分区、就地平衡的原则确定。
2.2变电站内装设的感性和容性无功补偿设备的容量和型式，应根据电力系统近、远期调相调压、电力系统稳定、电能质量标准的需要选择，同时考虑敏感和波动负荷对电能质量的影响。
2.3无功补偿装置应优先考虑采用投资省、损耗小、可分组投切的并联电容器和并联电抗器。
为满足系统稳定和电能质量要求而需装设静止无功补偿器或静止无功发生器时，应通过技术经济及环境因素等综合比较确定。
2.4变电站内用于补偿输电线路充电功率的并联电抗器一般装在主变压器低压侧，需要时也可装在高压侧。
2.5并联电容器装置一般装设在变压器的低压侧，当条件允许时，应装设在变压器的主要负荷侧。
2.6变电站内装设的并联电容器组和并联电抗器组的补偿容量，不宜超过主变压器容量的30%。
无功补偿装置应按最终规模设计，宜根据无功负荷增长和电网结构变化分期装设。
2.7综合考虑简化接线、节省投资、提高设备补偿效益，对并联电容器组和并联电抗器组进行合理分组，确定无功补偿设备的分组数。
2.8电容器分装在不同组合方式下投切时，不得引起高次谐波谐振和有危害的谐波放大。
2.9投切一组电容器或电抗器所引起接入母线电压的变动值，不宜超过其额定电压的2.5%。
2.10根据电容器组合闸涌流、系统谐波情况以及对系统和电容器组的影响等方面的验算确定分组投切的并联电容器组的电抗率。
当变电站无谐波实测值时，可按GB/T 14549中规定的各级电压母线的谐波电压畸变率及谐波电流允许值计算。
2.11静止无功补偿器中电容器组的设计应避免与其他静止无功补偿支路及系统电源侧产生谐振。
课程设计无功补偿
课程设计无功补偿一、教学目标本章节的教学目标旨在让学生掌握无功补偿的相关知识，包括无功补偿的原理、方法和应用。
知识目标要求学生能够理解无功补偿的概念、分类和作用，以及无功补偿器的工作原理和性能。
技能目标要求学生能够运用无功补偿的知识进行实际问题的分析和解决，包括无功补偿器的选择和设计。
情感态度价值观目标则是培养学生的创新意识和团队合作精神，鼓励学生积极参与讨论和实验，提高对电力系统优化的认识和责任感。
二、教学内容本章节的教学内容主要包括无功补偿的基本原理、无功补偿器的类型及其性能、无功补偿的应用实例等。
首先，将通过讲解和示例让学生了解无功补偿的概念和必要性，解释无功补偿器的工作原理和作用。
然后，介绍常用的无功补偿器类型，如电容器、电感器、TSC（晶闸管控制电容器）等，并分析它们的性能和适用场景。
最后，结合实际案例，讲解无功补偿在电力系统中的应用，如提高功率因数、降低线路损耗等。
三、教学方法为了提高学生的学习兴趣和主动性，将采用多种教学方法进行教学。
首先，通过讲授法向学生传授无功补偿的基本概念和原理，并结合实际案例进行讲解，以加深学生的理解。
其次，采用讨论法学生进行小组讨论，鼓励学生提出问题、分享观点，培养学生的批判性思维和团队合作能力。
此外，还将运用案例分析法和实验法，让学生通过分析实际案例和参与实验，亲手操作无功补偿器，增强学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，将选择和准备适当的教学资源。
教材方面，将选用权威、系统的电力系统无功补偿教材，为学生提供全面的知识体系。
参考书方面，将推荐一些相关的论文和专著，供学生进一步深入研究。
多媒体资料方面，将制作PPT、动画等教学课件，以直观、生动的方式展示无功补偿的相关概念和原理。
实验设备方面，将准备无功补偿器实验装置，让学生能够亲自动手进行实验，加深对无功补偿的理解和认识。
五、教学评估本章节的评估方式将采用多元化的形式，以全面、客观地评估学生的学习成果。
变电一次设计中无功补偿设计分析
变电一次设计中无功补偿设计分析为实现电力资源的合理配置，减少电网损耗，提高电网质量，必须对电力系统进行合理的无功补偿。
基于此，本文就对变电一次设计中无功补偿设计有关内容展开分析。
标签：变电;一次设计;无功补偿设计1確保无功补偿方法选用的合理性将相关无功补偿设备装设到变电站中，一方面可以提升整个系统的运作效率，另一方面可增大相关电气设施的具体功率因数，降低系统功率的相应损耗。
通常将无功补偿技术运用到变电站的方法很多，如分组、集中以及就地补偿等不同类型的补偿方法。
其中，就地补偿主要针对处于变电站中拥有很大流动的无功功率位置会装设相应的无功补偿装置，方法简单且方便，但是因装设较为分散化而增加了管控困难;分组补偿主要针对位于变电站中的配电变压器装置进行无功补偿电容器组的安装处理;集中补偿则主要针对位于变电站输配线路的高压端进行电容器组的安装处理，从而降低系统配电线路中的无功功率。
2做好电抗器装置的设计工作针对无功补偿装置，并联电抗器装置是其不可或缺的构成部分，旨在提升感性无功功率，实现对电力系统中冗余的容性无功功率的平衡处理，特别是对电力系统拥有较轻负荷、输送功率小的情况，能产生良好成效。
所以有关输电线路相应的感性无功功率下降，但是导线中的电容性则基于使输电线路形成的容性充电功率高于感性无功功率为目的，以达到对系统中电压的平衡。
只有维系系统无功平衡的状态，才能避免电力系统中出现电压变大的情况，可参见图1和图2。
3注重电容器装置无功补偿容量的科学设定通过合理设置电容器装置的无功补偿容量，不但可降低无功功率配电线路中的无功功率传递，而且利用减小线损的方式确保了供电质量与效率，发挥了无功补偿容量配置的良好作用。
电压等级小于220kV变压器的低压边的无功补偿处理中，假如负荷较小的情况，当配电倒送无功时，易于增加功率的损耗量，经济效应不佳，所以应该尽可能规避此种情况。
当有关功率因数较大的时候，由单位补偿容量所形成的降损成效不够明显。
变电一次设计无功补偿设计分析

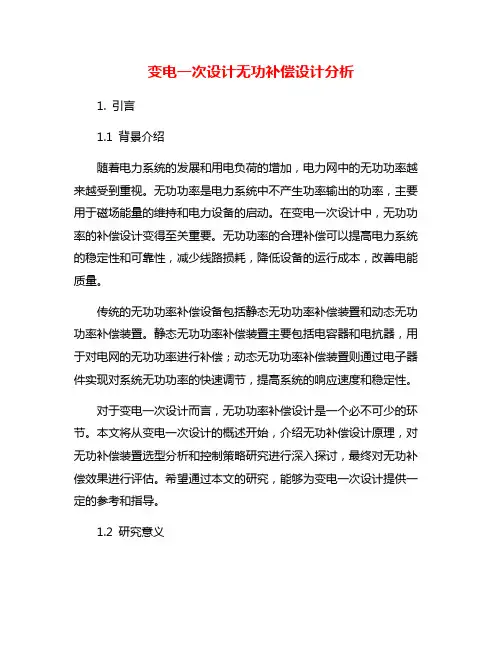

变电一次设计无功补偿设计分析1. 引言1.1 背景介绍随着电力系统的发展和用电负荷的增加，电力网中的无功功率越来越受到重视。
无功功率是电力系统中不产生功率输出的功率，主要用于磁场能量的维持和电力设备的启动。
在变电一次设计中，无功功率的补偿设计变得至关重要。
无功功率的合理补偿可以提高电力系统的稳定性和可靠性，减少线路损耗，降低设备的运行成本，改善电能质量。
传统的无功功率补偿设备包括静态无功功率补偿装置和动态无功功率补偿装置。
静态无功功率补偿装置主要包括电容器和电抗器，用于对电网的无功功率进行补偿；动态无功功率补偿装置则通过电子器件实现对系统无功功率的快速调节，提高系统的响应速度和稳定性。
对于变电一次设计而言，无功功率补偿设计是一个必不可少的环节。
本文将从变电一次设计的概述开始，介绍无功补偿设计原理，对无功补偿装置选型分析和控制策略研究进行深入探讨，最终对无功补偿效果进行评估。
希望通过本文的研究，能够为变电一次设计提供一定的参考和指导。
1.2 研究意义本文主要研究变电一次设计中的无功补偿设计，探讨无功补偿在变电一次设计中的重要性和作用。
无功补偿是电力系统中的一项重要技术手段，可以提高系统的功率因数，改善电压质量，减少线损和提高输电效率。
在变电一次设计中，合理的无功补偿设计能够有效地提高系统的稳定性和可靠性，降低运行成本，提高供电质量，保障电网运行的安全稳定性。
通过对无功补偿设计原理的研究，可以深入了解无功补偿在电力系统中的作用机理，为无功补偿装置的选型和控制策略提供理论指导。
对无功补偿效果的评估，可以帮助工程师和设计人员更好地了解无功补偿系统的运行效果，为后续的系统优化提供依据。
研究变电一次设计中的无功补偿设计具有重要的理论和实践意义，可以为电力系统的安全稳定运行和经济运行提供技术支持和保障。
【研究意义】。
2. 正文2.1 变电一次设计概述变电一次设计概述是电力系统设计中非常重要的一环，它涉及到变电站内部设备的配置、布局和连接。
无功补偿设计范文
无功补偿设计范文无功补偿是电力系统中常用的电力质量调节手段之一，它能够改善系统的功率因数，减少无功功率的流动，并提高电网的稳定性和效率。
无功补偿技术的设计涉及到无功功率的计算与补偿装置的选型、布置等一系列步骤。
本文将从无功功率计算、无功补偿装置的选用及布置以及无功补偿设计过程中需要考虑的因素等方面进行讨论。
首先，无功功率的计算是无功补偿设计的基础。
无功功率可被分为感性无功功率和容性无功功率。
感性无功功率是指电源所吸收的无功功率，而容性无功功率是指电源所释放的无功功率。
无功功率计算的关键是计算感性无功功率和容性无功功率的大小。
计算公式如下：感性无功功率（Qc）= U^2 * sin(Phi) * I / 1000容性无功功率（Ql）= U^2 * sin(Phi) * I / 1000其中，U为电压的有效值，Phi为电流相位角，I为电流有效值。
根据无功功率的计算结果，可以选择合适的无功补偿装置进行补偿。
常见的无功补偿装置包括电容器、静态无功发生器（SVC）、静止无功发生器（STATCOM）等。
电容器广泛应用于电网中的小容量无功补偿，它能够提供恒定容性无功，改善电网的功率因数。
静态无功发生器是一种通过控制功率电子器件的无功生成和吸收来实现无功补偿的装置，它能够提供可调容性无功，并且具有响应速度快、可靠性高的特点。
静止无功发生器是一种新型无功补偿装置，它采用高频开关元件，能够提供快速且精确的容性或感性无功补偿。
在无功补偿装置的布置方面，需要考虑到电网的拓扑结构和电力负荷的分布。
布置无功补偿装置的目的是在电力系统中合理地分布无功功率，减少传输损耗和电力系统的压降。
一般地，无功补偿装置应该布置在输电线路和变电站之间，以减少系统的无功功率流动和提高电网的稳定性。
此外，还需要考虑到无功补偿装置的容量和数量，以及补偿装置的可靠性和经济性等因素。
在无功补偿设计过程中，还需要考虑到一些其他因素。
例如，无功补偿装置应具有高性能的控制系统，能够实现精确的无功调节和快速的响应速度。
无功补偿方案
（3）无功补偿控制器：用于自动控制无功补偿装置的投切，实现无功功率的实时补偿。
3.无功补偿参数设置
根据电力系统的负荷特性和无功需求，合理设置以下参数：
（1）补偿容量：根据系统无功需求，确定无功补偿装置的容量。
（2）补偿方式：根据负荷特性，选择合适的补偿方式。
第2篇
无功补偿方案
一、概述
电力系统的稳定性与经济性是电网运行的核心目标。无功补偿作为提升系统稳定性、优化电能质量、降低网络损耗的关键技术手段，其方案制定需综合考虑技术、经济、法规等多方面因素。本方案旨在为某电力系统提供一套详细的无功补偿方案，确保其合法合规、高效可行。
二、目标
1.显著提高系统的功率因数，降低无功负荷对系统的影响。
4.法规遵循
-严格遵循国家电力行业法律法规、技术标准和安全规范。
-确保方案设计、设备选型、施工安装及运行维护的合法合规性。
四、实施计划
1.前期准备
-完成现场勘查，明确补偿需求。
-编制详细的设计方案，包括设备选型、参数配置、施工图纸等。
-提交相关部门审查，获取必要的批准和许可。
2.施工阶段
-按照设计方案，组织设备采购和施工队伍。
（3）有功和无功损耗降低，电网运行效率提高。
（4）合规性审查合格，方案实施过程中无违法违规行为。
五、结论
本方案针对某电力系统，制定了一套合法合规的无功补偿方案。通过采用合理的无功补偿方式、装置选型和参数设置，有望提高电力系统的稳定性、电能质量，降低系统损耗。在实施过程中，严格遵循国家政策和法规要求，确保方案的顺利实施。本方案的实施将对提高我国电力系统的运行水平具有积极意义。
无功补偿装置的选型与设计
无功补偿装置的选型与设计无功补偿装置是一种用于改善电力系统功率因数的设备，它通过补偿电流中的无功成分，提高功率因数，减少系统的无功功率损耗。
本文将探讨无功补偿装置的选型与设计，以帮助读者了解如何选择合适的无功补偿装置及其设计原则。
1. 无功补偿装置的选型在选择无功补偿装置时，需要考虑以下几个因素：1.1 系统功率因数系统的功率因数是选择无功补偿装置的基本依据。
当系统功率因数低于设定值时，需要考虑安装无功补偿装置来提高功率因数。
1.2 负载类型根据负载的类型，可以选择不同类型的无功补偿装置。
常见的无功补偿装置包括静态无功发生器（SVC）、无功发生器组（STATCOM）和固定补偿电容器等。
1.3 控制方式无功补偿装置可以通过电容器开关或智能无功补偿控制器进行控制。
根据实际需求，选择适合的控制方式。
1.4 额定容量根据负载的需求和系统的容量，选择合适的无功补偿装置额定容量。
过小的容量可能无法满足需求，而过大的容量将浪费资源。
2. 无功补偿装置的设计无功补偿装置的设计需要考虑以下几个方面：2.1 电容器选择选择适当的电容器是无功补偿装置设计中的关键之一。
电容器的选择应考虑其额定电压、容量和损耗等因素，以确保电容器可以正常运行并满足功率需求。
此外，电容器还需要具备耐高压、低损耗和较长的使用寿命等特性。
2.2 保护措施为了确保无功补偿装置的安全稳定运行，需要采取相应的保护措施。
例如，安装电容器过电流保护器、电压保护器和温度保护器等，以防止电流过载、电压过高和温度过高等问题。
2.3 协调性设计对于较大规模的无功补偿装置系统，需要进行协调性设计，以保证系统各个组件之间的协调运行。
例如，根据系统的特点选择合适的滤波器、电抗器和电流互感器等，以优化系统的无功补偿效果。
2.4 安装位置无功补偿装置的安装位置也需要仔细考虑。
选择合适的安装位置可以最大程度地减少电缆长度和功率损耗，提高系统的效率。
综上所述，无功补偿装置的选型与设计需要综合考虑系统功率因数、负载类型、控制方式、额定容量等因素。
