cad中的标准比例
CAD中各种线型比例的区别（全局比例因子、当前对象缩放比例、线性比例）
CAD中各种线型比例的区别（全局比例因子、当前对象缩放比
例、线性比例）
cad中各种线型比例主要有以下三种：
1.在CAD线型资源管理器里有两个比例：全局比例因子、当前对象缩放比例。
2.在对象的特性（CTRL+1）中有个线型比例。
他们分别起什么作用呢？
1：全局比例因子：图纸中所有图形的线型比例都会乘上这个比例，假设这个比例设置为100，某条线自己的线型比例是2，那么实际的线型比例就是200。
如果图纸尺寸非常大或非常小，要正常显示和打印虚线，通常可以统一调整全局比例因子。
调整比例快捷方式：lts。
2：当前对象缩放比例：线型资源管理器中的此比例会影响后面创建所有对象的线型比例，而不会影响已经绘制好的所有对象的线型比例。
3：对象的线型比例：每个对象都有自己的线型比例，可以选中对象后在特性框中对选定的对象进行修改。

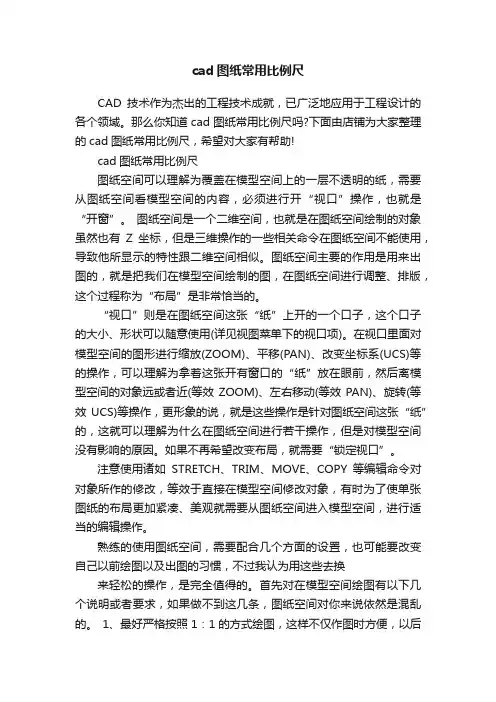

cad图纸常用比例尺
cad图纸常用比例尺CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。
那么你知道cad图纸常用比例尺吗?下面由店铺为大家整理的cad图纸常用比例尺，希望对大家有帮助!cad图纸常用比例尺图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用(详见视图菜单下的视口项)。
在视口里面对模型空间的图形进行缩放(ZOOM)、平移(PAN)、改变坐标系(UCS)等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近(等效ZOOM)、左右移动(等效PAN)、旋转(等效UCS)等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
快速掌握CAD绘图比例尺设置技巧
快速掌握CAD绘图比例尺设置技巧CAD是一种广泛应用于工程设计和绘图的软件，它提供了丰富的功能和工具，使绘图工作更加高效和精确。
在CAD中，比例尺的设置是非常重要的一项技巧，它能够帮助我们在绘制图纸时保持正确的比例，确保设计的准确性。
下面，我将介绍几个快速掌握CAD绘图比例尺设置技巧的方法。
首先，打开CAD软件并选择要绘图的文件。
在绘图界面中，我们需要确定绘图的比例尺。
比例尺通常以“1：X”的形式表示，其中X表示绘图中实际长度与图纸上相应长度之间的比例关系。
比如，如果1cm在图纸上表示实际长度的10cm，那么比例尺就是1：10。
其次，点击CAD界面上的“格式”选项卡，找到比例尺设置的选项。
在CAD的不同版本中，比例尺设置的位置可能略有不同，但一般在“格式”或“视图”等选项中都能找到。
点击比例尺设置选项后，会弹出一个对话框。
在对话框中，我们可以看到已经存在的比例尺选项以及可以自定义的比例尺。
如果我们需要自定义比例尺，可以点击“新建”按钮。
在新建比例尺的对话框中，我们可以设置比例尺的名称、比例关系以及对应的单位。
比例尺的名称可以根据需要进行自定义，比如“1：100”或者“1：50”。
比例关系可以根据实际需求进行输入，比如输入“100”表示1单位长度在图纸上表示100单位长度的意思。
对应的单位可以选择英寸、厘米或其他单位。
设置完比例尺之后，点击对话框中的“确定”按钮，比例尺就会被保存下来。
此时，我们可以在绘图界面的比例尺选项中看到新添加的比例尺选项。
选择所需的比例尺后，CAD会自动根据比例关系来调整绘图的显示。
在绘图的过程中，如果需要更改比例尺，可以重新进入比例尺设置对话框，删除或修改不需要的比例尺选项。
除了以上的设置方法，CAD还提供了一些其他的比例尺设置技巧可以帮助我们更快速地调整绘图比例。
比如，可以使用“拉伸”命令来调整绘图中某一部分的大小，从而实现比例尺的更改。
另外，CAD还支持通过输入具体数值的方式来设置绘图的比例尺。
CAD绘图技巧 设置精确的线型比例
CAD绘图技巧：设置精确的线型比例在CAD软件中，设置精确的线型比例是非常重要的，这可以帮助我们更好地呈现绘图效果并准确地表达我们的设计意图。
下面将介绍一些实用的技巧，帮助您在绘图过程中设置精确的线型比例。
1.设置图纸比例在CAD绘图中，我们常常需要按比例绘制图纸，以确保设计的准确度。
首先，打开绘图框，然后选择适合的比例，例如1:100或1:50。
您可以根据实际需求选择合适的比例，以适应不同的绘图尺寸。
2.创建标准线型在绘图过程中，使用不同的线型可以清晰地表示不同的元素或构造。
可以通过以下步骤创建标准线型：首先打开线型管理器，然后点击“新建”按钮。
在弹出的对话框中，输入线型名称，并选择线型样式，例如对划线、实线或虚线等。
确保线型的比例符合实际尺寸，并点击“应用”和“关闭”按钮保存设置。
3.设置线型比例在CAD中，我们可以设置线型的比例，以确保绘图时线型的长度和间距都符合实际需求。
在CAD软件的设置中，可以调整线型比例的数值，例如将线型比例设置为0.5，线型的长度和间距将变为原来的一半。
您可以根据需要调整线型比例，以适应不同的绘图要求。
4.应用线型比例在绘图过程中，我们可以通过将线型比例应用于图层或对象，来实现不同线型的绘制。
首先，选择需要应用线型比例的图层或对象，然后打开线型属性对话框。
在对话框中，选择“线型比例”选项，并输入您希望的线型比例数值。
点击“应用”和“关闭”按钮，使设置生效。
5.调整线型比例如果您需要调整已经绘制好的线型比例，可以通过一些技巧进行调整。
首先，选择线型需要调整的线型或对象，然后打开线型属性对话框。
在对话框中，调整线型比例数值，并点击“应用”和“关闭”按钮，以完成线型比例的调整。
通过使用上述技巧，我们可以在CAD绘图中设置精确的线型比例，从而更好地表达我们的设计意图。
这些技巧能够帮助我们改善绘图效果，并确保线型的长度和间距符合实际尺寸。
在实际使用过程中，您可以根据需要灵活运用这些技巧，以满足不同的设计要求。
CAD施工图制图标准
一套完整的装饰施工图包括图纸封面、图纸目录、装饰设计说明、材料目录、原始平面图、平面布置
图、墙体定位图、地面铺装图、天花平面布置图、天花灯具定位图、机电点位定位图、强电插座布置图、
弱电插座布置图、空调风口点位图、安全疏散指示图、电气系统图、喷淋点位布置图、烟感点位布置图。
其中封面、图纸目录和各种说明图要在空间模型里绘制。
VN、矿棉板为GP、金属为MT、镜子为MR。
谢谢观赏
图纸目录
在图纸目录里，每一个图纸都要有相应的编号，图纸封 面编号为0、图纸目录为A-00、装饰设计说明为A-01、装 饰设计说明（二）为A-02、以此类推。 装饰平面图里，原始平面图编号为YS-01、平面布置图为 PM-01、墙体定位图为PM-02、地面铺装图为PM-03、天 花平面布置图为PM-04、机电点位定位图为PM-05 电气施工图里，电气设计说明为DS-01、天花灯具连线图为DS-02、强电插座布置图为DS-03、 弱电点位布置图为DS-04、安全疏散指示图为DS-05、电气系统图为DS-06、喷淋点位布置图为 XF-01、烟感点位布置图为XF-02
CAD装饰施工图制图标准 （比例）
GB50001-2010《房屋建筑制图统一标准》里，建施平面图 多用1:100，个别情况1:150或1:200,1:500或1:1000 图样的比例，应为图形与实物相对应的线性尺寸比例。 比例的符号为“：”，比例应以阿拉比数字表示。 比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。
CAD装饰施工图制图标准 （图层）
所有的物体及标注说明应使用与其对应的图层去绘制，与此同时还要注意线 条的颜色，类型，线宽。要有清晰的图层意识，绘制的每一根线都要考虑应 该放在哪个图层里。 绘制的时候，为了节省图纸的运存空间，应尽可能地少使用无关的图层，但 该有的图层必须要有。
CAD室内设计作图规范
CAD室内设计作图规范1. 比例尺在室内设计绘图中，比例尺是非常关键的因素。
室内设计的绘图常用的比例尺有1:50，1:100和1:200。
在CAD软件中，可以通过打开绘图设置来选择相应的比例尺。
2. 标注在CAD室内设计绘图中，标注必不可少。
标注可以帮助人们更加清晰地理解设计方案。
常用的标注有墙体高度、门窗尺寸、家具尺寸、电器的位置等。
标注文字应使用一致的字体和大小，以确保整个图纸的统一性。
3. 图层在CAD绘图中，图层是非常重要的。
应该使用多个图层对CAD室内设计绘图进行分类和组织，以提高效率。
例如，可以创建厨房、客厅、卧室等功能区图层。
从而在需要修改某个区域时，可以快速地找到需要修改的图层。
4. 标准化符号在CAD室内设计绘图中，应使用标准符号来表示不同的元素。
例如，在CAD绘图中，应使用统一的符号表示不同类型的电器，以便人们更加清晰地理解室内设计方案。
5. 坐标系在CAD绘图中，坐标系是非常重要的。
它可以帮助人们更好地描述和交流室内设计方案。
在CAD绘图中，应根据设计方案，使用世界坐标系或局部坐标系。
6. 表格在CAD室内设计绘图中，表格可以帮助人们更加清晰地理解设计方案。
例如，在家具布置图中，可以使用表格来显示家具的名称，尺寸和位置。
7. 文件命名在CAD室内设计绘图中，文件命名非常重要。
文件名应该简洁而有意义。
推荐的文件命名方式是使用“设计方案名称_绘图类型.扩展名”的格式。
例如，“客厅设计平面图.dwg”。
8. 文件格式在CAD室内设计绘图中，文件格式也是非常重要的。
通常使用DWG或DXF格式保存。
这些格式可以保持图形的矢量格式，同时还可以轻松地进行修改。
9. 尺寸特性在CAD室内设计绘图中，尺寸特性也非常重要。
尺寸特性可以帮助人们更好地描述和交流室内设计方案。
例如，在绘图中应该使用一致的尺寸单位和格式。
如使用英寸、毫米等系统作为长度单位。
10. 参考图层在CAD室内设计绘图中，参考图层是非常有用的。
【CAD】CAD中的各种比例你了解多少？
【CAD】CAD中的各种⽐例你了解多少？CAD中涉及⽐例的概念有很多，图纸、视⼝、打印、标注、填充、线型等等都有⽐例，有些概念⽐较直观，也好理解，例如图块的⽐例、填充的⽐例等，有些概念单独拿出来也不难理解，但⼏个概念混到⼀块，就容易糊涂了。
之前发过关于不好⽐例的⽂章，也有总结性的⽂章，这⾥重新整理⼀下，希望⼤家看过后不要更糊涂就好。
图纸⽐例纸张的尺⼨有固定的规格，⽐如A4\A3\A2\A1\A0是⽐较常⽤的纸张，有时会根据需要使⽤加长的纸张，但即使加长纸张的负⾯也是有限的，⽽我们绘制的图形的尺⼨则千变万化，⼩的可能是⼏毫⽶的的零件，⼤的可能⼀张数千公⾥的底图，这些图形最终都要打印到图纸上，⼤多数情况没有办法按照实际尺⼨打印，因此就需要按照⼀定的⽐例放⼤或缩⼩，⽽这个⽐例就是图纸⽐例。
在图框中都要标明图纸⽐例，这样可以明确图纸上图形尺⼨与实物尺⼨之间的⽐例可以明确图纸上图形尺⼨与实物尺⼨之间的⽐例关系，如果⼀张图纸中还有部分采⽤其他⽐例，通常都会单独标明。
关系图纸⽐例⼤家都很清楚，这个⽐例看似跟CAD画图没有关系，但实际上CAD中的很多⽐例都是跟这个⽐例密切相关的。
他决定我们按什么⽐例来画图、按什么⽐例来打印、怎么设置⽂字、标注设置多⼤等等。
我们在绘图之前必须先根据图形的⼤致尺⼨和的打印纸张的尺⼨算出这个⽐例，然后再来规划和绘制图纸，这样就可以避免在绘图过程中设置到最终出图的时候才发现有些⽐例设置不合理。
不同⾏业图纸通常有⽐较常⽤的⽐例，通常也就不⽤算了，直接按照规定设置就好了。
绘图⽐例绘图⽐例，就是在CAD中绘制的图形尺⼨与实物尺⼨之间的⽐例关系。
AUTOCAD或浩⾠CAD 等通⽤CAD软件其实也没有绘图⽐例这个概念，绘图⽐例其实是在绘图者的⼼中，是由绘图者确定的。
图者确定的。
⽐如说有⼀个100长的线，要1:1画图，你就绘制100个单位长，要1:100画图，就绘制1个单位长。
如果不需要在模型空间绘制多种⽐例的图形，建议都按1:1⽐例绘制，这样在CAD绘图时，如果不需要在模型空间绘制多种⽐例的图形，建议都按在绘制、标注、修改时都⽐较⽅便。
CAD绘图比例
目前用AutoCAD绘图主要有三种确定比例的方式：方法一、“绘图比例”确定为1:1，通过调整“内涵比例”来确定“非比例元素”的尺度（注：非比例元素——字高、线宽、轴线号直径等，即人工绘图时不需比例尺确定的部分）：优点：1）绘图时不用换算比例。
2）标注的尺寸恒等于图上距离。
3）可以随意引用平面图中的元素作为详图；互相交流也方便。
缺点：1）与人工绘图的比例概念相反，理解困难。
2）须引入“布图”概念；多比例绘图时，如要事先布置图面，需采用图纸空间多窗口布图（这样的图纸不容易将多张图纸放在一个DWG中，也不不便于交流）。
方法二、用户事先确定“出图比例”，“绘图比例”不确定（需绘制图的比例＝“出图比例”时，“绘图比例”为1:1）：优点：1）与人工绘图的比例概念相同，理解容易。
2）不需要“布图”就可以事先布置图面。
缺点：1）当“出图比例”与“绘图比例”不相等时，需人工换算绘图尺寸。
2）标注的尺寸可能不等于图上距离。
方法三、“绘图比例”确定为1:1，在用户调整当前比例时，程序同时调整“出图比例”（即对全图进行放缩）：优点：集中了“方法一”和“方法二”的多数优点。
缺点：1）每一次变化比例时，都需对全图进行SCALE放缩处理，对于那种将许多张图放在一个DWG中的用法，可能速度有点问题。
2）对于二次开发软件的依赖过于大。
3）“当前比例”的概念过于强；对于喜欢东画两笔，西画两笔的人来说，可能感觉不舒服。
希望用户对这三种确定比例的方法给予评论，谢谢！1.你知道你用CAD画出的图打印出来会是多大吗？2.你知道你图中标注文字打印出来字高是多少mm吗？3.你能确定你画的1：100的图打印出来比例确实是1：100吗？这个问题乍一看似乎简单，研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD工作中总结出一些经验，现在来和大家分享一下。
我们需要解决的问题：1. 无论图纸大小，比例大小，我们要保证打印出来的文字是确定的大小。
（例如标注文字高度是3mm）2. 如果要按照比例出图，那出图的比例是准确的。
