真空加热炉是一种在真空环境中进行加热处理的设备,其工作原理如下:
1. 设备构造:真空加热炉主要由加热室、真空系统、温度控制系统和安全保护系统等组成。

加热室是被加热的物体放置的空间,其内部一般由耐高温材料构成,以承受高温环境。

真空系统用于排除加热室内的气体,使加热过程中不会出现氧化或化学反应。

温度控制系统用于监测和调节加热室内的温度,保证加热过程的稳定性。

安全保护系统用于监测设备的工作状态,如温度过高、真空泄漏等情况,以保障运行安全。

2. 工作过程:首先将待加热的物体放置在加热室内。

启动真空系统,排除加热室内的空气和其他气体,形成真空环境。

随后,启动加热系统,将加热元件(如电阻丝、电炉管等)加热至设定的温度。

加热元件通过辐射、传导和对流等方式向加热室内的物体传递热能,使其升温。

3. 温度控制:温度控制系统实时监测加热室内的温度,根据设定要求进行控制。

一般会采用温度传感器将温度信号反馈给控制系统,通过控制加热元件的供电电流、通风、冷却等方式来调节加热室内的温度,使其保持在设定的范围内。

4. 安全保护:设备通常配备有安全保护系统,监测设备的工作状态,如温度过高、真空泄漏等异常情况。

当检测到异常时,安全保护系统会触发相应的保护措施,如自动切断电源、报警、停止加热等,以保障设备和操作人员的安全。

综上所述,真空加热炉通过排除空气和其他气体,形成真空环境,利用加热元件向加热室内的物体传递热能,实现加热处理。

通过温度控制系统和安全保护系统的配合,可以保证加热过程的稳定性和安全性。

闪蒸罐 加热炉工作原理 总结

闪蒸罐  加热炉工作原理   总结

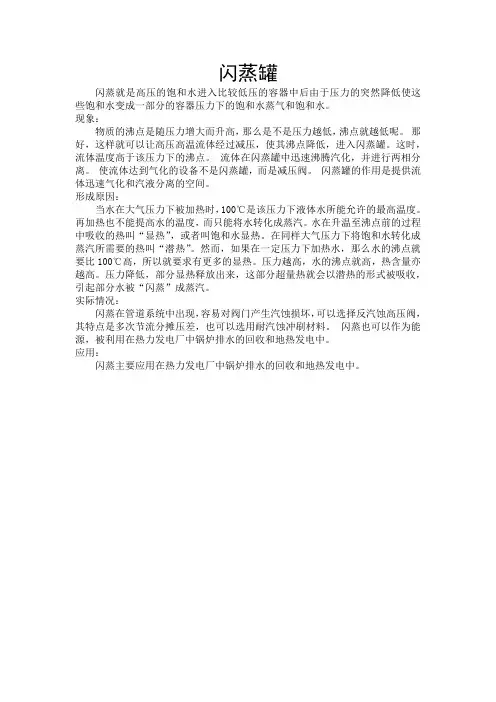

闪蒸罐闪蒸就是高压的饱和水进入比较低压的容器中后由于压力的突然降低使这些饱和水变成一部分的容器压力下的饱和水蒸气和饱和水。

现象:物质的沸点是随压力增大而升高,那么是不是压力越低,沸点就越低呢。

那好,这样就可以让高压高温流体经过减压,使其沸点降低,进入闪蒸罐。

这时,流体温度高于该压力下的沸点。

流体在闪蒸罐中迅速沸腾汽化,并进行两相分离。

使流体达到气化的设备不是闪蒸罐,而是减压阀。

闪蒸罐的作用是提供流体迅速气化和汽液分离的空间。

形成原因:当水在大气压力下被加热时,100℃是该压力下液体水所能允许的最高温度。

再加热也不能提高水的温度,而只能将水转化成蒸汽。

水在升温至沸点前的过程中吸收的热叫“显热”,或者叫饱和水显热。

在同样大气压力下将饱和水转化成蒸汽所需要的热叫“潜热”。

然而,如果在一定压力下加热水,那么水的沸点就要比100℃高,所以就要求有更多的显热。

压力越高,水的沸点就高,热含量亦越高。

压力降低,部分显热释放出来,这部分超量热就会以潜热的形式被吸收,引起部分水被“闪蒸”成蒸汽。

实际情况:闪蒸在管道系统中出现,容易对阀门产生汽蚀损坏,可以选择反汽蚀高压阀,其特点是多次节流分摊压差,也可以选用耐汽蚀冲刷材料。

闪蒸也可以作为能源,被利用在热力发电厂中锅炉排水的回收和地热发电中。

应用:闪蒸主要应用在热力发电厂中锅炉排水的回收和地热发电中。

加热炉工作原理液体(气体)燃料在加热炉辐射室(炉膛)中燃烧,产生高温烟气并以它作为热载体,流向对流室,从烟囱排出。

待加热的原油首先进入加热炉对流室炉管,原油温度一般为29。

炉管主要以对流方式从流过对流室的烟气(9)中获得热量,这些热量又以传热方式由炉管外表面传导到炉管内表面,同时又以对流方式传递给管内流动的原油。

原油由对流室炉管进入辐射室炉管,在辐射室内,燃烧器喷出的火焰主要以辐射方式将热量的一部分辐射到炉管外表面,另一部分辐射到敷设炉管的炉墙上,炉墙再次以辐射方式将热辐射到背火面一侧的炉管外表面上。

轧钢加热炉工作原理

轧钢加热炉工作原理

轧钢加热炉工作原理
轧钢加热炉是用于加热钢坯至适宜轧制温度的设备。

其工作原理如下:
1. 物料进料:钢坯通过输送机或卷扬机进入加热炉内。

2. 加热方式:加热炉主要通过燃烧燃料(如天然气、煤气等)或者电加热来加热钢坯。

燃气加热炉会引入燃气,并通过燃烧室进行燃烧,产生高温烟气,通过炉膛内管道将烟气传递给钢坯,从而加热钢坯。

电加热炉则直接通过电流通电加热。

3. 加热控制:加热温度是关键控制参数之一。

加热炉内通常会安装温度传感器以监测钢坯温度,并根据设置的加热曲线进行控制。

控制系统会调节燃气进气量或者电流大小来达到预定的加热温度。

4. 保温期:钢坯达到预定的加热温度后,会停留在加热炉内一段时间进行保温,以确保温度均匀,并使物料的内部温度与外部温度达到平衡。

5. 出料:加热完成后,钢坯通过输送机或卷扬机从加热炉中取出,进入后续的轧制工序。

总的来说,轧钢加热炉通过燃气燃烧或电加热的方式,将钢坯加热至适宜的轧制温度。

通过控制加热时间和温度,确保加热效果的均匀性和满足工艺要求。

加热炉出口温度与燃料油压力串级控制系统

加热炉出口温度与燃料油压力串级控制系统
例如,当炉出口温度因原料油流量的减小或初温的上升而 升高,同时炉膛温度也因燃料压力的增大而升高时,炉出口温度 升高,主控制器感受的偏差为正,因此它的输出减小,也就是说, 副控制器的设定值减小。与此同时,炉膛温度升高,使副测量值 增大。这样一来,副控制器感受的偏差是两方面作用之和,是一 个比较大的正偏差。于是它的输出要大幅度地减小,控制阀则根 据这一输出信号,大幅度地关小阀门,燃料流量则大幅度地减小 下来,使炉出口温度很快地回复到设定值。
项目三 串级控制系统
串级控制系统
内容提要
本项目讲述以提高系统控制质量为目的的串 级控制系统。主要介绍了串级控制系统的组成原 理与结构,系统特点,应用范围、串级控制方案 的设计原则,最后介绍了串级控制系统的投运步 骤和参数整定方法。
项目三 串级控制系统
在简单反馈回路中增加了计算环节、控制环 节或其他环节的控制系统统称为复杂控制系统。 复杂控制系统的种类较多,按其所满足的控制要 求可分为两大类:
从上述分析中可以看出,在串级控制系统中,由于引入了一 个副回路,因而能及早克服从副回路进入的二次扰动对主变量的 影响,又能保证主变量在其他扰动(一次扰动)作用下能及时加 以控制,因此能大大提高系统的控制质量,以满足生产的要求。
项目三 串级控制系统
3.2 串级控制系统的特点
从总体来看,串级控制系统仍然是一个定值控制系统。 但是和简单控制系统相比,串级控制系统在结构上增加了一 个与之相连的副回路,因此具有很多特点,如下所述。
图3.3 加热炉温度串级控制系统方框图
项目三 串级控制系统
3.1.2 串级控制系统的结构
1.方框图 串级控制系统是一种常用的复杂控制系统,它是根据系统
结构命名的。串级控制系统由两个控制器串联连接组成,其中一 个控制器的输出作为另一个控制器的设定值。 如图3.4所示,为串级控制系统的通用原理方框图。由该图 可以看出,串级控制系统在结构上具有以下特征: (1)将原被控对象分解为两个串联的被控对象; (2)中间变量为副被控变量,称为副控制系统; (3)以原对象的输出信号为主被控变量,构成一个主控制系 统,称为主控制系统、主回路或主环; (4)主控制系统中控制器的输出信号作为副控制系统控制器 的设定值; (5)主回路是定值控制系统,副回路是随动控制系统。

工业加热炉使用说明书及安全规范

工业加热炉使用说明书及安全规范

工业加热炉使用说明书及安全规范工业加热炉使用说明书及安全规范一、工业加热炉简介工业加热炉是一种用于加热原料、制造化学反应所需的高温设备。

它广泛使用于石油、化工、冶金、机械等行业中。

本产品使用高品质的金属材料制造,具有高温、长寿命、稳定可靠、节能环保等优点。

二、产品结构及工作原理工业加热炉由炉体、炉膛、控制系统等组成。

工作原理是把电能或者其他能源转化为热能,通过燃烧、电阻、磁耦合等方式将热能传递给加热材料,使其达到所需的温度。

三、使用前准备1.检查电源电压是否符合产品标识要求。

2.检查设备是否有损坏或者松动的部件。

3.检查电路连接是否正常。

4.阅读使用说明书,了解操作方法和注意事项。

4.操作步骤1.将设备适当地放置在通风良好的地方,保持设备与四周的距离,避免与易燃物接触。

2.将电源接通。

3.将要加热的原料放入炉膛内。

4.设置温度和时间,启动加热程序。

5.等待加热完成,关闭电源,清理炉膛内的残余物。

5.注意事项1.在使用过程中,不要将机身碰撞或者摔落,以免破坏设备。

2.禁止在设备周围放置易燃、易爆物品。

3.在设备工作时,不要将身体或者衣服接近炉膛,以避免烫伤。

4.在加热过程中,应定时对设备进行检查,如发现异常应立即关闭电源处理。

5.当设备需要保养时,应该由专业人员进行。

六、故障排除方法1.设备不工作或者停止工作可能原因:电源故障,控制系统故障,加热元件损坏处理办法:检查电源、控制系统、加热元件并维修。

2.设备温度过高或者过低可能原因:温度传感器损坏,控制系统故障,加热元件损坏处理办法:检查温度传感器、控制系统、加热元件并维修。

七、合理使用1.在工业加热炉的使用过程中,应该按照产品说明书和技术规范进行使用。

2.避免非专业人员对设备进行维护和操作。

3.在设备保养中,应该选择合适的维修人员进行维护。

4.避免设备频繁开关。

5.在设备保养中,应该遵循产品规范,使用指定的维护配件。

八、设备的安全1.在使用工业加热炉时,必须要依照标准的操作程序进行操作。

加热炉

加热炉

一、被控对象工艺流程描述1.1 被控对象工艺流程所选被控对象为过程工业领域常见的加热炉单元,通过加热炉对流传热与辐射传热将一定流量的物料A 加热至工艺要求的温度。

待加热物料A 经由上料泵P1101 泵出,分两路,其中一路进入换热器E1101 与热物料换热后,与另外一路混合,进入加热炉F1101 的对流段。

进入换热器E1101 的待加热物料A 走管程,一方面对最终产品(热物料A)的温度起到微调(减温)的作用,另一方面也能对待加热物料A 起到一定的预热作用。

加热炉对流段由多段盘管组成,炉膛产生的高温烟气自上而下通过管间,与管内的物料A 换热,回收烟气中的余热并使物料A 进一步预热。

对流段流出的物料A 全部进入F1101 辐射段炉管,接受燃烧器火焰的辐射热量,达到所要求的高温后出加热炉,进入换热器E1101 壳程,进行温度的微调并为冷物料预热,最后以工艺所要求的物料温度输送给下一生产单元。

1.2 工艺过程简介待加热物料A 流量为F1101,温度为常温20℃,经由上料泵P1101 泵出。

流量管线上设有调节阀V1101,调节阀有前、后阀XV1101 和XV1102,以及旁路阀HV1101。

待加热物料A 被分为两路,一路进入换热器E1101 预热,预热后与另外一路混合进入加热炉。

两路物料A 管道上分别设有调节阀V1102 和V1103。

正常工况时,大部分待加热物料A 直接流向加热炉对流段,少部分待加热物料A 流向换热器,其流量为F1102。

燃料经由燃料泵P1102 泵入加热炉F1101 的燃烧器,燃料流量为F1103,燃料压力为P1101,燃料流量管线设调节阀V1104。

空气经由变频风机K1101 送入燃烧器,空气量为F1104。

燃料与空气在燃烧器混合燃烧,产生热量使辐射段炉管内的物料A 迅速升温。

燃烧产生的烟气带有大量余热,在对流段进行余热回收。

对流段烟气出口处的烟气温度为T1105。

烟气含氧量A1101 设有在线分析检测仪表。

加热炉燃烧器

加热炉燃烧器

加热炉燃烧器简介加热炉燃烧器是一种用于提供火焰和高温的装置,用于加热炉或其他工业过程中的热处理。

它的主要功能是将燃料与氧气混合并点燃,产生高温火焰,以提供所需的热能。

构成加热炉燃烧器通常由以下几个主要部分组成:1.燃料供应系统燃料供应系统负责将燃料输送到燃烧器中。

常见的燃料包括天然气、重油、煤炭等。

燃料供应系统通常包括燃料储罐、输送管道、泵和喷嘴等。

2.氧气供应系统氧气供应系统提供燃烧所需的氧气。

通常,空气中的氧气含量不足以支持完全燃烧,所以需要额外供应纯氧或富氧气体。

氧气供应系统通常由氧气储罐、输送管道和控制阀等组成。

3.点火系统点火系统用于点燃燃料和氧气混合物。

常见的点火方式包括电火花、火焰点火器和燃烧器蓝火等。

4.燃烧腔燃烧腔是燃料和氧气混合并燃烧的区域。

它通常由耐高温材料构成,以确保腔体能够承受高温和压力。

5.控制系统控制系统负责监测和调节燃烧器的工作状态。

它通常包括传感器、控制阀和计算机控制单元等。

控制系统可以实现自动控制和安全保护等功能。

工作原理加热炉燃烧器的工作原理可以简述如下:1.燃料和氧气混合燃料和氧气在供应系统中混合。

燃料的供给通常由燃料泵和喷嘴控制,而氧气的供给通常由氧气储罐和控制阀控制。

2.点燃混合物点火系统将燃料和氧气混合物点燃,形成火焰。

点火系统通常通过电火花或其他点火设备实现。

3.燃烧过程点燃的燃料和氧气混合物进入燃烧腔,在高温条件下发生燃烧反应。

燃料和氧气之间的化学反应会产生热能和废气。

4.温度控制控制系统监测燃烧器的工作状态,并根据需要调节燃料和氧气的供给量,以控制炉膛的温度。

应用领域加热炉燃烧器在许多工业领域中被广泛应用,例如:•钢铁和冶金工业:用于冶炼金属和炼钢过程中的加热和热处理。

•石化工业:用于石油和化工生产过程中的加热和脱硫等。

•玻璃工业:用于玻璃制造中的熔化和成型过程。

•陶瓷工业:用于陶瓷制造中的烧结和干燥过程。

•食品工业:用于食品加工和烘烤过程中的加热。

热风炉工作原理及使用操作说明

热风炉工作原理及使用操作说明

热风炉工作原理及使用操作说明1热风炉工作原理循环气体从侧面切向进入燃烧室外层夹套,然后从燃烧室顶部边缘均布的孔中旋流喷出和燃料燃烧的高温烟气进行混合。

合成气燃料燃烧的中心温度约为1600℃,惰性循环气体的温度约为80~105℃(最高110℃),当与合成气燃烧烟气量成一定比例的循环气体掺混到燃烧室高温烟气中后,可使燃烧室烟气平均温度降到1000℃以下。

由于这部分低温循环气体的流动路线靠近燃烧室内衬,对炉膛衬里形成屏蔽,起到保护内衬的作用。

燃烧室设置外层夹套,一方面使循环气体流动均匀并预热,达到预热节能效果,另一方面也可起到惰性气体保温作用,达到减薄炉膛内衬,降低炉壳外表面温度的效果。

在夹套壳体内浇注一层轻质保温材料,可保证炉壳外表面温度低于60℃。

混合室的旋流结构可提高混合速度。

大部分循环气体从热风炉夹套旋转进入混合段,其旋转的方向和燃烧室高温烟气的旋转方向相反,这样使得混合速度加快。

旋转气流使得循环气体流动趋于均匀,并能在较短时间里与高温烟气相混合,这样一来,不仅保证了烟气炉出口烟温的均匀性,也使得热风炉的总体尺寸有所减小。

助燃空气通过燃烧空气鼓风机送入炉顶的燃烧器,空气管线上设有调节阀,可根据炉子的热负荷调节空气的供给量:采用液化石油气点燃点火枪,利用点火枪点燃柴油烧嘴,当气化产合成气时切换合成气烧嘴。

燃烧产生的高温烟气与循环惰性气体均匀混合后作为干燥剂通入磨煤机,干燥煤粉中的水分。

2热风炉使用和操作说明2.1、热风炉本体基本参数炉本体结构形式为卧式圆筒炉,燃烧器采用1个中心油气联合主烧嘴+1个环型辅助烧嘴的方案,炉体全部密封设计,正压操作。

热风炉基本参数表(炉膛容积不同热负荷不同)2.2、燃烧器热风炉燃烧器主要部件包括调风器、中心油气联合喷嘴、环管气枪喷嘴和稳焰器。

本燃烧器采用平流调风器、轴流式弯曲叶片稳焰器。

采用轴流式弯曲叶片目的在于增大旋流强度,提高火焰燃烧的稳定性。

采用中心油气联合喷嘴与环管气枪的优越性在于既可以单独使用中心油气联合喷嘴或环管气枪,也可以两者同时使用,这样不但调节方便,而且使燃烧器的负荷调节比增大,保证各种工况下燃烧器能稳定运行,该型燃烧器火焰分布均匀,燃料与风混合好,燃烧完全。
