旋风分离器
旋风分离器工作原理
旋风分离器工作原理旋风分离器的构造一般由一个筒体和一个锥体组成。
气体与固体进入分离器后，首先经过筒体，在筒体内部通过一个入口口径较大的圆形管道进入。
当气体进入后，受到了锥形底部设立的导流板的限制，气体被迫改变方向并形成旋转气流。
由于旋转气流在锥体内径向速度的梯度，离心力便随之产生，将固体颗粒向离心力较大的筒体壁面方向推进。
最后，固体颗粒在离心力作用下撞击到筒体壁面，从而被分离出来，而其中的气体则从锥体的顶部通过出口被排出。
旋风分离器的这种工作原理基于气体与固体的密度差异和离心力的作用。
由于气体与固体颗粒的密度差异，气体具有较大的径向速度，而固体颗粒则更倾向于维持原来的线速度。
在高速旋转的气流中，由于气体具有较大的径向速度，固体颗粒受到离心力作用后将被推向旋转气流的外侧，并撞到筒体壁面上。
可见，旋风分离器的分离效率受到多种因素的影响，包括气体体积流量、旋转气流的速度、固体颗粒的大小和形状等。
一般来说，随着气体体积流量的增大，分离器的分离效率会下降，因为气流速度太快导致颗粒无法与壁面发生碰撞；而随着气流速度的增大，分离效率会提高，因为旋转气流的离心力增大；此外，较小和较轻的固体颗粒更容易受到离心力的作用而被分离出来。
此外，旋风分离器还存在一些工艺上的改进，以提高其分离效率和经济性。
例如，在分离器的入口处增加了导流管道，可以更好地引导气流进入筒体，减少了气流和颗粒的旋转阻力；还有一种改进是添加入口管道内的旋转鼓风机，可以通过空气喷吹的方式增加旋转气流的速度。
总而言之，旋风分离器的工作原理是基于气体与固体颗粒的密度差异和离心力的作用。
通过高速旋转的气流，固体颗粒受到离心力的作用被推向筒体壁面并从气流中分离出来，而气体则从顶部排出。
这种设备具有结构简单、操作方便、能耗低等优点，在许多工业领域得到了广泛应用。
旋风分离器原理和结构优秀课件
五、维护保养
• 仔细检查分离器的内部构件，确保组件齐全、安装正确。 • 清理完毕后，应对分离器内部进行充分干燥。干燥结束
后盖好盖子，清除盲板及压圈接触面的污物、锈渍，涂 润滑脂，更换缠绕垫片，并关上盲板，检查盲板上沿是 否和分离器人孔上沿平齐，否则调整盲板；上好螺栓和 拧紧螺母，关闭排污阀。 • 打开分离器上游阀门对分离器进行置换，将空气置换干 净，检查是否漏气，如果漏气，则进行紧固。 • 关闭分离器上游阀门及排污阀，作为备用，或恢复分离 器生产工艺流程。 • 整理工具、收拾现场。 • 向调控中心汇报清洗维护操作的具体时间和清洗维护情 况。
见下图：
进气口 集污室
出气口
集气室 布气室
旋风分离组件 人孔
2
一、设备结构及特点
旋风子结构示意图
3
二、工作原理
首先，气体从进料口进入分离器进料布气室， 经过旋风子支管的碰撞、折流，使气流均匀分 布，流向旋风子进气口。均布后的气流由切向 进入旋风子，气体在旋风管中形成旋风气流， 强大的离心力使得气体中固体颗粒和液体颗粒 甩脱出来，并聚集到旋风管内壁上，最终落入 集污室中。干净的气流继续上升到排气室由排 气口流出旋风分离器。
体声音，判明排放的是水、固体或是气，一旦听到气 流声，立即关闭排污阀。 设备区、排污罐附近严禁一切火种。 作好排污记录，以便分析输气管内天然气气质和确定 排污周期。
11
三、操作方法
4.3排污周期
观察站场分离器液位计，根据液位计的显示 值来确定排污周期。
分离器前后压差大于0.2MPa时进行排污操作
断排放的是液体或是气，一旦听到气流声，立即关闭阀 套式排污阀，然后关闭排污球阀。 • 同时安排人观察排污罐放空立管喷出气体的颜色，以判 断是否有粉尘。 • 待排污罐液面稳定后，记录排污罐液面高度；出现大量 粉尘时，应注意控制排放速度，取少量粉尘试样，留作 分析；最后按规定作好记录。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中的粉尘收集、颗粒物分离等领域。
它通过利用气体流动中的离心力和惯性力，将气体中的固体颗粒分离出来。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器主要由进气口、旋风管、出料口和废气排放口组成。
进气口位于分离器的顶部，气体通过进气口进入旋风管。
旋风管内部呈锥形，形成一个旋转的气流。
固体颗粒受到离心力的作用，沿着旋风管壁向下运动，最终沉积在出料口处。
清洁的气体则从旋风管的顶部经过出口排放。
2. 工作原理当气体进入旋风分离器时，由于进气口处的气流速度较大，气体会形成一个旋转的涡流。
在旋风管内部，气流速度逐渐减小，使得固体颗粒受到离心力的作用，向外部壁运动。
由于固体颗粒的质量较大，惯性力使得它们无法跟随气流的弯曲而改变方向，因此它们会沿着旋风管壁向下运动。
在旋风管的底部，设置有一个出料口。
由于固体颗粒的沉积，会形成一个固体床。
当固体床达到一定的高度时，固体颗粒会从出料口排出。
排出的固体颗粒可以通过输送带或其他方式进行后续处理或回收利用。
清洁的气体则从旋风管的顶部经过出口排放。
由于固体颗粒被分离出来，气体中的颗粒浓度大大降低，达到了净化的目的。
废气排放口处通常还会设置过滤器，进一步减少颗粒物的排放。
3. 影响因素旋风分离器的分离效果受到多种因素的影响，包括进气流速、旋风管的结构、固体颗粒的粒径和密度等。
进气流速越大，离心力越大，分离效果越好。
旋风管的结构也会影响气流的旋转和分离效果，通常采用锥形结构可以提高分离效率。
固体颗粒的粒径和密度也会影响分离效果，较大的颗粒和较重的颗粒更容易被分离出来。
此外，旋风分离器的操作也需要注意一些问题。
例如，进气流速过大会导致过度分离，使得废气中的颗粒浓度过低；进气流速过小则会导致分离效果不佳。
因此，在实际应用中需要根据具体情况进行调整。
4. 应用领域旋风分离器广泛应用于各个工业领域，特别是需要进行气固分离的场合。
天然气旋风分离器的工作原理

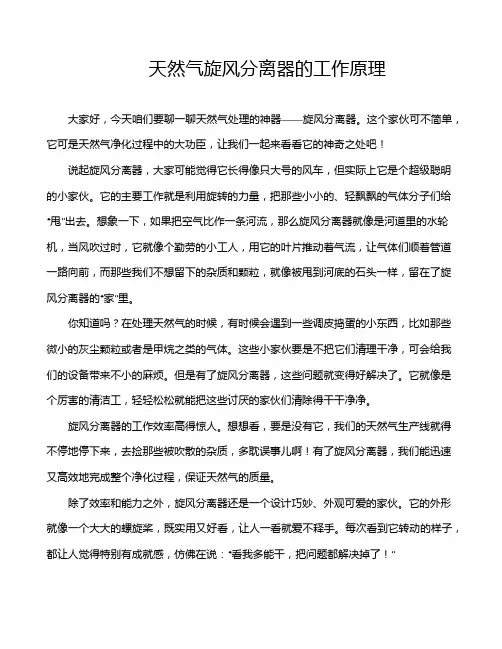

天然气旋风分离器的工作原理大家好，今天咱们要聊一聊天然气处理的神器——旋风分离器。
这个家伙可不简单，它可是天然气净化过程中的大功臣，让我们一起来看看它的神奇之处吧！说起旋风分离器，大家可能觉得它长得像只大号的风车，但实际上它是个超级聪明的小家伙。
它的主要工作就是利用旋转的力量，把那些小小的、轻飘飘的气体分子们给“甩”出去。
想象一下，如果把空气比作一条河流，那么旋风分离器就像是河道里的水轮机，当风吹过时，它就像个勤劳的小工人，用它的叶片推动着气流，让气体们顺着管道一路向前，而那些我们不想留下的杂质和颗粒，就像被甩到河底的石头一样，留在了旋风分离器的“家”里。
你知道吗？在处理天然气的时候，有时候会遇到一些调皮捣蛋的小东西，比如那些微小的灰尘颗粒或者是甲烷之类的气体。
这些小家伙要是不把它们清理干净，可会给我们的设备带来不小的麻烦。
但是有了旋风分离器，这些问题就变得好解决了。
它就像是个厉害的清洁工，轻轻松松就能把这些讨厌的家伙们清除得干干净净。
旋风分离器的工作效率高得惊人。
想想看，要是没有它，我们的天然气生产线就得不停地停下来，去捡那些被吹散的杂质，多耽误事儿啊！有了旋风分离器，我们能迅速又高效地完成整个净化过程，保证天然气的质量。
除了效率和能力之外，旋风分离器还是一个设计巧妙、外观可爱的家伙。
它的外形就像一个大大的螺旋桨，既实用又好看，让人一看就爱不释手。
每次看到它转动的样子，都让人觉得特别有成就感，仿佛在说：“看我多能干，把问题都解决掉了！”旋风分离器在我们的天然气处理过程中扮演着一个非常重要的角色。
它不仅效率高、能力强，还能给我们带来满满的成就感。
所以呢，下次再听到有人抱怨天然气的问题时，我们可以骄傲地说：“别担心，有旋风分离器在，一切都不在话下！”。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常见的固体-气体分离设备，广泛应用于工业生产中的粉尘去除、颗粒物分离温和体净化等领域。
它通过利用气体流体中的离心力和重力作用，将固体颗粒从气体流中分离出来，实现气固两相的分离。
旋风分离器的工作原理可以简单描述为以下几个步骤：1. 气体进入旋风分离器：气体流经旋风分离器的进气口，进入设备内部。
进气口通常位于旋风分离器的顶部，气体以一定的速度和方向进入设备。
2. 旋风分离器内部结构：旋风分离器内部主要由进气管道、旋风管道、底部排气管道和集尘桶等组成。
进气管道将气体引导到旋风管道，旋风管道呈锥形结构，使气体在管道内形成旋转的涡流。
底部排气管道用于排出分离后的气体，集尘桶用于采集分离出的固体颗粒。
3. 离心力的作用：当气体进入旋风管道后，由于管道的锥形结构和涡流的形成，气体开始旋转并产生离心力。
离心力使得固体颗粒受到向外的力，从而被分离出来。
4. 固体颗粒的分离：固体颗粒受到离心力的作用，沿着旋风管道的壁面向下运动。
由于固体颗粒的质量较大，它们无法尾随气体流动而继续向上，而是沿着旋风管道下降，最终落入集尘桶中。
5. 气体的排出：分离后的气体从旋风分离器的底部排气管道中排出。
由于固体颗粒已经被分离出来，气体中的颗粒物浓度大大降低，达到了净化的目的。
旋风分离器的工作原理主要依靠离心力和重力的作用，通过合理设计和优化结构，可以实现高效的固体-气体分离效果。
在实际应用中，旋风分离器的性能受到多种因素的影响，如气体流速、固体颗粒的大小和密度、旋风管道的尺寸和角度等。
为了提高分离效率和减小压力损失，需要根据具体的应用需求进行合理的设计和调整。
总结起来，旋风分离器通过利用离心力和重力的作用，将固体颗粒从气体流中分离出来，实现气固两相的分离。
它在工业生产中具有广泛的应用前景，可以有效解决粉尘去除、颗粒物分离温和体净化等问题。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的颗粒物分离设备，广泛应用于工业生产中的气固分离过程。
它通过利用气流的旋转运动和离心力的作用，将气体中的固体颗粒分离出来，从而实现气固两相的分离。
旋风分离器通常由筒体、进气口、出气口、颗粒收集器和排放装置等组成。
其工作原理如下：1. 进气口：气体通过进气口进入旋风分离器，进入筒体内部。
2. 旋转气流：进入筒体内部的气体在筒体内形成旋转气流。
这是通过在筒体内设置特殊形状的导流板或旋转叶片来实现的。
旋转气流的形成使得气体中的固体颗粒受到离心力的作用，向筒体壁面移动。
3. 离心分离：由于离心力的作用，固体颗粒在旋转气流中向外移动，最终沿着筒体壁面下降到颗粒收集器中。
而气体则在旋转气流的作用下，继续向上移动，通过出气口排出旋风分离器。
4. 颗粒收集：固体颗粒被收集在颗粒收集器中，可以通过排放装置进行定期清理或处理。
排放装置可以是手动操作的，也可以是自动化的。
旋风分离器的工作原理基于离心分离的原理，其优点主要包括以下几个方面：1. 结构简单：旋风分离器的结构相对简单，主要由筒体和进气口、出气口等组成，易于制造和维护。
2. 处理能力大：旋风分离器可以处理大量的气体，适用于各种规模的工业应用。
3. 分离效果好：通过合理设计旋风分离器的结构和参数，可以实现较高的分离效果，有效地将固体颗粒从气体中分离出来。
4. 能耗低：旋风分离器的能耗相对较低，不需要外部能源供给，仅依靠气流的旋转运动即可实现颗粒分离。
然而，旋风分离器也存在一些局限性：1. 分离效果受限：由于旋风分离器的分离效果受到颗粒大小、密度和形状等因素的影响，对于一些细小和轻质的颗粒，分离效果可能不理想。
2. 能耗增加：当气体中的颗粒浓度较高时，旋风分离器的能耗可能会增加，由于颗粒的积聚和阻塞，可能需要定期进行清理和维护。
3. 限制气体流速：旋风分离器对气体流速有一定的限制，过高或过低的气体流速都可能影响分离效果。
综上所述，旋风分离器是一种常用的气固分离设备，通过利用气流的旋转运动和离心力的作用，将气体中的固体颗粒分离出来。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于化工、环保、煤炭等工业领域。
它通过利用气体旋转的力和离心力的作用，将气体中的固体颗粒分离出来，从而实现气固分离的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构和组成部分旋风分离器主要由筒体、进气管、出气管、排渣管以及旋风分离器内部的旋风管等组成。
筒体是旋风分离器的主体部分，通常为圆筒形，内部有一段圆锥形的结构，这种结构有助于增加气体的旋转速度和离心力。
进气管和出气管分别用于引导气体进入和排出旋风分离器。
排渣管用于将分离出的固体颗粒排出。
2. 工作原理旋风分离器的工作原理基于气体旋转和离心力的作用。
当气体从进气管进入旋风分离器时，首先经过一个导流器，导流器的作用是改变气体的流动方向，使气体产生旋转运动。
随着气体的旋转，固体颗粒受到离心力的作用，向外壁靠拢。
在旋风分离器的内部，有一段圆锥形的结构，这种结构会使气体的旋转速度增加，从而增大离心力。
由于固体颗粒的质量较大，受到离心力的作用后会向下沉积在圆锥底部。
而气体则在离心力的作用下向上升腾，通过出气管排出旋风分离器。
3. 分离效果的影响因素旋风分离器的分离效果受到多种因素的影响，包括气体流速、固体颗粒的粒径、旋风分离器的结构参数等。
首先，气体流速对分离效果有重要影响。
当气体流速较低时，离心力不足以将固体颗粒分离出来；而当气体流速过高时，固体颗粒会随气体一同排出旋风分离器。
因此，需要根据具体的工艺要求和固体颗粒的性质选择合适的气体流速。
其次，固体颗粒的粒径也会影响分离效果。
通常情况下，较大的固体颗粒较容易被分离出来，而较小的固体颗粒则容易随气体一同排出。
因此，在选择旋风分离器时，需要根据固体颗粒的粒径范围确定合适的旋风分离器尺寸。
此外，旋风分离器的结构参数也会对分离效果产生影响。
包括筒体的长度、圆锥结构的角度等。
较长的筒体长度和较小的圆锥角度可以增加旋风分离器的分离效果。
4. 应用领域旋风分离器广泛应用于各个工业领域。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的粉尘分离设备，广泛应用于工业生产中的粉尘排放控制。
它通过利用离心力和重力的作用，将气体中的粉尘颗粒和固体颗粒分离出来，从而实现净化气体的目的。
旋风分离器的工作原理如下：1. 气体进入旋风分离器：污染气体通过进气口进入旋风分离器的圆筒体内。
进气口通常位于圆筒体的顶部，气体以一定的速度和方向进入。
2. 旋风分离：进入圆筒体后，气体会在圆筒体内形成旋转的涡流，这是由于圆筒体内设置了特殊的导流装置。
涡流的旋转会产生离心力，将固体颗粒向外推动。
3. 粉尘分离：在涡流旋转的过程中，固体颗粒会受到离心力的作用，被推向圆筒体壁。
由于离心力的作用，固体颗粒会沿着圆筒体壁向下滑落。
4. 净化气体排出：经过旋风分离后，净化气体会从圆筒体的顶部中间部位排出。
由于固体颗粒已经被分离出来，净化气体中的粉尘浓度大大降低。
5. 固体颗粒收集：分离出的固体颗粒会沿着圆筒体壁滑落到底部的集尘桶中，通过集尘桶的排放口进行排放。
收集的固体颗粒可以进行处理或回收利用。
旋风分离器的工作原理基于离心力和重力的作用，它适用于处理颗粒较大、密度较大的固体颗粒。
它具有结构简单、操作方便、维护成本低等优点，因此在工业生产中得到了广泛应用。
需要注意的是，旋风分离器在实际应用中还需要考虑气体流量、旋风分离器的尺寸和形状等因素，以确保其分离效果和工作效率。
此外，不同颗粒物的分离效果也会有所差异，需要根据具体情况进行调整和优化。
总结起来，旋风分离器通过利用离心力和重力的作用，将气体中的固体颗粒分离出来，从而实现净化气体的目的。
它具有结构简单、操作方便等优点，在工业生产中得到广泛应用。
