• 6.3 常用沉降计算方法

地基沉降的原因很多,但其主要原因主要有两个方面:一是建筑物荷载在地基中产生
的附加应力;二是土的压缩特性。目前,国内外关于地基沉降量的计算方法很多,主
要分为4类,即弹性理论法、工程简化方法、经验方法和数值计算方法。

下面主要介绍国内常用的几种实用沉降计算方法,即弹性理论法、分层总和法和应力
第22页/共53页
二、分层总和法
• 一般情况下,实际工程所遇到的地基土层都是成层的,每 层土的压缩特性各不相同,且压缩模量随深度而变化。因 此,在计算地基最终沉降量时,应分别予以对待。
• 分层总和法是将地基土分成 若干水平土层,分别计算各 层土的压缩量,然后叠加起 来,即为地基总的沉降量, 即
第23页/共53页
影响数I1和I2值,表6-2为地面(z=0)处沉降影响数I1的值
第17页/共53页
6.3 常用沉降计算方法
对饱和软粘土地基,在不排水条件下,μ=0.5。
则对于圆形荷载中心,沉降表达式为(查表6-2, I1=2):
s中心
1.5 pb =0.75 pB
E
E
对于圆形荷载边缘处地面沉降表达式为(查表6-
2,
在荷载作用下砂土地基 的沉降很 快完成,与软粘土地基比较,其沉降值也 较小。在应用弹性理论计算式计算沉降时, 弹性参数通常根据土体的类别和它的密实 度来选用。砂土的弹性参数可参考表6-5选 用。
饱和软粘土地基 在荷载作用下的
初始沉降是处于不排水状态、土体体积不
图6-4 E50值的确定
变采用而弹产性生理论侧计向算式变计形算时引泊起松比的一沉般可降取。0.5,不排水变形模量(杨氏模量)可
式中 E——土体变形模量;

地基沉降计算表格

地基沉降计算表格

地基沉降计算表格地基沉降是指地面由于土壤的沉降而产生的变形。

它是土壤力学中一个重要的研究内容,对于建筑结构的安全和稳定性具有重要影响。

地基沉降计算是土木工程中的关键环节,通过预测地基沉降的大小和速度,可以合理设计建筑结构,确保其在使用寿命内不会遭受损坏。

地基沉降的计算主要依赖于土壤的特性和压缩性,其中包括土壤的黏性和可压缩性。

一般而言,黏性土壤的沉降较大,而砂质土壤的沉降较小。

土壤的可压缩性越大,沉降越明显。

为了准确计算地基沉降,需要了解土壤的物理性质和力学性质,并且进行相应的试验和研究。

1.土壤调查和试验:首先需要进行地质勘探和钻探,获取土壤的实际情况和特性。

从钻孔中获取的土壤样本可以进行实验室试验,测定土壤的黏性、可压缩性和保水性等指标。

2.地基承载力计算:在进行地基沉降计算之前,需要确定地基的承载力。

根据土壤试验结果和地基设计参数,计算地基的承载力,确保地基在承受荷载时不会产生沉降。

3.沉降计算方法选择:根据实际情况和计算要求,选择适合的沉降计算方法。

常见的方法有一维沉降计算、二维沉降计算和三维沉降计算等,根据具体情况选择合适的方法。

4.沉降计算参数确定:在进行沉降计算时,需要确定一些重要的参数,如黏性系数、可压缩系数和排水系数等。

这些参数可以通过实验室试验或现场试验进行测定,并根据实测数据进行修正。

5.沉降计算公式应用:根据所选的计算方法和参数,使用相应的沉降计算公式进行计算。

常用的公式有点负荷沉降计算公式、均布荷载沉降计算公式和差异沉降计算公式等。

根据具体情况,选择合适的公式进行计算。

6.结果分析和调整:根据计算结果进行分析,评估地基沉降的大小和速度。

如果发现地基沉降超过设计要求或安全范围,需要进行调整和改进,如采取加固措施、改变荷载方式或调整地基结构等。

总之,地基沉降计算是土木工程中的重要环节,对于建筑结构的安全和稳定性具有重要影响。

通过科学合理的计算方法和参数选择,可以准确预测地基沉降的大小和速度,从而确保建筑结构的设计和使用安全。

地基沉降的计算方法及计算要点

地基沉降的计算方法及计算要点

CENTRAL SOUTH UNIVERSITY课外研习论文学生姓名刘振林、靳颜宁、唐雯钰学号 **********、**********、********** 学院资源与安全工程学院专业城市地下空间工程1001班指导老师李江腾2012.09目录引言 (2)1.地基沉降 (2)1.1地基沉降的基本概念 (2)1.2地基沉降的原因 (2)1.3地基沉降的基本类型 (2)1.3.1按照沉降产生机理 (2)1.3.2按照沉降的表示方法 (2)1.3.3按照沉降发生的时间 (3)2.地基沉降的计算 (3)2.1地基沉降计算的目的 (3)2.2地基沉降计算的原则 (3)2.3地基沉降的计算方法 (3)2.3.1分层总和法 (3)2.3.2应力面积法 (6)2.3.3弹性力学方法 (13)2.3.4斯肯普顿—比伦法(变形发展三分法) (15)2.3.5应力历史法(e-lgp曲线法) (17)2.3.6应力路径法 (19)3.计算要点 (20)3.1分层总结法计算要点 (20)3.2应力面积法计算要点 (20)3.3弹性理论法计算要点 (20)3.4斯肯普顿—比伦法计算要点 (20)3.5应力历史法计算要点 (20)3.6应力路径法计算要点 (20)4.总结 (21)参考文献: (21)地基沉降的计算方法及计算要点城市地下空间工程专业学生刘振林,唐雯钰,靳颜宁指导教师李江腾[摘要]:本文介绍了六种地基沉降量的计算方法:分层总和法、应力面积法、弹性理论法、斯肯普顿—比伦法、应力历史法以及应力路径法,并讨论了各种方法的计算要点。

关键词:分层总和法;规范法;弹性理论;斯肯普顿—比伦;应力历史;应力路径ABSTRACT:This thesis introduces six kinds of foundation settlement calculation methods:layerwise summation method,Stress area method,elasticity-thoery method,Si Ken Compton ancient method,Stress history method,stress path method,and discusses the main points of the six methods.KEY WORD:layerwise summation method;Specification Approach;elastic theory;stress history;A.W.Skempton—L.Bjerrum;stress path引言基础沉降计算从来就是地基基础工程中三大难题之一,在进行基础设计时,不仅要满足强度要求,还要把基础的沉降和沉降差控制在一定范围内。

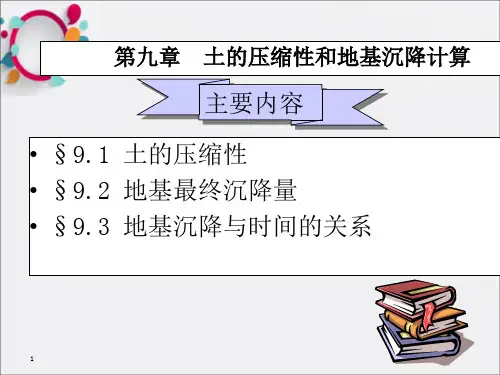

《地基沉降计算》PPT课件
