光电探测的原理

合集下载

光电探测器的应用原理图

光电探测器的应用原理图

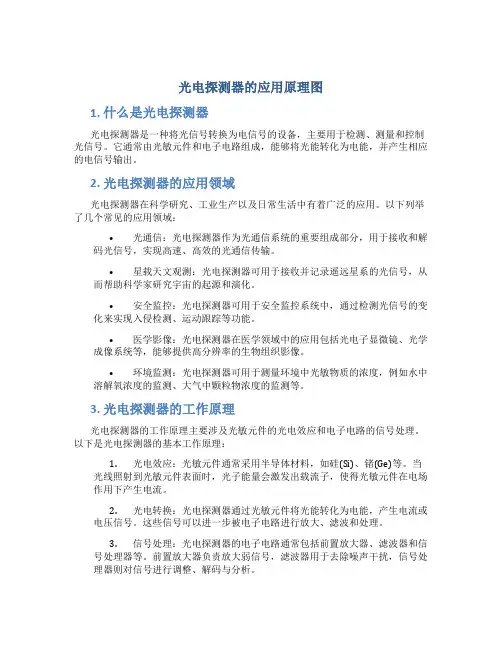

光电探测器的应用原理图1. 什么是光电探测器光电探测器是一种将光信号转换为电信号的设备,主要用于检测、测量和控制光信号。

它通常由光敏元件和电子电路组成,能够将光能转化为电能,并产生相应的电信号输出。

2. 光电探测器的应用领域光电探测器在科学研究、工业生产以及日常生活中有着广泛的应用。

以下列举了几个常见的应用领域:•光通信:光电探测器作为光通信系统的重要组成部分,用于接收和解码光信号,实现高速、高效的光通信传输。

•星载天文观测:光电探测器可用于接收并记录遥远星系的光信号,从而帮助科学家研究宇宙的起源和演化。

•安全监控:光电探测器可用于安全监控系统中,通过检测光信号的变化来实现入侵检测、运动跟踪等功能。

•医学影像:光电探测器在医学领域中的应用包括光电子显微镜、光学成像系统等,能够提供高分辨率的生物组织影像。

•环境监测:光电探测器可用于测量环境中光敏物质的浓度,例如水中溶解氧浓度的监测、大气中颗粒物浓度的监测等。

3. 光电探测器的工作原理光电探测器的工作原理主要涉及光敏元件的光电效应和电子电路的信号处理。

以下是光电探测器的基本工作原理:1.光电效应:光敏元件通常采用半导体材料,如硅(Si)、锗(Ge)等。

当光线照射到光敏元件表面时,光子能量会激发出载流子,使得光敏元件在电场作用下产生电流。

2.光电转换:光电探测器通过光敏元件将光能转化为电能,产生电流或电压信号。

这些信号可以进一步被电子电路进行放大、滤波和处理。

3.信号处理:光电探测器的电子电路通常包括前置放大器、滤波器和信号处理器等。

前置放大器负责放大弱信号,滤波器用于去除噪声干扰,信号处理器则对信号进行调整、解码与分析。

4. 光电探测器的基本组成光电探测器通常由光敏元件和电子电路两部分组成。

以下是光电探测器的基本组成:•光敏元件:光敏元件是光电探测器的核心部分,负责将光信号转换为电信号。

常见的光敏元件有光电二极管、光敏电阻、光电二极管阵列等。

•电子电路:电子电路包括前置放大器、滤波器和信号处理器等部分,用于放大、滤波和处理光电转换后的电信号。

pn结光电探测器工作原理

pn结光电探测器工作原理

PN结光电探测器是一种常见的光电转换器件,它利用PN结的光电效应来将光信号转换为电信号。

其工作原理如下:
1. PN结形成:PN结由两种半导体材料(P型和N型)的结合而成。

在PN结的界面处形成一个耗尽区域,其中P型区域富含正电荷(空穴),N型区域富含负电荷(电子)。

2. 光照射:当光照射到PN结上时,光子能量可以激发PN结中的电子-空穴对。

光子的能量要大于材料的带隙能量,才能产生有效的光电效应。

3. 光电效应:被激发的光电子和空穴会分别被电场推动,电子向N 区移动,空穴向P区移动。

这样就在PN结中形成了光生载流子。

4. 电流产生:由于PN结存在内建电场,光生载流子会沿着电场方向分离,形成光电流。

光电流的大小与光照强度有关。

5. 电路输出:光电流通过外部电路引出,可以测量和放大,最终转变为与光照强度成正比的电信号。

总结起来,PN结光电探测器的工作原理是通过光照射激发PN结中的光电子和空穴,在内建电场的作用下形成光生载流子,并产生光电流。

通过测量光电流的大小,可以获得与光照强度相关的电信号。

这使得PN结光电探测器在光通信、光传感等领域具有广泛的应用。

有机光电探测器原理

有机光电探测器原理

有机光电探测器原理引言:随着科技的不断进步,光电探测器作为一种重要的光电转换器件,已经广泛应用于光通信、光谱分析、光电子学等领域。

有机光电探测器作为新型的光电转换器件,具有结构简单、制备成本低、柔性可塑性强等优点,正逐渐受到研究者的关注。

本文将介绍有机光电探测器的原理及其应用。

一、有机光电探测器的原理有机光电探测器是利用有机半导体材料的光电效应实现光电转换的器件。

其基本工作原理是通过吸收光子能量,将光子能量转化为电子能量,从而产生电流信号。

下面将从光吸收、载流子生成和载流子收集三个方面具体介绍有机光电探测器的工作原理。

1. 光吸收有机光电探测器的关键部分是有机半导体材料,这种材料能够吸收可见光和红外光的能量。

当光照射到有机半导体材料上时,光子能量将被吸收并转化为激发态的能量。

这种能量转移过程是通过共轭体系中的π-π*跃迁实现的。

有机半导体材料的吸收光谱范围可以根据其分子结构进行调节,因此有机光电探测器可以用于不同波段的光信号探测。

2. 载流子生成在有机光电探测器中,光吸收后的激发态能量会引起共轭体系中的电子跃迁,从而在材料中产生载流子。

一般来说,有机光电探测器中的载流子主要包括电子和空穴。

在有机半导体材料中,电子和空穴通过激子或极化子的形式存在。

激子是一对电子和空穴在共轭体系中的结合态,具有较长的寿命;而极化子是电子和空穴在共轭体系中的解离态,具有较短的寿命。

有机光电探测器中的载流子生成主要是通过激子的形式实现的。

3. 载流子收集有机光电探测器中的载流子生成后,需要将其有效地收集起来,从而产生电流信号。

为了实现载流子的收集,通常需要在有机半导体材料中添加电极,形成电场。

当电场存在时,载流子将被电场加速,并在电极上产生电流。

有机光电探测器的电极可以是金属电极、导电聚合物电极等。

通过优化电极材料和结构设计,可以提高载流子的收集效率,从而提高光电探测器的灵敏度和响应速度。

二、有机光电探测器的应用有机光电探测器由于其独特的结构和性能,已经在多个领域得到广泛应用。

光电探测器工作原理与性能分析

光电探测器工作原理与性能分析

光电探测器工作原理与性能分析光电探测器是一种能够将光电信号转换为电信号的器件,广泛应用于光电通讯、光学测量、光学成像等领域。

在本文中,将对光电探测器的工作原理与性能进行分析。

一、光电探测器的工作原理光电探测器工作的基本原理是利用光电效应将光能转换为电子能,再经过电子放大及处理,将光信号转换为电信号输出。

光电探测器主要包括光敏元件、前置放大电路、信号处理电路等部分。

常见的光敏元件主要包括光电二极管、光电倍增管、光电导、光电导二极管、PIN光电二极管等。

其中,光电二极管是最常用的一种,它基于外光在PN结上产生电压的原理,将光能转换为电能。

PIN光电二极管又是一种与之类似的器件,但它的灵敏度更高,特别适用于高速、低噪音、低光水平的应用。

前置放大电路则是提高探测器灵敏度的重要部分。

它通常包括高阻抗输入级、宽带放大电路、低噪声电路等。

这些器件通常采用集成电路技术实现,具有高增益、高带宽、低噪声等优点。

信号处理电路主要包括滤波电路、放大电路、比较器、微处理器等部分。

滤波电路可以去除噪声干扰,放大电路可以放大信号的幅度,比较器可以将信号转换为数字信号,微处理器则可以对数字信号进行处理及控制。

二、光电探测器的性能分析光电探测器的性能参数包括灵敏度、响应时间、线性度、噪声等。

下面将对这些性能进行分析。

1. 灵敏度灵敏度是指探测器对光的灵敏程度,它通常通过量子效率来评估。

量子效率是指进入探测器的光子转化为电的比例。

由于光电探测器的灵敏度会受到光强度、工作温度、探测器结构等多种因素的影响,因此在实际应用中需要合理设计光路及保持探测器稳定性。

2. 响应时间响应时间是指光电探测器从接收光信号到输出电信号的时间。

响应时间由前置放大电路和光敏元件上升时间之和决定,因此我们可以通过优化这些器件来提高响应时间。

在高速应用中,响应时间非常关键,因此需要选用响应时间较短的光学元件及前置放大电路。

3. 线性度线性度是指光电探测器输出与输入之间的线性关系。

半导体光电探测器原理及优化方法

半导体光电探测器原理及优化方法

半导体光电探测器原理及优化方法半导体光电探测器是一种能够将光信号转化为电信号的器件,广泛应用于光通信、光电子学、光学传感等领域。

本文将介绍半导体光电探测器的工作原理,并探讨其优化方法。

一、原理半导体光电探测器是通过光生或热生成电荷载流子来实现光电转换的。

其工作原理主要涉及以下几个关键过程:1. 光吸收:当光照射到半导体材料上时,光子与原子之间发生相互作用,导致电子能级的跃迁。

这种跃迁可以通过直接带隙吸收或间接带隙吸收来实现。

2. 电荷生成:吸收能量的光子会激发半导体材料内的电子从价带跃迁到导带,形成自由电子和空穴。

这种电子空穴对的形成可以通过光电效应或热激励来实现。

3. 电荷传输:生成的电子和空穴会在半导体内发生迁移,并在外加电场的作用下分别向电极移动。

这种电荷迁移过程可以通过扩散、漂移和电场效应来实现。

4. 电荷收集:最后,电子和空穴会在电极上被收集形成电流信号。

这个过程需要有效的电荷收集区域和电荷收集结构来实现高效的电流转换。

二、优化方法为了提高半导体光电探测器的性能,可以采取以下一些优化方法:1. 材料选择:不同的半导体材料具有不同的带隙结构和光吸收特性。

根据实际需求,选择能够匹配光源波长、具有较高吸收系数和较小吸收损耗的材料,可以提高光电转换效率。

2. 结构设计:优化器件的结构设计能够有效提高电子和空穴的收集效率。

例如,在光电探测器的表面引入光栅结构,可以增加光电子的吸收深度和电子在电极上的收集效率。

3. 探测区域增大:增大探测区域可以提高器件接收光信号的能力。

通过工艺优化,增大活动面积,可以有效提高器件的灵敏度和响应速度。

4. 降低噪声:降低器件的噪声水平对于提高探测器的信噪比非常重要。

采取合适的工艺控制和电路设计,降低暗电流和暗电流噪声,可以有效提高器件的信号检测精度。

5. 温度控制:温度对半导体光电探测器的工作性能影响较大。

保持器件在适宜的温度范围内工作,可以提高器件的稳定性和可靠性。

无人机的光电探测原理

无人机的光电探测原理

无人机的光电探测原理
无人机的光电探测原理主要是通过光电传感器来感知和探测周围的光信号,进而实现无人机的导航、目标识别、避障等功能。

光电传感器可以分为光学传感器和电子传感器两类。

光学传感器主要包括光电二极管、光敏电阻、光电导、光电晶体管等,它们都是利用光电效应来实现光信号的转换和探测。

光电二极管是最常用的光电传感器之一,它利用光照射在PN结上产生电流的原理,可以实现对光强度的测量。

光敏电阻则是通过光照射时改变电阻值来实现光信号的检测。

光电导和光电晶体管则是通过光照射时改变导电性能来实现光信号的转换和探测。

电子传感器主要包括CCD(电荷耦合器件)和CMOS(互补金属氧化物半导体)传感器。

它们利用光电效应将光信号转换为电信号,然后通过电路处理和数字化转换,最终实现对光信号的探测和处理。

CCD传感器是一种高灵敏度、低噪声的光电传感器,广泛应用于摄像机和无人机的光学成像系统中。

CMOS传感器则具有低功耗、集成度高的特点,逐渐成为无人机光电探测的主流技术。

总的来说,无人机的光电探测原理是通过光电传感器将光信号转换为电信号,然后通过电路处理和数字化转换,实现对光信号的探测、识别和处理。

这些光电传感器可以根据不同的应用需求选择合适的类型和配置,以实现无人机的各种功能。

光电探测器的应用电路原理

光电探测器的应用电路原理

光电探测器的应用电路原理1. 引言光电探测器是一种能够将光信号转换为电信号的器件,广泛应用于光通信、光电测量以及光学成像等领域。

在光电探测器的应用中,合理设计和配置电路是至关重要的。

本文将介绍光电探测器的应用电路原理,以帮助读者更好地理解和应用光电探测器。

2. 光电探测器的基本原理光电探测器是基于光电效应的原理,通过光的照射使其内部产生电荷,从而实现光信号到电信号的转换。

光电探测器的基本原理包括光电效应的发生、电荷的收集和信号放大等过程。

光电探测器的种类较多,包括光电二极管、光电三极管、光电管等,它们的工作原理略有不同,但基本原理相似。

3. 光电探测器的应用电路3.1 光电转换电路光电转换电路是将光电探测器输出的微弱电流或电压信号转换为可用的电压或电流信号。

常见的光电转换电路包括放大电路、滤波电路和比较电路等。

放大电路通过使用放大器将微弱的光电信号放大到足够的幅度,以便进一步处理。

滤波电路通过滤波器去除噪声和杂散信号,提高系统的信噪比。

比较电路可以用来检测光电信号的强弱,实现光电探测器的自动控制。

3.2 光电探测器的驱动电路光电探测器的驱动电路用于为光电探测器提供适当的工作电压和电流。

它通常包括稳压电路和驱动放大器等部分。

稳压电路可以为光电探测器提供稳定的工作电压,防止由于电源波动引起的测量误差。

驱动放大器可以用来放大光电探测器输出信号,以便进一步处理或传输。

3.3 光电探测器的信号处理电路光电探测器输出的信号需要经过信号处理电路进行滤波、放大、采样等操作,以提取有效信号并去除噪声。

信号处理电路常用的组成部分包括滤波器、放大器、模数转换器和数字信号处理器等。

滤波器可以用来滤除不相关的频率成分,提高信号质量。

放大器可以放大信号的幅度,使其能够被后续的电路处理。

模数转换器将模拟信号转换为数字信号,方便数字信号的处理和分析。

3.4 光电探测器的反馈电路光电探测器的反馈电路用于提高光电探测器的性能,包括增加稳定性、降低噪声以及增大动态范围等。

光电探测器拍频原理

光电探测器拍频原理

光电探测器拍频原理光电探测器是一种能够将光信号转化为电信号的器件,它在现代光电技术中起着重要的作用。

光电探测器拍频原理是指利用光信号的频率变化来实现信号的检测和测量。

光电探测器拍频原理的基本思想是通过控制光信号的频率,使其与探测器内部的参考信号产生差频,然后通过检测差频信号的幅度或相位来获得所需的信息。

这种原理可以应用于各种光学领域,如光通信、光谱分析、光学测量等。

在光电探测器拍频原理中,一个重要的参数是光信号的频率。

光信号的频率可以通过改变激光器的工作频率或调制光信号的频率来实现。

常用的调制方法有直接调制和外差调制两种。

直接调制是指直接改变激光器的工作频率,使其与参考信号产生差频。

这种方法简单易行,但由于激光器的频率调制范围有限,所以适用于频率范围较窄的应用。

外差调制是指将激光器的频率固定在一个值,然后通过外部器件对光信号进行调制,使其与参考信号产生差频。

这种方法可以实现较大范围的频率调制,并且可以根据需要选择不同的调制方式,如强度调制、频率调制和相位调制等。

光电探测器拍频原理的关键是通过差频信号的检测来获得所需的信息。

差频信号的检测可以通过光电探测器内部的光电二极管或光电倍增管来实现。

光电二极管是一种将光信号转化为电信号的器件,其输出电流与光信号的强度成正比。

光电倍增管是一种具有放大功能的光电二极管,可以将微弱的光信号放大到较大的幅度。

在光电探测器拍频原理中,差频信号的检测是通过将光电二极管或光电倍增管连接到一个带通滤波器中实现的。

带通滤波器可以选择特定的频率范围,使差频信号的幅度或相位在该范围内得到放大。

然后,通过接收电路对放大后的信号进行处理,可以得到所需的信息。

光电探测器拍频原理在光通信中有着广泛的应用。

光通信是一种利用光信号传输信息的通信方式,其传输速度快、带宽大、抗干扰性强等优点使其成为现代通信系统中的主要技术之一。

光电探测器拍频原理可以用于光通信系统中的光信号检测和测量,实现光信号的调制、解调和时钟恢复等功能。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光电探测的原理
光电探测是一种利用光电效应来探测光信号的技术。

它是一种高
灵敏度、高速度的光学探测技术,被广泛应用于生命科学、材料科学、光学通信等领域。

下面,我们将从光电探测的原理入手,介绍它的基
本步骤。

一、光电效应
光电效应是指光子与物质相互作用时,光子激发物质中的电子,从而
使其脱离原子而成为自由电子的过程。

这是光电探测的基础。

二、光电二极管的结构和工作原理
光电二极管是一种能够将光信号转化为电信号的器件。

它的基本结构
是 p-n 接面,并在 p 型半导体端加上一个铝金属电极,作为阳极,
而 n 型半导体端作为阴极。

当光照射在光电二极管 PN 结的正向偏压
区域时,光子与半导体物质相互作用,激发物质中的电子,并使形成
的电子-空穴对被隔离。

形成的电子就会在正向电压下流向阳极,从而
产生电流,这个电流就是光子转化成电信号的过程。

三、光电二极管的响应特性
光电二极管的响应特性是指光照射在它上面时,输出电流与光照强度
之间的关系。

它的响应特性受其 PN 结的结构、光源的光谱分布、入
射角度以及散射角度等因素的影响。

通常,光电二极管的响应特性可
以用量子效率来描述。

量子效率定义为在光照射下,光子转化成电信
号的效率,通常用百分比来表示。

四、光电探测系统的组成
光电探测系统通常由光源、光学系统、光电转换器、信号处理和显示
器等组成。

其中,光电转换器通常采用光电二极管或光敏电阻。

信号
处理通常采用放大和滤波等方式,将信号转换为可读的数字信号,并
显示在显示器上。

总之,光电探测技术是一种重要的光学探测技术,它的原理基于
光电效应,利用光电二极管将光信号转换为电信号,并通过信号处理
和显示器等设备得到最终结果。

随着科技的不断发展,它被广泛应用于各个领域,为人类带来了极大的便利。
