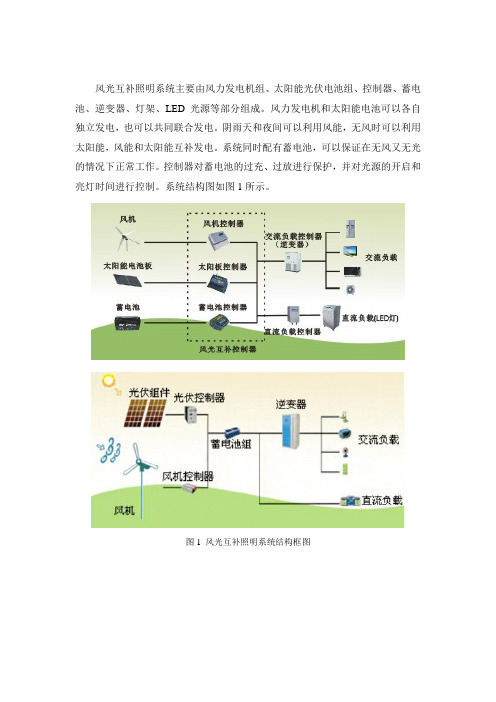

系统结构图如图1所示。
图1 风光互补照明系统结构框图太阳能电池板风力发电机DC/DC变换AC/DC变换风光互补控制器风光互补逆变器蓄电池组交流负载直流负载图1风光互补独立电源的基本构成图本项目的具体研究内容包括以下几方面的内容：（1）风光互补路灯控制系统的研究研究风光储照明综合电源管理电路拓扑结构；研究光伏电池板的最大功率跟踪控制和风机的最大功率跟踪控制；研究蓄电池的快速高效充电技术和LED灯的驱动技术；研究LED灯、蓄电池、太阳能电池板等风光储照明系统的信息管理与远程控制技术。
完成风光互补路灯用综合控制器的开发，及风光互补路灯群综合管理系统研制，并实现风光互补路灯项目的产业化。
（2）风光互补户用独立电源系统的研究研究风/光/储互补发电系统稳态和暂态建模方法，建立相应仿真模型；研究可调度的风/光/储互补发电系统最优容量配比和协调控制技术；风/光/储电源系统根据不同照明系统需求最优的容量配比和协调控制技术；研究风/光/储互补发电系统的有功频率特性、无功电压特性、机电暂态特性和电磁暂态特性；将电压源换流器技术与储能技术结合，研制风电场/光伏电站功率平滑调节装置，实现削峰填谷、无功电压调节、提高系统稳定性、改善电能质量、经济调度等功能，并开展试点应用。
建立风/光/储互补发电系统稳态和暂态仿真模型；提出可调度的风/光发电系统最优容量配比和协调控制技术；揭示风/光/储互补发电系统与系统互动机理；开发集成储能的风电场/光伏电站功率平滑调节装置。
（3）太阳能电池板防污防尘技术及状态检测预测评估技术的研究研究开发自洁净太阳板技术，使得太阳能电池板具有自洁能力；研究可以自动刮掉灰尘和污垢的雨刮太阳能电池板；建立工作电流、电压、最大输出功率和光照强度的数学模型；建立电池板工作温度与输出功率的模型；建立空气湿度与输出功率的模型；将上述模型做成标准化应用分析系统。
风光互补LED路灯控制器的设计
风光互补LED路灯控制器的设计摘要：本文介绍了风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势；以及介绍了风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理。
關键词：风光互补；工作原理；技术结构一、风光互补的概念及技术原理风光互补是一套发电应用系统，该系统是利用太阳能单晶硅电池板、风力发电机将发出的电能存储到蓄电池组中，当用户需要用电时，逆变器将蓄电池组中储存的直流电转变为交流电，通过输电线路送到用户负载处。
是风力发电机和太阳电池方阵两种发电设备共同发电。
二、风光互补的技术构成（一）发电部分：由1台风力发电机和太阳能电池板组成，完成风一电；光一电的转换，作。
（二）蓄电部分：由多节蓄电池组成，完成系统的全部电能储备任务。
（三）风光互补控制器：集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一体，对负载进行全方面的控制。
（四）负载部分：本项目由于未使用逆变器，所以直接使用直流LED照明灯作为负载。
三、风光互补控制器（一）风光互补控制器的概述。
风光互补控制器是专门为风能、太阳能发电系统设计的；集风能控制、太阳能于一体的智能型控制器。
充分利用风能和光能资源发电，可减少采用单一能源可能造成的电力供应不足或不平衡的情况。
设备不仅能够高效率地转化风力发电机和太阳能电池板所发出的电能对蓄电池进行充电，而且还提供了强大的控制功能。
集光控亮灯，时控关灯，自动功率跟踪，自动泄荷，过充过放保护功能于一身，性能稳定可靠。
（二）风光互补控制器的特点及功能1.风光互补控制器的主要功能（1）白天对太阳能电池板的电压和电流进行检测太阳能电池板最大输出功率点，使太阳能电池板以最大输出功率给蓄电池充电，并控制太阳能电池对蓄电池进行充电的方式；（2）控制光电互补自动转换，晚上控制蓄电池放电，驱动LED负载照明；（3）对蓄电池实行过放电保护、过充电保护、短路保护、反接保护和极性保护；（4）控制LED灯的开关，通过对外环境监测，可以控制LED 灯开灯、关灯时间。
《2024年风光互补发电系统的建模与仿真研究》范文
《风光互补发电系统的建模与仿真研究》篇一一、引言随着能源需求日益增长，清洁可再生能源已成为世界范围内的研究热点。
风光互补发电系统作为一种重要的清洁能源技术，将风能和太阳能有效结合，可有效提高可再生能源的利用效率及供电的稳定性。
本文将就风光互补发电系统的建模与仿真进行研究，为后续的优化设计和实际应用提供理论支持。
二、风光互补发电系统概述风光互补发电系统是指利用风能和太阳能进行发电的系统。
该系统主要由风力发电机、太阳能光伏板、储能装置（如蓄电池）以及控制系统等组成。
通过合理的配置和优化，该系统能够在不同气候条件下，最大限度地利用可再生能源。
三、风光互补发电系统建模1. 系统构成模型建立风光互补发电系统的构成模型是分析其性能的基础。
模型中包括风力发电机模型、太阳能光伏板模型、储能装置模型以及控制系统模型等。
每个部分均根据其工作原理和性能特点进行数学化描述。
2. 能量转换模型能量转换模型描述了风能和太阳能如何被转换为电能的物理过程。
该模型需考虑风速、光照强度、温度等环境因素对发电效率的影响，并建立相应的数学关系。
3. 控制系统模型控制系统模型负责协调风力发电机和太阳能光伏板的运行，确保系统在各种环境条件下均能高效运行。
该模型需考虑控制策略的制定和实施，以及与储能装置的协同工作。
四、风光互补发电系统仿真研究基于建立的模型，利用仿真软件对风光互补发电系统进行仿真研究。
仿真过程中需考虑不同环境条件（如风速、光照强度、温度等）对系统性能的影响，以及系统的运行策略和优化配置。
1. 仿真环境设置根据实际环境条件，设置仿真环境中的风速、光照强度、温度等参数，模拟不同气候条件下的系统运行情况。
2. 仿真结果分析通过对仿真结果的分析，可以得出系统在不同环境条件下的发电效率、供电稳定性以及储能装置的充放电情况等。
同时，还可以对系统的运行策略和优化配置进行评估和优化。
五、结论与展望通过建模与仿真研究，我们可以得出以下结论：1. 风光互补发电系统能够有效地利用风能和太阳能，提高可再生能源的利用效率。
风光互补发电控制系统研究
风光互补发电控制系统研究发表时间：2019-01-22T13:52:35.747Z 来源：《河南电力》2018年16期作者：李华[导读] 在开发风能与太阳能时，研究人员研制出了风光互补发电控制系统，其可以结合风能与太阳能的优点，可实现发电的合理性及经济性。
在应用风光互补发电控制系统时，还要结合计算机技术，在实际运行中，要降低能源的消耗，提高资源的利用率。
李华（吉林省长春市长春理工大学光电信息学院吉林长春 130000）摘要：在开发风能与太阳能时，研究人员研制出了风光互补发电控制系统，其可以结合风能与太阳能的优点，可实现发电的合理性及经济性。
在应用风光互补发电控制系统时，还要结合计算机技术，在实际运行中，要降低能源的消耗，提高资源的利用率。
关键词：风光互补发电；控制；系统1风光互补发电系统的资源利用我国风能资源丰富，可开发利用的风能储量约10亿kW，其中，陆地上风能储量约2.53亿kW（陆地上离地10m高度资料计算），海上可开发和利用的风能储量约7.5亿kW，共计10亿kW。
而我国的风能主要存贮是在于新疆、西藏等高原地区，在那些缺水、缺燃料及交通不便的沿海岛屿、草原牧区、山区和高原地带。
同时那些区域也是阳光照射最多的区域，那些地方的植物、植被受到阳光照射是全国最大的区域，在这些区域开发风光互补发电控制系统，将大有可为。
因此，在风光互补发电场选址过程中应做好风能、太阳能资源的勘测统计工作，掌握当地风能、太阳能资源和其他天气及地理环境数据，选取风能、太阳能资源丰富的地域开发建设，以保证风能、太阳能资源的合理利用。
2风光互补发电系统分析2.1组成部分（1）光伏发电部分。
当发电区域的阳光照射到太阳能电池板上，电池板内的正负电子被光能充能后，迅速释放能量，并将能量以直流电的方式直接传递到蓄电池中，并通过逆变器将电流转换成为交流电对正负载进行供电。
（2）风力发电部分。
当发电区域的风力达到一定风速时，风力机被风速吹动，将风能转化成为机械能，并通过风力发电机将整个机械能转换成为交流电力的电能，经过了复杂的整流、分流后，给蓄电池进行充电，经过逆变器对正负载供电。
小型风光互补发电系统研究报告
摘要巨太阳能与风能是地球上最常见的的绿色可再生能源，太阳能具有普遍性，大性，等特点，但也同时具有能量不稳定，能量密度低等特性。
太阳能只能在白而且晚间风力发电效果较好，才能够发电，而风能不分昼夜，天阳光充足的时候，因此为解决太阳能发电环境影响更大，但是相对于太阳能而言，风能更不稳定，并使发出的电能能够方便使用互补风力发电的优势，不稳定且不能在晚上发电，等问题，本文设计了一种以51单片机为控制核心的低成本智能风光互补充电控制器。
硬件方面本设计采用PWM调波控制buck降压电路，来稳定太阳能输出；采用UC3906铅酸蓄电池专用充电芯片为蓄电池充电，使铅酸蓄电池充电更合理；采用两块铅酸蓄电池作为出能源原件；由于采用集成芯片提高了系统的稳定性，简化了电路缩减了成本。
同时控制器还具有防雷击保护电路，放蓄电池反接保护电路，太阳能电池板防反接保护电路，过流保护电路，并内置双轴太阳跟踪器驱动电路。
软件方面，本设计采用三种可选用电模式：默认模式（模式一），蓄电池持续供电模式（模式二），太阳能电池板供电模式（模式三）和一种单蓄电池工作模式（模式四）。
Abstract引言太阳能与风能是地球上的清洁能源，利用太阳能风能发电可以保护环境还减少化石能源的使用。
但是风能于太阳能同样存在不稳定，容易受到天气，季节，纬度等各种地理上、环境上的因素影响。
太阳能是以光辐射的形式传播到地球上的，因此太阳能的能量密度低，不便于利用。
风能的原动力来自于太阳，可以说风能是太阳能的另一种存在形式，虽然能够昼夜发电，不分阴晴，但是与太阳能相比，发电能量波动性更大，为提高太阳能风能的利用率人们不断改进太阳能电池板与风力发电机的性能，已获得最大的能量转换。
但仅仅改进太阳能电池板与风力机是不够的，虽然采用风能与太阳能互补发电的模式已经可以昼夜连续发电，但在不加任何处理的风光互补发电装置发出的电能一样不稳定，会受各种因素影响，使电压电流时刻波动。
众所周知，我们所采用的用电负载都是在稳定电压下才会正常工作的，电压不稳就会严重影响设备的正常运行，因此需要加入控制器，将不稳定的输出电压经过稳压后在连接到负载上，是解决这一问题的有效方法。
基于PIC单片机的风光互补路灯照明控制器
基于PIC单片机的风光互补路灯照明控制器
薛林;姚国兴
【期刊名称】《可再生能源》
【年(卷),期】2011(029)001
【摘要】介绍了一种应用于风光互补路灯照明系统的新型智能控制器.控制器由主、从两个控制器组成,微处理器芯片均采用的是PIC16F877;主控制器主要由DC-DC
电路、实时时钟电路、充放电保护电路、路灯开关电路等组成;从控制器由液晶显
示以及键盘组成.试验和运行结果表明,应用此智能控制器的照明系统,具有效率高、稳定性好的优点,并能长期自动运行在免维护状态下,具有广阔的应用前景.
【总页数】4页(P107-110)
【作者】薛林;姚国兴
【作者单位】华南理工大学,电力学院,广东,广州,510640;华南理工大学,电力学院,
广东,广州,510640
【正文语种】中文
【中图分类】TK519;TK89;TP391.9
【相关文献】
1.新路灯，零照明费——风光互补照明新能源技术惊艳长沙城 [J], 红波;苏毅
2.基于风光互补型的智能LED路灯控制器的设计 [J], 吴兴昊;张晓力;许中阳;付俊英;范怡然
3.基于PIC单片机的风光互补发电系统设计 [J], 张子皿;冯宾春
4.基于PIC 18F4520单片机的风光互补路灯控制系统的研究 [J], 张华卫;李楠;陶
贺
5.基于风光互补型的智能LED路灯控制器的设计 [J], 吴兴昊;张晓力;许中阳;付俊英;范怡然
因版权原因，仅展示原文概要，查看原文内容请购买。
风光互补LED路灯控制器的设计
^风光互补LED路灯控制器的设计摘要本文主要首先介绍了产生新能源的必要性及风能和太阳能快速发展的背景。
其次介绍了什么是风光互补及风光互补的技术原理、技术结构及技术优势和风光互补系统的组成、风光互补路灯的优势。
然后介绍了什么是风光互补控制器，风光互补控制器的特点，风光互补控制器的工作原理及风光互补路灯控制器的结构图和电路原理图。
关键词：控制器，工作原理，路灯，风能，太阳能目录1、绪论................................................... 错误!未定义书签。
2、风光互补的概述......................................... 错误!未定义书签。
、风光互补的技术原理................................... 错误!未定义书签。
、风光互补的技术构成................................... 错误!未定义书签。
、风光互补的技术优势................................... 错误!未定义书签。
、风光互补的典型案例................................... 错误!未定义书签。
3、风光互补系统........................................... 错误!未定义书签。
、风光互补系统的组成................................... 错误!未定义书签。
、风光互补路灯的优势................................... 错误!未定义书签。
4、风光互补控制器......................................... 错误!未定义书签。
、风光互补控制器的概述................................. 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018.15设计与研发
基于单片机智能风光互补控制器的设计与研究
洪树亮
(辽宁轨道交通职业学院，辽宁沈阳，110023 )
摘要：设计了以IAP15W4K61S4单片机为核心的智能风光互补控制器，该控制器结合风力发电和太阳能发电，风和光可 以同时发电，其中一路损坏不影响另一路正常工作，通过智能控制，达到了良好的充电效果。
关键词：单片机；风力发电；太阳能发电；智能控制
Design and Research of Intelligent Wind-solar Complementary
Controller Based on MCU
Hong Shuliang
(Guidao Jiaotong Polytechnic Institute,Shenyang Liaoning,110023) Abstract: An Intelligent Wind-Solar Hybrid Controller Based on IAP15W4K61S4 MCU was designed.The controller combines wind power and solar power.Wind and light can generate electricity at the same time.One of the damages does not affect the normal work of the other.Through intelligent control, a
good charging effect is achieved.
Keywords: MCU;Wind power generation;Solar power generation;Intelligent control
1系统的总体册
该系统采用IAP15W4K61S4单片机对风机电压和光伏电 池组的电压进行实时采集，在LCD显示屏上实时显示风机电 压、光伏电池组电压、负载电压以及蓄电池电压，系统总体设 计框图如图1所示。
系统的主要功能如下：（1)主电路具有短路保护、过载保 护,系统安全可靠性高。
(2)输出电压稳定，负载运行稳定。
(3) 实时显示风机电压、光伏电池组电压、以及蓄电池电压。
(4) LED 显示故障信息。
(5)当光伏电池组电压和风机电压低于设定值 时，由蓄电池为负载提供电压，当光伏电压和风机电压大于设 定值时，关闭蓄电池输出。
(6)电路简单,成本低，可靠性高。
图1系统总体设计框图
2系统的硬件册
风光互补控制器是以IAP15W4K61S4单片机为核心，包括m a i i f f i MC34063A升压芯片、LM393电压比较器、MP1584E N降压芯片、
LCD显示屏、LED等模块构成。
风光互补控制器主电路由充电回路和放电回路两
大部分组成。
工作原理分析如下：风光互补控制器采用
IAP15W4K61S4单片机对蓄电池电压进行检测,从而实现蓄电
池的充放电控制。
(1) 风光互补控制器能实现风力发电和光伏发电的控制,当风力或光伏电压输入大于5V,对应电能电路启动，输出
15V直流电压，否则反之。
(2) 蓄电池电压小于12V,蓄电池截止放电功能；大于 14. 5V，蓄电池截止充电功能。
(3) LCD液晶显示实现蓄电池电压的实时显示。
(4) LED指示灯1号用于指示风力发电，2号指示光伏
发电，3号指示蓄电池充电，4号蓄电池放电，5号为导轨
式开关电源导入。
(5) 当风力发电或光伏发电输入电压满足条件时，对蓄 电池进行充电，且蓄电池LH)指示灯点亮；风力发电输入时,
风力发电LH)指示灯点亮，没有风力发电或光伏发电时，相应
的指示灯熄灭。
(6) 当风光互补控制器接入24V市电时，只点亮24VDC 指示灯，其余灯熄灭。
(7) 没有风力或光伏输入时且需要向负载供电时，蓄电 池开始放电,风光互补控制器输出12V DC向直流负载供电，同
时点亮蓄电池放电LED指示灯。
3实时监控功能
实时监控功能在力控组态软件上开发，力控组态软件可
291
设计与研发
2018.15
图2系统设计流程图
以通过RS 232对控制器、风力发电、太阳能发电、蓄电池和负 载的输出实现实时监控功能。
监控系统包括登录界面、实时 显示界面、趋势视图、控制界面、数据记录等界面。
可以观察 蓄电池电压的变化、太阳能电池板电压、环境参数、风力发电 机的实时电压、风力发电机的实时转速、风力发电机的功率、 负载的输出电流和各种报警显示。
同时也可以对风光互补控
制器的输入和输出进行控制，让用户更加直观的了解系统运 行的情况。
4系统的软件册
采用inventor 软件作为编程软件来进行IAP 15W 4K 61S 4 单片机的编程，利用专用的编程下载器进行下载。
本系统包 括L C D 液晶显示模块，LED 灯指示模块，报警模块，蓄电池电 压检测模块等，系统设计流程图如图2所示。
5雜
本文进行了智能风光互补控制器设计，实现了蓄电池充 放电控制,充放电指示，LCD 液晶显示,该风光互补控制器是 一种抗干扰能力强、性能可靠、有效的弥补了风力发电和光 伏发电单独转换时存在的不足。
参考文献
[1] 吴硕，赵东.风光互补发电系统多模式能量控制与管理研
究[J ].工业仪表与自动化装置,2018.
[2] 滕志飞，陈翔宇等.基于模块化的风光互补发电系统控制
器的设计[J ].农业科技与装备,2017.
[3] 赵小龙，张为民.基于云计算的GPRS 风光互补控制器监
控系统的设计与实现[J ].阜阳师范学院学报（自然科 学版）,2016.
[4] 吴兴昊，张晓力等.基于风光互补型的智能LE D 路灯控
制器的设计[J ].数字技术与应用，2016.
[5] 时景立，刘赫等.基于远程监控的风光互补发电系统设计
[J ].电源技术,2015.
