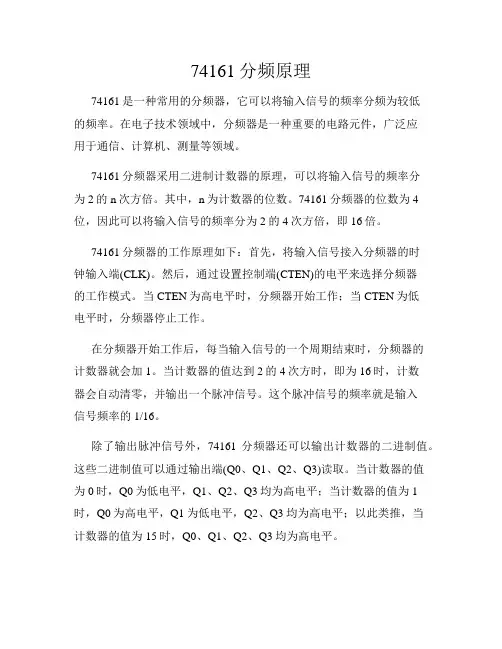

74161分频原理74161是一种常用的分频器，它可以将输入信号的频率分频为较低的频率。
在电子技术领域中，分频器是一种重要的电路元件，广泛应用于通信、计算机、测量等领域。
74161分频器采用二进制计数器的原理，可以将输入信号的频率分为2的n次方倍。
其中，n为计数器的位数。
74161分频器的位数为4位，因此可以将输入信号的频率分为2的4次方倍，即16倍。
74161分频器的工作原理如下：首先，将输入信号接入分频器的时钟输入端(CLK)。
然后，通过设置控制端(CTEN)的电平来选择分频器的工作模式。
当CTEN为高电平时，分频器开始工作；当CTEN为低电平时，分频器停止工作。
在分频器开始工作后，每当输入信号的一个周期结束时，分频器的计数器就会加1。
当计数器的值达到2的4次方时，即为16时，计数器会自动清零，并输出一个脉冲信号。
这个脉冲信号的频率就是输入信号频率的1/16。
除了输出脉冲信号外，74161分频器还可以输出计数器的二进制值。
这些二进制值可以通过输出端(Q0、Q1、Q2、Q3)读取。
当计数器的值为0时，Q0为低电平，Q1、Q2、Q3均为高电平；当计数器的值为1时，Q0为高电平，Q1为低电平，Q2、Q3均为高电平；以此类推，当计数器的值为15时，Q0、Q1、Q2、Q3均为高电平。
74161分频器的应用非常广泛。
在通信领域中，它可以用于频率合成器、频率分析仪等设备中。
在计算机领域中，它可以用于时钟发生器、计时器等设备中。
在测量领域中，它可以用于频率计、频谱分析仪等设备中。
总之，74161分频器是一种常用的分频器，它可以将输入信号的频率分频为较低的频率。
它采用二进制计数器的原理，可以将输入信号的频率分为2的n次方倍。
74161分频器的位数为4位，因此可以将输入信号的频率分为16倍。
它的工作原理简单明了，应用广泛，是电子技术领域中不可或缺的重要元件之一。
数电分频器的作用
数电分频器的作用
数码分频器是一种重要的电路元件，它在现代电子设备中得到了广泛的应用，它的作用是将输入信号中的电压脉冲波形进行调整，并分频输出稳定的脉冲波形。
分频器一般由几个触发器、多路选择器、计数器、控制器等基础电路组成。
数码分频器有很多种形式，它们可以通过不同的输入频率进行操作，这种设备能够将一个较高频率的周期性信号输出为一个更低频率的周期性信号，并保持稳定的输出频率。
在电子技术中，分频器适用于大多数数字逻辑应用，例如计时器、频率合成器、时钟、物理模拟中的正弦波发生器等等。
数码分频器的工作原理是基于二进制计数器实现的。
它们通常采用计数器的输出来对输入信号进行分频。
在计数器到达最大值时，就会产生回归，因此可以进行无限的循环。
这个过程能够根据输入信号的速率进行重新同步，从而实现有效的频率分频。
分频器的主要优势是其非常便宜、易于使用和可靠。
而且，分频器还能够根据特定需要进行定制，因此可以适用于各种不同的应用场合中。
因此，它是现代电子设备中一个非常重要的电路元件，广泛地应用于各种不同领域。
基于Proteus的脉冲分频器的设计与仿真
激励－ 砸 弥：
～
…
…
…
～
时钟 娄
百ｒ 甫ｒ— —一
模拟 类 型 …
母瓶一 岛一 一 低时 钟
商一 低一 时钟
：
‘ 。
１ 设 计 方 法
分 频 器是 数字 系统 设 计 中的 基 本 电 路 ， 根 据
第 ３ １卷 第 ｊ期
２ Ｏ １ ７年 ９ 月
兰州． 文 理 学 院 学报 （ 自然科 学版 ）
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｉ ｜ ａ ｎ ｚ ｈ ｏ ｕ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ａｒ ｔ ｓ ａ ｎ ｄ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ（ Ｎａ ｔ ｕ ｒ ａ ｌ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ ｓ ）
分 频 器 的 研 究 很 广 泛 ， 在 这 里不 再 赘 述． ｆ 『 １ ｆ 最 常用 的是 由计 数 器分 频 ． 本文以 １ ０ ０分 频 电 路 的 没计 为 实 例 ， 介 绍 了 利 用 ＡＴ８ ９ Ｃ ５ １单 片 机 为 控
｛
教字 瘴刹 稳态 （ 、 单边 沿 ＜ 、 单脉冲 静 时钟
收 稿 日期 ： ２ ０１ ７ ｏ ６ ２ Ｏ
隔 离ｌ ｊ ｆ 『 晰（ 上 ） ？ 础 编鞋 ｝ （ Ｍ ） ？ 隐 藏属性 （ Ｉ ｔ ） ？
图 ｉ 信 号 源 设 置
２ ． １ ． Ｊ 数 字脉 冲信 号 源 在 Ｐ ｒ ｏ ｔ ｕ ｅ ｓ－ ｆ Ｉ ． 数 脉 冲ｆ 号 源设 置和 图表 仿真一 － ” 是： 单击 】 具 箱 巾 的
快捷 按 钮④ ， 找 到 数 字 时钟 信 号 源 ， 然 后 将 数 字
频率发生器
一、实验目的1、了解等精度测频的方法和原理。
2、掌握如何在FPGA内部设计多种功能模块。
3、掌握VHDL在测量模块设计方面的技巧。
二、实验原理所谓频率就是周期性信号在单位时间（1s）内变化的次数。
若在一定时间间隔T（也称闸门时间）内测得这个周期性信号的重复变化次数为N，则其频率可表示为f＝N/T由上面的表示式可以看到，若时间间隔T取1s，则f＝N。
由于闸门的起始和结束的时刻对于信号来说是随机的，将会有一个脉冲周期的量化误差。
进一步分析测量准确度：设待测信号脉冲周期为Tx，频率为Fx，当测量时间为T=1s时，测量准确度为δ=Tx/T=1/Fx。
由此可知这种直接测频法的测量准确度与被测信号的频率有关，当待测信号频率较高时，测量准确度也较高，反之测量准确度较低。
因此，这种直接测频法只适合测量频率较高的信号，不能满足在整个测量频段内的测量精度保持不变的要求。
若要得到在整个测量频段内的测量精度保持不变的要求，应该考虑待精度频率测量等其它方法。
等精度频率测频的实现方法，可以用图7-1所示的框图来实现。
图7-1 等精度测频实现框图所谓等精度是指该频率计在所测量的整个频段内部，均可实现相同精度的测量，即测量精度与频率无关。
图中预置门信号通常为1s。
其内部包括一个同步门电路，用来实现被测频标与被测频率的同步，提高测量精度，减少基本误差。
该部分与清零脉冲协调工作用来控制两个计数器的启动脉冲。
计数器1和计数器2分别用来给频标和被测数字脉冲计数，设在同步门控制结束时计数器1计数N1，计数器2计数N2，假设频标频率为F1，被测频率位Fx，则可写出公式：Fx/N2=F1/N1； (1)Fx＝（F1/N1）* N2 (2)由公式可以看出，测量精度与预置门时间无关，主要由F1的频率稳定度来确定，所以为了提高测量精度，主要是提高频标的频率稳定度，换句话说，测量精度基本上近似于频标的稳定度，若频标的稳定度位10－6，则测量误差边可达到10－6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沈阳航空航天大学课程设计（说明书）脉冲分频信号产生器设计班级24020103学号2012040201131学生姓名郁健指导教师关庆阳沈阳航空航天大学课程设计任务书课程名称电子技术综合课程设计____ 课程设计题目脉冲分频信号产生器课程设计的内容及要求：一、设计说明与技术指标设计一个脉冲分频信号产生器，技术指标如下：①能够输出1KHz脉冲信号；②能够输出10KHz脉冲信号；③能够输出100Hz脉冲信号；二、设计要求1．在选择器件时，应考虑成本。
2．根据技术指标，通过分析计算确定电路和元器件参数。
3．画出电路原理图（元器件标准化，电路图规范化）。
三、实验要求1．根据技术指标制定实验方案；验证所设计的电路，用软件仿真。
2．进行实验数据处理和分析。
四、推荐参考资料1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年五、按照要求撰写课程设计报告成绩评定表：序号评定项目评分成绩1 设计方案正确，具有可行性，创新性（15分）2 设计结果可信（例如：系统分析、仿真结果）（15分）3 态度认真，遵守纪律（15分）4 设计报告的规范化、参考文献充分（不少于5篇）（25分）5 答辩（30分）总分最终评定成绩（以优、良、中、及格、不及格评定）指导教师签字：2015 年01 月14日一、概述该脉冲分频信号产生器可以实现10KHZ 、1KHZ 、100HZ 三路频率输出，电路结构相对简单，输出频率相对稳定，且能够有效的实现频率间的转变，具有节能，经济，功能具备的特点。
二、方案论证设计一个脉冲分频信号产生器，技术指标如下： ①能够输出1KHz 脉冲信号； ②能够输出10KHz 脉冲信号； ③能够输出100Hz 脉冲信号； 方案一：方案一原理框图如图1所示。
降频 降频图1 方案一脉冲分频电路的原理框图方案二：方案二原理框图如图2所示。
升频 降频图2 方案二脉冲分频电路的原理框图由555定时器组成的多谐振荡器产生频率为10KHZ 的脉冲信号由74LS160组成的十分频电路 由74LS160组成的十分频电路输出 1KHZ 输出 100HZ 输出 10KHZ由555定时器组成的多谐振荡器产生频率为1KHZ 的脉冲信号 锁相环升频 74LS160降频 输出10KHZ输出100HZ输出1KHZ本设计采用的是方案一，555构成的多谐振荡器电路较容易实现10KHZ的脉冲，由10KHZ的脉冲依次降频分别得到1KHZ和100HZ的脉冲比较容易实现，电路不复杂且性价比较高。
三、电路设计1.由555定时器组成的多谐振荡电路原理图和输出波形图如图3和图4所示图3 由555定时器组成的多谐振荡器图4 输出波形（1）工作原理多谐振荡器由555定时器组成，将555定时器的V1和V2（2脚和6脚）连在一起接成施密特触发器，然后再将V0经RC积分电路接回输入端便构成了多谐振荡器。
当接通电源以后，因为电容上的初始电压为零，所以输出为高电平，并开始经电阻R向电容C充电。
当充到输入电压为V1=VT-时，输出跳变为低电平，电容C又经电阻R开始放电。
当放电至V1=VT-时，输出电位又跳变成高电平，电容C重新开始充电，周而复始，电路便不停的振荡。
V0和V1的电压波形如图4所示。
（2）周期、频率计算由V1的波形可以求得电容C的充电时间T1和放电时间T2。
T1=(R1+R2)*C*ln2 T2=R2*C*ln2故电路的振荡周期为：T=(R1+2R2)*C*ln2 故振荡频率为f=1/T=1/(R1+2R2)*C*ln2通过改变电阻R 和电容C 的参数即可改变振荡频率。
根据设计要求，由555组成的多谐振荡器输出的频率为10KHZ 。
经过计算可取： R1=5KHZ R2=5KHZ C1=10nF 2.十分频电路十分频电路由十进制计数器74LS160构成，74LS160芯片如图5所示其功能表如表一所示。
图5 计数器芯片 表一 74LS160计数器功能表工作原理：十进制计数器74LS160，ABCD 引脚分别是计数器的输入端，ENP 和ENT 是工作状态控制端，正常工作时应接高电位，LOAD 是置数端，CLR 是异步置零端，CLK 是脉冲输入端，RCO 是进位输出端，QAQBQCQD 是计数输出端。
使计数器从零开始计数，ABCD 接地，脉冲输入端CLK 接10KHZ 脉冲信号，根据功能表RD ’、LD ’、ET 和EP 端接高电平，使电路正常计数。
在电路正常工作的情况下，输入端的脉冲每来一次，计数器就开始记一次数，当计数器记到1001时，此时计时器已经经历了10个脉冲，记下了CLK RD' LD' EP ET 工作状态 * 0 * * * 置零 1 0 * * 预置数 * 1 1 0 1 保持 *1 1 * 0 保持C=01111计数十个数，由于是十进制计数器，当第十个脉冲到来时计数器从0000进到1001时，进位输出端输出高电平进位信号，当第十一个脉冲到来时，计数器回到0000状态开始新一轮的计数，此时进位输出端从高电平越变到低电平，形成一个脉冲，周而复始，每经过十个CLK脉冲信号，进位输出端就会产生一个脉冲，把进位输出端作为信号产生器的输出端，就会产生与CLK脉冲信号差十倍的脉冲信号，从而实现了分频。
由555定时器产生的10KHZ脉冲信号一次经过分频电路就会分别得到1KHZ和100HZ的脉冲信号。
分频电路如图6所示。
图6 十分频电路四、性能测试1.由555定时器组成的多谐振荡器的测试。
输出波形如图7所示图7 由555定时器组成的多谐振荡器的输出波形表2 多谐振荡器电路测试数据表R1值(kΩ)R2值(kΩ)C（nF）周期(us) 频率（KHZ）5 5 10 100.379 9.9622.十分频降频电路的测试由10KHZ脉冲信号经十分频电路分频到1KHZ的输出波形和频率计显示结果如图8图9所示。
图8 十分频电路输出波形图9 频率计显示结果表3 分频电路测试数据表由1KHZ 脉冲信号经十分频电路分频到100HZ 的输出波形和频率计显示结果如图10和图11所示。
图10 十分频电路输出波形图11 频率计显示结果CLK 脉冲信号频率(KHZ) 输出信号周期（ms) 输出信号频率 （KHZ) 100.9791.021测试数据如表4所示表4 分频电路测试数据表3.脉冲分频信号产生器总电路测试。
10KHZ 、1KHZ 、100HZ 三路输出波形如图12所示。
图12 三路输出波形五、结论本实验方案所设计的脉冲分频产生器是以555定时器和计数器74LS160为核心组成的，其中由555定时器组成的多谐振荡器产生10KHZ 频率的脉冲，由计数器74LS160组成十分频电路，分别产生1KHZ 和100HZ 的脉冲信号。
该实验方案所设计的电路具有结构简单，较容易实现的特点，从经济的角度考虑，本实验只采用了三片芯片，一片555定时器和两片计数器74LS160，节省了制作成本，从功能上考虑，具有10KHZ 、1KHZ 、100HZ 的三路输出频率，实现了所具有的输出功能。
但本实验方案也有一定的缺点，由于电路采用了连续降频的设计方案，存在着输出误差，其中对误差影响最大的是多谐振荡器输出的频率，为了减小误差，应尽量的调整多谐振荡器的电容或电阻，使其输出频率达到10KHZ ，以减小对后续电路输出频率的影响。
该实验方案存在着优点也存在着缺点，也有一定的局限性，只能输出三路频率，不能输出其他频率，为加强电CLK 脉冲信号频率(KHZ) 输出信号周期（ms) 输出信号频率（HZ)19.846101.563路的功能性和提高输出频率的精确度，可对电路进行改进，把多谐振荡器的固定电阻R1或R2换成可调电阻，或把电容C1换成可调电容，通过调节，就可以获得不同的频率，使脉冲分频器的功能更加完备，另外通过调节电阻或电容的大小，也会大大降低电路的输出误差。
参考文献[1] 阎石主编. 数字电子技术. [M]北京：高等教育出版社，2006年[2] 陈振官等编著. 新颖高效声光报警器. [M]北京：国防工业出版社，2005年[3] 童诗白主编. 模拟电子技术基础. [M]北京：高等教育出版社，2006年[4] 邱关源主编. 电路. [M]北京：高等教育出版社，2005年[5] 谢昭光主编. 分频器设计与制作. [M]辽宁：辽宁科学技术出版社，1985年[6] 杨鲁平主编. 数字电子技术基础. [M]成都：电子科技大学出版社，2009年[7] 王冠华主编. Multisim10电路设计及应用. [M]北京：国防工业出版社，2008年[8] 郑君里主编. 脉冲数字电路及应用. [M]北京：人民邮电出版社，1985年[9] 王毓银主编. 脉冲与数字电路. [M]北京：高等教育出版社，1985年[10] 王家礼主编. 频率合成技术. [M]西安：西安电子科技大学出版社，2009年附录I 总电路图附录II 元器件清单序号编号名称型号数量1 U1555定时器LM555CN 12 U2计数器74LS106 23 R1 电阻5KΩ 24 R2 电阻100Ω 35 C1 电容10nF 16 C2 电容1uF 17 D1 二极管SB560 58 LED 发光二极管 39 J1 开关 31011附录III 实物图输出10KHZ波形图10KH分频到1KHZ波形输出1KHZ分频到100HZ波形。
