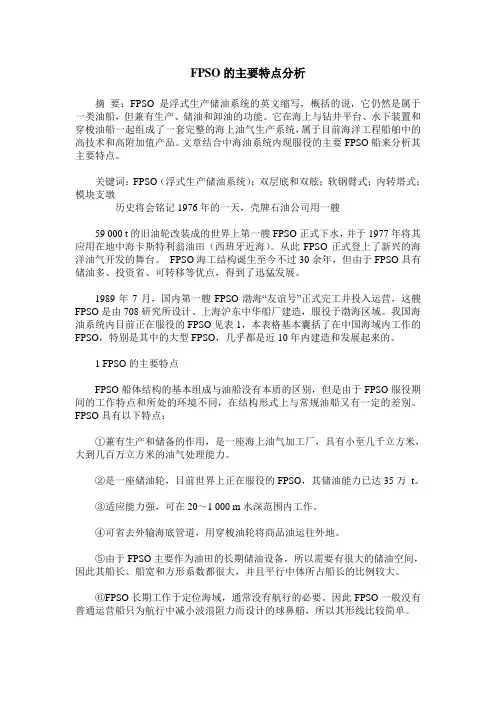

FPSO的主要特点分析摘要：FPSO是浮式生产储油系统的英文缩写，概括的说，它仍然是属于一类油船，但兼有生产、储油和卸油的功能。

它在海上与钻井平台、水下装置和穿梭油船一起组成了一套完整的海上油气生产系统，属于目前海洋工程船舶中的高技术和高附加值产品。

文章结合中海油系统内现服役的主要FPSO船来分析其主要特点。

关键词：FPSO（浮式生产储油系统）；双层底和双舷；软钢臂式；内转塔式；模块支墩历史将会铭记1976年的一天，壳牌石油公司用一艘59 000 t的旧油轮改装成的世界上第一艘FPSO正式下水，并于1977年将其应用在地中海卡斯特利翁油田（西班牙近海）。

从此FPSO正式登上了新兴的海洋油气开发的舞台。

FPSO海工结构诞生至今不过30余年，但由于FPSO具有储油多、投资省、可转移等优点，得到了迅猛发展。

1989年7月，国内第一艘FPSO渤海“友谊号”正式完工并投入运营，这艘FPSO是由708研究所设计、上海沪东中华船厂建造，服役于渤海区域。

我国海油系统内目前正在服役的FPSO见表1，本表格基本囊括了在中国海域内工作的FPSO，特别是其中的大型FPSO，几乎都是近10年内建造和发展起来的。

1 FPSO的主要特点FPSO船体结构的基本组成与油船没有本质的区别，但是由于FPSO服役期间的工作特点和所处的环境不同，在结构形式上与常规油船又有一定的差别。

FPSO具有以下特点：①兼有生产和储备的作用，是一座海上油气加工厂，具有小至几千立方米，大到几百万立方米的油气处理能力。

②是一座储油轮，目前世界上正在服役的FPSO，其储油能力已达35万t。

③适应能力强，可在20～1 000 m水深范围内工作。

④可省去外输海底管道，用穿梭油轮将商品油运往外地。

⑤由于FPSO主要作为油田的长期储油设备，所以需要有很大的储油空间，因此其船长、船宽和方形系数都很大，并且平行中体所占船长的比例较大。

⑥FPSO长期工作于定位海域，通常没有航行的必要。

新型对接棱台状FPSO的浮体参数和水动力分析

新型对接棱台状FPSO的浮体参数和水动力分析王文华;姚宇鑫;黄一;叶茂生【摘要】In order to solve the performance limitations of traditional ship-type and prismatic FPSO, a novel concept of docking pyramidal FPSO is presented. For the new floating body, five independent shape parameters are presented to decide the geometry of floating body and also affect the basic functions and hydrodynamic performance of FPSO. Then boundary element method based on potential flow theory is applied to analyze the motion response of docking pyramidal floating body in wave. Furthermore, the effect of shape parameters on the hydrodynamic performance of FPSO is qualitatively studied, and the design guideline of the new floating body is also proposed to improve the heave motion performance based on wave potential flow theory and engineering approximate method. Finally, the new floating body can be designed according to the basic functions of an octagon FPSO, and the comparison results show the performance advantages of docking pyramidal FPSO and the rationality of design principle in this paper provide effective engineering equipment and solutions for deep-water oil and gas development.%为解决传统船型和棱柱筒状FPSO的性能局限,提出一种具有对接棱台状浮式主体的新概念FPSO.根据所研发的新型对接棱台状浮体模型,确定了能够反映浮体几何形状、FPSO基本功能和水动力性能的5个相互独立的外形参数.然后,采用基于频域势流理论的边界元数值模拟方法研究了新型对接棱台状浮体在波浪中的运动响应,并且定性分析了不同浮体外形参数(下倾角、水线面外接圆半径等)对浮体水动力性能的影响.最后,根据频域势流理论和工程近似方法,分析并概括出基于垂荡运动性能的新型浮体设计准则和方案.在此基础上,结合某棱柱型FPSO的基本功能(载重量、排水量、储油空间、上甲板面积的设计值) ,完成新型FPSO的主浮体设计.通过性能比较,证明了对接棱台状FPSO的水动力性能优势和设计方案有效合理性,以期能够为深水油气开发提供一种有效的新型工程装备和解决方案.【期刊名称】《哈尔滨工业大学学报》【年(卷),期】2015(047)010【总页数】6页(P76-81)【关键词】对接棱台状浮体模型;外形参数;下倾角;水线面外接圆半径;水动力性能【作者】王文华;姚宇鑫;黄一;叶茂生【作者单位】大连理工大学船舶工程学院, 116024 辽宁大连;大连理工大学船舶工程学院, 116024 辽宁大连;大连理工大学船舶工程学院, 116024 辽宁大连;大连理工大学船舶工程学院, 116024 辽宁大连【正文语种】中文【中图分类】P751随着海洋油气的开采逐渐向环境恶劣的深海发展，在深水油气田开发模式中，FPSO以其储油量大、承载能力强、适应水深范围广等优点已经成为必不可少的重要环节.FPSO作为一种集生产、储油、外输、生活、动力于一体的多功能采油设施，有着广阔的应用前景［1－3］.但是，传统船型和棱柱状FPSO的性能存在以下不足［4－5］：传统船型FPSO对波浪的作用方向非常敏感，在深海环境载荷和单点系泊系统的联合影响下，FPSO经常会处于斜（横）向迎浪的状态，从而导致垂荡和横摇运动性能较差；船首长期暴露在波浪作用下，并且纵向尺度较大，因此甲板上浪现象比较普遍且危害很大；在深海环境载荷作用下，会产生频繁的首摇运动，从而严重磨损内转塔和流体接头.中海油公司设计的新概念八角棱柱状FPSO的性能虽然有所改善，但是还具有一些性能局限：浮体垂荡运动幅度较大；甲板面积较小，居住和工作空间太近，不利于危险区与非危险区分离；容易引发涡激振动.其中，垂荡是浮体非常重要的运动性能，直接影响到FPSO的甲板上浪和FDPSO的钻井功能.因此，以提高垂荡运动性能为主要目标，并且兼顾抑制涡激振动和增大甲板面积，本文提出一种具有对接棱台状浮式主体的新概念FPSO.与钻采平台相比具有较大的储油空间，与船型和棱柱状FPSO相比又具有较好的运动性能、较强的极端海洋环境适应能力以及很高的作业有效性和安全性.能够广泛适用于深海和浅海的各种海洋环境，有利于实现各种海域大规模油气的多功能一体化，具有较好经济效益［6－9］.此外，新概念采用了一种名为“一种浮式平台及其装卸载过程中保持浮态和稳性控制方法”的专利技术，使得新概念在装卸载过程中排水量和吃水恒定，始终具备最佳水动力性能［10］.为了能够给新型对接棱台状FPSO的主浮体外形设计提供参考依据和准则，本文根据所研发的新型对接棱台状浮体模型，确定了能够反映浮体几何形状、FPSO基本功能和水动力性能的5个相互独立的外形参数.然后，采用基于频域势流理论的边界元数值模拟方法研究了新型对接棱台状浮体在波浪中的运动响应，并且定性分析了不同浮体外形参数（下倾角、水线面外接圆半径等）对浮体水动力性能的影响，并且进一步定量推导出基于垂荡运动性能的浮体外形设计准则，制定出新型FPSO 的设计方案.在此基础上，结合某棱柱状FPSO的基本功能，完成新型对接棱台状FPSO的主浮体设计.此外，通过进行模型性能对比，分析了新型FPSO具有的水动力性能优势.新型FPSO的主浮体为对接棱台状结构，该浮体外形主要有如下参数：水线面外接圆半径RW，上甲板外接圆半径RT，下底面外接圆半径RB，干舷f，吃水d，下倾角α、上倾角β、水线面以上体积VT，水线面以下排水体积VB，如图1所示.其中，根据参数间几何关系可以确定，对接棱台状浮体相互独立的参数共有5个.这里根据设计初期的需要选择参数VB、VT、RT、RW和α确定主浮体外形，从而决定FPSO的功用和性能.其中，首先根据FPSO的基本性能要求（设计储油量、排水量、储油空间和上甲板面积等），选择合适的VB、VT和RT；其次通过调整能够决定水下浮体形状的两个参数RW和α，来实现对FPSO水动力性能的优化设计.因此，本文主要研究参数RW和α的变化对FPSO水动力性能的影响.这里，以PL19－3油田的30万t超大型FPSO为参考，基于软件AQWA建立新型对接棱台状FPSO主浮体的网格模型图（如图2所示）.在此网格模型的基础上，分析外形参数对其水动力性能的影响［11－12］.2.1 不同α对新型浮体模型水动力性能的影响首先，在水线面以上体积、上甲板外接圆半径、排水体积和水线面外接圆半径一定的情况下（VT＝136 304.46 m3、RT＝59.30 m、VB＝367 151.22 m3、RW＝40.00 m），建立不同下倾角α（40°～60°）的浮体模型，将计算所得纵荡运动、纵摇运动、纵向平均波浪漂移力和垂荡运动性能分别展示如图3所示.从图3（a）中可以看出，在ω＜0.2的区间内，纵荡运动响应直线下降至1.0以下，变化趋势极为剧烈，并且不同下倾角模型对应的纵荡RAO基本相同；在0.2＜ω＜0.8的区间内纵荡运动RAO逐渐减小，直至ω＝0.8附近趋近于零.其中，在波浪能量集中频率段（0.35＜ω＜0.60）中，下倾角越小的浮体模型纵荡运动响应RAO越大.在图3（b）中，纵摇运动响应在0＜ω＜0.7时呈抛物线变化，在ω＝0.4～0.5附近达到峰值，并且随下倾角的减小而增大；在ω＞0.6的区间，纵摇运动响应出现周期性振荡衰减变化趋势.在图3（c）中，在ω＜0.4的区间内，纵荡平均波浪力几乎为零，然后在ω＝0.4附近直线上升，到最大值后开始振荡衰减.其中，最大的平均波浪漂移力随着浮体模型的下倾角变小而增大.从图3中可以看出，外形参数α对浮体纵向水动力性能的影响比较明显；α越小，在波谱高能频带的纵摇运动、纵荡运动和平均漂移力的响应幅值越显著.此外，从图3（d）中可以看出，只在固有频率附近才有非常窄的垂荡RAO峰值带宽，而在两侧RAO会急剧下降.在频率较小的一侧，垂荡运动响应变化比较平稳，约为1.0.然而，在频率较大的一侧，垂荡运动RAO由最小值快速增大到峰值后缓慢下降，此处峰值远远小于固有频率处的RAO最大值.因此，如果将浮体垂荡固有周期设计为远离波浪能量峰值区域，那么新型FPSO就会具有较好的垂荡运动性能.此外，浮体模型α越小，垂荡运动附加质量越大，则垂荡运动的固有频率越小，越可能远离波谱高能频带；但是，在固有频率已经远离波浪高能频带的前提下，继续减小α，则最小值右侧的峰值反而会变大，从而增大新型浮体在波浪中的垂荡运动幅值.因此，通过改变α可以控制浮体垂荡运动固有周期，将其设计为远离波浪能量峰值区域，可以达到提高垂荡运动性能的目的.2.2 不同RW对新型浮体模型水动力性能的影响在水线面以上体积VT、上甲板外接圆半径RT、排水体积VB和水线面外接圆半径RW一定的情况下（VT＝136 304.46 m3、RT＝59.30 m、VB＝367 151.22 m3、α＝47.27°），建立不同水线面半径RW（30～50 m）的浮体模型，将计算所得纵荡运动、纵摇运动、纵向平均波浪漂移力和垂荡运动性能分别展示如图4所示. 如图4（a）～（c）所示，浮体模型的纵荡和纵摇运动响应，以及纵荡平均漂移力会受到水线面半径的影响，但是影响程度各不相同.其中，水线面半径越小，纵荡和纵摇运动响应越小，但是彼此相差不是很明显，因此在设计中可以不予考虑.但是水线面半径对纵荡平均漂移力的作用效果比较显著，水线面半径越小，则对应的平均漂移力幅值越小.此外，从图4（d）中可以看出，随着浮体模型的水线面半径逐渐增加，垂荡运动的固有频率越大，越可能靠近波浪能量峰值区域.所以，同样可以通过改变水线面半径，来控制浮体垂荡运动固有频率，进而达到提高垂荡运动性能的目的.3.1 新型对接棱台状浮体的垂荡运动响应为了进一步定量地分析α、RW与浮体垂荡运动响应的影响，这里采用频域势流理论，参考文献［13－15］，对新型浮体所受波浪入射和绕射力进行推导，得到工程近似估算公式为：式中：δ＝（RB－RW）／RW，r0＝（RB+RW）／2；ω为波浪频率；ξ为波浪波幅；k为波数；A33为垂荡附加质量；B33为垂荡阻尼；AW为浮体水线面面积.此外，针对新型浮体模型，将由棱台底面和侧面产生的附加质量采用圆柱竖向附加质量理论值［13］进行估算，并且将外扩倾角引入可以得到用于工程的垂荡附加质量的估算公式为式中：AB为下底面面积；α为浮体下倾角.在此基础上，可以推得浮体垂荡运动响应RAO为式中：x3为浮体垂荡运动位移；K33为浮体垂荡静水回复刚度；z0＝dδ.通过分析新型浮体的垂荡运动幅值响应RAO的估算式（3），可以求得垂荡运动RAO最小值对应的频率ωmin为进一步，以P－M波浪谱为例，如果在新型浮体设计过程中控制ωmin略小于波浪谱的起始频率ωL，那么可以保证垂荡运动RAO峰值频率远离波浪高能频带，从而达到提高沙漏型浮体垂荡运动性能的目的.3.2 新型对接棱台状浮体外形的设计准则在设计初期，首先，需要根据业主的要求可以确定FPSO的储油量、载重量、排水量、储油空间和上甲板面积，从而可以确定新型浮体载重量DWT、排水量Δ、水线面以下排水体积VB、总体积、水线面以上体积VT和上甲板外接圆半径RT；其次，结合上述分析结论，通过调整水下浮体形状的两个参数水线面外接圆半径RW和下倾角α，来实现对FPSO水动力性能的优化设计，需要遵循的设计准则可以概括如下：1）遵循式（6）确定浮体外形参数，从而保证垂荡运动响应极大值频率（固有频率）远离波浪能量峰值区域，达到提高浮体垂荡运动性能的目的.2）根据浮体外形参数计算浮体初稳性高，从而保证浮体初稳性满足稳性衡量标准. 3）在满足上述1）和2）设计准则的基础上，尽量设计具有较大下倾角的浮体外形，从而保证在波谱高能频带范围内浮体具有较好的纵摇和纵荡运动性能以及遭受较小的波浪平均漂移力.4）在满足上述1）和2）设计准则的基础上，尽量设计具有较小水线面半径的浮体外形，从而保证在波谱高能频带范围内浮体遭受较小的波浪平均漂移力.最后，将整个分析流程概述如下：根据FPSO的功用和性能，确定新型浮体的DWT、Δ、VB、VT和RT.然后，选择初始浮体下倾角α和初始水线面半径RW，根据几何关系计算新型浮体所有外形参数.根据初稳性浮体外形，获得浮体初稳性高GM，判断是否满足稳性衡准.如果“否”的话，增大RW进行循环计算，直至稳性能够满足要求.然后通过求解式（5）得到垂荡运动RAO最小值对应的频率ωmin，进一步计算波浪谱的起始频率ωL，判断ωmin是否略小于ωL.如果“否”的话，减小α重新循环计算.直至满足稳性和垂荡运动性能要求，此时设计完成，可以得到新型浮体外形参数.3.3 对接八角棱台状浮体的性能分析以某八角棱柱状FPSO的主浮体模型的主尺度信息为参考，以保证稳性和提高水动力性能为目标，根据提出的设计准则和方案，进行新型对接八角棱台状浮体的外形设计，如图5所示.通过势流边界元方法数值模拟得到的各浮体模型垂荡运动响应RAO如图6所示.其中，八角棱柱状FPSO为八角棱柱状FPSO的主浮体，新型对接八角棱台状FPSO为新型对接八角棱台状浮体模型.进一步，通过谱分析法计算各种海况下两种模型的垂荡和纵摇运动平均值，将其展示如表1所示.从图6和表1中可以看出，在波浪能量峰值频率段内，八角棱柱状浮体模型的垂荡运动RAO具有较大的峰值变化，然而新型对接八角棱台状浮体模型的极大峰值位置则在波浪高能频率之外.因此，相比八角棱柱状浮体模型而言，新型浮体模型在满载状态下，遭遇任何海况都具有较好的垂荡运动性能.八角棱柱状浮体模型在频率段0.2＜ω＜0.4内具有极大的纵摇RAO峰值，所以在任何海况下新型浮体模型的纵摇性能都要优于八角棱柱状浮体模型.最后，将计算得到的完整大倾角静稳性曲线和稳性特征参数展示如图7、表2所示.从图7可看出，与八角棱柱状浮体模型相比，新型浮体模型的初稳性高在满足IMO稳性规定的前提下相对较小.随着倾角增大，新型浮体模型的回复力矩迅速增加，最大复原力矩和稳性消失角都明显大于八角棱柱状浮体模型.此外，根据静稳性曲线的形状，可以得出新型浮体模型具有较大的曲线面积，并且能够承受相对更大的极限风倾力矩.这说明新型浮体模型在具有较大纵（横）摇固有周期的前提下，同样具有较大的极限回复力矩，能够抵御更大的极限风倾力矩.因此，可以认为新型浮体模型的静稳性曲线形状较为理想，具有良好的完整大倾角稳性.本文针对新型对接棱台状FPSO外形特点，建立浮体水动力模型.采用势流边界元方法研究了不同下倾角和水线面外接圆半径对浮体运动性能的影响，制定出基于垂荡运动性能的浮体外形设计准则和方案，进一步将新概念与传统模型进行性能对比分析.通过研究发现：新型对接棱台状浮体外形设计可以使得垂荡运动RAO峰值远离波谱高能频带，并且能够大幅度地增大纵摇附加质量和阻尼，从而有效地提高FPSO的垂荡和纵摇运动性能.尤其，在波浪作用下新型浮体模型垂荡运动幅值至少降为1／2以下.此外，新型浮体模型在具有较大纵摇固有周期的前提下，具有较大的极限回复力矩，能够抵御更大的极限风倾力矩.因此，本文提出的新型浮式主体设计方案是有效合理的，能够显著地提高FPSO 的垂荡、纵摇（横）运动性能和稳性，从而可以大幅度地提高FPSO在工作工况下的作业效率和自存工况下的安全性，为深水油气开发提供一种有效的新型工程装备和解决方案.【相关文献】［1］SHIMAMURA Y.FPSO／FSO：state of the art［J］.Journal of Marine Science and Technology，2002，7（2）：59－70.［2］MA Yu，HU Zhiqiang，QU Yan，et al.Research on the characteristics and fundamental mechanism of a newly discovered phenomenon of a single moored FPSO in the South China Sea［J］.Ocean Engineering，2013，59（1）：274－284.［3］马延德.新型FPSO发展趋势及设计［C］／／中国海洋油气国际峰会2010论文集.北京：中国石油石化工程研究会：2010：1－30.［4］王天英，冯永训.新概念FPSO最新研究进展［J］.船海工程，2011，40（5）：184－188. ［5］吴家鸣.FPSO的特点与现状［J］.船舶工程，2012，34（Z2）：1－4.［6］黄一，王文华，姚宇鑫，等.沙漏型海洋工程浮式结构物：ZL201220526277.4［P］.2013－05－08.［7］黄一，王文华，姚宇鑫，等.对接圆台式浮式生产储油系统：ZL201220526712.3［P］.2013－04－10.［8］黄一，王文华，姚宇鑫，等.对接八角棱台式浮式生产储油系统：ZL201220526306.7［P］.2013－04－03.［9］姚宇鑫，王文华，黄一.新型沙漏式浮式生产储油系统的概念设计分析［J］.上海交通大学学报.2014，48（4）：558－564.［10］黄一，王文华，姚宇鑫，等.一种浮式平台及其装卸载过程中保持浮态和稳性控制方法：ZL201410106561.X［P］. 2014－06－04.［11］李彬彬.新型深吃水多立柱平台的水动力与运动响应研究［D］.哈尔滨：哈尔滨工业大学，2011.［12］刘应中，缪国平.船舶在波浪上的运动理论［M］.上海：上海交通大学出版社，1987. ［13］SALVESEN N，TUCK E O，FALTINSEN O M.Ship motions and sea loads［J］.Trans.SNAME，1970，78（8）：250－287.［14］BANERJEEP K，BUTTERFIELD R.Boundary element methods in engineering science ［M］.London：McGraw Hill，1981.［15］FALTINSEN O M.Sea loads on ships and offshore structures［M］.UK：Cambridge University Press，1990.。

浅水立波-森弗罗理论大连理工大学水力学必考内容

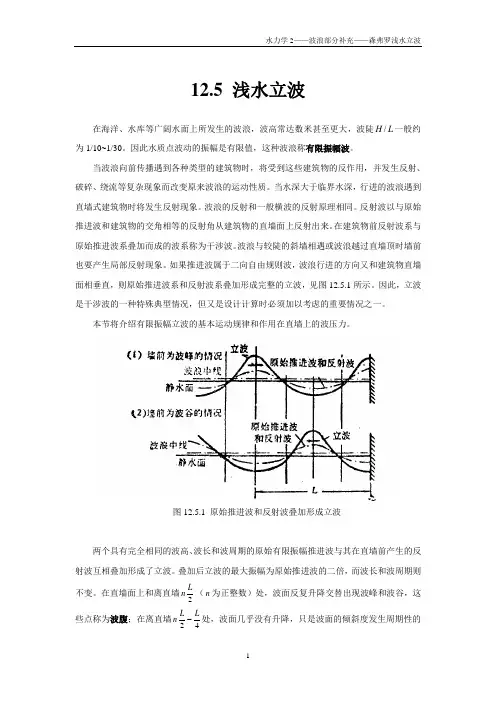

12.5 浅水立波在海洋、水库等广阔水面上所发生的波浪，波高常达数米甚至更大，波陡L H /一般约为1/10~1/30。

因此水质点波动的振幅是有限值，这种波浪称有限振幅波。

当波浪向前传播遇到各种类型的建筑物时，将受到这些建筑物的反作用，并发生反射、破碎、绕流等复杂现象而改变原来波浪的运动性质。

当水深大于临界水深，行进的波浪遇到直墙式建筑物时将发生反射现象。

波浪的反射和一般横波的反射原理相同。

反射波以与原始推进波和建筑物的交角相等的反射角从建筑物的直墙面上反射出来。

在建筑物前反射波系与原始推进波系叠加而成的波系称为干涉波。

波浪与较陡的斜墙相遇或波浪越过直墙顶时墙前也要产生局部反射现象。

如果推进波属于二向自由规则波，波浪行进的方向又和建筑物直墙面相垂直，则原始推进波系和反射波系叠加形成完整的立波，见图12.5.1所示。

因此，立波是干涉波的一种特殊典型情况，但又是设计计算时必须加以考虑的重要情况之一。

本节将介绍有限振幅立波的基本运动规律和作用在直墙上的波压力。

图12.5.1 原始推进波和反射波叠加形成立波两个具有完全相同的波高、波长和波周期的原始有限振幅推进波与其在直墙前产生的反射波互相叠加形成了立波。

叠加后立波的最大振幅为原始推进波的二倍，而波长和波周期则不变。

在直墙面上和离直墙2Ln （n 为正整数）处，波面反复升降交替出现波峰和波谷，这些点称为波腹；在离直墙42LL n处，波面几乎没有升降，只是波面的倾斜度发生周期性的变化，这些点称为波节。

立波的波形不再向前移动，而是在波节之间的波面呈周期性的上下升降运动，所以称为立波或驻波。

立波的水质点运动轨迹不再是封闭曲线而是一段抛物线，抛物线的主轴铅直向下，线形弯曲向上，每个水质点只在抛物线的一段距离上往复摆动。

图12.5.2 浅水立波水质点的运动轨迹，为一抛物线立波水质点的运动情况如图12.5.2所示。

设墙前波面通过静水面时某水质点位于O 点，当墙前波面上升出现最大波峰时，该水质点上升至最高位置O '点；当墙前波面下降出现最大波谷时，该水质点下降至最低位置O ''点。

重力坝浪压力计算

浪压力计算
水库表面波浪对建筑物产生的拍击力叫浪压力。

浪压力的影响因素较多，是动态变化的，可取不利情况计算。

当坝前水深大于半波长，即H ＞2
L 时，波浪运动不受库底的约束，这样条件下的波浪称为深水波。

水深小于半波长而大于临界水深H cr ，即L /2＞H ＞H cr 时，波浪运动受到库底的影响，称为浅水波。

水深小于临界水深，即H ＜H cr 时，波浪发生破碎，称为破碎波。

临界水深H cr 的计算公式为
)22ln(41%
%1h L h L L H cr πππ-+= （1）三种波态情况的浪压力分布不同，浪压力计算公式如下：
（1）深水波。

见图1（a ）
图1 波浪压力分布
（a ）深水波；（b ）浅水波；（c ）破碎波
)(41%w Z L h h L
P +=γ （kN/m ）（2）
式中L 、h 1%、h Z ——分别按（1-3）、（1-2）、（1-4）式计算。

注意算出h l 应换算成h 1%。

对于其它建筑物如水闸应根据其级别换算成相应的超值累积频率
21γγL
H π22）。

（3）破碎波。

见图1（c ）， 2
0P γ2）； K 0——系数，为建筑物前底坡影响系数，与i 有关，见表1。

表1 河底坡i 对应的K 0值。

浅水波理论及其在海洋工程中的应用研究

浅水波理论及其在海洋工程中的应用研究引言海洋工程是以海洋为工作环境，利用海洋空间资源进行建设、开发、利用和保护的一种综合性技术领域。

其中，波浪理论是海洋工程中至关重要的一部分，而浅水波理论则是其中的一个重要分支。

本文将从浅水波的定义、特征、传播方式、相互作用以及在海洋工程中的应用等几个方面探讨浅水波理论及其在海洋工程中的应用研究。

一、浅水波的定义和特征浅水波是指当波浪传播时，波长远大于水深的情况下，波浪的特征。

在一定条件下，海波可划分为深水波和浅水波。

浅水波的波速比深水波的波速要小，波长比深水波的波长要短，而频率则比深水波高。

在浅水区，波浪的传播速度会受到水深的影响，当水深减小时，浅水波的产生会显著增强。

浅水波的特征为波高相对较大，波长相对较短，波速相对较慢。

在浅水区，波浪传播的速度会随着水深的变化而变化，而在深水区则是由于水深不变而波速也保持不变。

二、浅水波的传播方式浅水波的传播方式与深水波有所不同，主要表现为波浪的速度会随着水深的变化而变化。

在浅水区，波浪会向着水非常浅的方向发展，而在深水区，波浪则朝着水深的方向传播。

在浅水区，波浪的传播速度可以通过泊松比和水深的关系进行计算。

三、浅水波的相互作用由于浅水区波浪的传播速度受到水深的影响，波浪的相互作用也随之发生变化。

在波浪相遇的过程中，波浪之间会发生合并和干涉等现象。

当波浪传播方向相反时，两者会发生干涉，而当波浪传播方向相同时，两者会发生合并。

由于浅水波的传播过程中存在着很高的不确定性，因此在海洋工程中，需要对浅水波的理论进行深入研究，并寻找有效的途径加以控制和利用。

四、浅水波理论在海洋工程中的应用研究在海洋工程中，浅水波理论的应用极其广泛。

其中，船舶安全和船舶设计是应用浅水波理论的主要领域之一。

在设计船舶时，需要对船体在水中的运动状态进行模拟和计算，以及预测航行中可能会遇到的波浪情况，从而进行合理的设计和改进。

海岸线保护是另一个重要的领域，浅水波理论的研究可帮助确定海岸线保护措施的类型、尺寸和位置等，从而减少波浪对海岸线的破坏。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

文章编号:100529865(2005)0320001206

水深对超大型FPSO波浪载荷响应影响试验研究

谢永和1,2,李润培1,杨建民1,许劲松1(1.上海交通大学海洋工程国家重点实验室,上海　200030;2.浙江海洋学院工程学院,浙江舟山　

316004)

摘　要:随着超大型浮式生产储卸油装置FPSO(floatingproductionstoringandoffloading)在渤海浅水海域的广泛应用,水深对FP2SO波浪载荷响应的影响问题突现出来。对缩尺比为1∶100的三模块分节模型进行了水深对超大型FPSO波浪载荷响应影响的试验研究,试验结果表明水深对FPSO波浪诱导载荷的影响很大。关键词:模型试验;超大型FPSO;波浪诱导载荷;浅水海域中图分类号:P751 文献标识码:A

Experimentalstudyontheeffectsofwaterdepthonwave2inducedloadsresponseofaverylargeFPSO

XIEYong2he1,2,LIRun2pei1,YANGJian2min1,XUJin2Song1(1.StateKeyLaboratoryofOceanEngineering,ShanghaiJiaotongUniversity,Shanghai200030,China;2.EngineeringCollegeofZhejiangO2

ceanUniversity,Zhoushan316004,China)

Abstract:WiththewideuseofverylargeFPSOintheshallowwaterareaofBohaiBay,anewsubjectconcerningtheeffectsofwaterdepthonwave2inducedloadsresponseofFPSOappears.Inthepresentpaper,a32modulemodelexperimentwithscale1∶100isdescribed,andtheef2fectsofwaterdepthonwave2inducedloadsresponseofaverylargeFPSOarestudied.Theexperimentalresultshowsthatthewaterdepthhasasubstantialeffectonwave2inducedloads.Keywords:modeltest;verylargeFPSO;wave2inducedloads;shallowwaterarea

收稿日期:2004212209

基金项目:国家863计划重大专项资助项目(2002AA602011)作者简介:谢永和(1967-),男,浙江舟山人,副教授,博士研究生,主要从事船舶与海洋工程结构力学研究。

近年来,FPSO在海上油气开发中得到了越来越广泛的应用。大多数在渤海海域服役的FPSO工作在浅水海域。主尺度大与水深吃水比小,直接导致其船体水动力特性与深水条件下的水动力特性有较大区别。因此,对超大型FPSO在浅水中的波浪诱导载荷响应进行试验研究十分必要,通过试验研究可为浅水超大型FPSO系泊系统设计、船体疲劳寿命计算以及运动安全性评估等提供更加科学的依据[1～10]。

本文所进行的试验在于研究FPSO在特定海况下波浪诱导载荷响应随水深变化的规律。尽管船舶波浪载荷的模型试验方法经过了多年发展已相对成熟,但对于有限水深船舶波浪诱导载荷的试验研究方面开展得不多,国外也较少见到相关发表的文章。因此如何在模型试验中模拟实际海况,研究船舶可能遭受的波浪诱导载荷响应,并探讨其随水深变化规律是本试验研究的主要目的。

1　浅水超大型FPSO试验模型为了使实验结果能反映实际结构物在波浪中动力响应规律,模型和实际结构之间需要满足几何相似、水

第23卷第3期2005年8月海洋工程THEOCEANENGINEERINGVol123No13Aug.2005

α=

(1)

1.2　水动力相似条件水动力相似条件即模型和实船之间的Froude数及Strouhal数相同:

Fn=VmgLm=VpgLp,　St=VpTpLp=VmTm

(2)

从方程(1)、(2)可以得到:

VpVm=TpTm=α12,　fp

=α-12(3)

式中:α为模型缩尺比,V、L、T分别表示结构物运动速度、特征长度和运动周期,f为运动频率。1.3　结构相似条件对于实型和模型来说,它们对应点的应变相似:

MpypEpIp=MmymEmIm,　EpIpEmIm=FpL2pFmL2m=L5p

L5m

=α5(4)

式中:M、EI、y分别为垂向弯曲弯矩、弯曲刚度和某一点(考察该处的位移、应变)至结构中心线的垂直距离,

F为作用在实际结构和模型上的流体外力。注脚p和m分别代表实船和模型。模型木质,船模和实船的主要尺度见表1。表1　船模和实船的主要尺度Tab.1　Principalcharacteristicsofthetestmodel　主尺度模　型实　船两柱间长L

PP/m

2.81281

水线长L

OA/m

2.88288

型宽B/m0.6565

型深D/m0.29429.4

设计吃水T/m0.22222.20

重心纵坐标x

g/m

-0.0177-1.77

重心垂坐标y

g/m

0.112111.21

排水量Δ/kg376.33376.33×10

横摇惯性半径/m0.178317.83

纵摇惯性半径/m0.698169.81

艏摇惯性半径/m0.717871.78

在船舯处和距船艉1/4船长处将模型剖切为三段,模块之间各有0101m的间隙,用强力胶将一薄层橡胶带粘贴在船体外表面,以阻止水流进入模型两部分之间的间隙,同时确保前后两部分模型过渡流畅,试验模型见图1。模块间用铝制试验棒连接,铝棒的弯曲刚度与实船的弯曲刚度相似,铝棒上粘贴测量波浪诱导垂直弯矩和剪力的应变片,并各自组成一个惠斯通电桥,这种布局有利于进行温度和湿度补偿,以及消除横、纵向载荷对垂向弯矩和剪力的影响,应变片的粘贴方式见图2。模型两端用两根刚度很低的弹簧系泊,以限制模型的漂移。超大型FPSO在水池中的模型试验见图3。

2　试验标定将船模静置于试验水池中,先在船舯放置若干块重量成对的砝码。每次移动等重量的砝码各1块(2、3、2、3、2kg)至距离船舯为d(标定时距离设定为1m)的A、B部位,记录应变仪的读数。通过测量的m组数据绘制成My、Nz的标定曲线,应变片的标定方法与标定曲线见图4、5。试验中,中垂状态的弯矩和剪力设定为正值,中拱状态弯矩和剪力设定为负值,弯矩和剪力的正方向如图4所示。在试验件安装前进行预标定,最大标定弯矩为17.5kgm,最大标定剪力为35kg,载荷和应变仪读数之间处于严格的线性关系,确保了应变片正式标定的有效性。

2海洋工程第23卷

图2　应变片的布局Fig.2　Thearrangementofstraingauges

图3　超大型FPSO模型试验(浪向角180°)Fig.3　ModelexperimentofaverylargeFPSO(waveangle180°)

图4　应变片的标定Fig.4　Thecalibrationofstraingauges

3第3期谢永和,等:水深对超大型FPSO波浪载荷响应影响试验研究

3　试验工况试验是在上海交通大学海洋工程水池中进行。水池长50m、宽30m、水深6m;双推板大功率液压造波机,可产生规则或不规则的长峰波,最大波高可达0.5m;消波装置安装在造波机对岸,具有良好的消波性能;所有试验数据由自动采集及实时分析系统进行处理;水池设有大面积假底,水深可在0～5m范围内调节,便于进行变水深的试验研究。试验内容包括两部分,分别是在规则波和不规则波上进行浅水超大型FPSO波浪诱导载荷响应随水深变化规律的试验研究。试验工况组合见表2。表2　试验工况Tab.2　Experimentalcases水深/cm25.75,33.0,66.0,200.0
