1-1 机械制图国家标准的基本规定
1-1 机械制图国家标准的基本规定图样是工程界的技术语言，也是铁道运输、轨道交通行业表达和交流技术思想的重要工具，是指导全行业生产运营的重要技术文件。
国家标准对图样的绘制和阅读作了统一的规定。
每个从事铁道运输、轨道交通生产运营的工作人员都必须掌握并严格执行这些国家标准（简称国标）。
以下简要介绍机械制图国家标准的基本规定。
一、图纸幅面和格式（GB/T 14689——2008）1、图纸幅面绘制机械图样时，应优先采用国家标准规定的图纸基本幅面，如表1-1所示。
基本幅面共五种，其尺寸关系如图1-1所示。
必要时，也可选用国家标准中所规定的加长幅面，加长幅面的尺寸应为基本幅面的短边整数倍增加后得出。
表1-1 图纸幅面（单位：mm）图1-1 基本幅面的尺寸关系（单位：mm）2、图框格式图1-2 留装订边的图框格式图纸上必须用粗实线绘出图框，其格式分为留装订边和不留装订边两种，如图1-2、图1-3所示。
同一产品的图样只能采用同一种格式。
图1-3不留装订边的图框格式二、标题栏（GB/T 10609.1——2008）每张图样都必须绘制标题栏。
国家标准对标题栏的内容、格式和尺寸作了统一规定。
本书建议教学中采用简化的标题栏格式，如图1-4所示。
标题栏一般绘制在图纸右下角，如图1-2、图1-3所示。
图1-4 标题栏格式（简化版）三、比例（GB/T 14690——1993）比例是指图样中图形与其实物相应要素的线性尺寸之比。
绘图时，应选择国家标准规定的比例，如表1-2所示。
注意：不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与绘图比例、图形大小无关。
表1-2 比例系列四、字体（GB/T 14691——1993）国家标准对图样上的字体作了详细的规定，如表1-3所示。
在图样上书写汉字、字母和数字时，必须做到“字体工整、笔画清楚、间隔均匀、排列整齐”。
书写长仿宋体字的要领是：横平竖直不连笔，结构匀称长方形。
表1-3 字体示例五、图线（GB/T 17450——1998； GB/T 4457.4——2002）国家标准规定了图样中采用的9种图线，其名称、型式、宽度和应用如表1-4所示。
机械制图国家标准
4）连接两内、外接圆弧 已知连接弧半径R
a)
b)
c)
a）两已知圆弧； b）求连接弧圆心o（分别半径相减、相加），定切 点K1、K2； c）光滑连接。
第三节 平面图形的绘制方法
只有分析清楚平面图形各组成部分的形状大小 和相对位置、以及各线段的性质，才能正确、顺 利地完成图形的绘制。
一． 平面图形分析
(2) 中间线段
具有定形尺寸、一个方向定位尺寸的线段。
如R50。
(3) 连接线段
只有定形尺寸、没有定位尺寸的线段。
如两个R30。
经分析得知： 只有定形、定位尺寸都具备的线段才可以直接 画出，否则需要借助于相邻的几何关系。 已知线段的作图条件都齐备，可直接画出。 中间线段需要借助于一个相邻几何关系画出。 连接线段需要借助于两个相邻几何关系才能画 出。
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
基准是确定尺寸位置的几何元素。 平面图形有水平和垂直两个方向尺寸基准。
在图3-11中，长度方向尺寸基准是Ф30圆的竖直中心线， 高度方向尺寸基准是矩形的下边线。
10号 字
5号字
3.5号字
阿拉伯数字直体 阿拉伯数字斜体
大写英文字母斜体 小写英文字母斜体
四、图线 （GB/T17450－1998） （GB/T4457.4－2002）
1. 基本线型
国家技术制图标准GB/T17450－1998规定15种基本 线型，机械制图标准GB/T4457.4－2002建议采用9种基本 线型，见表3-3。
见图3-8。
图 3-8 图线注意事项
GBT14689-1993机械制图国家标准讲义
5
4．附加符号 (1) 对中符号 在图纸边长中点画出。用粗实线由纸边向图框内伸进
5mm。 (2) 看图方向符号 一般是标题栏文字的方向。
a)对中符号
b)方向符号
c)方向符号的画法
图3-5 对中符号和方向符号
精选2021版课件
6
二、比例（GB/T14690－1993）
是图形与实物的线性尺寸之比。 分为原值、缩小、放大三种。 比例值从表3-2中选取。
12
3．注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚线 处于粗实线的延长线上时，为表明可见与不可见轮廓的界线， 应留出间隙。
(3) 画圆时，中心线超出轮廓线3～5mm。当圆太小时， 可用细实线代替点画线。
见图3-8。
精选2021版课件
13
图 3-8 图线注意事项
只有分析清楚平面图形各组成部分的形状大小 和相对位置、以及各线段的性质，才能正确、顺 利地完成图形的绘制。
精选2021版课件
39
一． 平面图形分析
1. 平面图形的尺寸分析
尺寸决定了平面图形各组成部分的形状大小和相对位 置。
尺寸分为两类（按作用）：定形尺寸和定位尺寸。 确定定位尺寸的起点是基准。
（1）尺寸基准
将垂直直径AE七等分，以A为圆心、AE为半径画弧交
水平直径的延长线于点O；作O2、O4、O6（隔点取）
的连线，延长交圆周于点B、C、D，并作其对称点B′C′、
D′；将各点依次连接，即为所求七边形。
精选2021版课件
29
◎六边形的画法
e
e
a)已知对角距e b)已知对角距e c)已知对边距S
机械制图、技术制图国家标准介绍
图线一族
图线一族 (1). 现行标准 标1“GB/T17450－1998技术制图 图线” 标2“GB/T4457.4－2002机械制图 图样画法 图线” 标3“GB/T 18686-2002技术制图CAD系统用图线 的表示”
国家标准介绍
剖面区域一族
剖面区域一族 (1). 现行标准 标1“GB/T 17453-2005技术制图 图样画法 剖面 区域的表示法” 标2“GB/T 4457.5-1984机械制图 剖面符号” （正在修订） (2).标准诠释 ▲剖面区域概念（摘自制图教材：）为了表达 物体的内部的结构，可假想用剖切面（平面或曲 面）将物体剖开，剖切面与物体接触部分称作剖 面区域。
制图标准化概论 中国标准化概况
中国标准化也是国际标准化的一部分。 国家标准化的兴衰往往随国运的兴衰而动。 （1）发展历程 1949年：即在政务院下设立“标准规格处”。 1978年之前：基本是苏联标准化体系。 1978年：重新加入ISO。 2001年：设立“中国标准化管理委员会”(SAC，简称国标委)，暂挂 靠在“国家质检总局”下。SAC架构： SAC（国标委）/TC（技术委员 会）/SC（分委会）/WG（工作组）。 近年：中国标准化大发展，形成完善了新的中国标准化体系。 （2）标准层级 1990-:国家级（GB）、行业级(例JB等)、地方级（例DB34等）、企 业级。
国家标准介绍
字体一族
字体一族 (1). 现行标准 标1“GB/T14691-1993技术制图 字体” 标2“GB/T 14691.4-2005 技术产品文件 字体 4： 拉丁字母的表示区别与特殊标识” 标3“GB/T 14691.6-2005 技术产品文件 第6部分：古代斯拉夫语言” 字体
国家标准介绍
ISO所强调的：“没有标准，世界的运行将嘎然而 止，…，标准在我们日常生活中的重要性无论怎 样强调也不为过”。
机械制图标准简介
1.2 图线宽度和图线组别 图线宽度和图线组别见标准中表2。在机械图样中采用粗 细两种线宽，它们之间的比例为2：1.优先采用0.5、0.7组别。
2. 机械制图 剖面符号
GB 4457.5-84
2.1 在剖视和剖面图中，应采用国家标准中所规定的 剖面符号。 2.2 剖面符号的画法
2.2.1 在同一金属零件的零件图中，剖视图、剖面图的剖面 线，应画成间隔相等、方向相同而且与水平成45度的平行线。 当图形中的主要轮廓线与水平成45度时，该图形的剖面 线应画成与水平成30度或60度的平行线，其倾斜的方向仍与 其它图形的剖面线一致（图2）。
图4 尺寸界线与尺寸线斜交的注法
5.2.2 尺寸线 5.2.2.1 尺寸线用细实线绘制，其终端可 以有下列两种形式： 箭头：适用于各种类型的图样； 斜线：斜线用细实线绘制，当尺寸线的终 端采用斜线形式时，尺寸线与尺寸界线应相互 垂直，如图11所示。 机械制图中一般采用箭头作为尺寸线的终端。
图8 弧度较大时的弧长注法
有几个被放大部分的局部放大图画法
当机件上被放大的部分仅 一个时，在局部放大图的上 方只需注明所采用的比例， 见图21。 3.7.3 同一机件上不同部 位的局部放大图，当图形相 同或对称时，只需画出一个， 见图22。
图21 有一个被放大部分的局部放大图画法 图22 被放大部位图形相 同 的局部放大图画法
3.4
平面画法
为了避免增加视图、剖视图或断面图，可用细实线绘出
对角线表示平面。（如，矩形、锥形平面等）
3.5 断裂画法
较长的机械零件沿长度方向的形状一致或按一定规律变化时， 可断开绘制，其断裂边界用波浪线、双折线或细双点画线绘制。
3.6 重复结构要素
零件中成规律分布的重 复结构，允许只绘制出其中 一个或几个完整的结构，并 反映其分布情况。

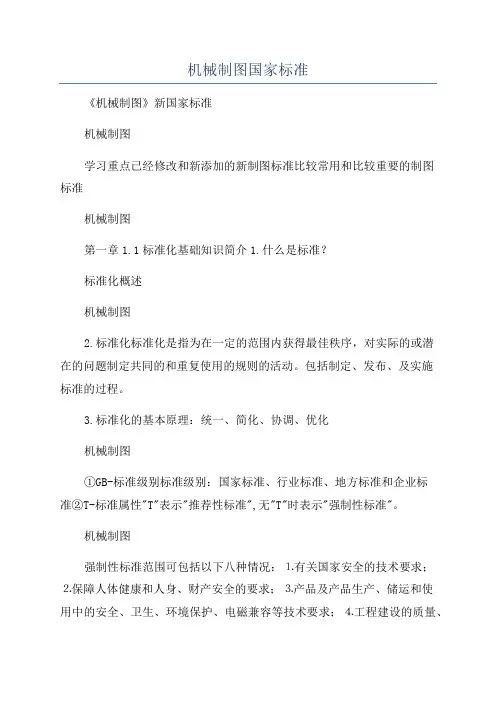

机械制图国家标准
机械制图国家标准《机械制图》新国家标准机械制图学习重点已经修改和新添加的新制图标准比较常用和比较重要的制图标准机械制图第一章1.1标准化基础知识简介1.什么是标准？标准化概述机械制图2.标准化标准化是指为在一定的范围内获得最佳秩序，对实际的或潜在的问题制定共同的和重复使用的规则的活动。
包括制定、发布、及实施标准的过程。
3.标准化的基本原理：统一、简化、协调、优化机械制图①GB-标准级别标准级别：国家标准、行业标准、地方标准和企业标准②T-标准属性"T"表示"推荐性标准",无"T"时表示"强制性标准"。
机械制图强制性标准范围可包括以下八种情况：⒈有关国家安全的技术要求；⒉保障人体健康和人身、财产安全的要求；⒊产品及产品生产、储运和使用中的安全、卫生、环境保护、电磁兼容等技术要求；⒋工程建设的质量、安全、卫生、环境保护要求及国家需要控制的工程建设的其他要求；⒌污染物排放限制和环境质量要求；⒍保护动植物生命和健康的要求；⒎防止欺骗、保护消费者利益的要求；⒏国家需要控制的重要产品的技术要求。
机械制图1.2机械制图样画法剖视图和断面图技术制图简化表示法第1部分：图样画法技术制图图样画法指引线和基准线的基本规定机械制图装配图中零、部件序号及其编排方法机械制图轴测图机械制图尺寸注法技术制图简化表示法第2部分：尺寸注法机械制图图样画法尺寸公差与配合注法技术制图圆锥的尺寸和公差注法机械制图表面粗糙度符号、代号及其注法机械制图机械制图机构运动简图符号机械制图第二章制图的基本规定2.1制图基本规定概述“基本规定”有两层含义：一是通用性，无论是机械图样还是建筑图样，只要是技术图样都使用。
二是与投影法、画法和注法无关。
包括《图纸幅面和规格》《比例》《字体》《图线》《剖面符号》机械制图2.2标题栏的方位和看图方向第一种情况----按看标题栏的方向看图，即以标注栏中的文字方向为看图方向。
机械制图国家标准
• 第一角投影（第一角画法）
• 将物体置于第一分角内，并使其处于观察者与投影面之间而得 到的多面正投影。
• 第三角投影（第三角画法）
• 将物体置于第三分角内，并使投影面处于观察者与物体之间而 得到的多面正投影。
PPT文档演模板
机械制图国家标准
3.2 投影法分类体系
PPT文档演模板
机械制图国家标准
我国的投影体制：
1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
PPT文档演模板
机械制图国家标准
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
第二章 制图的基本规定
2.1 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。
• 将物体置于第一分角内，并使其处于观察者与投影面之间而得 到的多面正投影。
• 第三角投影（第三角画法）
• 将物体置于第三分角内，并使投影面处于观察者与物体之间而 得到的多面正投影。
PPT文档演模板
机械制图国家标准
3.2 投影法分类体系
PPT文档演模板
机械制图国家标准
我国的投影体制：
1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
PPT文档演模板
机械制图国家标准
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
PPT文档演模板
机械制图国家标准
第二章 制图的基本规定
2.1 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。
机械制图国家标准ppt课件
(1) 所注尺寸以mm为单位时单位符号省略，如用其他单 位必须注明；
(2) 所注尺寸数值是物体的真实大小，与图形大小及作 图准确度无关；
(3) 所注尺寸为物体的最后完工尺寸，否则应另加说明； (4) 每一尺寸只标注一次，应标注在该结构最清晰的图
形上。
精选
15
2．标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
直径、半径的
尺寸数字前应
分别加符号φ、R。
大圆弧
无法标出圆心位
d)
置时，可按c、d 图示标注
20
小圆弧 和
小尺寸
球面
没有足够位 置 画箭头或写数 字时，可按图 例形式标注； 几个小尺 寸连续标注而 无法画箭头 时，中间的肩 头可用斜线或 实心圆点代替
应在φ或R
前面加注符号
S，对于螺钉
、铆钉的头部
等，在不致于
粗、细线宽度之比为2：1。
精选
10
表3-3 基本线型及其应用
粗、细线宽度之比为2：1。
各类图线的应用见图3-7。
精选
11
3．注意事项
图 3-7 基精本选图线的应用
12
3．注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚线 处于粗实线的延长线上时，为表明可见与不可见轮廓的界线， 应留出间隙。

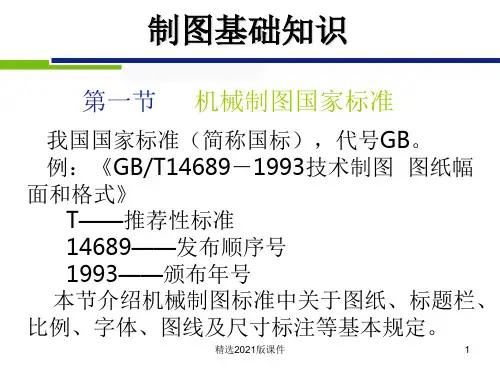

制图基础知识
第一节 机械制图国家标准
我国国家标准（简称国标），代号GB。 例：《GB/T14689－1993技术制图 图纸幅 面和格式》
T——推荐性标准 14689——发布顺序号 1993——颁布年号 本节介绍机械制图标准中关于图纸、标题栏、
(2) 所注尺寸数值是物体的真实大小，与图形大小及作 图准确度无关；
(3) 所注尺寸为物体的最后完工尺寸，否则应另加说明； (4) 每一尺寸只标注一次，应标注在该结构最清晰的图
形上。
精选
15
2．标注尺寸的基本要素
一个完整的尺寸标注应包括四个要素： 尺寸界线、尺寸线、尺寸线终端和尺寸数字。
直径、半径的
尺寸数字前应
分别加符号φ、R。
大圆弧
无法标出圆心位
d)
置时，可按c、d 图示标注
20
小圆弧 和
小尺寸
球面
没有足够位 置 画箭头或写数 字时，可按图 例形式标注； 几个小尺 寸连续标注而 无法画箭头 时，中间的肩 头可用斜线或 实心圆点代替
应在φ或R
前面加注符号
S，对于螺钉
、铆钉的头部
等，在不致于
粗、细线宽度之比为2：1。
精选
10
表3-3 基本线型及其应用
粗、细线宽度之比为2：1。
各类图线的应用见图3-7。
精选
11
3．注意事项
图 3-7 基精本选图线的应用
12
3．注意事项
(1) 同一图样上，同类图线宽度应一致。 (2) 图线与图线相交时，应该是画线相交。只有当细虚线 处于粗实线的延长线上时，为表明可见与不可见轮廓的界线， 应留出间隙。
制图基础知识
第一节 机械制图国家标准
我国国家标准（简称国标），代号GB。 例：《GB/T14689－1993技术制图 图纸幅 面和格式》
T——推荐性标准 14689——发布顺序号 1993——颁布年号 本节介绍机械制图标准中关于图纸、标题栏、
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.辅助零件的轮廓线画成细双点画线
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
方法
• 投影(投影图) • 根据投影法所得到的图形
• 视图 • 根据有关标准和规定，用正投影法所绘制出的物体图形
PPT文档演模板
机械制图国家标准讲解
• 正投影法与正投影（正投影图）
• 前者是指投影线与投影面相垂直的平行投影法；后者是根据正 投影法所得到的图形
机械制图国家标准讲解
PPT文档演模板
2020/11/18
机械制图国家标准讲解
学习重点
• 已经修改和新添加的新制图标准 • 比较常用和比较重要的制图标准
PPT文档演模板
机械制图国家标准讲解
第一章 标准化概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或 者其结果规定共同的和重复使用的规则、导则或者特性的文 件。该文件经协商一致制定并经一个公认机构的批准。
PPT文档演模板
机械制图国家标准讲解
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第二章 制图的基本规定
2.1 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。
PPT文档演模板
机械制图国家标准讲解
• 4.3 剖视图
•
①当机械图样中表示材料类别的特定的剖面符号按照国家标准
规
• 定执行。
•
②当不需要表示材料类别时，可采用通用的剖面线表示。这里
采用
• 的通用的剖面符号恰是金属材料的剖面线，即平行的细实线。
•
③剖面线角度。GB/T 4457.5规定剖面线画成"与水平45°"，
PPT文档演模板
机械制图国家标准讲解
③增加了粗虚线后，原来用于表示不可见轮廓线的虚线 也改称为细虚线。原称双点画线也改为细双点画线。
④粗线与细线比例 1984年规定约3：1 1998年规定4：2：1 2002年规定2：1
⑤改变剖切符号的线宽。 GB/T 4458.1-1984中规定为粗线的1~1.5倍 GB/T 4457.4-2002中明确规定剖切符号为粗实线
向视图的名称由原来的"X向"改为"X"。如图：
PPT文档演模板
机械制图国家标准讲解
（2）局部视图
⒈按照基本视图的配置形式配置，当与对应的另一个 视图之间没有其他图形隔开时，则不必标注。
（如图a） ⒉按斜视图的配置形式配置和标注。（如图b）
PPT文档演模板
机械制图国家标准讲解
（2）局部视图
⒊按第三角画法配置在视图上所需表示的局部结构附近， 并用细点画线将两者连接，无中心线的图形也可以用细 实线连接两图，此时，无需另行标注。如图：
PPT文档演模板
机械制图国家标准讲解
• ⑥剖视图标注----剖切线、剖切符号、字母
PPT文档演模板
机械制图国家标准讲解
•
⑦对称机件可以画成半剖。
•
机件的形状接近于对称，且不对称部分已另有图形
表达清楚时，也可以画成半剖。
PPT文档演模板
机械制图国家标准讲解
•
⑧用几个剖切平面分别剖开机件，得到的剖视图为相
PPT文档演模板
机械制图国家标准讲解
2.3 图线（GB/T 17450-1998、GB/T 4457.4-2002）
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
①增加了粗虚线 粗虚线——允许表面处理的表示线
PPT文档演模板
机械制图国家标准讲解
②粗点画线——限定范围的表示线
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
GB/T4458.1-1984： 视图分为基本视图、局部视图、斜视图和旋转视图。 GB/T 17451-1998： 视图分为基本视图、局部视图、斜视图和向视图。
******但不能说向视图取代了旋转视图******
PPT文档演模板
机械制图国家标准讲解
（1）向视图 向视图三个"不能 “
1.投射的方向不能倾斜。 2.不能只画出部分。 3.不能旋转配置。
PPT文档演模板
机械制图国家标准讲解
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/18
机械制图国家标准讲解
GB/T 17453规定剖面线最好"与主要轮廓线或剖面区域的对称线成
45°角"。
•
④新国标增加了允许用点阵或者涂色代替剖面线的规定。
•
⑤GB/T 4457.5中规定，相邻辅助零件（或部件），一般不画剖
面符号，当需要时，按照标准1.1条的规定绘制。而GB/T 4458.1-
2002中则明确规定，相邻辅助零件的断面不画剖面符号线。
• 多面正投影（图）
• 物体在相互垂直的两个或者多个投影面上所得到的正投影。
• 第一角投影（第一角画法）
• 将物体置于第一分角内，并使其处于观察者与投影面之间而得 到的多面正投影。
• 第三角投影（第三角画法）
• 将物体置于第三分角内，并使投影面处于观察者与物体之间而 得到的多面正投影。
PPT文档演模板
PPT文档演模板
机械制图国家标准讲解
⑥过渡线由粗实线改为细实线表示
PPT文档演模板
机械制图国家标准讲解
⑥明确规定了模样分型线用粗实线表示
PPT文档演模板
机械制图国家标准讲解
⑥轨迹线由细点画线改为细双点画线
PPT文档演模板
机械制图国家标准讲解
⑦双折线的画法
PPT文档演模板
机械制图国家标准讲解
⑦相邻辅助零件的线型及画法
包括《图纸幅面和规格》《比例》《字体》《图线》 《剖面符号》
PPT文档演模板
机械制图国家标准讲解
2.2 标题栏的方位和看图方向
第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
PPT文档演模板
机械制图国家标准讲解
2.2 标题栏的方位和看图方向
第二种情况----按方向符号指示的方向看图，即令画 在对中符号上的等边三角形（即方向符号）位于图纸下 边后看图。
机械制图国家标准讲解
3.2 投影法分类体系
PPT文档演模板
机械制图国家标准讲解
我国的投影体制：
技术图样应采用正投影法绘制，并优先 采用第一角画法，必要时才允许使用第三角画 法。
PPT文档演模板
机械制图国家标准讲解
第四章 图样画法
4.1 机械图样画法的分类
PPT文档演模板
机械制图国家标准讲解
4.2 视图
同的图形时，可按下图的形式标注。
PPT文档演模板
机械制图国家标准讲解
• ⑨可将投射方向一致的几个对称图形各取一半（或者四 分之一）合并成一个图形。此时应在剖视图附近标出相 应的剖视图名称。
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
3.标准化的基本原理：统一、简化、协调、优化
PPT文档演模板
机械制图国家标准讲解
4.标准的编号和名称
①GB-标准级别 标准级别：国家标准、行业标准、地方标准和企业标准
②T-标准属性 "T"表示"推荐性标准"，无"T"时表示"强制性标准"。
PPT文档演模板
机械制图国家标准讲解
强制性标准范围可包括以下八种情况：
我国的国家标准通过审查后，需由国务院标准化行政管理部 门----国家质量监督检查检疫总局、国家标准化管理委员会审批、给定 标准编号并批准发Байду номын сангаас。
PPT文档演模板
机械制图国家标准讲解
2.标准化 标准化是指为在一定的范围内获得最佳秩序，对实际
的或潜在的问题制定共同的和重复使用的规则的活动。包 括制定、发布、及实施标准的过程。
PPT文档演模板
机械制图国家标准讲解
（2）局部视图 ⒋对称物体的表示法。如图：
PPT文档演模板
机械制图国家标准讲解
（3）斜视图
斜视图是向不平行于基本投影面的平面投射所得的图形，用于表 达机件的外形。如图：
新旧有三点不同： ①斜视图的断裂边界可以用波浪线绘制，也可以用双折线绘制。 ②取消了名称中的"X向"中的"向"字。 ③汉字"旋转"改为旋转符号。 旋转符号的箭头与旋转方向一致。大写拉丁字母应紧靠旋转符号的 箭头端，如果要加角度时，角度应注写在字母之后。
2.相邻辅助零件的剖面区 域不画剖面线
3.零部件的视图与相邻的辅助零 件重叠时，其重叠部分的视图不 受影响。
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第三章 投影法
3.1 投影法的常用术语及定义 • 投影法 • 投影线通过物体,向选定的面投射,并在该面上得到图形的
方法
• 投影(投影图) • 根据投影法所得到的图形
• 视图 • 根据有关标准和规定，用正投影法所绘制出的物体图形
PPT文档演模板
机械制图国家标准讲解
• 正投影法与正投影（正投影图）
• 前者是指投影线与投影面相垂直的平行投影法；后者是根据正 投影法所得到的图形
机械制图国家标准讲解
PPT文档演模板
2020/11/18
机械制图国家标准讲解
学习重点
• 已经修改和新添加的新制图标准 • 比较常用和比较重要的制图标准
PPT文档演模板
机械制图国家标准讲解
第一章 标准化概述
1.1 标准化基础知识简介
1.什么是标准？
标准是为在一定的范围内获得最佳秩序，对活动或 者其结果规定共同的和重复使用的规则、导则或者特性的文 件。该文件经协商一致制定并经一个公认机构的批准。
PPT文档演模板
机械制图国家标准讲解
1.2 机械制图国家标准的制定修改动态
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
第二章 制图的基本规定
2.1 制图基本规定概述 “基本规定”有两层含义： 一是通用性，无论是机械图样还是建筑图样，只要是 技术图样都使用。 二是与投影法、画法和注法无关。
PPT文档演模板
机械制图国家标准讲解
• 4.3 剖视图
•
①当机械图样中表示材料类别的特定的剖面符号按照国家标准
规
• 定执行。
•
②当不需要表示材料类别时，可采用通用的剖面线表示。这里
采用
• 的通用的剖面符号恰是金属材料的剖面线，即平行的细实线。
•
③剖面线角度。GB/T 4457.5规定剖面线画成"与水平45°"，
PPT文档演模板
机械制图国家标准讲解
③增加了粗虚线后，原来用于表示不可见轮廓线的虚线 也改称为细虚线。原称双点画线也改为细双点画线。
④粗线与细线比例 1984年规定约3：1 1998年规定4：2：1 2002年规定2：1
⑤改变剖切符号的线宽。 GB/T 4458.1-1984中规定为粗线的1~1.5倍 GB/T 4457.4-2002中明确规定剖切符号为粗实线
向视图的名称由原来的"X向"改为"X"。如图：
PPT文档演模板
机械制图国家标准讲解
（2）局部视图
⒈按照基本视图的配置形式配置，当与对应的另一个 视图之间没有其他图形隔开时，则不必标注。
（如图a） ⒉按斜视图的配置形式配置和标注。（如图b）
PPT文档演模板
机械制图国家标准讲解
（2）局部视图
⒊按第三角画法配置在视图上所需表示的局部结构附近， 并用细点画线将两者连接，无中心线的图形也可以用细 实线连接两图，此时，无需另行标注。如图：
PPT文档演模板
机械制图国家标准讲解
• ⑥剖视图标注----剖切线、剖切符号、字母
PPT文档演模板
机械制图国家标准讲解
•
⑦对称机件可以画成半剖。
•
机件的形状接近于对称，且不对称部分已另有图形
表达清楚时，也可以画成半剖。
PPT文档演模板
机械制图国家标准讲解
•
⑧用几个剖切平面分别剖开机件，得到的剖视图为相
PPT文档演模板
机械制图国家标准讲解
2.3 图线（GB/T 17450-1998、GB/T 4457.4-2002）
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
①增加了粗虚线 粗虚线——允许表面处理的表示线
PPT文档演模板
机械制图国家标准讲解
②粗点画线——限定范围的表示线
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
GB/T4458.1-1984： 视图分为基本视图、局部视图、斜视图和旋转视图。 GB/T 17451-1998： 视图分为基本视图、局部视图、斜视图和向视图。
******但不能说向视图取代了旋转视图******
PPT文档演模板
机械制图国家标准讲解
（1）向视图 向视图三个"不能 “
1.投射的方向不能倾斜。 2.不能只画出部分。 3.不能旋转配置。
PPT文档演模板
机械制图国家标准讲解
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
2020/11/18
机械制图国家标准讲解
GB/T 17453规定剖面线最好"与主要轮廓线或剖面区域的对称线成
45°角"。
•
④新国标增加了允许用点阵或者涂色代替剖面线的规定。
•
⑤GB/T 4457.5中规定，相邻辅助零件（或部件），一般不画剖
面符号，当需要时，按照标准1.1条的规定绘制。而GB/T 4458.1-
2002中则明确规定，相邻辅助零件的断面不画剖面符号线。
• 多面正投影（图）
• 物体在相互垂直的两个或者多个投影面上所得到的正投影。
• 第一角投影（第一角画法）
• 将物体置于第一分角内，并使其处于观察者与投影面之间而得 到的多面正投影。
• 第三角投影（第三角画法）
• 将物体置于第三分角内，并使投影面处于观察者与物体之间而 得到的多面正投影。
PPT文档演模板
PPT文档演模板
机械制图国家标准讲解
⑥过渡线由粗实线改为细实线表示
PPT文档演模板
机械制图国家标准讲解
⑥明确规定了模样分型线用粗实线表示
PPT文档演模板
机械制图国家标准讲解
⑥轨迹线由细点画线改为细双点画线
PPT文档演模板
机械制图国家标准讲解
⑦双折线的画法
PPT文档演模板
机械制图国家标准讲解
⑦相邻辅助零件的线型及画法
包括《图纸幅面和规格》《比例》《字体》《图线》 《剖面符号》
PPT文档演模板
机械制图国家标准讲解
2.2 标题栏的方位和看图方向
第一种情况----按看标题栏的方向看图，即以标注栏 中的文字方向为看图方向。
PPT文档演模板
机械制图国家标准讲解
2.2 标题栏的方位和看图方向
第二种情况----按方向符号指示的方向看图，即令画 在对中符号上的等边三角形（即方向符号）位于图纸下 边后看图。
机械制图国家标准讲解
3.2 投影法分类体系
PPT文档演模板
机械制图国家标准讲解
我国的投影体制：
技术图样应采用正投影法绘制，并优先 采用第一角画法，必要时才允许使用第三角画 法。
PPT文档演模板
机械制图国家标准讲解
第四章 图样画法
4.1 机械图样画法的分类
PPT文档演模板
机械制图国家标准讲解
4.2 视图
同的图形时，可按下图的形式标注。
PPT文档演模板
机械制图国家标准讲解
• ⑨可将投射方向一致的几个对称图形各取一半（或者四 分之一）合并成一个图形。此时应在剖视图附近标出相 应的剖视图名称。
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
PPT文档演模板
机械制图国家标准讲解
3.标准化的基本原理：统一、简化、协调、优化
PPT文档演模板
机械制图国家标准讲解
4.标准的编号和名称
①GB-标准级别 标准级别：国家标准、行业标准、地方标准和企业标准
②T-标准属性 "T"表示"推荐性标准"，无"T"时表示"强制性标准"。
PPT文档演模板
机械制图国家标准讲解
强制性标准范围可包括以下八种情况：
我国的国家标准通过审查后，需由国务院标准化行政管理部 门----国家质量监督检查检疫总局、国家标准化管理委员会审批、给定 标准编号并批准发Байду номын сангаас。
PPT文档演模板
机械制图国家标准讲解
2.标准化 标准化是指为在一定的范围内获得最佳秩序，对实际
的或潜在的问题制定共同的和重复使用的规则的活动。包 括制定、发布、及实施标准的过程。
PPT文档演模板
机械制图国家标准讲解
（2）局部视图 ⒋对称物体的表示法。如图：
PPT文档演模板
机械制图国家标准讲解
（3）斜视图
斜视图是向不平行于基本投影面的平面投射所得的图形，用于表 达机件的外形。如图：
新旧有三点不同： ①斜视图的断裂边界可以用波浪线绘制，也可以用双折线绘制。 ②取消了名称中的"X向"中的"向"字。 ③汉字"旋转"改为旋转符号。 旋转符号的箭头与旋转方向一致。大写拉丁字母应紧靠旋转符号的 箭头端，如果要加角度时，角度应注写在字母之后。
