人教版高中物理选修3-1恒定电流基础知识复习题(前五节).docx

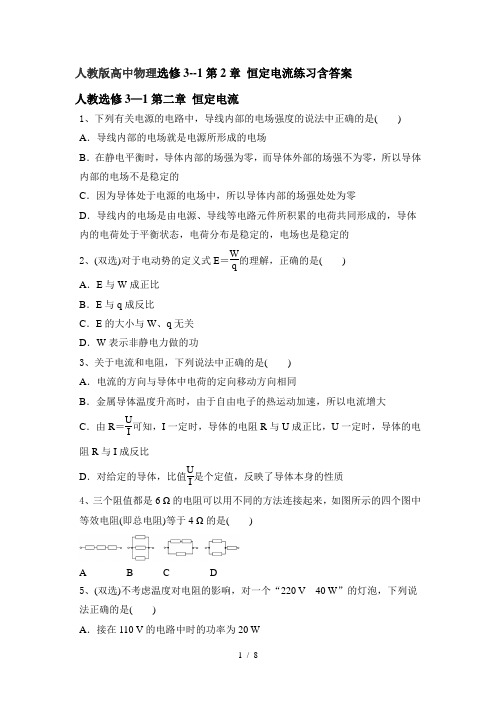

人教版高中物理选修3-1第2章 恒定电流练习
人教版高中物理选修3--1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的2、(双选)对于电动势的定义式E＝Wq的理解，正确的是()A．E与W成正比B．E与q成反比C．E的大小与W、q无关D．W表示非静电力做的功3、关于电流和电阻，下列说法中正确的是()A．电流的方向与导体中电荷的定向移动方向相同B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大C．由R＝UI可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比D．对给定的导体，比值UI是个定值，反映了导体本身的性质4、三个阻值都是6 Ω的电阻可以用不同的方法连接起来，如图所示的四个图中等效电阻(即总电阻)等于4 Ω的是()A B C D5、(双选)不考虑温度对电阻的影响，对一个“220 V40 W”的灯泡，下列说法正确的是()A．接在110 V的电路中时的功率为20 WB．接在110 V的电路中时的功率为10 WC．接在440 V的电路中时的功率为160 WD．接在220 V的电路中时的功率为40 W6、下列关于电阻率的说法正确的是()A．电阻率与导体的长度有关B．电阻率与导体的横截面积有关C．电阻率表征了材料导电能力的强弱，由导体的材料决定，而与温度无关D．电阻率表征了材料导电能力的强弱，由导体的材料决定，且与温度有关7、一个闭合电路是由电池供电的，外电路是纯电阻时，以下说法正确的是() A．当外电阻增大时，路端电压增大B．当外电阻减小时，路端电压增大C．当外电阻减小时，电路中的电流减小D．电池的内阻越小，外电阻变化时，路端电压的变化越大8、(双选)下列操作正确的是()A．用多用电表测电压时，要将红表笔接高电势点B．用多用电表测电流时，应将多用电表串联接入电路C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接*9、电池容量就是电池放电时输出的总电荷量，某蓄电池标有“15 A·h”的字样，则表示()A．该电池在工作1 h 后达到的电流为15 AB．该电池在工作15 h 后达到的电流为15 AC.电池以1.5 A 的电流工作，可用10 hD．电池以15 A 的电流工作，可用15 h*10、某同学对四个电阻各进行了一次测量，把每个电阻两端的电压和通过它的电流在U-I坐标系中的描点如图，分别用R a、R b、R c、R d代表电阻的阻值，则()A．R a>R d B．R d>R aC．R c>R b D．R b>R c*11、两个定值电阻R1、R2串联后接在输出电压稳定于12 V的直流电源上，有人把一个内阻不是远大于R1或R2的电压表接在R1两端，如图所示，电压表的示数为8 V，如果把此表改接在R2两端，则电压表的示数将()A．小于4 V B．等于4 VC．大于4 V，小于8 V D．等于或大于8 V12、已知电子的电荷量为e，质量为m，氢原子的电子在原子核的静电力吸引下做半径为r的匀速圆周运动，则电子运动形成的等效电流大小为多少？13、将一恒定电压U0加在电阻R两端，测得通过R的电流为I0，更换电阻R 为2R后，电流减少了0.9 A，如果更换成阻值为3R的电阻，通过的电流变为多少？14、如图甲为一测量电解质溶液电阻率的玻璃容器，P、Q为电极，设a＝1 m，b＝0.2 m，c＝0.1 m，当里面注满某电解质溶液时，且P、Q加上电压后，其U-I图象如图乙所示，当U＝10 V时，求电解质溶液的电阻率ρ。

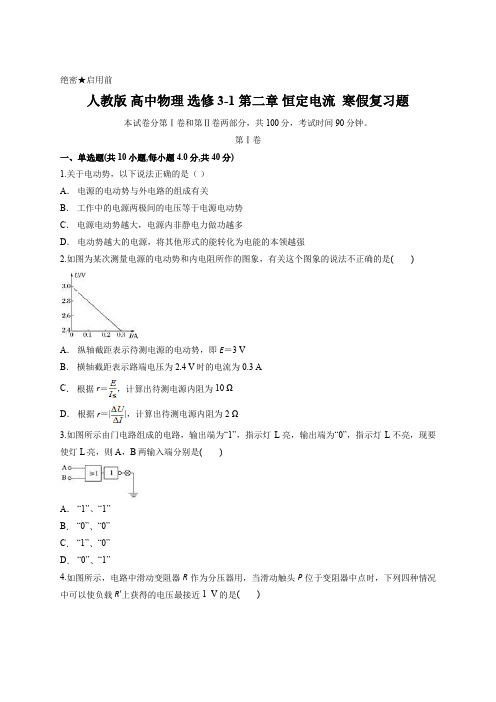

人教版 高中物理 选修3-1 第二章 恒定电流 寒假复习题含答案
绝密★启用前人教版高中物理选修3-1 第二章恒定电流寒假复习题本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间90分钟。
第Ⅰ卷一、单选题(共10小题,每小题4.0分,共40分)1.关于电动势，以下说法正确的是（）A．电源的电动势与外电路的组成有关B．工作中的电源两极间的电压等于电源电动势C．电源电动势越大，电源内非静电力做功越多D．电动势越大的电源，将其他形式的能转化为电能的本领越强2.如图为某次测量电源的电动势和内电阻所作的图象，有关这个图象的说法不正确的是()A．纵轴截距表示待测电源的电动势，即E＝3 VB．横轴截距表示路端电压为2.4 V时的电流为0.3 AC．根据r＝，计算出待测电源内阻为10 ΩD．根据r＝||，计算出待测电源内阻为2 Ω3.如图所示由门电路组成的电路，输出端为“1”，指示灯L亮，输出端为“0”，指示灯L不亮，现要使灯L亮，则A，B两输入端分别是()A．“1”、“1”B．“0”、“0”C．“1”、“0”D．“0”、“1”4.如图所示，电路中滑动变阻器R作为分压器用，当滑动触头P位于变阻器中点时，下列四种情况中可以使负载R′上获得的电压最接近1 V的是()A．R＝2×102Ω，R′＝1×102ΩB．R＝2×105Ω，R′＝1×105ΩC．R＝2×105Ω，R′＝1×102ΩD．R＝2×102Ω，R′＝1×105Ω5.如图所示，直线OAC的某一直线电源的总功率随总电流变化的曲线，抛物线OBC为同一电源内部消耗的功率随总电流的变化曲线，若A、B对应的横坐标为1.5，则下面判断正确的是（）A．线段AB表示的功率为2.25 WB．电源的电动势为3 V，内阻为1.5 ΩC．电流为2 A时，电源的输出功率最大D．电流为1 A时，路端电压为1 V6.两个电压表V1和V2是由完全相同的两个电流表改装的，V1量程是5 V，V2量程是15 V，为了测15～20 V的电压，把V1和V2串联起来用，以下叙述正确的是()A． V1、V2的读数相同B． V1、V2指针偏转角度相等C． V1、V2读数不同，指针偏转角度也不同D． V1指针偏转角度小7.如图所示，其中电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍.若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是()A．将接线柱1、2接入电路时，每一小格表示0.04 AB．将接线柱1、2接入电路时，每一小格表示0.02 AC．将接线柱1、3接入电路时，每一小格表示0.06 AD．将接线柱1、3接入电路时，每一小格表示0.01 A8.一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口.管中盐水柱长为40 cm时测得电阻为R.若溶液的电阻随长度、横截面积的变化规律与金属导体相同.现将管中盐水柱均匀拉长至50 cm(盐水体积不变，仍充满橡胶管).则盐水柱电阻变为()A．RB．RC．RD．R9.加在某电动机上的电压是U(V)，电动机消耗的电功率为P(W)，电动机线圈的电阻为r(Ω)，则电动机线圈上消耗的电热功率为()A．PB．C．rD．P－10.如图所示，电源电动势为3 V，电路接通后发现灯L不亮，用一个电压表分别测得各处的电压值为U ab=0，U bc=3 V，U cd=0，U ad=3 V，又知电路中只有一处出现故障，由此可知（）A．灯L发生断路或短路B．电阻R1一定发生断路C．电阻R2一定发生短路D．电池组中两电池间发生断路二、多选题(共4小题,每小题6.0分,共24分)11.(多选)如图所示是常用在电子手表和小型仪表中的锌汞电池，它的电动势约为 1.2 V，这表示()A．电路通过1 C的电荷量，电源把1.2 J其他形式的能转化为电能B．电源在每秒内把1.2 J其他形式的能转化为电能C．该电源比电动势为1.5 V的干电池做功少D．该电源与电动势为1.5 V的干电池相比，通过1 C电荷量时其他形式的能转化为电能少12.(多选)电阻R1、R2、R3串联在电路中．已知R1＝10 Ω、R3＝5 Ω，R1两端的电压为6 V，R2两端的电压为12 V，则()A．电路中的电流为0.6 AB．电阻R2的阻值为20 ΩC．三只电阻两端的总电压为21 VD．电阻R3两端的电压为4 V13.(多选)关于电源，下列说法中正确的是()A．在电源内部把正电荷从负极移到正极，非静电力做功，电势能增加B．对于给定的电源，移动正电荷非静电力做功越多，电动势就越大C．电动势越大，说明非静电力在电源内部把正电荷从负极向正极移动时，单位电荷量做功越多D．电动势越大，说明非静电力在电源内部把正电荷从负极移到正极时，移送的电荷量越多14.(多选)如图电路中，电源电动势为E、内阻为r，闭合开关S，增大可变电阻R的阻值后，电压表示数的变化量为ΔU.在这个过程中，下列判断正确的是()A．电阻R1两端的电压减小，减小量等于ΔUB．电容器的带电荷量减小，减小量小于CΔUC．电压表的示数U和电流表的示数I的比值变大D．电压表示数变化量ΔU和电流表示数变化量ΔI的比值不变第Ⅱ卷三、计算题(共3小题,每小题12.0分,共36分)15.如图所示，有一只灯泡，当接在电压为U的恒压电源两极A、B上时，其实际功率为9 W，当改接在C、D两点时，其实际功率为4 W，试问当灯泡接在C、D两点时，导线(AC段和BD段)消耗的功率是多少？(图中虚线所示的导线电阻不计)16.如图所示，R1＝10 Ω，R2＝20 Ω，R3＝30 Ω，电源电压恒定不变(内阻不计)，若开关S1闭合，S2断开时，电流表的读数是0.3 A，求(1)电源电压多大？(2)当S1和S2都断开时，电流表的读数多大？(3)当S1、S2都闭合时，电流表的读数是多大？17.如图所示，电源电动势E＝10 V，内阻r＝0.5 Ω，标有“8 V16 W”的灯泡L恰好能正常发光，电动机绕线的电阻R0＝1 Ω，求：(1)电源的总功率；(2)电动机的输出功率．答案解析1.【答案】D【解析】电源的电动势由电源中非静电力的特性决定，与电源本身的体积无关，与外电路无关，故A错误；电源的电动势反映电源内部非静电力做功的能力，是反映电源将其他形式的能转化为电势能的本领的强弱的物理量，电源将其他形式的能转化为电势能的本领越大，电动势就越大，故D正确；由可知，电源的电动势越大，将单位正电荷由电源负极搬运到电源正极非静电力做功越多，而不能说电源电动势越大，电源内非静电力做功越多，故C错误；电源不接外电路时两极间的电压等于电源的电动势，工作中的电源两极间的电压指的是路端电压，由闭合电路的欧姆定律可知，＜E，故B错误.2.【答案】C【解析】由公式U＝E－Ir，当I＝0时，U＝E，故A正确．由于纵轴刻度不是从0开始，故C错，B、D对．3.【答案】B【解析】要使灯L亮，“非”门的输出应该为“1”，故“非”门的输入为“0”；故“或”门的两个输入端都应该为0.4.【答案】D【解析】滑动变阻器的左半部分R和R′并联，并联部分的电阻：A.R＝100 Ω，R′＝1×102Ω，R并＝R′＝50 ΩB.R＝105Ω，R′＝1×105Ω，R并＝R′＝5×104ΩC.R＝105Ω，R′＝1×102Ω，R并≈99 Ω≪R；D.R＝100 Ω，R′＝1×105Ω，R并≈99 Ω≈R；由此可见，D选项中的并联部分的电阻最接近R，二者串联在2 V的电源上，所分得的电压最接近1 V.5.【答案】A【解析】电源的总功率P=EI，C点表示I=3 A，P=9 W，则电源的电动势：，由图看出，C点表示外电路短路，电源内部热功率等于电源的总功率，则有：P=I2r，代入解得：r=1 Ω，故B错误；AB段表示的功率为：PAB=EI′﹣I′2r=3×1.5﹣1.52×1（W）=2.25 W，故A正确；电源的输出功率：P=EI﹣I2r=2I﹣I2=﹣（I﹣1）2+1，故当I=1 A时，输出功率最大，为1W，故C错误；根据U=E﹣Ir=3﹣I，当I=1A时，U最大，为2V，故D错误；6.【答案】B【解析】两表的示数与内阻成正比，而两表量程不同，内阻不同，则示数不同．故A错误．因是串联关系，电流大小一样，则指针偏转角度相同，故B正确．两表指针偏转角度相同，示数不等．故C错误．由B分析知，D错误．7.【答案】C【解析】当接线柱1、2接入电路时，R1与电流表并联，由于R1＝，可知流过R1的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为流过电流表电流的3倍，所以每一小格是原来的3倍，即为0.06 A，所以A、B错误；当接线柱1、3接入电路时，电流表与R1并联，然后再与R2串联，串联电阻对电流无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，C正确，D错误.8.【答案】D【解析】由于总体积不变，设40 cm长时的横截面积为S.所以长度变为50 cm后，横截面积变为S，由电阻定律R＝ρ，R′＝ρ，联立两式则R′＝R，选项D正确.9.【答案】C【解析】电动机的电流I＝，线圈发热功率P热＝r.故C对．10.【答案】B【解析】由题意知：，灯L不发生断路，如断路，其电压.若发生短路，由串联分压关系可知＜3 V，故A错误；电阻一定发生断路，因为断路时，两端的电势分别与电源两极的电势相等，其电压等于电源的电动势，故B正确；若电阻发生短路，＞0，3 V＞＞0，与题意不符，故C错误；若电池组中两电池间发生断路，所测量的外电路各部分电压应都为零，故D错误.11.【答案】AD【解析】根据电动势的定义式，做功的多少与电动势和电荷量的乘积有关，与时间没关系，所以B 错误．12.【答案】ABC【解析】电路中电流I＝＝A＝0.6 A，A对；R2阻值为R2＝＝Ω＝20 Ω，B对；三只电阻两端的总电压U＝I(R1＋R2＋R3)＝21 V，C对；电阻R3两端的电压U3＝IR3＝0.6×5 V＝3 V，D 错．13.【答案】AC【解析】电源是将其他形式的能转化为电势能的装置，是通过电源内部的非静电力做功来完成的，所以，非静电力做功，电势能就增加，因此选项A正确．电源的电动势是反映电源内部其他形式的能转化为电势能本领的物理量，电动势在数值上等于移送单位电荷量的正电荷所做的功，不能说电动势越大，非静电力做功越多，也不能说电动势越大，移送的电荷量越多，所以选项C正确，选项B、D错误．14.【答案】BCD【解析】增大R后，电路总电阻增大，总电流减小，则R1两端电压减小，内阻消耗电压减小，由于电动势不变，R两端电压的增加量等于两者减小量之和，所以电阻R1两端的电压减小，减小量小于ΔU，A错误，B正确；＝R，R增大，所以增大，而＝r＋R1，比值是不变的，故C、D正确．15.【答案】2 W【解析】当灯泡接在电源两极上时，灯泡的实际功率为P1＝①当灯泡改接在C、D两点时，灯泡的实际功率为P2＝②且将P1、P2的值代入，可以解得当灯泡接在C、D两点时灯泡上的电压为U灯＝U③此时，导线上的电压为U线＝U－U灯＝U④设灯泡接在C、D两点时，电路中的电流为I，则这时导线上的功率损失为P线＝IU线⑤这时灯泡的实际功率为：P2＝IU灯⑥且将③④代入，可解得导线消耗的功率为P线＝＝2 W.16.【答案】(1)6 V(2)0.2 A(3)0.3 A【解析】(1)开关S1闭合，S2断开时，R2接入电路：U＝I2R2＝0.3 A×20 Ω＝6 V；(2)当S1和S2都断开时，R1、R2串联接入电路：I1＝＝A＝0.2 A；(3)当S1和S2都闭合时，R2、R3并联接入电路：I3＝A＝0.3 A17.【答案】(1)40 W(2)12 W【解析】(1)L正常发光，路端电压等于灯泡额定电压8 V.内电压U内＝(10－8) V＝2 V，则总电流I＝＝4 A，电源总功率为P电＝IE＝4×10 W＝40 W.(2)流经电动机的电流I M＝I－＝2 A.输入电动机的总功率P M总＝U·I M＝8×2 W＝16 W.电动机内阻消耗功率P M内＝I R0＝4×1 W＝4 W.故电动机输出功率P M出＝(16－4) W＝12 W.。
人教版高中物理选修3-1《恒定电流》单元练习.docx
高中物理学习材料唐玲收集整理《恒定电流》单元练习一、选择题1．如图1所示为两电阻R1和R2的伏安特性曲线。
若在两电阻两端加相同的电压，关于它们的电阻值及发热功率比较正确的是 [ ]A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大2．两个小灯泡，分别标有“1A、4W”和“2A、1W”的字样，则它们均在正常发光时的电阻阻值之比为 [ ]A．2∶1 B．16∶1 C．4∶1 D．1∶163．由于供电电网电压的降低，用电器的功率降低了19％，这时供电电网上电压比原来降低了 [ ]4．铅蓄电池的电动势为2V，这表示 [ ]A．电路中每通过1C电量，电源把2J的化学能转变为电能B．蓄电池两极间的电压为2VC．蓄电池能在1s内将2J的化学能转变成电能D．蓄电池将化学能转变成电能的本领比一节干电池（电动势为1．5V）的大5．如图2所示，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4V．由此可知开路处为 [ ]A．灯L1 B．灯L2 C．变阻器 D．不能确定6．一段长为L，电阻为R的均匀电阻丝，把它拉制成3L长的均匀细丝后，切成等长的三段，然后把它们并联在一起，其电阻值为 [ ]A．R／3 B．3R C．R／9 D．R7．一个直流电动机所加电压为U，电流为 I，线圈内阻为 R，当它工作时，下述说法中错误的是 [ ]A．电动机的输出功率为U2／RB．电动机的发热功率为I2RC．电动机的输出功率为IU-I2RD．电动机的功率可写作IU=I2R=U2/R8．在图3电路中，电源的电动势是E，内电阻是r，当滑动变阻器R3的滑动头向左移动时 [ ]A．电阻R1的功率将加大B．电阻R2的功率将减小C．电源的功率将加大D．电源的效率将增加9．图4所示电路中，A、B两端电压恒定，电流表内阻可忽略不计，定值电阻与滑动变阻器的全部电阻相等，均为R，当滑动键P从变阻器的上端C一直移到下端D的过程中，电流表示数情况应是 [ ]A．先减小后增大 B．先增大后减小 C．恒定不变 D．始终增大10．三只阻值相等的电阻连接成图5所示的电路，由于某种原因，其中有一只电阻的阻值发生了变化，导致RAB＞RBC则可能的原因是 [ ]A．R1变小 B．R2变小 C．R3变大 D．R3变小11．在图6中，A. B两图分别为测灯泡电阻 R的电路图，下述说法正确的是 [ ]A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中R测＜R真，B中R测＞R真C．A中误差由电压表分流引起，为了减小误差，就使R<<R v，故此法测较小电阻好D．B中误差由电流表分压引起，为了减小误差，应使R>>R A，故此法测较大电阻好12．如图7所示，当滑动变阻器R3的滑动片向右移动时，两电压表示数变化的绝对值分别是△U1和△U2，则下列结论正确的是 [ ]A．△U1＞△U2B．电阻R1的功率先增大后减小C．电阻R2的功率一定增大D．电源的输出功率先增大后减小13．在用螺旋测微器测量金属导线的直径时，下述操作步骤中正确的是 [ ]A．旋动旋钮K使测微螺杆P与小砧A接近，再改旋微调旋钮K′，直至PA并拢，观察可动刻度H的零点与固定刻度G的零点是否恰好重合B．旋动旋钮K测微螺杆P旋出，把被测金属导线放入螺杆P和小砧A之间的夹缝中，再使劲旋动旋钮K，直到螺杆P和小砧A紧紧夹住导线为止C．由固定刻度G上读出导线直径的整毫米数，再从可动刻度H上读出其小数部分，读数时，尤其要注意G上半毫米刻度线是否已露出，再将两读数相加即得出导线的直径数值D．为了减小测量误差，应在导线的同一部位测量3次，求其平均值即得该导线的直线d14．下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是 [ ]A．测出两组I，U的数据，代入方程组E=U1+I1r和E=U2+I2r中，即可求出E和rB．多测几组I，U的数据，求出几组E，r，最后分别求出其平均值C．测出多组I，U的数据，画出U—I图像，再根据图像求E，rD．多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电压势E，再用闭合电路欧姆定律求出内电阻r二、填空题15．两导线长度之比为1∶2，横截面积之比为3∶4，电阻率之比为5∶6，则它们的电阻之比为______。
人教版高中物理选修3-1第二章 恒定电流专题练习(一).docx
高中物理学习材料桑水制作第二章恒定电流专题练习（一）一、选择题（至少有一个选项是正确的）1、如图所示的电路，A、B、C为三个相同的灯泡，其电阻大于电源内阻，当变阻器R 的滑动触头P向上移动时（）①A灯变亮，B和C灯都变暗②A灯变亮，B灯变暗，C灯变亮③电源释放的总电功率增大，电源的供电效率升高④电源输出的电功率增大，电源的供电效率降低（A）①③（B）①④（C）②③（D）D．②④2、有两个相同的电流计改装成的量程不同的电流表A1和A2，A1的量程是A2的2倍，则（A）若串联起来，两表指针偏角θ1 <θ2，两表示数相等。
（B）若串联起来，两表指针偏角相等，A1表示数大于A2表示数。
（C）若并联起来，两表指针偏角相等，A1表示数大于A2表示数。
（D）若并联起来，两表指针偏角θ1 >θ2，两表示数相等。
3、手电筒里的两节干电池，已经用过较长时间，灯泡只发很微弱的光，把它们取出来用电压表测电压，电压表示数很接近3V，再把它们作为一台式电子钟的电源，电子钟能正常工作。
下面说法中正确的是：（）（A）这两节干电池的电动势减小了很多（B）这两节干电池的内电阻增加了很多（C）这个台式电子钟的额定电压一定比手电筒小灯泡额定电压小（D）这个台式电子钟正常工作时的电流一定比小灯泡正常工作时的电流小4、一直流电动机与阻值R=9Ω的电阻串联接在电源上，电源电动势E=20V，内阻r=1Ω，用理想伏特表测出电动机两端电压U=10V，已知电动机线圈电阻R M=1Ω，则（A）通过电动机的电流为10A （B）电动机的输入功率为100W BCA RPεr（C）电动机发热消耗的功率为1W （D）电动机输出功率为9W5、如图15-3所示是研究闭合电路和的内电压、外电压的电动势之间的关系的实验装置，关于两个电压表的极性，下列说法中正确的是：（）（A）a和c分别为电压表V1和V2的正极（B）a 和c分别为电压表V1和V2的负极（C）a为电压表V1的正极，c为电压表V2的负极（D）a为电压表V1的负极，c为电压表V2的正极6、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω，的电阻器连成一闭合电路，则它的路端电压是：（）（A）0.20V （B）0.10V （C）0.40V （D）0.30V7、用欧姆表测一个电阻R的阻值，选择旋钮置于“×10档”，测量时，指针指到100与200刻度的正中间，可以确定：（A）R=150Ω（B）R=1500Ω（C）1000Ω<R<1500Ω（D）1500Ω<R<2000Ω8、在如15-4图所示电路中，当变阻器R3的滑动头P向b端移动时：（）（A）电压表示数变大，电流表示数变小（B）电压表示数变小，电流表示数变大（C）电压表示数变大，电流表示数变大（D）电压表示数变小，电流表示数变小9、在室内照明电路上接用一个电炉后，发现电灯变暗了，这是因为：（）（A）电炉从电灯上分出了一部分电流（B）输电线上电压降增大，电灯两端的电压下降（C）电炉的额定电压大于电灯的额定电压（D）原来电灯上的电压有一部分给了电炉10、鸟儿落在11万伏的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为：（）（A）鸟有耐高压的天性（B）鸟脚是干燥的，鸟的身体不导电（C）鸟两脚间的电压几乎为零（D）鸟体电阻极大所以无电流通过11、如图15-4所示是民用220V电源的电路，开关S闭合时电灯不亮，但a、b两点均能使测电笔的氖管发光，则故障的可能原因是（只出现一处故障）：（）（A ）a 、b 两点间短路 （B ）灯丝断了（C ）零线断了 （D ）火线断了12、用三个电动势均为0.5V 、内阻均为0.5Ω的相同电池串联起来作电源，向三个阻值都是1Ω的用电器供电，要想获得最大的输出功率，在图所示电路中应选择的电路是：（ ）二、填空题13、某同学按如图15-5所示电路进行实验，实验时该同学将变阻器的触片P 移到不同位置时测得各电表的示数如下表所示 序号 A 1示数(安) A 2示数(安) V 1示数(伏) V 2示数(伏) 1 0.600.30 2.40 1.20 2 0.44 0.32 2.56 0.48将电压表内阻看作无限大，电流表内阻看作零。
人教版高中物理选修3-1第二章《恒定电流》测试试题(含答案)
第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．下列说法正确的是( )A ．由C =Q U可知，电容器的电容与任一极板的电荷量Q 成正比 B ．由φ=pE q 可知，电场中某点的电势与电荷在该点处具有的电势能E p 成正比C ．由R =ρL S可知，金属导体的电阻与其接入电路的长度成正比 D ．由E =W q可知，某一电源的电动势与电源中非静电力所做的功成正比 2．如图所示是某导体的I －U 图线，图中α＝45°，下列说法正确的是( )A ．该导体的电阻与其两端的电压成正比B ．此导体可能是半导体C ．I －U 图线的斜率表示电阻的倒数，所以R ＝1.0ΩD ．在该导体两端加6.0V 电压时，每秒通过导体截面的电荷量是3.0C3．关于电源电动势，下列说法正确的是( )A ．电源两极间的电压一定等于电源电动势B ．电源在没有接入电路时两极间电压等于电源电动势C ．所有电源的电动势都是相同的D ．2号电池比5号电池的电动势大4．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300 μA，内阻R g ＝100 Ω，调零电阻的最大值R 0＝50 kΩ，电池电动势E ＝1.5 V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．1kΩB ．10 kΩC ．100 kΩD ．100 Ω5．两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100 Ω，10 W”和“20 Ω，40 W”，则它们的额定电流之比为( )A ∶20 C6．关于正常工作的发电机、电动机和白炽灯，以下说法中正确的是（ ）A ．发电机是将电能转化为机械能的装置B ．电动机是将机械能等能转化为电能的装置C ．电动机消耗的电能大于产生的热能，白炽灯消耗的电能等于产生的热能D ．电动机消耗的电能等于产生的热能，白炽灯消耗的电能大于产生的热能7．比值定义法是物理学中定义物理量的一种常用方法，所谓比值定义法，就是用两个基本的物理量的“比”来定义一个新的物理量的方法。
人教版高中物理选修3-1第二章 恒定电流专题练习(二).docx
高中物理学习材料桑水制作第二章恒定电流专题练习（二）一、选择题：本题共10小题；每小题4分，共40分。
在每小题给出的四个选项中，有的小题只有一个选项是正确的，有的小题有多个选项是正确的。
全部选对的得4分，选对但不全的得2分，有错选或不答的得0分。
1、在某一电解池内，1s内共有5×1018个二价正离子和1×1019个一价负离子通过横截面，则通过该电解池的电流为（）A、0B、1.6AC、2.4AD、3.2A2、一个标有“220V 60W”的白炽灯泡，加上的电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图线表示。
在下图给出的四个图线中，肯定不符合实际的是（）A B C D3、三盏电灯分别为：L1“110V 100W”，L2“110V 40W”，L3“110V 25V”，电源电压为220V，在下图所示的电路中，通过调节R可使各灯都正常发光且最省电的电路是（）A B C D4、在如图所示电路中，R1=R2，当滑动变阻器触头P的位置与开关S的启闭状态都发生变化或其中之一发生变化时，下列电流表和电压表示数的变化情况中，可以出现的是（）A、电压表的示数变小，电流表的示数变大B、电压表的示数变大，电流表的示数变小C、电压表与电流表的示数都变大D、电压表的示数不变，电流表的示数变小5、在右图所示的电路中，电池电动势为E，内电阻为r，R1=R2，R1、R2所消耗的电功率分别为P1、P2，当变阻器Rx滑动头P向b端滑动时，下列说法中正确的是（）A、P1、P2同时变大B、P1、P2同时变小C、P1变大，P2变小D、P1变小，P2变大6、如图所示为万用表欧姆挡的原理示意图，其中电流表的满偏电流I g=300μA，内阻r g=100Ω，调零电阻最大阻值R=50kΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V。
用它测量电阻R x，能准确测量的阻值范围是（）A、30 kΩ~80 kΩB、3 kΩ~8 kΩC、80Ω~300ΩD、30Ω~80Ω7、在如图所示电路中，C为平行板电容器，在逐步增大两极板间距离的过程中（正对面积保持不变）A、电路中没有电流，a、b两点电势相等B、有电流流过R，a点电势高于b点电势C、有电流流过R，a点电势低于b点电势D、以上情况都有可能8、如图所示，把一只电阻和一只半导体二极管串联起来后，共有三个端点，分别与接线柱A、B、C连接，将元件放在盒子里，盒子外面只露出接线柱。
人教版高中物理选修3-1第二章《恒定电流》测试题(含答案)
第二章《恒定电流》测试题一、单选题（每小题只有一个正确答案）1．两根材料相同的粗细均匀导线甲和乙，其横截面积之比为1∶3，阻值之比为3∶2，则导线甲、乙的长度之比为（）A．1∶3B．1∶2C．2∶3D．3∶12．铅蓄电池的电动势为2V，这表示（）A．无论接不接入外电路，蓄电池两极间的电压都为2 VB．蓄电池内每通过1 C电荷量，电源把2 J的化学能转变为内能C．蓄电池在1 s内将2 J的化学能转变为电能D．蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5 V）的大3．日常生活中，在下列电器中，哪些属于纯电阻用电器？（）A．电扇和电吹风B．空调和电冰箱C．电烙铁和电热毯D．电解槽4．如图为滑动变阻器的示意图，A、B、C、D为4个接线柱，当滑动片P由C向D移动时，若要使变阻器接入电路的电阻由大变小，应将电阻器的哪两个接线柱连入电路A．A和B B．A和D C．B和C D．C和D5．如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C，闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则（）A．电压表示数U和电流表示数I的比值不变B．变化过程中△U和△I的比值保持不变C．电阻R0两端电压减小，减小量为△UD．电阻R0两端电压增大，增大量为△U6．如图所示是某电源的路端电压与电流的关系图象，下列结论错误的是A．电源的电动势为6.0 V B．电源的内阻为2 ΩC．电源的短路电流为0.5 A D．当外电阻为2 Ω时电源的输出功率最大7．如图所示的电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表的示数减小△U（电压表为理想电表），在这个过程中：（）A．R2两端的电压增加，增加量一定等于△UB．流过R的电流会减小C．路端电压减小，减少量一定等于△UD．△U和干路电流的变化△I的比值保持不变8．如图，在“用多用表测电阻”的实验中，选用“×10”倍率的欧姆挡测量一电阻时，指针指在刻度20和30间的中央位置，该被测电阻的阻值R所在区间为（）A．20Ω＜R＜25ΩB．25Ω≤R＜30ΩC．200Ω＜R＜250ΩD．250Ω≤R＜300Ω9．如图所示电路，电源电势为E，内阻为r．当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为0R，额定电流为I，电动机M的线圈电阻为R，则下列说法中正确的是（）A ．电动机的额定电压为IRB ．电动机的输出功率为2IE I R -C ．电源的输出功率为2IE I r -D ．整个电路的热功率为()20I R r +10．在新农村建设的街道亮化工程中，全部使用太阳能路灯，如图是某行政村使用的太阳能路灯的电池板铭牌，则电池板的内阻值约为（ ）A ．0.14ΩB ．7.35ΩC ．6.23ΩD ．0.16Ω11．如图所示，闭合直角三角形线框，底边长为l ，现将它匀速拉过宽度为d 的匀强磁场（l ＞d ）．若以逆时针方向为电流的正方向，则以下四个I ﹣t 图象中正确的是（ ） 12．在如图所示的并联电路中，保持干路上的电流I 不变，当增大R 1的阻值时（ ）A ．R 1和R 2上的电压减小B ．R 1上的电流I 1增大C ．R 2上的电流I 2减小D ．I 1和I 2之和不变13．成都七中某研究性学习小组设计了一个加速度计，如图所示。
人教版高中物理选修3-1-1恒定电流测试题.docx
高中物理学习材料（灿若寒星**整理制作）物理选修3-1恒定电流测试题一、选择题(不定项选择，48分)1、在10s 内通过电解槽某一横截面向右迁移的正离子所带的电量为2C ，向左迁移的负离子所带电量为3C ，那么电解槽中电流强度大小为 （ ）A ．0.1AB ．0.2AC ．0.3AD ．0.5A2、甲乙两条铜导线质量之比M 甲:M 乙=4:1,长度之比为L 甲:L 乙=1:4，则其电阻之比R 甲：R 乙为A ．1:1B ．1:16C ．64:1D ．1:643、如图所示，图线1表示的导体电阻为R 1，图线2表示的导体的电阻为R 2，则说法正确的是A 、R 1：R 2 =1：3B 、 R 1：R 2 =3：1C 、 将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D 、 将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34、在如图所示的电路中，当开关Ｓ闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ） Ａ. 电流表中断路，Ｌ１和Ｌ２都完好 Ｂ. Ｌ１灯丝断路，电流表和Ｌ２都完好 Ｃ. Ｌ２灯丝断路，电流表和Ｌ１都完好 Ｄ. Ｌ１和Ｌ２灯丝都断路，而电流表完好5、一台直流电动机的电阻为R ，额定电压为U ，额定电流为I ，当其正常工作时下述正确的是 A ．电动机所消耗的电功率IU B ． t 秒内所产生的电热为IUtC ．t 秒内所产生的电热为I 2Rt D. t 秒内所产生的机械能为I （U －IR ）t 6、下列各种说法中正确的是 （ ） A ．电流的定义式qIt=，适用于任何电荷的定向移动形成的电流。
B ．电源的负载增加，输出功率一定增大C ．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功D ．从U RI=可知，导体的电阻跟两端的电压成正比，跟导体的电流成反比7. 走廊里有一盏灯，在走廊两端及中间位置各有一个开关，我们希望不论哪一个开关接通都能使灯点亮，那么设计的电路为（ ） A.“与”门电路 B.“非”门电路 C.“或”门电路 D.上述答案都有可能 8．在图中，A. B 两图分别为测灯泡电阻 R 的电路图，下述说法正确的是（ ）A ．A 图的接法叫电流表外接法，B 图的接法叫电流表的内接法 B ．A 中R 测＞R 真，B 中R 测＜R 真C ．A 中误差由电压表分流引起，为了减小误差，就使R<<R v ，故此法测较小电阻好D ．B 中误差由电流表分压引起，为了减小误差，应使R>>R A ，故此法测较大电阻好9.如图所示的电路中, U =120 V, 滑动变阻器R 2的最大值为 200Ω,R 1=100Ω.当滑片P 滑至R 2的中点时，a 、b 两端的电压为（ ） A.60 V B.40 V C.80 V D.120 V10．如图所示的电路中，电源的电动势E 和内电阻r 恒定不变，电灯L 恰能正常发光，如果变阻器的滑片向b 端滑动，则（ ） A ．电灯L 更亮，安培表的示数减小 B ．电灯L 更亮，安培表的示数增大 C ．电灯L 变暗，安培表的示数减小 D ．电灯L 变暗，安培表的示数增大O 2 UI1 11 2 311、如图所示，直线A 为电源的U －I 图线，直线B 为电阻R 的U －I 图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是A ．4 W ，8 WB ．2 W ，4 WC ．4 W ，6 WD ．2 W ，3 W 12、如右图所示电路中，电源内阻不能忽略，R 1＝10Ω，R 2＝8Ω，当开关S 接A 时，电流表的示数为0.2A ，当开关S 接B 时，电流表的示数可能为： A 、0.19A B 、0.22A C 、0.25A D 、0.28A二.实验题(12分) 13.读数（1）__________cm （2）__________mm （3）__________mA （4）__________V 14.测定电源的电动势和内电阻的实验电路和U-I 图像如下:（1）闭合开关前为防止电表过载滑动变阻器的滑动头P 应放在_____处（2）现备有以下器材：A ．干电池1个B ．滑动变阻器（0~50Ω）C ．滑动变阻器（0~1750Ω）D ．电压表（0~3V ）E ．电压表（0~15V ）F ．电流表（0~0.6A ）G ．电流表（0~3A ）其中滑动变阻器应选___ _，电流表应选_ _ __，电压表应选_ _ _。
人教版高中物理选修3-1第二章恒定电流综合测试题答案及详解.docx
高中物理学习材料桑水制作第二章恒定电流综合测试题答案及详解本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．答案：C解析：电视机在不使用时，应切断电源以保证安全，所以可排除②，故选C.2．答案：A3．答案：D解析：在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．对于选项A，“声控开关”闭合时，发生短路；对于选项B，不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；对于选项C，“光控开关”闭合时，发生短路；对于选项D，“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的．4．答案：AD解析：R1增大→R增大→I减小→U R减小，R2减小→R减小→I增大→U减小→UR1增大→U R减小，∴A、D正确．5．答案：D解析：整个回路为断路，稳定后电流强度为零，故伏特表示数为零，D正确，静电计上电势差不为零为E，其它选项错误．6．答案：A解析：由题给条件知L1中电流变小，L2中电流变大，只有R1断路才会出现这种结果．7．答案：C解析：可变电阻的滑片向a移动，使支路的电阻减小，从而引起整个电路的外电阻R外减小，据闭合电路欧姆定律可知，电路的总电流I总＝ER外＋r增大，电路的外电压U外＝E－I总r减小，即R1两端的电压U1＝U外减小，通过R1的电流I1减小．又因I总增大，I1减小，通过R2的电流I2＝I总－I1增大．8．答案：B解析：本题答案为B.设每个灯泡正常发光时，其电流为I，则图(甲)中总电流为3I，图(乙)总电流为I，所以，P1＝3IU，P2＝IU，P1＝3P2，故选B.9．答案：B解析：a中回路未闭合，故a方式为“关挡”，b中总电阻R b＝R1＋R2，c中总电阻为R c＝R 1，d 中总电阻为R d ＝R 1R 2R 1＋R 2，由公式P ＝U 2R，故d 方式为“高”档，c 方式为“中”档，b方式为“低”档，所以B 对，A 、C 、D 错．10． 答案：AD解析：由直线a 可知R ＝U I ＝22Ω＝1Ω，由直线b 可知E ＝3V ，r ＝E I 短＝36Ω＝0.5Ω.电源的输出功率：P 出＝I 2R ＝(E R ＋r )2·R ＝(31＋0.5)2×1W ＝4W ，∴选项A 对，选项B 错．电源的效率η＝I 2R I 2(R ＋r )×100%＝11＋0.5×100%≈67%，所以选项C 错，D 对．第Ⅱ卷(非选择题 共60分)二、填空题(共4小题，共21分．把答案直接填在横线上) 11．答案：L 1，L 3；串；L 2，L 3；并；L 312．答案：电路图如图所示．电流表的示数为0.20A ，电压表的示数为4.0V ，小灯泡L 的电阻为R ＝U I ＝4.0V0.20A＝20Ω.13．答案：(1)略 (2)也逐渐增大 (3)增大解析：在图像中，斜率k ＝1R，从斜率随电压的逐渐增大而逐渐减小可知，灯泡的电阻在逐渐增大，这是由于电压越大，灯泡的电功率大，则其温度就越高，根据金属的电阻率随温度的升高而增大，故灯泡的钨丝电阻越来越大．14．答案：①如下图所示②2.86,5.70～6.(两位有效数字均给分) ③CD(含有错误答案不给分)三、论述·计算题(共5小题，共39分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15．答案：本题看起来虽然简单，但实际上是一道开放型试题，它可以几乎计算出所有电学中的基本物理量，能够涉及到所有的电学概念和定律．题中隐含的条件：额定电压下，灯泡的额定功率，且灯泡正常发光．可求出的物理量有： (1)灯泡两端的实际电压：U 实＝U 额＝12V (2)灯泡的额定功率P 实＝P 额＝36W (3)通过灯泡的电流I 实＝I 额＝P /U ＝3A(4)灯泡原电阻R L ＝U 2/P ＝4Ω. 通电 10s(5)通过灯泡的电荷量Q ＝It ＝30C (6)灯泡消耗的电能W L ＝Pt ＝360J(7)灯泡、电阻两端的电压U 总＝ U R ＝U L ＝12V (8)通过电阻的电流I R ＝U /R ＝12V/6Ω＝2A(9)电阻消耗的电能W R ＝UI R t ＝12V ×2 A ×10s ＝240J (10)电阻的功率P R ＝UI R ＝12V ×2A ＝24W(11) 电阻上的电热Q R ＝(I R )2Rt ＝(2A)2×6Ω×10s ＝240J 16．(8分)答案：(1)E ＝6V ；r ＝1Ω (2)当R ＝r ＝1Ω时，P m ＝9W解析：(1)由闭合电路欧姆定律E ＝U 1＋U 1R 1r ①E ＝U 2＋U 2R 2r ②联立①②并代入数据解得E ＝6V ，r ＝1Ω (2)由电功率表达式P ＝E 2(R ＋r )2R ③将③式变形为P ＝E 2(R －r )2R＋4r ④ 由④式知，当R ＝r ＝1Ω时P 有最大值P m ＝E 24r＝9W.17．答案：(1)R 1＝1.4Ω R 3＝2.0Ω (2)U ＝1.0V P 2＝2.0W解析：(1)R 3＝U 3I 3＝3.01.5Ω＝2.0Ω由E ＝I 3(R 1＋R 3＋r )代入数据有6.0＝1.5(R 1＋2.0＋0.6) 解得：R 1＝1.4Ω (2)S 闭合后，R 总＝R 1＋r ＋R 2·R 3R 2＋R 3＝2.4Ω电压表的示数U ＝E R 总×R 2·R 3R 2＋R 3＝62.4×0.4V ＝1V R 2上消耗的功率P 2＝U 2R 2＝120.5W ＝2.0W18．答案：(1)F ＝mg tan θ (2)F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 解析：(1)有风力时，对金属球P ，受力如图所示F ＝F 1·sin θ mg ＝F 1·cos θ 所以F ＝mg tan θ(2)无风时，电路中 U ＝I 0(R 0＋kL ) 有风力时，电路中 U ＝I ′(R 0＋kL ′) L ′＝L －h ·tan θ 由以上三式解出F ＝mgI ′kh(R 0＋kL )·(I ′－I 0) 19．答案：(1)见解析(2)0.03kW ·h 1.3A 原因见解析解析：(1)从表中可想到工作电压是我们国家的民用交流电压；洗涤电动机的工作功率为110W ，脱水电动机的工作功率为176W ；用欧姆定律I ＝U R求出的电流和工作电流是不同的，原因是欧姆定律适合纯电阻电路，而电动机主要是用来输出机械能的，不是用来发热的，不是纯电阻电路．(2)从洗衣机洗涤为正、反转和停的时间程序图可知，停和转的时间分别为125s 和775s ，由洗涤做功W 洗＝P 洗·t ＝UIt ＝220×0.5×10－3×0.215kW ·h ≈0.0237kW ·hW 脱＝P 脱·t ＝UIt ＝220×0.8×10－3×260kW ·h ＝0.0059kW ·h则W ＝W 洗＋W 脱＝0.0237kW ·h ＋0.0059kW ·h ≈0.03kW ·h当洗涤和脱水同时操作时， 就相当于两个用电器并联，则流过插座的电流应为两个用电器单独使用时工作电流之和，故I ＝I 洗＋I 脱＝(0.5＋ 0.8)A ＝1.3A.。
人教版高中物理选修3-1恒定电流滚动复习
（精心整理，诚意制作）恒定电流滚动复习姓名：1．横截面的直径为d 、长为l 的导线，两端电压为U ，当这三个量中一个改变时，对自由电子定向运动的平均速率的影响是 （ ）A ．电压U 加倍，自由电子定向运动的平均速率不变B ．导线长度l 加倍，自由电子定向运动的平均速率加倍C ．导线横截面的直径加倍，自由电子定向运动的平均速率不变D ．以上说法均不正确2．图在E 为电源，R 1、R 2为电阻，K 为电键．现用多用电表测量流过电阻R 2的电流．将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（ ） A ．保持K 闭合，将红表笔接在a 处，黑表笔接在b 处 B ．保持K 闭合，将红表笔接在b 处，黑表笔接在a 处 C ．将K 断开，将红表笔接在a 处，黑表笔接在b 处D ．将K 断开，将红表笔接在b 处，黑表笔接在a 处3．如图所示的电路中，输入电压U 恒为12V ，灯泡L 标有“6V 12W”字样，电动机线圈的电阻Ω=50.0M R ．若灯泡恰能正常发光，以下说法中正确的是 （ ） A ．电动机的输入功率是12WB ．电动机的输出功率是12WC．电动机的热功率是2．0WD．整个电路消耗的电功率是22W4.在使用多用电表测电阻时，一同学选用“×10 Ω”挡，调整欧姆零点后测量一电阻的阻值，发现表针向右偏转幅度太大，为了把电阻值测得更准确些，下列判断和做法正确的是（）A．换用“×1 Ω”挡，直接测量B．换用“×100 Ω”挡，直接测量C．换用“×1 Ω”挡，重新调整欧姆零点后测量D．换用“×100 Ω”挡，重新调整欧姆零点后测量5. 在如图所示的电路中，电源的电动势E恒定，内阻r = 1Ω，定值电阻R3=5Ω，电表均为理想的．当开关S 断开与闭合时，ab 段电路消耗的电功率相同．则下列说法正确的是( )A.电阻R1、R2可能分别为3Ω、6ΩB.电阻R1、R2可能分别为4Ω、5ΩC.开关S 断开时电压表的示数可能小于S 闭合时的示数D.开关S断开到闭合，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6Ω6.某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标上，如右图中的a、b、c所示，根据图线可知（）A、反映P r变化的图线是cB、电源电动势为8vC、电源内阻为2ΩD、当电流为0.5A时，外电路的电阻为6Ω7.如图所示的电路中，灯泡A和灯泡B原来都是正常发光的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
& 鑫达捷致力于精品文档 精心制作仅供参考 & 鑫达捷 高中物理学习材料
恒定电流基础知识复习题(前五节) 1某一探测器因射线照射，内部气体电离，在时间t内有n个二价正离子到达阴极 ，有2n个电子到达探测器的阳极，则探测器电路中的电流为( D ). A．0 B．2ne/t C．3ne/t D．4ne/t 2．有一横截面积为S的铝导线，当有电压加在该导线上时，导线中的电流强度为I。设每单位体积的导线中有n个自由电子，电子电量为e，此时电子定向移动的速度为v，则在△t时间内，通过导体横截面的自由电子数目可表示为（ C ）
A． vS△t B．nv△t C． etI D．SetI 3．下列说法正确的是（ CD ） A．电源外部存在着由正极指向负极的电场，内部存在着由负极指向正极的电场。 B．在电源的外部负电荷靠电场力由电源的正极流向负极 C．在电源的内部正电荷靠非静电力由电源的负极流向正极 D．在电池中是化学能转化为电势能 4．关于电源的说法，正确的是（ B ） A．电源向外提供的电能越多，表明电动势越大 B．电动势表示电源将单位正电荷从负极移到正极时，非静电力做的功 C．在电源内部从正极到负极电势逐渐提高 D．在电源外部从正极到负极电势逐渐提高 5．欧姆定律不适用于 （ C ） A．金属导电B．电解液导电C．稀薄气体导电D．铜线导电 6两电阻R1、Ｒ2的电流I和电压U的关系如图6所示，可知两电阻R1∶Ｒ2等于 (A )
A.1∶３ B.３∶１ C.１∶3 D.3∶１ 7下列说法不正确是( D ) A．一个电阻和一根无电阻的理想导线并联总电阻为零 B．并联电路任一支路电阻都大于电路的总电阻 C．并联电路任一支路电阻增大(其它支路不变) 总电阻也增大 D．并联电路任一支路电阻增大(其它支路不变) 总电阻一定减少 8如图8所示,4只电阻串联于某电路中.已测出UAC=9V， UBD=6V， R2=R4则UAE为（ C ） A．3V B．7.5V C．15V D．无法确定 9．如图 9所示,A B间电压恒为U,当滑动变阻器的滑片P逐渐向A端移动的过程中灯泡上的电压数值是（C ） A．一直为U B．一直为0 C．逐渐增大到U D．逐渐增大到0 10．一电流表的满偏电流Ig=1mA，内阻为200Ω。要把它改装成一个量程为0.5A的电流表，则应在电流表上（ B ）
U I 0 图6
R1
R2
300 600
A B C D E RRRR
图 8 A
B P ×
图 9 & 鑫达捷致力于精品文档 精心制作仅供参考 & 鑫达捷 A．并联一个200Ω的电阻 B．并联一个0.4Ω的电阻 C．串联一个0.4Ω的电阻 D．串联一个200Ω的电阻 11．一个电流表的满偏电流Ig=1mA，内阻Rg=500，要把它改装成一个量程为10V的电压表，则应在电流表上（ C ） A．串联一个10kΩ的电阻 B．并联一个10kΩ的电阻 C．串联一个9.5kΩ的电阻 D．并联一个9.5kΩ的电阻 12．将一只阻值为几千欧的电阻R1和一只阻值为千分之几欧的电阻R2串联起来，则总电阻( A ) A．很接近R1而略大于R1 B．很接近R1而略小于R1 C．很接近R2而略大于R2 D．很接近R2而略小于R2 13．一台电动机的输出功率是10kW，这表明该电动机工作时( D ). A．每秒消耗10kw电能 B．每秒对外做10kw功 C．每秒消耗10kJ电能 D．每秒对外做10kJ功 14.电动机的电枢阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作时间为t，下列说法中正确的是( C ). A．电动机消耗的电能为UI B．电动机消耗的电能为I2Rt C．电动机线圈产生的热量为I2Rt D．电动机线圈产生的热量为U2t/R 15.把家用电炉的电热丝剪去一小段后，继续使用，则在同样的时间内（C ） A.由Q=I2Rt可知，电炉的发热量减少 B.由Q=UIt可知，电炉的发热量不变
C.由Q=tRU2可知，电炉的发热量增加 D.无法确定 16．如图2-22所示，电阻R1=20Ω，电动机的绕组R2=10Ω.当电键S断开时，电流表的示数是0.5A，当电键S闭合后，电动机转动起来，电路两端的电压不变，电流表的示数I和电路消耗的电功率应是( D ). A．I=1.5A B． I＞1.5A C．P=15W D．P＜15W 17.如图17所示电路中，各灯额定电压和额定功率分别是:A灯“10V，10W"，B灯"60V，60W”，c灯"40V，40W"，D灯"30V，30W".在a、b两端加上电压后，四个灯都能发光.比较各灯消耗功率的大小，正确的是( B ). A．PB＞PD＞PA＞PC B．PB＞PA＞PD＞PC C．PB＞PD＞PC＞PA D．PA＞PC＞PD＞PB 18.两只额定电压均为110V的灯泡A和B，额定功率分别为100W和40W，为了使它们接到220V电源上能正常发光，同时电路消耗的电功率最小，如图18所示电路中最合理的是图( C ). 19如图19所示的电路中，UAB=1V，R1=R2=R3=10Ω，那么，电压表的示数为____1__V，电流表的示数为____0.1____A. 20．如图2-18所示，两个定值电阻R1、R2串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，电压表的示数为8V.如果他把电压表改接在R2两端，则电压表的示数将( A ). (A)小于4V (B)等于4V (C)大于4V小于8V (D)等于或大于8V 21、有一未知电阻Rx，为较准确地测出其阻值，先后用图
图16 图17
图20 & 鑫达捷致力于精品文档 精心制作仅供参考 &
鑫达捷 10-8(a)(b)两种电路进行测试，利用(a)测得数据为“2.7V 5.0mA”，利用(b)测得数据为 “2.8V 4.0mA”，那么，该电阻测得值较准确的数值及它比真实值偏大或偏小的情况是 ( D ) A．560 Ω，偏大 B．560Ω，偏小 C．700Ω，偏小 D．700Ω，偏大 22、用伏安法测电阻可以采用电流表内接法或电流表外接法，下列说法正确的是D A.待测电阻阻值大时用外接法 B.待测电阻阻值小时用内接法 C.用外接法测得的阻值比真实值偏大 D.用外接法测得的阻值比真实值偏小23、电流表A1和A2由完全相同的小量程电流表改装而成，A1的量程为5A，A2的量程为15V，为了测量15A—20A的电流强度，把A1和A2并联起来串入电路使用，在这种情况下B A、两只电流表的读数相等 B、两只电流表指针偏转角度相等 C、两只电流表的读数不等，指针偏转角度也不等 D、A1、A2的指针偏转角度与它们的内阻成反比 某一个伏特计有电流表G与电阻R串联而成，如图所示，若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进D A、在R上串联一比R小得多的电阻 B、在R上串联一比R大得多的电阻 C、在R上并联一比R小得多的电阻 D、在R上并联一比R大得多的电阻 25用伏安法测未知电阻Rx时，若不知道Rx的大概值，为了选择正确的电路接法以减小误差，可将电路如图所示连接，只空出电压表的一个接头S，然后将S分别与a，b接触一下，观察电压表和电流表示数变化情况，那么有BC A.若电流表示数有显著变化，S应接a B.若电流表示数有显著变化，S应接b C.若电压表示数有显著变化，S应接a D.若电压表示数有显著变化，S应接b 26、校准过程中发现待测表（即改装表）的读数比标准电流表的读数稍小，若灵敏电流计G的满偏电流值是准确的，则出现误差的原因可能是D A、Rg的测量值比真实值偏大 B、Rg的测量值比真实值偏小 C、所并联的R并比用公式R并=Rg/（n-1）算出的偏大 D、所并联的R并比用公式R并=Rg/（n-1）算出的偏小 27．在阴雨天气，由于阳光不足，热水器中的水温达不到所需要的温度，若在热水器内设计安装利用电阻丝辅助加热装置，如图8-5所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位( B ) A．“O”档 B．“1”档 C．“2”档 D．“3”档 28、一只电熨斗，内部电路如下左图所示，其中M是调温旋钮的内部接线端子。旋钮上分别标有“高”、“中”、“低”、“关”四档。每档对应下右图中的一种接线端子的接线方法。下列判断正确的是 B
A.②为“高”档 B.③为“中”档 C.①为“低”档 D.④为“关”档 29、来自质子源的质子（初速度为零），经一加速电压为800kV
M 220V
① ② ③ ④
A C
D B R
R2
R3
R4
图30
U & 鑫达捷致力于精品文档 精心制作仅供参考 & 鑫达捷 的直线加速器加速，形成电流强度为1mA的细柱形质子流。已知质子电荷e=1.60×10-19C。这束质子流每秒打到靶上的质子数为_________。假定分布在质子源到靶之间的加速电场是均匀的，在质子束中与质子源相距L和4L的两处，各取一段极短的相等长度的质子流，其中的质子数分别为n1和n2，则n1∶n2=__2:1_____。 30．如图30所示，已知四个电阻阻值完全相同均为R，电压U已知，求干路中的总电流。 3U/R 31．微型吸尘器的直流电动机的电阻一定，当加在电机上的电压为0.3V时，电机不转，但流过电机的电流为0.3A；当所加电压为2V时，电机正常工作，工作电流为0.8A，求此时电动机输出的有用功率是多少 0.96W 32．如图32所示，已知电源电动势为20V，内阻不计，当接入固定电阻R=5Ω时，电路中标有“3V 4.5W”的灯泡L和内阻r′=0.5Ω的小型直流电动机恰能正常工作，求： （1）电路中的电流强度？ 1.5A （2）电动机的额定工作电压？9.5V （3）电源的总功率？ 30W 33、为了减小大气污染，我国已经研制成功一批电动自行车投入市场。某一品牌的电动自行车的说明书上有如下数据：额定功率180W（指输出的机械功率），蓄电池电压36V，车重40kg，水平路面匀速行驶最大速度为18km/h，一次充满电需2小时，充满电后可供在水平路面上按最大速度行驶50km。电动机的发热损耗很小，可忽略不计，电动机的机械效率为95%。在以下计算时，取骑车人的质量为60kg，在水平路面上行驶。
⑴该款电动自行车在以最大速度匀速行驶时提供的牵引力F。32.4N ⑵若骑车人从静止开始，在水平路面上完全靠电动机启动，保持牵引力为80N，那么开始后4s末的即时速度为多大？在不超过额定功率的前提下，这种匀加速运动能保持多久？
1.832, 4.667 ⑶该蓄电池的最大充电容量是多少库仑？50000C ⑷用220V交流电源充电时的电流是多大？500/72
