立式车床五角刀架是用于装夹五角形切削刀具的装置。
其工作原理如下：
1. 初始状态下，五角刀架处于关闭状态，刀具未装夹。
刀架主体由两个对称的半圆环组成。
2. 当需要装夹五角切削刀具时，操作人员将刀具插入五角刀架的开口中，确保切削刀具与刀座的凹槽相吻合。
3. 操作人员旋转刀钢（用于固定刀具的螺栓），使得刀座内置的夹紧装置紧固住切削刀具。
夹紧装置通常是通过螺栓、螺母或气动装置等来实现的。
4. 五角刀架的半圆环可进行旋转调整。
操作人员根据加工需求，将刀架旋转到合适的位置，使刀具达到所需的加工角度。
5. 加工完成后，操作人员将刀架旋转到原始状态。
松开夹紧装置，取出切削刀具。
总而言之，立式车床五角刀架通过夹紧切削刀具并通过旋转刀架调整刀具的加工角度，实现对五角切削刀具的装夹和使用。
装夹与找正
数控加工操作基础篇（一）装夹与找正目的：1.掌握夹具的分类、组成和作用，了解各典型夹具的结构和功能。
2.掌握六点定位原理与常见定位方式与元件，了解基准的概念及基准的使用。
3.一：装夹的定义装夹是工件在开始加工前，首先必须使工件在机床上或夹具中占有某一正确位置，这个过程称为定位。
为了使定好位的工件不至于在切削力的作用下发生位移，使其在加工过程中始终保持正确的位置，还需将工件压紧夹牢，这个过程称为夹紧。
定位和夹紧的整个过程合起来称为装夹。
二：基准1.基准的概念及其分类基准是零件上用以确定其它点、线、面位置所依据的那些点、线、面。
基准根据功用不同，它可以分为设计基准和工艺基准两大类。
（1）设计基准设计基准是在零件图上所采用的基准，它是标注设计尺寸的起点，如图3-12中的A面是B 面和C面长度尺寸的设计基准；D面为E面和F面长度尺寸的设计基准，又是两孔水平方向的设计基准。
图3-12 设计基准（2）工艺基准工艺基准是在工艺过程中所使用的基准。
工艺过程是一个复杂的过程，按用途不同工艺基准又可分为工序基准、定位基准、测量基准和装配基准。
①工序基准在工序图上，用来标定本工序被加工面尺寸和位置所采用的基准，称为工序基准。
所标定的被加工表面位置的尺寸，称为工序尺寸。
如图3-13所示，通孔为加工表面，要求其中心线与A面垂直，并与B面及C面保持距离L1、L2，因此表面A、表面B和表面C均为本工序的工序基准。
②定位基准定位时据以确定工件在夹具中位置的点、线、面称为定位基准。
这些作为定位基准的点、线、面既可以是工件与定位元件实际接触的3-14所示，零件的内孔套在心轴上加工￠40h6外圆时，内孔轴线即为定位基准。
③测量基准测量已加工表面尺寸及位置的基准，称为测量基准。
图3-14所示的零件，当以内孔为基准（套在检验心轴上）去检验Φ40h6外圆的径向圆跳动和端面B的端面圆跳动时，内孔轴线即测量基准。
④装配基准装配时用以确定零件在机器中位置的基准。
工件的装夹和夹具
B
Omax
O Omin
D
+TD 0
A
d
0 -Td
轴最细，孔最大
3） 当定位孔与心轴(或定位销)任意边接触时（心轴垂直放置）时。
ΔH3
=2 (Rmax-r1min)+rmax-rmin；
= Dmax-d1min+Td/2=TD+Td1+Δmin+Td/2
轴最细，内孔最 大，外圆最大
正确位置
b
轴最细，孔最大 ，外圆最小
1）、在长方体工件上铣通槽
2）、在长方体工件上铣不通槽
Z O
X Y
应 该限制 五个 自由度： Y; Z; X; Y; Z;
不完全定位
应该 限制六个自由度 ： X ;Y;Z; X ;Y;Z;
完全定位
3）、在球面上铣平面
4）、在车床上车外圆
Z O
X Y
应该限制一个自由度： Z
不完全定位
应该 限制四个自由度： Y ; Z ;Y ; Z ;
b)
Y;Z
Y;Z
c)
顶尖限制:
X Y、Z 方向转动自由度
4）连杆加工
Z X
Z X
X Y b） Z
X
X Y
Z X
b1）
X Y
X Y
b2） 图2-23b 过定位示例分析
b3）
5）圆柱件钻孔
Z
X
X Y c） X
X
Z X
X
Y
Z
c’）
Y c1）
图2-23c 过定位示例分析
六、 定位误差
1. 定位误差的概念
工序尺寸方向与接触点和销子中心连线方向相同，则其定
第五节 刀库装刀规范
第三章—工件加工准备
第五节刀库装夹规范
1.根据程序单配备的刀具，装刀库前，必须查看操作面板的主轴刀号，与备用刀具刀号，以免装入重复刀号，出现撞刀现象。
2.装刀库前，应用抹布擦拭刀柄与主轴的配合部分，确保刀柄干净，并擦拭刀库定位面，保证无杂物。
3.刀柄与刀库配合分正反两定位面，配刀工必须分清，V55与其它机床的定位装夹面相反，HSK刀柄有刀库定位槽。
BT40、BT50刀柄两面定位槽相同。
4.刀库装刀，要与操作工配合，确认机床不执行换刀指令时方可执行。
5.双手平拿刀柄，对准刀库位置，用力平稳推进，完成后，用手抓刀柄，并向顺时针、逆时针方向旋转，最后确认刀柄装入定位面内。
6.整个过程完成后，应关闭刀库门，按下刀库复位键（或刀库OFF键）。

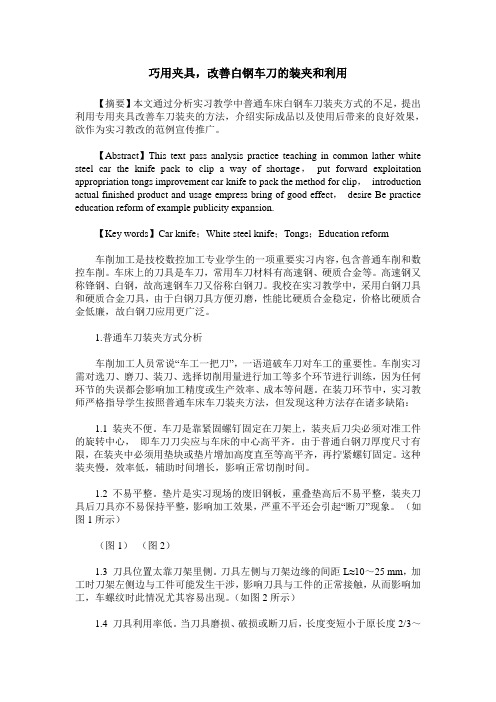

巧用夹具,改善白钢车刀的装夹和利用
巧用夹具，改善白钢车刀的装夹和利用【摘要】本文通过分析实习教学中普通车床白钢车刀装夹方式的不足，提出利用专用夹具改善车刀装夹的方法，介绍实际成品以及使用后带来的良好效果，欲作为实习教改的范例宣传推广。
【Abstract】This text pass analysis practice teaching in common lather white steel car the knife pack to clip a way of shortage，put forward exploitation appropriation tongs improvement car knife to pack the method for clip，introduction actual finished product and usage empress bring of good effect，desire Be practice education reform of example publicity expansion.【Key words】Car knife；White steel knife；Tongs；Education reform车削加工是技校数控加工专业学生的一项重要实习内容，包含普通车削和数控车削。
车床上的刀具是车刀，常用车刀材料有高速钢、硬质合金等。
高速钢又称锋钢、白钢，故高速钢车刀又俗称白钢刀。
我校在实习教学中，采用白钢刀具和硬质合金刀具，由于白钢刀具方便刃磨，性能比硬质合金稳定，价格比硬质合金低廉，故白钢刀应用更广泛。
1.普通车刀装夹方式分析车削加工人员常说“车工一把刀”，一语道破车刀对车工的重要性。
车削实习需对选刀、磨刀、装刀、选择切削用量进行加工等多个环节进行训练，因为任何环节的失误都会影响加工精度或生产效率、成本等问题。
在装刀环节中，实习教师严格指导学生按照普通车床车刀装夹方法，但发现这种方法存在诸多缺陷：1.1 装夹不便。

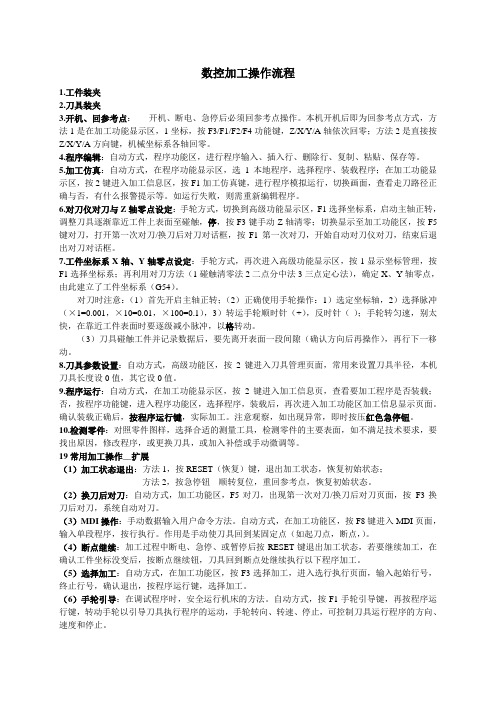

NK300CX数控加工操作流程
