介质损耗怎样计算_介质损耗计算公式
电介质的损耗
第二节电介质的损耗作用下的能量损耗，由电能转变为其它形式的能，如热能、光能等，统称为介质损耗。
它是导致电介质发生热击穿的根源。
电介质在单位时间内消耗的能量称为电介质损耗功率，简称电介质损耗。
1 损耗的形式①电导损耗：在电场作用下，介质中会有泄漏电流流过，引起电导损耗。
气体的电导损耗很小，而液体、固体中的电导损耗则与它们的结构有关。
非极性的液体电介质、无机晶体和非极性有机电介质的介质损耗主要是电导损耗。
而在极性电介质及结构不紧密的离子固体电介质中，则主要由极化损耗和电导损耗组成。
它们的介质损耗较大，并在一定温度和频率上出现峰值。
电导损耗，实质是相当于交流、直流电流流过电阻做功，故在这两种条件下都有电导损耗。
绝缘好时，液、固电介质在工作电压下的电导损耗是很小的，与电导一样，是随温度的增加而急剧增加的。
②极化损耗：只有缓慢极化过程才会引起能量损耗，如偶极子的极化损耗。
它与温度有关，也与电场的频率有关。
极化损耗与温度、电场频率有关。
在某种温度或某种频率下，损耗都有最大值。
用tg δ来表征电介质在交流电场下的损耗特征。
`③游离损耗：气体间隙中的电晕损耗和液、固绝缘体中局部放电引起的功率损耗称为游离损耗。
电晕是在空气间隙中或固体绝缘体表面气体的局部放电现象。
但这种放电现象不同于液、固体介质内部发生的局部放电。
即局部放电是指液、固体绝缘间隙中，导体间的绝缘材料局部形成“桥路”的一种电气放电，这种局部放电可能与导体接触或不接触。
这种损耗称为电晕损耗。
2 介质损耗的表示方法在理想电容器中，电压与电流强度成90o ，在真实电介质中，由于GU 分量，而不是90o 。
此时，合成电流为：；故定义：——为复电导率——复介电常数损耗角的定义：只要电导( 或损耗) 不完全由自由电荷产生，那么电导率σ本身就是一个依赖于频率的复量，故实部ε * 不是精确地等于ε，虚部也不是精确地等于。
复介电常数最普通的表示方式是：ε ' 、ε '' 都是领带依赖于频率的量，所以：3 介质损耗和频率、温度、湿度的关系1) 频率的影响（1 ）当外加电场频率很低，即ω→0 时，介质的各种极化都能跟上外加电场的变化，此时不存在极化损耗，介电常数达最大值。
介质损耗详解
1、介质损耗之袁州冬雪创作什么是介质损耗：绝缘资料在电场作用下，由于介质电导和介质极化的滞后效应，在其外部引起的能量损耗.也叫介质损失，简称介损.2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ). 简称介损角.3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切.介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值.因此现在的数字化仪器从实质上讲，是通过丈量δ或者Φ得到介损因数.丈量介损对断定电气设备的绝缘状况是一种传统的、十分有效的方法.绝缘才能的下降直接反映为介损增大.进一步便可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化蜕变等等.丈量介损的同时，也能得到试品的电容量.如果多个电容屏中的一个或几个发生短路、断路，电容量就有分明的变更，因此电容量也是一个重要参数.4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重.功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ).一般cosΦ<tgδ，在损耗很小时这两个数值非常接近.(1) 容量与误差:实际电容量和标称电容量允许的最大偏差范围.一般使用的容量误差有:J级±5%,K级±10%,M级±20%.紧密电容器的允许误差较小,而电解电容器的误差较大,它们采取分歧的误差等级.常常使用的电容器其精度等级和电阻器的暗示方法相同.用字母暗示:D级—±0.5%;F级—±1%;G级—±2%;J级—±5%;K级—±10%;M级—±20%.(2) 额定工作电压:电容器在电路中可以长期稳定、靠得住工作,所承受的最大直流电压,又称耐压.对于布局、介质、容量相同的器件,耐压越高,体积越大.(3) 温度系数:在一定温度范围内,温度每变更1℃,电容量的相对变更值.温度系数越小越好.(4) 绝缘电阻:用来标明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的作用下,电容器在单位时间内发热而消耗的能量.这些损耗主要来自介质损耗和金属损耗.通常常使用损耗角正切值来暗示.(6) 频率特性:电容器的电参数随电场频率而变更的性质.在高频条件下工作的电容器,由于介电常数在高频时比低频时小,电容量也相应减小.损耗也随频率的升高而增加.别的,在高频工作时,电容器的分布参数,如极片电阻、引线和极片间的电阻、极片的自身电感、引线电感等,都会影响电容器的性能.所有这些,使得电容器的使用频率受到限制.分歧品种的电容器,最高使用频率分歧.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.分歧材质电容器,最高使用频率分歧.COG(NPO)材质特性温度频率稳定性最好,X7R次之,Y5V(Z5U)最差.贴片电容的材质规格贴片电容今朝使用NPO、X7R、Z5U、Y5V等分歧的材质规格,分歧的规格有分歧的用途.下面我们仅就常常使用的NPO、X7R、Z5U和Y5V来先容一下它们的性能和应用以及推销中应注意的订货事项以引起大家的注意.分歧的公司对于上述分歧性能的电容器可以有分歧的定名方法,这里我们引用的是敝司三巨电子公司的定名方法,其他公司的产品请参照该公司的产品手册.NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质分歧.在相同的体积下由于填充介质分歧所组成的电容器的容量就分歧,随之带来的电容器的介质损耗、容量稳定性等也就分歧.所以在使用电容器时应根据电容器在电路中作用分歧来选用分歧的电容器.一 NPO电容器NPO是一种最常常使用的具有温度抵偿特性的单片陶瓷电容器.它的填充介质是由铷、钐和一些其它稀有氧化物组成的.℃到+125℃时容质变更为0±30ppm/℃,电容量随频率的变更小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来讲是可以忽略不计的.其典型的容量相对使用寿命的变更小于±0.1%.NPO电容器随封装形式分歧其电容量和介质损耗随频率变更的特性也分歧,大封装尺寸的要比小封装尺寸的频率特性好.NPO电容器适合用于振荡器、谐振器的槽路电容,以及高频电路中的耦合电容.二 X7R电容器℃到+125℃时其容质变更为15%,需要注意的是此时电容器容质变更是非线性的.X7R电容器的容量在分歧的电压和频率条件下是分歧的,它也随时间的变更而变更,大约每10年变更1%ΔC,表示为10年变更了约5%.X7R电容器主要应用于要求不高的工业应用,而且当电压变更时其容质变更是可以承受的条件下.它的主要特点是在相同的体积下电容量可以做的比较大.三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里首先需要思索的是使用温度范围,对于Z5U电容器主要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来讲在相同的体积下Z5U电容器有最大的电容量.但它的电容量受环境和工作条件影响较大,它的老化率最大可达每10年下降5%.虽然它的容量不稳定,由于它具有小体积、等效串联电感(ESL)和等效串联电阻(ESR)低、杰出的频率响应,使其具有广泛的应用范围.尤其是在退耦电路的应用中.Z5U电容器的其他技术指标如下:工作温度范围 +10℃ --- +85℃温度特性 +22% ---- -56%介质损耗最大 4%四 Y5V电容器Y5V电容器是一种有一定温度限制的通用电容器,在-30℃到85℃范围内其容质变更可达+22%到-82%.Y5V的高介电常数允许在较小的物理尺寸下制造出高达4.7μF电容器.Y5V电容器的其他技术指标如下:工作温度范围 -30℃ --- +85℃温度特性 +22% ---- -82%介质损耗最大 5%For personal use only in study and research; not for commercial use。
电缆介质损耗
电缆介质损耗电缆介质损耗是指电缆传输信号时由于电缆介质的导电特性引起的信号能量消耗的现象。
电缆介质损耗是电缆传输性能的重要指标之一，对于保证信号传输的质量和可靠性至关重要。
本文将从介质损耗的概念、影响因素、计算方法以及降低电缆介质损耗的方法等方面进行阐述，希望可以给读者提供一定的参考和了解。
首先，介质损耗是指电缆材料中电流经过时产生的能量损耗。
通常情况下，电缆的介质材料是非导体或者是一个导体，导体内不发生能量损耗。
然而，在电缆中引入的导电材料或者导电方式会引起能量损耗。
这是因为电缆介质材料具有一定的电阻，当通过电缆的电流经过介质材料时，会产生热能损失。
这种能量损耗会导致信号衰减、传输速度下降以及信号质量下降等问题。
其次，影响电缆介质损耗的因素主要包括电缆的材料、频率、长度和温度等。
电缆材料的导电特性是影响介质损耗的主要因素之一。
一般来说，电缆的导电材料越好，电缆的介质损耗就越小。
频率也是影响介质损耗的重要因素。
随着频率的增加，电缆的介质损耗也会增加。
此外，电缆的长度越长，电缆的介质损耗就会越大。
最后，温度也会影响电缆的介质损耗。
在高温环境下，电缆的导电材料的电阻会增加，从而增加介质损耗。
计算电缆介质损耗可以使用不同的方法。
如果已知电缆的电阻和长度，可以通过计算电缆的电阻损耗来估计电缆的介质损耗。
另一种方式是通过测量电缆的传输损耗和频率来计算介质损耗。
常用的计算方法是使用电缆的衰减常数来估计电缆的介质损耗。
衰减常数是电缆传输损耗的一种参数，可以通过测量电缆传输损耗和频率来计算。
为了降低电缆的介质损耗，可以采取一些措施。
首先，选择合适的导电材料可以降低电缆的电阻，从而减小介质损耗。
其次，减小电缆的长度可以降低电缆的介质损耗。
另外，降低电缆的工作温度也可以减小电缆的介质损耗。
此外，还可以采取屏蔽措施来减少电缆的干扰和串扰，从而降低介质损耗。
总之，电缆介质损耗是电缆传输性能的重要指标之一。
了解介质损耗的概念、影响因素、计算方法以及降低介质损耗的方法对于保证信号传输的质量和可靠性具有重要意义。
介质损耗详解
1.介质损耗什么是介质损耗：绝缘材料在电场感化下,因为介质电导和介质极化的滞后效应,在其内部引起的能量损耗.也叫介质损掉,简称介损.2.介质损耗角δ在交变电场感化下,电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ). 简称介损角.3.介质损耗正切值tgδ又称介质损耗因数,是指介质损耗角正切值,简称介损角正切.介质损耗因数的界说如下:假如取得试品的电流相量和电压相量,则可以得到如下相量图：总电流可以分化为电容电流Ic和电阻电流IR合成,是以：这恰是损掉角δ=(90°-Φ)的正切值.是以如今的数字化仪器从本质上讲,是经由过程测量δ或者Φ得到介损因数.测量介损对断定电气装备的绝缘状态是一种传统的.十分有用的办法.绝缘才能的降低直接反应为介损增大.进一步就可以剖析绝缘降低的原因,如：绝缘受潮.绝缘油受污染.老化演变等等.测量介损的同时,也能得到试品的电容量.假如多个电容屏中的一个或几个产生短路.断路,电容量就有显著的变更,是以电容量也是一个重要参数.4.功率因数cosΦ功率因数是功率因数角Φ的余弦值,意义为被测试品的总视在功率S中有功功率P所占的比重.功率因数的界说如下:有的介损测试仪习惯显示功率因数(PF:cosΦ),而不是介质损耗因数(DF:tgδ).一般cosΦ<tgδ,在损耗很小时这两个数值异常接近.(1) 容量与误差:现实电容量和标称电容量许可的最大误差规模.一般运用的容量误差有:J级±5%,K级±10%,M级±20%.周详电容器的许可误差较小,而电解电容器的误差较大,它们采取不合的误差等级.经常运用的电容器其精度等级和电阻器的暗示办法雷同.用字母暗示:D级—±0.5%;F级—±1%;G级—±2%;J级—±5%;K 级—±10%;M级—±20%.(2) 额定工作电压:电容器在电路中可以或许长期稳固.靠得住工作,所推却的最大直流电压,又称耐压.对于构造.介质.容量雷同的器件,耐压越高,体积越大.(3) 温度系数:在必定温度规模内,温度每变更1℃,电容量的相对变更值.温度系数越小越好.(4) 绝缘电阻:用来标明漏电大小的.一般小容量的电容,绝缘电阻很大,在几百兆欧姆或几千兆欧姆.电解电容的绝缘电阻一般较小.相对而言,绝缘电阻越大越好,漏电也小.(5) 损耗:在电场的感化下,电容器在单位时光内发烧而消费的能量.这些损耗重要来自介质损耗和金属损耗.通经常运用损耗角正切值来暗示.(6) 频率特征:电容器的电参数随电场频率而变更的性质.在高频前提下工作的电容器,因为介电常数在高频时比低频时小,电容量也响应减小.损耗也随频率的升高而增长.别的,在高频工作时,电容器的散布参数,如极片电阻.引线和极片间的电阻.极片的自身电感.引线电感等,都邑影响电容器的机能.所有这些,使得电容器的运用频率受到限制.不合品种的电容器,最高运用频率不合.小型云母电容器在250MHZ以内;圆片型瓷介电容器为300MHZ;圆管型瓷介电容器为200MHZ;圆盘型瓷介可达3000MHZ;小型纸介电容器为80MHZ;中型纸介电容器只有8MHZ.不合材质电容器,最高运用频率不合.COG(NPO)材质特征温度频率稳固性最好,X7R次之,Y5V(Z5U)最差.贴片电容的材质规格贴片电容今朝运用NPO.X7R.Z5U.Y5V等不合的材质规格,不合的规格有不合的用处.下面我们仅就经常运用的NPO.X7R.Z5U和Y5V来介绍一下它们的机能和运用以及倾销中应留意的订货事项以引起大家的留意.不合的公司对于上述不合机能的电容器可能有不合的定名办法,这里我们引用的是敝司三巨电子公司的定名办法,其他公司的产品请参照该公司的产品手册.NPO.X7R.Z5U和Y5V的重要差别是它们的填充介质不合.在雷同的体积下因为填充介质不合所构成的电容器的容量就不合,随之带来的电容器的介质损耗.容量稳固性等也就不合.所以在运用电容器时应依据电容器在电路中感化不合来选用不合的电容器.一 NPO电容器NPO是一种最经常运用的具有温度抵偿特征的单片陶瓷电容器.它的填充介质是由铷.钐和一些其它罕见氧化物构成的.℃到+125℃时容量变更为0±30ppm/℃,电容量随频率的变更小于±0.3ΔC.NPO电容的漂移或滞后小于±0.05%,相对大于±2%的薄膜电容来说是可以疏忽不计的.其典范的容量相对运用寿命的变更小于±0.1%.NPO电容器随封装情势不合其电容量和介质损耗随频率变更的特征也不合,大封装尺寸的要比小封装尺寸的频率特征好.NPO电容器合适用于振荡器.谐振器的槽路电容,以及高频电路中的耦合电容.二 X7R电容器℃到+125℃时其容量变更为15%,须要留意的是此时电容器容量变更长短线性的.X7R电容器的容量在不合的电压和频率前提下是不合的,它也随时光的变更而变更,大约每10年变更1%ΔC,表示为10年变更了约5%.X7R电容器重要运用于请求不高的工业运用,并且当电压变更时其容量变更是可以接收的前提下.它的重要特色是在雷同的体积下电容量可以做的比较大.三 Z5U电容器Z5U电容器称为”通用”陶瓷单片电容器.这里起首须要斟酌的是运用温度规模,对于Z5U电容器重要的是它的小尺寸和低成本.对于上述三种陶瓷单片电容起来说在雷同的体积下Z5U电容器有最大的电容量.但它的电容量受情况和工作前提影响较大,它的老化率最大可达每10年降低5%.尽管它的容量不稳固,因为它具有小体积.等效串联电感(ESL)和等效串联电阻(ESR)低.优越的频率响应,使其具有普遍的运用规模.尤其是在退耦电路的运用中.Z5U电容器的其他技巧指标如下:工作温度规模 +10℃ --- +85℃温度特征 +22% ---- -56%介质损耗最大 4%四 Y5V电容器Y5V电容器是一种有必定温度限制的通用电容器,在-30℃到85℃规模内其容量变更可达+22%到-82%.Y5V的高介电常数许可在较小的物理尺寸下制作出高达4.7μF电容器.Y5V电容器的其他技巧指标如下:工作温度规模 -30℃ --- +85℃温度特征 +22% ---- -82%介质损耗最大 5%For personal use only in study and research; not for commercial use。
第九章 第三节 介质损耗
第三节 介质损耗
主要内容
1、电介质的极化 2、电介质的导电 3、电介质的损耗 4、电介质的击穿
极化（polarization），指事物在 一定条件下发生两极分化，使其 性质相对于原来状态有所偏离的 现象。如分子极化(偶极矩增大)、 外电场作用下，电介质显示电性的现象。 光之极化(偏振)、电极极化等。 理想的绝缘介质内部没有自由电荷，实际 的电介质内部总是存在少量自由电荷，它 们是造成电介质漏电的原因。 一般情形下， 未经电场作用的电介质内部的正负束缚电 荷平均说来处处抵消，宏观上并不显示电 性。在外电场的作用下，束缚电荷的局部 移动导致宏观上显示出电性，在电介质的 表面和内部不均匀的地方出现电荷，这种 现象称为极化，出现的电荷称为极化电荷。 这些极化电荷改变原来的电场。
介质角 正切或 损耗因 数
P UI R UI ctg U C p tg
2
I R U / Rp 1 tg I C UC p C p R p
P U C p tg
2
1、对某一被试器，C一定，若U、ω为不变数，则介质损耗上tgδ决定。因 此， tgδ和介电常数、电导率一样，属材料本身的特性参数，它是衡量介 质本身在电场中将电场能转变为热能（损耗）的一个宏观物理参数。 2、高压或高频下，应选用tgδ小的材料，以防止过度发热导致热击穿。 3、只有计算意义，等值电路并不能确切地反映介质内部的物理过程。
三、影响电介质损耗的因素
1) 材质（极化） 2) 温度 3）频率 4）电压 5）湿度
介损与温度的关系决定于介质 的结构。中性或弱极性介质的 损耗主要来源于电导，故tgδ 随温度升高而增大。由于极性 介质具有电导和极化两种损耗， 在某一温度范围内，以极 化 损耗为主。

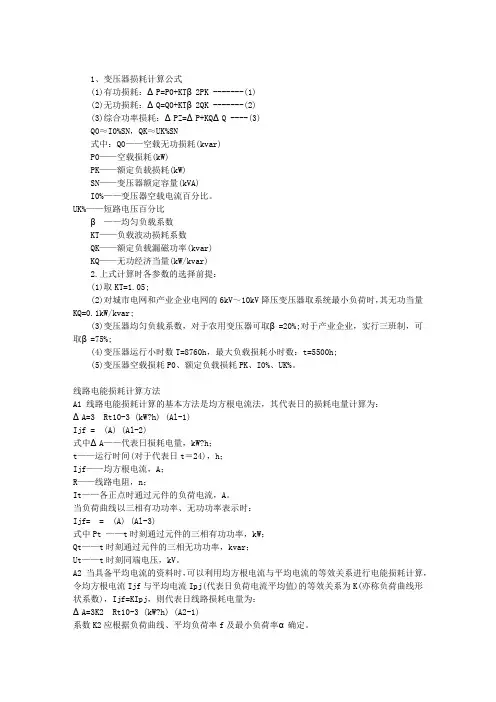

损耗公式
1、变压器损耗计算公式(1)有功损耗：ΔP=P0+KTβ2PK -------(1)(2)无功损耗：ΔQ=Q0+KTβ2QK -------(2)(3)综合功率损耗：ΔPZ=ΔP+KQΔQ ----(3)Q0≈I0%SN，QK≈UK%SN式中：Q0——空载无功损耗(kvar)P0——空载损耗(kW)PK——额定负载损耗(kW)SN——变压器额定容量(kVA)I0%——变压器空载电流百分比。
UK%——短路电压百分比β——均匀负载系数KT——负载波动损耗系数QK——额定负载漏磁功率(kvar)KQ——无功经济当量(kW/kvar)2.上式计算时各参数的选择前提：(1)取KT=1.05;(2)对城市电网和产业企业电网的6kV～10kV降压变压器取系统最小负荷时，其无功当量KQ=0.1kW/kvar;(3)变压器均匀负载系数，对于农用变压器可取β=20%;对于产业企业，实行三班制，可取β=75%;(4)变压器运行小时数T=8760h，最大负载损耗小时数：t=5500h;(5)变压器空载损耗P0、额定负载损耗PK、I0%、UK%。
线路电能损耗计算方法A1 线路电能损耗计算的基本方法是均方根电流法，其代表日的损耗电量计算为：ΔA=3 Rt10-3 (kW?h) (Al-1)Ijf = (A) (Al-2)式中ΔA——代表日损耗电量，kW?h；t——运行时间(对于代表日t＝24)，h；Ijf——均方根电流，A；R——线路电阻，n；It——各正点时通过元件的负荷电流，A。
当负荷曲线以三相有功功率、无功功率表示时：Ijf= = (A) (Al-3)式中Pt ——t时刻通过元件的三相有功功率，kW；Qt——t时刻通过元件的三相无功功率，kvar；Ut——t时刻同端电压，kV。
A2 当具备平均电流的资料时，可以利用均方根电流与平均电流的等效关系进行电能损耗计算，令均方根电流Ijf与平均电流Ipj(代表日负荷电流平均值)的等效关系为K(亦称负荷曲线形状系数)，Ijf=KIpj，则代表日线路损耗电量为：ΔA=3K2 Rt10-3 (kW?h) (A2-1)系数K2应根据负荷曲线、平均负荷率f及最小负荷率α确定。
关于介质损耗的一些基本概念
关于介质损耗的一些基本概念（泛华电子）1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P 所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
AI-6000利用变频抗干扰原理，采用傅立叶变化数字波形分析技术，对标准电流和试品电流进行计算，抑制干扰能力强，测量结果准确稳定。
关于介质损耗的一些基本概念
关于介质损耗的一些基本概念（泛华电子）1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角(功率因数角Φ)的余角(δ)。
简称介损角。
3、介质损耗正切值tgδ又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下:如果取得试品的电流相量和电压相量，则可以得到如下相量图：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=(90°-Φ)的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
4、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下:有的介损测试仪习惯显示功率因数(PF:cosΦ)，而不是介质损耗因数(DF:tgδ)。
一般cosΦ<tgδ，在损耗很小时这两个数值非常接近。
5、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
国内常见高压电容电桥有：6、高压介质损耗测量仪简称介损仪，是指采用电桥原理，应用数字测量技术，对介质损耗角正切值和电容量进行自动测量的一种新型仪器。
一般包含高压电桥、高压试验电源和高压标准电容器三部分。
AI-6000利用变频抗干扰原理，采用傅立叶变化数字波形分析技术，对标准电流和试品电流进行计算，抑制干扰能力强，测量结果准确稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
介质损耗怎样计算_介质损耗计算公式
介质损耗因数（dielectriclossfactor）指的是衡量介质损耗程度的参数。
介质损耗（dielectricloss）指的是绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
1、介质损耗什么是介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。
也叫介质损失，简称介损。
2、介质损耗角δ在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角（功率因数角Φ）的余角（δ）。
简称介损角。
介质损耗因数详细介绍1、介质损耗正切值tgδ
介质损耗因数图册又称介质损耗因数，是指介质损耗角正切值，简称介损角正切。
介质损耗因数的定义如下：
如果取得试品的电流相量和电压相量：总电流可以分解为电容电流Ic和电阻电流IR合成，因此：这正是损失角δ=（90°-Φ）的正切值。
因此现在的数字化仪器从本质上讲，是通过测量δ或者Φ得到介损因数。
测量介损对判断电气设备的绝缘状况是一种传统的、十分有效的方法。
绝缘能力的下降直接反映为介损增大。
进一步就可以分析绝缘下降的原因，如：绝缘受潮、绝缘油受污染、老化变质等等。
测量介损的同时，也能得到试品的电容量。
如果多个电容屏中的一个或几个发生短路、断路，电容量就有明显的变化，因此电容量也是一个重要参数。
2、功率因数cosΦ功率因数是功率因数角Φ的余弦值，意义为被测试品的总视在功率S中有功功率P所占的比重。
功率因数的定义如下：有的介损测试仪习惯显示功率因数（PF:cosΦ），而不是介质损耗因数（DF:tgδ）。
一般cosΦ《tgδ，在损耗很小时这两个数值非常接近。
3、高压电容电桥高压电容电桥的标准通道输入标准电容器的电流、试品通道输入试品电流。
通过比对电流相位差测量tgδ，通过出比电流幅值测量试品电容量。
因此用电桥测量介损还需要携带标准电容器、升压PT和调压器。
接线也十分烦琐。
