西门子S7-200 300系详细介绍之西门子S7-200/300 PLC寻址方式寻址方式是指令中用于说明操作数所在地址的方法。
正确地获得指令所需的操作数是寻址要求完成的工作，操作数是指令的操作或运算对象，操作数可以直接给出或间接给出。
可用作STEP7指令操作对象的操作数有常数、S7状态字中的状态位、S7的各种寄存器、数据块（DB)、功能块（FB和FC)、系统功能块（SFB和SFC)和S7各存储区中的单元。
S7的寻址方式可分为立即寻址、直接寻址、存储器间接寻址和寄存器间接寻址。
S7-200PLC的寻址方式有立即寻址、直接寻址、间接寻址。
1、立即寻址。
指令直接给出操作数，操作数紧跟着操作码，在取出指令的同时也就取出了操作数，这种方式称为立即寻址。
立即寻址的操作数是常数或常量，并且操作数直接在指令中。
2、直接寻址。
在直接寻址的指令中，直接给出操作数的存储单元地址，包括寄存器或存储器的区域、长度和位置。
例如，MB200表示以字节方式存取，MW200表示存取由MB200、MB201组成的字。
由于直接在指令中使用寄存器或寄存器的元件名称和地址编号，根据这个地址就可以立即找到该数据，必须注意的是操作数的地址应按规定的格式表示。
指令中，数据类型应与指令标识符相匹配。
3、间接寻址。
间接寻址方式是数据存放在存储器或寄存器中，在指令中只出现所需数据所在单元的内存地址的地址。
存储单元地址的地址又称为地址指针，这种间接寻址方式与计算机的间接寻址方式相同。
间接寻址在处理内存连续地址中的数据时非常方便，而且可以缩短程序所生成的代码的长度。
S7-200 CPU以变量存储器、局部存储器或累加器的内容值为地址进行间接寻址。
可间接寻址的存储器区域有I、Q、V、M、S、T (仅当前值）、C (仅当前值）。
不可以对独立的位（bit)值或模拟量进行间接寻址。
西门子S7-200/300 PLC系统配置的基本原则PLC系统配置具有不同的方案，系统设计也比较灵活，但总体上具有一定的参考原则…下面分别介绍PLC系统配置及系统设计的基本原则，系统配置基本原则PLC系统配置应遵循以下几个力面的原则1.完整性原则PLC系统配置应考虑以下几个方面：（1）CPU模块的配置CPU模块的配置是否合乎要求是PLC系统性能的关键，特别是CPU模块的工作速度及控制规模要合乎要求。
西门子PLC符号
SITRAIN Training for
Automation and Drives
(最多 24 个字符)
SIMATIC® S7
Siemens AG 2003. All rights reserved.
Date: File:
20.12.2010 Symbols.3

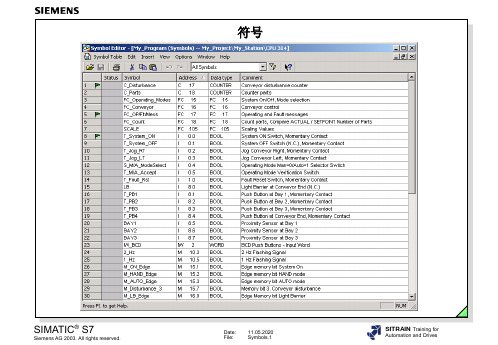

符号寻址 - 概述
