电致发光的器件结构与器件物理
电致发光及其研究进展
4)发光色度 由于人眼对不同颜色的感觉不同，所以不能测量颜色， 仅能判断颜色相等的程度。为了客观地描述和测量颜色， 1931年国际照明委员会(CI E)建立了标准色度系统，推荐 了标准照明物和标准观察者。通过测量物体颜色的三刺激 值(X，Y，Z)或色品坐标(x，y，z)来确定颜色。通常，用 色度计来测量颜色。 5)发光寿命 寿命定义为亮度降低到初始亮度的50％时所需的时间。 应用市场要求OLED在连续操作下的使用寿命达到10000
二、电致发光的发光机理
电致发光的发光机理是被加速的过热电子碰撞、激发 发光中心，使发光中心被激发到高能态而发光。
电致发光包括四个基本过程：
（1）载流子从绝缘层和发光层界面处的局域态穿过进 入发光层； （2）载流子在发光层的高电场中加速成为过热电子； （3）过热电子碰撞、激发发光中心； （4）载流子再次被束缚到定域态。
四、有机电致发光的优点及性能参数
1.有机电致发光的优点
有机电致发光比起发展较早的无机电致发光而言， 具有材料选择范围宽、可实现由蓝光区到红光区的全彩 色显示、驱动电压低、发光亮度和发光效率高、视野角 度宽、响应速度快、制作过程相对简单、成本低，并可 实现柔性显示等诸多优点。在制造上，由于采用有机材 料，可以通过有机合成方法获得，与无机材料相比较， 不仅不耗费自然资源，而且还可以通过合成，得到新的 更好性能的有机材料，使OLED的性能不断地向前发展。
一、电致发光的简介
1.发光
光辐射可以分为平衡辐射和非平衡辐射两大类，即 热辐射和发光。任何物体只要具有一定的温度，则该物 体必定具有与此温度下处于热平衡状态的热辐射。非平 衡辐射是指在某种外界作用的激发下，体系偏离原来的 平衡态，如果物体在向平衡态回复的过程中，其多余的 能量以光辐射方式发射，则称为发光。因此发光是一种 叠加在热辐射背景上的非平衡辐射，其持续时间要超过 光的振动周期。
有机高分子电致发光材料及器件
西北工业大学
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
PLED最新进展
有机电致发光器件的结构示意图 西北工业大学
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
西北工业大学
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
PLED最新进展
PLED材料的性能参数
发光光谱
发射光谱通常有两种,即光致发光光谱(PL)和电致 发光光谱(EL)。PL光谱是由光能激发的,而EL光谱 则需要电能的激发。通过比较器件的光谱和不同载 流子传输材料和发光材料的光谱,可以得出复合区 的位置以及实际发光物质等信息。一般说来,光谱 分散范围愈窄,其单色性愈好
PLED最新进展
西北工业大学
Angew. Chem. Int. Ed. 2014, 53, 1048 –1052
Northwestern Polytechnical University
PLED
ELM简介
ELD简介
PLED材料
PLED最新进展
西北工业大学
J. AM. CHEM. SOC. 9 VOL. 131, NO. 40, 2009
小分子类：
蒽化合物、芴类小 分子 、芳胺类材 料 、喹吖啶酮类 、 有机类硼类蓝光材 料
聚合物类：
聚对苯乙烯撑，聚 噻吩，聚苯胺、和
聚咔唑
西北工业大学
Northwestern Polytechnical University
电致发光材料
电致发光材料电致发光概述电致发光(Electroluminescence, EL)是指发光材料在电场作用下而发光的现象。
用有机发光材料制作的发光器件,一般统称作OLEDs(Organic Light-emitting Devices),用聚合物为发光层的器件,称作PLEDs(Polymeric Light-emitting Devices)。
有机电致发光器件多采用夹层式(三明治)结构,即将有机层夹在两侧的电极之间。
空穴和电子分别从阳极和阴极注入,并在有机层中传输,相遇之后形成激子,激子在电场的作用下迁移,将能量传递给发光分子,并激发电子从基态跃迁到激发态,激发态能量通过辐射失活产生光子,释放出光能。
ITO透明电极和低功函数的金属(Mg、Li、Ca、Ba、Ce等)常被分别用作阴极和阳极。
根据材料特性和器件要求,主要有单层器件、双层器件、三层器件、多层器件、带有掺杂层的器件、三像素垂直层叠式器件等器件结构。
早在1963年,美国纽约大学的Pope 等首次发现有机材料单晶蒽的电致发光现象,直到1987年,美国柯达(Eastern Kodak)公司邓青云等用苯胺-TPD做空穴传输层(HTL)、八羟基喹啉铝(Alq3)作为发光层(EML)成功研制出一种有机发光二极管,其工作电压小于10 V,亮度高达1000 cd/m2,这样的亮度足以用于实际应用。
1990年Friend课题组[3]采用聚对苯撑乙烯(Poly-phenylene vinylene, PPV)为发光材料制成聚合物发光器件(PLED),打开了PLED研究的新局面。
近十多年来,聚合物发光材料受到各国科学家的高度重视,研究工作非常活跃。
相继合成并研究了种类繁多的共轭高分子,涉及聚对苯撑乙炔(PPE)、聚乙炔(PA)、聚对苯撑(PPP)、聚噻吩(PT)、聚芴(PF)以及它们的衍生物等等。
PPV及其衍生物是目前电致发光研究中最为成熟、最具商业化前景的一类电致发光材料,通过结构修饰、复合/共混来控制分子结构以及调节光电性能是当前研究的主要方向。
光致发光和电致发光
光致发光和电致发光物体依赖外界光源进行照射，从而获得能量，产生激发导至发光的现象，它大致经过吸收、能量传递及光发射三个主要阶段，光的吸收及发射都发生于能级之间的跃迁，都经过激发态。
而能量传递则是由于激发态的运动。
紫外辐射、可见光及红外辐射均可引起光致发光。
如磷光与荧光。
产生激发态的分布按能量的高低可以分为三个区域。
低于禁带宽度的激发态主要是分立中心的激发态。
关于这些激发态能谱项及其性质的研究，涉及到杂质中心与点阵的相互作用，可利用晶体场理论进行分析。
随着这一相互作用的加强，吸收及发射谱带都由窄变宽，温度效应也由弱变强，特别是猝灭现象变强，使一部分激发能变为点阵振动。
在相互作用较强的情况下，激发态或基态都只能表示中心及点阵作为一个统一系统的状态。
通常用位形坐标曲线[1]表示。
电子跃迁一般都在曲线的极小值附近发生。
但是，近年关于过热发光的研究，证明发光也可以从比较高的振动能级起始，这在分时光谱中可得到直观的图像，反映出参与跃迁的声子结构。
接近禁带宽度的激发态是比较丰富的，包括自由激子、束缚激子及施主-受主对等。
当激发密度很高时,还可出现激子分子，而在间接带隙半导体内甚至观察到电子－空穴液滴。
激子又可以和能量相近的光子耦合在一起,形成电磁激子(e某citonicpolariton)。
束缚激子的发光是常见的现象，它在束缚能上的微小差异常被用来反映束缚中心的特征。
在有机分子晶体中，最低的电子激发态是三重激子态，而单态激子的能量几乎是三重态激子能量的两倍。
分子晶体中的分子由于近邻同类分子的存在,会出现两种效应：“红移”(约几百cm)及“达维多夫劈裂”。
这两种效应对单态的影响都大于对三重态的影响。
能量更高的激发态是导带中的电子，包括热载流子所处的状态。
后者是在能量较高的光学激发下。
载流子被激发到高出在导带（或价带）中热平衡态的情况，通常可用电子（或空穴）温度（不同于点阵温度）描述它们的分布。
实验证明，热载流子不需要和点阵充分交换能量直至达到和点阵处于热平衡的状态即可复合发光，尽管它的复合截面较后者小。

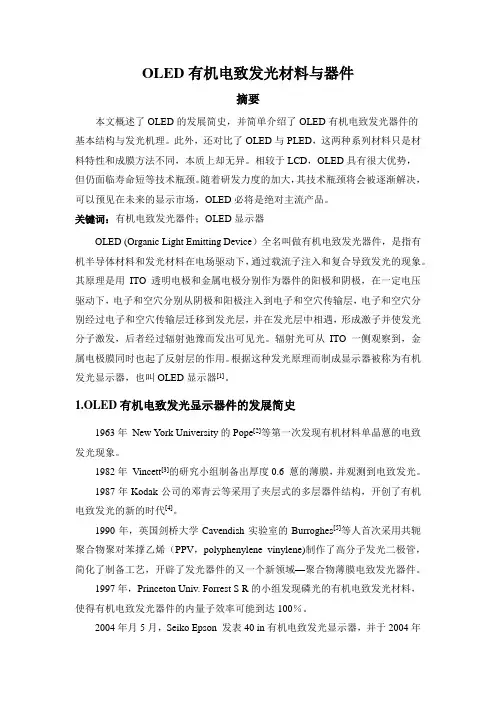

OLED有机电致发光材料与器件
OLED有机电致发光材料与器件摘要本文概述了OLED的发展简史，并简单介绍了OLED有机电致发光器件的基本结构与发光机理。
此外，还对比了OLED与PLED，这两种系列材料只是材料特性和成膜方法不同，本质上却无异。
相较于LCD，OLED具有很大优势，但仍面临寿命短等技术瓶颈。
随着研发力度的加大，其技术瓶颈将会被逐渐解决，可以预见在未来的显示市场，OLED必将是绝对主流产品。
关键词：有机电致发光器件；OLED显示器OLED (Organic Light Emitting Device）全名叫做有机电致发光器件，是指有机半导体材料和发光材料在电场驱动下，通过载流子注入和复合导致发光的现象。
其原理是用ITO透明电极和金属电极分别作为器件的阳极和阴极，在一定电压驱动下，电子和空穴分别从阴极和阳极注入到电子和空穴传输层，电子和空穴分别经过电子和空穴传输层迁移到发光层，并在发光层中相遇，形成激子并使发光分子激发，后者经过辐射弛豫而发出可见光。
辐射光可从ITO一侧观察到，金属电极膜同时也起了反射层的作用。
根据这种发光原理而制成显示器被称为有机发光显示器，也叫OLED显示器[1]。
1.OLED有机电致发光显示器件的发展简史1963年New York University的Pope[2]等第一次发现有机材料单晶蒽的电致发光现象。
1982年Vincett[3]的研究小组制备出厚度0.6 蒽的薄膜，并观测到电致发光。
1987年Kodak公司的邓青云等采用了夹层式的多层器件结构，开创了有机电致发光的新的时代[4]。
1990年，英国剑桥大学Cavendish实验室的Burroghes[5]等人首次采用共轭聚合物聚对苯撑乙烯（PPV，polyphenylene vinylene)制作了高分子发光二极管，简化了制备工艺，开辟了发光器件的又一个新领域—聚合物薄膜电致发光器件。
1997年，Princeton Univ. Forrest S R的小组发现磷光的有机电致发光材料，使得有机电致发光器件的内量子效率可能到达100％。
有机电致发光器件及其发光机理
是注入势垒高朗克常数 ． 实验结果较好地符合 ｌ（ ／ 和 ｎｊＦ ）
１ Ｆ的线性关系 ． ／ 这一理论后来 又进一步进行 了修
正．
２２ 载流子传输 ．
图 １ 电致发光器件的单层结构
通过从接触电极的电子和空穴发射过程而注入到有机半导体中的载流子或者暂时地俘获在俘获中心或者通过复合中心永久地消失因为不存在完美的完全没有缺陷的有机材料所以目前的有机材料都会有定域态这些定域态可能限制在模糊不圈清的分立能级内或分布在禁带能隙内形成所谓的图6有机电致发光的四个过程示意图俘获和复合中心
