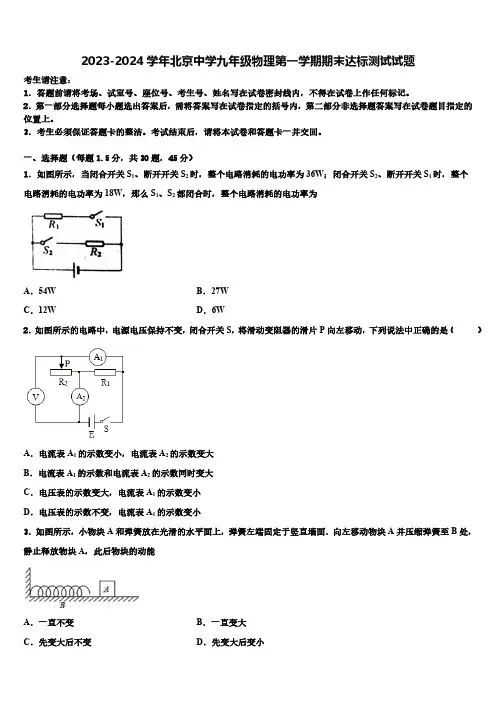

2023-2024学年北京中学九年级物理第一学期期末达标测试试题(含解析)
2023-2024学年北京中学九年级物理第一学期期末达标测试试题考生请注意：1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。
考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）1．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为A．54W B．27WC．12W D．6W2．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A．电流表A1的示数变小，电流表A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A1的示数变小3．如图所示，小物块A和弹簧放在光滑的水平面上，弹簧左端固定于竖直墙面．向左移动物块A并压缩弹簧至B处，静止释放物块A，此后物块的动能A．一直不变B．一直变大C．先变大后不变D．先变大后变小4．如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数变大，V2的示数变小B．A的示数变大，V1的示数变小，V2的示数变大C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数不变，V2的示数变小5．如图甲所示，验电器A带负电，B不带电,用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中( )A．电子移动方向由A到BB．电流方向由A到BC．有电流但方向无法确定D．始终无电流6．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线．此时，丁站在地面上用手去拉丙．则（）A．甲、乙都会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都会触电7．如图所示的电路中，开关S闭合后，两个灯泡都发光的是：A．B．C．D．8．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲，把它们串联在电路中，如图乙．闭合开关S，这时电路中的电流为0.2A，则电源电压和元件B的电功率分别是A．2V，0.4W B．2V，0.8W C．3V，0.4W D．3V，0.8W9．下列关于热学现象的说法，正确的是A．深秋的早晨，在地面上经常会出现白霜，这是液化现象B．0℃的水变成0℃的冰，温度不变，内能不变C．端午米粽飘香，能闻到米粽的香味是由于分子做无规则运动D．冬天搓手，手变暖和是利用热传递改变手的内能10．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中A．电压表V1的示数变大，电流表A的示数变大B．电压表V2的示数变大，电流表A的示数变小C．电压表V1的示数变大，电流表A的示数变小D．电压表V2的示数变大，电流表A的示数变大11．小雨晚上写作业时感觉冷，开电暖器取暖导致电路变化，以下说法正确的是A．电路中的总电流变大B．电路中的总电压变大C．电路中的总电阻变大D．电路中的总功率变小12．关于温度、热量和内能的说法中正确的是（）A．温度高的物体内能一定大B．物体内能减少，一定放出了热量C．物体吸收热的，内能增加，温度可能不变D．物体温度越高，含有的热量越多13．下列几种估测中，最符合实际情况的是A．人体的电阻约为10ΩB．教室内一盏日光灯的电功率约为40W C．对人体的安全电压不高于220VD．我国普通家庭每户每个月消耗电能约360J 14．如图所示的实验装置中，能反映发电机原理的是A．B．C．D．15．如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A．B．C．D．16．有金属外壳的家用电器必须接地，目的是（）A．防止短路B．节约电能C．防止触电D．稳固插头17．一只“220V 60W”的白炽灯甲和一只“220V 100W”的白炽灯乙串联后接入220V的电路中，则关于两灯实际亮度说法正确的是（）A．甲灯较亮B．乙灯较亮C．两灯亮度相同D．以上三种情况都有可能18．如图甲所示的电路中，电源电压不变，R1为定值电阻。
2021年九上科学同步练习2-电路的动态分析2
2021年九上科学同步练习2-电路的动态分析2电路的动态分析专训单选题：1、(2020岐山.九上期中) 小海设计了一种测定油箱内油量的模拟装置，如图所示，是定值电阻，R是滑动变阻器的电阻片，滑动变其中电源两端电压保持不变，R阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。
油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。
下列说法中正确的是（）A . 电流表示数变小时，表明油箱中的油量减少B . 电流表示数变小时，电阻R两端电压变大 C . 当油箱中的油量减少时，电流表示数变大 D . 当油箱中的0油量减少时，变阻器R连入电路的电阻变小2、(2016天津.九上期末) 如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A . 电流表示数变小B . 电压表示数变小C . 灯L变亮D . 滑动变阻器消耗的功率变大3、(2016.九上期末) 如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（）A . 电压表V1示数变大，V2示数变大，电流表A的示数变大 B . 电压表V1示数不变，V2示数变大，电流表A的示数变小 C . 电压表V1示数不变，V2示数变小，电流表A的示数变大 D . 电压表V1示数变小，V2示数变大，电流表A的示数变小4、(2021.九上期中) 在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器｡电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑｡图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R为定值电阻，压敏电阻Rx安装在踏板上，其电阻与所受压力的关系如图乙所示｡下列分析正确的是（）A . 电阻R与Rx并联 B . 圆圈处的电表为电压表 C . 运动员起跑时，用力踩踏板， R两端的电压变小 D . 运动员没有踩踏板时，电路消耗的总功率最小5、(2019武汉.九上期中) 如图所示电路中，电源电压保持不变，当闭合开关S后，移动滑片P下列说法中正确的是（）A . 滑片P向右移动时，电压表、电流表示数都变大B . 滑片P向左移动时，电压表示数变大，电流表示数变小C . 滑片P向左移动时，电压表、电流表示数都不变D . 滑片P向右移动时，电压表示数不变，电流表示数变大6、(2017仙游.九上期中) 图是一个环境温度监控电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小．若环境温度升高，闭合开关S．则（）A . 热敏电阻R的阻值变大B . 电压表的示数变大C . 通过电阻R的电流变小D . 电阻R两端电压变大7、(2016天津.九上期末) 如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A . 电源电压为15VB . 小灯泡正常发光时的电阻为3ΩC . 小灯泡的额定功率为3WD . 滑动变阻器的最大阻值为9Ω8、(2019来宾.九上期末) 在如图所示的电路中，当开关S闭合后，两灯均正常发的灯丝突然烧断后，下列说法中正确的是（）光。

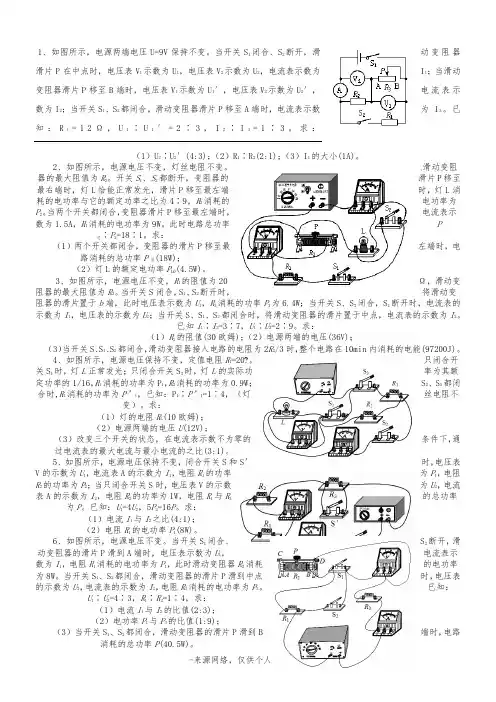

1、如图所示,电源两端电压U=9V保持不变。当开关S1闭合、
1、如图所示，电源两端电压U=9V 保持不变。
当开关S1闭合、S 2断开，滑动变阻器滑片P 在中点时，电压表V 1示数为U 1，电压表V 2示数为U 2，电流表示数为I 1；当滑动变阻器滑片P 移至B 端时，电压表V 1示数为U 1′，电压表V 2示数为U 2′，电流表示数为I 2；当开关S 1、S 2都闭合，滑动变阻器滑片P 移至A 端时，电流表示数为I 3。
已知：R 1=12Ω，U 1∶U 1′=2∶3，I 2∶I 3=1∶3。
求： （1）U 2∶U 2′(4:3)；（2）R 1∶R 2(2:1)；（3）I 1的大小(1A)。
2、如图所示，电源电压不变，灯丝电阻不变。
滑动变阻器的最大阻值为R 2。
开关S 1、S 2都断开，变阻器的滑片P 移至时，灯L 消电功率为P 2。
电流表示数为P（左端时，电3Ω，滑动变将滑动变示数为I 2。
（3(97200J)。
4只闭合开关S 1率为其额S 2、S 3都闭合时,R 1丝电阻不（条件下，通5时，电压表V为P 1，电阻R 2为U 2，电流表A 的总功率（1）电流I 1与I 2之比(4:1)；（2）电阻R 1的电功率P 1(8W)。
6、如图所示，电源电压不变。
当开关S 1闭合、S 2断开，滑动变阻器的滑片P 滑到A 端时，电压表示数为U 1，电流表示数为I 1，电阻R 1消耗的电功率为P 1，此时滑动变阻器R 2消耗的电功率为8W 。
当开关S 1、S 2都闭合，滑动变阻器的滑片P 滑到中点时，电压表的示数为U 2，电流表的示数为I 2，电阻R 3消耗的电功率为P 3。
已知：U 1∶U 2=4∶3，R 1∶R 2=1∶4，求：（1）电流I 1与I 2的比值(2:3)；（2）电功率P 1与P 3的比值(1:9)；（3）当开关S 1、S 2都闭合，滑动变阻器的滑片P 滑到B 端时，电路消耗的总功率P (40.5W)。
7、如图所示，电源电压不变。
小灯泡的阻值为12欧且不随温度变化。
由滑动变阻器引起的 动态电路
（2）、根据电路动态变化定量计 算电压电流电阻
例1、如图,滑动变阻器最大阻值为50Ω,定值电阻R1为 10 Ω,电源电压为12V不变,则当滑片移动时,电流表的 示数变化范围是___0_.2_A__~_1_.2,A电压表的示数变化范围 是___2_V_~_1_2_V__.
分析
P在A点，R2=0Ω ，电流
例2、如图,滑动变阻器最大阻值为50Ω,定值电阻R1为 10 Ω,电源电压为12V不变,则当滑片移动时,电流表的 示数变化范围是___0_.2_A__~_1_.2,A电压表的示数变化范围 是___0_V_~_1_0_V__.
R1 R2
例 题
例3、如图,滑动变阻器最大阻值为10Ω,定值电阻R1为8 Ω,电源电压为6V不变,电流表的量程是0—0.6A,电压表 的量程是0—3V,为了保护电表则滑动变阻器的阻值调 节范围是___2__Ω__~_8_Ω_
5、如图是一种可测定油箱内油面高度的装置， R′是定值电阻，R 是滑动变阻器，它的金属划片是 杠杆的一端，油量表由电流表改装而成，通过两只 电表的示数变化可以反映油面的高度变化，关于此 装置的工作原理，下列说法中正确的是( )
A．当油面高度升高时，油量表示数减小 B．当油面高度升高时，电压表示数增大 C．当油面高度降低时，油量表示数增大 D．当油面高度降低时，电压表示数不变
4、如图所示为某温度报警器的电路图，图中 R0 为定值电阻，R 为热 敏电阻，其阻值随温 度的升高而减小，电源电压保持不变．当温度 升 高时，电路中电表示数的变化情况是( ) A．电流表和电 压表示数均变小 B．电 流表和电压表示数均变大 C．电流表示数 变大，电压表示数变小 D．电流表示数 变小，电压表示数变大
由滑动变阻器引起的
动态电路

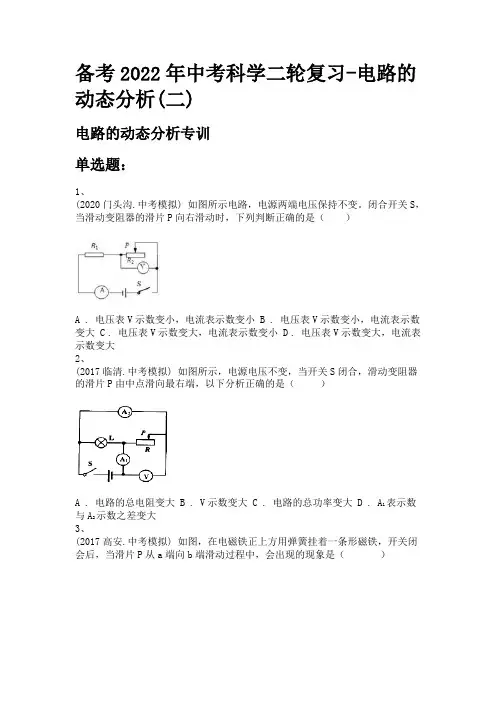

备考2022年中考科学二轮复习-电路的动态分析(二)
备考2022年中考科学二轮复习-电路的动态分析(二)电路的动态分析专训单选题：1、(2020门头沟.中考模拟) 如图所示电路，电源两端电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A . 电压表V示数变小，电流表示数变小B . 电压表V示数变小，电流表示数变大C . 电压表V示数变大，电流表示数变小D . 电压表V示数变大，电流表示数变大2、(2017临清.中考模拟) 如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P由中点滑向最右端，以下分析正确的是（）表示数A . 电路的总电阻变大 B . V示数变大 C . 电路的总功率变大 D . A1示数之差变大与A23、(2017高安.中考模拟) 如图，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭会后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A . 电流表示数变大，弹簧长度变长B . 电流表示数变大，弹簧长度变短C . 电流表示数变小，弹簧长度变长D . 电流表示数变小，弹簧长度变短4、(2019红桥.中考模拟) 如图所示电路中，电源电压保持不变，当变阻器滑片P 向右移动时，电表示数变大的是（）A .B .C .D .5、(2019内江.中考真卷) 如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A . △P1+△P2＝△I2．（R1+R2）B . |△U1|＞|△U2| C . | |+| |＝R1+R2D . |△U1|＜|△U2|6、(2021自贡.中考模拟) 在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A . 电磁铁的A端为N极B . 小磁针静止时，N极水平指向左C . 利用这一现象所揭示的原理可制成的设备是发电机D . 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强7、(2016通江.中考模拟) 如图所示，电源电压保持不变，R1为定值电阻．闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A . 电流表A的示数变大，电压表V1的示数变小 B . 电流表A的示数变小，电压表V2的示数变小 C . 电压表V1的示数与电流表A的示数的比值变大 D . 电压表V2的示数与电流表A的示数的比值变小8、(2017宝山.中考模拟) 闭合如图所示电路中电键S后，在滑片P向右移动的过程中，变大的是（）A . 电流表A的示数B . 电压表V1的示数 C . 电压表V1示数与电压表V2示数之和 D . 电压表V2示数与电流表A示数的比值9、(2017六盘水.中考真卷) 如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A . 电流表的示数变小B . 电压表的示数变大C . 灯泡L变暗D . 电路中的总功率变大10、(2018聊城.中考真卷) 如图，R为光敏电阻，其阻值随光照强度的增大而减小，R1是定值电阻。
上海中考物理压轴题精选[1]
![上海中考物理压轴题精选[1]](https://img.taocdn.com/s3/m/a0cc30571ed9ad51f11df229.png)
上海中考物理压轴题精选1．（2006年上海中考第17题）在图l1(a)所示的电路中，电源电压为6伏且不变，滑动变阻器R 2上标有“50Ω 2A ”字样。
闭合电键S ，移动滑片P 到某位置时，电压表、电流表的示数分别为2伏和0.2安。
求：(1)滑动变阻器R 2接入电路的阻值。
(2)电阻R 1的阻值。
(3)在移动滑片P 的过程中，通过电阻R 1的最大电流I 最大。
(4)改变滑片P 的位置，使电压表、电流表指针偏离零刻度线的角度恰好相同，如图10(b)和(c)所示，此时滑动变阻器R 2接入电路的阻值。
2．（2007年上海中考第17题）如图 11 所示，边长分别为 0.2 米和 0.1 米的实心正方体 A 、B 放置在水平地面上，ρA 为 0.l×l03 千克/米 3， ρB 为 0.8×l03 千克/米 3。
求：(1) 物体 A 的质量m A 。
(2) 物体 B 对地面的压力F B 。
(3) 小明和小华两位同学设想在正方体 A 、B 上部沿水平方向分别截去一定的厚度后，通 过计算比较A 、B 剩余部分对地面压强的大小关系。
小明设想在 A 、B 的上部均截去 0.09 米，小华设想在 A 、B 的上部均截去 0.05 米，他们的计算过程及得出的结论分别如下表所示：①请判断：就他们设想截去的厚度而言，小明的结论是 的，小华的结论是 的。
（均选填“正确”或“错误”）②是否有可能存在某一厚度h ，沿水平方向截去 h 后使 A 、B 剩余部分对地面的压强相等？若有可能，求出 h 的值；若没有可能，说明理由。
3．（2008年上海中考第17题）在图10所示的电路中，电源电压为15伏且不变，滑动变阻器R 2上标有“20Ω 2A ”字样。
闭合电键S 后，电流表的示数为0.2安，电压表的示数为2伏。
图10AB图11图（a ）求 ：（1）滑动变阻器 R 2 连入电路的阻值。
（2）电阻R 1消耗的电功率 P 1。
【初中物理】欧姆定律的理解及计算,及近年中考真题
【初中物理】欧姆定律的理解及计算及近年中考真题欧姆定律的理解及计算1．根据欧姆定律，下列说法正确的是( )A．通过导体的电流越大，这段导体的电阻就越小B．导体两端电压越大，这段导体的电阻就越大C．导体的电阻与电压成正比，与电流成反比D．导体两端电压越大，通过这段导体的电流越大2．威海)如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是( )A．电路中R和R0是并联的B．油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小3．枣庄)如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是( )A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小4．乐山)一个导体分成长度相等但横截面积不同的圆柱体a和b(a和b互相连接)，a比b的横截面积大，将它们接入电路中，如图所示，通过a、b的电流分别为I a、I b，a、b两端的电压分别为U a、U b，则下列说法正确的是( )A．I a>I b，U a＝U b B．I a<I b，U a＝U bC．I a＝I b，U a>U b D．I a＝I b，U a<U b5．陕西)如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度的变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是( )A．图1中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电压表与电流表示数的比值变小6．襄阳)在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为( )A．1∶1 B．1∶5C．4∶1 D．4∶57．成都)在用伏安法测电阻的实验中，电压表的示数为4.8V，电流表的指针如图所示，则电流表的读数为________A，被测电阻的阻值为________Ω.8．黔东南)当一导体两端的电压为8V时，通过它的电流为0.5A，则导体的电阻为________Ω，当它两端电压为0V时，导体的电阻为________Ω.9．天津)图甲所示电路中，当闭合开关S后，两个电压表指针偏转角度相同，指针位置如图乙所示．电阻R2两端的电压为________V，电阻R1、R2的阻值之比为________．甲乙10．西宁)近期，西宁市创城行动中，交警在检查酒驾时，首先通过嗅觉感知其是否饮酒，交警能闻到酒精味是因为________________________，然后通过酒精检测仪定量检测．该仪器原理可以简化成如图所示电路，其中R0为定值电阻，R为气敏电阻，当酒精气体浓度增大时，R的阻值减小．若驾驶员饮酒，酒精检测仪上电压表的示数将________(填“变大”或“变小”)．11．江西)如图所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝________.电阻之比R1∶R2＝________.12．泰安)在相距10km的甲、乙两地之间有两条输电线，已知每10km输电线的电阻是100Ω.现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲地________km.13．新疆)如图甲所示电路中，电源电压为9V，电阻R 为10Ω.(1)闭合开关后，出现了如图乙所示的指针偏转情况，则出现这种情况的原因是________________________．(2)排除故障后，闭合开关，电压表示数为6V，则小灯泡两端的电压为________V，电流表示数为________A，小灯泡的电阻是________Ω.14．(教材变式)在电阻一定时探究电流与电压关系的实验中，小明把定值电阻、电流表、电压表、滑动变阻器、开关和电源连接成了如图1所示的电路．(1)小明闭合开关，发现电压表示数________________________，小兰发现只要改接一根导线就可以，请把接错的那一根导线找出来，打上“×”，再画线把它改到正确的位置上．图1(2)小明得到的实验数据如下表所示．为分析电流与电压的定量关系，请你在图2方格中建立有关坐标轴并制定其标度，画出表中各组数据对应的点，然后将各点平滑地连接起来．数据1 2 3 4 5 6 序号电压0.3 0.6 0.9 1.2 1.5 1.8U/V电流0.08 0.15 0.23 0.40 0.38 0.45 I/A图2(3)小英说，从图中可以看出，这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要把它剔除掉．这是第________组数据．15．重庆B卷)小宇同学在“探究电流与电阻的关系”实验中，器材如图甲所示，电源为两节新的干电池，滑动变阻器上标有“10Ω1A”字样，阻值分别为5Ω、10Ω、20Ω、30Ω的定值电阻各一个．(1)请用笔画线代替导线，把图甲所示的电路补充完整(要求：滑片P向右滑，滑动变阻器接入电路的电阻变大)．(2)小宇同学首先将5Ω定值电阻接入电路，将滑片P滑到________(填“A”或“B”)端，再闭合开关，调节滑片P，使电压表示数到达某一数值，电流表的示数如图乙所示，该示数为________A.(3)接下来，小宇同学应该________，并且将滑动变阻器滑片调到阻值最大处，然后将5Ω的电阻替换为10Ω.闭合开关，调节滑片P，使电压表示数为________V，将电流表示数记录在表格中．实验次数 1 2 3电阻R/Ω 5 10 20电流I/A 0.2 0.1(4)将定值电阻换成20Ω重复(3)中的操作，由表格中数据发现：在电压一定时，电流与电阻成________(填“正比”或“反比”)．本次探究中若换用30Ω的定值电阻接入电路，无论怎样调节滑片P，电压表示数始终________(填“大于”或“小于”)所需电压．16．北京)如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω.当开关S闭合时，电压表示数为3V．求：(1)电流表的示数I；(2)电源两端的电压U.17．呼和浩特)如图所示，电阻R1为8Ω，电源两端电压为12V，开关S闭合后．求：(1)当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流I1和电路的总电流I；(2)当滑动变阻器R接入电路的电阻R3为20Ω时，通过电阻R1的电流I1′和电路的总电流I′.18．北京)如图所示的电路中，电源两端的电压保持不变，R2为定值电阻．闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是( )A．电压表、电流表示数均变大B．电压表、电流表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大19．江西)如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )A．电压表示数变大，电流表示数变大B．电压表示数变小，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小20．鄂州)电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置．以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变．当触摸点在竖直方向移动时，若测得R2两端电压增大，则可知R2阻值以及触摸点P到屏下端的距离将分别( )A．增大减小B．增大增大C．减小增大D．不变减小21．通辽)张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图象．分析图象得出的下列说法中错误的是( )A．通过导体A的电流与其两端的电压成正比B．导体A和B的电阻之比为1∶2C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将导体A和B串联时通过A的电流为0.4A，则导体B两端电压为2V22．大连)如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是( )23．天水)如图所示的电路中，电源电压保持不变，R1＝10Ω.闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为( )A．6V 20ΩB．12V 20ΩC．6V 10ΩD．12V 10Ω24．德阳)两个电阻甲和乙，规格分别为“6V 0.3A”和“4V 0.4A”，将它们串联接入3V的电路中，则甲、乙两电阻两端的电压之比为________；将它们并联接入同样的电路中，通过甲、乙两电阻的电流之比为________．25．襄阳)如图，电源电压5V，R1＝5Ω，R2＝10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．26．十堰)如图甲所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是________V，定值电阻R的阻值是________Ω，滑动变阻器的最大阻值为________Ω.27．云南)压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压为10V，R1＝8Ω，R2的阻值变化范围为0～10Ω，闭合开关S，压力F与R2的变化量成正比，F＝1N时，R2为2Ω，此时电流表示数是________A；当电流表的示数为I时，F ＝________N(用含I的数学表达式表示)．28．(2017·连云港)小明同学在“探究通过导体的电流与电阻的关系”时，用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．(1)请用笔画线代替导线，将图甲中的实物电路连接完整(导线不得交叉)．(2)开关闭合前，滑动变阻器的滑片P应置于________(填“A”或“B”)端．(3)在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应________．(填“变大”“变小”或“不变”)(4)某次实验时电流表的示数如图乙所示，则电流表示数为________A，此时R的阻值为________Ω.29．(2017·滨州)某实验小组的同学们用图甲所示电路进行“探究电流与电压的关系”的实验．(1)请根据实物图在虚线框内画出对应的电路图．(2)连接电路时，开关应该________．(3)闭合开关前，滑动变阻器滑片P应该位于________(填“A”或“B”)端．(4)闭合开关，同学们发现，电流表没有示数，电压表示数接近电源电压，原因可能是________________．(5)实验中通过调节滑动变阻器滑片P，测出通过定值电阻R的不同电流和对应的电压值如表，第4次实验电流表示数如图乙所示，则此时电流表示数为________A，通过分析表中的数据能够得出的结论是______________________________________________ __．实验1 2 3 4 5 次数电压1.2 1.4 1.6 1.82.0 U/V电流0.24 0.28 0.32 0.4 I/A(6)该小组的同学们利用电源、开关、最大阻值为R0的滑动变阻器、电流表、导线按如图丙所示电路测定待测电阻R x的阻值，他们进行如下操作：A．闭合开关，将滑动变阻器滑片P滑至a端，读出电流表示数为I1；B．将滑动变阻器滑片P滑至b端，读出电流表示数为I2；C．电阻R x的阻值表达式为R x＝____________(用I1、I2、R0表示)．30．如图所示，R1＝25Ω，小灯泡L的规格为“2.5V 0.3A”，电源电压保持不变．(不考虑灯丝电阻变化)(1)S1、S2都断开时，小灯泡L正常发光，求电源电压；(2)S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值．31．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变．如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02A，滑动变阻器R的铭牌上标有“150Ω0.3A”字样．R t为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题：(1)将此电路放入温度为20℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100Ω，此时电流表的读数为0.01A，求电源电压；(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；(3)此电路能测量的最高环境温度为多少？答案1．D 2.C 3.D 4.D 5.D6.C7.0.32 158.16 169.1.6 4∶110.分子不停地做无规则运动(或扩散现象) 变大11.1∶1 3∶212.1.2513.(1)电压表的正负接线柱接反了(2)3 0.6 514.(1)接近电源电压(2)(3)415．(1)(2)B 0.4(3)断开开关 2(4)反比大于16.(1)开关S闭合时，两电阻串联，电压表测量的是电阻R1两端的电压，电路中的电流I＝I1＝＝＝0.5A，即电流表示数为0.5A(2)根据欧姆定律可得，R2两端的电压：U2＝IR2＝0.5A ×18 Ω＝9V则电源电压U＝U1＋U2＝3V＋9V＝12V17.(1)当滑动变阻器R接入电路的电阻R2为30Ω时，R1与R2并联，因并联电路中各支路两端的电压相等，所以，通过两电阻的电流分别为：I1＝＝＝1.5A，I2＝＝＝0.4A因并联电路中干路电流等于各支路电流之和，所以，电路的总电流：I＝I1＋I2＝1.5A＋0.4A＝1.9A(2)当滑动变阻器R接入电路的电阻R3为20Ω时，通过两电阻的电流：I1′＝＝＝1.5A，I3＝＝＝0.6A则电路的总电流：I′＝I1′＋I3＝1.5A＋0.6A＝2.1A18.C 19.C 20.B21.D 22.C 23.A24.2∶1 1∶225.1A 5V26.9 6 1227.1 －428.(1)(2)A (3)变大(4)0.2 1229.(1)(2)断开(3)B(4)电阻R断路(5)0.36 在电阻不变时，通过导体的电流与导体两端的电压成正比(6)R030.(1)由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，所以，灯泡两端的电压U L＝2.5V，电路电流I＝I L＝0.3A由I＝U/R可得，R1两端电压：U1＝IR1＝0.3A×25 Ω＝7.5V因串联电路中总电压等于各分电压之和，所以，电源电压：U＝U L＋U1＝2.5V＋7.5V＝10V(2)由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1＝＝＝0.4A 因并联电路中干路电流等于各支路电流之和，所以通过R2的电流I2＝I′－I1＝0.6A－0.4A＝0.2A则R2的阻值：R2＝＝＝50Ω31.(1)由图示电路图可知，滑动变阻器与热敏电阻串联，电流表测电路电流，由图乙所示图象可知，温度为20°C时，热敏电阻阻值为400Ω由I＝可知，电源电压：U＝I(R t＋R)＝0.01A×(400 Ω＋100Ω)＝5V(2)由图乙所示图象可知，温度为40°C时，热敏电阻阻值为200Ω，电路最大电流为0.02A由I＝可知，电路最小电阻：R最小＝＝＝250Ω根据串联电路总电阻等于各电阻之和可知，滑动变阻器的最小阻值：R滑最小＝R最小－R t′＝250Ω－200Ω＝50Ω(3)热敏电阻阻值越小，环境温度最高，电路电流最大为0.02A时由I＝可知，R总＝＝＝250Ω根据串联电路总电阻等于各电阻之和可知：R t小＝R总－R滑最大＝250Ω－150Ω＝100Ω由图乙可知其工作的最高环境温度50℃。
2020-2021中考物理专题《电路类问题》综合检测试卷含答案
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L 1与灯L 2串联，电压表与灯L 1并联，所以电压表测灯L 1两端的电压，故C 正确，ABD 错误．故选C.4．如图所示的电路中，闭合开关时，下列说法正确的是（ ）A ．两个灯泡串联B ．开关只能控制灯L 1C ．电流表测的是灯泡L 1的电流D ．电流方向从电流表到开关【答案】C【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
