建立catia标准件库实例
《CATIA的二次开发下的汽车标准件库的建立2700字》
开题报告
学院届班
注：⑴开题报告由学生在毕业设计（论文）工作前期内完成，外语专业的开题报告必须用相应的语种写作。
⑵开题报告须经指导教师审阅并签字后才能生效。
⑶本表作为毕业设计（论文）的附件材料，装入学生毕业设计（论文）袋。
⑷各学院可根据专业特点，自行拟定本表中开题报告的写作提纲，修订后报教务处备案并上传本教学单位网站以供学生下载。
⑸开题报告的写作字数、参考文献篇数以及写作格式等要求，各学院可参照兄弟院校同类专业的要求自行确定，并在本教学单位制定本科毕业设计（论文）开题报告格式模板中予以明示。
CATIA高级应用-建立标准件库
CATIA库文件是一个指针性的管理文件，能够帮助快速地寻找到所需要的文件界面: : ToolbarsToolbars发布• Catalog Catalog (1):从树结构来看是由许多章节和族组成。
• Chapter Chapter (2): • Family Family (3):成术语1indicates if the feature is :a Chapter if the feature comes from 23调用库文件时使用此库文件浏览缩小查询范围会员20Cr发布1Copy420Cr发布7也可以拖拽到文件创建库一般步骤1章节生成）CATDrawing可以将details sheets CATDrawing1会员20Cr发布92会员20Cr发布结果2激活1命令3起名组件相当于指针，指向目标文件激活族可键入关键词615会员20Cr 发布零件族组件是由一个由Part FamilyComponents续给章节加会员20Cr发布17如果文件与多个会员20Cr 发布命令1对象5选目标• 目标改变都变4浏览设置12会员用宏创建库• Text 或具体做法.csv .csvChapterFamilyFilenames of partscatalogsTerminology:• A chapter references catalogs• An end-chapter references CATIA parts / products• Keywords are used in queries to search for parts23.csvE:\users\images\screw.bmp.cs v用 . .csv csv csv检查结果编辑 目标。
Tools > Options > General > Automation > Add 从 intel intel_a\code\bin 234编辑宏names & location) & Run it5......*1续。
基于CATIA V5的三维标准件库的创建与使用
Ｃｔｏ 设 计参 数表 ａ ｌｇ ａ
以达 到 ３０ ０ ０多个 。这些 标准件 主要 集 中在螺栓 、 螺
引 言
在汽 车设计 过程 中 ，不仅 需要重 要总成 零部 件
母 、 钉 、 塞 、 钉 、 ／垫 圈 、 螺 螺 铆 挡 电缆 扎带 、 弹性 夹
箍、 软管接 头 、 快速 接头等 类别上 。Ｃ ＴＡ虽然有 自 ＡＩ 己的标 准件 库功 能 ， 其 格式 是 开发商 自己定 义 专 但 业格 式 ， 操作 繁琐 ， 新性 较 差 ， 准件 存 储 的数 据 更 标
为三种 方法 ：
ａ
Ｃ ＴＡＶ Ａ Ｉ ５具 有强 大 的知 识工 程 和参 数 化建 模 的功
能 ，并允许 用户 自由和开放式 地建立 和使用 自己建 立 的标准件 库 。 户可 以运用 Ｃ ＴＡ的知识 工程模 用 ＡＩ
）使用 Ｃ Ｔ Ａ软件 提供 的 Ｆ ｒ ｌ 功 能 、 ｅ ＡＩ ｏｍｕａ Ｄ—
准外形与尺寸， 费了大量的时间。Ｃ ＴＡｖ 具有强大的知识工程和参数化建模的功 耗 Ａ Ｉ ５
能， 本文 以螺栓 与 垫片为 实例 ， 介绍 了基 于 Ｃ Ｔ ＡＶ５的 三维标 准件 库 的创 建 与使 用方 Ａ Ｉ 法， 对汽 车产品 开发 具有 非常重要 的作 用和 意义。
关 键词 ：Ａ Ｉ 三维标 准件 库 Ｃ ＴＡ
标 准 件 的实 体建 模 ， 求 对这 些 实 体进 行 优 化 要
的参 数 化 设计 。 根据 实 体 的外 形 、 寸 （ 径 、长 尺 直 度 ）角 度 、 准 等来 选择 适 当 的参数 变 量 。按 上述 、 标 要 求 设 计 出 的实 体 ，才 能 适 用 于 每 组 不 同的 参 数 值 。实体 由关 键 字 描述 ， 关键 字包 括 描 述实 体 的 引
建立catia标准件库_实例演示
. 三. 添加数据库文件 1. Create a Design Table para value” ：select “Create a design table with current
2. OK then enter “select Parameters to insert” window, choose D, S1, S2 outside
will show the dialog
double click the PartFamily.2 will show the part figure
double click the Part will insert the part into target Product component tree
DIAMOND LIBRARY . 一. 创建样件
其中：外接圆直径 D、回转半径 S1、锥顶拔高 S2 为变量参数
. 二. 添加并设置参数 1. select Knowledge－>f (x)、”New Parameter of type” add D、S1、S2 and evaluated equal to part values 2. select parameters in part and Add Formula like follow, and OK
6. then it will show the dialog box and select close、OK to finish the course
Don’t forget save the part Enter Infrastructure->Catalog Editor to establish part catalog file
Add “Add Part Family with menu order Family”
CATIA的二次开发下的汽车标准件库的建立
西南交通大学本科毕业设计（论文）CATIA二次开发下的汽车标准件库的建立The Second Development Of CATIA For The Establishment of Automobile StandardParts Library年级: 2005学号: 20051452姓名: 孔德光专业: 车辆工程指导老师: 杜飞龙2009 年 6 月院系机械学院专业车辆工程年级 2005 姓名孔德光题目 CATIA的二次开发下的汽车标准件库的建立指导教师评语指导教师 (签章)评阅人评语评阅人 (签章) 成绩答辩委员会主任 (签章)年月日毕业设计（论文）任务书班级车辆四班学生姓名孔德光学号 20051452 发题日期：2009年 03 月 30 日完成日期：2009年 06 月 10 日题目 CATIA二次开发下的汽车标准件库的建立1、本论文的目的、意义A. 专业综合设计：通过对汽车减速器传动装置的设计使学生进一步巩固和掌握所学知识，提高综合运用所学知识解决实际问题的能力，提高绘图技能，增强贯彻国家标准的意识，加强实践能力，使学生初步掌握一般机械的设计方法，具备初步的设计能力。
B. 专题研究： CATIA软件广泛应用于机械、汽车、造船、飞机等行业，具有很高的通用性，但因此存在针对性不强,设计效率不高的问题。
本论文对CATIA进行二次开发,对汽车标准件进行参数化设计。
对于汽车标准件这种系列化、通用化和标准化程度高的产品，本论文根据已知条件和基本参数，由CATIA在屏幕上自动地建立起三维模型，从而试图提高绘图效率，在汽车设计制造中具有一定的使用价值。
2、学生应完成的任务A: 专业综合设计（机械式变速箱）B: 掌握CATIA二次开发的几种方式C: 熟悉CATIA编程的基本流程和方法D: 对CATIA进行二次开发建立汽车标准件库3、论文各部分内容及时间分配：（共 14 周）第一部分专业综合设计（机械式变速箱）； ( 4周) 第二部分收集资料，阅读相关论文文献 ( 2周) 第三部分熟悉软件，掌握CATIA编程的基本流程和方法 ( 2周)第四部分对CATIA进行二次开发建立汽车标准件库 ( 3周)第五部分论文撰写及修改 ( 3周) 评阅及答辩 ( 1周)备注指导教师：杜飞龙 2009 年 03 月 30 日审批人：丁渭平 2009 年 03 月 30 日摘要CATIA是目前国内外汽车企业使用最为广泛的CAD/CAE/CAM计算机辅助软件之一。
CATIA参数化设计及零件库的建立PPT课件
.
13
或者，在记事本中插入PartNumber列，给定 该列的序列号，并给每一列添加数据。编辑时， 可使用Tab键分隔各列。
.
14
保存表格后，弹出如下对话框。
.
15
创建模板零件 选择任一组尺寸，即可得到
相应大小的零件。
.
16
选择第一组尺寸，生成轴，保存，作为模板零 件。
.
17
建立零件库 新建CatalogDocument文件，
.
2
利用CATIA的Formula（公式）功能 、
Design Table（设计表）功能 和Catalog（目录）
功能
，用户可以很容易地进行零件的参数
化设计，并建立相应的三维零件库。
本教程将结合轴（Shaft）和平键（Flat Key） 两个实例，向大家介绍CATIA 的上述功能。
.
3
1. 选项设置：工具—选项
CATIA参数化设计及零件库的建立
.
1
参数化设计
机械专业所用的三维绘图软件都是用尺寸驱动来进行参数化
设计的。例如可以通过更改直径大小来进行参数化设计。
图1 修改草图尺寸
如果仅仅通过上面的方法对一个零件的每一个尺寸进行修改的话，那么整 个工作量会很大，也不实际。故而，在此提出CATIA的参数化设计。
.
4
例1：轴
打开CATIA的零件设计模块，绘制草图，标注 尺寸。退出草图编辑器，旋转，得到轴。
.
5
定义参数
点击 图标，打开参数建立
对话框。点击“新类型参数”，选择“长度”、
“单值”，输入“R”，“30mm”，即可新建
参数R。同理建立参数L=100mm。此时参数定义
基于CATIA V5的三维标准件库的创建与使用
基于CATIA V5的三维标准件库的创建与使用1. 前言近年来，随着企业的快速发展，在机械设计、工程制造等领域，对三维标准件的需求不断增加，以节省产品设计过程中的时间和成本。
因此，建立一套完整的三维标准件库已成为当前各行各业亟需解决的问题。
CATIA V5作为一款流行的三维CAD软件，具有强大的绘制和建模功能，因此，基于CATIA V5建立三维标准件库成为很多企业的选择。
本文主要介绍了如何使用CATIA V5建立三维标准件库的方法和步骤，包括工程设计标准件选择、标准件三维建模和标准件库管理等内容。
2. 工程设计标准件选择在进行标准件建模之前，首先需要确定需要建立的标准件种类和类型。
在工程设计中，标准件主要包括螺栓、螺母、垫圈、轴承等一些常用的零部件。
因此，确定需要建立的标准件种类有助于在建模过程中提高效率和准确性。
3. 标准件三维建模建立三维标准件库的关键是如何高效且准确地进行三维建模。
在建模前，首先需要确定标准件的结构、尺寸和材质等基本参数，这些参数对于标准件的性能和应用极其重要。
在建模过程中，应首先绘制标准件的主体轮廓，然后根据设计要求添加细节和特殊结构。
在建模过程中，应根据实际情况进行调整和修改，以确保建模效果准确并符合设计要求。
4. 标准件库管理在标准件建模完成后，需要将建立好的标准件添加到标准件库中，以便于其他工程师在设计过程中调用。
标准件库的管理主要包括标准件的分类、存储和使用等方面。
在分类上，应根据标准件的种类、材质和尺寸等因素进行分类；在存储上，应考虑文件的大小和存储位置等因素，以便于管理和维护；在使用上，应提供标准件查询和选择、导入和修改等方便的功能。
5. 结论本文对基于CATIA V5的三维标准件库的创建与使用进行了详细的介绍和分析，包括工程设计标准件选择、标准件三维建模和标准件库管理等方面。
对于那些需要建立高效、准确和实用的三维标准件库的企业和工程师们，本文提供了一些有益的建议和经验，可以提高工作效率和准确性，促进工程设计的发展和创新。
CATIA标准零件库建库
一.实体建模:1. 进入CATIA软件，点击Start下拉菜单，鼠标移动到Mechanical Design，选择Part Design，进入机械零件设计工作台。
2. 左击xy plane参考平面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。
3. 点击Rectangle 矩形图标的下拉箭头，出现多边型图标，点击Hexagon 六边形图标，画一个任意大小的六边形。
工作台环境参数设置注意事项：此时Geometrical Constraints，Dimensional Constraints 必须在启用状态。
4. 点击Constraint 尺寸限制图标，选中六边型的一条垂直线，垂直线变橘黄色显示，移动鼠标，出现尺寸线，再点击另外一条垂直线，标出两条垂直线的距离尺寸线，双击该尺寸线，出现ConstraintDefinition 尺寸线定义对话框，直接在对话框内填入100，点击OK按钮。
5. 进入零件实体设计模式，建造立体模型。
双击模型树的Part1处，进入实体设计模式。
以后应注意这种模式转换，CATIA是大型CAD/CAM/CAE集成软件，在应用中的模式转换，工作台的切换频繁，设计者要清楚自己在哪个工作台工作。
6. 点击Pad拉伸图标，打开Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，点击OK 按钮，建成六棱柱实体。
7. 单击选中六棱柱实体的上底面，在工具栏中点击Sketcher 草图设计图标，进入草图设计模式。
8. 单击Circle 画圆图标，选中坐标原点，移动鼠标，再单击，画出任意大小的一个圆。
点击Constraint 尺寸限制图标，然后单击该圆，标出圆的直径尺寸线。
双击标注的尺寸线，出现Constraint Definition 尺寸线定义对话框，在Diameter栏内填上100mm。
9. 双击模型树的Part1处，回到零件实体设计模式，单击Pad拉伸图标，出现Pad Definition 对话框，第一栏Type类型选择缺省的Dimension 实体，Length 长度栏内填100mm，然后点击OK 按钮，建成圆柱实体于六棱柱上。
CATIA标准件库的创建
CATIA标准件库的创建-草原狼CATIA 如果你使用的标准件，标准件库中没有，该如何把标准件系列/零件系列增加到已有的库中，增加库的功能，方便调用。
对于标准化、系列化产品分开设计断然是不好的，CATIA中的设计表进行系列化设计是一个非常有用的设计方法，对零件标准化、系列化、传承、批量管理都非常方便高效。
以GB37T型螺母零件为例，因其不常用，一般库中无相关配置。
现将其添加到标准件库中，进行库标准件完善备调用。
其他零件的系列化和添加方法一致：1、新建.part文件，并命名为GB37，零件编号为GB3706，其他零件已该零件为模板，进行系列化生成。
2、公式/进行参数定义。
类型为长度类型，单值。
3、该零件有六个参数，需定义六个变量。
4、画零件草图，并进行参数应用。
尺寸值右键/偏移…/编辑公式/选择左侧的变量/确认。
5、零件设计完成后如下图。
理。
设计表/从预先存在的文件中创建设计表/确定/选择上一步创建的excel文件。
8、将零件中的参数和excel文件中的参数进行关联，关联完成后如下图。
9、配置完成后，如下图。
双击其中一行，零件自动进行参数调整。
零件系列化完成后，进行库零件添加。
1、新建catalog文件。
工作台/基础结构/目录编辑器，确定生成catalog文件。
2、保存，并定义库文件名。
3、添加章节并重命名。
4、双击章节，新建零件系列。
选择用设计表格设计零件系列文档。
5、确定，标准件系列生成完成。
预览一下，该系列下的零件就添加成功了。
6、系列图形预览。
7、添加完成后进行查看。
新建一个product 文件，点击，目录浏览找到新建的catalog 文件并运行，就可以在库里看见你创建的系列标准件啦。
本次分享到这里，祝大家学习进步。
在CATIA V5R6下建立三维标准件库
在CATIA V5R6下建立三维标准件库IBM 公司发行的由法国Dassault System 公司开发的CA TIA V5R6微机版本具有界面友好、功能强大、易于操作的特点。
在CATIA V5R6下建立三维标准件库，可以有两种方法：● 利用CATIA 的Formula 功能、Design Table 功能和Catalog 功能，用户可以很容易地建立自己的三维标准件库。
● 利用CATIA 提供的二次开发接口，使用VB 开发环境来创建标准件库应用程序。
下面我们以GB5780-86六角头螺栓为例，来看一下如何使用第一种方法快速建立标准件库。
首先，我们需要建立一个六角头螺栓的零件，它将作为我们标准件库的母版，其他的同类零件（此处的同类指结构相同、参数不同）只是改变母版零件的相应参数而已。
1） 启动CATIA V5R6，创建一个新的Part 。
2） 选取YZ 平面，绘制如图1的草图，并标注四个尺寸，这些尺寸是螺栓六角头的关键尺寸，将来我们就是通过赋予对应这些尺寸的内置变量不同的数值而得到不同的零件。
图1 六角头的初始草图3） 利用刚建立的草图建立一个旋转体。
4） 拾取旋转体的顶部作为草图平面，拾取旋转体直径较大的边作为参考几何（先选中Project 3D Elements ，然后选中Construction/Standard Element ，再选择几何元素，如图2），选中Geometrical Constraints （如图3），绘制正六边形，正六边形的六个顶点在参考圆上，然后再绘制一个直径较大的圆，结果如图4所示。
旋转轴选中此两项图3 选中使用几何约束图4 最终草图5）用刚创建的草图对原实体作切槽操作，类型为Up to last。
即得到六角头的螺栓头。
图5 设定切槽参数图6 六角头的螺栓头6）螺杆部分，采用拉伸两个圆柱来得到光杆和螺纹部分。
两个草图圆均需要标注圆的直径以便以后用尺寸来驱动。
7）螺栓头部和螺杆连接处倒圆角，零件创建完毕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

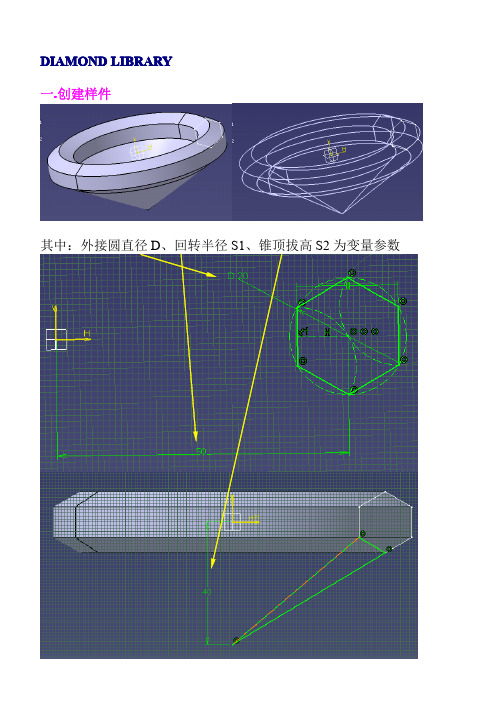

DIAMOND LIBRARY
一.创建样件
其中：外接圆直径D、回转半径S1、锥顶拔高S2为变量参数
二.添加并设置参数
1.select Knowledge－>f (x)、”New Parameter of type” add D、
S1、S2 and evaluated equal to part values
2.select parameters in part and Add Formula like follow, and
OK
三.添加数据库文件
1.Create a Design Table：select “Create a design table
with current para value”
2.OK then enter “select Parameters to insert” window,
choose D, S1, S2 outside
3.OK then save save as a designtable excel file
4.OK then select Edit table…into Designtable editor
5.insert head Column and must named PartNumber then fill the
table with values
6.then it will show the dialog box and select close、OK to
finish the course
Don’t forget save the part
Enter Infrastructure->Catalog Editor to establish part catalog file
“Add Part Family” with menu order
or with tool bar “Chapter”
select Document
select part file
save as catalog file
四.如何从标准件库引用零件
select Catalog Browser and open the catalog file saved before
will show the dialog
double click the PartFamily.2 will show the part figure
double click the Part will insert the part into target Product component tree
******The End******
