小汤圆-俺装<jgazxmb@> 08:45:17管道、阀门、法兰保温工程量计算式各是怎样的?管道保温工程量计算公式为：V＝πL(D+δ+δ×3.3％)×(δ+δ×3.3 %) (9-1)＝πL(D+1.033δ)×1.033δ式中V-保温层体积；L-保温管道外径；D-保温管道外径；δ-保温管厚度；3.3％-保温层厚度允许偏差系数。
为了简化油漆、绝热、防腐蚀工程量的计算，其工程量可按表9-1、表9-2、表9-3计算。
阀门、法兰保温工程量以体积计算，计算公式如下：（1）阀门V＝πD2×2.5×1.05×(δ+δ×3.3％)N (9-2)＝2.712πD2δN（2）法兰V＝πD2×1.5×1.05(δ十δ×3.3％)N (9-3)＝1.627πD2δN式中 1.5、2..5、1.05-绝热面积系数；D-法兰阀门直径；δ-保温层厚度；3.3％-保温层厚度允许偏差系数；N-保温法兰及阀门个数。
其余符号同上。
【例】某工程施工图样说明：“管道及散热器明装，管道刷红丹漆1遍，银粉漆2遍，蒸汽管经过非采暖房间，要用石棉蛭石瓦壳保温，δ＝40mm。
”已知：DNl5钢管322.00m；DN20钢管141.00m；DN25钢管118.00m；DN40钢管43.82m；DN50钢管37.63m；DN70钢管76.42m(经过非采暖房间)。
试计算刷油、保温工程量。
【解】(1)求出上述钢管每一规格的单位展开面积(查表9-3)；(2)求出非采暖房间管道的单位保温体积(查表9-1、9-2)；(3)单位展开面积(或体积)乘以管道的长度则可求出该种管道的展开面积或体积。
(4)计算：刷油工程量DNl5322×0.067m2=21.57m2刷油工程量DN20141×0.084m2=11.84m2刷油工程量DN25118×0.105m2=12.39m2刷油工程量DN40 43.82×0.151m2＝6.62m2刷油工程量DN5037.63×0.188m2=7.07m2刷油工程量DN7076.42×237m2=18.1lm2刷油工程量小计77.60m2(5)计算保温工程量查表9-2，DN70钢管保温厚度为40mm时每l00m钢管保温工程量为1.45m2，所以，DN70保温工程量＝76.42×1.45/100m3＝1.1lm3。
除锈及刷油按照管道表面计算与满堂脚手架
除锈及刷油按照管道表面计算，S=L*C;C=Π*管外径保温以体积;计算。

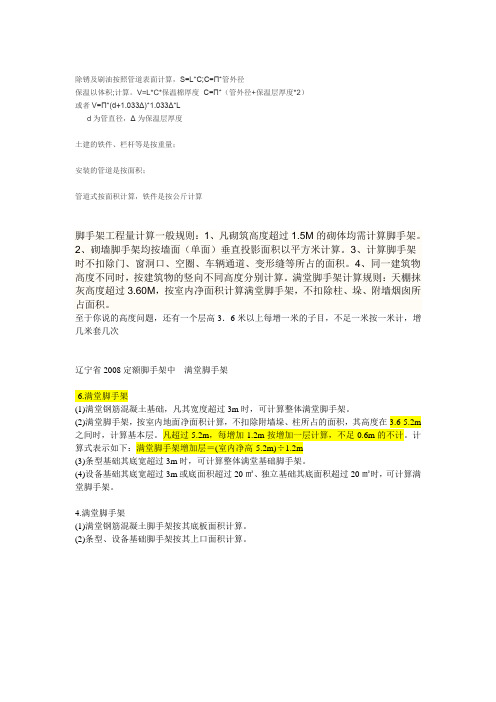

V=L*C*保温棉厚度C=Π*（管外径+保温层厚度*2）或者V=Π*(d+1.033Δ)*1.033Δ*Ld为管直径，Δ为保温层厚度土建的铁件、栏杆等是按重量；安装的管道是按面积；管道式按面积计算，铁件是按公斤计算脚手架工程量计算一般规则：1、凡砌筑高度超过1.5M的砌体均需计算脚手架。
2、砌墙脚手架均按墙面（单面）垂直投影面积以平方米计算。
3、计算脚手架时不扣除门、窗洞口、空圈、车辆通道、变形缝等所占的面积。
4、同一建筑物高度不同时，按建筑物的竖向不同高度分别计算。
满堂脚手架计算规则：天棚抹灰高度超过3.60M，按室内净面积计算满堂脚手架，不扣除柱、垛、附墙烟囱所占面积。
至于你说的高度问题，还有一个层高3．6米以上每增一米的子目，不足一米按一米计，增几米套几次辽宁省2008定额脚手架中---满堂脚手架-6.满堂脚手架(1)满堂钢筋混凝土基础，凡其宽度超过3m时，可计算整体满堂脚手架。
(2)满堂脚手架，按室内地面净面积计算，不扣除附墙垛、柱所占的面积，其高度在3.6-5.2m 之间时，计算基本层。
凡超过5.2m，每增加1.2m按增加一层计算，不足0.6m的不计。
计算式表示如下：满堂脚手架增加层＝(室内净高-5.2m)÷1.2m(3)条型基础其底宽超过3m时，可计算整体满堂基础脚手架。
(4)设备基础其底宽超过3m或底面积超过20㎡、独立基础其底面积超过20㎡时，可计算满堂脚手架。
4.满堂脚手架(1)满堂钢筋混凝土脚手架按其底板面积计算。
(2)条型、设备基础脚手架按其上口面积计算。
管道、阀门、法兰保温工程量计算式及过量工程量计算规则
土建安装中你经常会用到又容易忘记的计算公式管道、阀门、法兰保温工程量计算式各是怎样的?管道保温工程量计算公式为：V＝πL(D+δ+δ×3.3％)×(δ+δ×3.3 %)＝πL(D+1.033δ)×1.033δ式中V―保温层体积；L―保温管道外径；D―保温管道外径；δ―保温管厚度；3.3％―保温层厚度允许偏差系数。
阀门、法兰保温工程量以体积计算，计算公式如下：（1）阀门V＝πD2×2.5×1.05×(δ+δ×3.3％)N＝2.712πD2δN法兰V＝πD2×1.5×1.05(δ十δ×3.3％)N＝1.627πD2δN式中1.5、2..5、1.05―绝热面积系数；D―法兰阀门直径；δ―保温层厚度；3.3％―保温层厚度允许偏差系数；N―保温法兰及阀门个数。
其余符号同上。
(4)计算：刷油工程量DNl5322×0.067m2=21.57m2刷油工程量DN20141×0.084m2=11.84m2刷油工程量DN25118×0.105m2=12.39m2刷油工程量DN40 43.82×0.151m2＝6.62m2刷油工程量DN5037.63×0.188m2=7.07m2刷油工程量DN7076.42×237m2=18.1lm2刷油工程量小计77.60m2(5)计算保温工程量计算公式：V=πσ（D＋δ）×l00m式中V―保温体积；δ―保温厚度；σ―管道外径。
注：计算公式同无缝钢管。
注：1.计算公式：S=π（D＋2δ）×l00m式中S―保温外壳面积；δ―保温厚度；D―管道直径。
过梁工程量计算规则1、过梁工程量（1）过梁体积：砖过梁；砼过梁。
（2）砼过梁模板。
（3）挑出部分装修。
1、过梁计算⑴、过梁的体积过梁的体积＝过梁截面面积×过梁的长度⑵、过梁的模板过梁模板面积＝过梁的底模＋过梁的侧模①过梁的侧模＝洞口净长度×过梁宽度②过梁侧模＝过梁侧面长度之和×过梁高度⑶、挑出部分装修=过梁侧面长度*过梁外露宽度2、过梁工程量计算难点⑴、矩形、异形过梁计算时必须考虑过梁与墙相交的情况，计算嵌墙体积；⑵、矩形、异形过梁计算时必须注意过梁的标高和圈梁的标高考虑过梁与圈相交的扣减。
