电机综合保护器的分析设计

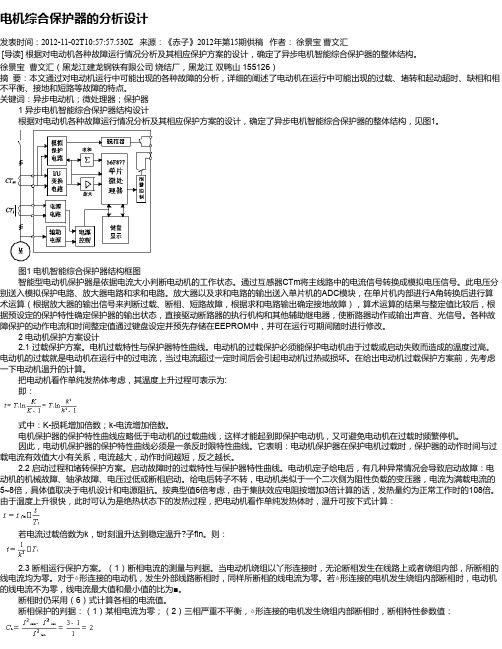

电机综合保护器的分析设计发表时间：2012-11-02T10:57:57.530Z 来源：《赤子》2012年第15期供稿作者：徐景宝曹文汇[导读] 根据对电动机各种故障运行情况分析及其相应保护方案的设计，确定了异步电机智能综合保护器的整体结构。
徐景宝曹文汇（黑龙江建龙钢铁有限公司烧结厂，黑龙江双鸭山 155126）摘要：本文通过对电动机运行中可能出现的各种故障的分析，详细的阐述了电动机在运行中可能出现的过载、堵转和起动超时、缺相和相不平衡、接地和短路等故障的特点。
关键词：异步电动机；微处理器；保护器1 异步电机智能综合保护器结构设计根据对电动机各种故障运行情况分析及其相应保护方案的设计，确定了异步电机智能综合保护器的整体结构，见图1。
图1 电机智能综合保护器结构框图智能型电动机保护器是依据电流大小判断电动机的工作状态。
通过互感器CTm将主线路中的电流信号转换成模拟电压信号。
此电压分别送入模拟保护电路、放大器电路和求和电路。
放大器以及求和电路的输出送入单片机的ADC模块，在单片机内部进行A角转换后进行算术运算（根据放大器的输出信号来判断过载、断相、短路故障，根据求和电路输出确定接地故障），算术运算的结果与整定值比较后，根据预设定的保护特性确定保护器的输出状态，直接驱动断路器的执行机构和其他辅助继电器，使断路器动作或输出声音、光信号。
各种故障保护的动作电流和时间整定值通过键盘设定并预先存储在EEPROM中，并可在运行可期间随时进行修改。
2 电动机保护方案设计2.1 过载保护方案。
电机过载特性与保护器特性曲线。
电动机的过载保护必须能保护电动机由于过载或启动失败而造成的温度过高。
电动机的过载就是电动机在运行中的过电流，当过电流超过一定时间后会引起电动机过热或损坏。
在给出电动机过载保护方案前，先考虑一下电动机温升的计算。
把电动机看作单纯发热体考虑，其温度上升过程可表示为:即：式中：K-损耗增加倍数；k-电流增加倍数。
三相交流异步电动机的综合控制和保护单元的设计
三相交流异步电动机的综合控制和保护单元的设计首先，该单元需要实现电动机的启停控制。
启动电动机时，需要提供足够的起动转矩和合适的相序。
因此，控制单元需要利用电子设备来控制电动机内的电磁开关，实现起动转矩和相序的控制。
在启动过程中，还需要考虑电动机的电流和温度等参数的监测，以及相序的自动校正。
保护方面，需要实现过电流保护、过热保护、过载保护等功能，保证电动机的安全运行。
其次，该单元需要实现电动机的转速调节功能。
转速调节可以通过改变电动机的工作频率来实现。
该单元需要利用逆变器或变频器等设备，将交流电转换为可变频率的交流电，从而实现对电动机转速的调节。
在转速调节过程中，需要对转速进行闭环控制，采集电动机的转速信号，并根据设定的转速值进行控制。
同时，需要监测电动机的电流和功率等参数，以防止过载和损坏电动机。
最后，该单元需要实现电动机的故障保护功能。
电动机在运行过程中可能会出现短路、断相、过电流等故障，需要及时进行保护。
该单元需要监测电动机的电流、电压、温度等参数，并与事先设定的阈值进行比较，当一些参数超过设定阈值时，及时采取措施停止电动机运行，并给出故障报警信号。
保护功能的实现可以通过使用电流互感器、温度传感器、电压传感器等设备来获取参数信息，并利用微处理器等设备进行处理和控制。
综上所述，三相交流异步电动机的综合控制和保护单元的设计需要实现启停控制、转速调节和故障保护功能。
这些功能的实现需要利用电子设备进行控制和数据处理，同时对电动机的电流、温度、电压等重要参数进行监测和保护。
该单元的设计需要考虑电动机的工作特点和需求，并依据相关的控制和保护原理进行设计和实现。
只有通过有效的设计和实现，才能确保电动机的安全运行和可靠性。
综合保护器
第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。
下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。
1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。
图4—12为JDR一120(225)型综合保护器中取样器的电气线路。
从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。
D。
和电容器C，一C，整流、滤波，最后在电阻R，一R。
上形成所需要的直流信号电压。
为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。
～D，组成的或门电路进行综合，b点为三相的中性点。
这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。
当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。
此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。
加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。
图4。
12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。
整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。
表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。
在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。
严禁违反安全操作规程。
此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。
电动机综合保护器的设计
电动机综合保护器的设计首先是过载保护功能。
过载是指电动机负载电流超过额定电流的情况。
过载保护器能够通过电流变化检测器监测电动机的负载电流，并与额定电流进行比较。
当负载电流超过额定电流一定程度时，过载保护器会通过触发断路器或熔断器等装置切断电路，以保护电动机避免过载损坏。
同时，过载保护器还可以设置额定电流上下限报警，当电流超过上限或低于下限时发出警示信号。
其次是过温保护功能。
过温是指电动机工作时产生的热量超过可以承受的范围。
过温保护器通常采用温度传感器对电动机的温度进行监测，当温度超过一定程度时，保护器会立即切断电动机电源或触发警示信号，并将电动机送至停机状态，以防止过热引起的电机绝缘击穿等故障。
第三是短路保护功能。
短路是指电路中两个不同极性的导体直接接触，造成电流瞬间增大的情况。
短路保护器通常利用过流瞬变检测技术，当电流瞬间超过额定电流一定倍数时，保护器会立即切断电源，以防止电动机受到过大的电流冲击。
最后是缺相保护功能。
缺相是指电动机三相中有一相线路中断或接触不良的情况。
缺相保护器通过电压监测器对电动机的三相电压进行监测，当检测到其中一相电压异常，如低于一定阈值或完全中断时，保护器会执行相应的保护动作，切断电源或触发警示信号，以避免电动机因缺相而无法正常工作。
为了提高电动机综合保护器的可靠性和灵活性，还可以考虑增加其他功能。
例如，可以增加电动机过频保护功能，当电动机的工作频率超过额定频率时进行保护；还可以增加电动机启动保护功能，对电动机启动过程中的过电流和过温进行保护等。
同时，为了增强保护器的显示和控制功能，可以考虑使用数字显示屏、触摸屏等人机界面设备，实现对电动机的实时监测和控制。
总结起来，电动机综合保护器的设计需要考虑过载保护、过温保护、短路保护和缺相保护等功能，并结合实际需求增加其他保护功能。
同时，还应考虑采用先进的传感器技术和控制器技术，以提高保护器的可靠性和灵活性。
三相异步电动机的综合保护设计22
三相异步电动机综合保护设计三相异步电动机应用非常广泛，无论是在工厂内、商业楼内甚至居民楼内都能见到它们的身影，假如没有三相异步电动机工厂将无法运转、商场将无法正常营业。
通常所见的电动机在商场主要应用形式供暖系统、空调器、排风风机、排烟风机、消防系统、供水系统。
但在使用中电动机又会出现各种各样的问题，比如因负载超过电机的额定工作量、因散热条件问题及电机本身的原因引起的温度过高、因机械原因过工作失误造成的缺相，为保证电动机的正常工作及工厂、商场的正常运营我们必须尽可能减少电动机出现故障。
电动机运行中的保护要求对运行中的电动机应经常检查它的外壳由无裂纹，螺钉是否脱落或松动，电动机有无异响或震动等。
监视时，要特别注意电动机有无冒烟和异味出现，若闻到焦糊味或看到冒烟。
必须立即停止检查处理。
对轴承部位，要注意它的温度和声音。
温度升高，响声异常则可能是轴承缺油或磨损。
用联轴器传动的电动机，如果中心校正不好，会在运行中发出响声，并伴随着发生电动机振动和联轴器螺栓胶垫的迅速磨损。
这时应重新校正中心线。
若带传动的电动机，应注意带不应过松而导致打滑，也不能过紧而使电动机轴承过热。
三相电流和输入功率是否正常，三相电压、电流是否平衡，有无波动现象。
有无其他方面的不良因素。
在发生以下故障时，应立即停机处理：1．人身触电事故。
2．电动机冒烟。
3．电动机剧烈振动。
4．电动机轴承发热严重。
5．电动机转速迅速下降，温度迅速升高。
启动时应注意的事项1.合闸前必须经过启动前所要求的检查内容。
特别要检查电动机和拖动机械附近是否有异物。
2.合闸后，若电动机不转，应迅速、果断地拉闸，以免烧坏电动机。
3.电动机启动后，应注意观察，若有异常情况，应立即停转。
待查明故障并排除后，才能重新合闸启动。
4.启动电机后，如发现转动慢或声音异常，要切断电源后再检查，不排除故障，不可再合闸启动。
5.笼型转子电动机采用全压启动时，短时间内连续启动的次数不宜过于频繁。
