变速移动荷载作用下简支梁桥的动力响应及共振分析

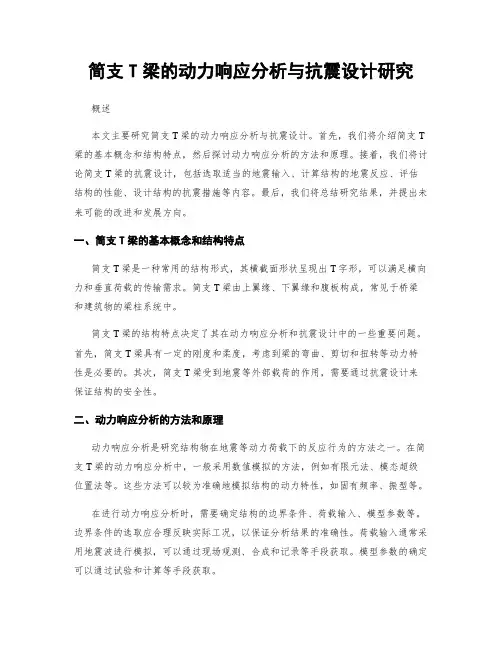

简支T梁的动力响应分析与抗震设计研究
简支T梁的动力响应分析与抗震设计研究概述本文主要研究简支T梁的动力响应分析与抗震设计。
首先，我们将介绍简支T 梁的基本概念和结构特点，然后探讨动力响应分析的方法和原理。
接着，我们将讨论简支T梁的抗震设计，包括选取适当的地震输入、计算结构的地震反应、评估结构的性能、设计结构的抗震措施等内容。
最后，我们将总结研究结果，并提出未来可能的改进和发展方向。
一、简支T梁的基本概念和结构特点简支T梁是一种常用的结构形式，其横截面形状呈现出T字形，可以满足横向力和垂直荷载的传输需求。
简支T梁由上翼缘、下翼缘和腹板构成，常见于桥梁和建筑物的梁柱系统中。
简支T梁的结构特点决定了其在动力响应分析和抗震设计中的一些重要问题。
首先，简支T梁具有一定的刚度和柔度，考虑到梁的弯曲、剪切和扭转等动力特性是必要的。
其次，简支T梁受到地震等外部载荷的作用，需要通过抗震设计来保证结构的安全性。
二、动力响应分析的方法和原理动力响应分析是研究结构物在地震等动力荷载下的反应行为的方法之一。
在简支T梁的动力响应分析中，一般采用数值模拟的方法，例如有限元法、模态超级位置法等。
这些方法可以较为准确地模拟结构的动力特性，如固有频率、振型等。
在进行动力响应分析时，需要确定结构的边界条件、荷载输入、模型参数等。
边界条件的选取应合理反映实际工况，以保证分析结果的准确性。
荷载输入通常采用地震波进行模拟，可以通过现场观测、合成和记录等手段获取。
模型参数的确定可以通过试验和计算等手段获取。
三、简支T梁的抗震设计简支T梁的抗震设计是保证结构在地震荷载下具有一定的安全性和韧性的过程。
抗震设计的要求包括选择适当的地震输入、计算结构的地震反应、评估结构的性能、设计结构的抗震措施等。
在选择地震输入时，需要根据结构所处的地理位置、地震等级和预设的设计参数等因素进行合理的选择。
地震输入可以通过地震参数的统计分析和波谱方法进行确定。
计算结构的地震反应可以采用静力分析方法、模态超级位置法和时程分析方法等。
移动荷载列作用下简支梁振动响应参数研究
移动荷载列作用下简支梁振动响应参数研究王昆鹏;夏禾;郭薇薇;曹艳梅【期刊名称】《振动工程学报》【年(卷),期】2014(027)003【摘要】推导了移动荷载列作用下简支梁位移响应的精确解,在此基础上引入3个无量纲参数,研究了荷载移动速度、荷载频率及结构阻尼对桥梁响应的影响,分析了简支梁在一定荷载速度下的共振和消振现象发生机理.结果表明:桥梁跨中的最大位移响应并非随着荷载速度的增大而单调地增大,而是表现出一种类似正弦但波幅逐渐变大的方式;当移动荷载列以消振速度通过桥梁时,引起的桥梁余振响应趋近于零;简支梁的共振速度与移动荷载列的间距有直接关系,当共振速度同时又是消振速度时,共振现象被抑制;当简谐荷载移动速度较低时,梁体位移在荷载频率等于梁体第一阶自振频率时达到最大响应,随着荷载移动速度的增大,梁体位移达最大响应不再发生于荷载频率等于梁体第一阶自振频率的情况.【总页数】8页(P362-369)【作者】王昆鹏;夏禾;郭薇薇;曹艳梅【作者单位】北京交通大学土木建筑工程学院,北京100044;北京交通大学土木建筑工程学院,北京100044;北京交通大学土木建筑工程学院,北京100044;北京交通大学土木建筑工程学院,北京100044【正文语种】中文【中图分类】U448.21+7【相关文献】1.简支梁桥在车辆荷载作用下的振动响应影响因素分析 [J], 董传磊2.移动荷载作用下简支梁桥振动响应分析 [J], 郑嘉俊;刘文会;孙海蛟;宋和骏3.任意移动荷载列作用下简支梁桥竖向振动响应解析分析 [J], 李小珍;张志俊;刘全民4.移动荷载列作用下简支曲线梁的振动响应 [J], 单德山;李乔5.移动荷载作用下简支梁桥振动响应分析 [J], 郑嘉俊;刘文会;孙海蛟;宋和骏;因版权原因，仅展示原文概要，查看原文内容请购买。
移动荷载问题.
• 单个人对一特定结构的激励作用主要取决于如下一些因素: 人在结构上所处的位置;人的行走步频;起步的相位;步幅长 度;行人的体重等。这些都是满足一定概率分布的随机变 量，其中人所处的位置、起步相位是符合均匀分布得随机 变量;步频、行人体重等是符合正态分布的随机变量。可 以按照其各自满足的分布，随机生成这些变量，就可以构 造出单个人对结构的激励力。 • 对于一有n个人的人群，可以根据这样的办法，随机生成n 条激励力，然后进行叠加求和，就可以得到人群对结构总 的激励力时程。用这个人群激励力，对结构进行时程响应 分析，按前面章节的方法，求得最大加速度和均方根加速 度，由此可以得到一个样本。通过反复的模拟计算，就可 以得到人群作用下，结构振动加速度响应的大量样本。对 这些样本进行统计分析，就可以得到人数不同情况下，结 构振动响应的差异规律。
移动荷载作用下梁的动力响应
1
X=vt, 设解为：
2
• 初始条件静止时，得到解为：
力离开桥跨后为自由振动问题：
讨论：Leabharlann 匀速简谐荷载匀速移动质量
移动弹簧质量系统
人行走引起的振动
• • • • 有两种情形： 单个人 人群 荷载模型：步距：0.9米
步频1.5-3Hz >3 小跑
人足跟作用
• 荷载模型
人群荷载
• 均布荷载作用（人靠人）：英国规范 5kN/m2 • 拥挤到看台动力系数1.74 • 在音乐节拍下舞蹈和跳动：频率2.5Hz,动力 系数1.97 • 舞蹈频率：2~3Hz, 有时可达5Hz, 一般建 议楼板的基频不要低于5Hz.
钱晓斌硕士论文（2005，浙江大学）：行走作用下 结构振动的响应谱分析方法及人群作用分析 • 基于蒙特卡罗方法的多人作用结构振动分析 • 运用蒙特卡罗法模拟分析分为3个步骤:首先，对 所研究的问题构造模型，确定模型所依托的各随 机变量的概率分布规律。其次，运行模型，根据 确定的模型结构(概率分布及其结构关系)，对各 变量进行随机抽样，代入模型计算。第三，对模 型的随机模拟结果进行统计，得到所求问题的近 似解。
简支T梁在动荷载作用下的受力与挠度分析
简支T梁在动荷载作用下的受力与挠度分析简支T梁是一种常用的结构形式，其在动荷载作用下的受力与挠度分析是结构工程中的重要问题。
在进行受力与挠度分析时，我们需要考虑动荷载的作用以及简支T梁的几何形状和材料特性。
1. 动荷载作用下的受力分析简支T梁在动荷载作用下，会受到横向荷载、纵向荷载和弯矩的作用。
横向荷载：动荷载作用下，梁上的负载会对梁产生一个横向力，也就是横向荷载。
这个荷载会使得梁发生弯曲变形。
纵向荷载：动荷载作用下，梁上的负载还会对梁产生一个纵向力，称为纵向荷载。
这个荷载会使得梁产生纵向拉伸或压缩变形。
弯矩：横向荷载作用下，梁上的负载还会产生一个弯矩，也就是弯曲力矩。
弯矩方向和大小会影响到梁的受力状态。
解决这些受力问题，我们可以采用力学原理和结构分析方法，例如采用梁的受力分析方法（如弯曲力矩法、剪力法等）来分析梁在不同位置的受力情况。
2. 动荷载作用下的挠度分析除了受力分析，我们还需要对简支T梁在动荷载作用下的挠度进行分析。
挠度是指结构在荷载作用下产生的变形量。
对于简支T梁，在动荷载作用下，梁的挠度可以通过挠度影响线法、运动方程法或有限元法进行计算。
挠度影响线法：这种方法主要用于分析简支T梁的静力挠度问题，通过构造挠度影响线来计算梁的挠度。
它通常适用于只有一个荷载作用的情况。
运动方程法：对于动力学问题，我们可以建立梁的运动方程，然后求解该方程得到梁在动荷载作用下的挠度。
这种方法适用于动力学问题或有多个荷载作用的情况。
有限元法：有限元法是一种非常常用的分析方法，通过将结构离散为有限个小单元来求解结构的受力和变形。
通过有限元法，我们可以计算简支T梁在动荷载作用下的挠度，并得到详细的变形图。
需要注意的是，在进行挠度分析时，我们还需要考虑边界条件、材料的弹性性质、几何形状以及载荷的特点等因素。
总结起来，对于简支T梁在动荷载作用下的受力与挠度分析，我们需要考虑横向荷载、纵向荷载和弯矩的作用，采用力学原理和结构分析方法进行受力分析，使用挠度影响线法、运动方程法或有限元法进行挠度分析。
简支梁在列车荷载下的共振与消振效应

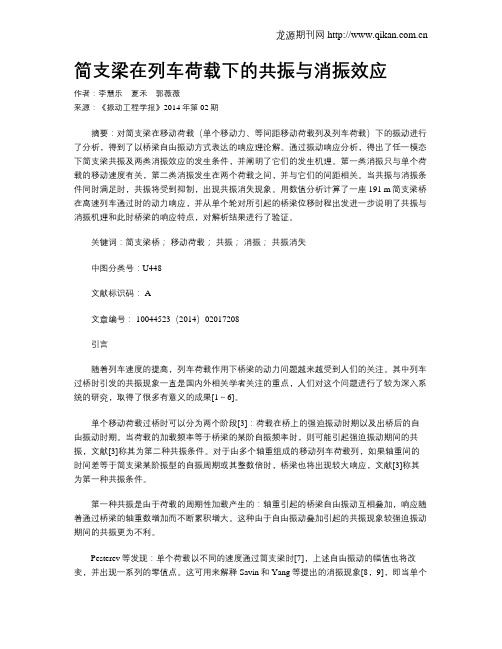

简支梁在列车荷载下的共振与消振效应作者：李慧乐夏禾郭薇薇来源：《振动工程学报》2014年第02期摘要：对简支梁在移动荷载（单个移动力、等间距移动荷载列及列车荷载）下的振动进行了分析，得到了以桥梁自由振动方式表达的响应理论解。
