热泵的工作原理
热泵的原理
热泵的原理
热泵是一种能够实现热量传递的装置，它通过运用机械能将低温区域的热量转移到高温区域。
热泵的工作原理基于热力学第一定律和第二定律，通过压缩和膨胀工作物质来实现热量传递。
热泵的工作原理可以分为四个基本过程：蒸发、压缩、冷凝和膨胀。
在蒸发过程中，低温区域的工作物质从液态转变为气态，并吸收周围的热量。
随后，工作物质被压缩到高温区域，在此过程中温度也随之升高。
在冷凝过程中，工作物质释放出热量，使得高温区域的热量升高。
最后，在膨胀过程中，工作物质通过扩大阀门的过程从高压区域进入低压区域，降温至低温点，准备进行下一轮的循环。
热泵的性能表现主要由其COP（Coefficient of Performance，
性能系数）来衡量，即在给定条件下，所得热量与所需输入的功率之比。
COP越高，热泵的能效性能就越好。
热泵主要应用在空调和供暖系统中。
在制冷模式下，热泵从室内吸收热量释放到室外，实现室内的降温。
在供暖模式下，热泵则相反地将热量从室外吸收并释放到室内，提供暖气。
总的来说，热泵利用机械能将热量从低温区域转移到高温区域，并以较低的能耗达到这一目的。
其工作原理基于热力学定律，通过蒸发、压缩、冷凝和膨胀过程实现热量的传递。
热泵的应用广泛且具有较高的能效性能，在能源节约和环保方面具有重要的作用。
热泵工作原理
热泵工作原理热泵是一种利用热力学原理将低温热源中的热能转移到高温热源中的设备。
它可以用于供暖、制冷和热水供应等多种应用领域。
热泵的工作原理基于热力学的两个基本原理：热量的传递和热量的流动。
1. 热量的传递热量的传递是指热量从高温物体传递到低温物体的过程。
根据热力学第一定律，能量守恒，热量从高温物体流向低温物体，直至两者达到热平衡。
热泵利用这个原理，通过外部能源的输入，将低温热源中的热能转移到高温热源中。
2. 热量的流动热量的流动是指热量通过传导、对流和辐射等方式从一个物体传递到另一个物体的过程。
热泵利用热量的流动特性，通过工作介质（如制冷剂）的循环流动，将低温热源中的热量吸收并压缩，然后释放到高温热源中。
热泵的工作过程主要包括以下几个步骤：1. 蒸发器蒸发器是热泵的低温侧，它与低温热源接触，吸收低温热源中的热量。
在蒸发器中，制冷剂处于低压状态，通过蒸发吸收低温热源中的热量，同时转化为低温蒸汽。
2. 压缩机压缩机是热泵的核心部件，它将低温蒸汽压缩成高温高压蒸汽。
通过压缩，制冷剂的温度和压力都会升高。
3. 冷凝器冷凝器是热泵的高温侧，它与高温热源接触，释放热量。
在冷凝器中，高温高压蒸汽通过传导和对流的方式，将热量传递给高温热源，同时冷凝成高温液体。
4. 膨胀阀膨胀阀是热泵的控制阀门，它控制制冷剂的流量和压力。
在膨胀阀的作用下，高温液体制冷剂流入蒸发器，降低压力，从而实现制冷剂的蒸发，吸收低温热源的热量。
通过上述步骤的循环运行，热泵可以将低温热源中的热能转移到高温热源中，实现供暖、制冷和热水供应等功能。
热泵的工作原理基于热力学和流体力学的基本原理，它具有以下几个优点：1. 高效节能：热泵利用环境中的热能进行工作，能够将每单位能量转化为多倍的热能输出，具有较高的能量利用率和节能效果。
2. 环保低碳：热泵在工作过程中不产生烟尘、废气和噪音等污染物，对环境友好，符合可持续发展的要求。
3. 多功能应用：热泵可以用于供暖、制冷和热水供应等多种应用领域，具有广泛的适用性。
热泵工作原理
热泵工作原理热泵是一种利用热力学循环原理将低温热量转移到高温热量的装置。
它通过循环工质在低温和高温之间传递热量，从而实现热能的转换和利用。
下面将详细介绍热泵的工作原理。
1. 压缩机工作原理：热泵中的压缩机是关键组件之一。
它通过压缩工质，使其温度和压力升高。
当工质进入压缩机时，它处于低温低压状态。
压缩机将工质压缩，使其温度和压力升高，从而形成高温高压的气体。
2. 蒸发器工作原理：蒸发器是热泵中的另一个重要组件。
它负责从外部环境中吸收低温热量，使工质蒸发。
当高温高压的工质进入蒸发器时，由于蒸发器内部的压力较低，工质开始蒸发，吸收外部环境的热量，从而降低温度。
3. 冷凝器工作原理：冷凝器也是热泵的重要组成部份。
它通过冷却工质，使其从气体状态转变为液体状态。
当工质从蒸发器中蒸发后，成为高温高压的气体，进入冷凝器。
冷凝器通过传热，将工质的热量传递给外部环境，使其冷却，从而使工质转变为液体状态。
4. 膨胀阀工作原理：膨胀阀是热泵中的一种节流装置，它通过控制工质的流量和压力，实现工质从高温高压状态到低温低压状态的转变。
当液体工质通过膨胀阀进入蒸发器时，由于膨胀阀的节流作用，工质的压力和温度下降，从而形成低温低压的状态。
综上所述，热泵的工作原理可以简化为以下几个步骤：首先，蒸发器从外部环境吸收低温热量，使工质蒸发；其次，压缩机将蒸发后的工质压缩，使其温度和压力升高；然后，冷凝器通过传热，将高温高压的工质冷却，使其转变为液体状态；最后，膨胀阀控制工质的流量和压力，使其从高温高压状态到低温低压状态的转变，从而完成一个完整的热泵循环。
热泵的工作原理可以应用于多个领域，如家庭供暖、空调系统和热水供应等。
它具有高效节能、环保、可靠性高等优点，被广泛应用于各个领域。
请注意，以上内容仅为示例，实际情况可能因不同的热泵类型和应用领域而有所不同。
在实际应用中，建议根据具体的热泵设备和需求，进一步了解和研究热泵的工作原理。

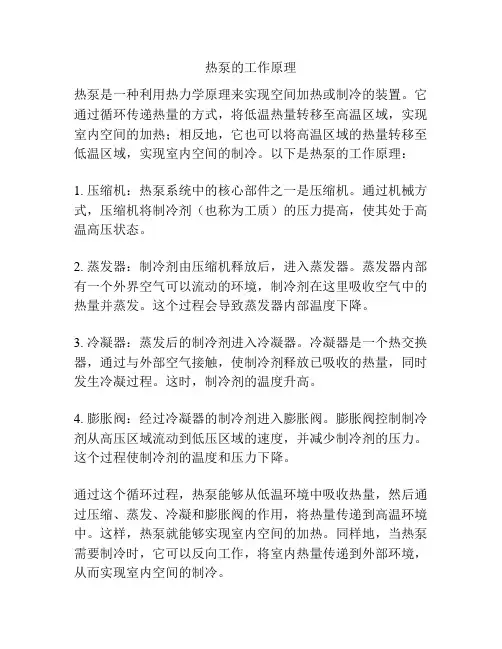

热泵的工作原理
热泵的工作原理
热泵是一种利用热力学原理来实现空间加热或制冷的装置。
它通过循环传递热量的方式，将低温热量转移至高温区域，实现室内空间的加热；相反地，它也可以将高温区域的热量转移至低温区域，实现室内空间的制冷。
以下是热泵的工作原理：
1. 压缩机：热泵系统中的核心部件之一是压缩机。
通过机械方式，压缩机将制冷剂（也称为工质）的压力提高，使其处于高温高压状态。
2. 蒸发器：制冷剂由压缩机释放后，进入蒸发器。
蒸发器内部有一个外界空气可以流动的环境，制冷剂在这里吸收空气中的热量并蒸发。
这个过程会导致蒸发器内部温度下降。
3. 冷凝器：蒸发后的制冷剂进入冷凝器。
冷凝器是一个热交换器，通过与外部空气接触，使制冷剂释放已吸收的热量，同时发生冷凝过程。
这时，制冷剂的温度升高。
4. 膨胀阀：经过冷凝器的制冷剂进入膨胀阀。
膨胀阀控制制冷剂从高压区域流动到低压区域的速度，并减少制冷剂的压力。
这个过程使制冷剂的温度和压力下降。
通过这个循环过程，热泵能够从低温环境中吸收热量，然后通过压缩、蒸发、冷凝和膨胀阀的作用，将热量传递到高温环境中。
这样，热泵就能够实现室内空间的加热。
同样地，当热泵需要制冷时，它可以反向工作，将室内热量传递到外部环境，从而实现室内空间的制冷。
热泵的工作原理
热泵的工作原理热泵是一种能够将低温热能转化为高温热能的设备，它采用了热力学循环原理，通过循环工质的蒸发和冷凝过程，从低温热源中吸收热量，然后通过压缩工质将热量释放到高温热源中。
热泵系统主要由压缩机、蒸发器、冷凝器和节流阀等组成。
下面将详细介绍热泵的工作原理。
1. 蒸发器（蒸发过程）：热泵系统中的蒸发器是一个热交换器，它将低温热源中的热量吸收到工质中。
当工质进入蒸发器时，它处于低压状态，此时低温热源的热量使工质蒸发成为低温蒸汽。
蒸发过程中，工质吸收了低温热源中的热量，并将其温度提高。
2. 压缩机（压缩过程）：蒸发器中的低温蒸汽进入压缩机，压缩机通过增加工质的压力，使其温度升高。
在压缩过程中，工质的温度和压力都会增加，从而使其能够释放更多的热量。
3. 冷凝器（冷凝过程）：压缩机排出的高温高压蒸汽进入冷凝器，冷凝器是一个热交换器，它将高温蒸汽中的热量传递给高温热源。
在冷凝过程中，工质的温度逐渐降低，从而使其从蒸气状态转变为液体状态。
4. 节流阀（膨胀过程）：冷凝器中的液体工质通过节流阀进入蒸发器，节流阀的作用是降低工质的压力，使其能够再次蒸发。
在膨胀过程中，工质的温度和压力都会下降，从而使其能够吸收更多的热量。
通过以上四个过程的循环，热泵系统能够将低温热源中的热量转移到高温热源中，实现热能的升级。
热泵的工作原理基于热力学循环原理，它利用了工质在不同压力下的相变特性和热量传递特性。
通过循环工质的蒸发和冷凝过程，热泵能够将低温热源中的热量吸收，并通过压缩工质将热量释放到高温热源中。
这种工作原理使得热泵系统能够实现高效的能量转换，从而节约能源和降低能源消耗。
需要注意的是，热泵系统的效率受到环境温度的影响。
在低温环境下，热泵系统需要消耗更多的能量来提供热量，因此效率会相对较低。
而在高温环境下，热泵系统的效率会更高。
因此，在选择和设计热泵系统时，需要考虑到实际应用环境的温度条件，以达到最佳的能源利用效果。
总结起来，热泵的工作原理是通过循环工质的蒸发和冷凝过程，将低温热源中的热量转移到高温热源中。
热泵的工作原理
热泵的工作原理热泵是一种能够将低温热能转化为高温热能的设备。
它通过循环工作过程，从低温热源中吸收热量，经过压缩增压，然后释放到高温热源中，实现热能的传递。
工作原理：1. 蒸发器：热泵的蒸发器是低温热源的接触面，通常是一个螺旋形的管道。
在蒸发器中，制冷剂以低温低压的状态进入，吸收低温热源中的热量，从而使制冷剂蒸发成气体。
2. 压缩机：蒸发器中的气体制冷剂被压缩机吸入后，被压缩成高温高压的气体。
这个过程需要消耗一定的电能，但压缩过程也使得制冷剂的温度升高。
3. 冷凝器：高温高压的制冷剂气体进入冷凝器，通过与高温热源接触，释放出热量。
在这个过程中，制冷剂从气体状态转变为液体状态。
4. 膨胀阀：冷凝器中的液体制冷剂通过膨胀阀进入蒸发器，压力降低，温度降低，从而形成低温低压的状态，再次进入蒸发器，循环往复。
热泵的工作原理可以用一个闭合的热力循环来描述。
制冷剂在蒸发器中吸收低温热源中的热量，然后通过压缩机将制冷剂压缩成高温高压的气体，再通过冷凝器将热量释放到高温热源中，最后通过膨胀阀使制冷剂再次进入蒸发器，循环往复。
热泵的工作原理基于热力学原理，利用制冷剂的相变过程来实现热量的传递。
通过这种方式，热泵可以将低温热源中的热量提取出来，然后将其转移到高温热源中，实现能源的转换和利用。
热泵的应用：1. 供暖系统：热泵可以利用地下的低温热能来供暖，比传统的燃气锅炉更加节能环保。
2. 空调系统：热泵可以通过循环工作原理，将室内的热量排出，实现空调效果。
3. 热水供应：热泵可以利用空气或者地下水中的低温热能，提供热水供应。
4. 工业应用：热泵在工业领域中也有广泛的应用，如制冷、冷冻、干燥等。
总结：热泵是一种能够将低温热能转化为高温热能的设备，其工作原理基于热力学原理和制冷剂的相变过程。
通过循环工作原理，热泵可以将低温热源中的热量提取出来，然后将其转移到高温热源中，实现能源的转换和利用。
热泵在供暖、空调、热水供应等方面有广泛的应用，具有节能环保的特点。
热泵的工作原理
热泵的工作原理热泵是一种能够将低温热源中的热能转移到高温热源的装置。
它通过利用热力学原理和制冷循环来实现这一过程。
热泵的工作原理可以分为四个主要步骤：蒸发、压缩、冷凝和膨胀。
1. 蒸发：热泵中的制冷剂在低温热源中蒸发，吸收热量。
制冷剂的蒸发温度通常低于低温热源的温度，使其能够从低温环境中吸收热量。
2. 压缩：蒸发后的制冷剂以气体形式进入压缩机，通过压缩机的工作，制冷剂的温度和压力都会升高。
这一过程需要消耗一定的能量。
3. 冷凝：经过压缩后，制冷剂以高温高压气体的形式进入冷凝器。
在冷凝器中，制冷剂与高温热源接触，释放出热量，使其冷凝成液体。
这一过程中，热量被传递给高温热源。
4. 膨胀：冷凝后的制冷剂通过膨胀阀进入蒸发器。
在膨胀阀的作用下，制冷剂的温度和压力都会降低，从而回到蒸发器中重新开始循环。
这一过程中，制冷剂从液体变为气体，吸收低温热源中的热量。
通过不断循环以上四个步骤，热泵能够将低温热源中的热能转移到高温热源，实现热能的传递。
这使得热泵在供暖、制冷和热水供应等方面具有广泛的应用。
热泵的工作原理是基于热力学原理的。
根据热力学第一定律，能量守恒，即能量既不能被创造也不能被毁灭，只能从一种形式转化为另一种形式。
热泵通过制冷循环将低温热源中的热能转移到高温热源，实现了能量的转化和利用。
热泵的效能通常用COP（Coefficient of Performance，性能系数）来衡量。
COP是指热泵输出功率与输入功率之比。
COP越高，热泵的效能越好。
通常情况下，热泵的COP可以达到3到5，这意味着每消耗1单位的电能，可以产生3到5单位的热能。
热泵的工作原理使其成为一种高效、环保的供暖和制冷方式。
与传统的电阻加热和燃烧加热相比，热泵的能耗更低，能够节约能源并减少碳排放。
此外，热泵还具有稳定可靠、使用寿命长、操作方便等优点。
总结起来，热泵的工作原理是通过制冷循环将低温热源中的热能转移到高温热源，实现热能的传递。
热泵的工作原理
热泵的工作原理热泵是一种能够将热能从低温源转移到高温源的装置。
它利用热力学原理和制冷循环来实现热能的转移。
热泵的工作原理可以分为四个基本步骤：蒸发、压缩、冷凝和膨胀。
1. 蒸发（蒸发器）：热泵系统中的蒸发器是一个热交换器，通过它流过的低温工质（通常是制冷剂）从外部环境中吸收热量。
当低温工质与外界的热源接触时，它会吸收热量并蒸发成气体。
2. 压缩（压缩机）：蒸发器中的气体被压缩机吸入，并被压缩成高温高压气体。
在这个过程中，气体的温度和压力都会升高，使其具有更高的热能。
3. 冷凝（冷凝器）：压缩机排出的高温高压气体进入冷凝器，通过与外部环境接触，释放热量并冷却成液体。
冷凝器是另一个热交换器，通过它流过的高温高压液体将热量传递给外部环境。
4. 膨胀（膨胀阀）：冷凝器中的液体通过膨胀阀进入蒸发器，此时液体的温度和压力都降低。
在蒸发器中，液体再次蒸发成气体，吸收外部环境的热量，并循环回到压缩机，完成一个制冷循环。
热泵的工作原理可以通过制冷循环来解释。
制冷循环是一种热力学循环，通过改变制冷剂的状态（液体或者气体）来实现热能的转移。
在热泵中，制冷剂在蒸发器和冷凝器之间循环流动，通过蒸发和冷凝过程来吸收和释放热量。
热泵的工作原理基于热量的传递，而不是热量的产生。
它可以从环境中的低温源（如地下水、空气、土壤）吸收热量，并将其传递给高温源（如室内空气、热水）。
通过这种方式，热泵可以实现高效的能量转换，从而提供供暖、制冷和热水等多种用途。
热泵的工作原理使其成为一种环保和节能的供暖和制冷解决方案。
相较于传统的电阻加热和空调系统，热泵可以在相同的能量输入下提供更多的热量输出。
此外，热泵还可以利用可再生能源（如太阳能、地热能）作为其低温源，进一步减少对传统能源的依赖。
总结起来，热泵的工作原理是基于热力学和制冷循环的。
通过蒸发、压缩、冷凝和膨胀这四个步骤，热泵可以将热能从低温源转移到高温源，实现供暖、制冷和热水等多种用途。
热泵的工作原理使其成为一种环保、高效和节能的能源利用技术。
热泵的工作原理
热泵的工作原理热泵是一种能够将低温热能转换为高温热能的设备，它通过循环工作流程，从低温热源中吸收热量并将其释放到高温热源中。
热泵的工作原理基于热力学的基本原理和热传导的规律。
热泵系统主要由压缩机、蒸发器、冷凝器和节流装置组成。
以下将详细介绍热泵的工作原理：1. 压缩机：热泵的工作循环始于压缩机。
压缩机负责将低温低压的制冷剂气体吸入，然后通过压缩使其温度和压力升高。
2. 蒸发器：经过压缩后，制冷剂气体进入蒸发器。
蒸发器是一个换热器，它与低温热源接触，吸收热量并将其转化为制冷剂的蒸汽。
3. 冷凝器：制冷剂蒸汽离开蒸发器后，进入冷凝器。
冷凝器也是一个换热器，它与高温热源接触，释放热量并将制冷剂蒸汽转化为液体。
4. 节流装置：冷凝器出口的液体制冷剂通过节流装置进入蒸发器。
节流装置的作用是降低制冷剂的压力，使其温度下降。
通过以上的工作循环，热泵系统能够将低温热源中的热量吸收并通过压缩、冷凝的过程将其释放到高温热源中。
这样，热泵系统可以实现热能的传递，使低温热源的热能转化为高温热源的热能。
热泵的工作原理是基于热力学的热传导规律。
根据热力学第一定律，能量守恒，热量的增加等于热量的减少。
热泵通过对制冷剂的压缩和膨胀过程，实现了热量从低温热源向高温热源的传递。
热泵的工作原理还涉及到制冷剂的物理性质。
制冷剂是一种特殊的工质，具有较低的沸点和较高的潜热。
通过控制制冷剂的压力和温度，热泵系统能够实现热能的转换。
热泵的工作原理使其成为一种高效节能的供热和供冷设备。
它可以利用环境中的低温热源，如地热、空气、水等，将其转化为高温热源，用于供暖、热水等。
相比传统的燃烧设备，热泵系统能够显著降低能源消耗和碳排放。
总结起来，热泵的工作原理是通过压缩、蒸发、冷凝和节流的工作循环，将低温热源中的热量转化为高温热源中的热量。
这种工作原理基于热力学的基本原理和热传导的规律，利用制冷剂的物理性质实现热能的传递。
热泵系统因其高效节能的特点而被广泛应用于供热和供冷领域。
热泵工作原理
热泵工作原理热泵是一种能够将低温热源中的热能转移到高温热源中的装置。
它利用热力学的基本原理，通过压缩和膨胀工作物质来实现热能的转移。
下面将详细介绍热泵的工作原理。
一、热泵的基本组成部分热泵主要由压缩机、膨胀阀、蒸发器和冷凝器等组成。
压缩机是热泵的核心部件，它负责将低温低压的工作物质压缩成高温高压的状态。
膨胀阀则用来控制工作物质的流量和压力。
蒸发器是热泵的低温热源，通过吸收外界的热量使工作物质蒸发。
冷凝器是热泵的高温热源，通过释放热量使工作物质冷凝。
二、热泵的工作过程1. 蒸发器过程：在蒸发器中，低温低压的工作物质吸收外界的热量，从而蒸发成低温低压的蒸汽。
2. 压缩过程：蒸汽被压缩机压缩成高温高压的状态，同时温度也随之升高。
3. 冷凝过程：高温高压的蒸汽经过冷凝器，释放热量，使得工作物质冷凝成高温高压的液体。
4. 膨胀过程：高温高压的液体通过膨胀阀进入蒸发器，压力和温度均降低，进入下一个循环。
三、热泵的工作原理热泵的工作原理基于热力学的两个基本定律：热力学第一定律和热力学第二定律。
1. 热力学第一定律：能量守恒定律，即能量不会凭空消失或产生，只能从一种形式转换为另一种形式。
热泵利用这一定律，将低温热源中的热能转移到高温热源中。
2. 热力学第二定律：热量不会自发地从低温物体传递到高温物体，而是自发地从高温物体传递到低温物体。
热泵利用这一定律，通过压缩和膨胀工作物质的过程，使得热量从低温热源传递到高温热源。
具体来说，热泵通过不断循环工作物质，实现了热能从低温热源向高温热源的转移。
在蒸发器中，工作物质吸收低温热源中的热量，从而蒸发成低温低压的蒸汽。
随后，蒸汽被压缩机压缩成高温高压的状态，同时温度也随之升高。
接下来，高温高压的蒸汽经过冷凝器，释放热量，使得工作物质冷凝成高温高压的液体。
最后，液体通过膨胀阀进入蒸发器，压力和温度均降低，进入下一个循环。
通过这样的工作过程，热泵能够将低温热源中的热能转移到高温热源中，实现热能的利用和转化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热泵工作原理
热泵能量转换，是利用压缩机的作用，通过消耗一定的辅助能量（如电能），在压缩机和换热系统内循环的制冷剂的共同作用下，由环境热源（如水、空气）中吸取较低温热能，然后转换为较高温热能释放至循环介质（如水、空气）中成为高温热源输出。
在此因压缩机的运转做工而消耗了电能，压缩机的运转使不断循环的制冷剂在不同的系统中产生的不同的变化状态和不同的效果（即蒸发吸热和冷凝放热），从而达到了回收低温热源制取高温热源的作用和目的
热泵系统构成
⏹热泵（制冷）系统主要由压缩机、蒸发器、冷凝器和节流阀组成
⏹热泵实质上是一种热量提升装置，它本身消耗一部分能量，把环境介质中贮存的能
量加以挖掘，提高温位进行利用
⏹压缩机：起着压缩和输送循环工质从低温低压处到高温高压处的作用，是热泵（制
冷）系统的心脏。
⏹蒸发器：是输出冷量的设备，它的作用是使经节流阀流入的制冷剂液体蒸发，以吸
收被冷却物体的热量，达到制冷的目的。
⏹冷凝器：是输出热量的设备，从蒸发器中吸收的热量连同压缩机消耗功所转化的热
量在冷凝器中被冷却介质带走，达到制热的目的。
⏹膨胀阀或节流阀：对循环工质起到节流降压作用，并调节进入蒸发器的循环工质流
量。
原理演示
热泵系统就是一个致冷系统，冷剂经压缩后在较高压力下冷凝，放出的热量供再沸器中的物料汽化；被液化的冷剂经过膨胀，在低压下汽化，汽化时将塔顶冷凝器的热量移去。
致冷相当于一个热库，通过冷凝与汽化将塔顶的低温位热送到高温位利用，整个系统因而得名热泵(Heat Pump)。
⏹热泵系统中压缩机消耗的能量。
是唯一由外界提供的能量，它比再沸器直接加热消
耗的能量少得多，一般只相当于后者的20—40%，由此可见热泵节约能耗的作用。
热泵精馏系统
⏹常规的精馏塔是用外来介质从塔顶冷凝器取走热量，同时利用外来介质向塔釜加入
热量
⏹塔顶温度低于塔底温度
⏹深冷分离中采用将精馏塔与制冷循环结合起来，使塔顶热量传给塔底
⏹按照热力学第二定律，为了从温度较低的塔顶取出热量，而又同时将着部分热量送
到温度较高的塔釜，外界必须向精馏塔做功，这相当于用“泵”（压缩机）把热量从低温处送到高温处。
因此这样的精馏系统被称为热泵精馏系统
⏹闭式热泵
⏹开式热泵
⏹闭式热泵流程：冷剂与塔顶物料换热后吸收热量蒸发为气体，气体经压缩提高压力
和温度后送去塔釜加热釜液，而本身冷凝成液体。
液体经节流减压后再去塔顶换热，完成一个循环。
于是塔顶低温处的热量，通过冷剂的媒介而传递到塔釜高温处。
在此设备中冷剂放热液化而釜液吸热蒸发。
此流程的特点是物料与冷剂自成系统，互不相干。
闭式热泵简明流程
开式热泵流程：以乙烯塔为例，塔顶出料为乙烯，而制冷循环的工质（也称冷媒）也是乙烯，即是同一物料，便可以将它们沟通起来。
于是可将塔顶乙烯蒸气引出作为工质进入压缩机，增压升温后送到塔底再沸器，乙烯既对塔底供热，本身又在此冷凝，凝液一部分作为产品送出，另一部分经节流阀降压、降温后作为回流送入塔顶，与塔内上升蒸汽直接接触和换热，又以蒸汽形式从塔顶引出。
开式热泵简明流程
⏹开式热泵优点：直接传热，回流又是冷剂，与塔顶上升蒸汽的温度差大为减少，节
约能量，省去了昂贵的低温换热设备。
⏹缺点：温差不大，若有故障发生，即会影响到产品乙烯质量，故对操作要求比较严
格
在深冷分离中，由于产品是纯度较高的乙烯、丙烯，而所用冷剂也是乙烯、丙烯。
为就地取材，物尽其用，所以乙烯塔和丙烯塔比较常用开式热泵。
这样可节省昂贵的低温换热设备。
但也正因为产品乙烯、丙烯与工质（冷剂）乙烯、丙烯构成一体，产品有被污染的可能，由于工质在系统中循环回量很大，一经污染，将较长时间影响出料质量。
所以采用开式热泵时要严格防止污染。
